MANUAL DE USUARIO H-7619 Uline
Para Espanol, vea páginas 5-8.
HERRAMIENTAS NECESARIAS
Desarmador de Cruz
Llave Allen de 3 x 3
Llave Allen de 4 x 4 (F)
Llave Allen de 5 X 5 (G)
llave Allen de 6 x 6 (todas incluidas)
Se Requires Armar Entre Dos Personas

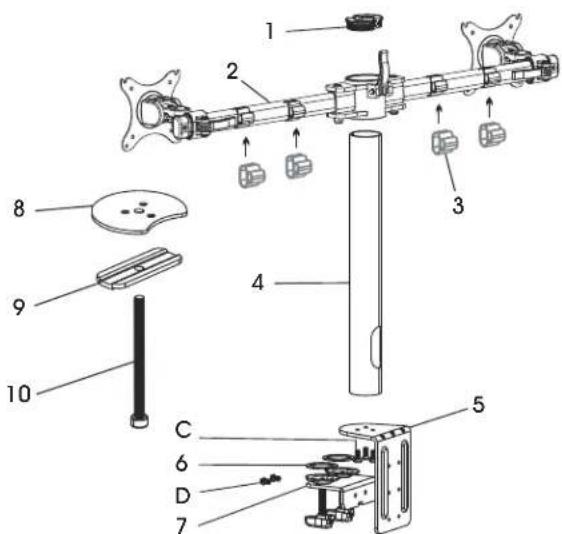

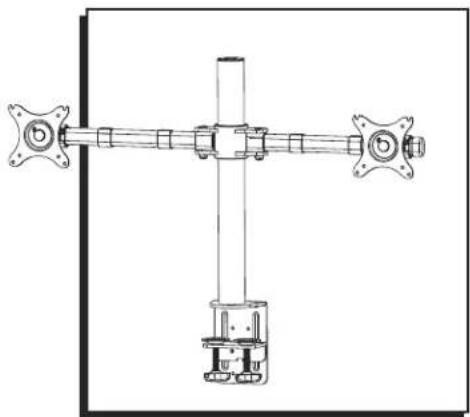

PARTES
| # DESCRIPCION CANT. | |
| 1 Cubierta del Tubo 2 | |
| 2 Brazo para Monitor 1 | |
| 3 Cip para Cableado 4 | |
| 4 Tubo 1 | |
| 5 Abrazadora para Soporte de Instalacion 1 | |
| 6 Espuma Antiderrapante | 2 |
| 7 Abrazadora | 1 |
| 8 Placa de Instalacion para Ojal | 1 |
| 9 Soporte Inferior | 1 |
| 10 Perno de Ojal | 1 |
| A Perno M4 x 12 mm (No se Muestra) | 8 |
| B Perno M5 x 12 mm (No se Muestra) | 8 |
| C Perno M6 x 20 mm | 3 |
| D Perno M6 x 10 mm | 2 |
| E Rondana Plana (No se Muestra) | 16 |
CONFIGURACION
NOTA: Asegürese de que los monitorsCNTEN con un patron de orificios VESA de 75× 75mm o 100× 100mm (Vea Diagrama 1)
NOTA: Si los monitores estan susertos a bases fijas, retire los monitores de las bases.
IPRECAUCION! Tenga cuidado de no rayar la pantalla del monitor durante la instalacion.
Diagrama 1
75x75mmo
100 × 100 ~mm
ENSAMBLE

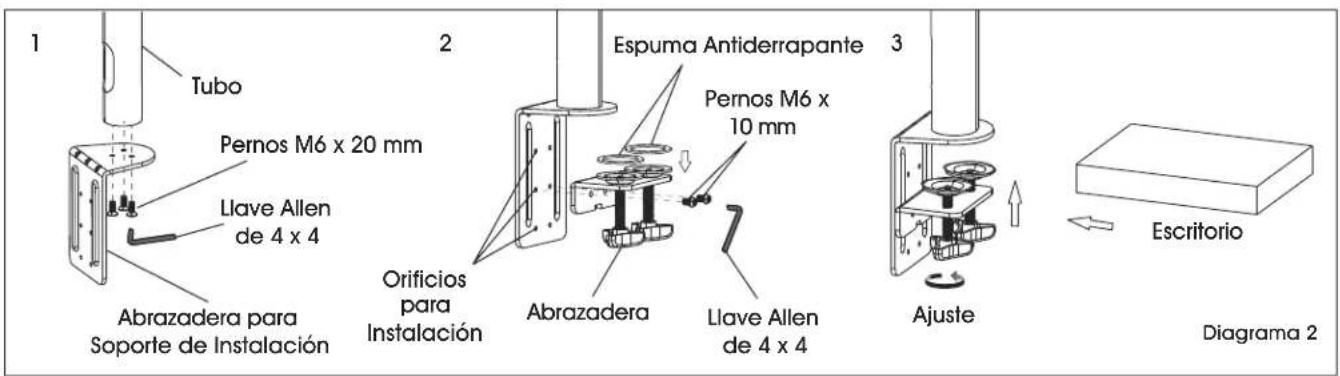

INSTALACION DE ABRAZADERAS
NOTA: La abrazadora de instalación es compatible con el grosor de escritorio de 3/4 - 3%^1 .
- Fije la abrazadora para soporte de instalacion (5) a la parte inferior tubo (4) using pernos M6 x 20 mm (C) y llave Allen 4 x 4 (F). (Vea Diagrama 2)
NOTA: La abertura en la base del tubo es para el manejo del cableado. Asegúrese de que la abertura está alineada con la parte posterior de la abrazadora para soporte de instalación.
- Aplique la espuma antiderrapante (6) a los anillos de la abrazadora (7). Seleezione los orificios para instalacion adecuados basados en el grosor del escritorio. Fije la abrazadora (7) a la abrazadora para soporte de instalacion (5) usingo pernos M6 x 10 mm (D) y llave Allen 4 x 4 (F).
- Coloque la abrazadora para soporte de instalacion y la abrazadora sobre el escritorio y ajuste las perillas por completeo.

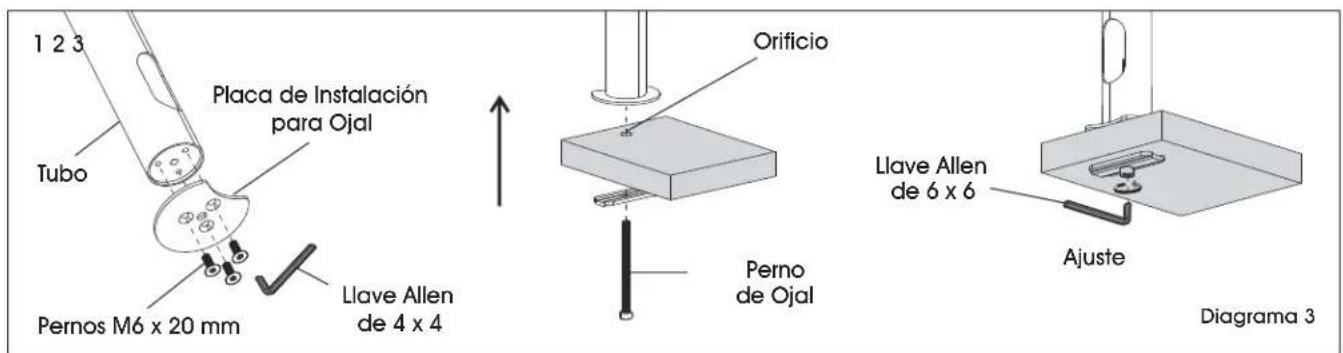

INSTALACION DE OJALES
NOTA: Para instalar ojales, el orificio del escritorio debe ser de 3 / 8 - 2^3 / 4
NOTA: El montaje para ojales es compatible con el grosor de escritorio de 1 - 312
- Fije la placac de montaje para ojales (8) a la parte inferior de la base del tubo (4) usingo los permos M6 x 20 mm (C) y llave Allen 4 x 4 (F). (Vea Diagrama 3)
NOTA: La abertura en la base del tubo es para el manejo del cableado. Asegürese de que la abertura está alineada con el relieve en la placá de instalación de los ojales.
- Enrosque el perno de ojal (10) a工程技术 del soporte inferior (9). Inserte el perno en el orificio del escritorio y en el orificio central de la placar de instalacion de los ojales (8).
- Apriete por completeo el perno para ojal (10) using la llave Allen 6 x 6.
CONTINUACION DEL ENSEMBLE

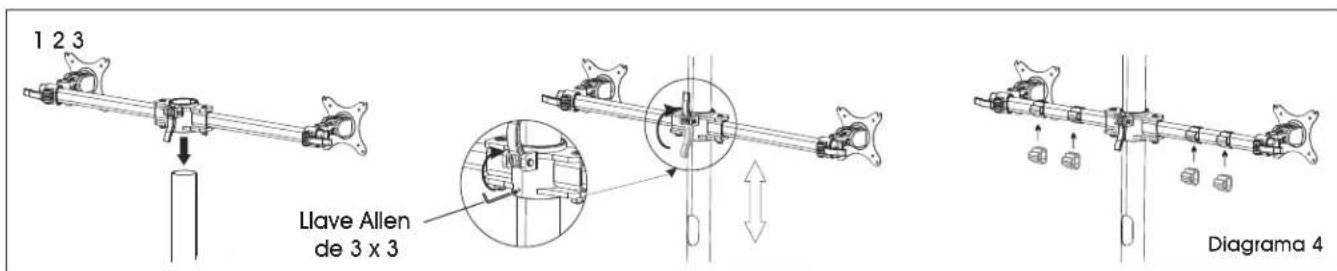

FIJAR EL BRAZO PARA MONITOR
- Coloque el brazo para monitor (2) sobre el tubo (4) y elija la alta del monitor deseada. (Vea Diagrama 4)
- De vuelta a la palanca del brazo del monitor para fijarlo en su lugar. Usando una llave Allen de 3 × 3 , apriete directamente el perno debajo de la palanca para asegurar el brazo del monitor.
iPRECAUCLON! Asegürese de que la palanca esté bien apretada antes de fjar el monitor.
- Fije los clips del cableado (3) al brazo del monitor.

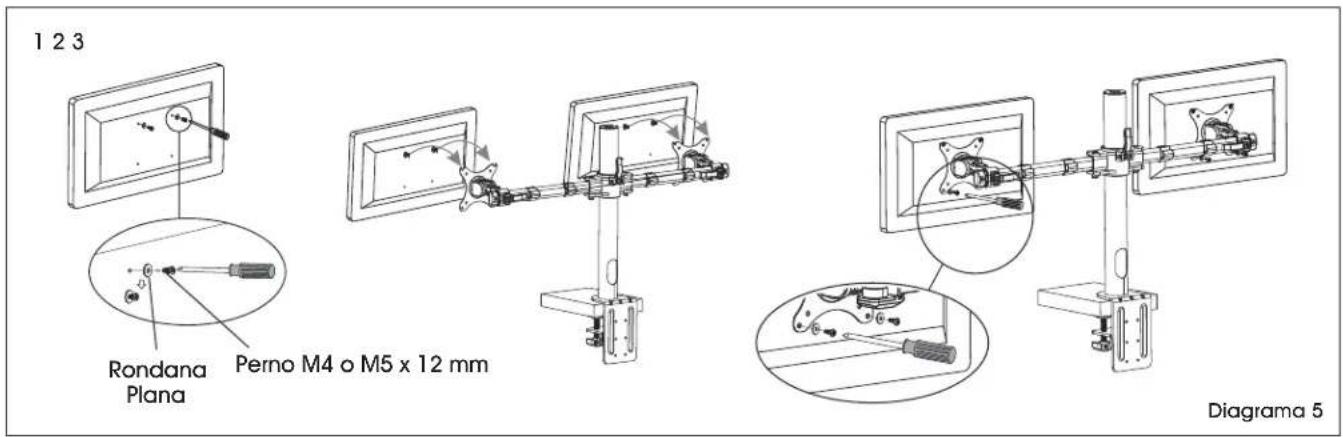

FIJAR EL MONITOR
NOTA: Se recomienda armar entre dos personas en este caso.
NOTA: Dependiendo del taman de los orificios, use pernos M4 x 12 mm (A) o M5 x 12 mm (B). Si los orificios no son lo suficientemente profundos,/agregue rondanas planas (E) para asegurar una sujecion firme.
- Una persona debe sostener el monitor y alinear los orificios para pernos en la parte posterior del monitor con la placac de montaje. La segunda persona debe insertar pernos en los dos orificios superiores de la placac de montaje y el monitor. Ajuste ligeramenteaminspernos.
NOTA: Para el patron de orificios VESA de 100 × 100 mm , se pueda insertar tornillos en los orificios superiores de la parte posterior del monitor y bajo la placía de instalación para hacer fácilmente.
- Mientras una persona sostenie el monitor, lasegunda debe insertar pernos en los dos orificios inferiores de la placac de instalacion y el monitor. Luego ajuste todos los quatre pernos.
NOTA: Repita los pasos para hacer elsegundo monitor.
CONTINUACION DEL ENSEMBLE

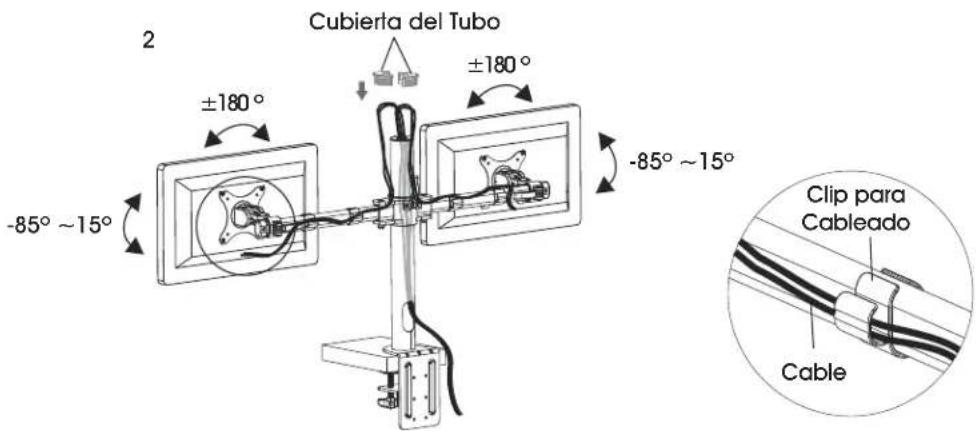

AJUSTAR EL MONITOR Y MANEJAR EL CABLEADO
1
Diagrama 6
-
Si el monitor es dificil de ajustar, utilise una llave Allen 5 × 5 ~mm (G) para aflojar los permos de las bisagras del brazo del monitor y la placar de instalacion como se requiera. (Vea Diagrama 6)
-
Puede organizar los cables pasandolos por los clips para cableado del brazo del monitor y a工程技术 de las aperture del tubo.
