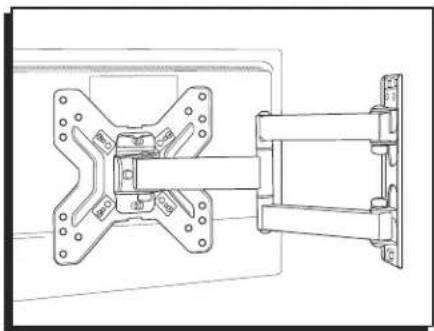

MANUAL DE USUARIO H-10161 Uline
Para Español, vea páginas 5-8.
HERRAMIENTAS NECESARIAS
Taladro
Eléctrico
800-295-5510 uline.mx
Llave Allen de 4 x 4 mm Llave Allen de 5 x 5 mm (incluidas)
Para Español, vea páginas 5-8. Pour le français, consulter les pages 9-12.
Se Recomienda Armar
Entre Dos Personas
PARTES
4 Adaptadores
4 Rondanas Cuadradas
3 Tornillos Tirafondo
3 Taquetes de Plástico
4 Pernos M4 x 20 mm 4 Pernos M5 x 20 mm
s M5 x 20 m
1 Clip para Organizar Cables
4 Separadores
3 Rondanas
B4
2 Tuercas M6 8 Pernos
M6 x 6 mm
A3
A4
4 Pernos M6 x 20 mm
4 Pernos M8 x 20 mm
INSTALACIÓN
¡PRECAUCIÓN! Este producto está diseñado para instalarse en paredes de concreto sólido o paneles de yeso con vigas de madera. Antes de instalarlo, asegúrese de que la pared soportará la carga combinada del equipo.
¡PRECAUCIÓN! Tenga cuidado de no rayar la pantalla del monitor durante el ensamble.
FIJAR A LA PARED
PARED DE CONCRETO

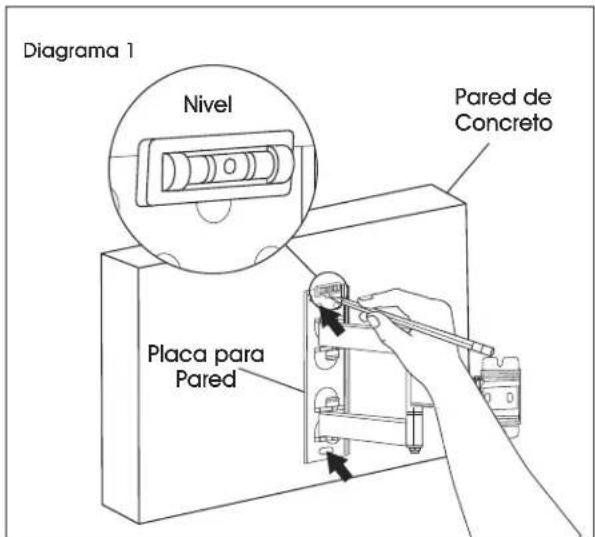

- Alinee la placa para pared en la ubicación deseada. Coloque el nivel encima de la placa para pared para asegurarse de que esté nivelada correctamente. Marque los orificios en los que se colocarán los tornillos. (Vea Diagrama 1)


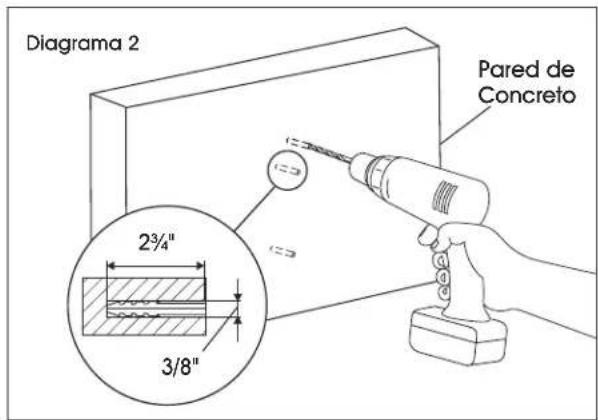

- Perfore orificios de 2 ^3/4 " de profundidad utilizando la broca de 3/8". Inserte los taquetes de plástico (B2) en los orificios preperforados. (Vea Diagrama 2)
NOTA: Se recomienda usar una broca para mampostería para paredes de concreto.

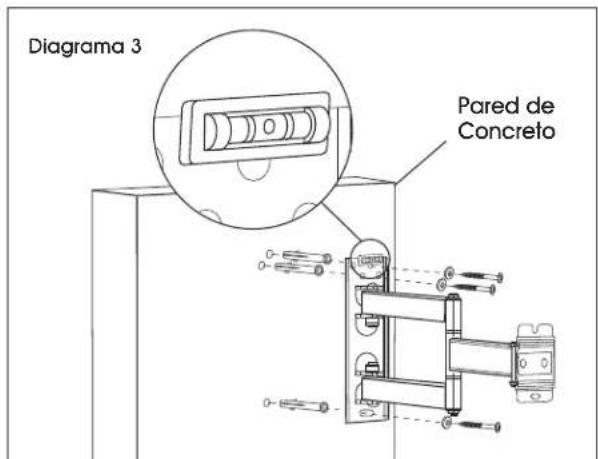

- Mantenga el nivel magnético fijado a la placa para pared. Usando un taladro y dado de 13 mm, instale la placa para pared en la pared utilizando tornillos tirafondo (B1) y rondanas (B3). (Vea Diagrama 3)
iADVERTENCIA! Si se instala en un panel de yeso, la placa para pared se debe fijar adecuadamente a la viga de madera detrás de la pared para poder soportar la capacidad listada.

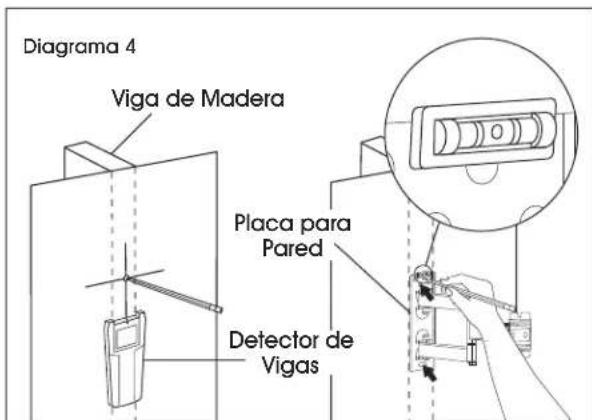

- Usando un detector de vigas, localice la viga que se utilizará para la instalación. A aproximadamente la ubicación y altura deseada, marque el centro de la viga. (Vea Diagrama 4)
- Alinee la placa para pared con la viga y muévala a la ubicación deseada. Coloque el nivel encima de la placa para pared para asegurarse de que esté nivelada correctamente. Marque los orificios en los que se colocarán los tornillos. (Vea Diagrama 4)


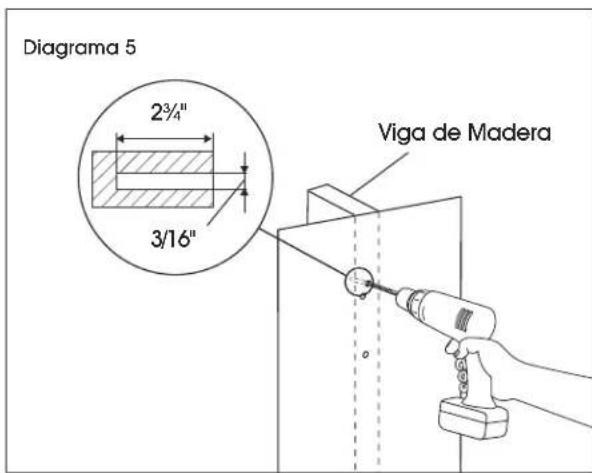

Diagrama 4 Viga de Madera Placa para Pared Detector de Vigas- Perfore orificios de 2 ^3/4 " de profundidad utilizando la broca de 3/16". (Vea Diagrama 5)


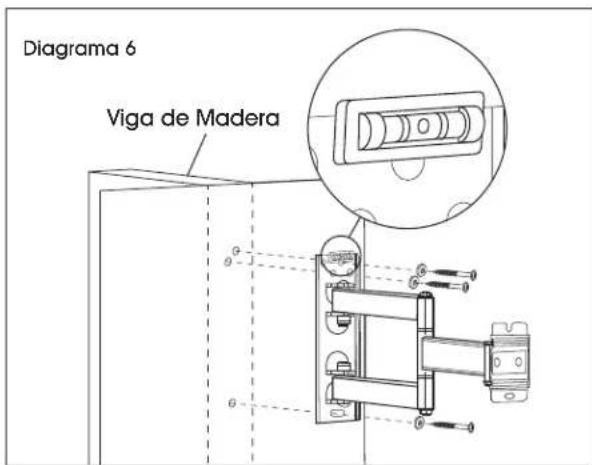

Diagrama 5 2¾" 3/16" Viga de Madera- Mantenga el nivel magnético fijado a la placa para pared. Usando un taladro y dado de 13 mm, instale la placa para pared en la pared utilizando tornillos tirafondo (B1) y rondanas (B3). (Vea Diagrama 6)
FIJAR LA PLACA PARA MONITOR

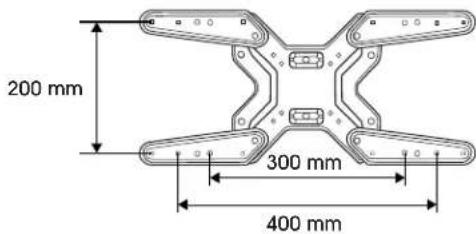

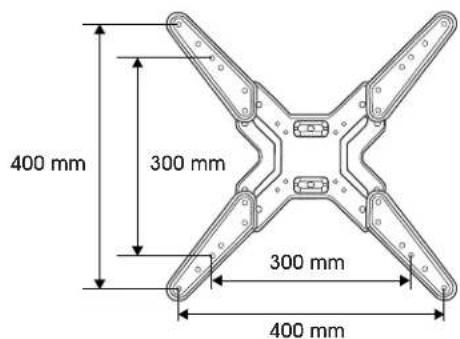

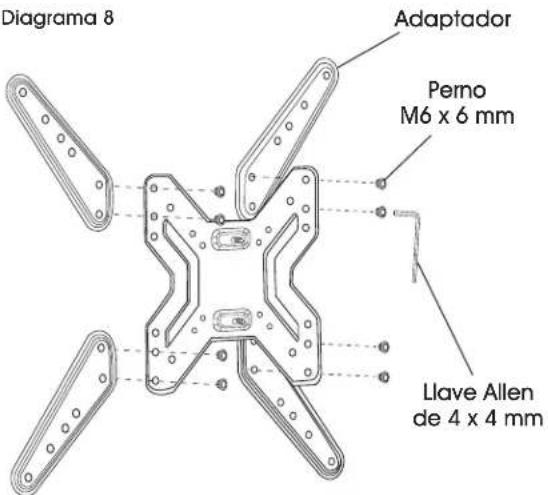

- Determine el patrón de orificios en el respaldo del monitor. Si el patrón de orificios es más grande que la placa para monitor, los adaptadores para monitor se deben fijar utilizando pernos de M6 x 6 mm (B4). (Vea Diagramas 7-8)
Diagrama 7
RONDANA CUADRADA
Orificio chico para tornillos M4 (A1) Orificio mediano para tornillos M5 y M6 (A2, A3) Orificio grande para tornillos M8 (A4)

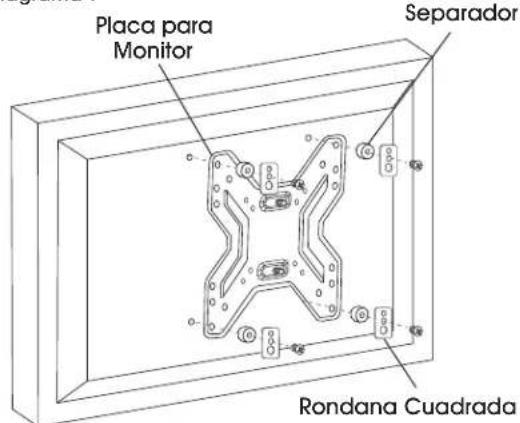

NOTA: Para monitores con respaldos lisos, utilice separadores (A5) en el exterior de los soportes. (Vea Diagrama 9)
Diagrama 9


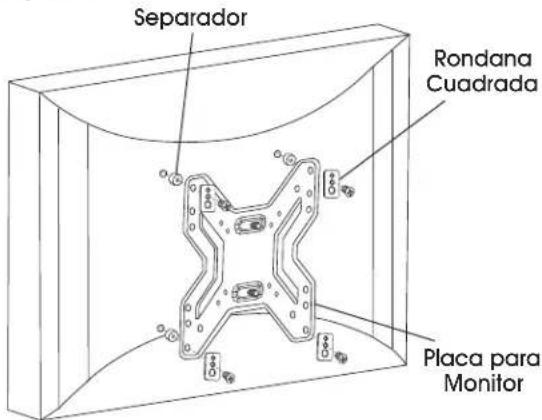

NOTA: Para monitores con respaldo curvo u obstrucciones, coloque los separadores (A5) en el lado más cercano al monitor. (Vea Diagrama 10)
Diagrama 10
CONECTAR LA PLACA PARA MONITOR A LA PLACA PARA PARED

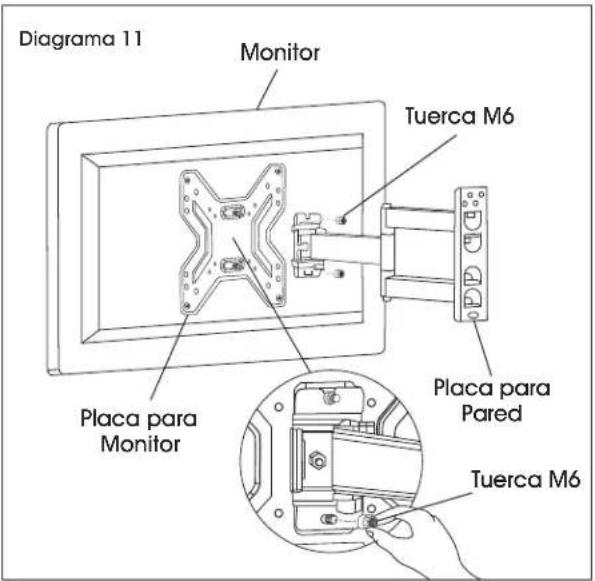

- Con la ayuda de otra persona, levante el monitor con cuidado y alinee los orificios de la placa para monitor con la placa para pared. Mientras una persona sigue sujetando el monitor, fije primero el perno M6 superior (B4) y luego el perno M6 inferior para asegurar la placa para monitor a la placa para pared. (Vea Diagrama 11)
-

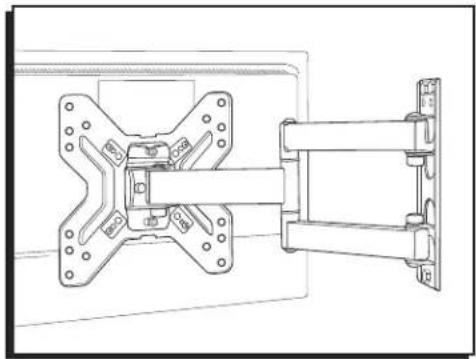

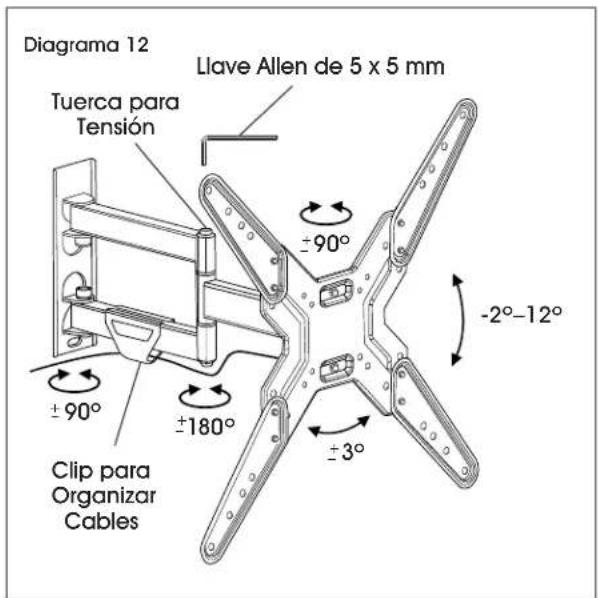

Si el monitor se necesita ajustar, utilice la llave Allen 5 x 5 mm para aflojar y apretar los tornillos de tensión. (Vea Diagrama 12)
-
Los cables se pueden organizar pasándolos por el clip organizador de cables que se fija a las barras de soporte. (Vea Diagrama 12)
