MANUAL DE USUARIO H-10162 Uline

Para Español, vea páginas 5-9

HERRAMIENTAS NECESARIAS

Taladro Eléctrico

Cinta de Medir

Se Recomienda Armar Entre Dos Personas

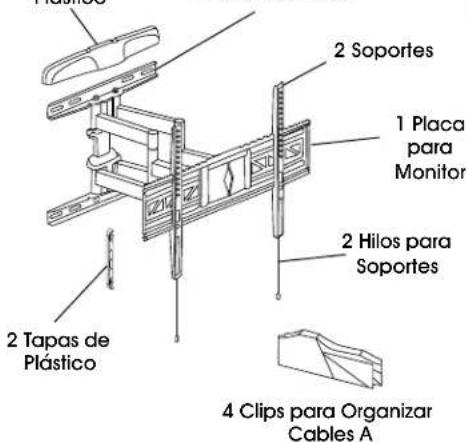

PARTES
2 Cubiertas de Plástico

Plastics 2 Soportes 1 Placa para Monitor 2 Hilos para Soportes 2 Tapas de Plástico 4 Clips para Organizar Cables A

B1

B2

4 Rondanas Cuadradas

4 Separadores

B3

6 Rondanas

A]

4 Pernos M4 x 25 mm

4 Pernos M4 x 12 mm
A2

4 Pernos M5 x 25 mm

4 Pernos M5 x 12 mm
A3

4 Pernos M6 x 25 mm

4 Pernos M6 x 12 mm
A4

4 Pernos M8 x 25 mm4
Pernos M

INSTALACIÓN

¡PRECAUCIÓN! Este producto está diseñado para instalarse en paredes de concreto sólido o paneles de yeso con vigas de madera. Antes de instalarlo, asegúrese de que la pared soportará la carga combinada del equipo.

¡PRECAUCIÓN! Tenga cuidado de no rayar la pantalla del monitor durante el ensamble.

FIJAR A LA PARED

PARED DE CONCRETO

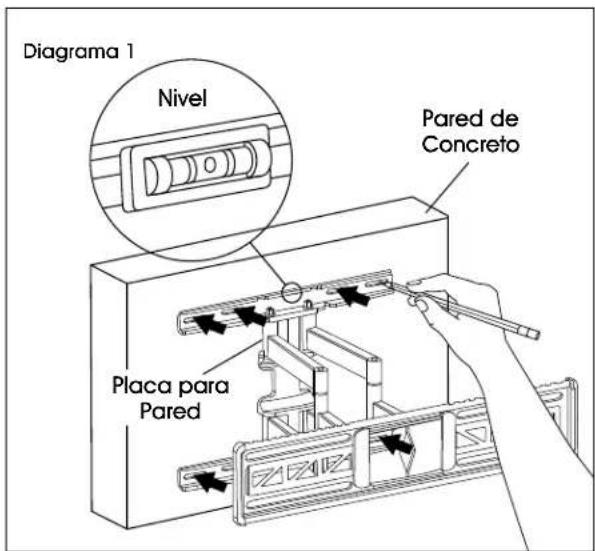

1. Alinee la placa para pared en la ubicación deseada. Coloque el nivel encima de la placa para pared para asegurarse de que esté nivelada correctamente. Marque los orificios en los que se colocarán los tornillos. (Vea Diagrama 1)

NOTA: Marque cuatro ubicaciones para los orificios en la sección superior de la placa de pared y dos ubicaciones para orificios en la sección inferior.

Diagrama 1 Nivel Pared de Concreteo Placa para Pared

CONTINUACIÓN DE INSTALACIÓN

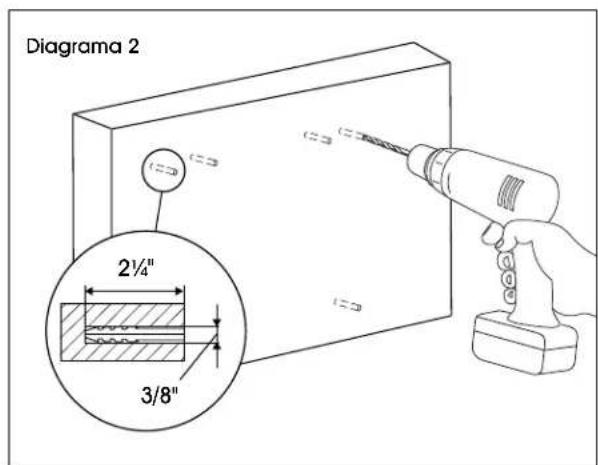

1. Perfore seis orificios de 2 ^3/4 " de profundidad utilizando la broca de 3/8". Inserte los taquetes de plástico (B2) en los orificios preperforados. (Vea Diagrama 2)

NOTA: Se recomienda usar una broca para mampostería para paredes de concreto.

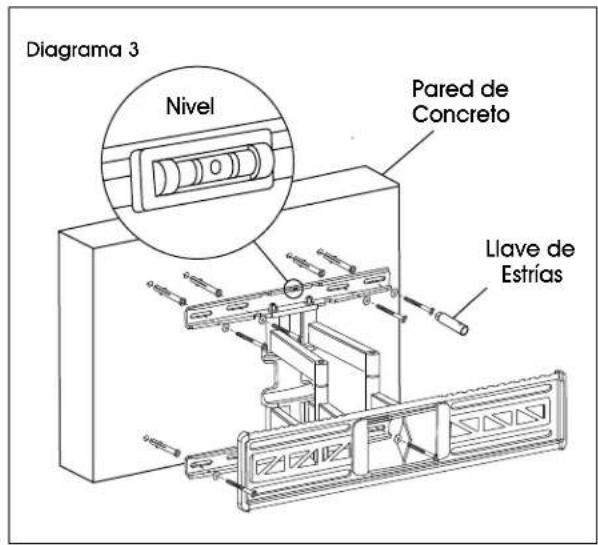

1. Con el nivel magnético fijado, instale la placa para pared utilizando seis tornillos tirafondo (B1) y rondanas (B3). (Vea Diagrama 3)

Diagrama 3 Nivel Pared de Concreto Llave de Estrías

PANEL DE YESO

iADVERTENCIA! Si se instala en un panel de yeso, la placa para pared se debe fijar adecuadamente a las vigas de madera detrás de la pared para poder soportar la capacidad listada.

1. Usando un detector de vigas, localice las vigas que se utilizarán para la instalación. Las vigas se encuentran normalmente a 40 cm (16") de centro a centro. A aproximadamente la ubicación y altura deseada, marque el centro de la viga.

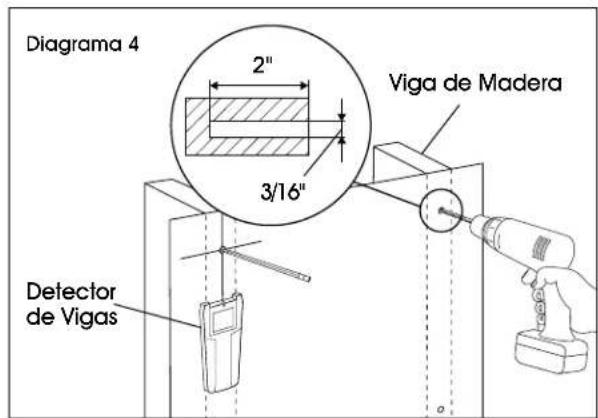

2. Alinee la placa para pared con las vigas y muévala a la ubicación deseada. Coloque el nivel encima de la placa para pared para asegurarse de que esté nivelada correctamente. Marque los orificios en los que se colocarán los tornillos. (Vea Diagrama 4)
3. Perfore los cuatro orificios utilizando una broca de 3/16". (Vea Diagrama 4)

NOTA: Se deben marcar dos ubicaciones para orificios en cada viga.

Diagrama 4 2" 3/16" Viga de Madera Detector de Vigas

CONTINUACIÓN DE INSTALACIÓN

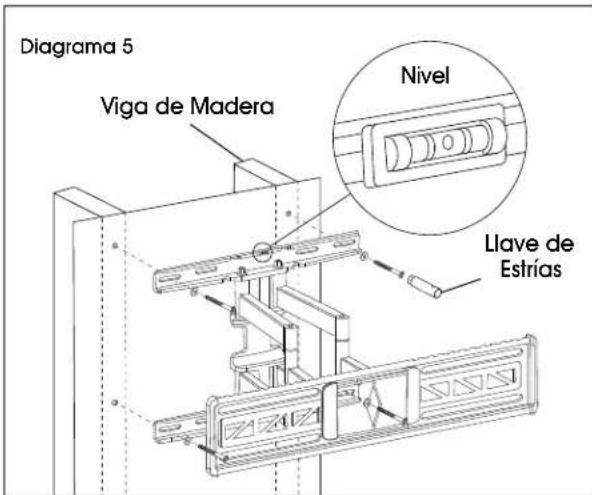

1. Con el nivel magnético fijado, instale la placa para pared utilizando cuatro tornillos tirafondo (B1) y rondanas (B3). (Vea Diagrama 5)

Diagrama 5 Viga de Madera Nivel Llave de Estrias

FIJAR SOPORTES AL MONITOR

Determine el tamaño del perno compatible con el monitor. Usando las rondanas cuadradas y los separadores, instale cada soporte al monitor.

RONDANA CUADRADA

Orificio chico para pernos M4 (A1)

Orificio mediano para pernos M5 y M6 (A2, A3)

Orificio grande para pernos M8 (A4)

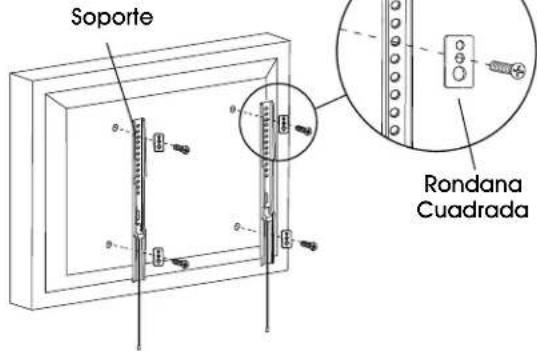

NOTA: Para monitores con respaldo liso, no se necesitan separadores (A5). (Vea Diagrama 6)

Diagrama 6

Soporte Rondana Cuadrada

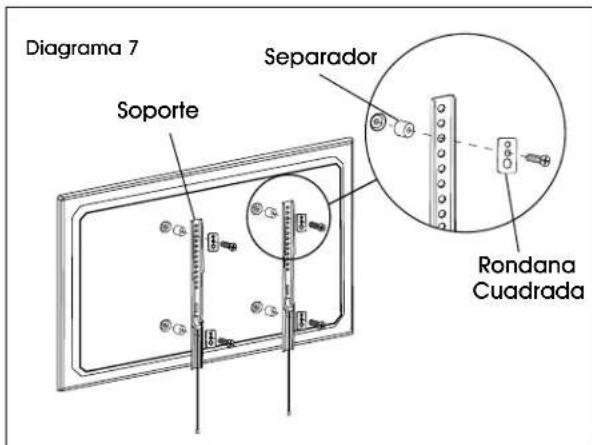

NOTA: Para monitores con respaldo curvo u obstrucciones, coloque los separadores (A5) en el lado más cercano al monitor. (Vea Diagrama 7)

Diagrama 7 Soporte Separador Rondana Cuadrada

CONECTAR SOPORTES A LA PLACA PARA MONITOR

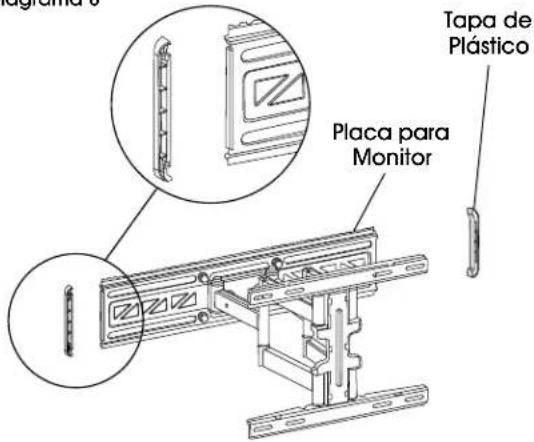

1. Coloque las tapas de plástico sobre los extremos de la placa para monitor. (Vea Diagrama 8)

Diagrama 8

Tapa de Plástico Placa para Monitor

CONTINUACIÓN DE INSTALACIÓN

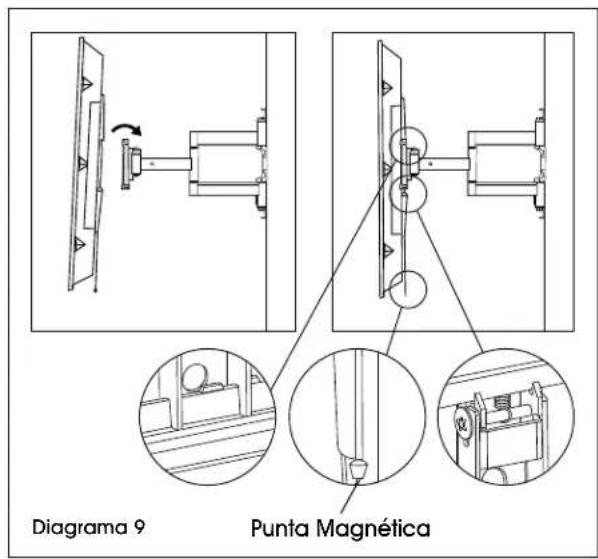

1. Con la ayuda de otra persona, levante y alinee con cuidado los soportes en el respaldo del monitor con la placa para monitor. Incline la parte superior del monitor hacia la pared y coloque la parte superior de los soportes sobre la placa para monitor. Gire lentamente la parte inferior del monitor hacia la pared y fije la parte inferior de los soportes sobre la placa para monitor. Esto asegurará los soportes a la placa para monitor.

NOTA: Los hilos utilizados para liberar el monitor de la base podrían estar visibles después de la instalación. Estos se pueden ocultar detrás del monitor utilizando las puntas magnéticas. (Vea Diagrama 9)

Diagrama 9 Punta Magnética

AJUSTAR EL MONITOR Y ORGANIZAR EL CABLEADO

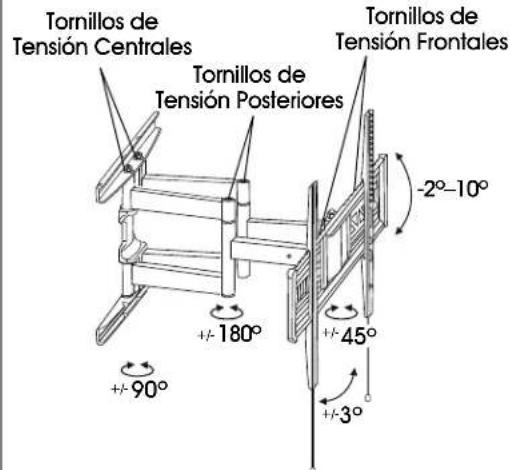

1. Para aumentar o disminuir la tensión del giro o la inclinación, ajuste los tornillos de tensión posteriores, centrales o frontales. (Vea Diagrama 10)

NOTA: Los tornillos de tensión posteriores y centrales cuentan con ajustes en las partes superior e inferior de la unidad.

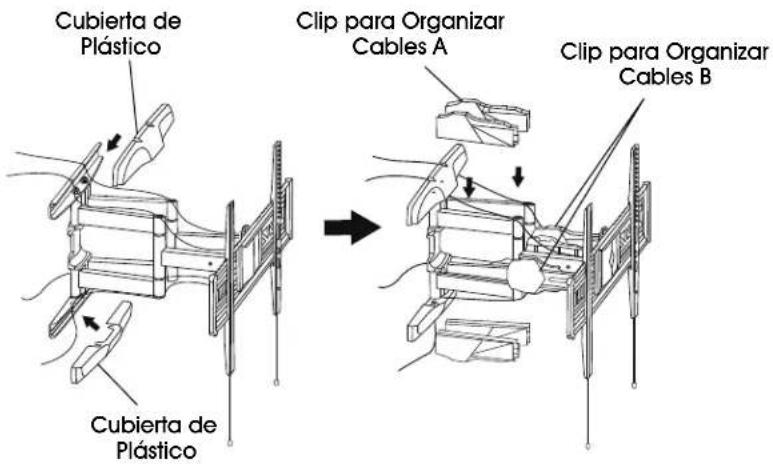

1. Fije las cubiertas de plástico a la parte superior e inferior de la placa para pared. (Vea Diagrama 10)
2. Fije los clips para organizar cables a la parte superior e inferior de la placa para pared y barras de soporte. Los cables se pueden organizar pasándolos por los clips. (Vea Diagrama 10)

Diagrama 10

Tornillos de Tensión Centrales Tornillos de Tensión Posteriores Tornillos de Tensión Frontales -2°-10° +/- 180° +/- 90° +/- 45° +/- 3°

Cubierta de Plástico Cubierta de Plástico Clip para Organizar Cables A Clip para Organizar Cables B

CONTINUACIÓN DE INSTALACIÓN

RETIRAR EL MONITOR

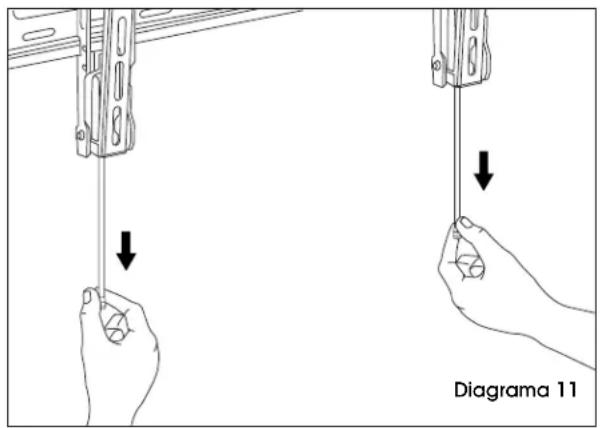

Con la ayuda de una segunda persona, jale hacia abajo de las cuerdas fijadas a los soportes. Esto desbloqueará los soportes de la placa para pared y el monitor se podrá retirar. (Vea Diagrama 11)

Diagrama 11

ULINE H-10162

1 800 295-5510

uline.ca
