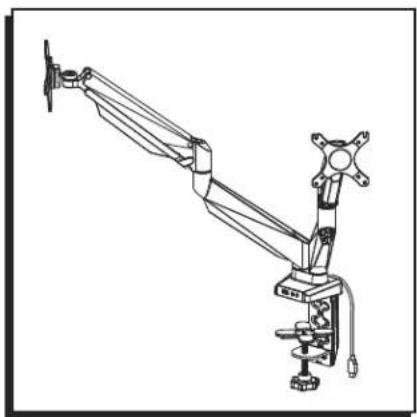

MANUAL DE USUARIO H-7621 Uline

Para Español, vea páginas 5-8.

HERRAMIENTAS NECESARIAS

Desarmador de Cruz

Llave Allen de 4 x 4 (F) Llave Allen de 5 X 5 (G) (incluidas)

Se Requiere Armar Entre Dos Personas.

#	DESCRIPCIÓN CANT.
1	Cip para Cable 1
2	Abrazadera para Soporte de Instalación 1
3	Espuma Antiderrapante para Abrazadera 4
4	Abrazadera 1
5	Espuma Antiderrapante para Base	1
6	Placa de Instalación para Ojales	1
7	Perno de Ojal	1
8	Espuma Antiderrapante para Soporte Inferior	1
9	Soporte Inferior	1
10	Perilla	1
A	Perno M4 x 12 mm (No se Muestra)	8
B	Perno M5 x 12 mm (No se Muestra)	8
C	Perno M6 x 12 mm (No se Muestra)	3
D	Perno M6 x 14 mm (No se Muestra)	2
E	Rondana Plana (No se Muestra)	16

CONFIGURACIÓN

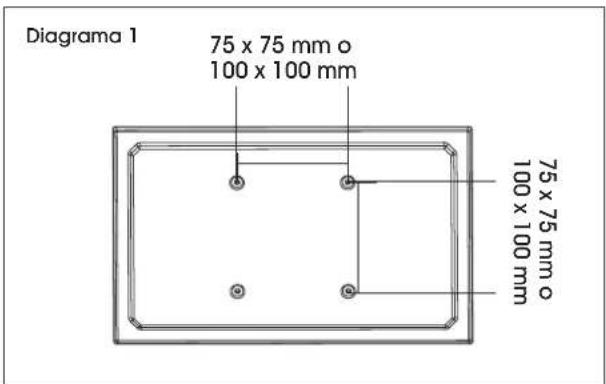

NOTA: Asegúrese de que el monitor cuente con un patrón de orificios VESA de 75 x 75 mm o 100 x 100 mm. (Vea Diagrama 1)

NOTA: Si los monitores están sujetos a bases fijas, retire los monitores de las bases.

¡PRECAUCIÓN! Tenga cuidado de no rayar la pantalla del monitor durante la instalación.

Diagrama 1 75 x 75 mm o 100 x 100 mm 75 x 75 mm o 100 x 100 mm

CONTINUACIÓN DE ENSAMBLE

INSTALACIÓN DE ABRAZADERAS

1 Abrazadera para Soporte de Instalación 5 Escritorio Ajuste 2 3 4 Pernos de M6 x 12 mm Llave Allen para 4 x 4 Espana Antiderrapante Para Base Base del Brazo para Monitor Espana Antiderrapante para Abrazadera Perilla Puntos de Metal Orificios para Instalación Pernos de M6 x 14 mm Espana Antiderrapante para Abrazadera Perilla Orificios para Instalación Diagrama 2

NOTA: La abrazadera de instalación es compatible con el grosor de escritorio de 3/4 - 4 ^3/4 ".

1. Fije el abrazadera para soporte de instalación (2) a la parte inferior de la base del brazo para monitor usando pernos M6 x 12 mm (C) y llave Allen 4 x 4 (F).
2. Aplique espuma antiderrapante para base (5) a la parte inferior de la base del brazo para monitor.
3. Aplique espuma antiderrapante para abrazadera (3) sobre los puntos de metal en la abrazadera (4).

NOTA: Seleccione los orificios para instalación adecuados basados en el grosor del escritorio.

1. Fije la abrazadera (4) a la abrazadera para soporte de instalación (2) usando pernos M6 x 14 mm (D) y llave Allen 4 x 4 (F).
2. Coloque la abrazadera para soporte de instalación y la abrazadera sobre el escritorio y ajuste la perilla por completo.

INSTALACIÓN DE OJALES

Diagrama 3

Placa de Instalación para Ojales

NOTA: Para instalar ojales, el orificio del escritorio debe ser de 3/8 - 2 ^3/4 ".

NOTA: El montaje para ojales es compatible con el grosor de escritorio de 1 - 3 ^7/8 ".

1. Inserte el perno de ojal (7) en el centro de la placa de instalación para ojales (6); con el lado del contrataladro hacia abajo.

2. Fije la placa de montaje para ojales (6) a la parte inferior de la base del brazo para monitor usando los pernos M6 x 12 mm (C) y llave Allen 4 x 4 (F).

3. Aplique espuma antiderrapante para base (5) a la parte inferior de la base del brazo para monitor.

4. Inserte el perno de ojal (7) en el orificio del escritorio.
5. Aplique espuma antiderrapante para soporte inferior (8) al soporte inferior (9).
6. Pase el perno de ojal (7) por el soporte inferior (9) y fije la perilla (10) al extremo del perno. Ajuste la perilla por completo.

CONTINUACIÓN DE ENSAMBLE

FIJAR MONITORES

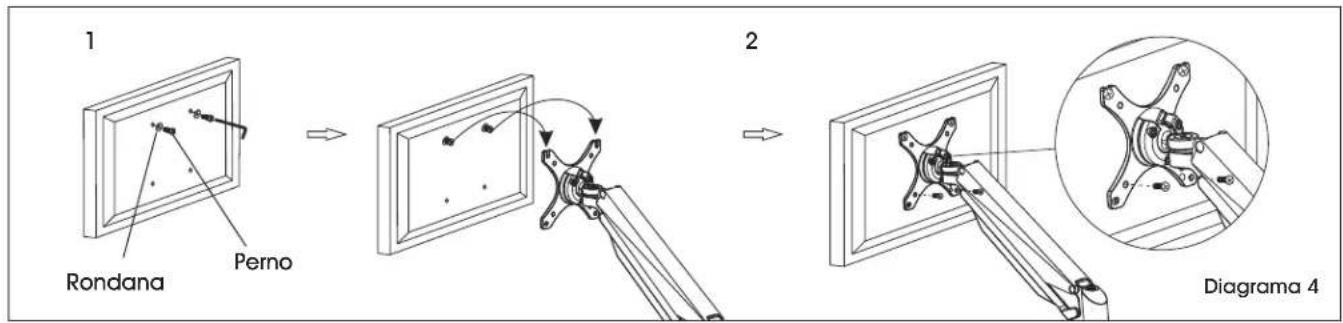

1 Rondana Perno 2 Diagrama 4

NOTA: Se recomienda armar entre dos personas en este paso.

NOTA: Dependiendo del tamaño de los orificios, use pernos M4 x 12 mm (A) o M5 x 12 mm (B). Si los orificios no son lo suficientemente profundos, agregue rondanas planas para asegurar una sujeción firme.

1. Una persona debe agarrar el monitor y alinear los orificios para pernos en la parte posterior del monitor con la placa de montaje. La segunda persona debe insertar pernos en los dos orificios superiores de la placa de montaje y el monitor. Ajuste ligeramente ambos pernos.

AJUSTAR MONITORES

NOTA: El monitor fácil de ajustar incluye un sistema integrado de contrapeso para movimiento libre. Quizás necesite ajustar el brazo de soporte para que el monitor se detenga en la posición deseada.

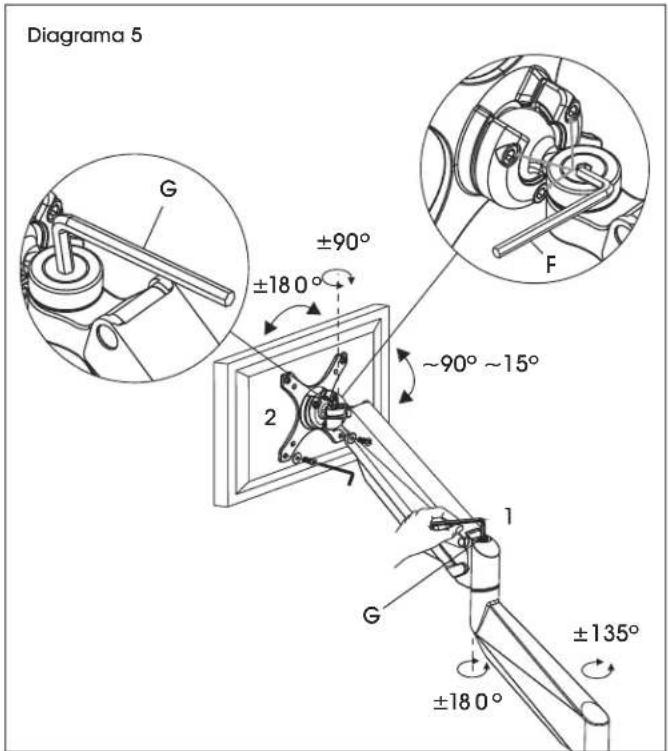

1. Para ajustar el contrapeso, use una llave Allen de 5 x 5 (G) en el tornillo por encima de la junta del medio. Gire hacia "-" si el monitor se levanta al soltarlo. Gire hacia "+" si el monitor baja al soltarlo. Ajuste hasta que la instalación se detenga en la posición deseada. (Vea Diagrama 5)
2. Para ajustar la función de inclinación, use una llave Allen de 5 x 5 (G) y una llave Allen de 4 x 5 (F) en pernos cerca de la placa de instalación. (Vea Diagrama 5)

NOTA: Para el patrón de orificios VESA de 100 x 100 mm, se pueden insertar tornillos en los orificios superiores de la parte posterior del monitor y bajar a la placa de instalación para fijar fácilmente.

1. Mientras una persona sigue agarrando el monitor, la segunda debe insertar pernos en los dos orificios inferiores de la placa de instalación y el monitor. Luego ajuste todos los cuatro pernos.
2. Repita con el segundo monitor.

CONTINUACIÓN DE ENSAMBLE

MANEJO DE CABLES

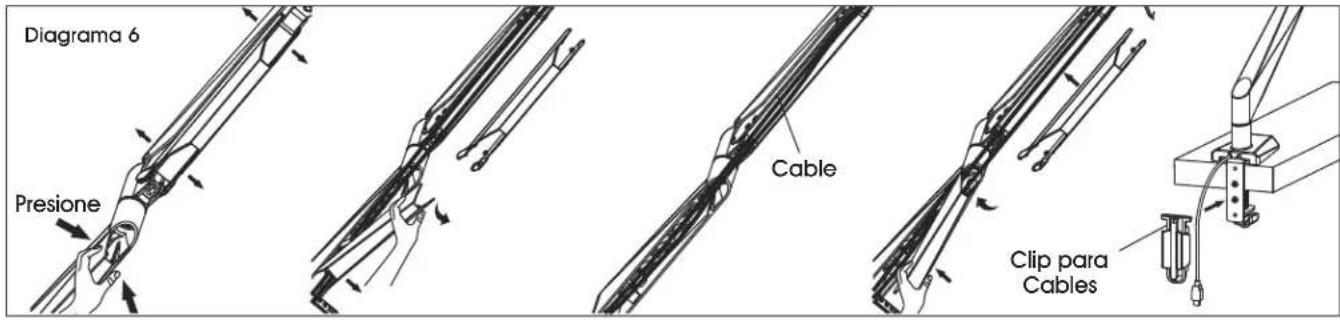

Diagrama 6 Presione Cable Clip para Cables

1. Presione ambos lados de la cubierta para cable y arránquelo para retirarlo.

2. Coloque los cables a lo largo del brazo para monitor y vuelva a fijar la cubierta para cable sobre los cables.

3. Fije el clip para cables (1) a la parte posterior del soporte de instalación para abrazadera (2). Pase los cables por la abrazadera para cables para una apariencia limpia.
