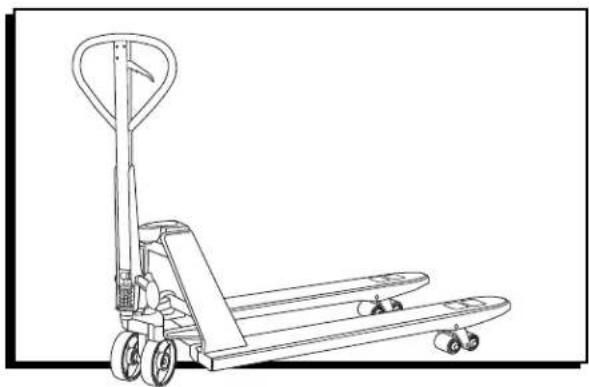

MANUAL DE USUARIO H-5484 Uline
Para Español, vea páginas 4-6.
| MODELO H-5484 | |
| Capacidad 4,990 kg (11,000 lbs.) | |
| Altura Máx. de Horquilla 19 cm (7.5") | |
| Altura Mín. de Horquilla | 7.6 cm (3") |
| Longitud de Horquilla | 121.9 cm (48") |
| Ancho Total de Horquillas | 68.5 cm (27") |
| Diámetro de la Llanta de Horquilla | Nylon de 7.6 cm (3") |
| Diámetro de la Llanta de Dirección | Nylon de 17.8 cm (7") |
| Peso Neto | 122 kg (270 lbs.) |
FUNCIONAMIENTO
iADVERTENCIA! El operador debe leer y comprender las instrucciones contenidas aquí y en el patín antes de darle uso.

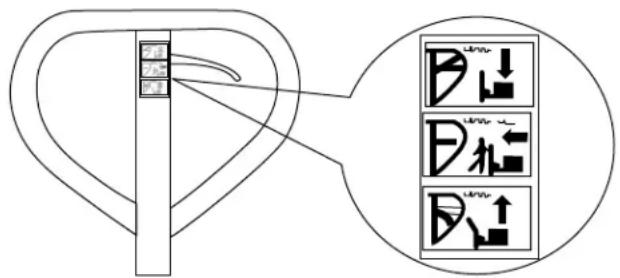

En el asa del patín hidráulico encontrará la palanca de control, la cual puede fijarse en tres posiciones. (Vea Diagrama 1)
Diagrama 1
- DOWN = para bajar las horquillas
- NEUTRAL = para mover la carga
-
UP = para elevar las horquillas
-
Si las horquillas se elevan mientras se bombea en la posición NEUTRAL (NEUTRO), gire el tornillo de ajuste en dirección de las manecillas del reloj hasta que el bombeo del asa deje de elevar las horquillas y funcione correctamente la posición NEUTRAL (NEUTRO).
- Si las horquillas bajan mientras se bombea en la posición NEUTRAL (NEUTRO), gire el tornillo de ajuste en dirección contraria a las manecillas del reloj hasta que las horquillas dejen de bajar.
- Si las horquillas no bajan cuando la palanca de control está en la posición DOWN, gire el tornillo de ajuste en el sentido de las manecillas del reloj hasta que las horquillas bajen al levantar la palanca de control. Después, revise la posición de NEUTRAL de los pasos 1 y 2.
- Si las horquillas no se levantan al bombear en la posición UP, gire el tornillo de ajuste en el sentido contrario de las manecillas del reloj hasta que las horquillas se eleven mientras bombea en la posición UP. Después, revise la posición de NEUTRAL y DOWN de los pasos 1, 2 y 3.
NOTA: Al estar viendo el patín del lado de la asa, el tornillo de ajuste está localizado al lado derecho de la bomba arriba de la llanta derecha. El patín bajará más rápido o lento dependiendo de que tan adentro o afuera esté el tornillo.
MANTENIMIENTO
CÓMO EXPULSAR AIRE DE LA BOMBA
Puede entrar aire a la unidad con el tiempo o cuando se reemplazan los sellos. Para expulsarlo, levante
la palanca de control a la posición DOWN (BAJAR) y mueva el asa hacia arriba y abajo varias veces.
REVISIÓN DIARIA Y MANTENIMIENTO
Las revisiones diarias del patín hidráulico pueden limitar el desgaste de la unidad. Preste especial atención a las llantas, los ejes, el asa, las horquillas y la palanca de control para subir o bajar.
LUBRICACIÓN
Use aceite para motor o grasa para lubricar todas las partes móviles.
SEGURIDAD
NOTA: Para la operación segura del Patín Hidráulico de Uso Pesado, lea todas las instrucciones y advertencias de seguridad que aparecen aquí o en el patín hidráulico antes de usarlo.
- No opere el patín a menos que esté familiarizado con esta máquina y haya recibido capacitación y autorización para hacerlo.
- No use el patín en suelo inclinado.
- Nunca coloque ninguna parte de su cuerpo en el mecanismo elevador ni debajo de las horquillas o la carga. No lleve pasajeros.
-
Los operadores deben usar guantes y zapatos de seguridad.
-
No maneje cargas inestables ni apiladas sin asegurarlas.
- No sobrecargue el patín.
- Siempre centre las cargas en las horquillas, no en los extremos de las horquillas. (Vea Diagrama 2)
- La capacidad del patín supone una carga distribuida de forma homogénea con el centro de la carga en el punto medio de la longitud de las horquillas.
- Asegúrese de que la longitud de las horquillas coincida con la de la carga de la tarima.
- Baje las horquillas a la altura más baja cuando no se use el patín.
Diagrama 2
SOLUCIÓN DE PROBLEMAS
| PROBLEMA DE FUNCIONAMIENTO | CAUSAS RECOMENDACIONES | |
| Las horquillas no se elevan. El tornillo | de ajuste no está en la posición correcta.Aire en el aceite hidráulico. | Reajuste el tornillo de ajuste.(Vea Funcionamiento)Expulse el aire.(Vea Mantenimiento) |
| Las horquillas no bajan. El rodillo y/o | cilindro están deformesa causa de una carga gravementedesbalanceada.Alguna parte se ha quebrado odeformado a causa de una cargadesbalanceada.El tornillo de ajuste no está en la posición correcta. | Reemplace el rodillo y/o cilindro.Repare o reemplace el componente.Reajuste el tornillo de ajuste.(Vea Funcionamiento) |
| Fugas. Los sellos están desgastados o | dañados.Algunas partes pueden estar quebradaso desgastadas. | Reemplace los sellos con unos nuevos.Reemplace bomba. |
| Las horquillas descienden sin haberlas bajado. | Aire en el aceite hidráulico.Los componentes están desgastados o dañados.El tornillo de ajuste no está en la posición correcta. | Expulse el aire.(Vea Mantenimiento)Reemplace componentesReajuste el tornillo de ajuste.(Vea Funcionamiento) |
NOTA: No intente reparar el patín hidráulico a menos de que haya sido entrenado o autorizado.
