MANUAL DE USUARIO H-7505 Uline

SÍMBOLOS DE SEGURIDAD

ADVERTENCIA y PRECAUCIÓN son palabras de señalización que tienen como objetivo alertar al usuario de la existencia de un grado relativo de peligro. Ambas están precedidas por un símbolo de alerta de seguridad que consta de un signo de exclamación dentro de un triángulo.

Una advertencia indica un peligro que podría causar lesiones o la muerte si no se toman las precauciones adecuadas.

Una precaución indica un recordatorio de prácticas de seguridad rutinarias.

PRECAUCIONES DE SEGURIDAD

iADVERTENCIA! No opere este patín a menos que esté familiarizado con esta máquina y haya recibido capacitación y autorización para hacerlo, además de haber leído todas las advertencias e instrucciones en el manual del operador y en el patín.

iADVERTENCIA! No opere este patín hasta que haya verificado su estado. Preste especial atención a las llantas, claxon, batería, control, sistema de elevación, frenos, mecanismo de conducción, protectores y los dispositivos de seguridad.

iADVERTENCIA! Opere el patín solo desde la posición de funcionamiento designada. Use protección para pies. No suba pasajeros.

iADVERTENCIA! Respete las normas de tráfico aplicables. Ceda el paso a los peatones. Reduzca la velocidad y toque el claxon en las intersecciones o cuando la visión esté obstruida.

iADVERTENCIA! Inicie la marcha, pare, muévase, maneje y frene con suavidad. Reduzca la velocidad en las curvas o cuando se encuentre sobre superficies irregulares o resbaladizas que podrían ocasionar que el patín derrape o se vuelque. Tenga especial cuidado cuando viaje sin carga, ya que el riesgo de volcadura podría ser mayor.

iADVERTENCIA! Siempre mire en la dirección de la marcha. Mantenga un campo de visión despejado. Cuando la carga interfiera con la visibilidad, muévase con la carga o el mecanismo de elevación.

iADVERTENCIA! Tenga especial cuidado cuando maneje sobre rampas. Viaje despacio y no gire o dé vuelta en ángulo. Viaje con el mecanismo de elevación hacia abajo.

iADVERTENCIA! No sobrecargue el patín. Verifique la placa de capacidad para conocer el peso de carga e información sobre el centro de carga.

iADVERTENCIA! No maneje cargas que sean más altas que el respaldo de carga, a menos que esté asegurada de forma que ninguna parte de la misma pueda caer hacia atrás. Antes de levantarla, asegúrese de que la carga esté centrada, que las horquillas estén completamente colocadas debajo de la carga.

iADVERTENCIA! Al dejar el patín, neutralice el control de movimiento, baje completamente el mecanismo de elevación y aplique el freno y apáguelo cuando deje el patín sin supervisión.

MOVER UN PATÍN DAÑADO

iADVERTENCIA! No intente mover un patín dañado. Notifique a su supervisor o a la autoridad adecuada.

INFORMACIÓN GENERAL

DESCRIPCIÓN GENERAL

Los patines hidráulicos H-7505 levantan y transportan cargas sobre horquillas rígidas.

Los controles para manejar, frenar, moverse hacia adelante y hacia atrás, tocar el claxon, levantar, bajar y controlar la velocidad están todos ubicados en el asa de control.

PLACA DE IDENTIFICACIÓN Y CALCOMANÍA DE ADVERTENCIA

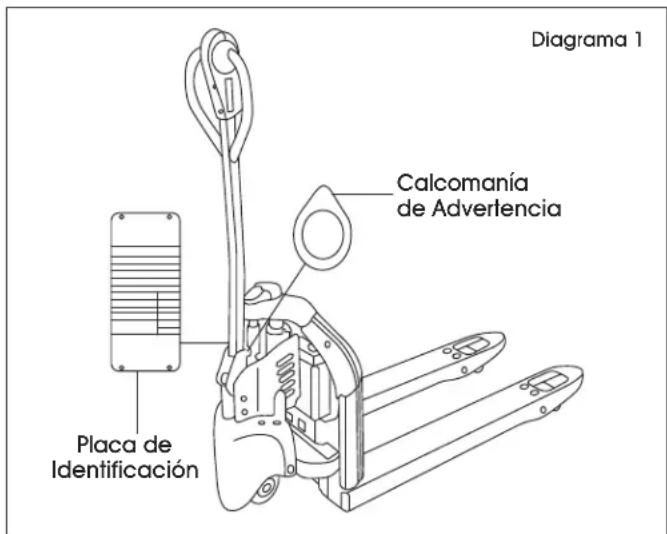

La placa de identificación y la calcomanía de advertencia siempre se encuentran cerca del brazo de manejo, a la vista del operador. (Vea Diagrama 1)

Placa de Identificación Calcomanía de Advertencia Diagrama 1

En caso de que la placa de identificación y la calcomanía de advertencia se pierdan o dañen, deben ser reemplazadas de inmediato. Pida a su supervisor o a la autoridad designada que se comunique a Uline para solicitar un reemplazo.

La placa de identificación muestra el número de modelo, número de serie, tipo de patín, tipo de batería, voltaje, peso mínimo e información sobre la capacidad de carga y el centro de carga.

La calcamonía de advertencia contiene advertencias que también aparecen en este manual.

CAPACIDAD DE CARGA

No sobrecargue el patín. Verifique la placa de capacidad para conocer el peso de carga e información sobre el centro de carga.

La capacidad de carga depende del centro de carga. La capacidad máxima de carga mostrada en la placa de capacidad asume una carga uniforme cuyo centro se encuentra en la mitad del largo de la horquilla y centrada entre las horquillas. La capacidad de carga máxima se reduce cuando el centro de carga sobrepasad la mitad del largo de la horquilla o no está centrado entre las horquillas. El largo y la base de la horquilla deben ser adecuadas para la tarima o gaveta que se va a manejar. (Vea Diagrama 2)

NOTA: Un patín que realiza cambios de velocidad es menos estable que un patín detenido. Si no está seguro de que el patín pueda levantar una cierta carga, consulte a su supervisor o a la autoridad designada.

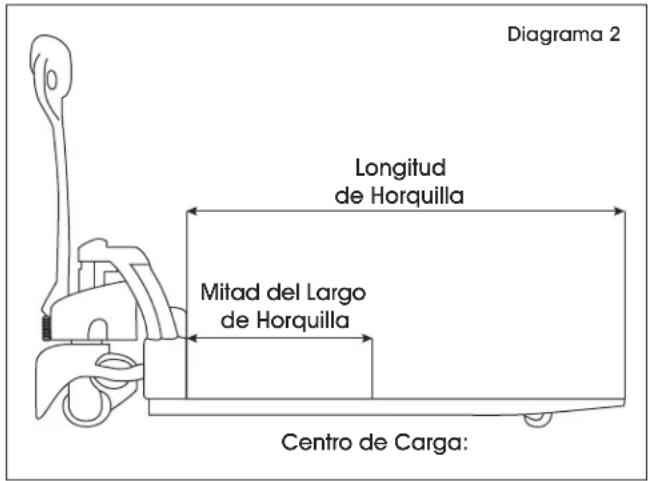

Diagrama 2 Longitud de Horquilla Mitad del Largo de Horquilla Centro de Carga:

FUNCIONAMIENTO

ANTES DE ENCENDERLO

La tabla de verificación del operador de abajo cubre los puntos de inspección importantes en los patines que deben revisarse antes de la operación. Dependiendo del uso, es posible que algunos patines requieran verificaciones adicionales.

iADVERTENCIA! Este patín requiere de un mantenimiento periódico efectuado por un técnico calificado.

CONTINUACIÓN DE FUNCIONAMIENTO

iADVERTENCIA! Un técnico de servicio calificado deberá revisar el patín mensualmente para verificar que haya una lubricación adecuada, niveles de fluidos adecuados, darle mantenimiento a los frenos, al motor y otras áreas.

iADVERTENCIA! En caso de que el patín no sea seguro y requiera reparación, o en caso de que contribuya a crear una situación poco segura, informe de ello de inmediato a la autoridad designada. No opere el patín hasta que haya sido reparado y su funcionamiento sea seguro. No realice reparaciones ni ajustes no autorizados. Todo servicio debe ser llevado a cabo por un técnico de servicio calificado.

VERIFICACIONES DEL OPERADOR
ARTÍCULO PROCEDIMIENTO
Sistemas de Transmisión e Hidráulico Verifique si hay signos de derrame de fluidos.
Horquillas Verifique si hay grietas y daños.
Protectores y Respaldo de Carga	Verifique que los protectores de seguridad estén colocados correctamente y no estén dañados.
Letreros de Seguridad Verifique que las etiquetas adhesivas de advertencia, la placa de identificación, etc. estén en buen estado y sean legibles.
Claxon Verifique que el claxon suena al accionarlo.
Manejo Verifique que el brazo de manejo no esté atorado o suelto al manejar.
Controles de Manejo Verifique que los controles de velocidad del asa de control funcionen en todos los rangos de velocidad hacia adelante y en reversa y que funciona el interruptor tipo ombligo.
Llantas Verifique que la llanta de dirección no esté agrietada o dañada.Mueva el patín para comprobar la libertad de rotación de las llantas de carga.
Controles Hidráulicos	Verifique el funcionamiento de la acción de levantar y bajar hasta sus posiciones máximas.
Frenos Verifique que los frenos funcionan cuando el brazo de manejo se eleva a una posición vertical y cuando se baja a una posición horizontal.
Freno de Seguridad/Estacionamiento	Verifique que el brazo de manejo se eleve hasta una posición vertical cuando se libera y que el freno se accione.
Desconexión de la Batería	Verifique que la batería se pueda conectar y desconectar. Verifique que los conectores no estén dañados.
Batería Revise la batería en busca de señales de fuga, daños en la caja,abultamiento de la batería o daños en la terminal.
Asa	Compruebe que la base del mango no esté floja.

INSTRUMENTOS Y CONTROLES

El brazo de manejo y el asa de control contienen los controles para manejar, los de velocidad hacia adelante y reversa, para frenar, elevar y bajar las horquillas y el claxon. Las asas de control de todos los modelos cuentan con un interruptor de reversa tipo "ombligo" que invierte la dirección del patín cuando el operador lo oprime. (Vea Diagrama 3)

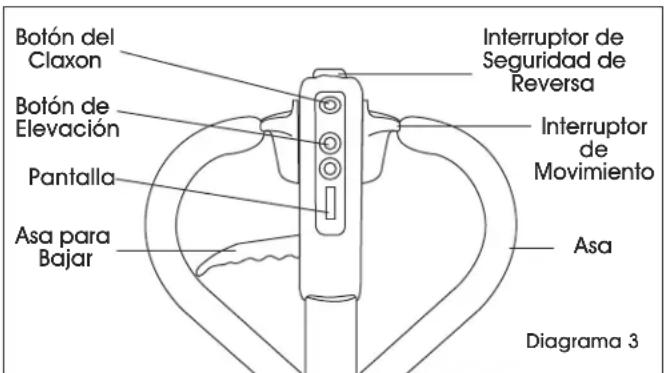

Botón del Claxon Botón de Elevación Pantalla Asa para Bajar Interruptor de Seguridad de Reversa Interruptor de Movimiento Asa Diagrama 3

CONTINUACIÓN DE FUNCIONAMIENTO

MOVIMIENTO HACIA ADELANTE Y REVERSA Y CONTROL DE VELOCIDAD

Todos los controles de dirección y velocidad se ubican en el asa de control.

La marcha hacia adelante y la reversa se controlan rotando la palanca de control de velocidad. (Vea Diagrama 3) La palanca se acciona con un resorte y regresa a la posición neutral cuando se libera. Una mayor rotación en cualquiera de las direcciones hará que el patín pase de una velocidad de movimiento lenta a máxima.

Para cambiar de dirección o detener el patín, gire la palanca de control de volocidad en la dirección opuesta. El patín se detendrá y, a continuación acelerará en la dirección opuesta (a menos que los controles se coloquen de nuevo en la posición central neutral).

MANEJO

Mover el asa de control (que está conectada al brazo de manejo) hacia la derecha o hacia la izquierda hará que el patín gire a la derecha o izquierda. Al maniobrar en las esquinas y haga vueltas rectas asegúrese de disponer del espacio suficiente.

DETENER

Detenga el patín tan gradualmente como pueda. Detenerse rápido de forma innecesaria podría resultar peligroso. La carga podría desestabilizarse.

Para detener el movimiento del patín (hacia adelante o en reversa), levante el asa de control hacia arriba o empuje el asa de control hasta abajo. En ambas posiciones, el freno eléctrico se desactivará y se aplicará el freno. Para liberar el freno, simplemente mueva el asa de control a la posición de operación. (Vea Diagrama 4)

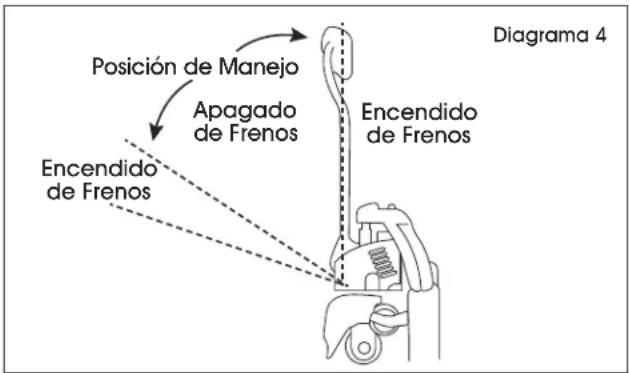

Posición de Manejo Apagado de Frenos Encendido de Frenos Encendido de Frenos Diagrama 4

NOTA: El resorte de gas del brazo de manejo lo levanta automáticamente a la posición vertical cuando se libera el brazo de manejo.

¡PRECAUCIÓN! Si el asa de control no se levanta en automático para colocarse en posición vertical cuando se libera, el patín deberá ponerse fuera de servicio hasta que pueda ser inspeccionado por un técnico calificado de servicio.

ESTACIONAR

Al estacionar el patín, no obstruya los carriles ni los pasillos de tránsito.

1. Estacione el patín en el área de estacionamiento designada.
2. Levante el brazo de manejo hasta la posición vertical para aplicar el freno para estacionarlo.
3. Baje completamente las horquillas.
4. Gire la llave a la posición de apagado.
5. Quite la llave para mayor seguridad.
6. Extraiga la desconexión de la batería.

MANEJO DE LA CARGA

iADVERTENCIA! Maneje únicamente cargas colocadas de forma estable. Siempre tenga precaución. Eleve y baje la carga con cuidado para evitar que la carga se caiga.

iADVERTENCIA! Asegúrese siempre de que la carga y el centro de carga están dentro de las capacidades del patín. Si tiene dudas, verifique la placa de identificación.

1. Acérquese a la carga lentamente.
2. Coloque el patín lentamente en posición, de forma que las horquillas queden dentro de la tarima y que la carga esté centrada sobre las horquillas y lo más atrás posible.
3. Eleve las horquillas para levantar la carga.
4. Maneje el patín con el asa de control y con la carga detrás, a menos que se encuentre en espacios reducidos. En las rampas, viaje con el patín si está vacío, o con el operador detrás del patín si hay peso colocado sobre las horquillas.
5. Siempre mire en la dirección de la marcha. Muévase lentamente y compruebe los espacios cuando se acerque a obstrucciones.
6. No inicie la marcha ni se detenga bruscamente. Maneje el patín gradualmente y con suavidad.
7. Viaje lentamente y en ángulos rectos por las esquinas. Recuerde que las llantas de carga traseras no siguen la ruta de giro marcado por la llanta de dirección. En lugar de ello, tienden a acortar las esquinas.
8. Alinee el patín con la zona de descarga.
9. Detenga el patín y compruebe la alineación de la carga con los objetos circundantes.
10. Tenga cuidado de no dañar ni mover cargas u objetos circundantes.
11. Baje las horquillas hasta que la carga descanse por sí sola.
12. Retroceda con el patín hasta que las horquillas estén lejos de la tarima.

CAMBIO DE BATERÍA

¡ADVERTENCIA! Antes de instalar la batería, gire la llave a la posición OFF.

iADVERTENCIA! Antes de quitar la batería, asegúrese de que el patín está completamente apagado.

NOTA: Cuando un LED verde y uno rojo estén encendidos, se está efectuando la carga. Cuando dos LEDs rojos estén encendidos, la carga está completa. El diagrama 5 muestra la vista superior de los pins de carga de la base, asegúrese de conectar la batería de forma correcta. Si la batería no está completamente cargada después de más de cinco horas, llame a Servicio a Clientes de Uline en 800-295-5510.

NOTA: Cargue el patín hidráulico al menos cada 60 días si no se usa durante un período prolongado.

CARGA DE LA BATERÍA

NOTA: Cuando conecte la batería en el patín, asegúrese de de que los pins de contacto en la batería coincidan con los del patín.

NOTA: Con una batería de litio es posible que se obtenga una disminución cuando es utilizada en ambientes con bajas temperaturas. La temperatura de funcionamiento de una batería de litio es entre los 5 a 40°C (41 a 104°F).

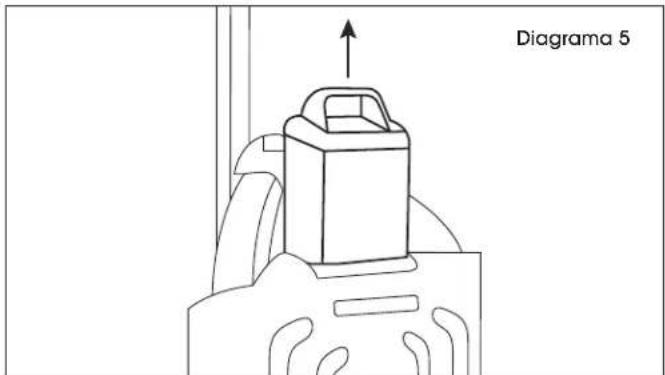

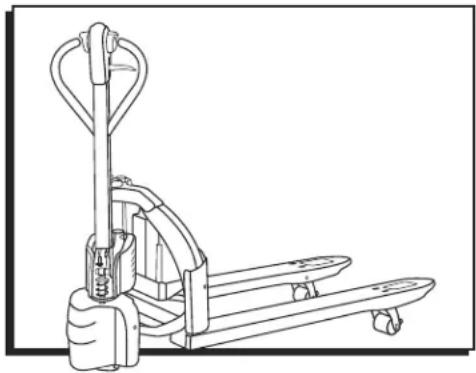

1. Levante la batería fuera del vehículo. (Vea Diagrama 5)

Diagrama 5

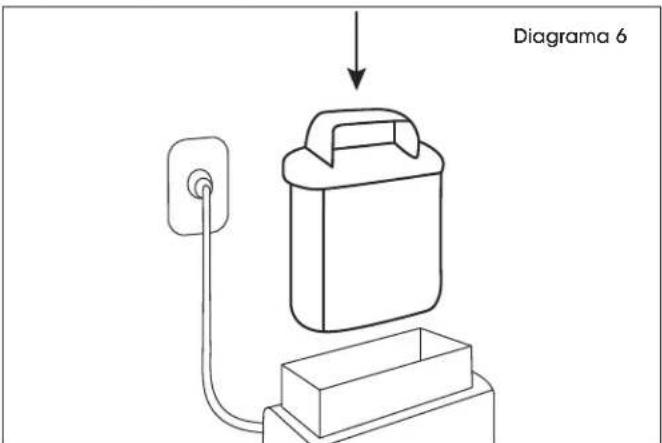

1. Inserte la batería dentro de la base de carga. (Vea Diagrama 6)

Diagrama 6

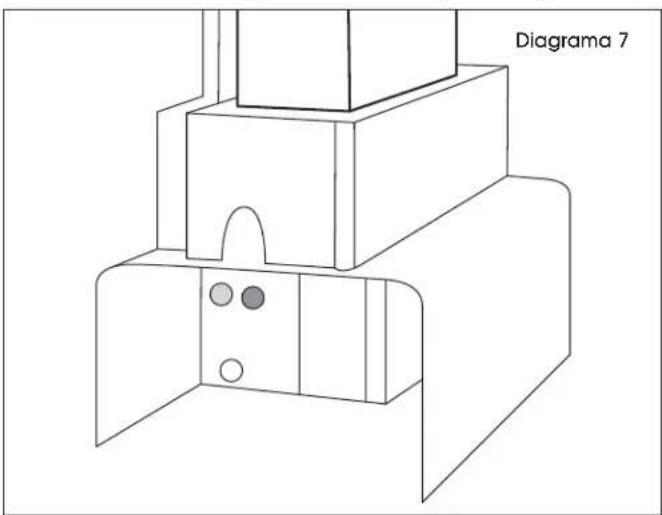

1. El indicador de carga se enciende. (Vea Diagrama 7)

Diagrama 7
