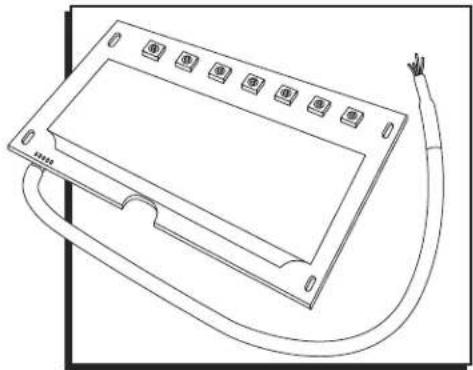

MANUAL DE USUARIO H-1679-MNBRD Uline
Para Español, vea páginas 5-8. Pour le français, consulter les pages 9-12.

HERRAMIENTAS NECESARIAS

Desarmador
de Cruz

Desarmador Plano
Desarmador Plano de 3 mm
800-295-5510
uline.mx

Llave de Dado

Dado de 7 mm

REMOCIÓN DEL PANEL PRINCIPAL

iIMPORTANTE! Separe y deje a un lado todos los tornillos, tuercas, tapas e imanes después de retirarlos ya que los utilizará para la instalación.

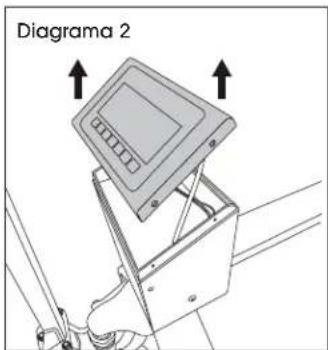

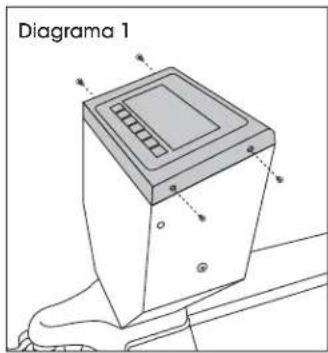

- Usando un desarmador de cruz, retire los cuatro tornillos que conectan la placa frontal del indicador a la cubierta. (Vea Diagramas 1-2)


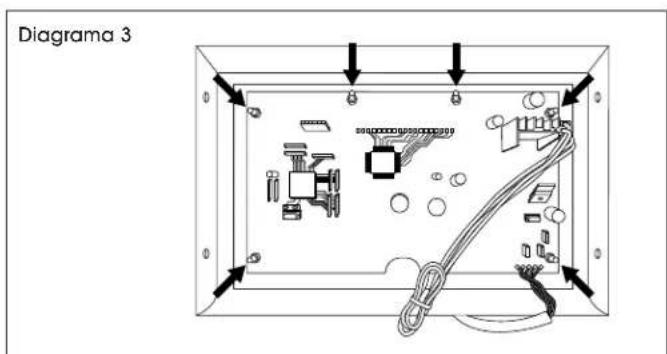

Diagrama 2- Voltee la placa frontal. Usando la llave con el dado de 7 mm, retire seis tuercas del panel principal. (Vea Diagrama 3)
Levante el panel principal para retirarlo de la placa frontal.
-
Retire las tapas rojas del frente del panel principal.

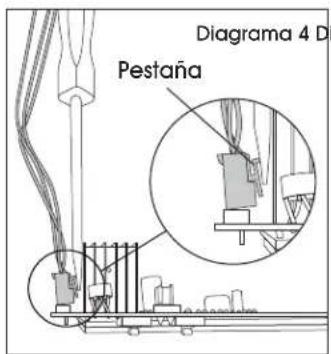

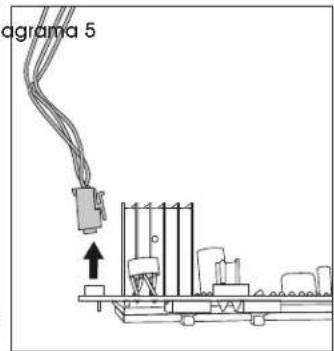

- Desconecte el conector blanco de cuatro pines. Presione la pestaña con el desarmador plano para retirarlo. (Vea Diagramas 4-5)


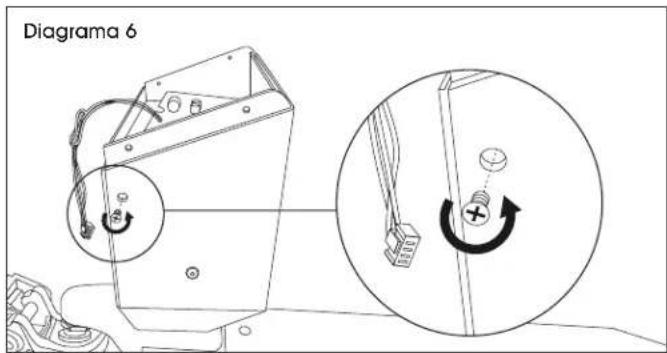

agrama 5- Use el desarmador de cruz para retirar los tornillos laterales de la cubierta del indicador (uno en cada lado) y liberar el panel frontal. (Vea Diagrama 6)


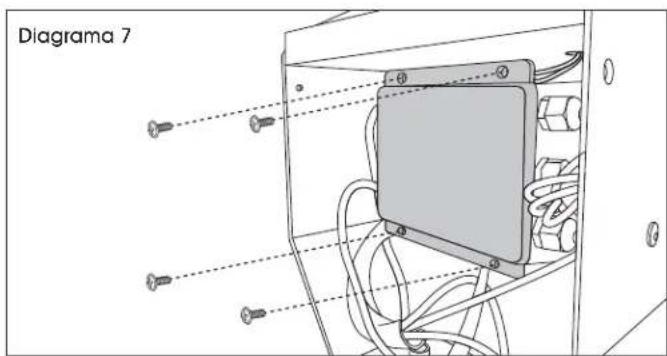

- Retire cuatro tornillos de la placa frontal de la caja de conexiones con el desarmador de cruz. Retire la placa frontal. (Vea Diagrama 7)
- Tome una foto del patrón de los cables del bloque de terminales. Use un desarmador de cruz de 3 mm para aflojar los tornillos que sostienen los alambres de colores. (Vea Diagrama 7)

iIMPORTANTE! Los tornillos del bloque de terminales solo necesitan un giro completo para liberar los alambres.


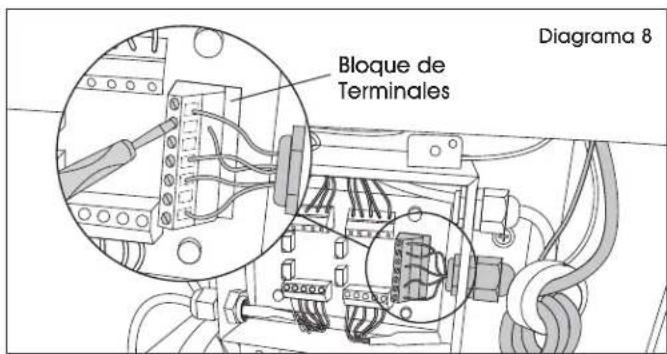

Diagrama 7- Retire suavemente los alambres de colores del bloque de terminales. (Vea Diagrama 8)


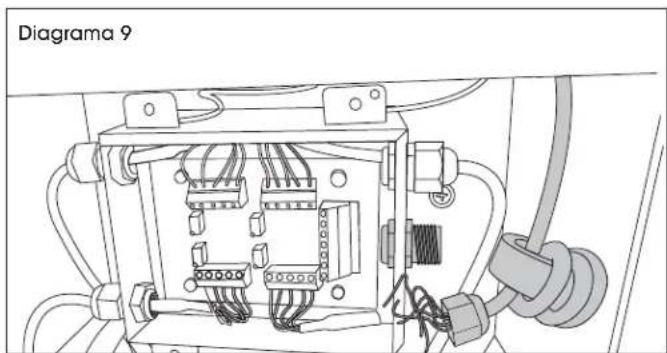

Bloque de Terminales Diagrama 8- Desenrosque la tapa del prensacables que conecta el cable principal a la caja de conexiones. (Vea Diagrama 9)
INSTALACIÓN

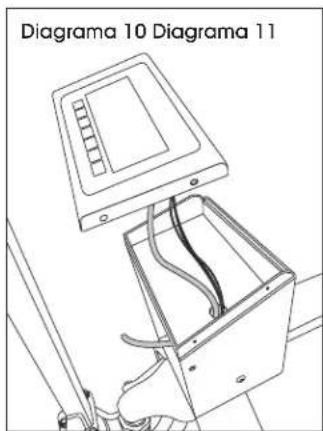

- Inserte el cable principal a través del orificio encima de la cubierta del indicador. (Vea Diagrama 10)

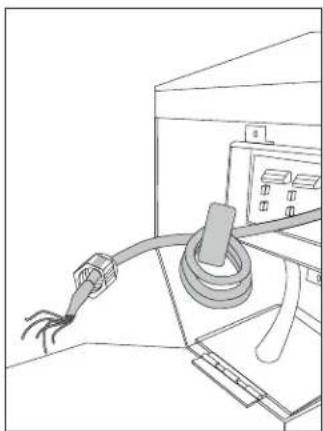

- Envuelva el cable principal alrededor del imán circular tres veces. Deslice la tapa del prensacables hacia el extremo del cable principal. (Vea Diagrama 11)


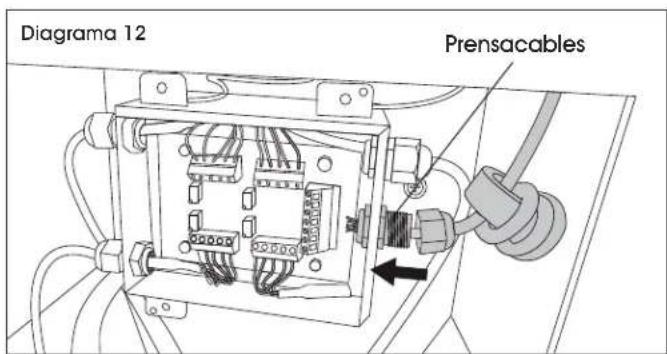

- Alimente el cable principal a través del prensacable en la caja de conexiones. (Vea Diagrama 12)


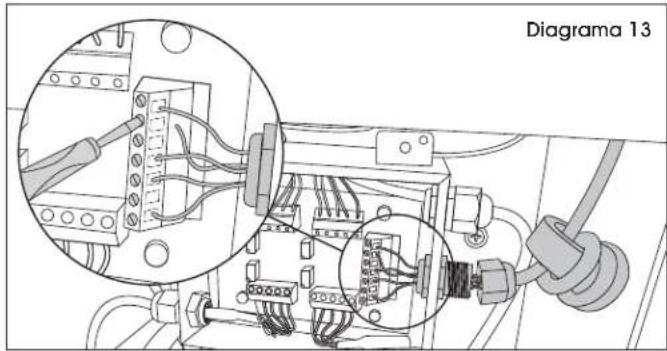

- Inserte los alambres de colores en el bloque de terminales. Use la foto que tomó durante el paso 8 de Remoción del Panel Principal como referencia. Apriete los tornillos con un desarmador de 3 mm. (Vea Diagrama 13)
NOTA: Tire suavemente de los alambres para asegurar una instalación adecuada.

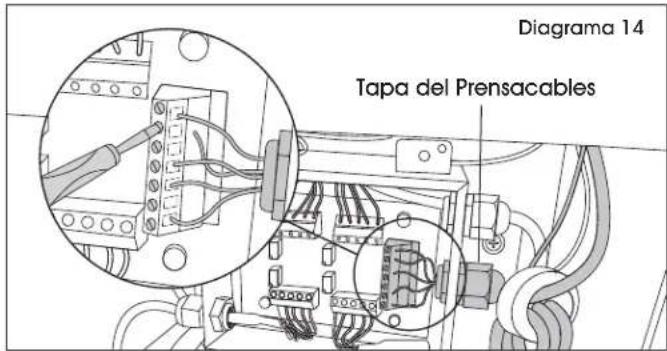

- Enrosque la tapa del prensacables para asegurar el cable principal a la caja de conexiones. (Vea Diagrama 14)


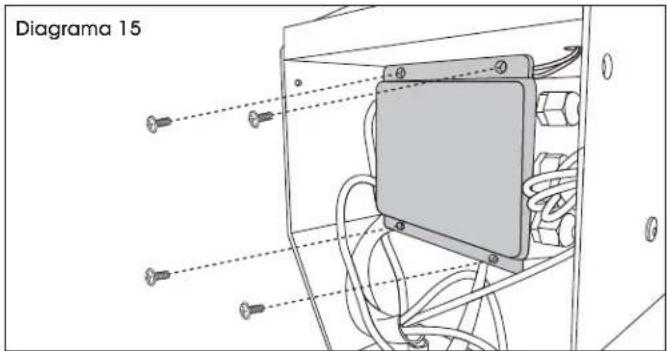

Diagrama 14 Tapa del Prensacables- Utilizando el desarmador de cruz y cuatro de los tornillos que retiró anteriormente, reemplace y asegure la placa frontal de la caja de conexiones. (Vea Diagrama 15)


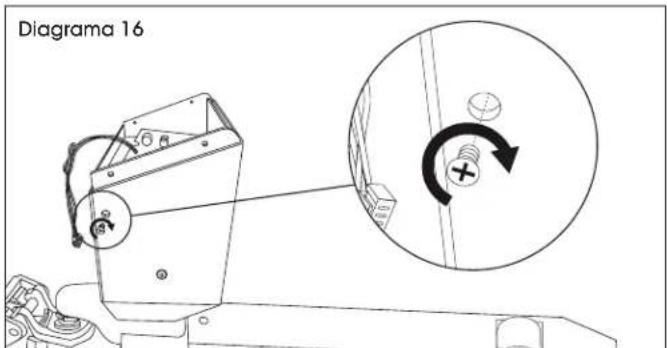

Diagrama 15- Reemplace el panel frontal y asegúrelo con dos tornillos de cruz que retiró anteriormente. (Vea Diagrama 16)


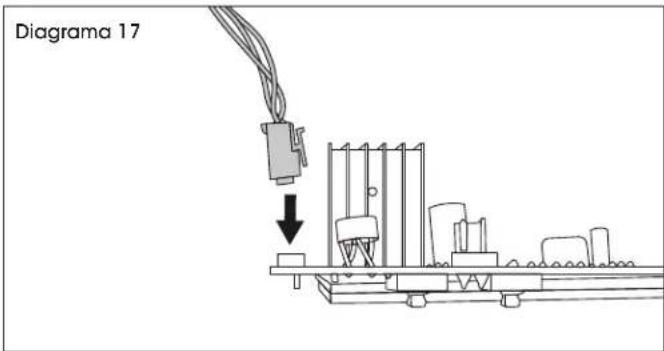

Diagrama 16- Vuelva a conectar el conector de cuatro pines al panel principal. (Vea Diagrama 17)
Reemplace las tapas rojas que retiró anteriormente del panel principal.
-

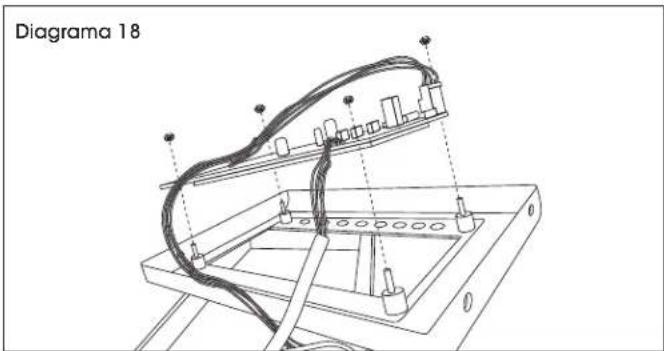

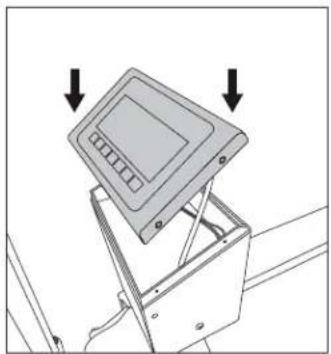

Deslice el panel principal sobre los postes de la placa frontal del indicador. Asegure utilizando la llave con el dado de 7 mm y las tuercas que retiró anteriormente. (Vea Diagrama 18)

iIMPORTANTE! Verifique la funcionalidad de los botones y el panel después de apretar las tuercas. Los botones podrían no funcionar si las tuercas están demasiado apretadas o muy sueltas.
-
Asegure la placa frontal del indicador a la cubierta usando cuatro tornillos que retiró anteriormente y el desarmador de cruz. (Vea Diagramas 19-20)
-
Complete la calibración. (Vea Calibración a continuación)

NOTA: Debe utilizar el 10% de la capacidad para calibrar.
- Presione las teclas ZERO y TARE a la misma vez. La pantalla mostrará "F1 UNIT".
- Presione la teclas TARE hasta que la pantalla muestra "PROG" y presione la tecla ZERO para mostrar "PN" en la pantalla.
- Presione las teclas M+, U y TARE en orden para ingresar al modo de configuración de parámetro técnico.
- Presione la tecla TARE para seleccionar el parámetro, presione la tecla ZERO para ingresar el valor y la tecla U para salir.
- Podría ser necesario utilizar la tecla TARE para establecer un valor o utilizar las teclas M+ y PT para mover la cifra activa.
CALIBRACIÓN
- Ingrese al modo de Configuración de Parámetro Técnico (vea Ingresar al Modo de Parámetro Técnico) hasta que la pantalla muestra "P1 rEF".
-
Presione el botón TARE hasta que la pantalla muestre "P2 CAL". Presione la tecla ZERO para entrar y presione la tecla TARE hasta que la pantalla muestre "PCAL".
-
Presione la tecla ZERO dos veces y la pantalla mostrará "UNLD". Retire todo el peso de las horquillas. Luego de que el indicador STABLE esté visible, presione la tecla ZERO.
- La pantalla muestra el valor de peso de calibración. Use las telas M+, PT y TARE para fijar el valor de peso.

NOTA: Use las teclas M+/PT para mover la cifra activa, use la tecla TARE para cambiar el valor. También puede presionar G/N para poner el valor en cero.
- Después de ingresar el peso, presione la tecla ZERO para entrar. La pantalla mostrará "LOAD".
- Agregue el peso de calibración en las horquillas. Después de que el indicador STABLE esté visible, presione la tecla ZERO para entrar.
La pantalla regresa a la normalidad una vez que la calibración sea exitosa. Si aparece un mensaje de error, intente de nuevo los pasos de calibración; es posible que una perturbación haya evitado una calibración exitosa. Si el problema persiste, comuníquese a Servicio a Clientes de Uline al 800-295-5510.

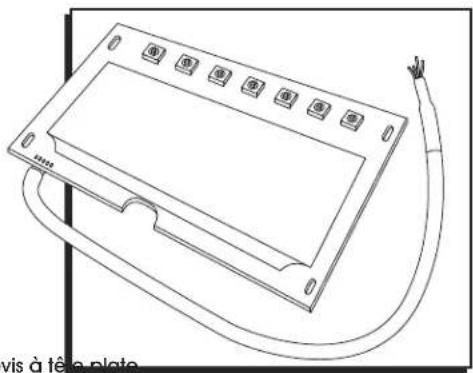

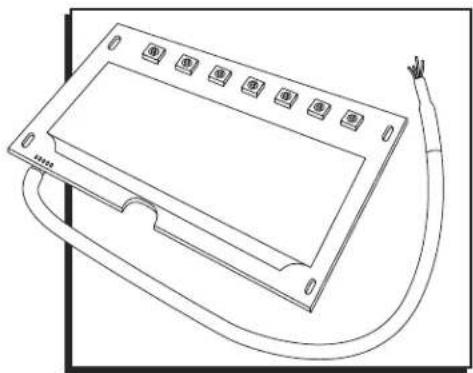

ULINE H-1679-MNBRD CARTE MÈRE POUR TRANSPALETTES PESEURS
