MANUAL DE USUARIO H-3045 Uline
Para Espanol, vea páginas 4-6. Pour le français, consulter les pages 7-9.
TECHNICAL DATA
iADVERTENCIA! El operador debe leer y.).
entender las instrucciones aqui y en el patin
antes de uso.

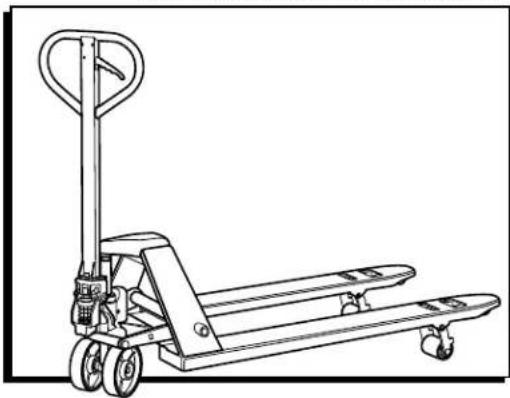

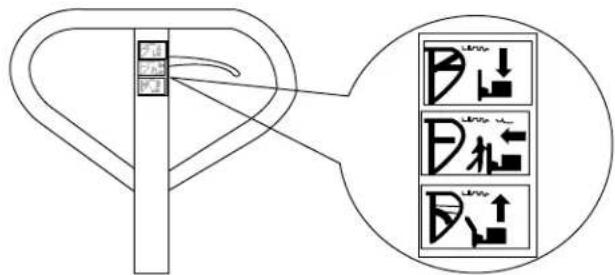

En la asa del patín hidráulico, encontrará la palanca de control, esta pueda ser ajustada a tres posiciones. (Vea Diagrama 1)
Diagrama 1
- LOWER (BAJAR) = para bajo las horquillas
- NEUTRAL (NEUTRO) = para mover la energia
-
RAISE (ELEVAR) = para elevar las horquillas
-
S i las horquillas se elevan cuando bombea en la posicion NEUTRAL, gire el tornillo de ajuste en el sentido de las manecillas del reloj y continue bombeando hasta que las horquillas no se Eleven y la posicion NEUTRAL funciona correctamente.
- Si las horquillas se bajan@m间隙 bombea en la posicion NEUTRAL, gire el tornillo de ajuste en el sentido contrario a las manecillas del reloj hasta que las horquillas no se bajen.
- Si las horquillas no se bajan cuando la palanca de control está en la posicion LOWER, gire el tornillo de ajuste en el sentido a las manecillas del reloj hasta que las horquillas bajen al levantar la palanca de control. Luego revise la posicion de NEUTRAL en los pasos 1 y 2.
- Si las horquillas no se levantan al bombar en la posicion RAISE, gire el tornillo de ajuste en el sentido contrario a las manecillas del reloj hasta que las horquillas se eleven misionas bombea en la posicion RAISE. Luego revise la posicion de NEUTRAL y LOWER en los pasos 1, 2 y 3.
NOTA: Al estar viendo el patín del lado de la asa, el tornillo de ajuste está localizzato al lado derecho de la bomba arriba de la llanta derecha. El patín bajo mas rápido o lento dependiendo de que tan adentro o afuera está el tornillo.
MANTENIMIENTO
COMO EXPULSAR AIRE DE LA BOMBA
Pudiera entra aire a launidad con el paso del tiempo o cuando se reemplacen losSELLOs Para expulsar el aire, levante la palanca a la posicón DOWN, y bombee la asa hacía arriba y abajo varías vezes.
La revisión diaria del patín hidráulico puede reducir el desgaste de la unidad. Preste atencion especialmente a las llantas, ejes, asa, horquillas y balanca de control para elevar y bajo.
LUBRICACION
Utilice aceite de motor o grata para lubricar todas las partes MQviles.
SEGURIDAD
Para manejo seguro, lea todas las instrucciones y avisos de seguridad ahora en el patín hidráulico antes de usar.
- No opere el patín hidráulico a menos de que este familiarizo conél y haya sido entrada o autorizado para usar.
- No utilise el patín en terreno inclinado.
- Noonga ninguna parte de su cuerpo en el mecanismo de levante o bajo de las horquillas oarga. No suba pasajeros.
- Los operadores deben utilizar guantes y zapatos de seguidad.
-
No maneje cargas inestables o apiladas sin asegurarlas.
-
No sobrecarge el patin.
- Siempreonga la energia en el centro de las horquillas, no al final de las horquillas. (Vea Diagrama 2)
- La capacité del patín asume que la carga está distribuía de manière uniforme con el centro de la carga en el punto medio de la longitudud de las horquillas. (Vea Diagrama 2)
- Asegürese de que la longitud de las horquillas coincida con la longitud de la energia de la tarima. (Vea Diagrama 2)
- Deje las horquillas al nivel más bajo cuando el patín no está en uso.

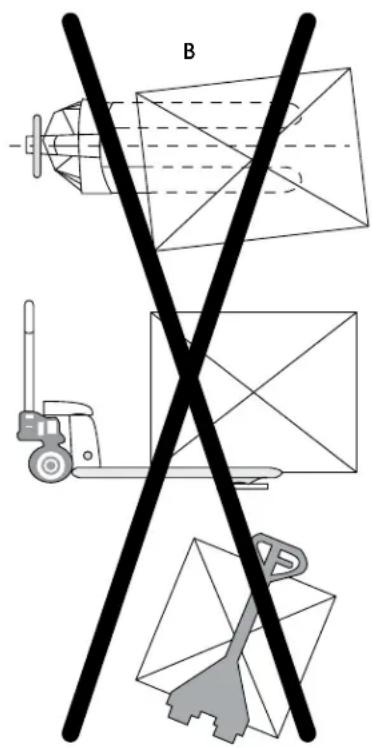

Diagrama 2
SOLUTION DE PROBLEMAS
| PROBLEMA DE FUNCIONAMIENTO | CAUSAS RECOMENDACIONES | |
| Las horquillas no se elevan. El tornillo | de ajuste no está en la posición correcta.Aire en el aceite hidráulico. | Reajuste el tornillo de ajuste.(Vea Funcionamente)Expulse el aire.(Vea Mantenimiento) |
| Las horquillas no bajan. El rodillo y/o | cilindro está deformes a causa de unaarga gravamente desbalancedada.Alguna parte se ha quebrado o deformado a causa de unaarga desbalancedada.El tornillo de ajuste no está en la posición correcta. | Reemplace el rodillo y/o cilindro.Repare o reemplcase el componente.Reajuste el tornillo de ajuste.(Vea Funcionamente) |
| Fugas. Los sellos estángastados o | dañados.Algunas partes peuvent estar quebradas o desgastadas. | Reemplcase los sellos con uno nuevo.Reemplcase bomba. |
| Las horquillas descienden sin haberlas bajo. | Aire en el aceite hidráulico.Los componentes estángastados o dañados.El tornillo de ajuste no está en la posición correcta. | Expulse el aire.(Vea Mantenimiento)Reemplcase componentes.Reajuste el tornillo de ajuste.(Vea Funcionamente) |
NOTA: No intente reparar el patín hidráulico a menos de que haya sido entrenado o autorizzato.
DONNÉES TECHNIQUES
| MODELE | H-2708/H-2900/H-3045/H-5387/H-7504 | H-6710 | H-8921 | H-9612 |
| Capacité | 2 494,8 kg (5 500 lb) | 2 495 kg (5 500 lb) | 2 495 kg (5 500 lb) | 1 995 kg (4,400 lbs.) |
| Hauteur max. des fourches | 19,1 cm (7,5 po) | 19 cm (7,5 po) | 19 cm (7,5 po) | 16,51 cm (6,5") |
| Hauteur min. des fourches | 7,6 cm (3 po) | 8 cm (3 po) | 8 cm (3.0 po) | 5 cm (2.0") |
| Longueur des fourches | 1,2 m (48 po) | 1,2 m (48 po) | 1,8 m (72 po) | 121 cm (48") |
| Largeur totale des fourches | 68,6 cm (27 po) | 53,3 cm (21 po) | 68,6 cm (27 po) | 68,6 cm (27 po) |
| Diam. des roues des fourches | 7,6 cm (3 po), polyuréthane | 7,6 cm (3 po), polyuréthane | 7,6 cm (3 po), polyuréthane | 5 cm (2 po), polyuréthane |
| Diam. des roues directrices | 17,8 cm (7 po), polyuréthane | 17,8 cm (7 po), polyuréthane | 17,8 cm (7 po), polyuréthane | 17,8 cm (7 po), polyuréthane |
| Poids net | 74,8 kg (165 lb) | 68,9 kg (152 lb) | 117 kg (258 lb) | 92 kg (203 lb) |
