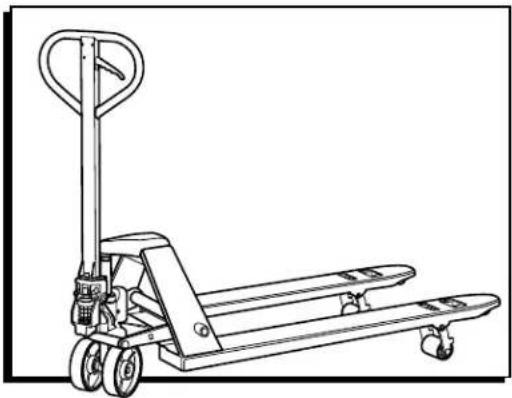

MANUAL DE USUARIO H-5387 Uline

iADVERTENCIA! El operador debe leer y entender las instrucciones aquí y en el patín antes de usarlo.

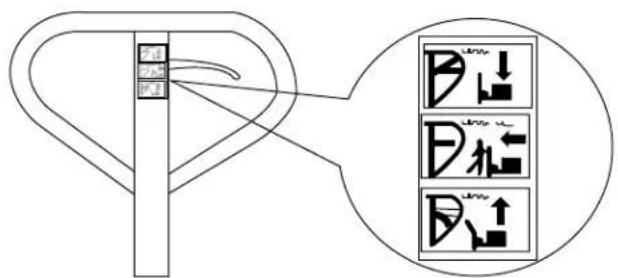

En la asa del patín hidráulico, encontrará la palanca de control, esta puede ser ajustada a tres posiciones. (Vea Diagrama 1)

Diagrama 1

• LOWER (BAJAR)= para bajar las horquillas
• NEUTRAL (NEUTRO) = para mover la carga

• RAISE (ELEVAR) = para elevar las horquillas

• S i las horquillas se elevan mientras bombea en la posición NEUTRAL, gire el tornillo de ajuste en el sentido de las manecillas del reloj y continúe bombeando hasta que las horquillas no se eleven y la posición NEUTRAL funcione correctamente.

• Si las horquillas se bajan mientras bombea en la posición NEUTRAL, gire el tornillo de ajuste en el sentido contrario a las manecillas del reloj hasta que las horquillas no se bajen.
• Si las horquillas no se bajan cuando la palanca de control está en la posición LOWER, gire el tornillo de ajuste en el sentido a las manecillas del reloj hasta que las horquillas bajen al levantar la palanca de control. Luego revise la posición de NEUTRAL en los pasos 1 y 2.
• Si las horquillas no se levantan al bombear en la posición RAISE, gire el tornillo de ajuste en el sentido contrario a las manecillas del reloj hasta que las horquillas se eleven mientras bombea en la posición RAISE. Luego revise la posición de NEUTRAL y LOWER en los pasos 1, 2 y 3.

NOTA: Al estar viendo el patín del lado de la asa, el tornillo de ajuste está localizado al lado derecho de la bomba arriba de la llanta derecha. El patín bajará mas rápido o lento dependiendo de que tan adentro o afuera esté el tornillo.

MANTENIMIENTO

COMO EXPULSAR AIRE DE LA BOMBA

Pudiera entrar aire a la unidad con el paso del tiempo o cuando se reemplacen los sellos. Para expulsar el aire, levante la palanca a la posición DOWN, y bombee la asa hacia arriba y abajo varias veces.

REVISIÓN DIARIA Y MANTENIMIENTO

La revisión diaria del patín hidráulico puede reducir el desgaste de la unidad. Preste atención especialmente a las llantas, ejes, asa, horquillas y palanca de control para elevar y bajar.

LUBRICACIÓN

Utilice aceite de motor o grasa para lubricar todas las partes móviles.

SEGURIDAD

Para manejo seguro, lea todas las instrucciones y avisos de seguridad aquí y en el patín hidráulico antes de usarlo.

1. No opere el patín hidráulico a menos de que este familiarizado con él y haya sido entrenado o autorizado para usarlo.
2. No utilice el patín en terreno inclinado.
3. No ponga ninguna parte de su cuerpo en el mecanismo de levante o debajo de las horquillas o carga. No suba pasajeros.
4. Los operadores deben utilizar guantes y zapatos de seguridad.

5. No maneje cargas inestables o apiladas sin asegurarlas.

6. No sobrecarge el patín.

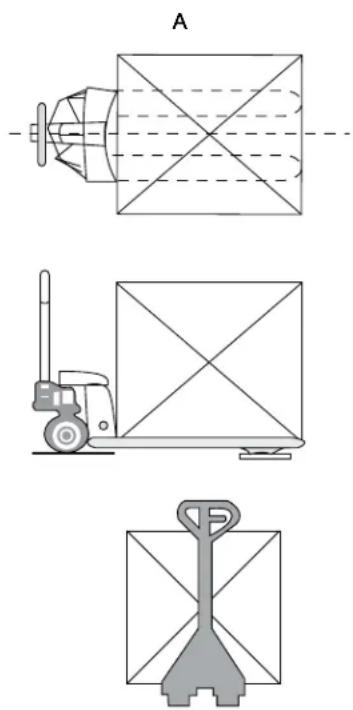

7. Siempre ponga la carga en el centro de las horquillas, no al final de las horquillas. (Vea Diagrama 2)
8. La capacidad del patín asume que la carga está distribuida de manera uniforme con el centro de la carga en el punto medio de la longitud de las horquillas. (Vea Diagrama 2)
9. Asegúrese de que la longitud de las horquillas coincida con la longitud de la carga de la tarima. (Vea Diagrama 2)
10. Deje las horquillas al nivel más bajo cuando el patín no esté en uso.

Diagrama 2

SOLUCIÓN DE PROBLEMAS

PROBLEMA DE FUNCIONAMIENTO	CAUSAS RECOMENDACIONES
Las horquillas no se elevan. El tornillo	de ajuste no está en la posición correcta.Aire en el aceite hidráulico.	Reajuste el tornillo de ajuste.(Vea Funcionamiento)Expulse el aire.(Vea Mantenimiento)
Las horquillas no bajan. El rodillo y/o	cilindro están deformesa causa de una carga gravementedesbalanceada.Alguna parte se ha quebrado odeformado a causa de una cargadesbalanceada.El tornillo de ajuste no está en la posición correcta.	Reemplace el rodillo y/o cilindro.Repare o reemplace el componente.Reajuste el tornillo de ajuste.(Vea Funcionamiento)
Fugas. Los sellos están desgastados o	dañados.Algunas partes pueden estar quebradaso desgastadas.	Reemplace los sellos con unos nuevos.Reemplace bomba.
Las horquillas descienden sin haberlas bajado.	Aire en el aceite hidráulico.Los componentes están desgastados o dañados.El tornillo de ajuste no está en la posición correcta.	Expulse el aire.(Vea Mantenimiento)Reemplace componentes.Reajuste el tornillo de ajuste.(Vea Funcionamiento)

NOTA: No intente reparar el patín hidráulico a menos de que haya sido entrenado o autorizado.
