MODE D'EMPLOI H-5484 Uline

Pour le français, consulter les pages 7-9.

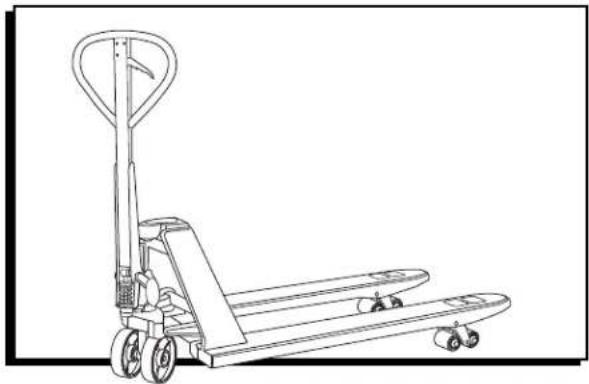

MODÈLE H-5484
Capacité 4990 kg (11 000 lb)
Hauteur max. des fourches 19,1 cm	(7,5 po)
Hauteur min. des fourches 7,6 cm (3 po)
Longueur des fourches 1,2 m (48 po)
Largeur totale des fourches	68,6 cm (27 po)
Diam. des roues des fourches	7,6 cm (3 po), nylon
Diam. de la roue directrice	17,8 cm (7 po), nylon
Poids net	122 kg (270 lb)

FONCTIONNEMENT

AVERTISSEMENT! L'opérateur doit lire et comprendre les instructions qui figurent ici et sur le transpalette avant l'utilisation.

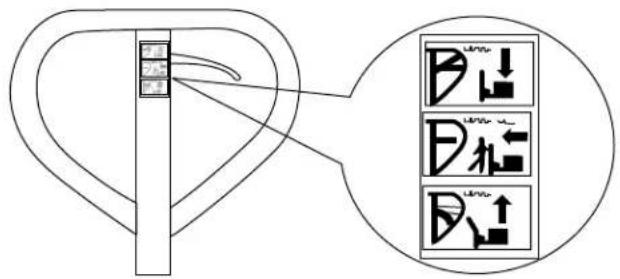

La poignée du transpalette est munie d'un levier de commande réglable à trois positions. (Voir Figure 1)

Figure 1

DOWN (ABAISSER) = pour abaisser les fourches NEUTRAL (NEUTRE) = pour déplacer la charge UP (SOULEVER) = pour soulever les fourches

1. Si les fourches se soulèvent lorsque vous pompez à la position NEUTRAL, tournez la vis de réglage dans le sens horaire jusqu'à ce que le pompage de la poignée ne soulève pas les fourches et que la position NEUTRAL fonctionne correctement.
2. Si les fourches s'abaissent lorsque vous pompez à la position NEUTRAL, tournez la vis de réglage dans le sens antihoraire jusqu'à ce que les fourches cessent de s'abaisser.
3. Si les fourches ne s'abaissent pas lorsque le levier de commande est à la position DOWN, tournez la vis de réglage dans le sens horaire jusqu'à ce que le soulèvement du levier de commande abaisse les fourches. Vérifiez ensuite la position NEUTRAL conformément aux étapes 1 et 2.
4. Si les fourches ne se soulèvent pas lorsque vous pompez à la position UP, tournez la vis de réglage dans le sens antihoraire jusqu'à ce que les fourches se soulèvent pendant que vous pompez à la position UP. Vérifiez ensuite les positions NEUTRAL et DOWN conformément aux étapes 1, 2 et 3.

REMARQUE : En visualisant le transpalette du côté poignée, la vis de réglage se situe du côté droit de la pompe, au-dessus de la roue droite. Le transpalette s'abaissera plus ou moins rapidement selon la profondeur du réglage de la vis de réglage.

ENTRETIEN

COMMENT PURGER L'AIR DE LA POMPE

De l'air peut pénétrer dans la pompe au fil du temps ou lors du remplacement des joints d'huile. Pour purger l'air, soulevez le levier de commande à la position DOWN, puis déplacez le levier de haut en bas à plusieurs reprises.

VÉRIFICATION ET ENTRETIEN QUOTIDIENS

La vérification quotidienne du transpalette peut en limiter l'usure. Portez une attention spéciale aux roues, aux essieux, à la poignée, aux fourches et au levier de commande.

LUBRIFICATION

Utilisez de l'huile à moteur ou de la graisse pour lubrifier toutes les pièces mobiles.

SÉCURITÉ

REMARQUE : Pour l'opération sécuritaire du transpalette robuste, veuillez lire tous les avertissements et consignes qui figurent ici et sur le transpalette avant l'utilisation.

1. N'utilisez pas le transpalette si vous n'avez pas une bonne connaissance de ce dernier et n'avez pas été formé ni autorisé pour le faire.
2. N'utilisez pas le transpalette sur une surface en pente.
3. Ne placez jamais une partie de votre corps dans le mécanisme de levage ou sous la fourche ou la charge. Ne transportez pas de passagers.

4. Les opérateurs devraient porter des gants et des chaussures de sécurité.

5. Ne manutentionnez jamais de charges instables ou mal empilées.

6. Ne surchargez pas le transpalette.

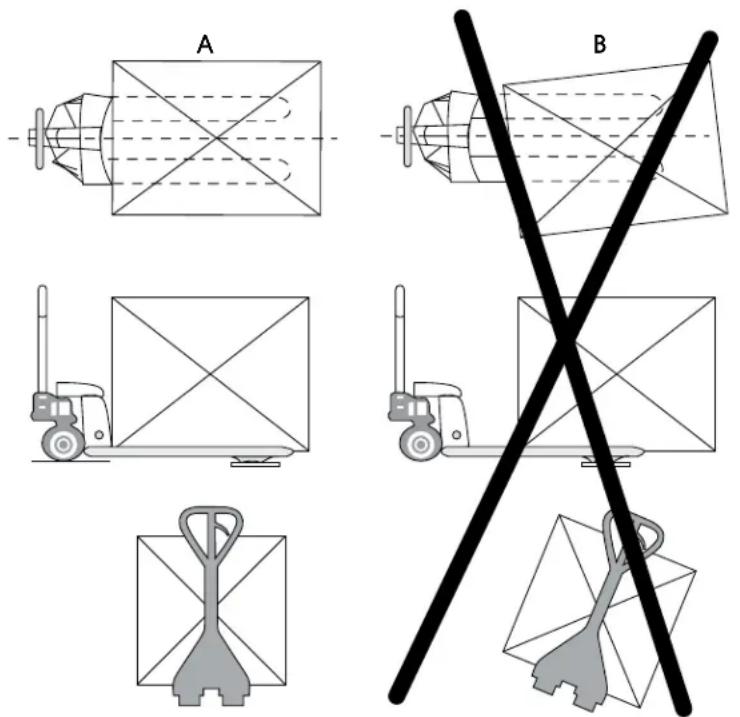

7. Positionnez toujours la charge au centre plutôt qu'à l'extrémité des fourches. (Voir Figure 2)
8. La capacité du transpalette est établie avec une charge uniformément distribuée, avec le centre de la charge positionné à mi-chemin de la longueur des fourches.
9. Assurez-vous que la longueur des fourches correspond à la longueur de la palette transportée.
10. Lorsque vous n'utilisez pas le transpalette, abaissez les fourches au niveau le plus bas.

Figure 2

DÉPANNAGE

PROBLÈME DE FONCTIONNEMENT	CAUSES RECOMMANDATIONS
Les fourches ne se soulèvent pas. La vis de réglage n'est pas à la position appropriée.Il y a de l'air dans l'huile hydraulique.		Réglez la vis de réglage.(Voir Fonctionnement)Purgez l'air. (Voir Entretien)
Les fourches ne descendent pas. La tige et le cylindre sont déformés suite au transport d'une charge très déséquilibrée.Une pièce a été brisée ou déformée par le transport d'une charge déséquilibrée.La vis de réglage n'est pas à la position appropriée.		Remplacez la tige ou le cylindre.Réparez ou remplacez le composant.Réglez la vis de réglage.(Voir Fonctionnement)
Fuites. Joints d'huile usés ou endommagés.Certaines pièces sont fissurées ou usées.		Remplacez les joints d'huile par des neufs.Remplacer pompe.
Les fourches descendent sans y être commandées.	Il y a de l'air dans l'huile hydraulique.Composants d'huile usés ou endommagés.La vis de réglage n'est pas à la position appropriée.	Purgez l'air. (Voir Entretien)Remplacer composants.Réglez la vis de réglage.(Voir Fonctionnement)

REMARQUE : Ne tentez pas de réparer le transpalette à moins d'être formé ou autorisé à le faire.
