MANUAL DE USUARIO H-2917 Uline

Para Español, vea páginas 4-6.

MODELO	H-2917
Capacidad	2494.76 kg (5,500 lbs)
Altura Max. de Horquilla	19.6 cm (7.7")
Altura Mín. de Horquilla	7.6 cm (3.0")
Longitud de Horquilla	115.6 cm (45 12 ")
Ancho Total de Horquillas	53-69 cm (21-27")
Diámetro de la Llanta de Horquilla	Poliuretano de 7.6 cm (3")
Diámetro de la Llanta de Dirección	Poliuretano de 17.8 cm (7")
Peso Neto	92 kg (204 lbs.)

FUNCIONAMIENTO

iADVERTENCIA! El operador debe leer y comprender las instrucciones contenidas aquí y en el patín antes de darle uso.

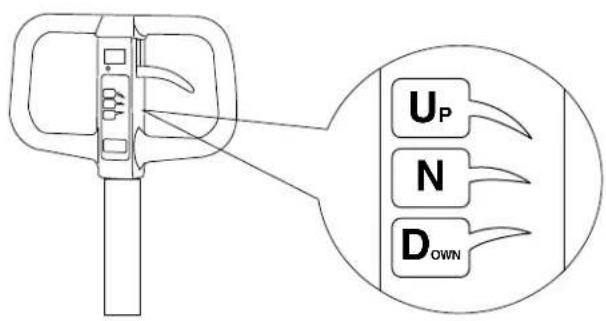

En el asa del patín hidráulico encontrará la palanca de control, la cual puede fijarse en tres posiciones. (Vea Diagrama 1)

Diagrama 1

UP N DOWN

- UP (subir) = para elevar las horquillas

- NEUTRAL (neutro) = para mover la carga

- DOWN (bajar) = para bajar las horquillas

1. Si las horquillas se elevan mientras se bombea en la posición NEUTRAL (neutro), gire el tornillo de ajuste en dirección de las manecillas del reloj hasta que el bombeo del asa deje de elevar las horquillas y funcione correctamente la posición NEUTRAL (neutro).
2. Si las horquillas bajan mientras se bombea en la posición NEUTRAL (neutro), gire el tornillo de ajuste en dirección contraria a las manecillas del reloj hasta que las horquillas dejen de bajar.
3. Si las horquillas no bajan cuando la palanca de control esté en la posición DOWN (bajar), gire el tornillo de ajuste en dirección de las manecillas del reloj hasta que las horquillas bajen al levantar la palanca de control. Revise entonces la posición NEUTRAL (neutro) como se indica en los pasos 1 y 2.
4. Si las horquillas no se elevan mientras se bombea en la posición UP (subir), gire el tornillo de ajuste en dirección contraria a las manecillas del reloj hasta que las horquillas se eleven al bombear en la posición UP (subir). Revise entonces la posición NEUTRAL (neutro) y DOWN (bajar) como se indica en los pasos 1, 2 y 3.

NOTA: Cuando mire el patín desde el lado del asa, el tornillo de ajuste está en el lado derecho de la bomba, encima de la llanta derecha. El patín bajará con mayor o menor velocidad dependiendo de qué tanto se ajuste el tornillo (hacia adentro o hacia afuera).

MANTENIMIENTO

CÓMO EXPULSAR AIRE DE LA UNIDAD DE BOMBEO

Puede entrar aire a la unidad con el tiempo o cuando se reemplazan los sellos. Para expulsar el aire, levante la palanca de control a la posición DOWN (bajar) y mueva el asa hacia arriba y abajo varias veces.

REVISIÓN DIARIA Y MANTENIMIENTO

Las revisiones diarias del patín hidráulico pueden limitar el desgaste de la unidad. Preste especial atención a las llantas, los ejes, el asa, las horquillas y los controles de subir y bajar.

LUBRICACIÓN

Use aceite para motor o grasa para lubricar todas las partes móviles.

SEGURIDAD

Para la operación segura del Patín Hidráulico, lea todas las instrucciones y advertencias de seguridad que aparecen aquí o en el patín hidráulico antes de usarlo.

1. No opere el patín hidráulico a menos que esté familiarizado con esta máquina y haya recibido capacitación y autorización para hacerlo.
2. No use el patín en suelo inclinado.
3. Nunca coloque ninguna parte de su cuerpo en el mecanismo elevador ni debajo de las horquillas o la carga. No lleve pasajeros.

4. Recomendamos a los operadores usar guantes y zapatos de seguridad.

5. No maneje cargas inestables ni apiladas de manera holgada.

6. No sobrecargue el patín.
7. Siempre centre las cargas en las horquillas, no en los extremos de las horquillas. (Vea Diagrama 2)
8. La capacidad del patín asume una carga distribuida de forma homogénea con el centro de la carga en el punto medio de la longitud de las horquillas.
9. Asegúrese de que la longitud de las horquillas coincida con la de la carga de la tarima.
10. Baje las horquillas a la altura más baja cuando no se use el patín.

Diagrama 2

1. Localice y quite la llave Allen de su soporte en el cuerpo del patín. (Vea Diagrama 3)
2. Afloje los tornillos en la parte frontal y posterior de cada una de las horquillas del patín. (Vea Diagrama 4)

3. Deslice cada horquilla a la posición deseada. (Vea Diagrama 5)

4. Apriete los tornillos de cada una de las horquillas del patín. (Vea Diagrama 6)

5. Vuelva a colocar la llave Allen en su soporte en el cuerpo del patín. (Vea Diagrama 7)

SOLUCIÓN DE PROBLEMAS

PROBLEMA DE FUNCIONAMIENTO	CAUSAS RECOMENDACIONES
Las horquillas no suben a la altura máxima.	Aire en el sistema hidráulico. Expulse el aire (Vea Mantenimiento)
Las horquillas no suben cuando el asa está en la posición de elevación.	La cadena de la válvula o el tornillo de ajuste no están alineados.Fuga en el ensamble del cono de la válvula (N.° 16)
Las horquillas se bajan después de cada bombeo.	Aire en el sistema hidráulico.Fuga en el cono de la válvula.
Las horquillas no bajan.	La cadena de la válvula o el tornillo de ajuste no están alineados.
Las horquillas se bajan cuando el asa está en la posición neutral.	La cadena de la válvula o el tornillo de ajuste no están alineados.Fuga en los anillos de sellado.
Las horquillas se elevan cuando el asa está en la posición neutral.	La cadena de la válvula o el tornillo de ajuste no están alineados.
Hay una fuga de aceite en la bomba.	Anillo de sellado dañado o desgastado.

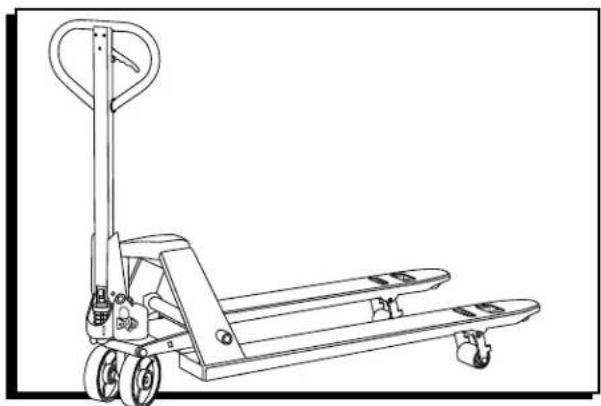

ULINE H-2917 TRANSPALETTE AJUSTABLE
