MODE D'EMPLOI H-2917 Uline
Pour le français, consulter les pages 7-9.

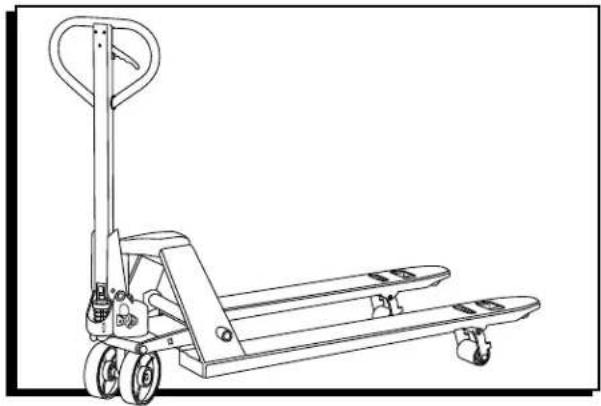

| MODÈLE | H-2917 |
| Capacité | 2 494,8 kg (5 500 lb) |
| Hauteur max. de la fourche | 19,6 cm (7,7 po) |
| Hauteur min. de la fourche | 7,6 cm (3 po) |
| Longueur de la fourche | 115,6 cm (45 1⁄2 po) |
| Largeur totale de la fourche | 53,3 à 68,6 cm (21 à 27 po) |
| Diam. des roues de la fourche | 7,6 cm (3 po), polyuréthane |
| Diam. de la roue directrice | 17,8 cm (7 po), polyuréthane |
| Poids net | 92,5 kg (204 lb) |
FONCTIONNEMENT

AVERTISSEMENT! L'opérateur doit lire et comprendre les instructions qui figurent ici et sur le transpalette avant l'utilisation.

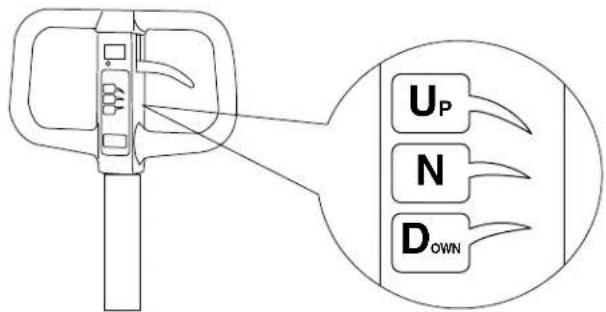

La poignée du transpalette comporte un levier de commande réglable à trois positions. (Voir Figure 1)
Figure 1
- NEUTRAL (NEUTRE) = pour déplacer la charge
-
DOWN (ABAISSER) = pour abaisser la fourche
-
Si la fourche se soulève lorsque vous pompez en position NEUTRAL, tournez la vis de réglage dans le sens horaire jusqu'à ce que le pompage de la poignée ne soulève pas la fourche et que la position NEUTRAL fonctionne correctement.
- Si la fourche s'abaisse lorsque vous pompez en position NEUTRAL, tournez la vis de réglage dans le sens antihoraire jusqu'à ce que la fourche cesse de s'abaisser.
- Si la fourche ne s'abaisse pas quand le levier de commande est en position DOWN, tournez la vis de réglage dans le sens horaire jusqu'à ce que le soulèvement du levier de commande abaisse la fourche. Vérifiez ensuite la position NEUTRAL en suivant les étapes 1 et 2.
- Si la fourche ne se soulève pas lorsque vous pompez en position UP, tournez la vis de réglage dans le sens antihoraire jusqu'à ce que la fourche se soulève avec le levier en position UP. Puis vérifiez ensuite les positions NEUTRAL et DOWN conformément aux étapes 1, 2 et 3.

REMARQUE : En visualisant le transpalette du côté poignée, la vis de réglage se situe du côté droit de la pompe, au-dessus de la roue droite. Le transpalette s'abaissera plus ou moins rapidement selon la profondeur du réglage de la vis de réglage.
ENTRETIEN
COMMENT PURGER L'AIR DE LA POMPE
De l'air peut pénétrer dans la pompe au fil du temps ou lors du remplacement des joints d'huile. Pour purger l'air, soulevez le levier de commande en position DOWN, puis déplacez le levier de haut en bas à plusieurs reprises.
VÉRIFICATION ET ENTRETIEN QUOTIDIENS
La vérification quotidienne du transpalette peut en limiter l'usure. Portez une attention spéciale aux roues, aux essieux, à la poignée, à la fourche et au levier de commande.
LUBRIFICATION
Utilisez de l'huile à moteur ou de la graisse pour lubrifier toutes les pièces mobiles.
SÉCURITÉ
Pour l'opération sécuritaire du transpalette manuel, veuillez lire tous les avertissements et consignes qui figurent ici et sur le transpalette avant l'utilisation.
- N'utilisez pas le transpalette si vous n'avez pas une bonne connaissance de ce dernier et n'avez pas été formé ni autorisé pour le faire.
- N'utilisez pas le transpalette sur une surface en pente.
- Ne positionnez jamais une partie de votre corps dans le mécanisme de levage ou sous la fourche ou la charge. Ne transportez pas des passagers.
- Nous conseillons aux opérateurs de porter des gants et des chaussures de sécurité.
-
Ne manutentionnez jamais de charges instables ou mal empilées.
-
Ne surchargez pas le transpalette.
- Positionnez toujours la charge au centre plutôt qu'à l'extrémité de la fourche. (Voir figure 2)
- La capacité du transpalette est établie avec une charge uniformément distribuée, avec le centre de la charge positionné à mi-chemin de la longueur de la fourche.
- Assurez-vous que la longueur de la fourche correspond à la longueur de la palette transportée.
- Lorsque vous n'utilisez pas le transpalette, abaissez la fourche au niveau le plus bas.
Figure 2

- Repérez et retirez la clé Allen de son attache sur le corps du transpalette. (Voir Figure 3)
- Desserrez les vis sur le devant et l'arrière de chaque dent de la fourche du transpalette. (Voir Figure 4)
-
Glissez chaque dent à la position désirée. (Voir Figure 5)
-
Serrez les vis sur chaque dent de la fourche du transpalette. (Voir Figure 6)
- Remettez la clé Allen sur son attache sur le corps du transpalette. (Voir Figure 7)
DÉPANNAGE
| PROBLÈME CAUSES | RECOMMANDATIONS | |
| La fourche ne se soulève pas à la hauteur maximale. | Il y a de l'air dans le système hydraulique. | Purgez l'air. (Voir Entretien) |
| La fourche ne se soulève pas lorsque la poignée est en position de levage. | La chaîne de soupape ou la vis de réglage sont déréglées.Fuite au niveau du cône de soupape (n° 16). | Ajustez la chaîne de soupape à l'aide de l'écrou de réglage (n° 71) ou ajustez la vis de réglage. (Voir Fonctionnement)Remplacez pompe. |
| La fourche descend après chaque coup de pompe. | Il y a de l'air dans le système hydraulique.Fuite au niveau du cône de soupape. | Purgez l'air (Voir la section Entretien)Remplacer pompe. |
| La fourche ne descend pas. | La chaîne de soupape ou la vis de réglage sont déréglées. | Ajustez la chaîne de soupape à l'aide de l'écrou de réglage (n° 71) ou ajustez la vis de réglage. (Voir Fonctionnement) |
| La fourche descend lorsque la poignée est en position neutre. | La chaîne de soupape ou la vis de réglage sont déréglées.Fuite au niveau des bagues d'étanchéité. | Ajustez la chaîne de soupape à l'aide de l'écrou de réglage (n° 71) ou ajustez la vis de réglage. (Voir Fonctionnement)Remplacer pompe. |
| La fourche monte lorsque la poignée est en position neutre. | La chaîne de soupape ou la vis de réglage sont déréglées. | Ajustez la chaîne de soupape à l'aide de l'écrou de réglage (n° 71) ou ajustez la vis de réglage. (Voir Fonctionnement) |
| De l'huile suite de la pompe. | Bague d'étanchéité endommagée ou usée. | Remplacer pompe. |
