MANUAL DE USUARIO H-10160 Uline

Para Español, vea páginas 5-8.

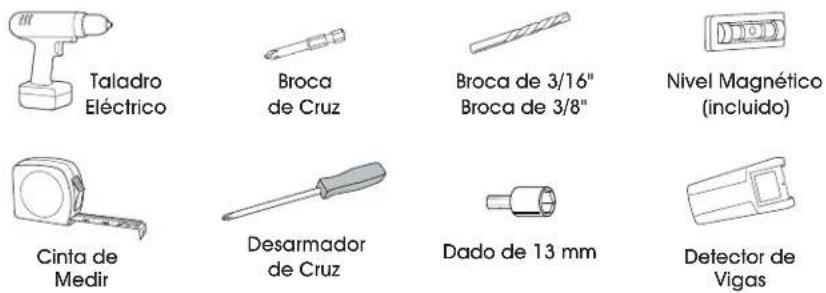

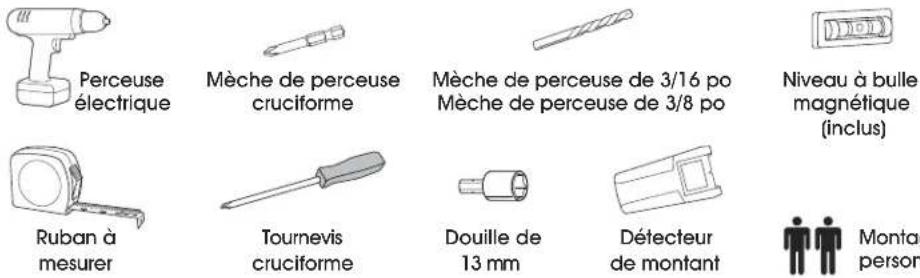

HERRAMIENTAS NECESARIAS

Para Español, vea páginas 5-8. Pour le français, consulter les pages 9-12.

Se Recomienda Armar Entre Dos Personas

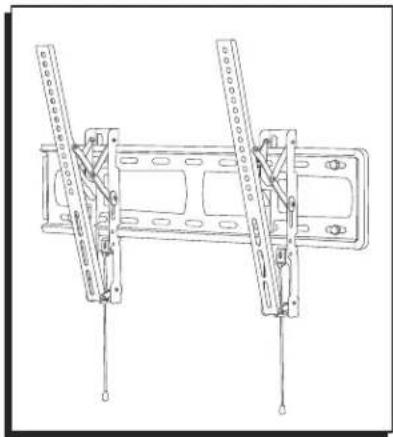

PARTES

2 Soportes

1 Placa de Pared

A6

4 Rondanas Cuadradas

2 Cubiertas de Plástico

4 Separadores 4 Rondanas

4 Tornillos Tirafondo

4 Taquetes de Plástico

4 Pernos M4 x 25 mm 4 Pernos M5 x 25 mm

4 Pernos M6 x 25 mm 4 Pernos M8 x 25 mm

INSTALACIÓN

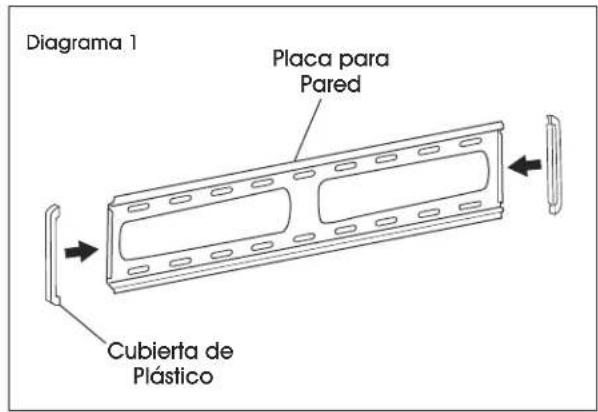

1. Fije las cubiertas de plástico a ambos extremos de la placa para pared. (Vea Diagrama 1)

Diagrama 1 Placa para Pared Cubierta de Plástico

FIJAR A LA PARED DE CONCRETO

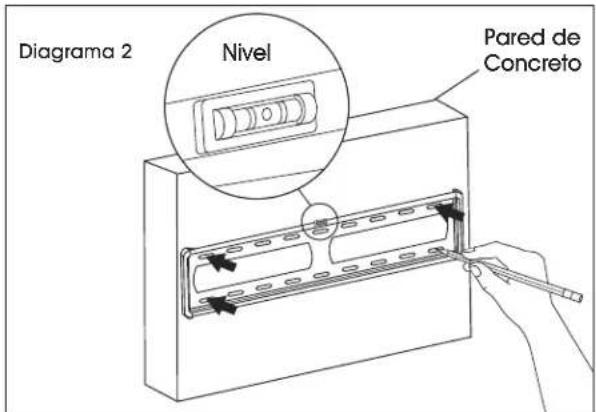

1. Alinee la placa para pared en la ubicación deseada. Coloque el nivel encima de la placa para pared para asegurarse de que esté nivelada correctamente. Marque en donde hará los orificios en los que se colocarán los tornillos. (Vea Diagrama 2)

Diagrama 2 Nivel Pared de Concreto

CONTINUACIÓN DE INSTALACIÓN

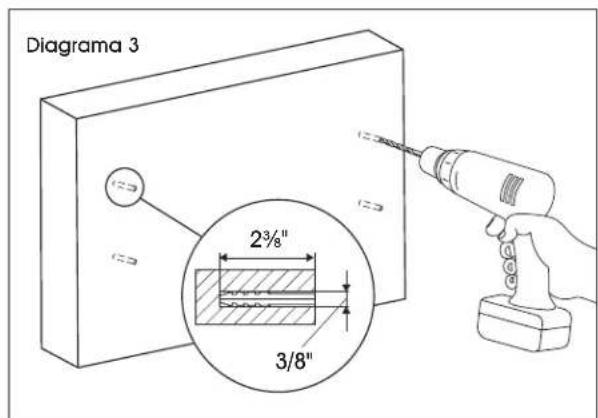

1. Taladre orificios de 2 ^3/8 " de profundidad utilizando una broca de 3/8". Inserte los taquetes de plástico (B2) en los orificios preperforados. (Vea Diagrama 3)

NOTA: Se recomienda usar una broca para mampostería para paredes de concreto.

Diagrama 3 2³/₈" 3/8"

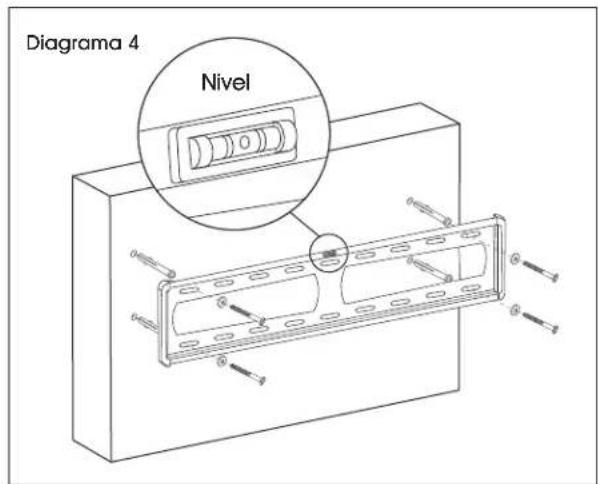

1. Mantenga el nivel magnético fijado a la placa para pared. Usando un taladro y un dado de 13 mm, instale la placa para pared en la pared utilizando tornillos tirafondo (B1) y rondanas (B3). (Vea Diagrama 4)

Diagrama 4 Nivel

FIJAR A PANEL DE YESO

¡ALTO! Si se instala en un panel de yeso, los soportes se deben fijar adecuadamente a las vigas de madera detrás de la pared.

1. Usando un detector de vigas, localice las vigas que se utilizarán para la instalación. Las vigas se encuentran normalmente a 40 cm (16") de centro a centro. En el lugar y altura deseados, marque el lugar donde se ubican las vigas.

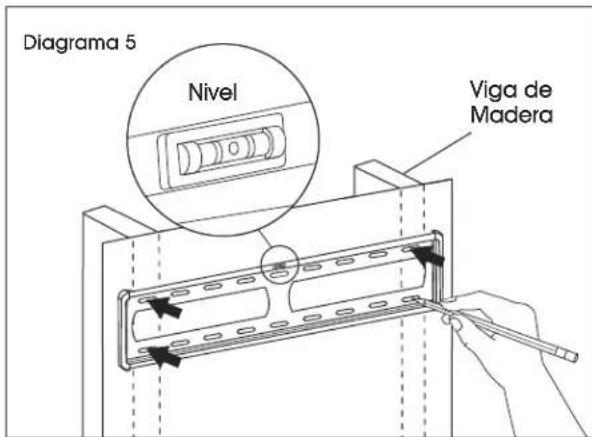

2. Alinee la placa para pared con las vigas y muévala a la ubicación deseada. Coloque el nivel encima de la placa para pared para asegurarse de que esté nivelada correctamente. Marque en donde hará los orificios en los que se colocarán los tornillos. (Vea Diagrama 5)

Diagrama 5 Nivel Viga de Madera

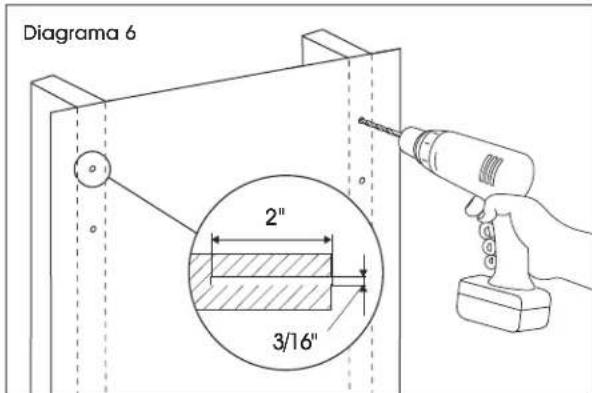

1. Taladre orificios de 2" de profundidad utilizando una broca de 3/16". (Vea Diagrama 6)

Diagrama 6 2" 3/16"

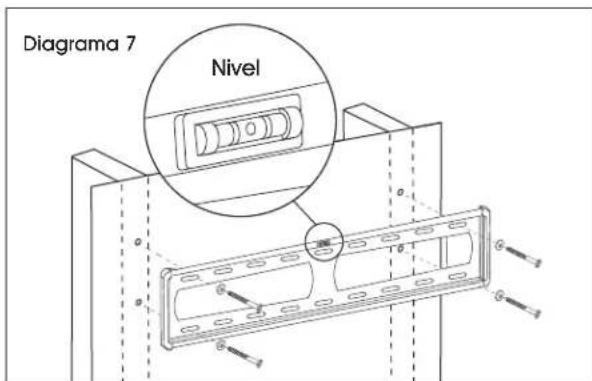

1. Mantenga el nivel magnético fijado a la placa para pared. Usando un taladro y dado de 13 mm, instale la placa para pared en la pared utilizando tornillos tirafondo (B1) y rondanas (B3). (Vea Diagrama 7)

Diagrama 7 Nivel

CONTINUACIÓN DE INSTALACIÓN

FIJAR LOS SOPORTES AL MONITOR

Determine el tamaño del tornillo compatible con el monitor. Usando las rondanas cuadradas (A6) y los separadores (A5), instale cada soporte al monitor.

RONDANA CUADRADA

Orificio chico para tornillos M4 (A1)

Orificio mediano para tornillos M5 y M6 (A2, A3)

Orificio grande para tornillos M8 (A4)

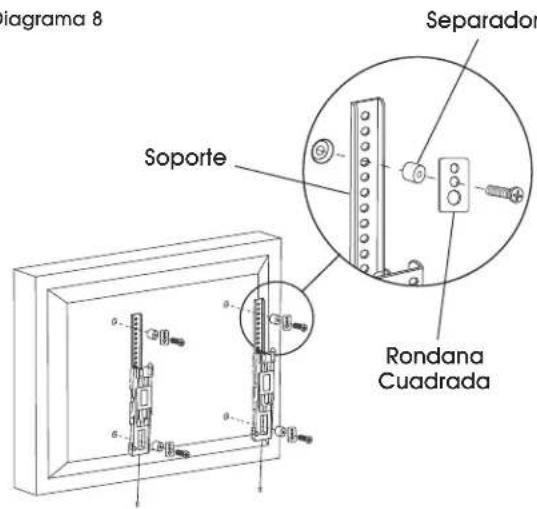

NOTA: Para monitores con respaldos lisos, utilice separadores (A5) en el exterior de los soportes. (Vea Diagrama 8)

Diagrama 8

iagrama 8 Soporte Separador Rondana Cuadrada

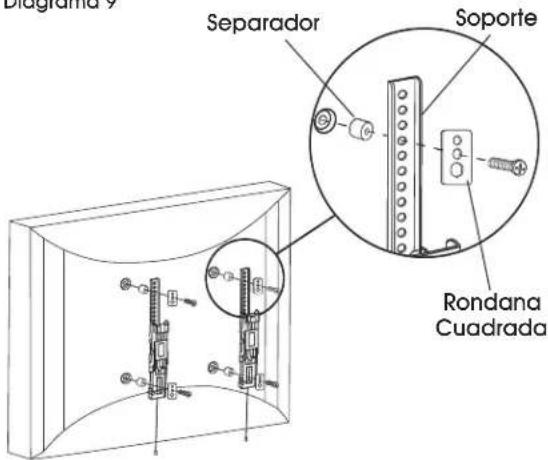

NOTA: Para monitores con respaldo curvo u obstrucciones, coloque los separadores (A5) en el lado más cercano al monitor. (Vea Diagrama 9)

Diagrama 9

Diagram 9 Separador Soporte Rondana Cuadrada

FIJAR EL MONITOR A LA PLACA PARA PARED

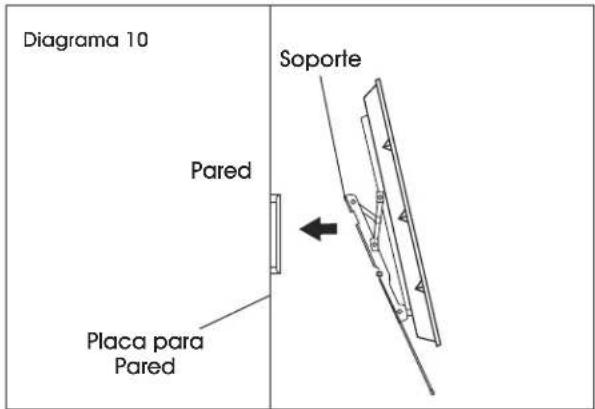

Con ayuda de otra persona, levante el monitor con cuidado y alinee sus soportes con la placa para pared. Los soportes se fijarán a la placa para pared y se asegurarán en su lugar. (Vea Diagramas 10-11)

NOTA: Los hilos utilizados para liberar el monitor de la base podrían estar visibles después de la instalación. Estos se pueden ocultar detrás del monitor utilizando las puntas magnéticas.

Diagrama 10 Pared Placa para Pared Soporte

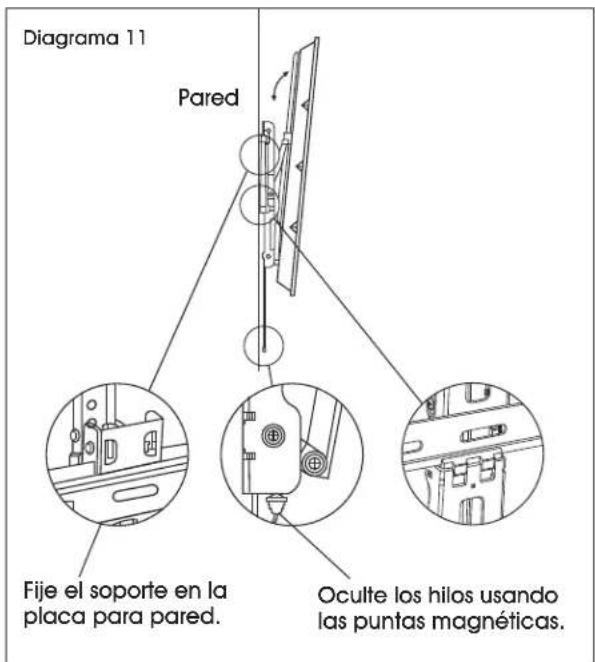

Diagrama 11 Pared Fije el soporte en la placa para pared. Oculte los hilos usando las puntas magnéticas.

CONTINUACIÓN DE INSTALACIÓN

RETIRAR EL MONITOR

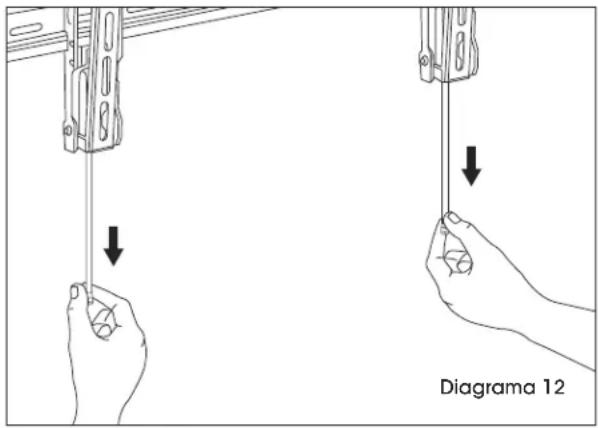

Con ayuda de una segunda persona, jale los hilos fijados a los soportes hacia abajo. Esto desbloqueará los soportes de la placa para pared y el monitor se puede retirar. (Vea Diagrama 12)

Diagrama 12
