MANUAL DE USUARIO H-5032 Uline
Para Español, vea páginas 4-6. Pour le français, consulter les pages 7-9.
TOOLS NEEDED
HERRAMIENTAS NECESARIAS
Llave Allen de 5 mm Llave de 13 mm
INSTRUCCIONES PARA CAMBIO DE BATERÍAS

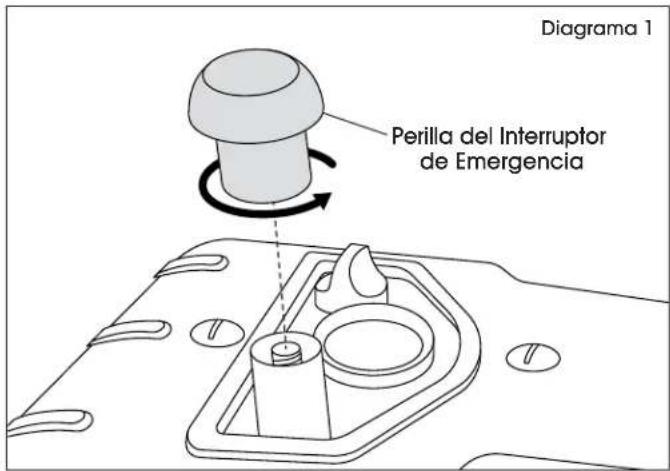

- Desenrosque la perilla del interruptor de emergencia de la parte superior del patín hidráulico. (Vea Diagrama 1)


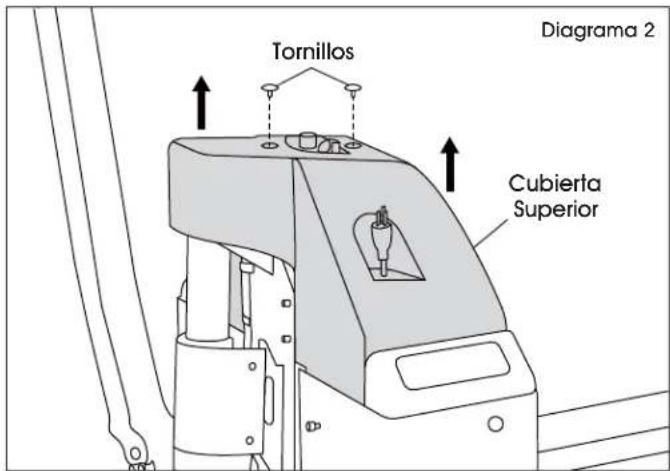

Perilla del Interruptor de Emergencia Diagrama 1- Retire dos tornillos de la cubierta superior y levante para retirarla. (Vea Diagrama 2)


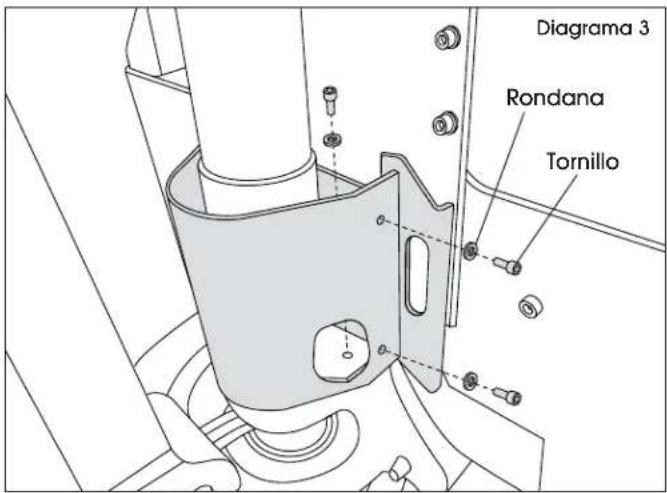

iIMPORTANTE! Si las baterías están descargadas, retire seis tornillos y rondanas (tres por lado) con la llave Allen de 5 mm de los protectores hidráulicos para levantar las horquillas manualmente. (Vea Diagrama 3)


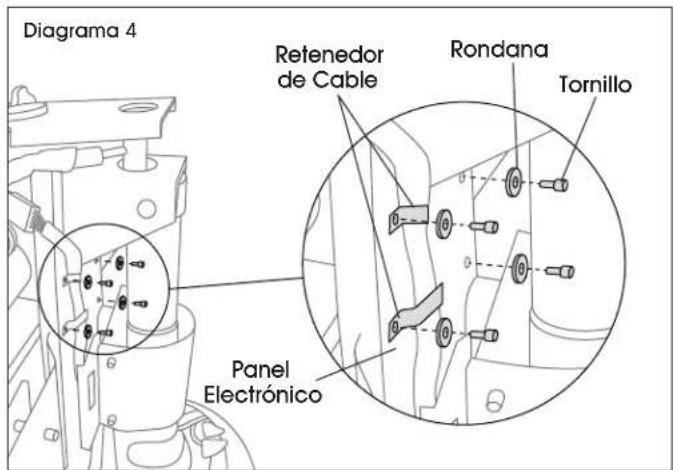

- Con una llave Allen de 5 mm, retire los cuatro tornillos y rondanas que mantienen en su lugar los retenedores del cable y el panel electrónico utilizando una llave Allen de 5 mm. (Vea Diagrama 4)


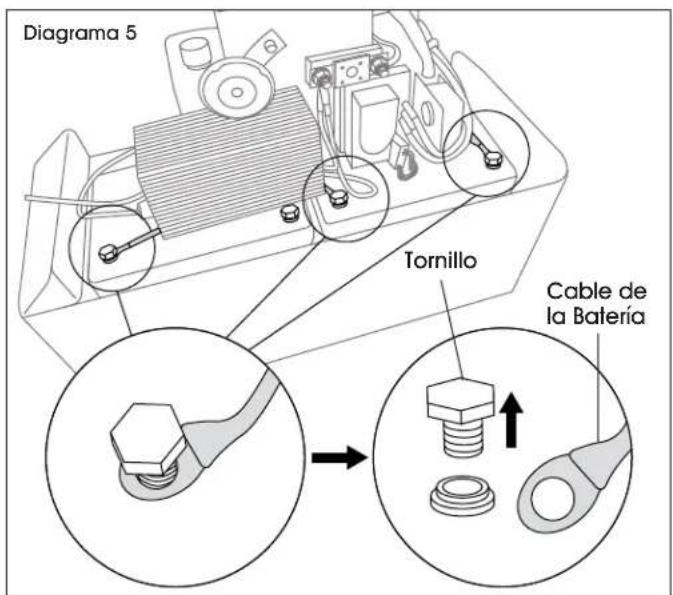

Diagrama 4 Retenedor de Cable Rondana Tornillo Panel Electrónico- Desconecte los tres cables de la batería utilizando una llave de 13 mm. (Vea Diagrama 5)


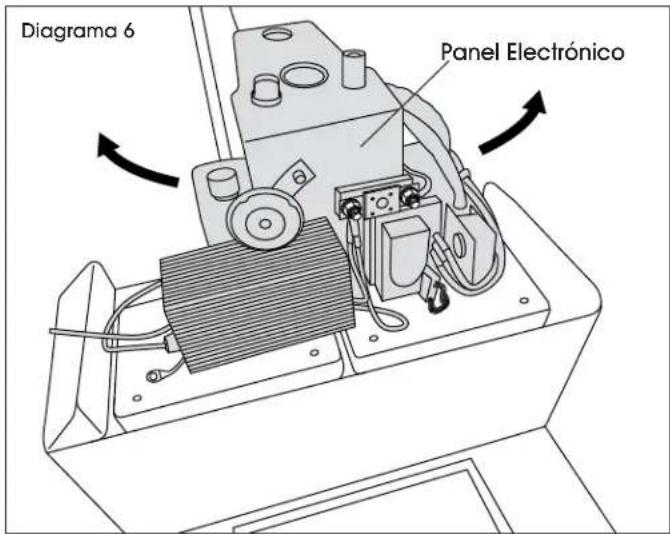

Diagrama 5 Tornillo Cable de la Batería- Gire el panel electrónico a la izquierda o derecha para despejar las baterías y retirarlas. (Vea Diagramas 6-7)


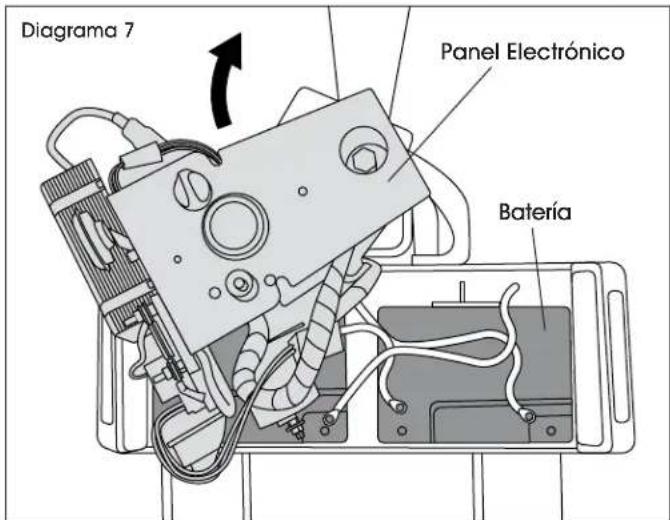

Diagrama 7 Panel Electrónico Batería- Retire las baterías antiguas y reemplácelas por nuevas.
- Reubique el panel electrónico en su lugar.
CONTINUACIÓN DE LAS INSTRUCCIONES PARA REEMPLAZO DE BATERÍAS

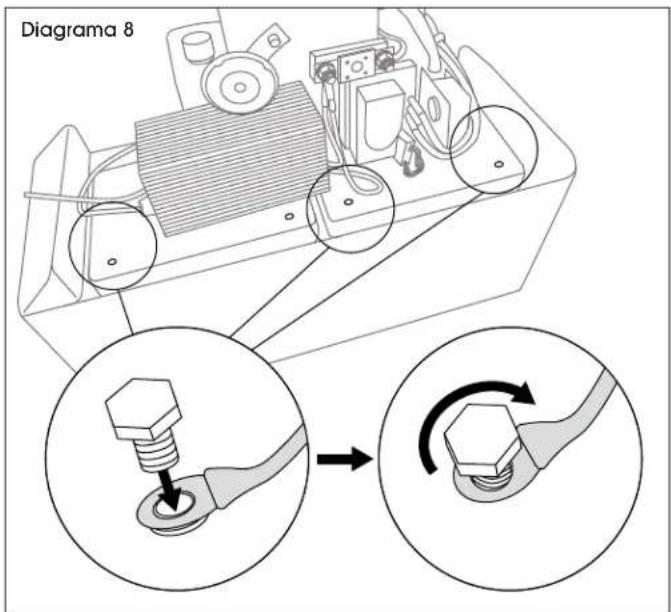

- Reconecte los cables de la batería usando una llave de 13 mm. (Vea Diagrama 8)


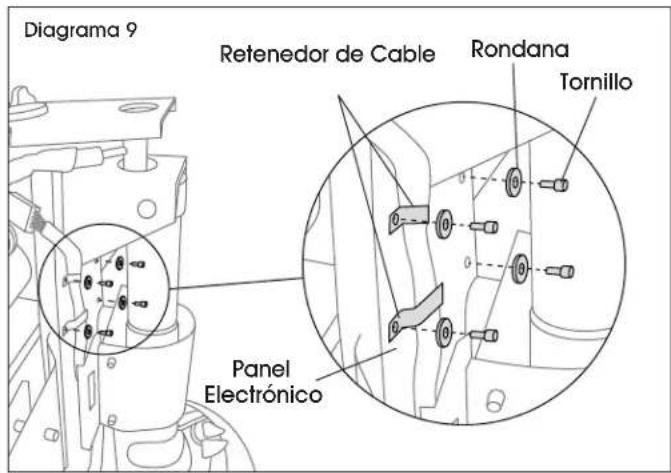

Vuelva a colocar los tornillos, rondanas y protectores que retiró anteriormente en su lugar en el panel electrónico. (Vea Diagrama 9)
-
Encienda la unidad y pruebe las funciones de elevación.
- Vuelva a colocar la cubierta superior y asegure con los tornillos que retiró anteriormente. (Vea Diagrama 10)
NOTA: Asegúrese de que los rebordes de la parte frontal y posterior de la cubierta superior estén bien colocados y dentro de la cubierta de la batería. (Vea Diagrama 10)


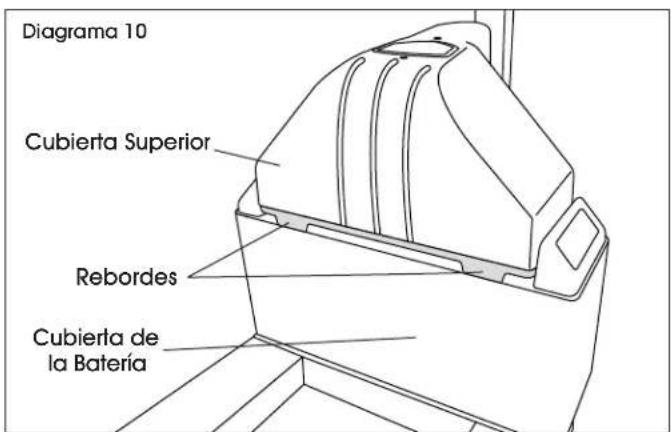

Diagrama 10 Cubierta Superior Rebordes Cubierta de la Batería
iIMPORTANTE! Asegúrese de que los retenedores de cable se instalen correctamente y sostengan el cable de manera segura.

