Caractéristiques techniques	Chariot élévateur à fourches Uline H-5032
Capacité de levage	2000 kg
Hauteur de levage	3000 mm
Longueur des fourches	1200 mm
Poids	500 kg
Type de moteur	Électrique
Utilisation	Idéal pour le transport et le levage de palettes dans les entrepôts
Maintenance	Vérifier régulièrement l'état des fourches et des roues, graissage des pièces mobiles
Sécurité	Utiliser des équipements de protection individuelle, respecter les limites de charge
Informations générales	Conforme aux normes de sécurité en vigueur, garantie de 2 ans

FOIRE AUX QUESTIONS - H-5032 Uline

Comment puis-je assembler le chariot élévateur à fourches Uline H-5032 ?

Veuillez suivre le manuel d'instructions fourni avec le produit. Assurez-vous d'avoir tous les outils nécessaires et de suivre chaque étape dans l'ordre.

Quels sont les poids maximums que le chariot élévateur Uline H-5032 peut soulever ?

Le chariot élévateur à fourches Uline H-5032 peut soulever jusqu'à 680 kg.

Le chariot élévateur Uline H-5032 est-il adapté pour une utilisation en extérieur ?

Oui, le chariot est conçu pour une utilisation en extérieur, mais évitez les surfaces irrégulières et les conditions météorologiques extrêmes.

Comment puis-je entretenir mon chariot élévateur Uline H-5032 ?

Effectuez régulièrement des vérifications des freins, des roues et des fourches. Lubrifiez les pièces mobiles et assurez-vous que les roues sont bien gonflées.

Que faire si le chariot élévateur ne se déplace pas ?

Vérifiez que les freins ne sont pas bloqués et que les roues ne sont pas obstruées. Si le problème persiste, consultez le manuel ou contactez le service client.

Comment puis-je régler la hauteur des fourches ?

Utilisez le levier de réglage situé sur le chariot pour ajuster la hauteur des fourches selon vos besoins.

Quelle est la garantie offerte avec le chariot élévateur Uline H-5032 ?

Le chariot est généralement couvert par une garantie de 1 an contre les défauts de fabrication. Veuillez consulter les documents de garantie fournis pour plus de détails.

Où puis-je trouver des pièces de rechange pour le Uline H-5032 ?

Les pièces de rechange peuvent être commandées directement sur le site web d'Uline ou auprès de distributeurs agréés.

Puis-je utiliser le chariot élévateur à fourches sur des pentes ?

Il est recommandé d'éviter les pentes raides, car cela peut compromettre la sécurité et la stabilité du chariot.

Comment puis-je nettoyer mon chariot élévateur Uline H-5032 ?

Utilisez de l'eau savonneuse et un chiffon doux pour nettoyer la surface. Évitez les nettoyants abrasifs qui pourraient endommager la peinture.

MODE D'EMPLOI H-5032 Uline

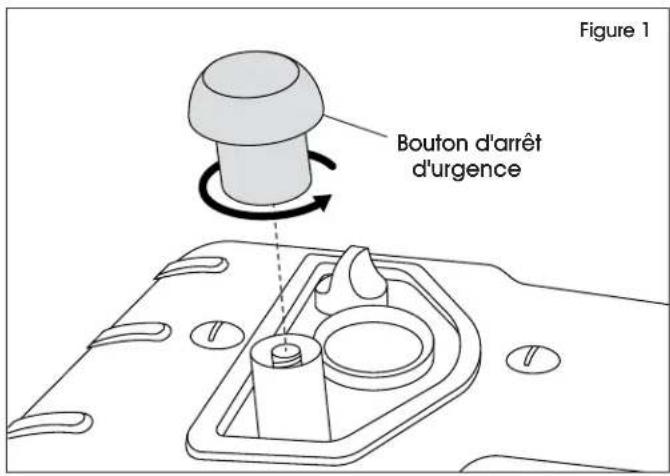

1. Dévissez le bouton d'arrêt d'urgence situé sur le dessus du transpalette. (Voir Figure 1)

Figure 1 Bouton d'arrêt d'urgence

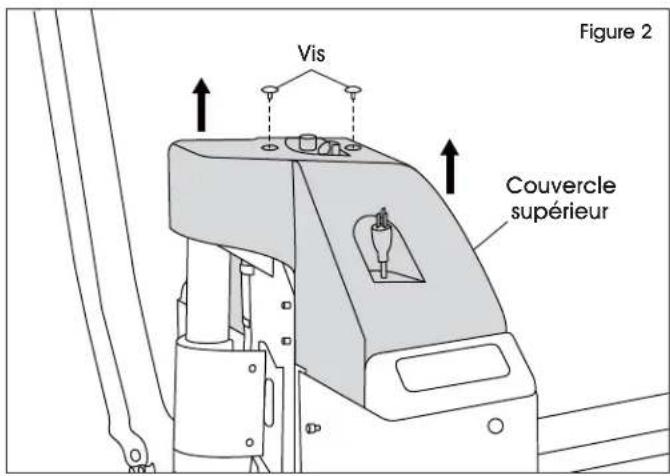

1. Retirez les deux vis du couvercle supérieur et retirez le couvercle en le soulevant. (Voir Figure 2)

Figure 2 Vis Couvercle supérieur

1. Élevez les fourches au maximum et éteignez l'appareil.

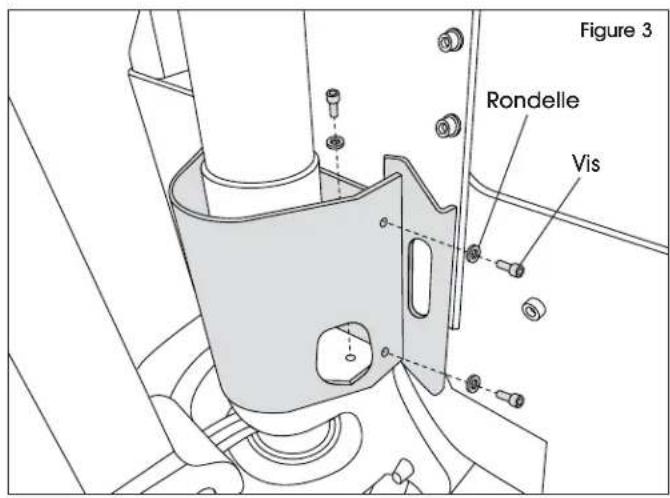

IMPORTANT! Si les batteries sont déchargées, retirez avec une clé Allen de 5 mm les six vis et six rondelles (trois de chaque côté des protections hydrauliques) pour lever les fourches manuellement. (Voir Figure 3)

Figure 3 Rondelle Vis

INSTRUCTIONS POUR REMPLACER LES BATTERIES SUITE

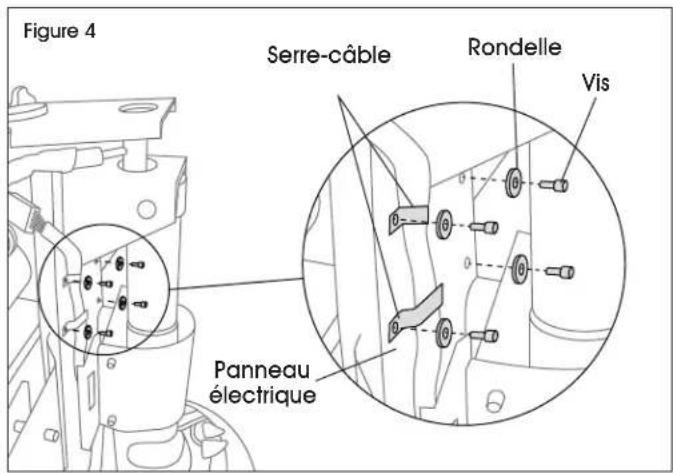

1. Retirez les quatre vis et quatre rondelles avec la clé Allen de 5 mm tout en maintenant les serre-câbles et le panneau électrique en place. (Voir Figure 4)

Figure 4 Serre-câble Rondelle Vis Panneau électrique

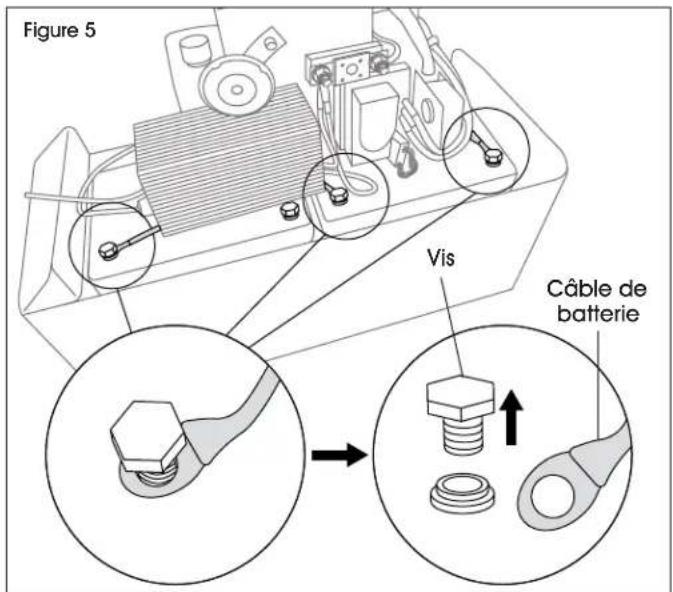

1. Déconnectez les trois câbles de batterie avec la clé de 13 mm. (Voir Figure 5)

Figure 5 Vis Câble de batterie

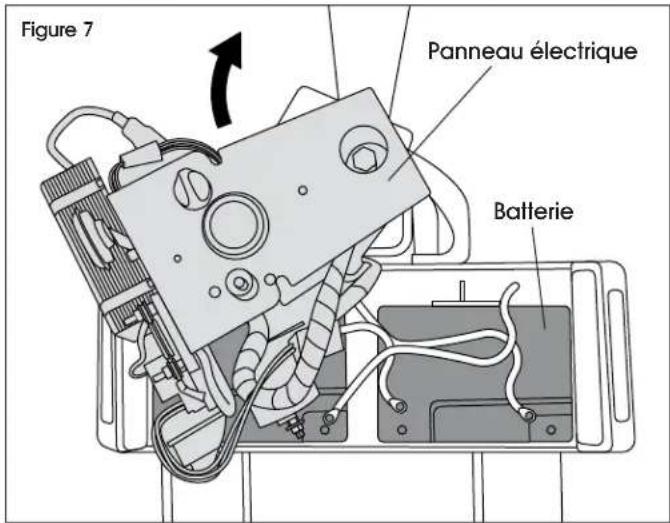

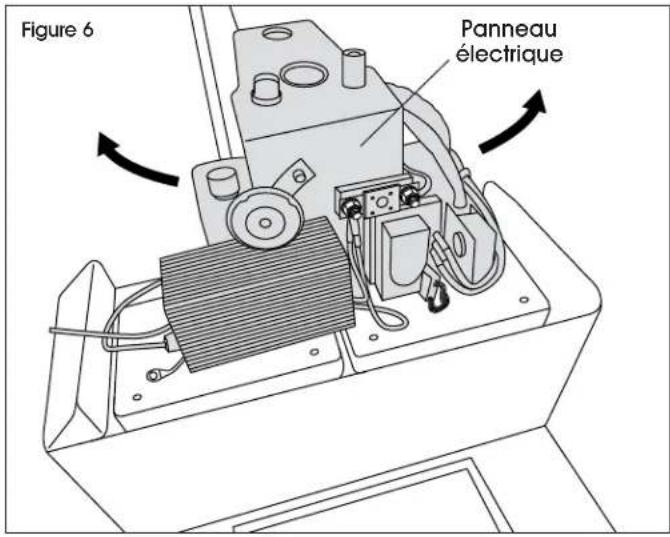

1. Faites pivoter le panneau électrique vers la gauche ou la droite afin de pouvoir dégager et retirer les batteries. (Voir Figures 6 et 7)

Figure 6 Panneau électrique

Figure 7 Panneau électrique Batterie

1. Retirez les anciennes batteries et remplacez-les par des batteries neuves.
2. Remettez le panneau électrique en place.

INSTRUCTIONS POUR REMPLACER LES BATTERIES SUITE

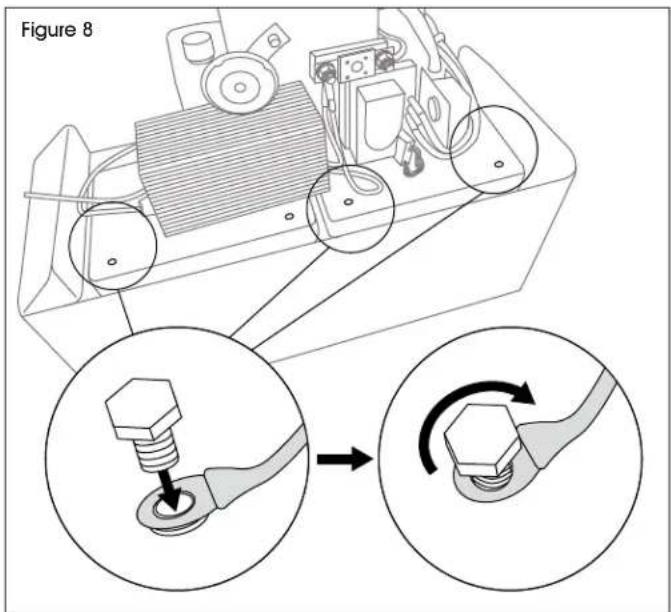

1. Reconnectez les câbles de batterie avec la clé de 13 mm. (Voir Figure 8)

Figure 8

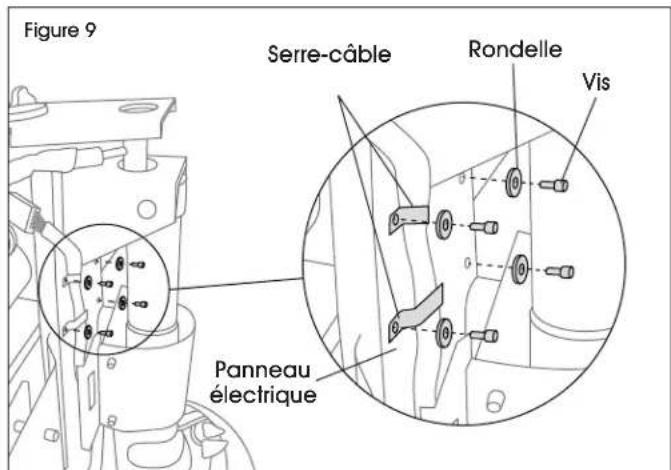

1. Remettez en place les vis, rondelles et protections précédemment retirées sur le panneau électrique. (Voir Figure 9)

IMPORTANT! Assurez-vous que les serre-câbles sont correctement installés et maintiennent fermement les câbles.

Figure 9 Serre-câble Rondelle Vis Panneau électrique

1. Allumez l'appareil et testez les fonctions de levage.

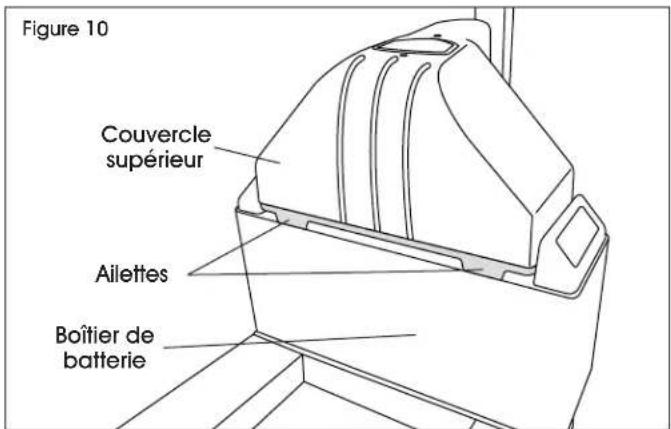

2. Replacez le couvercle supérieur et fixez-le avec les vis retirées précédemment. (Voir Figure 10)

REMARQUE : Assurez-vous que les ailettes à l'avant et à l'arrière du couvercle supérieur sont correctement positionnées à l'intérieur du boîtier de la batterie. (Voir Figure 10)

Figure 10 Couvercle supérieur Ailettes Boîtier de batterie
