Revival K-16101 - Grifo KOHLER - Manual de uso y guía de instrucciones gratis

Marca	Kohler
Modelo	Revival K-16101
Tipo de producto	Grifo de lavabo de pequeño entrecentro
Número de agujeros	3 agujeros (caño + dos manijas)
Espaciado de agujeros	Pequeño entrecentro (aproximadamente 8 pulgadas o 20 cm)
Material	Latón cromado (acabado cromado)
Altura del caño	Aproximadamente 12,7 cm (5 pulgadas)
Alcance del caño	Aproximadamente 13,3 cm (5,25 pulgadas)
Tipo de control	Manijas separadas para agua caliente y fría
Tipos de desagüe compatibles	Estilo A (con vástago) y Estilo B (con tapón)
Caudal de agua	Máximo 1,2 GPM (4,5 L/min) según los modelos
Presión de agua recomendada	20 a 80 psi (138 a 552 kPa)
Conexión de alimentación	Entradas de válvula 1/2" NPT (rosca macho)
Precauciones de instalación	Cumplir con los códigos de plomería locales, cortar el agua antes de la instalación
Mantenimiento habitual	Limpiar el aireador regularmente, usar un paño suave
Garantía	Garantía de por vida Kohler (piezas y acabado)
Reparabilidad	Piezas de repuesto disponibles (cartuchos, aireador, manijas)
Accesorios incluidos	Caño, manijas, arco, desagüe, vástagos, adaptadores

Preguntas frecuentes - Revival K-16101 KOHLER

¿Cómo instalar el grifo Revival K-16101 ?

Siga los pasos del manual: corte el agua, inserte el caño y la placa en el lavabo, fije la placa de soporte, luego instale el arco y las manijas. Apriete las tuercas a mano y verifique las fugas después de abrir el agua.

¿Qué tipos de desagüe son compatibles?

El grifo es compatible con los desagües Estilo A (con vástago) y Estilo B (con tapón). Siga las instrucciones correspondientes al desagüe suministrado con su lavabo.

¿Cómo limpiar el aireador?

Desenrosque el aireador del caño girando hacia la izquierda. Limpie los residuos bajo agua corriente y vuelva a instalarlo. Deje correr el agua después para verificar el caudal.

El grifo gotea después de la instalación. ¿Qué hacer?

Verifique que todas las tuercas estén bien apretadas, que los anillos tóricos estén en su lugar y que las conexiones de alimentación sean estancas. Si la fuga persiste, contacte a Kohler para una reparación.

¿Cuáles son las dimensiones exactas del grifo?

La altura del caño es de aproximadamente 12,7 cm y el alcance de aproximadamente 13,3 cm. Los agujeros de montaje están espaciados aproximadamente 20 cm (pequeño entrecentro).

¿Puedo instalar este grifo en un lavabo de un solo agujero?

No, el Revival K-16101 está diseñado para un lavabo de 3 agujeros (caño central más dos manijas). Para un solo agujero, use un modelo de palanca única.

¿Cuál es la garantía de este grifo?

Kohler ofrece una garantía de por vida en las piezas y el acabado. Consulte el sitio web de Kohler para más detalles.

¿Cómo ajustar la posición de las manijas?

Retire las tapas y manijas, reposicione los adaptadores estriados en los vástagos de válvula hasta el alineamiento correcto, luego vuelva a apretar.

El desagüe no se cierra correctamente. ¿Cómo ajustar?

Ajuste el vástago de elevación: desenrosque la tuerca del tapón, alargue o acorte el vástago para que el tapón se levante aproximadamente 1 cm en posición abierta, luego vuelva a apretar.

¿Dónde encontrar piezas de repuesto?

Las piezas de repuesto (cartuchos, aireador, manijas, juntas) están disponibles en Kohler o en distribuidores autorizados. Use el número de modelo K-16101.

MANUAL DE USUARIO Revival K-16101 KOHLER

Los números de productos seguidos de

M corresponden a México (Ej. K-12345M)

Español, página" Español-1"

116370-2-AB

THE BOLD LOOK OF KOHLER®

Guía de instalación Conjunto de grifería de lavabo

Herramientas y materiales

Llave ajustable Masilla de plomería Cinta para rosca

Juego de destornilladores

Gracias por elegir los productos de Kohler

Apreciamos su elección por la calidad de Kohler. Dedique unos minutos para leer este manual antes de comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en contactarnos. Nuestros números de teléfono y nuestra página web se encuentran en la última página. Gracias nuevamente por escoger a Kohler.

Antes de comenzar

□ Cumpla con todos los códigos locales de plomería y de construcción.
□ Cierre el suministro principal de agua.
□ De ser posible, instale la grifería antes de instalar el lavabo.
□ Revise las tuberías de suministro para determinar si están dañadas. Reemplácelas de ser necesario.
□ La empresa Kohler se reserva el derecho de modificar el diseño de la grifería sin previo aviso, tal como se especifica en la lista de precios.

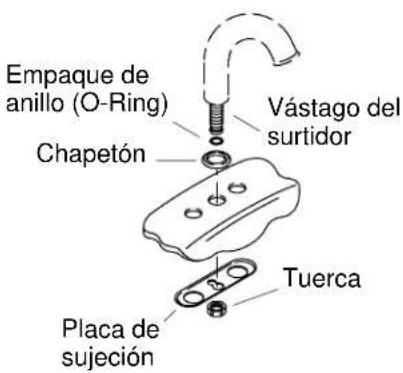

Empaque de anillo (O-Ring) Chapetón Vástago del surtidor Tuerca Placa de sujeción

1. Instalación del surtidor

□ Deslice el chapetón por el vástago del surtidor, de manera que el empaque sobre el chapetón esté orientado hacia abajo.
□ Inserte el surtidor y el chapetón a través del orificio del lavabo.
Por debajo del lavabo, coloque la placa de sujeción en el vástago del surtidor, de manera que el borde plano de la placa esté en contacto con la superficie del lavabo.
□ Sostenga el surtidor en posición y fije con la tuerca.
□ Apriete la tuerca con una llave.

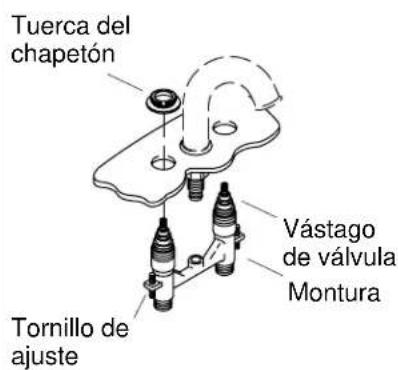

Tuerca del chapetón Vástago de válvula Montura Tornillo de ajuste

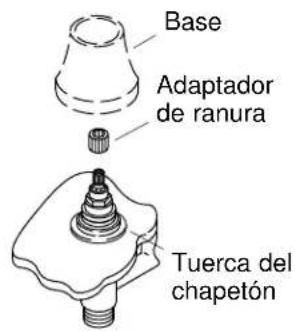

Base Adaptador de ranura Tuerca del chapetón

2. Instalación de la grifería

□ Inserte la montura a través de los orificios de la grifería, de manera que la válvula del agua fría (azul) esté a la derecha.
□ Presione el surtidor para fijarlo a la montura.
□ Retire las tuercas de chapetón de las bases y enrósquelas en los vástagos de válvula. Apriete bien con la mano.
□ Enrosque los tornillos de ajuste en la montura y apriételos bien de forma uniforme contra la placa de fijación hasta que estén fijos.
□ Presione los adaptadores de ranura hasta la mitad sobre las ranuras de la espiga de la válvula.
□ Instale las bases sin apretar en las tuercas del chapetón y monte parcialmente las manijas en las espigas de válvula.
□ Compruebe la alineación de las manijas. Para corregir la alineación, retire la manija y la base y reinstale el adaptador de ranura en la espigas de válvula hasta que la alineación sea satisfactoria.
□ Apriete bien las bases en las tuercas de chapetón con la mano.
□ Monte las manijas e instálelas en los adaptadores de ranura con un tornillo y una arandela de presión.
□ Presione los tapones en las manijas.

3. Elija el tipo de desagüe

• Consulte las ilustraciones de arriba para determinar el estilo de desagüe incluido con su grifería.
  □ Siga las instrucciones del estilo de su desagüe.

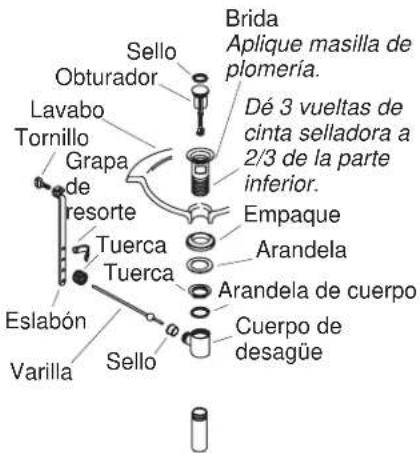

Brida Aplique masilla de plomería. Sello Obturador Lavabo Tornillo Grapa de resorte Tuerca Tuerca Eslabón Varilla Sello Dé 3 vueltas de cinta selladora a 2/3 de la parte inferior. Empaque Arandela Arandela de cuerpo Cuerpo de desagüe

4. Instalación del desagüe - Estilo A

□ Retire el material protector de la brida.
□ Cubra dos tercios de la parte inferior de las roscas en la brida dando tres vueltas con cinta selladora.
□ Aplique una tira de masilla de plomería u otro sellador en la parte inferior de la brida, según las instrucciones del fabricante.
□ Inserte la brida en el orificio de desagüe del aparato sanitario.
□ Monte el empaque (con la parte cónica hacia arriba) y la arandela en la brida, y enrosque la tuerca en la brida parcialmente. No apriete la tuerca completamente en este momento.
□ Instale la arandela del cuerpo y el cuerpo de desagüe con el orificio de sellado orientado hacia el dorso del aparato sanitario, y apriete bien la tuerca. Tenga cuidado de no rayar el acabado.
□ Elimine el exceso de masilla de plomería o sellador.
□ Introduzca el obturador en la brida.
□ Inserte el sello dentro del orificio de sellado en el cuerpo.

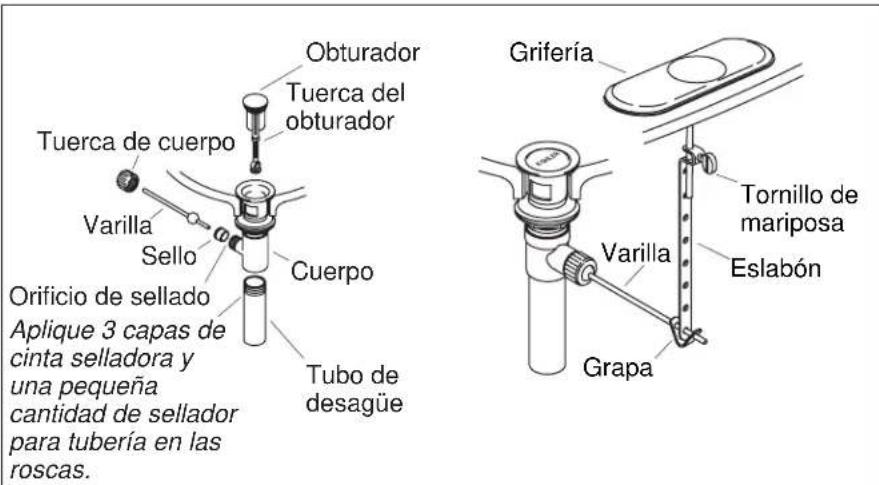

Obturador Tuerca del obturador Tuerca de cuerpo Varilla Sello Orificio de sellado Aplique 3 capas de cinta selladora y una pequeña cantidad de sellador para tubería en las roscas. Cuerpo Tubo de desagüe Grifería Tornillo de mariposa Eslabón Varilla Grapa

5. Termine la instalación del desagüe - Estilo A

□ En las instalaciones normales, inserte el extremo corto de la varilla en el orificio de sellado del cuerpo y por debajo del obturador. Cuando realice instalaciones resistentes al vandalismo, inserte la varilla a través del orificio en el obturador. Fije con la tuerca del cuerpo.
Retire y ajuste el obturador de manera que se levante aproximadamente 3/8" (1 cm) al abrirse. Para ajustarlo, afloje la tuerca del obturador y acorte o extienda el obturador cuanto sea necesario. Apriete la tuerca del obturador.
□ Dé tres vueltas a las roscas del tubo de desagüe con cinta selladora y aplique una pequeña cantidad de sellador para tuberías a las roscas.
□ Enrosque el tubo de desagüe en el cuerpo y apriételo bien.
□ Deslice un extremo de la grapa por la varilla. Deslice el eslabón por la varilla con el tornillo de mariposa orientado hacia la parte posterior del aparato sanitario.
□ Apriete el otro extremo de la grapa, alineando el orificio con la varilla.
□ Mueva el eslabón a la posición correcta, apretando la grapa con los dedos y deslizándolo por la varilla.
□ Inserte la varilla del tirador en el orificio de la grifería, y luego en el orificio del eslabón.

Termine la instalación del desagüe - Estilo A (cont.)

□ Apriete el tornillo de mariposa en el eslabón de manera que la perilla del tirador de desagüe sobresalga por el orificio del tirador de desagüe.

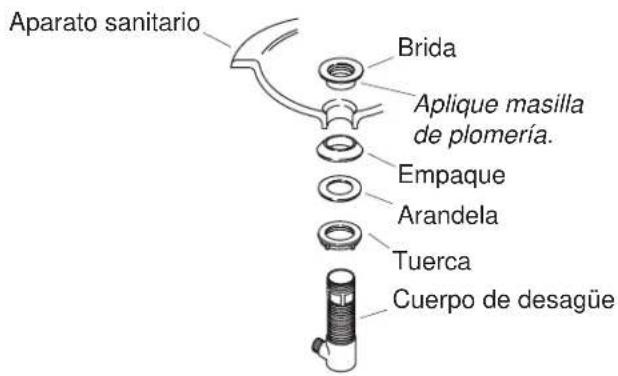

Aparato sanitario Brida Aplique masilla de plomería. Empaque Arandela Tuerca Cuerpo de desagüe

6. Instalación del desagüe - Estilo B

□ Retire la cubierta protectora de la brida.
□ Aplique una tira de masilla de plomería u otro sellador en la parte inferior de la brida, según las instrucciones del fabricante.
□ Monte la tuerca, la arandela plana y el empaque cónico (con la parte cónica hacia arriba) por completo en el cuerpo.
- Inserte el cuerpo de desagüe en el orificio de desagüe por la parte inferior del aparato sanitario.
□ Apriete bien la brida en el cuerpo de desagüe con la mano por la parte superior del aparato sanitario.
□ Asegúrese de que el orificio de sellado del cuerpo de desagüe esté orientado hacia el dorso del aparato sanitario y apriete bien la tuerca.
□ Elimine el exceso de masilla de plomería o sellador.

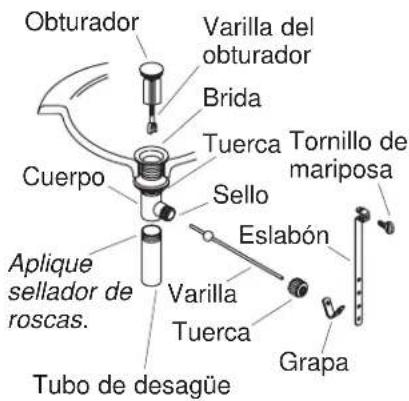

Obturador Varilla del obturador Brida Tuerca Tornillo de mariposa Cuerpo Sello Eslabón Aplique sellador de roscas. Varilla Tuerca Tubo de desagüe Grapa

7. Termine la instalación del desagüe - Estilo B

□ Empuje el sello dentro del orificio de sellado en el cuerpo.
□ Introduzca el obturador en la brida.
□ En las instalaciones normales, inserte el extremo corto de la varilla en el orificio de sellado del cuerpo y por debajo del obturador. Cuando realice instalaciones resistentes al vandalismo, inserte la varilla a través del orificio en el obturador. Apriete la tuerca del cuerpo a mano.
Retire y ajuste el obturador cuanto sea necesario, de manera que se levante aproximadamente 3/8" (1 cm) al abrirse. Para ajustarlo, gire la varilla roscada del obturador hacia dentro o fuera según sea necesario. Vuelva a apretar la tuerca del obturador.
□ Aplique cinta selladora de roscas a las roscas del tubo de desagüe y enrosque el tubo de desagüe en el cuerpo. Apriete bien el tubo de desagüe.
□ Deslice un extremo de la grapa por la varilla. Deslice el eslabón por la varilla con el tornillo de mariposa orientado hacia la parte posterior del aparato sanitario.
□ Apriete el otro extremo de la grapa, alineando el orificio con la varilla. Mueva el eslabón a la posición correcta, apretando la grapa con los dedos y deslizándolo por la varilla.
- Inserte la varilla del tirador en el orificio de la grifería, y luego en el orificio del eslabón.

Termine la instalación del desagüe - Estilo B (cont.)

□ Apriete el tornillo de mariposa en el eslabón de manera que la perilla del tirador de desagüe sobresalga 1/2" (1,3 cm) por el orificio del tirador de desagüe.

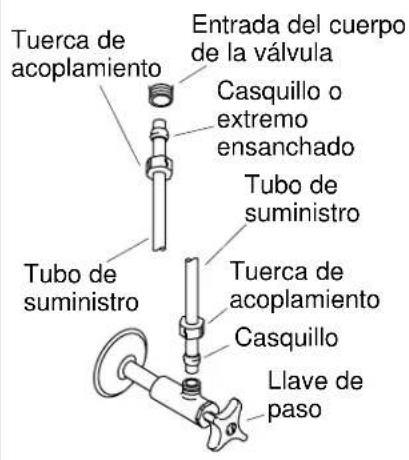

Tuerca de acoplamiento Entrada del cuerpo de la válvula Casquillo o extremo ensanchado Tubo de suministro Tuerca de acoplamiento Casquillo Llave de paso

Surtidor Aireador

8. Conexiones de suministro

□ Conecte los tubos de suministro a las entradas de la válvula y a las llaves de paso. (El lado izquierdo es para el agua caliente y el derecho, para el agua fría.)
□ Apriete todas las conexiones con una llave.

9. Verificación de la instalación

□ Conecte el tubo de desagüe y el sifón tipo P.
□ Asegúrese de que todas las conexiones estén apretadas.
□ Gire el aireador hacia la izquierda para quitarlo.
□ Abra el suministro principal de agua y verifique que no haya fugas. Repare según sea necesario.
□ Abra las válvulas del agua fría y caliente, y deje que el agua corra durante un minuto para eliminar los residuos. Verifique que no haya fugas. Cierre las llaves de paso.
□ Limpie el aireador y vuelva a instalarlo.

USA: 1-800-4-KOHLER

Canada: 1-800-964-5590

México: 001-877-680-1310

kohler.com

THE BOLD LOOK

OF KOHLER.

©2004 Kohler Co.

116370-2-AB
