| Tipo de producto | Accesorio de bidé no eléctrico para inodoro |
| Marca | Brondell |
| Modelo | FreshSpa Comfort+ FSR-25 (Doble temperatura) |
| Dimensiones del producto | 26,7 cm x 39 cm x 7,6 cm |
| Peso del producto | 0,36 kg |
| Alimentación de agua | Agua fría y agua caliente (conexión doble) |
| Presión de agua requerida | 20 psi – 100 psi (1,4 – 6,9 bar) |
| Material principal | ABS de alta calidad con panel integral |
| Tipo de boquillas | Boquillas separadas para lavado frontal (femenino) y trasero, retráctiles y autolimpiantes |
| Ajuste del lavado | Presión de agua ajustable mediante selector giratorio |
| Ajuste de temperatura (modelo doble) | Dial de temperatura ajustable (frío a tibio) |
| Tipo de válvula | Válvula en T metálica con núcleo de cerámica, construcción monobloque |
| Mangueras incluidas | Manguera de agua fría metálica trenzada, manguera flexible para agua caliente |
| Instalación | Fácil, adaptación ajustable al inodoro, todos los accesorios incluidos |
| Alimentación eléctrica | Ninguna (no requiere electricidad ni pilas) |
| Garantía | 1 año en piezas y mano de obra |
| Mantenimiento y limpieza | Limpiador suave (tipo Simple Green o Windex), no frotar ni usar abrasivos |
| Seguridad | Riesgo de quemaduras: temperatura máxima 49 °C, precaución al mezclar agua caliente/fría |
| Contenido del paquete | Fijación del bidé, soportes de montaje, 2 válvulas en T (agua fría 7/8 pulg, agua caliente 3/8 pulg), manguera metálica trenzada, mangueras flexibles de agua caliente, arandelas, cinta de teflón, tapones |
| Uso | Lavado frontal (antihorario), lavado trasero (horario), limpieza de boquilla (posición central) |
Preguntas frecuentes - FreshSpa Comfort+ FSR-25 Brondell
Preguntas de los usuarios sobre FreshSpa Comfort+ FSR-25 Brondell
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Baño en formato PDF gratis! Encuentra tus instrucciones FreshSpa Comfort+ FSR-25 - Brondell y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. FreshSpa Comfort+ FSR-25 de la marca Brondell.
MANUAL DE USUARIO FreshSpa Comfort+ FSR-25 Brondell
Este manual incluye información importante de seguridad. Lea este manual atentamente antes de empezar a usar su accesorio para bidé FreshSpa Comfort+ y guárdelo para consultarlo en el futuro.
INFORMACIÓN GENERAL
15 INFORMACIÓN DEL PRODUCTO
16 Especificaciones del Producto
17 Dimensiones del Producto
18 Piezas del Producto
INFORMACIÓN TÉCNICA
26 MANTENIMIENTO
27 ESPECIFICACIONES
28 GARANTÍA
29 CONTACTO
INSTALACIÓN DEL PRODUCTO
19 INSTALACIÓN DEL PRODUCTO
19 Antes de Realizar la Instalación
20 Instalación
21 Cómo conectar la entrada del suministro de agua caliente
22 Cómo instalar el accesorio para bidé
TRADUCCIONES
01 INGLÉS
15 ESPAÑOL
30 FRANCÉS
Funciones del FSR-15 de Temperatura Ambiente
Boquillas independientes de lavado frontal (femenino) y trasero
Material ABS de alta calidad con panel de una sola pieza
Boquillas higiénicas retráctiles
Boquillas autolimpiantes
Presión del agua ajustable
Válvula central interior de cerámica con diseño patentado de una sola pieza
Válvula en T de 7/8" en metal de alta calidad
Manguera de agua fría de metal trenzado resistente
No se necesita suministro de electricidad ni baterías
Instalación sencilla y ajuste adaptable al inodoro
Se incluyen todos los accesorios necesarios para la instalación estándar
Garantía de un año
Funciones Únicamente del FSR-25 de Doble Temperatura
Tubería para agua caliente durable y resistente a las altas temperaturas
Opciones de bidé de lavado con agua caliente y fría
Temperatura de agua ajustable
Válvula en T de 38 " en metal de alta calidad

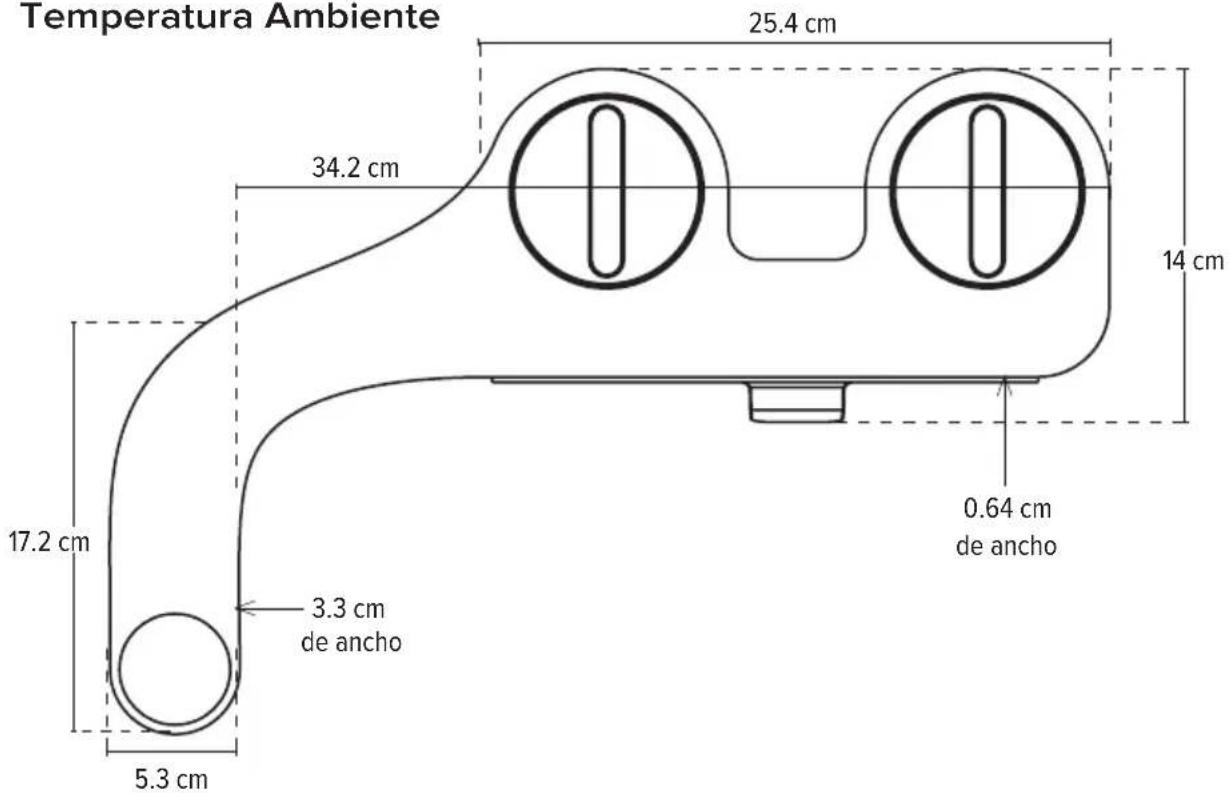

FreshSpa Comfort+
Temperatura Ambiente


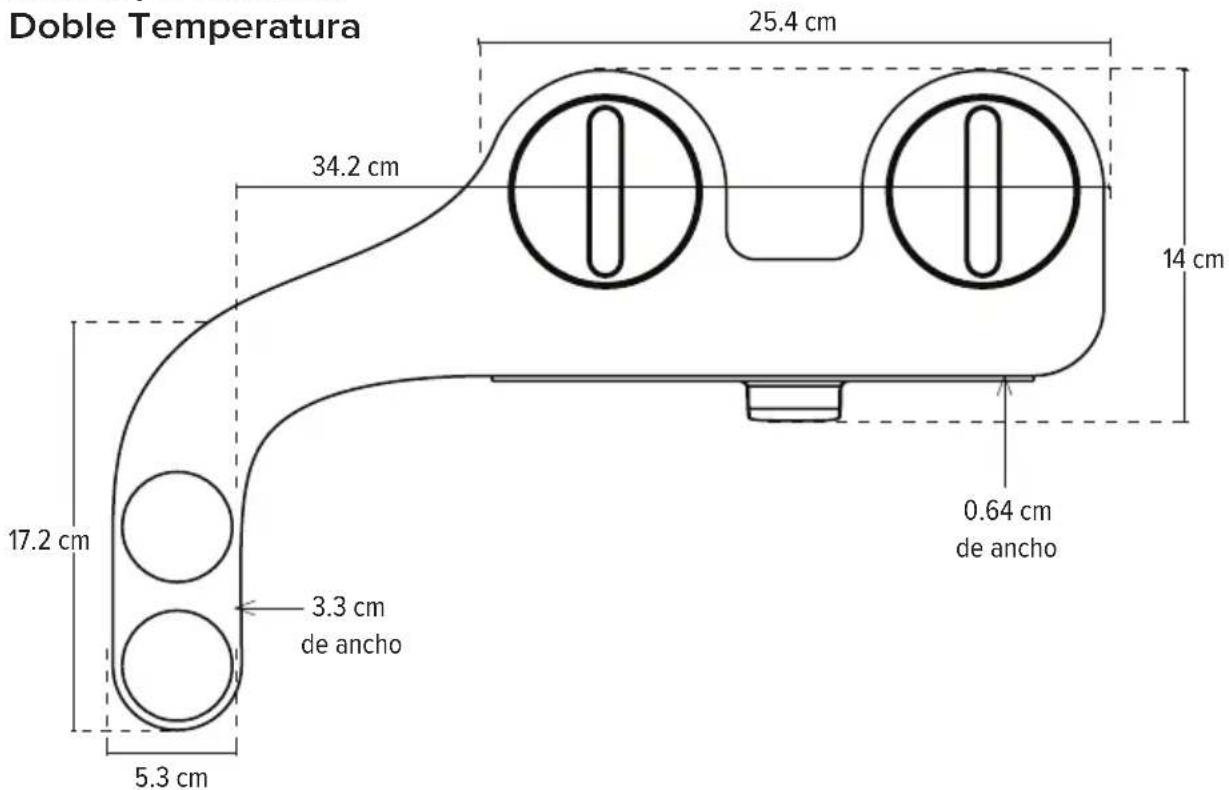

Doble Temperatura

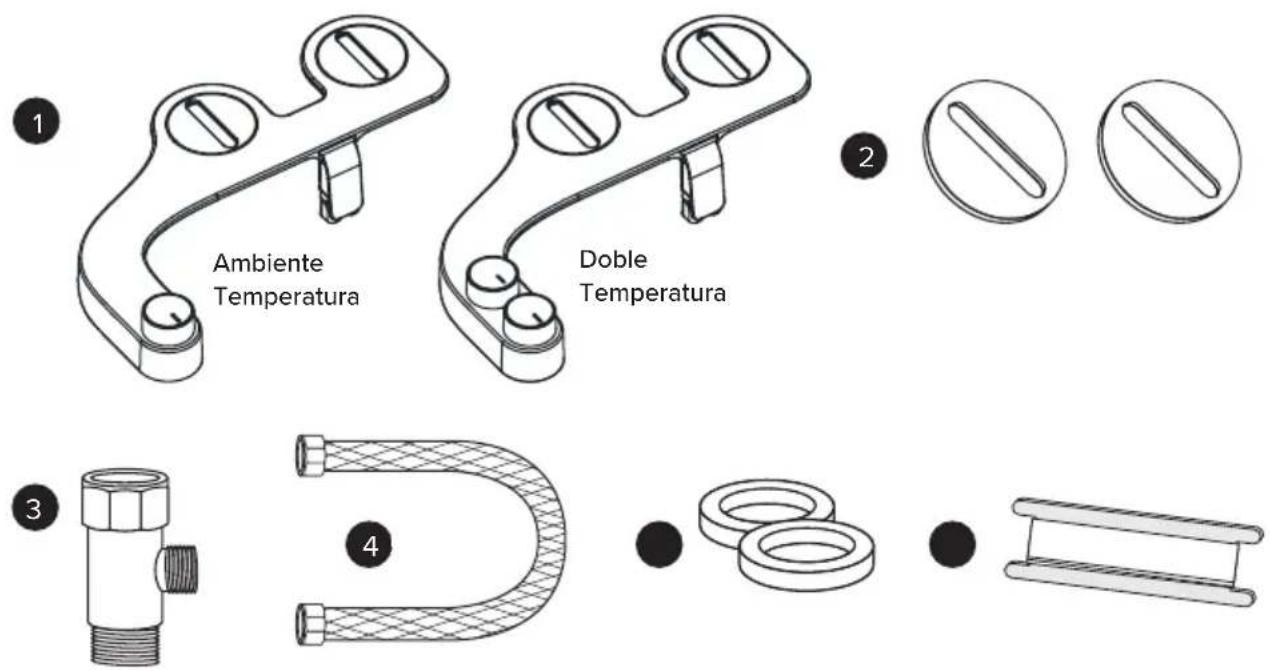

- Accesorio Para Bidé
- Soportes de Montaje Ajustables
-
Conector de Agua Fría de Válvula en T (7/8" x 7/8" x 3/8")
-
Manguera de Agua Fría de Metal Trenzado
- Arandelas Grandes de Goma (2)
- Cinta de Teflón


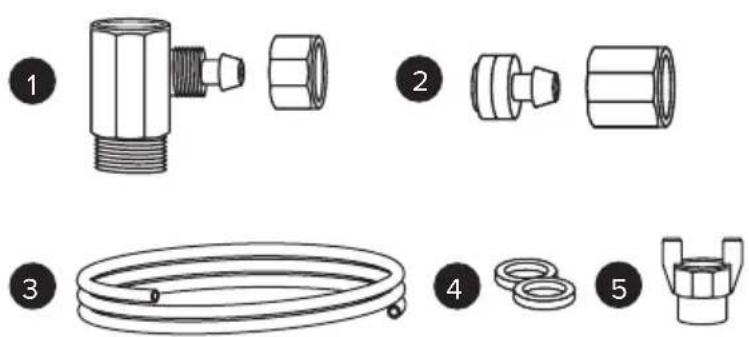

Ambiente Temperatura Doble Temperatura 2 3 4Solo Piezas de Temperatura Dual
- Válvula en T para agua Caliente de 38 " con Conector de Presión de 14 " y Tapón de Presión
- Conector de Presión de la Tubería de Agua Caliente con Tapón de Presión
- Tubería Flexible Para Agua Caliente de 1/4"
- Arandelas Pequeñas de Goma (2)
- Tapón de la Entrada del Suministro de Agua Caliente
Antes de Realizar la Instalación
IMPORTANTE:
Tenga en cuenta que la válvula en T para agua fría provista se debe instalar en la válvula de llenado debajo del tanque del inodoro y NO en la entrada del suministro de agua fría que sale de la pared.
IMPORTANTE:
La válvula en T para el agua caliente se instalará en la entrada del suministro de agua caliente debajo del lavabo del baño. Si no tiene acceso a la válvula de llenado debajo del lavabo del baño, consulte nuestro sitio www.brondell.com o comuníquese con nosotros al 1-888-542-3355 para obtener más ayuda.
Solo para el modelo FSR-25 de doble temperatura:
Verifique el tamaño de la conexión de entrada del suministro de agua caliente (probablemente se encuentre debajo del lavabo o lavamanos). Debe ser una conexión de 38 " para que la válvula en T se pueda ajustar e instalar dentro correctamente.
IMPORTANTE:
Si se trata de una conexión de 1/2" tendrá que comprar el siguiente adaptador reductor, que podrá encontrar por Internet y en muchas tiendas de productos de plomería:
Adaptador reductor, hembra NPT de 12 " x 38 " de compresión macho
Verifique el Tubo del Suministro de Agua
Verifique el tubo de suministro de agua que conecta
la válvula de llenado del tanque del inodoro con la válvula de corte en la pared. Si se trata de una tubería rígida, tendrá que comprar una manguera flexible de suministro de agua para remplazarla antes de instalar el FreshSpa Comfort+.
El largo de la manguera puede variar y la conexión superior debe ser para una válvula de flotador de 78 " para conectarla a la válvula en T que se instalará debajo del tanque del inodoro. La conexión inferior puede variar (por lo general, son de compresión hembra de 38 " y 12 ]).
INSTALACIÓN DEL PRODUCTO
Instalación
Lea atentamente estas instrucciones antes de instalar su FreshSpa Comfort+. De lo contrario, podrían surgir problemas, como inundaciones, fugas o daños al producto.

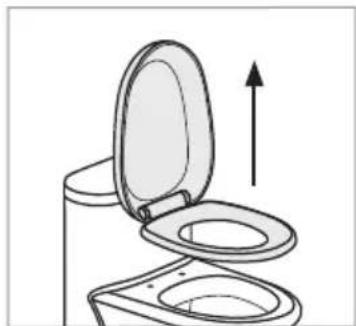

- Cómo retirar el asiento para inodoro existente.
a. Levante las cubiertas de las bisagras y use un destornillador Phillips o de cabeza plana para retirar los pernos de montaje. Es posible que también tenga que aflojar los pernos de montaje que se encuentran debajo del asiento.
b. Retire el asiento para inodoro y déjelo a un lado, junto con los pernos y las herramientas.
- Cierre la válvula de suministro de agua y descargue el inodoro.
a. Cierre la válvula de suministro de agua para detener el flujo de agua. b. Descargue el inodoro y mantenga la manija presionada para que el tanque se vacíe por completo.

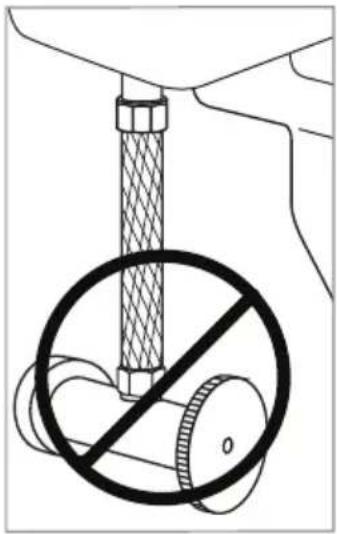

c. Desconecte la manguera del suministro de agua del tanque del inodoro.
No la desconecte de la válvula de suministro de agua.
- Conecte la válvula en T de la entrada de agua fría a la válvula de llenado del tanque del inodoro.
a. Instale la válvula en T de 78 " de la entrada de agua fría con una o las dos arandelas grandes de goma en la conexión de entrada de agua que se encuentra en la parte inferior del tanque del inodoro.
b. Conecte el tubo de suministro de agua fría de la pared a la parte inferior de la válvula en T.
- Conecte la manguera del bidé a la válvula en T.
Conecte un extremo de la manguera del bidé de metal trenzado del aguafría al extremo libre de la válvula en T.
PARA EL MODELO DE TEMPERATURA AMBIENTE, NO SIGA LOS PRÓXIMOS PASOS Y VAYA A LA SECCIÓN "CÓMO INSTALAR EL ACCESORIO PARA BIDÉ" EN LA PÁGINA 22. PARA EL MODELO DE DOBLE TEMPERATURA, CONTINÚE.
- Instale el tapón de la entrada del suministro de agua caliente.
a. Si solo va a conectar el suministro de agua fría, debe colocar el tapón de suministro de agua caliente (que está incluido; consulte la página 18) en la conexión de agua caliente de su Swash (consulte el diagrama)
b. Después de instalar el tapón del agua caliente, continúe con la sección "Cómo instalar el accesorio para bidé" en la página 22. Si también quiere conectar el suministro de agua caliente, continúe con la sección "Cómo conectar la entrada de agua caliente".
IMPORTANTE:
De lo contrario, el suministro de agua caliente goteará cuando use.
Cómo Conectar la Entrada del Suministro de Agua Caliente
- Conecte la entrada de agua caliente.
a. Ubique el tubo de la entrada de agua caliente en su baño, debajo del lavabo o lavamanos, y cierre por completo la válvula de suministro de agua.
b. Abra el grifo del agua caliente en el lavabo para que salga toda el agua del tubo.
c. Desconecte la manguera de entrada del agua caliente del lavabo de la válvula cerrada. Quizás tenga que usar una llave inglesa compatible de 3/8" u otra herramienta similar (no incluida).
IMPORTANTE:
Es posible que quede agua residual en la manguera. Utilice un recipiente pequeño o una toalla para recogerla.
- Instale la válvula en T de 38 " del agua caliente y las arandelas de goma pequeñas según sea necesario en la válvula cerrada del agua caliente debajo del lavabo.
- Vuelva a conectar el tubo de entrada del agua caliente con el extremo libre (superior) de la válvula en T.
- Si no lo retiró aún, desatornille el tapón de presión que cubre el conector de presión de la válvula en T.
a. Deslice el tapón de presión sobre el extremo libre de la tubería flexible del agua caliente con la rosca hacia el extremo interior.
b. Presione la tubería flexible del agua caliente sobre el conector de presión.
IMPORTANTE:
Asegúrese de deslizar la tubería flexible del agua caliente sobre el conector de presión hasta que pase el borde del conector y no pueda avanzar más.
c. Deslice el tapón de presión hacia abajo hasta que toque el conector de presión. Atornille el tapón sobre la válvula en T hasta que quede fijo.
ATENCIÓN:
No apriete demasiado el tapón de presión ya que podría dañar la tubería.


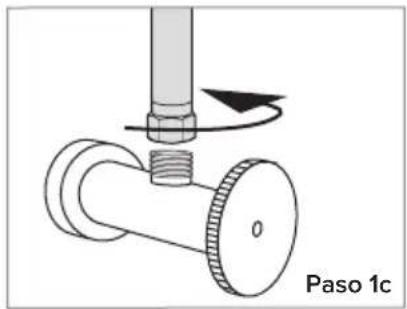

Paso 1c
INSTALACIÓN DEL PRODUCTO
Cómo Instalar el Accesorio Para Bidé
-
Instale los soportes de montaje ajustables en el accesorio para bidé. Coloque los soportes de montaje circulares en las aberturas circulares en el accesorio para bidé.
-
Instale el accesorio para bidé en el inodoro.
a. Coloque el accesorio para bidé en el inodoro de manera tal que la boquilla quede lo más cerca posible de la parte trasera de la taza del inodoro. Esta posición será diferente en cada inodoro.
b. Asegúrese de que los soportes ajustables queden alineados con los orificios de la base del inodoro. Es posible que deba rotar los soportes para lograrlo.
c. Vuelva a colocar el asiento para inodoro sobre el accesorio para bidé y asegúrese de utilizar las piezas originales. Verifique que queden bien apretadas para que ni el accesorio ni el asiento se muevan.

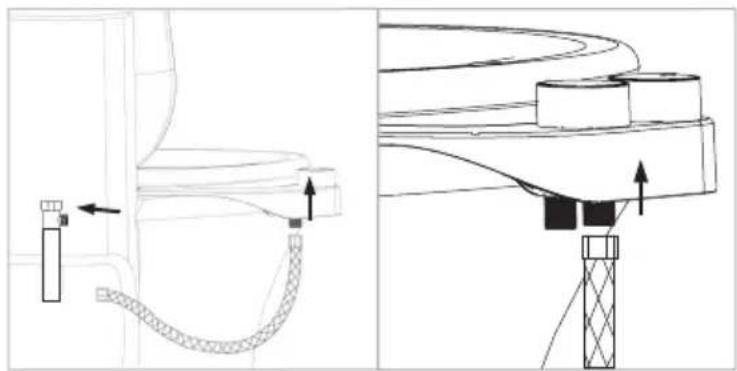

- Conecte la manguera del agua fría del bidé al accesorio para bidé.
Conecte el extremo libre de la manguera del bidé a la conexión del agua fría en la parte trasera del accesorio para bidé.
Si ya colocó el tapón de la entrada del suministro de agua caliente sobre la entrada correspondiente en el modelo FRS-25 de doble temperatura, siga al paso 5 en la página 23. De lo contrario, continúe con la instalación en la parte superior de la página 23.
INSTALACIÓN DEL PRODUCTO
Instalación
- Conecte el tubo del agua caliente al accesorio para bidé (solo para doble temperatura).
a. Tome el conector de presión de la tubería de agua caliente y retire el tapón de presión.
b. Deslice el tapón de presión sobre el extremo libre de la tubería flexible del agua caliente con la rosca hacia el extremo interior.
c. Oprima el conector de presión sobre el extremo libre de la tubería flexible del agua caliente con la arandela hacia afuera.
IMPORTANTE:
Asegúrese de deslizar la tubería flexible del agua caliente sobre el conector de presión hasta que pase el borde del conector y no pueda avanzar más.
d. Sostenga el conector de presión contra la entrada del suministro de agua caliente del accesorio para bidé. Deslice el tapón de presión por la tubería y atorníllelo a la entrada del suministro de agua caliente hasta que quede fijo.
- Abra el suministro de agua y revise que no haya fugas.
a. Abra la válvula del suministro principal de agua y revise si hay pérdidas.
b. Espere entre 5 y 10 minutos, vuelva a revisar y, si no hay pérdidas, continúe.
IMPORTANTE:
Si hay pérdidas, revise todas las arandelas de goma y asegúrese de que todas las conexiones de agua estén bien ajustadas. Si fuera necesario, puede usar cinta plástica para sellar las conexiones que pierdan.
CONSEJO:
Si, después de completar la instalación, la dirección de rociado no está centrada, desatornille los pernos, coloque el accesorio un poco más adelante y vuelva a fijarlo. De acuerdo con sus preferencias o con su cuerpo, es posible que sea necesario ajustar la posición para encontrar la ubicación perfecta.

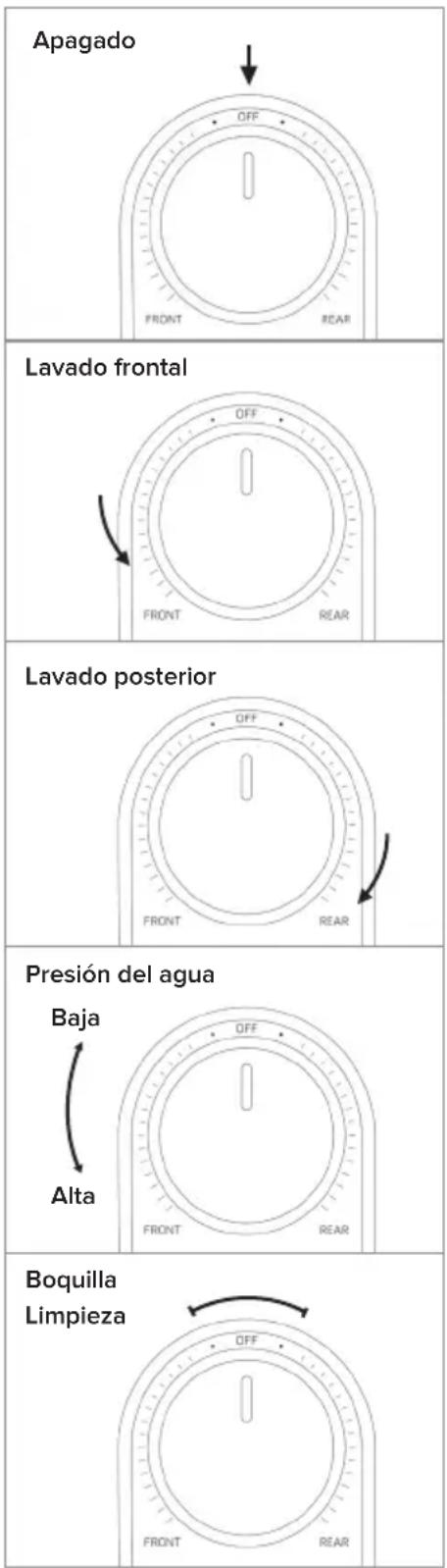

Para usar la configuración de lavado frontal, gire la rueda en sentido antihorario hasta el área de lavado frontal ("Front").
- Cuanto más gire la rueda, más presión tendrá el agua.
- Para reducir la presión del agua, vuelva a girar la rueda hacia el centro.
Para usar la configuración de lavado posterior, gire la rueda en sentido horario hasta el área de lavado posterior ("Rear").
- Cuanto más gire la rueda, más presión tendrá el agua.
- Para reducir la presión del agua, vuelva a girar la rueda hacia el centro.
Para limpiar la boquilla del bidé, coloque la rueda de control en la posición "Nozzle Cleaning" (limpieza de la boquilla) y el agua limpiará las boquillas.
Únicamente del FreshSpa Comfort+ de Doble Temperatura: Para ajustar la temperatura del agua (cuando está conectado tanto el suministro de agua caliente como el de agua fría), gire la rueda de temperatura lentamente hacia “WARM” (caliente) hasta que alcance la temperatura deseada.
IMPORTANTE:
Es posible que el agua caliente demore en salir por el accesorio para bidé ya que primero debe salir el agua fría que se encuentra en las tuberías (como sucede cuando abre los grifos).
Si conectó el equipo solo al suministro de agua fría, asegúrese de que la rueda de temperatura del accesorio para bidé esté colocada en el extremo de la zona “COOL” (fría) para que pueda ajustar mejor la presión.
CONSEJO:
Para que el agua caliente llegue rápida y fácilmente al accesorio para bidé, utilice la función de limpieza de boquilla ("Nozzle Cleaning") con el agua caliente abierta por un momento hasta que el agua se caliente. Luego, use el equipo como siempre.
ADVERTENCIA:
Existe riesgo de quemaduras. El agua a alta temperatura puede causar quemaduras graves. Asegúrese de que la temperatura del agua en su calentador esté configurada a 120 °F (50 °C) o menos y sea muy cuidadoso al mezclar agua caliente y fría durante el uso. Brondell no será responsable de ningún uso inadecuado o negligente al conectar el agua caliente.
INFORMACIÓN TÉCNICA
Mantenimiento
Para limpiar las boquillas, tire suavemente hacia abajo del cabezal de la boquilla y use un cepillo de dientes o un paño y detergente suaves (como el de lavar platos).
Retire los cabezales de rociado para limpiar las boquillas en profundidad:

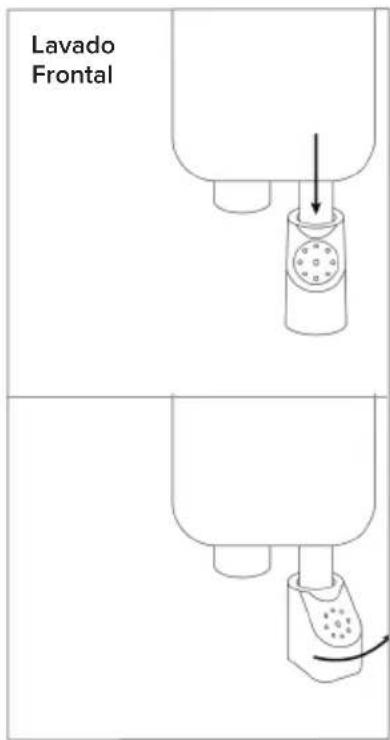

Para limpiar la boquilla derecha (lavado frontal), extiéndala suavemente y gírela hacia la derecha para retirar el cabezal. Para volverlo a colocar, sosténgalo con los orificios de rociado hacia la derecha y oprima suavemente hasta que quede colocado en posición. Gire el cabezal hacia la izquierda para fijarlo con las boquillas hacia delante.

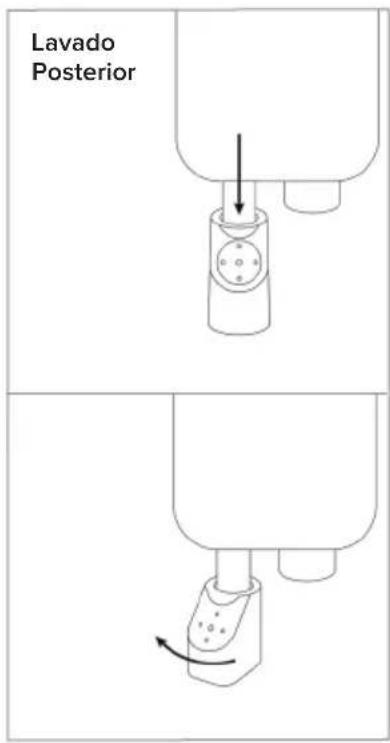

Para limpiar la boquilla izquierda (lavado posterior), extiéndala suavemente y gírela hacia la izquierda para retirar el cabezal. Para volverlo a colocar, sosténgalo con los orificios de rociado hacia la izquierda y oprima suavemente hasta que quede colocado en posición. Gire el cabezal hacia la derecha para fijarlo con las boquillas hacia delante.
Para limpiar el bidé FreshSpa Comfort+, use un limpiador suave en spray, como Simple Green o Windex. No lo talle ni utilice productos abrasivos, ya que pueden rayar el producto.
Si no lo Usa a Corto Plazo
Si no usará el producto por más de un par de semanas, puede cerrar el suministro de agua en la pared para extremar las precauciones.
| Modelos | FSR-15 Ambiente Temperatura, FSR-25 Doble Temperatura |
| Presión del Suministro de Agua | 20 psi – 100 psi |
| Dimensiones | 26.7 cm x 39 cm x 7.6 cm |
| Peso | FSR-15: 0.27 kgFSR-25: 0.36 kg |
IMPORTANTE: Las especificaciones enumeradas anteriormente están sujetas a cambios sin previo aviso por razones de mejora del rendimiento del producto.
Los productos BRONDELL cuentan con una de las garantías más completas de la industria. BRONDELL garantiza que todos los productos (excepto los artículos consumibles) estarán libres de defectos de material y mano de obra bajo condiciones normales de uso y servicio.
GARANTÍA DEL FSR-15 & FSR-25 RESIDENCIAL LIMITADA DE 1 AÑO
Cobertura del 100 % para todas las piezas y manufactura de todo el producto durante el primer año desde la fecha inicial de compra.
Todos los productos BRONDELL cuentan con garantía por 1 año desde la fecha inicial de compra. Es posible que la garantía no cubra los productos que se utilicen en entornos comerciales, hospitalarios o de otro tipo que no sean residenciales.
EXCLUSIONES Y LIMITACIONES
- BRONDELL garantiza que todos sus productos están libres de defectos en la fabricación durante el uso y servicio normales. Esta garantía cubre únicamente al COMPRADOR ORIGINAL.
- Las obligaciones de BRONDELL de acuerdo con la presente garantía se limitan a ofrecer reparación o reemplazos, a elección de BRONDELL, de los productos o piezas que presenten defectos en el caso de que los productos se hayan instalado y usado correctamente de acuerdo con las instrucciones. BRONDELL se reserva el derecho de realizar las inspecciones que sean necesarias para determinar la causa del defecto.
-
BRONDELL no es responsable del costo de retiro, devolución (envío) y/o reinstalación de los productos. La presente garantía NO cubre:
-
Daños y pérdidas que ocurran durante el envío.
- Daños y pérdidas que ocurran por causas naturales o por el hombre más allá del control de BRONDELL, como en el caso de incendios, terremotos, inundaciones, etc.
- Daños y pérdidas que ocurran por causa de sedimentos o materiales extraños que se encuentren en el sistema del agua.
- Daños y pérdidas que ocurran por causa de una instalación negligente o inadecuada, como la instalación de una unidad en un entorno riguroso o peligroso.
-
Daños y pérdidas que ocurran por causa del retiro, reparación inadecuada, modificación del producto o mantenimiento inadecuado, como los daños causados por el uso de cloro o productos derivados.
-
La presente garantía le otorga derechos específicos. Es posible que cuente con otros derechos que varían de estado a estado.
LA PRESENTE GARANTÍA POR ESCRITO ES LA ÚNICA QUE OTORGA BRONDELL. LA REPARACIÓN O EL REMPLAZO TAL COMO SE ESPECIFICAN EN LA PRESENTE GARANTÍA SON LAS ÚNICAS COMPENSACIONES QUE SE OFRECERÁN AL COMPRADOR. BRONDELL NO HARÁ RESPONSABLE EN CASO DE QUE EL PRODUCTO NO SE PUEDA UTILIZAR MÁS O POR OTROS DAÑOS O GASTOS SECUNDARIOS, ESPECIALES O RELACIONADOS EN LOS QUE INCURRA EL COMPRADOR. TAMPOCO SERÁ RESPONSABLE POR LOS COSTOS DE MANO DE OBRA O DE OTRO TIPO QUE SURJAN DE LA INSTALACIÓN O RETIRO DEL EQUIPO, LOS COSTOS DE REPARACIÓN DE TERCEROS NI CUALQUIER OTRO TIPO DE GASTO QUE NO SE INDIQUE ESPECÍFICAMENTE. EXCEPTO EN LA MEDIDA EN QUE LO PROHÍBE LA LEY VIGENTE, CUALQUIER GARANTÍA IMPLÍCITA, COMO LA DE COMERCIABILIDAD, ESTÁ EXPRESAMENTE LIMITADA A LA DURACIÓN DE LA PRESENTE GARANTÍA. EN EL CASO DE LOS ESTADOS QUE NO ACEPTAN LIMITACIONES, NO REGIRÁN LOS LÍMITES NI LAS EXCLUSIONES INDICADAS ANTERIORMENTE.
CÓMO UTILIZAR EL SERVICIO DE REPARACIÓN
Para obtener el servicio de reparación conforme a esta garantía, debe comunicarse con un Centro de Servicio BRONDELL autorizado para obtener un número de RMA (Autorización de Devolución de Mercancía). El comprobante de compra en forma de una copia del recibo original debe acompañar a la unidad devuelta para que la garantía sea válida. Lleve o envíe la unidad mediante mensajería prepagada al centro de servicio autorizado de BRONDELL más cercano junto con el número de RMA y el comprobante de compra. Para obtener el número de RMA y localizar el Centro de Servicio BRONDELL más cercano, llame al 1-888-542-3355, de lunes a viernes, de 9am – 5pm PST.
brondell®
Si tiene preguntas, póngase en contacto con Brondell Servicio al Cliente:
1-888-542-3355
Lunes – Viernes
9am-5pm PST
FABRICADO POR:
Brondell, Inc.
PO Box 470085
San Francisco, CA 94147-0085
Hecho en Corea
Por favor, guarde los registros de recibos de las reclamaciones de garantía.
