MANUAL DE USUARIO Profile PCDUS01KITFS GE

Instrucciones de instalación

Kit para debajo del fregadero PCDUS01KITFS

¿Preguntas? Llame al 833-4BODEWELL (833-426-3393) o visite nuestra página web en: GEAppliances.com

ANTES DE COMENZAR

Lea detenidamente todas las instrucciones.

• IMPORTANTE – Guarde estas instrucciones para uso del inspector local.
• IMPORTANTE – Cumpla todos los códigos y ordenanzas regulatorias.
• IMPORTANTE – Este kit está destinado a ser utilizado solo con los Lavavajillas Compactos de la Serie PZF560 - Consulte el Manual del Propietario para obtener más detalles.
• Nota para el instalador – Asegúrese de dejarle estas instrucciones al usuario.
• Nota para el consumidor – Guarde estas instrucciones para consultas futuras.
• Lainstalación debe ser realizada por un instalador calificado.
• La instalación adecuada es responsabilidad del instalador.

HERRAMIENTAS QUE NECESITARÁ

Anteojos de seguridad

Guantes

☐ Taladro y brocas (incluidos 3/32" para los orificios piloto)

Desconecte la energía eléctrica antes de instalar.

De lo contrario, podrían producirse lesiones graves o la muerte.

CONTENTS

□ Marco

□ Marco inferior

□ Rodapiés ensamblaje

□ Rodapiés decorativo

Tipo A - Tornillos de rosca gruesa de 1/2" (6)

Tipo B - Tornillos para máquina de 1" y tuercas

☐ Tipo C - Tornillos negros de 1/2" (4)

☐ Tipo D - Tornillos para madera de 2-3/4" (2)

□ Tuerca de fijación del nivelador (1)

□ Varilla niveladora (1)

Caja de conexiones y cubierta cubiertas de orificios para conductos

Receptáculo GFCI/AFCI

□ Aliviador de tensión

□ Manguera de drenaje

ADVERTENCIA

Para su seguridad, se debe seguir la información de este manual para minimizar el riesgo de incendio, explosión, descarga eléctrica y para propiedad, lesiones personales o la muerte.

ADVERTENCIA

- RIESGO DE DESCARGA ELÉCTRICA

■ Enchufe en un tomacorriente de 3 clavijas con conexión a tierra.

■NO retire la clavija de conexión a tierra.

■ NO use un adaptador.

■NO use un enchufe adaptador.

Si no se siguen estas instrucciones, las consecuencias pueden ser la muerte, un incendio o descargas eléctricas.

REQUISITOS ELÉCTRICOS

CIRCUITO – Disyuntor o fusible de retardo de 15 o 20 amperios individual, correctamente polarizado y conectado a tierra. SUMINISTRO DE CORRIENTE – 2 cables y conexión a tierra, 120 voltios, fase simple, 60 Hz., corriente alterna.

Receptáculo externo – Receptáculo de 3 clavijas correctamente conectado a tierra, ubicado de modo que el cable de corriente esté accesible cuando el lavavajillas esté en una posición instalada. Si hay un receptáculo de 2 clavijas, es responsabilidad del propietario solicitar a un electricista matriculado que reemplace el mismo por un receptáculo de 3 clavijas con conexión a tierra que esté correctamente conectado.

Asegúrese de que exista una conexión a tierra adecuada antes de su uso.

El lavavajillas deberá estar correctamente conectado a tierra de acuerdo con los códigos y las ordenanzas locales, o en ausencia de códigos locales, con la última edición del CÓDIGO ELÉCTRICO NACIONAL, ANSI/NFPA N.° 70 o el CÓDIGO ELÉCTRICO CANADIENSE, CSA C22.1. En caso de no estar seguro de que el lavavajillas esté correctamente conectado a tierra, consulte a un electricista certificado.

INSTRUCCIONES DE CONEXIÓN A TIERRA

Este aparato deberá estar conectado a tierra. En caso de avería o mal funcionamiento, la conexión a tierra reducirá el riesgo de descargas eléctricas al proporcionar una ruta con una resistencia menor para la corriente eléctrica. Este aparato está equipado con un cable que tiene un conductor de conexión a tierra del equipo y un enchufe con conexión a tierra. El enchufe deberá estar conectado a un tomacorriente instalado de forma adecuada y con conexión a tierra, de acuerdo con todos los códigos y las ordenanzas locales.

ADVERTENCIA

La conexión incorrecta del conductor de conexión a tierra del equipo puede provocar un riesgo

si tiene dudas sobre si el electrodoméstico está correctamente conectado a tierra. NO modifique el enchufe del cable de suministro de corriente. Si no encaja en el tomacorriente, contrate a un electricista calificado para que instale una toma de corriente adecuada.

Para reducir el riesgo de descarga eléctrica, incendio o

lesiones a las personas, el instalador debe asegurarse de que el lavavajillas esté completamente cerrado al momento de la instalación.

• La abertura del gabinete debe tener al menos 24" de profundidad, 24" de ancho y aproximadamente 34-1/4" ± 1/4" de altura.
  ■ Este lavavajillas cabe debajo de un fregadero especial con una profundidad de 6" o menos en una encimera de 1-1/2".
• El lavavajillas debe instalarse de manera que la manguera de drenaje no tenga más de 10' de longitud para un drenaje adecuado.
  ■ El lavavajillas debe estar completamente cerrado en la parte superior, los lados y la parte posterior, y no debe soportar ninguna parte del gabinete.

Preparación del Gabinete y Enrutador del Cable

- El receptáculo de suministro de corriente para el electrodoméstico se deberá instalar en un gabinete o en una pared adyacente a un espacio debajo de la encimera o un espacio empotrado en el cual se instalará el electrodoméstico.

■ Debería haber una abertura a través de la división que sea lo suficientemente grande como para que pueda pasar el enchufe a adherir. La dimensión más grande de la abertura no deberá ser superior a 1-1/2".

■ Los extremos de la abertura deberán ser lisos y redondeados si la división es de madera. Si la pared del gabinete es metálica, el extremo del agujero deberá estar cubierto con un aislante. Podrá encontrar este aislante en su tienda local de materiales.

■ Se deberá tener cuidado cuando el electrodoméstico sea instalado o retirado, a fin de reducir la posibilidad de daños sobre el cable de suministro eléctrico.

■ La pared trasera no debe tener tuberías ni cables.

■ Los gabinetes adyacentes deben encuadrar y estar a plomo para garantizar un buen ajuste.

PREPARE EL GABINETE DEL LAVAVAJILLAS (CONT.)

■ La tubería de agua al grifo del fregadero y el drenaje del fregadero pueden pasar por el área "A".
■ La tubería de agua caliente al lavavajillas está instalada en el área "B".
- El triturador de basura, las tuberías de agua al grifo, la trampa de residuos, la separación de aire y la válvula de cierre de agua se instalan en un gabinete de 12" de ancho, Área "C".
■ La abertura del fregadero para el triturador de basura debe dimensionarse como se muestra (7-1/2") en el Área "C". Esto proporcionará espacio libre para el triturador y la plomería en el área "C" cuando se utilice un fregadero con lavabo simple o doble.

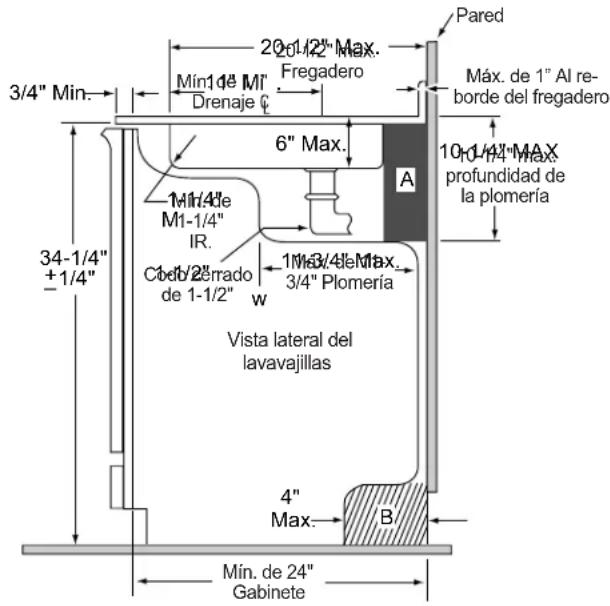

20-1/2" Max. Pared Min. de M1" Drenaje € 6" Max. A Máx. de 1" Al re- borde del fregadero 10-1/4" MAX profundidad de la plomería 3/4" Min. Min. de M1" Drenaje € 1/4" M1-1/4" IR. Códio/2" Ferrado de 1-1/2" w 1/3/4" Max. 3/4" Plomería Vista lateral del lavavajillas 4" Max. B Min. de 24" Gabinete

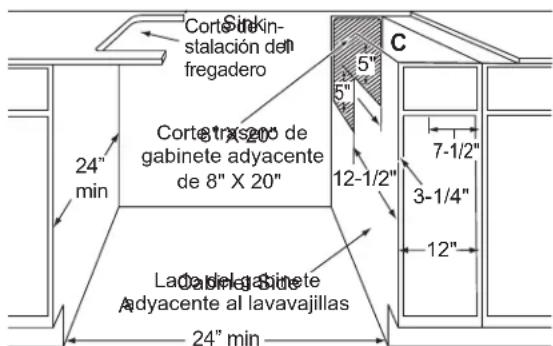

Cortain stalación del fregadero 24" min Cortar trasero de gabinete adyacente de 8" X 20" Lado basine Adyacente al lavavajillas 24" min 5" 12-1/2" 7-1/2" 3-1/4" 12"

NOTA: Puede producirse un espacio entre la brida frontal de la cubeta del lavavajillas y la parte frontal del gabinete base debido a que el gabinete tiene menos de 24" de profundidad o a que la tazón del fregadero no se instala según las especificaciones. Si el espacio es superior a 3/4", el tazón del fregadero debe reubicarse para cumplir con las dimensiones especificadas.

① VERIFICAR O INSTALAR EL RECEPTÁCULO DE ALIMENTACIÓN

■ Si hay un receptáculo conectado a tierra disponible para el lavavajillas, continúe en el paso 2.

ADVERTENCIA

RIESGO DE DESCARGA ELÉCTRICA, INCENDIO O LESIONES A LAS PERSONAS.

Retire el fusible interno o apague el disyuntor antes de comenzar la instalación del receptáculo.

El receptáculo debe estar correctamente conectado a tierra. Consulte a un electricista calificado si tiene dudas sobre si el receptáculo está correctamente conectado a tierra.

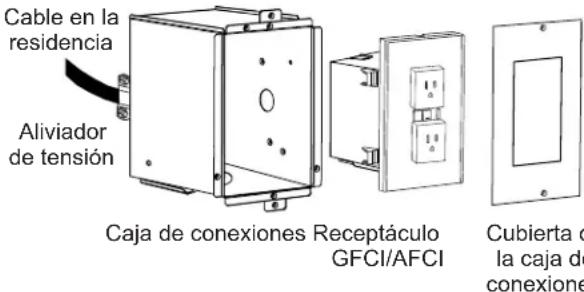

Cable en la residencia Aliviador de tensión Caja de conexiones Receptáculo GFCI/AFCI Cubierta c la caja de conexione

■ Instale el receptáculo GFCI/AFCI incluido según el Código Eléctrico Nacional (NEC) y los códigos y ordenanzas locales.
■ El receptáculo GFCI/AFCI debe instalarse en un gabinete adyacente para que sea fácilmente accesible sin el uso de herramientas.
■ El receptáculo GFCI/AFCI NO debe instalarse debajo de un fregadero.
■ Asegure la caja de conexiones del receptáculo a los gabinetes con los tornillos para madera apropiados.
■ Asegure el cableado de la casa a la caja de conexiones del receptáculo con el aliviador de tensión incluido.
■ Encierre la caja de conexiones del receptáculo con la cubierta de la caja de conexiones incluida.

Como alternativa al uso del receptáculo eléctrico proporcionado, puede retirar el cable de alimentación del lavavajillas y el cable con el kit de conversión del cable de alimentación PCDPC01KIT.

Recomendamos que un electricista con licencia o técnico calificado realice esta conversión.

Haga su pedido hoy mismo en Internet en Bodewell. com/parts-search las 24 horas del día o por teléfono al 877.959.8688 en el horario de atención habitual. En Canadá, visite a su distribuidor local de piezas de GE Appliances o llame al 800.661.1616 o visite en línea

■ Continúe en el paso 3 si no reemplaza el rodapiés.
■ Retire los dos tornillos que fijan el rodapiés decorativo al lavavajillas. Retire el rodapiés.

Retire los tornillos del rodapiés y el rodapiés decorativo

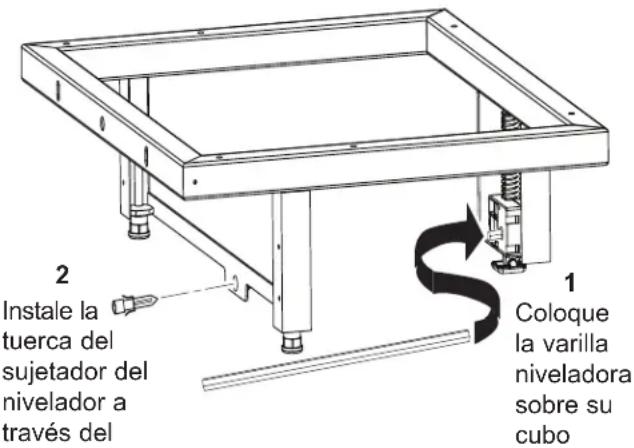

③ INSTALE EL NIVELADOR

1. Coloque la varilla niveladora en su cubo en la parte trasera del marco inferior.
2. Asegure el extremo frontal de la varilla de nivelación instalando la tuerca de fijación de nivelador a través de su orificio en el marco frontal y dentro de la varilla de nivelación. Asegúrese de que las alas de la tuerca de fijación de nivelador se abran para asegurar el conjunto de nivelador dentro del marco.

2 Instale la tuerca del sujetador del nivelador a través del 1 Coloque la varilla niveladora sobre su cubo

④ COLOQUE EL LAVAVAJILLAS EN LA PLATAFORMA

■Coloquecuidadosamente el lavavajillas en uno de sus costados.

NOTA: NO coloque el lavavajillas sobre la parte posterior.

Montaje inferior 500mm

■ Fije la plataforma a la parte inferior del lavavajillas utilizando 6 tornillos Tipo A.

■ Coloque cuidadosamente el lavavajillas y el conjunto de la plataforma en posición vertical sobre sus patas. upright onto its feet.

5 TORNILLOS SUPERIORES SUELTOS

■ Afloje los dos tornillos superiores para permitir que el panel de rodapiés se deslice hacia arriba y hacia abajo.

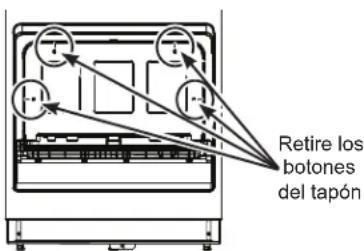

⑥ RETIRE LOS TAPONES PARA PREPARAR LA INSTALACIÓN DEL MARCO

■ Retire los botones del tapón interior y empuje los tapones de goma desde el interior de la tina. Se necesitará acceso a estos cuatro orificios más adelante en la instal

Retire los botones del tapón

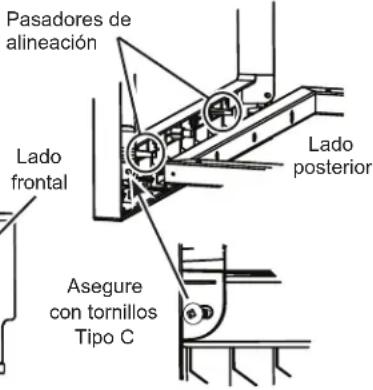

⑦ ASEGURE EL MARCO DELANTERO AL LAVAVAJILLAS

■ Alinee los orificios del marco con los orificios de la plataforma.
■ Fije el marco a la plataforma utilizando 2 tornillos Tipo C.

Pasadores de alineación Lado frontal Asegure con tornillos Tipo C Lado posterior

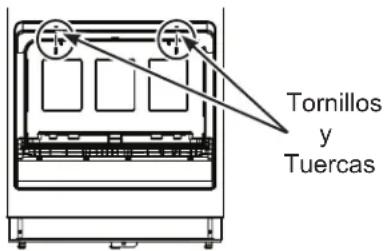

■Fije el lavavajillas al marco a través de los orificios de montaje superiores utilizando los 2 tornillos y tuercas Tipo B.

Tornillos y Tuercas

■ Reemplace los botones superiores del enchufe.

IMPORTANTE: Asegúrese de volver a colocar firmemente los tapones laterales para garantizar un sello hermético al agua dentro del lavavajillas.

⑧ PREPARE PARA LA CONEXIÓN DE LA MANGUERA DE DRENAJE

- El extremo moldeado de la manguera de drenaje encajará en puertos de entrada de 5/8" a 1" de diámetro en la separación de aire o en la T de desechos.

IMPORTANTE: No corte esta parte de la manguera

■ Determine el tamaño del puerto de entrada. Si es necesario, corte el conector de la manguera de drenaje en la línea marcada para que encaje en el puerto de entrada.

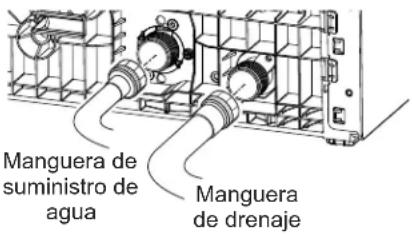

⑨ CONECTE LAS MANGUERAS DE SUMINISTRO DE AGUA Y DE DRENAJE AL LAVAVAJILLAS

■ Manguera de suministro de agua: Si no está instalada, instale la arandela de goma en un extremo de la manguera de suministro de agua. Enrosque la manguera de suministro de agua en el conector internode la parte posterior del lavavajillas. Ajuste manualmente y use una pinza para ajustar la manguera entre 1/8 y 1/4 de giro luego del ajuste manual.
■ Manguera de drenaje: Si no está instalada, instale la arandela de goma en un extremo de la manguera de drenaje. Enrosque la manguera de drenaje en el conector exterior de la parte posterior del lavavajillas.

Ajuste

manualmente y use una pinza para ajustar la manguera entre 1/8 y 1/4 de giro luego del ajuste manual.

Manguera de suministro de agua Manguera de drenaje

10 CONECTEAGUA,DRENAJEY ELECTRICIDAD A LAS CONEXIONES DE LA CASA

■ Conecte las mangueras de suministro de agua y de drenaje a las conexiones de la vivienda.
■ Enchufe el cable de alimentación en el receptáculo.

11 EMPUJE EL LAVAVAJILLAS Y EL ENSAMBLAJE DEL MARCO EN EL GABINETE

■ Utilice una llave ajustable para ajustar las patas delanteras. Utilice una llave Allen en el centro delantero para ajustar las patas traseras.
■ Utilice una llave ajustable para ajustar el marco inferior a la altura adecuada.

Utilice una llave Allen para ajustar las patas traseras

Utilice una llave ajustable para ajustar las patas delanteras

12 ASEGURE EL RODAPIÉ

■ Deslice el rodapié hacia abajo contra el piso y apriete los dos tornillos superiores del rodapié.

Apriete Apriete Instale tornillos Tipo C

■ Fije y termine el rodapié instalando dos tornillos Tipo C en sus esquinas inferiores.

13 FIJE EL LAVAVAJILLAS A LOS LADOS DEL GABINETE

■ Desde el interior del lavavajillas, inserte 2 tornillos Tipo D a través del lavavajillas y el marco para fijarlo a los gabinetes laterales. NOTA: Perfore orificios piloto si es necesario.
■Vuelva a colocar los botones del enchufe lateral.

IMPORTANTE:

Asegúrese de volver a colocar firmemente los tapones laterales para garantizar un sello hermético al agu

Dos tornillos Tipo D

14 ENCIENDA LA CORRIENTE

■ Encienda la corriente/caja de fusibles.
