MANUAL DE USUARIO Delancey 7052207 American Standard

INSTRUCCIONES DE INSTALACIÓN

7052207

Cumplimiento certificado de la norma ANSI A112.18.1M

Delancey® Grifo para Lavabo de Centro

Gracias por elegir American Standard, el punto de referencia de óptima calidad durante más de 140 años.

Para realizar la instalación sin problemas, lea atentamente estas instrucciones antes de comenzar.

HERRAMIENTAS RECOMENDADAS

Desarmador Llave ajustablePinzas de plomero Cortador de tubos

1 INSTALACIÓN DEL GRIFO

PRECAUCIÓN:

Apague los suministros de agua caliente y fría antes de comenzar.

• Aplique una base de MASILLA en el borde de la parte inferior del CUERPO. Inserte el GRIFO (1) a través de los orificios de montaje del Lavabo o la superficie de montaje. Fig. A.

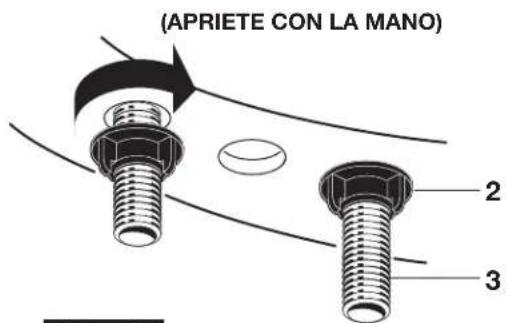

• Monte las CONTRATUERCAS (2) en los VÁSTAGOS (3) desde la parte inferior del lavabo. Apriete firmemente con la mano. Fig. B.

LÍNEA DE AYUDA DIRECTA

Si desea obtener información o tiene preguntas, llame sin cargo al (1) 800-442-1902.

Los días de semana de 8:00 a.m. a 7:00 p.m.

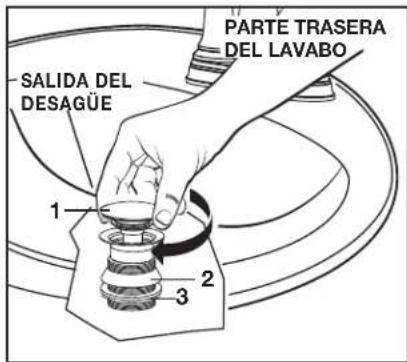

2 INSTALE EL DESAGÜE POR DEBAJO DEL ACCESORIO

SALIDA DEL DESAGÜE 1 2 3 PARTE TRASERA DEL LAVABO

• Instale el DESAGÜE (1) dejándolo caer desde la parte superior del lavabo.
• Desde la parte inferior del LAVABO, instale la JUNTA (2) y la TUERCA DE MONTAJE (3).
  Nota: Se recomienda usar masilla de plomero o calfateo.

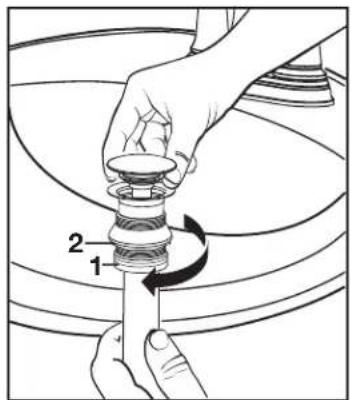

- Enrosque la TUERCA DE LA PIEZA POSTERIOR (1) en sentido horario en el CUERPO DEL DESAGÜE (2).

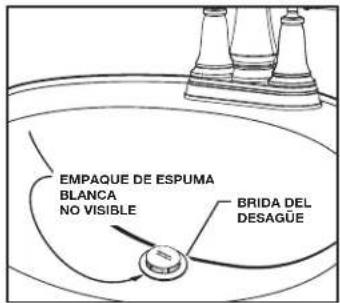

4 JUNTA DE LA BRIDA Y PERILLA AUTOMÁTICA

EMPAQUE DE ESPUMA BLANCA NO VISIBLE BRIDA DEL DESAGÜE

- Verifique la BRIDA DEL DESAGÜE en el LAVABO para asegurarse de que la JUNTA DE ESPUMA BLANCA (3) esté completamente comprimida y no se vea.

- Haga funcionar el TAPÓN DEL DESAGÜE (1) para verificar que se abra y se cierre.

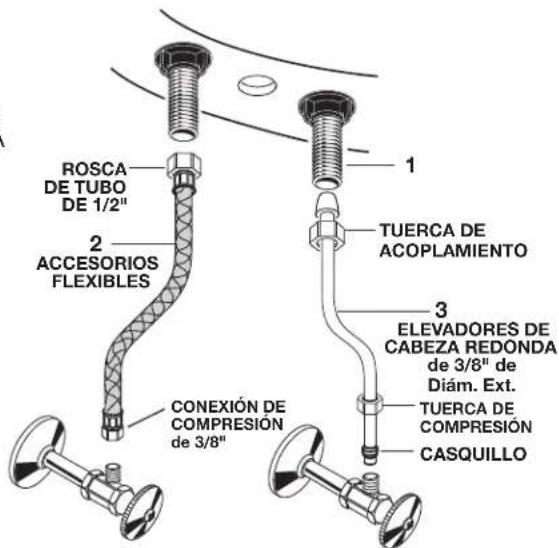

6 CONEXIONES DEL SUMINISTRO DE AGUA Y DRENAJE

NOTA: LOS ACCESORIOS FLEXIBLES O ELEVADORES DE CABEZA REDONDA SE DEBEN ADQUIRIR POR SEPARADO.

• Conecte el suministro de agua al GRIFO (1) con los ACCESORIOS FLEXIBLES IPS de 1/2" (2) ELEVADORES DE CABEZA REDONDA de 3/8" de Diám. Ext. (3).
• Apriete las conexiones con una llave ajustable. No apriete demasiado. Tenga cuidado de no deformar la pieza de cobre al doblarla. Use un cortador de tubos para obtener la longitud adecuada.
• Conecte la COLA de 1-1/4" de Diám. Ext. en el DRENAJE EXTRAÍBLE con la salida del drenaje.

ROSCA DE TUBO DE 1/2" 2 ACCESORIOS FLEXIBLES 1 TUERCA DE ACOPLAMIENTO 3 ELEVADORES DE Cabeza REDONDA de 3/8" de Diám. Ext. TUERCA DE COMPRESIÓN CASQUILLO CONEXIÓN DE COMPRESIÓN de 3/8"

CALIENTE FRÍA

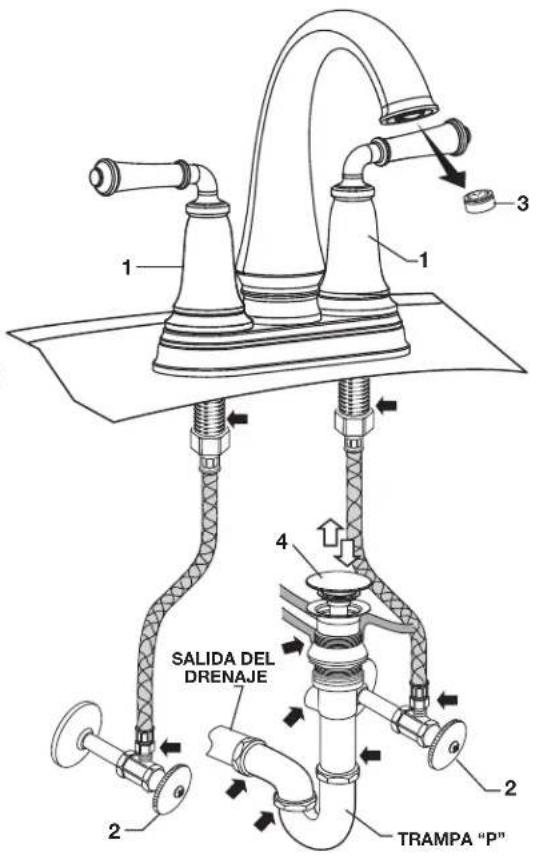

7 PRUEBA DEL ACCESORIO INSTALADO

• Con los MANDOS (1) cerrados, abra las líneas de SUMINISTRO DE AGUA (2) y revise si hay fugas en las conexiones.
• Retire el AIREADOR (3).
• Accione los dos MANDOS (1) para hacer correr el agua por los conductos.
  • Vuelva a colocar el AIREADOR (3).

REVISIÓN DE LAS CONEXIONES DEL DRENAJE

• Llene el lavabo de agua. Verifique que el TAPÓN DEL DESAGÜE (4) selle bien y retenga el agua en el lavabo.
• Revise todas las conexiones y la trampa "P" en busca de fugas. Ajuste si fuera necesario.

1 2 3 4 SALIDA DEL DRENAJE 2 TRAMPA "P"

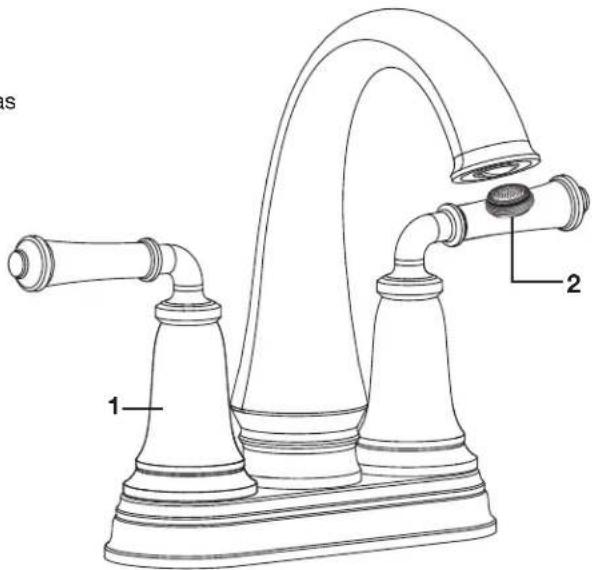

8 SERVICIO PRECAUCIÓN: Apague los suministros de agua caliente y fría antes de comenzar.

Si el grifo gotea, realice lo siguiente:

• Gire la manijas a la posición de cierre.
• Si el pico del grifo gotea, abra y cierre las MANIJAS (1) varias veces. No fuerce las manijas, sólo giran 90°.
• Se puede acumular suciedad y causar un flujo de agua distorsionado o reducido. Retire el AIREADOR (2) y limpiar antes de reinstalar.

S 1 2

9 INSTRUCCIONES PARA EL CUIDADO:

DEBE: LAVAR EL PRODUCTO SÓLO CON AGUA LIMPIA. SECAR CON UN PAÑO SUAVE DE ALGODÓN.

NO DEBE: LIMPIAR EL PRODUCTO CON JABONES, ÁCIDO, PASTA, ABRASIVOS, LIMPIADORES DUROS NI CON UN PAÑO DE SUPERFICIE GRUESA.
