MANUAL DE USUARIO Cadet 609AA001.020 American Standard

INSTRUCCIONES DE INSTALACIÓN, CUIDADO Y MANTENIMIENTO

Inodoro de dos piezas Cadet® PRO

Frente alargado y redondo

American Standard

Modelos de las series 215AA, 215BA, 215AB, 215BB, 215FA, 215FC, 215CA, 215DA, 215CB, 215DB

Gracias por seleccionar American Standard, el punto de referencia de la calidad por más de 100 años. Para asegurar que no haya problemas durante la instalación, lea atentamente estas instrucciones antes de comenzar (algunas instalaciones pueden requerir ayuda profesional). Asegúrese también de que su instalación cumple con los códigos locales.

PRECAUCIÓN: EL PRODUCTO ES FRÁGIL. ¡PARA EVITAR ROTURAS Y POSIBLES LESIONES MANÉJELO CON CUIDADO! NOTA: Las imágenes pueden no definir exactamente el contorno de la porcelana y los componentes.

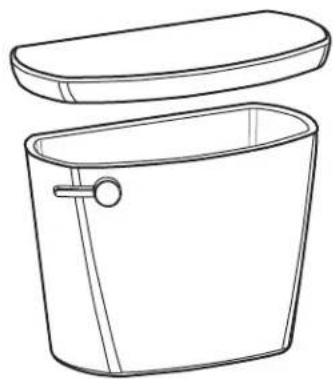

TANQUE 4188A y 4188B

KIT DE INSTALACIÓN FÁCIL INCLUIDO CON EL TANQUE

Empaque del tanque a la taza

Manijas de fijación con tuercas (2)

Arandelas de plástico (2)

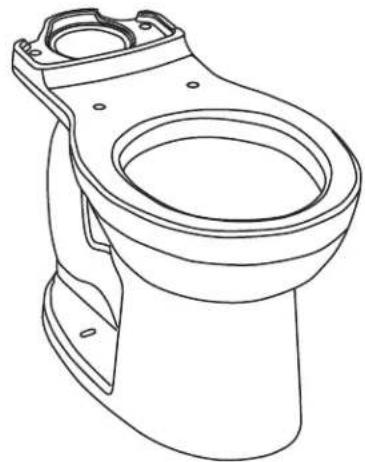

TAZA 3517A, 3517C, 3517F ALARGADA TAZA 3517B, 3517D FRENTE REDONDO

KIT DE INSTALACIÓN FÁCIL INCLUIDO CON LA TAZA

Pernos T con retenedor (2)

Tapas de pernos (2)

Perillas de la taza al piso (2)

También incluye tapa estándar para pernos (2)

SE VENDE POR SEPARADO

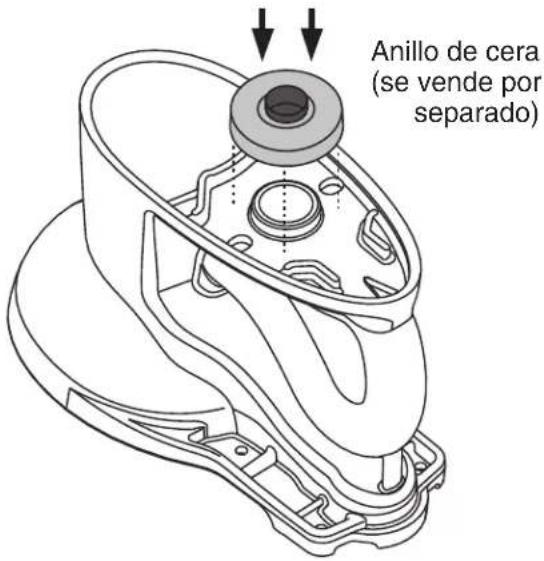

Anillo de cera

Línea de suministro de agua

Asiento de inodoro de cierre lento

ANTES DE COMENZAR:

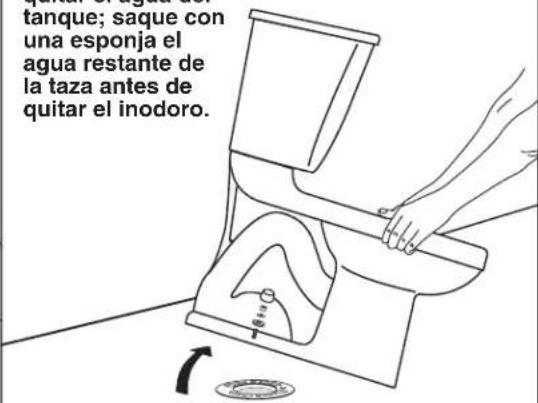

	Si Está Quitando Un Inodoro Existente

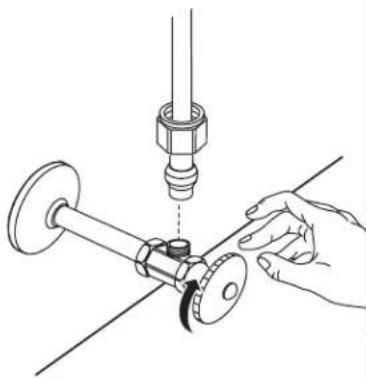

Cierre el suministro de agua	Descargue el inodoro para quitar el agua del	Limpie la brida
		Precaución: Si deja la brida del piso abierta por más de 1-2 horas, cubra la brida para prevenir el escape de gases del drenaje.
Tipo de conexión recomendada para las instalaciones en oposición		INSTALACIÓN EN OPOSICIÓNSegún las condiciones de plomería y ventilación, el flujo de este inodoro en una instalación en oposición puede crear un vacío en el sistema y atraer agua de la otra taza. El Código de Normas Nacionales de Plomería (National Standards Plumbing Code) prohíbe el uso de una conexión en cruz para el desagüe por la posibilidad de rechazo. El código aprueba el uso de una conexión direccional en "Y" con la ventilación adecuada para dirigir el agua hacia abajo y lejos del otro inodoro.
INSTRUCCIONES DE INSTALACIÓN:

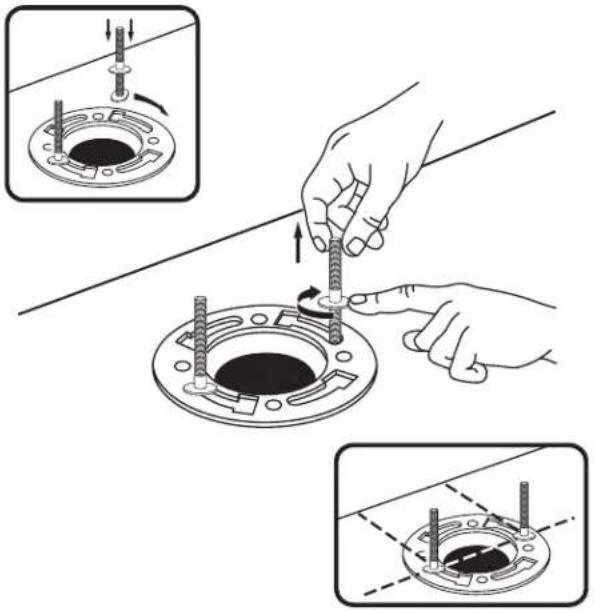

1	Nota: Pernos EZ de 1/4" incluidos, si los pernos de 5/16" se requieren, comprarlos por separado.	2Presione con firmeza.

INSTALACIÓN EN OPOSICIÓN

INSTRUCCIONES DE INSTALACIÓN:

1

Nota: Pernos EZ de 1/4" incluidos, si los pernos de 5/16" se requieren, comprarlos por separado.

2

3

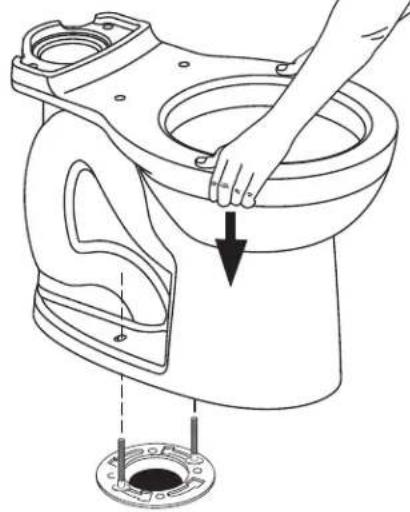

Aplique peso uniformemente. N lo mueva después de la colocación ya que el sello impermeable podría romperse.

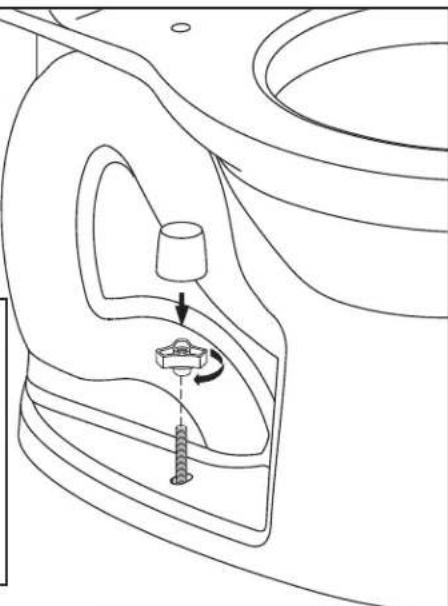

Nota: Se muestra el perno EZ de 1/4" y la tapa.

Si se usa el perno de 5/16" use un disco estándar y la tapa incluida.

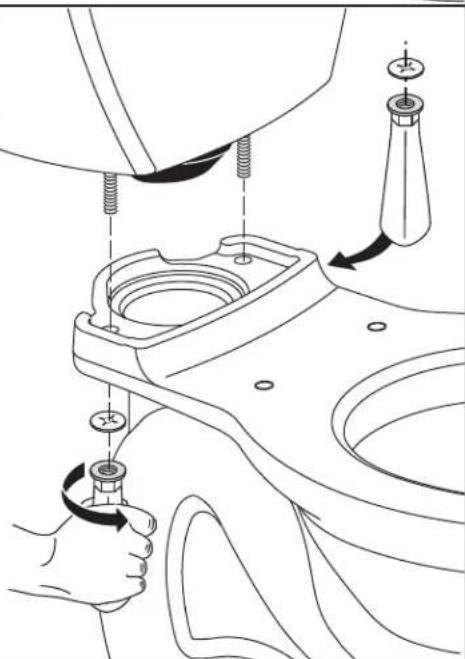

Apriete las manijas alternadamente hasta que el tanque esté en contacto con la parte frontal y trasera de la taza, logrando contacto porcelana con porcelana.

NOTA: Para facilitar la instalación, empuje la parte superior del tanque mientras aprieta las manijas.

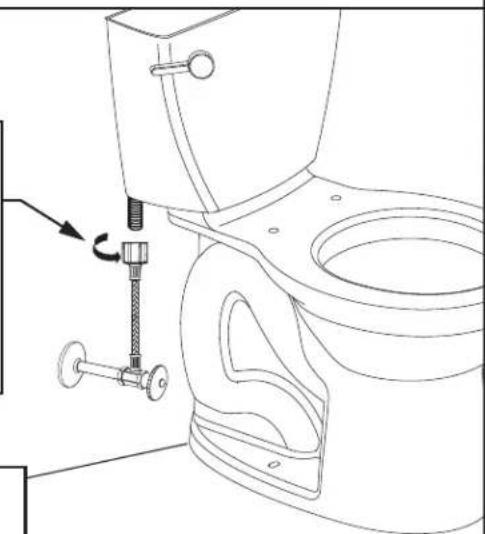

Conecte la línea de suministro de agua (se vende por separado). Apriete la tuerca manualmente.

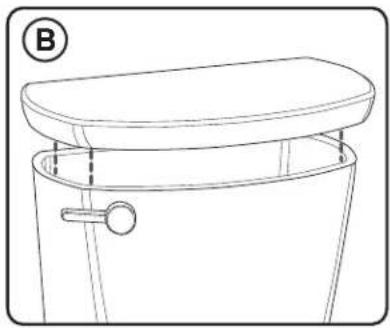

B

Abra el suministro de agua.

ADVERTENCIA: Apretar demasiado las tuercas de la línea de suministro de agua podría ocasionar una rotura y un escape potencial de agua. Si la conexión presenta fugas después de apretarla, reemplace la línea de suministro. No utilice ningún tipo de sellador en la conexión de suministro de agua. El uso de masilla para plomeros, grasa para rosca o cualquier otro tipo de sellador anulará la garantía.

8

Ajuste el nivel del agua al nivel indicado en el tanque haciendo girar la perilla de ajuste de nivel de agua para mover el flotador hacia arriba o hacia abajo.

Perilla de ajuste de nivel de agua Tubo de llenado Varilla de la palanca de descarga Nivel aproximado de agua Flotador Cadena de la válvula de descarga Tubo de rebosado Válvula de descarga Válvula de llenado o control de agua Sello de la chapaleta Chapaleta Línea de suministro de agua Empaque del tanque a la taza

CUIDADO Y LIMPIEZA

Al limpiar su inodoro, lávelo con agua con jabón suave, enjuague completamente con agua limpia y séquelo con un paño suave. ADVERTENCIA: No utilice limpiadores para el interior del tanque. Estos productos pueden corroer gravemente los accesorios en el tanque. Este daño puede causar fugas y daños a su propiedad. American Standard no será responsable ni sujeto a acción legal por cualquier daño causado por el uso de limpiadores dentro del tanque.

GUÍA DE SOLUCIÓN DE PROBLEMAS - Ver diagrama en el Paso 8

Problema Posible causa Acción correctiva
No descarga	a. La válvula de suministro de agua está cerrada.b. La línea de suministro está bloqueada.c. La cadena de la válvula de descarga está muy floja o desconectada.d. El control de agua está obstruido por arena o desechos.	a. Abra la válvula y permita que el agua llene el tanque.b. Cierre el suministro de agua, desconecte la línea de suministro e inspeccione todos los empaques y arandelas. Reensamble.c. Reajuste la longitud de la cadena según se requiera.d. Cierre el suministro de agua. Quite la tapa y limpiela siguiendo las instrucciones de mantenimiento de Fluidmaster en: www.americanstandard-us.com/enews/fluidmasterguide.pdf
Descarga pobre o lenta	a. El nivel del agua en la taza es muy bajo.b. La válvula de suministro está parcialmente cerrada.c. Hay una trampa y/o tubo de drenaje y/o tubo de ventilación parcialmente obstruidos.d. La presión de suministro es demasiado baja.	a. Verifique que el tubo de llenado esté conectado al control de agua e insertado en el tubo de rebosado sin estar doblado ni dañado.b. Abra completamente la válvula de suministro. Asegúrese de que se está usando el tamaño correcto del tubo de suministro.c. Quite la obstrucción. Consulte a un plomero si es necesario.d. La presión normal de suministro deberá ser de por lo menos 20 psi.
Fugas del inodoro	a. Mala conexión de la línea de suministro.b. Mala conexión de la taza al tanque o al piso.	a. Revise el Paso 7 del procedimiento de instalación.b. Revise los Pasos 1 al 6 del procedimiento de instalación.
El inodoro no deja de descargar	a. El sello de la chapaleta tiene fugas o está deformado.b. El control de agua está obstruido por arena o desechos.c. La cadena de la válvula de descarga está demasiado ajustada, dejando abierta la chapaleta.	a. Limpie los desechos de la superficie del sello. Reemplace el sello de la chapaleta si es necesario. Consulte la web para obtener más información.b. Cierre el suministro de agua. Quite la tapa y limpiela siguiendo las instrucciones de mantenimiento de Fluidmaster en: www.americanstandard-us.com/enews/fluidmasterguide.pdfc. Reajuste la longitud de la cadena según se requiera.
La taza del inodoro se mece después de la instalación	a. El anillo de cera no está totalmente comprimido.b. El piso no está nivelado.	a. Reapriete las perillas de la taza al piso.b. Utilice calzas para inodoro y/o coloque un poco de calafate alrededor de la base del inodoro.
