Cadet 609AA001.020 - Toilette American Standard - Notice d'utilisation et mode d'emploi gratuit

Marque	American Standard
Modèle	Cadet 609AA001.020
Type de produit	Toilette
Forme de cuvette	Allongée ou devant rond (selon variante)
Modèles de réservoir	4188A, 4188B
Modèles de cuvette	3517A, 3517C, 3517F (allongée) / 3517B, 3517D (devant rond)
Matériau	Porcelaine
Alimentation en eau	Tuyau d'alimentation (vendu séparément)
Raccordement	Bride au sol avec boulons à T (1/4 po, 5/16 po en option)
Système de chasse	Robinet de chasse avec clapet et chaîne
Réglage du niveau d'eau	Bouton de réglage sur le flotteur
Joint réservoir-cuvette	Joint inclus
Fixation au sol	Boulons à T avec écrous et rondelles
Entretien et nettoyage	Eau savonneuse, rincer à l'eau claire, chiffon doux. Éviter nettoyants pour cuvette.
Sécurité	Produit fragile, manipuler avec soin. Ne pas trop serrer les écrous.
Pièces détachées fournies	Joint réservoir, poignées de fixation, rondelles, boulons à T, capuchons, tiges de raccord
Garantie	Voir notice complète (1-800-442-1902 pour USA)

FOIRE AUX QUESTIONS - Cadet 609AA001.020 American Standard

Quel est le type de raccordement recommandé pour l'installation en parallèle ?

Pour éviter la succion, utilisez un raccord en Y directionnel avec ventilation appropriée, et non un raccord en croix.

Comment ajuster le niveau d'eau du réservoir ?

Tournez le bouton de réglage du niveau d'eau pour déplacer le flotteur vers le haut ou vers le bas jusqu'à atteindre la marque dans le réservoir.

Que faire si la toilette ne cesse pas de tirer la chasse ?

Vérifiez si la chaîne du robinet de chasse est trop tendue (maintient le clapet ouvert) ou si le dispositif d'étanchéité du clapet fuit. Ajustez ou remplacez la pièce.

Puis-je utiliser des nettoyants pour cuvette ?

Non, les nettoyants pour cuvette peuvent corroder les raccords de tuyauterie du réservoir. Utilisez de l'eau légèrement savonneuse, rincez et essuyez avec un chiffon doux.

Comment installer la toilette sur une bride au sol ?

Placez les boulons à T dans la bride, posez la rondelle de cire (vendue séparément), puis abaissez la toilette en alignant les boulons avec les trous. Serrez les écrous à la main.

Le réservoir fuit après l'installation, que faire ?

Vérifiez le raccord du tuyau d'alimentation en eau et le joint entre le réservoir et la cuvette. Ne serrez pas excessivement les écrous. Si le joint fuit, remplacez-le.

Quels modèles de cuvette sont compatibles avec le réservoir 4188A/B ?

Les cuvettes des séries 3517A, 3517C, 3517F (allongée) et 3517B, 3517D (devant rond) sont compatibles.

Comment fixer le réservoir à la cuvette ?

Placez le joint du réservoir, puis serrez les poignées de fixation une à la fois jusqu'à ce que le réservoir touche l'avant et l'arrière de la cuvette. Poussez le dessus du réservoir vers le bas en serrant.

Que faire si la chasse est faible ?

Vérifiez que le niveau d'eau est correct, que le robinet d'alimentation est complètement ouvert, et que les conduits ne sont pas obstrués. Si nécessaire, ajustez le flotteur.

Où trouver les pièces de rechange ?

Contactez American Standard au 1-800-442-1902 (USA) ou visitez leur site internet. Les pièces comme le joint de réservoir, les boulons et les poignées sont disponibles.

MODE D'EMPLOI Cadet 609AA001.020 American Standard

Devant allongé et rond

Modèles 215AA, 215BA, 215AB, 215BB, 215FA, 215FC, 215CA, 215DA, 215CB, 215DB Series

Merci d'avoir choisi American-Standard... la référence en matière de qualité depuis plus de 100 ans. Afin de vous assurer que le produit est installé correctement, veuillez lire attentivement les instructions avant de commencer. (Certaines installations peuvent nécessiter une aide professionnelle.) Assurez-vous également que votre installation est conforme aux codes locaux.

ATTENTION : LE PRODUIT EST FRAGILE. MANIPULEZ-LE AVEC SOINS POUR ÉVITER LES BRIS ET LES

BLESSURES! REMARQUE : Les illustrations peuvent ne pas montrer exactement la forme des composants et de la porcelaine.

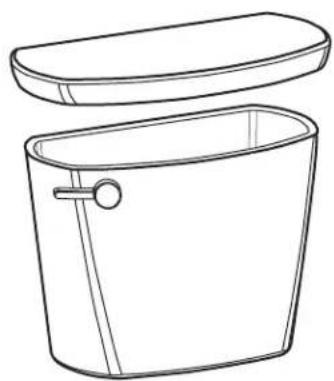

RÉSERVOIR 4188A et 4188B

NÉCESSAIRE D'INSTALLATION FACILE INCLUS AVEC LE RÉSERVOIR Joint du réservoir à la cuvette

Poignées de fixation avec écrous (2)

Rondelles de plastique (2)

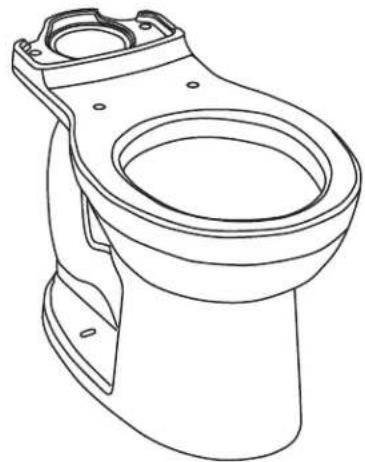

CUVETTE 3517A, 3517C, 3517F ALLONGÉE CUVETTE 3517B, 3517D DEVANT ROND

NÉCESSAIRE D'INSTALLATION FACILE INCLUS AVEC LA CUVETTE Boulons à T avec bague d'arrêt (2)

Capuchons de boulon (2)

Tiges de raccord de la cuvette au plancher (2)

Inclut également des capuchons de boulon standard (2)

VENDUS SÉPARÉMENT Rondelle de cire

Tuyau d'alimentation en eau

Siège de toilette à fermeture lente

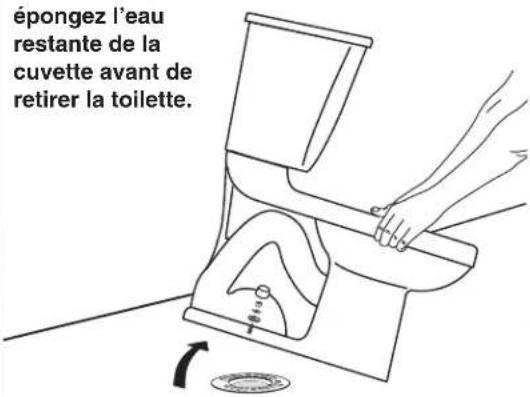

AVANT DE COMMENCER :		Si Vous Enlevez Une Toilette Déjà Installée
Fermez l'alimentation en eau	Tirez la chasse pour vider l'eau du réservoir;		Nettoyez la bride Avertissement: Si la bride au sol demeure ouverte plus de 1 à 2 heures, couvrez-la pour éviter l'échappement de gaz d'égout.
Type de raccord recommandé pour les installations parallèles.		INSTALLATION EN PARALLÈLE
		Selon l'état de votre plomberie et de votre ventilation, le débit de cette toilette dans une installation en parallèle pourrait créer une succion dans le système et tirer de l'eau de la cuvette opposée. Le code des normes nationales de plomberie interdit l'utilisation d'un raccord en croix pour le drainage puisqu'il y a risque de basculage. Le code approuve l'utilisation d'un raccord en Y de type directionnel avec une ventilation appropriée qui dirige l'eau vers le bas et loin de l'autre toilette.
INSTRUCTIONS D'INSTALLATION

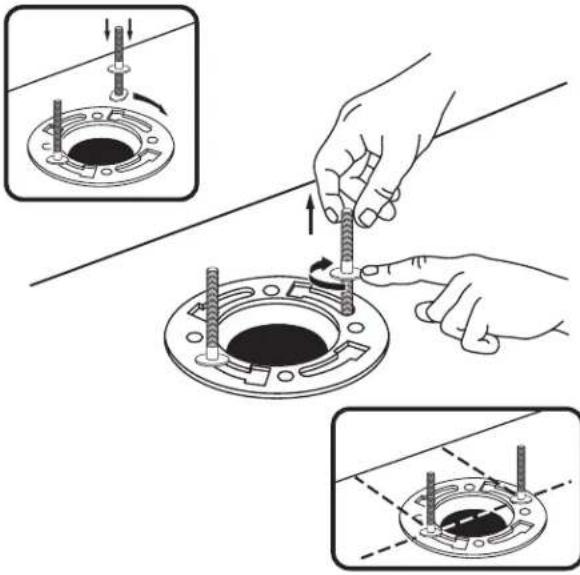

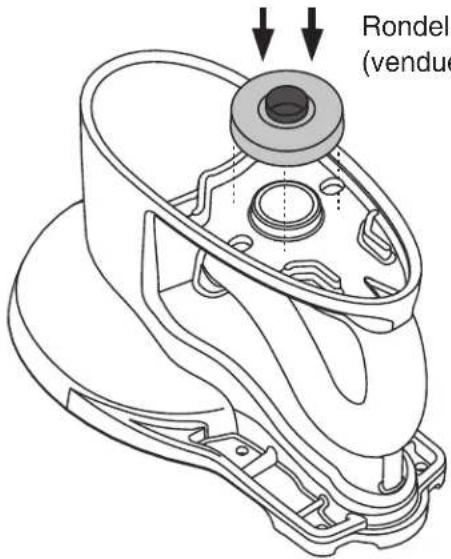

1REMARQUE : BOULONS DE 1/4 PO À USAGE FACILE.SI DES BOULONS DE 5/16 PO SONT REQUIS, LES ACHETER SÉPAREMMENT.		2Appuyez fermement.le de cire s séparément)

Instructions d'installation

REMARQUE : BOULONS DE 1/4 PO À USAGE FACILE.

SI DES BOULONS DE 5/16 PO SONT REQUIS, LES ACHETER SÉPAREMMENT.

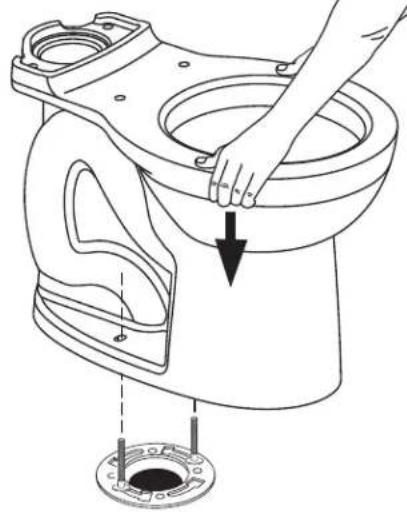

Appliquez du poids uniformément. Ne pas bouger la toilette après l'avoir placée. Le seau étanche risque de briser.

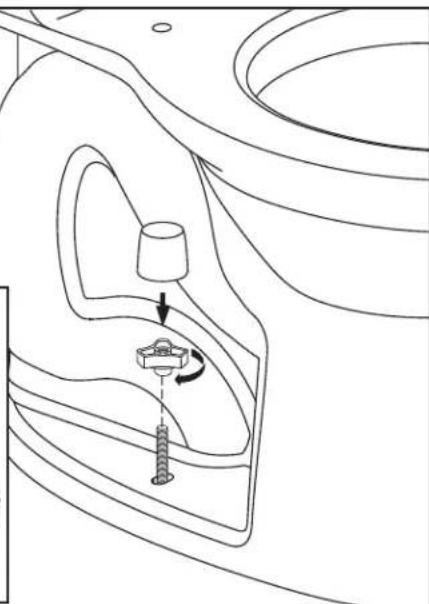

Serrez à la main seulement. Ne serrez pas excessivement.

REMARQUE : ILLUSTRATION : BOULON DE 1/4 PO À USAGE FACILE ET CAPUCHON.

SI UN BOULON DE 5/16 PO EST REQUIS, UTILISER LE DISQUE ET LE CAPUCHON STANDARD INCLUS.

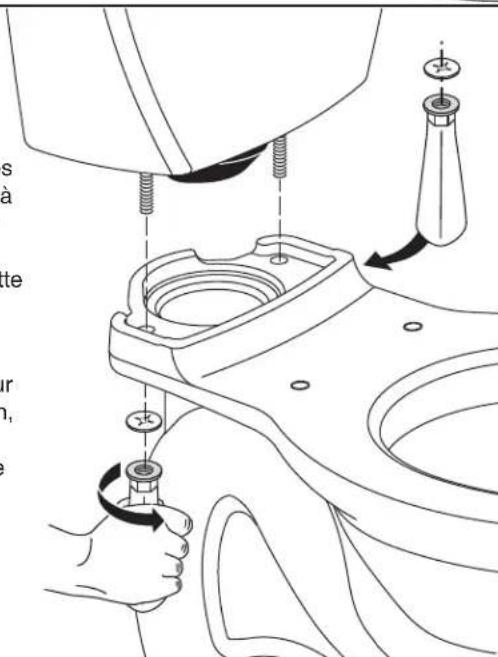

Serrez les poignées une à la fois jusqu'à ce que le réservoir touche l'avant et l'arrière de la cuvette de façon à obtenir un contact direct.

REMARQUE : Pour faciliter l'installation, poussez le dessus du réservoir vers le bas en serrant les poignées.

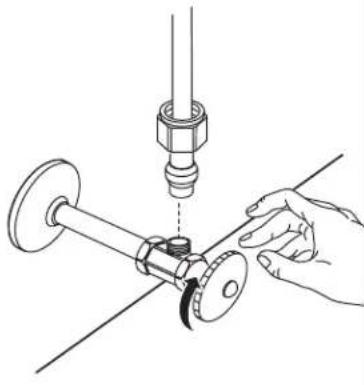

Raccordez le tuyau d'alimentation en eau. (Vendu séparément) Serrez l'écrou à la main.

Ouvrez l'alimentation en eau.

MISE EN GARDE : Un serrement excessif des écrous du tuyau d'alimentation en eau pourrait entraîner un bris et une éventuelle inondation. Si le raccord fuit après le serrage à la main, remplacez la conduite d'alimentation. N'utilisez aucun scellant sur le raccord de l'alimentation en eau. L'utilisation de mastic de plomberie, de pâte lubrifiante ou de tout autre type de scellant annulera la garantie.

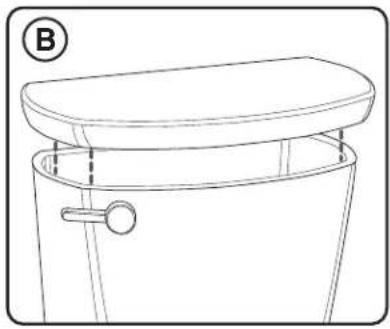

Ajustez le niveau d'eau au niveau indiqué sur le réservoir en tournant le bouton de réglage du niveau d'eau pour déplacer le flotteur vers le haut ou vers le bas.

Entretien et nettoyage

Lorsque vous nettoyez votre cuvette, lavez-la avec de l'eau légèrement savonneuse, rincez-la à fond à l'eau claire et essuyez-la avec un chiffon doux. MISE EN GARDE : N'utilisez pas de nettoyants pour cuvette. Ces produits peuvent sérieusement corroder les raccords de tuyauterie du réservoir. Ces dommages peuvent entraîner des fuites et des dommages matériaux. American Standard n'assume aucune responsabilité pour tout dommage causé par l'utilisation de nettoyants pour cuvette.

GUIDE DE DÉPANNAGE – Voir l'étape 8 pour le diagramme

Problème Cause possible Mesure corrective
La chasse ne se tire pas	a. Vanne d'alimentation fermée.b. Tuyau d'alimentation bloqué.c. Chaîne du robinet de chasse trop détendue ou déconnectée.d. Sable ou débris logés dans la commande d'eau.
Chasse d'eau faible ou lente	a. Niveau d'eau de la cuvette trop bas.b. Robinet d'alimentation partiellement fermé.c. Jambe de siphon et/ou drain et/ou évent partiellement obstrué.d. Pression de l'alimentation trop faible.
La toilette fuit	a. Mauvais raccord de la conduite d'alimentation.b. Mauvais raccord de la cuvette au réservoir/plancher.
La toilette ne s'arrête pas	a. Le dispositif d'étanchéité du clapet fuit ou est déformé.b. Sable ou débris logés dans la commande d'eau.c. Chaîne du robinet de chasse trop tendu, maintient le clapet ouvert.
La cuvette de la toilette bouge après l'installation	a. La rondelle de cire n'est pas entièrement compressée.b. Le plancher n'est pas à niveau.

À l'attention de : Directeur du service à la clientèle

Pour les résidents des États-Unis, les informations de garantie peuvent également être obtenues en appelant

Appelez le numéro sans frais suivant : 1-800-442-1902

www.americanstandard.com

LIXIL Canada, ULC

5900 Avebury Rd.

Sans frais : 1-800-387-0369

www.americanstandard.ca
