MANUAL DE USUARIO Icefestival Cube Klarstein

Máquina para hacer cubitos de hielo

10035579 10046384

e felicitamos por la compra de su dispositivo. Por favor, lea las siguientes instrucciones con atención y sigalas para evitar posibles daños. No aceptamos ninguna responsabilidad por los daños causados por el incumplimiento de las instrucciones y el uso indebido. Escanee el código QR para acceder al último manual de usuario y otra información sobre el producto.

Instrucciones de seguridad 44

Descripción del aparato 46

Elementos 47

Puesta en marcha y funcionamiento 48

Limpieza y cuidado 50

Solución de problemas 51

Indicaciones sobre la retirada del aparato 52

Fabricante e importador (Reino Unido) 52

DATOS TÉCNICOS

Número de artículo 10035579, 10046384
Producción diaria 15-20 kg/24 h
Capacidad de almacena-miento de hielo	1,8 kg
Capacidad del depósito de agua	1,8 l
Refrigerante R290
Molde de cubitos de hielo Cubo
Dimensiones 378*398*420 mm

INSTRUCCIONES DE SEGURIDAD

- Antes de la limpieza y el mantenimiento, apague el aparato y desenchufe el cable de alimentación de la toma de corriente.

- Siempre saque el enchufe de la toma por la cabeza del enchufe y nunca tire del cable de alimentación.

- Contacte con el fabricante o el departamento de servicio si la máquina funciona mal.

- Nunca toque las superficies del aparato mientras esté en uso, ya que el compresor y el condensador pueden alcanzar temperaturas entre 70 y 90 °C - ¡riesgo de quemaduras!

- Debido al rápido proceso de congelación, los cubos de hielo pueden parecer "turbios". Esto se debe a que hay aire dentro de los cubos de hielo y no tiene ninguna influencia en el sabor y la calidad.

- Cuando no se utilice el aparato, desenchufe el cable de alimentación por lo menos 2 cm para permitir la circulación de aire y evitar que los componentes metálicos se oxiden.

- El aparato puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoriales y/o mentales reducidas y/o con falta de experiencia y conocimientos, siempre que estén supervisados por una persona responsable de ellos cuando utilicen el aparato o hayan sido instruidos por dicha persona en el uso seguro del aparato y comprendan los peligros que conlleva.

- El dispositivo no es un juguete.

- La limpieza y el mantenimiento del aparato pueden ser realizados por niños si están bajo supervisión.

- Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, el servicio de atención al cliente o una persona con una cualificación similar para evitar los peligros.

- La unidad contiene refrigerante. Observar las regulaciones locales y nacionales para la eliminación del dispositivo. Antes de desguazar el aparato, quite las puertas para evitar que un niño se esconda dentro del dispositivo.

- Este dispositivo puede ser usado en hogares y entornos similares a los hogares. Entre ellas figuran, por ejemplo:

- Las cocinas del personal en tiendas, oficinas y otros ambientes de trabajo

- en granjas y por huéspedes en hoteles, moteles, bed and breakfasts y otros entornos similares a los de un hotel.

- Catering, etc.

- No almacene sustancias altamente inflamables dentro de la unidad.

- Si la tapa de la unidad se abre durante un largo período de tiempo aumentará significativamente la temperatura dentro del dispositivo.

- Limpie las superficies que entran en contacto con los alimentos y sistemas de drenaje accesibles regularmente.

- Limpie el depósito de agua si el aparato no ha sido utilizado durante más de 48 horas.

- Si no utiliza el dispositivo durante un largo período de tiempo, apague la fuente de alimentación, descongélelo, límpielo, séquelo y deje la tapa abierta

para evitar la aparición de moho.

• Al colocar la máquina, tenga cuidado de no pisar inadvertamente el cable de alimentación o compruebe si el cable de alimentación está dañado.
• No coloque enchufes múltiples o estaciones de carga portátiles detrás del dispositivo.
• Llene el tanque de agua del aparato solo con agua potable o conéctelo al suministro de agua potable.
• Asegúrese de que las aberturas de ventilación del aparato no estén bloqueadas.
• Para acelerar el proceso de descongelación, sólo use dispositivos recomendados por el fabrican-te.
• No utilice ningún equipo eléctrico dentro de la unidad a menos que sean recomendados explícitamente para este propósito por el fabricante.
• No utilice llamas desnudas cerca de la unidad.
• Utilice sólo el juego de tubos suministrado. No utilice juegos de tubos viejos.

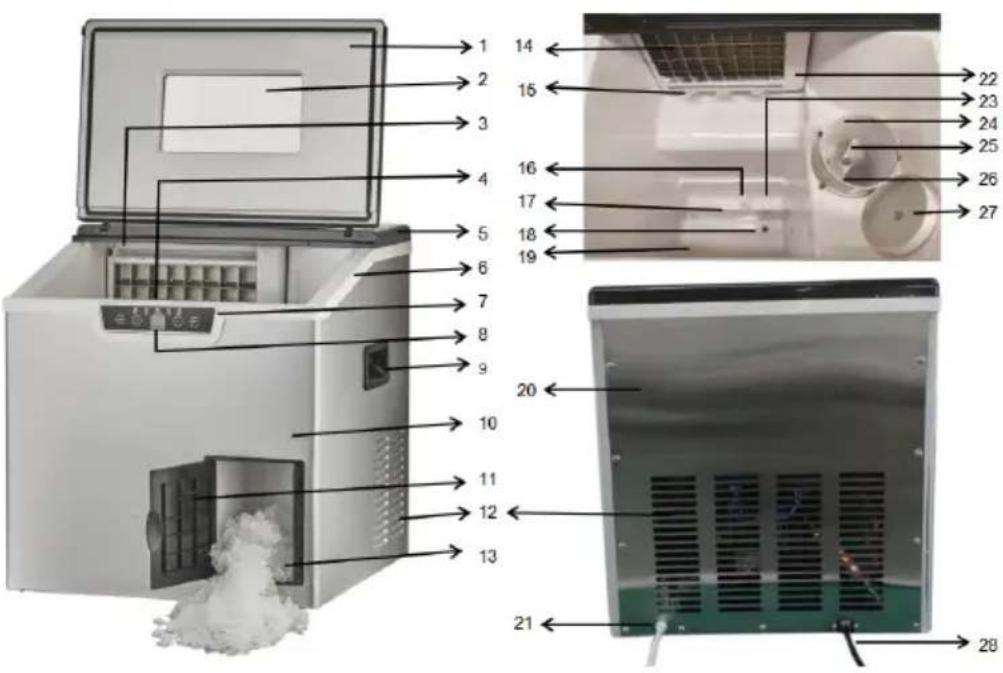

DESCRIPCIÓN DEL APARATO

1 Cubierta superior frontal
2 Ventana de visualización
3 Línea de rociado
4 Cesta de hielo

b Rellenado inteligente

5 Cubierta superior trasera
6 Cuadro medio
7 Panel de control
8 Pantalla LCD
9 Asa
10 Carcasa
11 Cubierta decorativa de la puerta
12 Cubierta del ventilador
13 Salida para hielo rallado
14 Vaporizador

15 Sensor "Hielo Ileno"
16 Boya de agua
17 Placa aislante
18 Tapón de drenaje
19 Marcado máximo
20 Cubierta trasera
21 Agujero de entrada de agua
22 Marco del evaporador
23 Abertura de succión de agua
24 Recipiente para hielo triturado
25 Pala para hielo triturado
26 Cuchillo
27 Cubierta del tazón
28 Cable de alimentación y enchufe

Instalación

• Al transportar el dispositivo, asegúrese de que el ángulo de inclinación de la carcasa no exceda los 45 °C. De lo contrario, el compresor y el sistema de sellado pueden resultar dañados.
• Retire todo el material de embalaje y asegúrese de que la unidad está en buenas condiciones y que no hay daños en la unidad, el enchufe o el cable de alimentación.
• Coloque la unidad horizontalmente en una superficie plana. Mantenga una distancia mínima de 150 mm a cada lado de la unidad para asegurar una ventilación adecuada. No instale la unidad cerca de hornos, calentadores u otras fuentes de calor.
• Asegúrese de que el voltaje utilizado es el mismo que el indicado en la placa de identificación de la unidad.
• Use agua potable normal para la unidad. El uso de agua destilada está prohibido.
• Mantén la ventana de visión cerrada durante el proceso de fabricación del hielo.

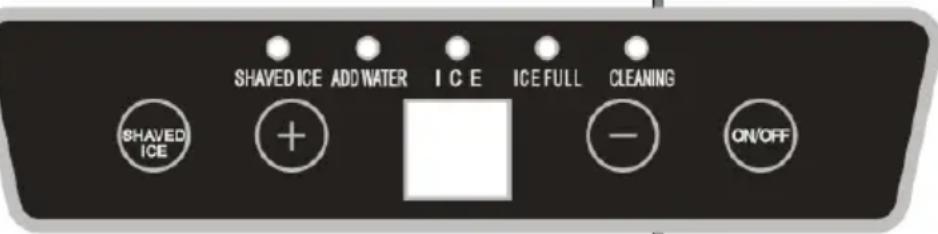

ELEMENTOS

	Presione este botón para hielo rallado.Antes de pulsar este botón, ponga suficientes cubitos de hielo en la cubeta de hielo y cúbrala.
	Presione este botón para aumentar el tiempo de fabricación del hielo.
	Presione este botón para disminuir el tiempo de fabricación del hielo.
	Presione este botón para iniciar o detener el proceso de fabricación de hielo.
	Se enciende cuando se hace hielo rallado.
	Se enciende cuando no hay suficiente agua en el tanque de agua.
	Se enciende cuando la máquina está haciendo hielo.
	Se enciende cuando la cesta de hielo está lleno.
	Se enciende cuando la máquina está en el proceso de autolimpieza.

Añada agua manualmente: Abra la tapa, quite la cesta de hielo y llene el tanque de agua con agua.

Nota: Asegúrese de que el nivel del agua no exceda la marca máxima.

Llenado automático de agua: Conecte la manguera directamente a la parte trasera de la unidad.

Nota: La máxima presión de entrada de agua es de 0,6 MPa. La presión mínima de entrada de a-gua es de 0,14 MPa.

A B Suministro de agua

Paso 2

Inserte el enchufe en la toma de corriente.

Paso 3

Presione el botón ON/OFF para encender el aparato. El ciclo de fabricación de hielo comienza.

Nota: Durante los tres primeros ciclos de fabricación de hielo, los cubos de hielo pueden ser pequeños e irregulares o no se puede hacer hielo. Esto es normal y no indica un mal funciona-miento.

Paso 4

Cuando se encienda el indicador "ADD WATER", llene el tanque de agua como se muestra en el paso 1.

Paso 5

Cuando se encienda el indicador "ICE FULL", quite el hielo con la pala para hielo.

Nota: Retire el hielo del cubo de hielo inmediatamente cuando esté lleno para evitar que se llene demasiado el contenedor de recolección de hielo.

Paso 6

Presione el botón SHAVED ICE para hacer hielo rallado de los cubitos de hielo.

Nota: Antes de pulsar este botón, ponga suficientes cubitos de hielo en el recipiente de hielo y cú-bralo.

Paso 7

Presione el botón ON/OFF para detener la máquina.

Paso 8

Coloque un recipiente debajo del aparato, tire del aparato ligeramente hacia adelante y saque el tapón de drenaje en el medio del tanque de agua para drenar el agua.

LIMPIEZA Y CUIDADO

• Limpie el aparato y todos los accesorios regularmente. Antes de limpiarlo, desenchufe el aparato de la toma de corriente y retire los cubitos de hielo. Use una solución de vinagre diluida con agua para limpiar el aparato. Nunca utilice productos químicos, ácidos, gasolina o aceites para la limpie-za. Enjuague el interior de la máquina lo suficiente con agua limpia antes de volver a utilizarla.
• Tenga cuidado de no bloquear los conductos de aire de la unidad.
• Reemplace el agua del depósito cada 24 horas para mantener los cubitos de hielo.
• Si el compresor se detiene por cualquier razón, espere al menos 3 minutos antes de reiniciar el dispositivo.
• Use sólo agua potable fresca para hacer cubitos de hielo.
• Este aparato es sólo para uso doméstico y no debe ser usado en el exterior. Si necesita usarlo en el exterior, asegúrese de que la ventana de visión esté cerrada.

SOLUCIÓN DE PROBLEMAS

1 En caso de un fallo en la alimentación o si el enchufe de la red se extrae accidentalmente de la toma, o si se pulsa el botón ON/OFF durante la producción de hielo, la pala de hielo automática puede quedar bloqueada por pequeños trozos de hielo. Si esto sucede, retírelos desenchufando primero el enchufe de la toma de corriente y luego empujando cuidadosamente la pala para hielo hacia adelante. Retire los pequeños trozos de hielo y vuelva a poner en marcha el aparato.
2 Arranque el aparato presionando el botón ICE. Si la pala de hielo no presiona el hielo en el colec-tor de hielo después de que se hayan formado cubos de hielo en el evaporador y se encienda la "M", deberá comprobar que el contenedor de agua está en posición horizontal. Si no es así, presio-ne ligeramente con el dedo contra la pala de hielo. Entonces reinicie el aparato.

Problema Posible causa Solución
El dispositivo hace un ruido anormal.	El voltaje es más bajo de lo recomendado.	Detenga la unidad hasta que el voltaje vuelva a la normalidad.
Las condiciones para la fabricación de hielo son óptimas, pero no se producen cubitos de hielo.	Fuga de refrigerante o el sistema de sellado está bloqueado.	Contacte con el servicio de atención al cliente.
Las luces indicadoras de "HIELO LLENO" y "AGREGAR AGUA" se encienden simultáneamente.	El tanque de agua está bloqueado por un cubo de hielo.	Quite el cubo de hielo debajo de la pala de hielo. Desenchufe el enchufe de la toma de corriente y vuelva a enchufarlo. Ahora presione el ICE. Tres minutos después, el aparato se reiniciará automáticamente.
La unidad está en funcionamiento pero el agua está más caliente de lo normal.	La válvula magnética está rota.	Reemplace la válvula electromagnética.

INDICACIONES SOBRE LA RETIRADA DEL APARATO

Si en su país existe una disposición legal relativa a la eliminación de aparatos eléctricos y electrónicos, este símbolo estampado en el producto o en el embalaje advierte que no debe eliminarse como residuo doméstico. En lugar de ello, debe depositarse en un punto de recogida de reciclaje de aparatos eléctricos y electrónicos. Una gestión adecuada de estos residuos previene consecuencias potencialmente negativas para el medio ambiente y la salud de las personas. Puede consultar más información sobre el reciclaje y la eliminación de este producto contactando con su administración local o con su servicio de recogida de residuos.

FABRICANTE

Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania.
