MANUALE UTENTE Icefestival Cube Klarstein

Fabbricatore di cubetti di ghiaccio

La ringraziamo per aver acquistato il dispositivo. a preghiamo di leggere attentamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni tecnici. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo.

Scansionate il codice QR per scaricare il manuale d'uso attuale nella vostra lingua.

Avvertenze di sicurezza 34

Descrizione del prodotto 36

Pannello di controllo 37

Messa in funzione e utilizzo 38

Pulizia e manutenzione 40

Correzione degli errori 41

Avviso di smaltimento 42

Produttore e importatore (UK) 42

DATI TECNICI

Codice articolo 10035579, 100	46384
Prestazione giornaliera 15-20	kg/24 h
Capacità di conservazione del ghiaccio	1,8 kg
Capacità serbatoio d'acqua 1,8 l
Refrigerante R290
Forma del cubetto di ghiaccio	Dado
Dimensioni 378*398*420 mm

AVVERTENZE DI SICUREZZA

• Spegnere il dispositivo prima di eseguire operazioni di manutenzione e pulizia e togliere la spina dalla presa.
• Non estrarre la spina dalla presa per mezzo del cavo, ma afferrarla saldamente con la mano per estrarla.
• Contattare il produttore o il servizio d'assistenza clienti se il dispositivo presenta disfunzioni.
• Non toccare mai le superfici del dispositivo durante l'uso, dato che il compressore e il condensatore raggiungono temperature tra i 70 °C e i 90 °C - pericolo di ustioni!
• Visto il rapido procedimento di congelamento, i cubetti di ghiaccio possono risultare “a nuvola”. Ciò succede perché all’interno dei cubetti c’è dell’aria. La cosa non influisce assolutamente sul gusto e sulla qualità dei cubetti.
• Quando il dispositivo non viene utilizzato estrarre il cassetto di almeno 2 cm per consentire all'aria di circolare e per evitare che le componenti metalliche si arrugginiscano.
• Questo dispositivo può essere utilizzato dai bambini maggiori di 8 anni e dalle persone con limitate capacità fisiche, sensoriali o mentali o da persone con esperienza e conoscenze insufficienti, solo se sono stati informati sulle funzioni del dispositivo e sono consapevoli dei rischi e dei pericoli connessi.
• Il dispositivo non è un giocattolo.
• I bambini non possono pulire e utilizzare il dispositivo senza la supervisione di un adulto.
• Se il cavo d'alimentazione è danneggiato, va sostituito dal produttore, dal servizio d'assistenza clienti o da una persona qualificata al fine di evitare danni.
• Il dispositivo contiene del refrigerante. Smaltire il dispositivo osservando le direttive locali e nazionali. Prima di rottamare il dispositivo smontare le porte per verificare che non si nasconda un bambino all'interno.
• Il dispositivo può essere usato in ambienti casalinghi e domestici. Tra questi rientrano:
• cucine del personale in negozi, uffici e altri ambienti lavorativi
• fattorie e appartenenti a ospiti in albergo, motel, bed and breakfast e altri ambienti simili
• catering ecc.
• Non conservare sostanze facilmente infiammabili nel dispositivo.
• Se il coperchio del dispositivo resta aperto per un lungo periodo di tempo, può causare un significativo aumento della temperatura all'interno dello stesso.
• Pulire regolarmente le superfici che entrano in contatto con gli alimenti e i sistemi di scarico accessibili.
• Pulire il serbatoio dell'acqua se il dispositivo non è stato usato per più di 48 ore.

• Se il dispositivo non viene usato per un lungo periodo di tempo, bisogna spegnerlo, sbrinarlo, pulirlo e asciugarlo. Lasciare il coperchio aperto per evitare la formazione di muffa. Quando si colloca il dispositivo, fare attenzione a non sistemarlo erroneamente sul cavo d'alimentazione o danneggiarlo.

• Non posizionare prese multiple o stazioni di ricarica portatili dietro al dispositivo.

• Riempire il serbatoio del dispositivo solo con acqua potabile o allacciarlo alla fornitura d'acqua potabile.
• Assicurarsi che le aperture di ventilazione del dispositivo non vengano bloccate.
• Per accelerare il processo di sbrinamento, utilizzare solo attrezzi consigliati dal produttore.
• Non utilizzare apparecchi elettrici all'interno del dispositivo, a meno che siano stati esplicitamente consigliati dal produttore.
  • Non utilizzare fiamme libere vicino al dispositivo.
• Usare solo il kit di tubi contenuto nel volume di consegna. Vecchi sistemi di tubi non devono essere riutilizzati.

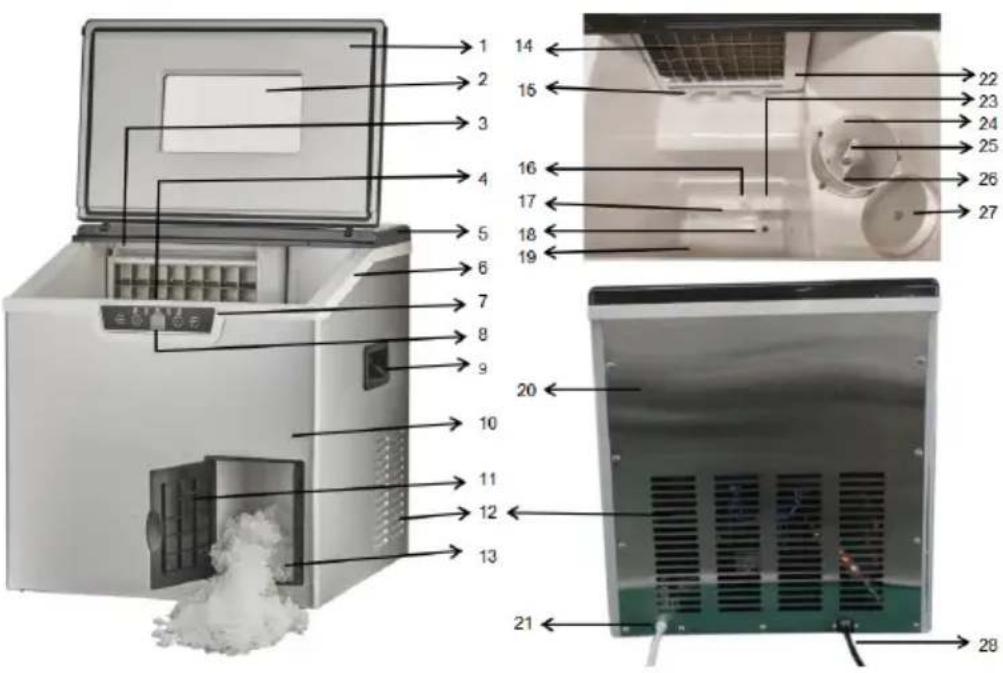

DESCRIZIONE DEL PRODOTTO

1 Coperchio superiore frontale
2 Pannello trasparente
3 Evaporatore
4 Cestello del ghiaccio b riempimento intelligente
5 Coperchio superiore posteriore
6 Telaio centrale
7 Pannello di controllo
8 Display LCD
9 Maniglia
10 Alloggiamento
11 Copertura porta decorativa
12 Copertura ventola
13 Scarico per ghiaccio tritato
14 Evaporatore

15 Sensore "ghiaccio pieno"
16 Boa
17 Lastra isolante
18 Tappo di scarico
19 Tacca livello massimo
20 Coperchio posteriore
21 Foro d'ingresso
22 Telaio dell'evaporatore
23 Apertura d'aspirazione acqua
24 Vaschetta per ghiaccio tritato
25 Sessola per ghiaccio tritato
26 Coltello
27 Coperchio vaschetta
28 Cavo e spina

Installazione

• Durante il trasporto l'angolo d'inclinazione del dispositivo non deve superare i 45°. Altrimenti il compressore e la guarnizione potrebbero danneggiarsi.
• Rimuovere tutti i materiali d'imballaggio, controllare attentamente che il dispositivo sia in buone condizioni e assicurarsi che non vi siano danni alla spina, al cavo d'alimentazione e al dispositivo stesso.
• Posizionare il dispositivo orizzontalmente su una superficie piana. Per garantire un'adeguata ventilazione è necessario tenere una distanza di almeno 150 mm da tutti i lati del fabbricatore di cubetti di ghiaccio. Tenere il dispositivo lontano da forni, termosifoni o altre fonti di calore.
• Accertarsi che la tensione indicata sulla targhetta del dispositivo corrisponda alla tensione di rete.
• Utilizzare solo acqua minerale naturale per il dispositivo. E' vietato usare acqua distillata.
• Tenere chiuso il pannello trasparente durante la produzione del ghiaccio.

PANNELLO DI CONTROLLO

SHAVEDICE	SHAVEDICE ADD WATER ICE	ICEFULL CLEANING
SHAVEDICE	+	- ON/OFF
SHAVEDICE	Premere questo tasto per il ghiaccio tritato Prima di premere il tasto versare cubetti sufficienti nella vaschetta e coprirla.
	Premere questo tasto per aumentare la durata della produzione di ghiaccio. ·
	Premere questo tasto per diminuire la durata della produzione di ghiaccio. ·
	Premere questo tasto per avviare o fermare la produzione di ghiaccio.
	Lampeggia quando il dispositivo sta producendo ghiaccio tritato.
	Lampeggia quando non c'è più abbastanza acqua nel serbatoio
	Lampeggia quando il dispositivo sta producendo ghiaccio.
	Lampeggia quando il cestello del ghiaccio è pieno.
	Lampeggia quando il dispositivo si sta autopulendo Lampeggia quando il dispositivo si sta autopulendo..

MESSA IN FUNZIONE E UTILIZZO

Fase 1

Aggiungere l'acqua manualmente: aprire il coperchio, rimuovere il cestello del ghiaccio e riempire d'acqua il serbatoio.

Nota: assicurarsi che il livello dell'acqua non superi la tacca del massimo.

Riempimento d'acqua automatico: collegare il tubo direttamente sul retro del dispositivo.

Nota: la pressione massima d'entrata d'acqua è 0,6 MPa, mentre la pressione minima è 0,14 MPa.

apporto idrico

Fase 2

Inserire la spina nella presa.

Fase 3

Premere il tasto ON/OFF per accendere il dispositivo. Il ciclo di produzione del ghiaccio inizia.

Nota: dopo i primi 3 cicli di produzione del ghiaccio può capitare che i cubetti siano piccoli e irregolari oppure che non venga prodotto ghiaccio. Ciò è normale e non segnala una disfunzione.

Fase 4

Quando lampeggia la spia "ADD WATER", riempire il serbatoio come descritto nella fase 1.

Fase 5

Quando lampeggia la spia "ICE FULL", togliere il ghiaccio con la sessola.

Nota: rimuovere immediatamente il ghiaccio dal cestello quando è pieno per evitare di sovrariempire il contenitore di raccolta del ghiacci.

Fase 6

Premere il tasto SHAVED ICE per produrre ghiaccio tritato dai cubetti.

Nota: prima di premere il tasto versare abbastanza cubetti di ghiaccio nella ciotola e coprirla.

Fase 7

Premere il tasto ON/OFF per fermare il dispositivo.

Fase 8

Sistemare un contenitore sotto al dispositivo, tirare il fabbricatore di cubetti del ghiaccio in avanti e togliere il tappo di scarico al centro del serbatoio per far scaricare l'acqua.

PULIZIA E MANUTENZIONE

• Pulire regolarmente il dispositivo e tutti gli accessori. Prima di procedere con la pulizia scollegare la spina dalla presa e rimuovere i cubetti di ghiaccio. Utilizzare una soluzione di aceto diluito con acqua per pulire il dispositivo. Non usare mai sostanze chimiche, acidi, benzina oppure olio. Sciacquare approfonditamente l'interno del dispositivo con acqua pulita prima di usarlo.
• Assicurarsi che le aperture di ventilazione del dispositivo non siano bloccate.
• Sostituire l'acqua nel serbatoio ogni 24 ore per garantire la qualità dei cubetti di ghiaccio.
• Se il compressore si dovesse fermare per qualsiasi motivo, aspettare almeno 3 minuti prima di riavviare il dispositivo.
• Utilizzare esclusivamente acqua minerale naturale per la produzione di cubetti di ghiaccio.
• Il dispositivo è adatto all'uso in ambienti familiari e non va usato all'aperto. In caso contrario assicurarsi che il pannello trasparente sia chiuso.

CORREZIONE DEGLI ERRORI

1 Se si dovesse verificare un blackout o togliere inavvertitamente la spina dalla presa o premere il tasto ON/OFF durante la produzione di ghiaccio, può capitare che la sessola automatica venga bloccata da piccole schegge di ghiaccio. Rimuovere le schegge togliendo la spina dalla presa e spingere la sessola in avanti. Rimuovere le schegge di ghiaccio e riavviare il dispositivo.
2 Avviare il dispositivo premendo il tasto ICE. Se la sessola non preme il ghiaccio nella vaschetta di raccolta dopo che si sono formati dei cubetti sull'evaporatore e si accende la spia "M", verificare che il contenitore dell'acqua sia in posizione orizzontale. In caso contrario premere leggermente la sessola con il dito. Infine riavviare il dispositivo.

Problema Possibile causa	Soluzioni
Il dispositivo è rumorosissimo.	La tensione è troppo bassa.	Spegnere il dispositivo finché la tensione è di nuovo normale.
Le condizioni per la produzione di ghiaccio sono ottime, ma non vengono prodotti cubetti.	C'è una fuga di refrigerante o il sistema di tenuta è bloccato.	Rivolgersi al servizio d'assistenza clienti.
Le spie “ICE FULL” e “ADD WATER” si accendono contemporaneamente.	Il contenitore dell'acqua è bloccato da un cubetto di ghiaccio.	Rimuovere il cubetto sotto la sessola. Togliere la spina dalla presa e reinserirla. Premere ICE. Dopo 3 minuti il dispositivo si riavvia.
Il dispositivo funziona, ma l'acqua è più calda del solito.	L'elettrovalvola è rotta. Sostituire l'elettrovalvola.

AVVISO DI SMALTIMENTO

Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i rifiuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili conseguenze negative. Informazioni riguardanti il riciclo e lo smaltimento di questi prodotti si ottengono presso l'amministrazione locale oppure il servizio di gestione dei rifiuti domestici.

PRODUTTORE

Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania.
