| Tipo de producto | Bomba de vacío de paletas rotativas |
| Marca | Vevor |
| Modelo | 2RS-3 |
| Dimensiones (L x A x H) | 360 x 135 x 275 mm |
| Peso | 10 – 11 kg |
| Alimentación | 220-240 V ~ 50 Hz o 120 V ~ 60 Hz |
| Potencia del motor | 3/4 HP (0,56 kW) |
| Flujo de aire libre | 8 CFM (226 L/min) |
| Vacío último | 0,3 Pa |
| Velocidad de rotación | 2800 rpm (50 Hz) / 3500 rpm (60 Hz) |
| Capacidad de aceite | 370 ml |
| Nivel de sonido | Aproximadamente 65 dB(A) |
| Material del cuerpo | Aluminio fundido a presión |
| Tipo de aceite recomendado | Aceite para bomba de vacío de alto rendimiento |
| Mantenimiento | Cambio de aceite regular, limpieza de filtros |
| Seguridad | Protección térmica, interruptor encendido/apagado, superficie caliente – no tocar |
| Uso | Doméstico, taller, climatización, refrigeración |
| Accesorios incluidos | Tapón de drenaje, tapón de escape, manguera (no incluida) |
| Garantía | 1 año (certificado electrónico) |
| Reparabilidad | Piezas de repuesto disponibles: juntas, válvulas, paletas, rotor, estator |
Preguntas frecuentes - 2RS-3 Vevor
Preguntas de los usuarios sobre 2RS-3 Vevor
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Bombas en formato PDF gratis! Encuentra tus instrucciones 2RS-3 - Vevor y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. 2RS-3 de la marca Vevor.
MANUAL DE USUARIO 2RS-3 Vevor
BOMBA ASPIRADORA
MODELO: RS-1 / RS-1.5 / RS-2 / RS-3 / RS-6 2RS-2 / 2RS-3 / 2RS-4 / VP280
Antes de operar este aparato, por favor lea el manual de instrucciones con cuidado y guarde estas instrucciones. Se deben seguir siempre las precauciones básicas de seguridad, incluidas las siguientes:
Advertencia: para reducir el riesgo de lesiones, el usuario debe leer cuidadosamente el manual de instrucciones.
Este símbolo, colocado antes de un comentario, indica una especie de precaución o advertencia. Ignorar esta advertencia puede provocar un accidente. Para riesgo de lesiones, incendio o electrocución, por favor siga siempre la recomendación que se muestra a continuación.
ADVERTENCIA
Uso doméstico solamente.
ADVERTENCIA: Superficie caliente. Para reducir el riesgo de quemaduras, no tocar.
PRECAUCIÓN: Para reducir el riesgo de descarga eléctrica, no exponer a la lluvia. Almacenar en interiores. PRECAUCIÓN: Para reducir el riesgo de descarga eléctrica, utilizar sólo en interiores.
ADVERTENCIA: Riesgo de lesión. No dirija el aire o vapor hacia el cuerpo. Utilice sólo con los accesorios recomendados.
ADVERTENCIA: Superficie caliente. Para reducir el riesgo de quemaduras, no tocar. PRECAUCIÓN: Para reducir el riesgo de descarga eléctrica, no exponer a la lluvia.
Almacenar en el interior.
PRECAUCIÓN: Para reducir el riesgo de descarga eléctrica, utilice únicamente en interiores. ADVERTENCIA: Riesgo de lesión. No dirija la corriente de aire hacia el cuerpo.

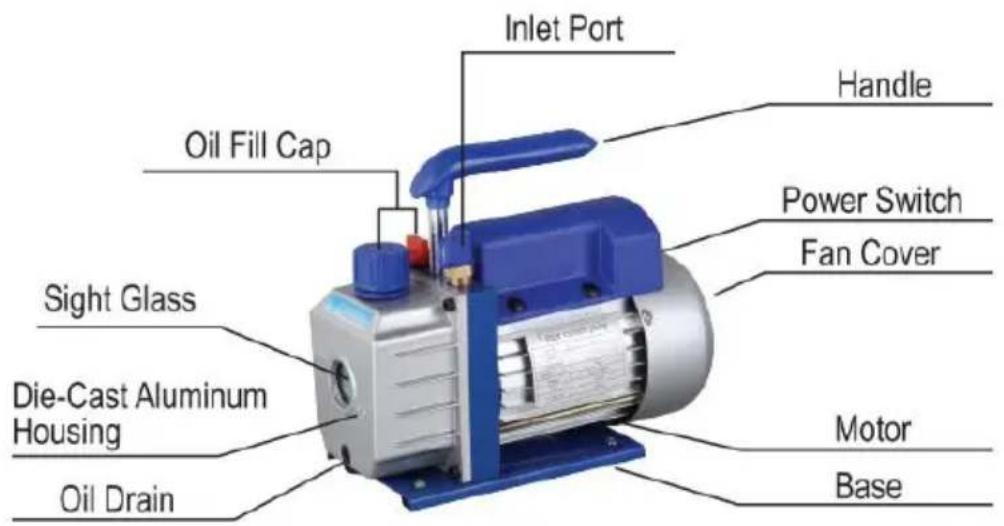

COMPONENTES DE LA BOMBA
En todas las cajas, los motores están diseñados para operar con voltajes de más o menos el 10% de su
calificación normal. Los motores de voltaje único se suministran completamente conectados y listos para
operar.
(1) Verifique que el voltaje y la frecuencia en la salida coincidan con las especificaciones
de la calcomanía del motor de la bomba. Controle el interruptor de ENCENDIDO/APAGADO para asegurarse de que esté en la posición APAGADO
antes de enchufar la bomba en una salida. Retire y deseche la tapa de escape del extremo de la bomba de manejo.
(2) La bomba se envía sin aceite en el depósito. Antes de arrancar la bomba, llene
con aceite. Retire la tapa de ventilación adecuada y agregue aceite hasta que el aceite apenas se muestre en el
fondo del visor de vidrio. La capacidad aproximada de aceite de la bomba es de 180 a 800 ml (consulte los datos técnicos).
(3) Reemplace la tapa de ventilación adecuada y retire la tapa de uno de los puertos de
entrada. Gire el interruptor del motor a ENCENDIDO. Cuando la bomba funcione suavemente, reemplace la tapa
en el puerto de entrada. Esto puede tomar de dos a 30 segundos, dependiendo de la temperatura
ambiente. Después de que la bomba funcione durante aproximadamente un minuto, verifique el visor
de vidrio para ver el nivel de aceite adecuado. El nivel debe estar alineado con la línea de nivel de aceite del visor
de vidrio. Agregue aceite si es necesario.
Nota: Cuando la bomba está en funcionamiento, el nivel de aceite debe estar incluso con la línea
de la mirilla. Un llenado insuficiente resultará en un pobre rendimiento de vacío.
El sobrellenado puede
resultar en aceite expulsado por el escape.
2. Apagar su bomba después de usar
Ayuda a prolongar la vida de la bomba y facilita el arranque. Siga estos procedimientos
para apagarla.
(1) Cierre la válvula del colector entre la bomba y el sistema.
(2) Quite la manguera de la entrada de la bomba.
(3) Tape el puerto de entrada para prevenir que cualquier contaminación o partículas sueltas entren
al puerto.
1. Aceite de la bomba de vacío:
La condición y el tipo de aceite utilizado en cualquier bomba de alto vacío son extremadamente importantes para determinar el vacío final alcanzable. Recomendamos el uso de Aceite para Bomba de Alto Vacío. Este aceite ha sido mezclado específicamente para mantener la viscosidad máxima a temperaturas normales de funcionamiento y para mejorar los arranques en climas fríos.
2. Procedimiento de cambio de aceite
(1) Asegúrese de que la bomba esté caliente.
(2) Quite la tapa de DRENAJE DE ACEITE. Drene el aceite contaminado en un recipiente adecuado.
y deséchelo adecuadamente. El aceite puede ser expulsado de la bomba abriendo la entrada y bloqueando parcialmente la salida con un paño mientras la bomba está funcionando. No opere la bomba durante más de 20 segundos usando este método.
(3) Cuando el flujo de aceite se haya detenido, incline la bomba hacia adelante para drenar el aceite residual.
(4) Reemplace la tapa de DRENAJE DE ACEITE. Retire el tapón de salida adecuado y llene el depósito
con aceite de bomba de vacío nuevo hasta que el aceite aparezca justo en la parte inferior de la mirilla. La capacidad aproximada de aceite de la bomba es de 180-800 ml (consulte los datos técnicos).
(5) Asegúrese de que los puertos de entrada estén tapados y luego encienda la bomba. Déjela funcionar durante un minuto, luego controle el nivel de aceite. Si el aceite está por debajo de la línea de NIVEL DE ACEITE de la mirilla, agregue aceite lentamente (con la bomba en marcha) hasta que el aceite llegue a la línea de NIVEL DE ACEITE. Reemplace el tapón de salida, asegurándose de que la entrada esté
(6)
a) Si el aceite está gravemente contaminado con lodo que se forma cuando se permite que el agua se acumule en el aceite, es posible que tenga que quitar la tapa del depósito de aceite y limpiarlo.
b) Otro método para tratar el aceite muy contaminado es forzarlo a salir del depósito de la bomba. Para hacer esto, deje que la bomba funcione hasta que esté caliente. Mientras la bomba aún está funcionando, retire el tapón de aceite. Restrinja ligeramente la salida. Esto creará contrapresión en el depósito y forzará la salida del aceite, lo que conlleva más contaminación.
Cuando el aceite cese de fluir, apague la bomba.
Repita este procedimiento según sea necesario hasta eliminar la contaminación.
Reemplace la tapa de DRENAJE DE ACEITE y vuelva a llenar el depósito hasta el nivel adecuado con aceite de bomba fresco.
Su bomba ha tenido un uso confiable y tiene una larga vida útil. Si se estropea, la siguiente guía le ayudará a volver a poner la bomba en servicio.
Si se requiere el desmontaje de la bomba, verifique su garantía. La garantía quedará anulada por mal uso o manipulación por parte del cliente, lo que hace que la bomba sea inoperable.
1. Falla al arrancar
Controle el voltaje de la línea. La bomba debe arrancar a ±10% del voltaje de línea (cargada) a 320 °F. En casos extremos, puede ocurrir un cambio entre los devanados de funcionamiento estándar.
2. Fuga de aceite
(1) Asegúrese de que el aceite no tenga acumulación de residuos, derrames, etc. (2) Si existe una fuga, la junta de la tapa del módulo o el sello del eje pueden reemplazarse.
Si existe una fuga en el área del tapón de drenaje de aceite, puede ser necesario resellar el tapón usando un sellador de roscas comercial.
3. Falla al alcanzar el vacío adecuado
(1) Asegúrese de que el vacuómetro y todas las conexiones estén en buenas condiciones y no presenten fugas. Puede confirmar fugas de vacío con un medidor de termistor mientras aplica aceite de bomba en las conexiones o puntos sospechosos de fuga. El vacío mejorará brevemente mientras el aceite sella la fuga. (2) Asegúrese de que el aceite de la bomba esté limpio. Si está gravemente contaminado, puede requerir varios cambios de aceite. (3) Asegúrese de que el aceite esté en el nivel adecuado. Para un funcionamiento máximo de la bomba, el aceite debe estar al nivel de la marca NIVEL DE ACEITE en la mirilla cuando la bomba esté funcionando. No lo llene en exceso: las temperaturas de funcionamiento causarán que el aceite se expanda, por lo que aparecerá en un nivel más alto que cuando la bomba está fría. Para comprobar el nivel de aceite, arranque la bomba con la entrada tapada. Verifique el nivel de aceite en la mirilla. Agregue aceite si es necesario.
PROBLEMAS COMUNES Y SOLUCIONES
| Falla Descripción | FallaCausa | Solución |
| Bajovacío | 1. La tapa de entradaire puertode repuesto. lado de puerto de entrada de aire e flojo. | Apretar el tapa de entrada aire |
| 2. El anillo de goma dentro aire. entradagorraen el lado de babor de repuesto de e entrada el puerto está daña | Reemplazarelanillo de goma | |
| 3. Aceite insuficiente | Repostar a el línea central de aceite indicador | |
| 4. Elaceite dela bomba está emulsionado . y inmundo | Reemplazarconaceite nuevo | |
| 5.El orificio de entrada de aceite de la bomba. es obstruidoo el el suministro o petróleo es insuficiente | Limpie el orificio de entrada aceite y el filtro . malla | |
| 6.Fuga del contenedor de tubería conectado a la bomba | Controlarel tubería conectada envasea prevenir fugas | |
| 7. Selección incorrectade la bomba | Compruebe el tamaño de la bomba . contenedor, recalcular y seleccionar el modelo de bomba apropiado | |
| 8.La bomba se ha utilizado demasiado tiempo y la holgaumentadebido al desgaste las piezas. | Verifique ,repare o reemplace el bomba con una nueva en e | |
| Aceite Fuga | 1.Elsellode aceiteestá dañado | Reemplazarelsello deaceite |
| 2.La conexión del tanque de aceite es perdero dañado | Apriete los tornillos y reemplace el junta tórica | |
| Inyección de aceite | 1.Demasiadoaceite | Drenar el aceite a el línea de aceite |
| 2.El La presión de entradae demasiado alta. para mucho tiempo | Seleccionareladecuado bombear a aumentar la velocidad debombeo d | |
| Comienzo difío | 1. La temperatura del aceite e también bajo | Elaire la entrada está ventilada, arranca repetidamente el motor o calientael aceite de la bomb |
| 2. El motor o la fuente de alimentación fallo | Controlary reparar | |
| 3.Extranjero los objetos caen en el bomba | Controlar y eliminar | |
| 4.El voltaje de la fuentede alimentación es también bajo | Controlarel voltaje dela fuent alimentación |
Nota: Si las soluciones anteriores no resuelven su problema, por favor contacte al distribuidor más cercano, o envíe su bomba a un centro de reparación profesional, y haremos nuestro mejor esfuerzo para atenderle.
PARÁMETROS TÉCNICOS
| SKU | 3CFM1-3HPZKBOC001V23CFMZKB0000000001V3 |
| Modelo | RS-1 |
| Voltaje | 220-240V 50Hz |
| Desplazamiento de aire libre | 3CFM |
| Vacío definitivo | 5PA |
| Velocidad de rotación | 1440 |
| Potencia (HP) | 1/4 |
| Capacidad de aceite (ml) | 220 |
| Dimensión (mm) | 240*110*220 |
| Peso (kilogramos) | 5 |
| SKU | QCKTZKB2.5CFM1-4HV2 |
| Modelo | RS-1 |
| Voltaje | 220-240V 50Hz |
| Desplazamiento de aire libre | 2.5CFM |
| Vacío definitivo | 5PA |
| Velocidad de rotación | 1440 |
| Potencia (HP) | 1/4 |
| Capacidad de aceite (ml) | 220 |
| Dimensión (mm) | 240*110*220 |
| Peso (kilogramos) | 5 |
| SKU | 4.5CFM1-3HPZKB001V1 |
| Modelo | RS-1.5 |
| Voltaje | 1 2 0V/60HZ |
| Desplazamiento de aire libre | 4.5CFM |
| Vacío definitivo | 5PA |
| Velocidad de rotación | 1720 |
| Potencia (HP) | 1/3 |
| Capacidad de aceite (ml) | 225 |
| Dimensión (mm) | 270*110*220 |
| Peso (kilogramos) | 6 |
| SKU | QCKTZKB5CFM1-3HPDV1 |
| Modelo | RS- 2 |
| Voltaje | 12 0V/ 6 0HZ |
| Desplazamiento de aire libre | 5 cfm |
| Vacío definitivo | 5PA |
| Velocidad de rotación | 1 72 0 |
| Potencia (HP) | 1/3 |
| Capacidad de aceite (ml) | 250 |
| Dimensión (mm) | 29 0* 120 * 240 |
| Peso (kilogramos) | 7 |
| SKU | 7CFM1-2HPZKB00001V1 |
| Modelo | RS- 3 |
| Voltaje | 12 0V/ 6 0HZ |
| Desplazamiento de aire libre | 7 cfm |
| Vacío definitivo | 5PA |
| Velocidad de rotación | 1 72 0 |
| Potencia (HP) | 1/2 |
| Capacidad de aceite (ml) | 250 |
| Dimensión (mm) | 31 0* 125 * 255 |
| Peso (kilogramos) | 7.5 |
| SKU | 7CFM1-2HPZKB00001V2 |
| Modelo | RS- 3 |
| Voltaje | 220-240V 50Hz |
| Desplazamiento de aire libre | 7CFM |
| Vacío definitivo | 5PA |
| Velocidad de rotación | 1 44 0 |
| Potencia (HP) | 1/3 |
| Capacidad de aceite (ml) | 250 |
| Dimensión (mm) | 31 0* 125 * 255 |
| Peso (kilogramos) | sesenta y cinco |
| SKU | QCKTZKB6CFM1-2HP1V2 |
| Modelo | 2RS- 2 |
| Voltaje | 220-240V 50Hz |
| Desplazamiento de aire libre | 6 cfm |
| Vacío definitivo | 0.3PA |
| Velocidad de rotación | 2800 |
| Potencia (HP) | 1/2 |
| Capacidad de aceite (ml) | 330 |
| Dimensión (mm) | 29 0* 115 * 225 |
| Peso (kilogramos) | 10 |
| SKU | QCKTZKB6CFM1-2HP1V1 |
| Modelo | 2RS- 2 |
| Voltaje | 12 0V / 60HZ |
| Desplazamiento de aire libre | 6 cfm |
| Vacío definitivo | 0.3PA |
| Velocidad de rotación | 1400 |
| Potencia (HP) | 1/2 |
| Capacidad de aceite (ml) | 330 |
| Dimensión (mm) | 29 0* 115 * 225 |
| Peso (kilogramos) | 10 |
| SKU | 8CFM1HPZKB0000001V1 |
| Modelo | 2RS- 3 |
| Voltaje | 12 0V/ 6 0HZ |
| Desplazamiento de aire libre | 8 cfm |
| Vacío definitivo | 0.3PA |
| Velocidad de rotación | 3500 |
| Potencia (HP) | 3/4 |
| Capacidad de aceite (ml) | 370 |
| Dimensión (mm) | 36 0*135* 275 |
| Peso (kilogramos) | 11 |
| SKU | 8CFM1HPZKB0000001V2 |
| Modelo | 2RS- 3 |
| Voltaje | 220-240V 50Hz |
| Desplazamiento de aire libre | 8CFM |
| Vacío definitivo | 0.3PA |
| Velocidad de rotación | 2800 |
| Potencia (HP) | 3/4 |
| Capacidad de aceite (ml) | 370 |
| Dimensión (mm) | 36 0*135* 275 |
| Peso (kilogramos) | 1 0 |
| SKU | QCKTZKB7CFM1-2HPSV1 |
| Modelo | 2RS- 3 |
| Voltaje | 12 0V/ 6 0HZ |
| Desplazamiento de aire libre | 7 cfm |
| Vacío definitivo | 0.3PA |
| Velocidad de rotación | 3500 |
| Potencia (HP) | 3/4 |
| Capacidad de aceite (ml) | 370 |
| Dimensión (mm) | 36 0*135* 275 |
| Peso (kilogramos) | 1 0 |
| SKU | 9CF1HPZKBJB000001V39CF1HPZKBJB000001V2 |
| Modelo | 2RS- 3 |
| Voltaje | 220-240V 50Hz |
| Desplazamiento de aire libre | 9 pies cúbicos por minuto |
| Vacío definitivo | 0.3PA |
| Velocidad de rotación | 3500 |
| Potencia (HP) | 1 |
| Capacidad de aceite (ml) | 370 |
| Dimensión (mm) | 36 0*135* 275 |
| Peso (kilogramos) | 11 |
| SKU | VP280ZKB000000001V3VP280ZKB000000001V2 |
| Modelo | VP280 |
| Voltaje | 220-240V 50Hz |
| Desplazamiento de aire libre | 10 cfm |
| Vacío definitivo | 0.3PA |
| Velocidad de rotación | 2800 |
| Potencia (HP) | 1 |
| Capacidad de aceite (ml) | 550 |
| Dimensión (mm) | 43 0* 142 * 280 |
| Peso (kilogramos) | 19 |
| SKU | VP280ZKB000000001V1 |
| Modelo | VP280 |
| Voltaje | 12 0V/ 6 0HZ |
| Desplazamiento de aire libre | 12 cfm |
| Vacío definitivo | 0.3PA |
| Velocidad de rotación | 3500 |
| Potencia (HP) | 1 |
| Capacidad de aceite (ml) | 550 |
| Dimensión (mm) | 43 0* 142 * 280 |
| Peso (kilogramos) | 19 |
| SKU | QCK10CFM-220V9FSXV2 |
| Modelo | 2RS-4 |
| Voltaje | 220-240V 50Hz |
| Desplazamiento de aire libre | 10 cfm |
| Vacío definitivo | 0.3PA |
| Velocidad de rotación | 2800 |
| Potencia (HP) | 1 |
| Capacidad de aceite (ml) | 550 |
| Dimensión (mm) | 43 0* 142 * 280 |
| Peso (kilogramos) | 19 |
| SKU | 12CFM1HPDJZKB0001V1 |
| Modelo | RS-6 |
| Voltaje | 12 0V/ 6 0HZ |
| Desplazamiento de aire libre | 12 cfm |
| Vacío definitivo | 5PA |
| Velocidad de rotación | 1720 |
| Potencia (HP) | 1 |
| Capacidad de aceite (ml) | 4 50 |
| Dimensión (mm) | 430*140*250 |
| Peso (kilogramos) | 16.5 |
| SKU | 12CFM1HPSJZKB0001V2 |
| Modelo | RS-6 |
| Voltaje | 220-240V 50Hz |
| Desplazamiento de aire libre | 1 2CFM |
| Vacío definitivo | 5PA |
| Velocidad de rotación | 1440 |
| Potencia (HP) | 1 |
| Capacidad de aceite (ml) | 4 50 |
| Dimensión (mm) | 430*140*250 |
| Peso (kilogramos) | 16.5 |
DIBUJO DE DESPIECE
| 1 | Versióndefan | 24 | Fundido a presión carcasa de aluminio |
| 2 | Cruz tornillo | 25 | Vista vaso |
| 3 | Admirador | 26 | Aceite drenar |
| 4 | Motor cubrir | 27 | Aceite drenar tornillo junta t ó r i c a |
| 5 | Cables de alimentación | 28 | Tornillo |
| 6 | Interruptor de alimentación | 29 | Sellando anillo |
| 7 | Lavadora | 30 | Tornillo |
| 8 | Cojinete | 31 | Goma pie |
| 9 | Motor rotor | 32 | Plato base |
| 10 | Condensador caja | 33 | Autoperforantes tornillo |
| 11 | Centrífugo cambiar | 34 | Tapa debomba trasera |
| 12 | Motor estator | 35 | Aceite sello |
| 13 | C asando | 36 | Atrás - bomba cuerpo |
| 14 | pacitor de ca | 37 | Atrás - rotativo - paleta |
| 15 | Manejar | 38 | Atrás - bomba rotor |
| 16 | tres estilos | 39 | Primavera |
| 17 | Gas gorra | 40 | Medio cerca |
| 18 | El aire entrada boquilla | 41 | Delantero - bomba cuerpo |
| 19 | Tornillo | 42 | Delantero - bomba rotor |
| 20 | Frente rotativo - de paletas | 43 | Portada |
| 21 | Primavera | 44 | Aceite sello |
| 22 | Gorra junta | 45 | oh tipo anillo |
| 23 | Escape y aceite entrada adecuado | 46 | Tornillo |
VEVOR®
HERRAMIENTAS RESISTENTES, A MITAD DE PRECIO
Soporte técnico certificado y garantía electrónica
Marca : Vevor
Modelo : 2RS-3
Categoría : Bombas
