2RS-3 - Pumpar Vevor - Gratis bruksanvisning och manual
Hitta enhetens manual gratis 2RS-3 Vevor i PDF-format.
| Produkttyp | Rotationspump (vakuum) |
| Märke | Vevor |
| Modell | 2RS-3 |
| Mått (L x B x H) | 360 x 135 x 275 mm |
| Vikt | 10 – 11 kg |
| Strömförsörjning | 220-240 V ~ 50 Hz eller 120 V ~ 60 Hz |
| Motoreffekt | 3/4 HP (0,56 kW) |
| Fritt luftflöde | 8 CFM (226 L/min) |
| Slutvakuum | 0,3 Pa |
| Rotationshastighet | 2800 varv/min (50 Hz) / 3500 varv/min (60 Hz) |
| Oljekapacitet | 370 ml |
| Ljudnivå | Cirka 65 dB(A) |
| Kåpmaterial | Tryckgjuten aluminium |
| Rekommenderad oljetyp | Högeffekts vakuumpumpolja |
| Underhåll | Regelbunden oljebyte, filterrengöring |
| Säkerhet | Termoskydd, på/av-brytare, het yta – rör inte |
| Användning | Hem, verkstad, luftkonditionering, kylning |
| Ingående tillbehör | Avtappningsplugg, avgasplugg, slang (ingår ej) |
| Garanti | 1 år (elektroniskt certifikat) |
| Reparationsbarhet | Reservdelar tillgängliga: packningar, ventiler, lameller, rotor, stator |
Vanliga frågor - 2RS-3 Vevor
Användarfrågor om 2RS-3 Vevor
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Pumpar i PDF-format gratis! Hitta din manual 2RS-3 - Vevor och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. 2RS-3 av märket Vevor.
BRUKSANVISNING 2RS-3 Vevor
Teknisk support och e-garanticertifikat www.vevor.com/support
VAKUUM PUMP
MODELL: RS-1 / RS-1.5 / RS-2 / RS-3 / RS-6 2RS-2 / 2RS-3 / 2RS-4 / VP280
Innan du använder denna apparat, läs bruksanvisningen noggrant och spara den. Grundläggande säkerhetsåtgärder ska alltid följas, inklusive följande:
Varning – För att minska risken för skada måste användaren läsa bruksanvisningen noggrant.
Denna symbol, placerad före en säkerhetskommentar, indikerar försiktighet, varning eller fara. Att ignorera varningen kan leda till en olycka. För att minska risken för brand eller elektrisk stöt, följ alltid rekommendationerna nedan.
VARNING
Endast för hushållsbruk.
VARNING: Varm yta – För att minska risken för brännskador, rör inte. VARNING: För att minska risken för elektriska stötar, utsätt inte för regn. Förvara inomhus. VARNING: För att minska risken för elektriska stötar, använd endast inomhus.
VARNING: Risk för skada – Rikta inte luft eller ånga direkt mot kroppen.
Endast för hushållsbruk.
VARNING: Het yta – För att minska risken för brännskador, rör inte. VARNING: För att minska risken för elektriska stötar, utsätt inte för regn.
Förvara inomhus.
VARNING: För att minska risken för elektriska stötar, använd endast enligt anvisningarna. VARNING: Risk för skada – Rikta inte luftdrag mot kroppen.

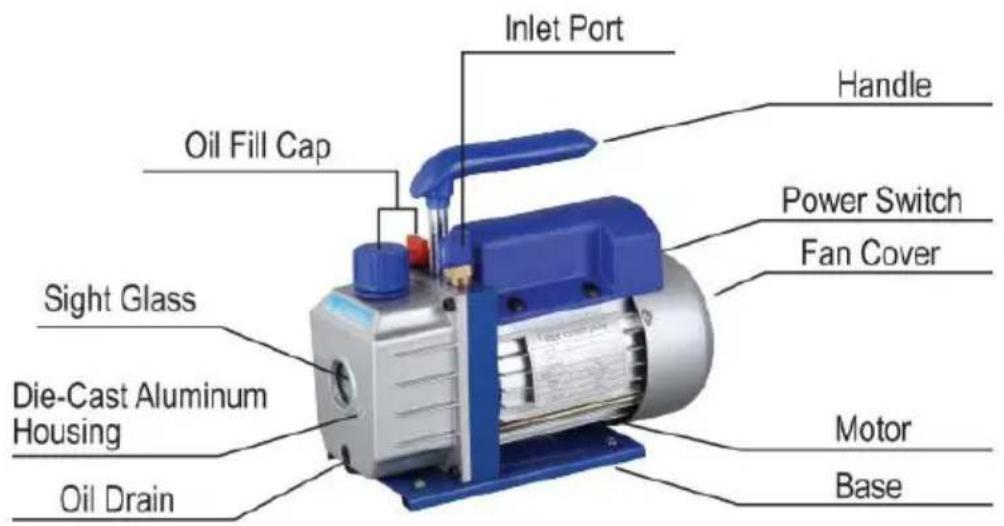

PUMPKOMPONENTER
1. Före användning av din vakuumpump
I allmänhet är motorer konstruerade för att fungera med spänningar plus eller minus 10% av de nominella värdena. Enfasiga motorer levereras fullt anslutna och redo att användas.
(1) Kontrollera att spänningen och frekvensen i uttaget matchar specifikationerna på pumpmotorns dekal. Kontrollera att PÅ/AV-omkopplaren är i AV-läge.
Placera pumpen innan du ansluter den till ett uttag. Ta bort och kassera den tomma locket från änden av pumphandtaget.
(2) Pumpen levereras utan olja i behållaren. Innan du startar pumpen, fyll den med olja. Ta bort avtappningspluggen och tillsätt olja tills oljan precis syns i glasögat. Pumpens ungefärliga oljekapacitet är 180–800 ml (se teknisk data).
(3) Sätt tillbaka avtappningspluggen och ta bort locket från ett av inloppen.
Sväng motoromkopplaren till PÅ. När pumpen går jämnt, sätt tillbaka locket.
på inloppsporten. Detta kan ta två till 30 sekunder, beroende på omgivningstemperaturen.
Efter att pumpen har gått i ungefär en minut, kontrollera oljenivån i glasögat. Nivån ska vara i linje med oljenivåmarkeringen på glasögat. Tillsätt olja om det behövs.
Obs: När pumpen är igång ska oljenivån vara i linje med markeringen på glasögat. Underfyllning resulterar i dålig vakuumprestanda. Överfyllning kan
resultera i att olja sprutar ut från avgasporten.
2. Stänga av pumpen efter användning
För att förlänga pumpens livslängd och underlätta start, följ dessa avstängningsprocedurer.
(1) Stäng grenrörsventilen mellan pumpen och systemet. (2) Ta bort slangen från pumpens inlopp. (3) Täck inloppsporten för att förhindra att föroreningar eller lösa partiklar kommer in i porten.
1. Vakuumpumpolja:
Skicket och typen av olja som används i alla högvakuumpumpar är extremt viktig för att bestämma det slutliga uppnåeliga vakuumet. Vi rekommenderar användning av Hög Vakuum Pump Olja. Denna olja har blandats specifikt för att bibehålla maximal viskositet vid normala driftstemperaturer och för att förbättra start vid kall väderlek.
2. Procedur för oljebyte
(1) Se till att pumpen är uppvärmd. (2) Ta bort oljeavtappningslocket. Töm förorenad olja i en lämplig behållare och kassera den ordentligt. Olja kan tvingas ut ur pumpen genom att öppna inloppet och delvis blockera avgasöppningen med en trasa medan pumpen är igång. Använd inte pumpen i mer än 20 sekunder med denna metod. (3) När oljeflödet har stannat, luta pumpen för att tömma resterande olja. (4) Sätt tillbaka oljeavtappningslocket. Ta bort avgasanslutningen och fyll behållaren med ny vakuumpumpolja tills oljan precis syns i botten av synglaset. Pumpens ungefärliga oljekapacitet är 180-800 ml (se teknisk data). (5) Se till att inloppsportarna är täckta och sätt sedan på pumpen. Låt den gå i en minut och kontrollera sedan oljenivån. Om oljan är under OLJENIVÅ-linjen i synglaset, tillsätt olja långsamt (med pumpen igång) tills oljan når OLJENIVÅ-linjen. Sätt tillbaka avgasanslutningen och se till att inloppet är täckt. (6) a) Om oljan är kraftigt förorenad med slam som bildas när vatten tillåts samlas i oljan, kan du behöva ta bort oljebehållarens lock och torka av det. b) En annan metod för att hantera kraftigt förorenad olja är att tvinga ut oljan ur pumpbehållaren. För att göra detta, låt pumpen gå tills den är uppvärmd. Medan
pumpen fortfarande går, ta bort oljeavtappningslocket. Begränsa avgaserna. Detta kommer att skapa mottryck i oljebehållaren och tvinga ut oljan med mer förorening.
När oljan börjar flyta, stäng av pumpen.
Upprepa denna procedur vid behov tills kontamineringen har tagits bort.
Sätt tillbaka oljeavtappningslocket och fyll på behållaren till rätt nivå med färsk pumpolja.
Din pump har varit tillförlitlig i användning och har en lång livslängd. (Skulle det gå fel, kommer följande guide att hjälpa dig att få pumpen i drift så snabbt som möjligt.)
Om demontering av pumpen krävs, kontrollera din garanti. Garantin ogiltigförklaras vid missbruk eller kundmanipulation, vilket resulterar i att pumpen blir inoperabel.
1. Fel vid start
Kontrollera nätspänningen. Pumpen måste starta vid ±10 % nätspänning (belastad) vid 320F. I extrema fall kan växling mellan standarddriftlindningarna ske.
2. Oljeläckage
(1) Se till att oljan inte är en rest från spill etc. (2) Om läckage finns, behöver modulens omslagspackning eller axeltätningen bytas ut.
Om läckage finns i området kring oljeavtappningspluggen, kan du behöva återförsegla pluggen med en kommersiell rörgängstätning.
3. Misslyckande att dra ett bra vakuum
(1) Var säker på att vakuummätaren och alla anslutningar är i gott skick och fria från läckage. Du kan bekräfta läckage genom att övervaka vakuumet med en termometer medan du applicerar vakuumpumpolja vid anslutningar eller misstänkta läckagepunkter. Vakuumet kommer att förbättras kortvarigt medan oljan tätar läckan. (2) Var säker på att pumpoljan är ren. En dåligt förorenad pump kan behöva spolning. (3) Var säker på att oljan är på rätt nivå. För maximal pumpdrift måste oljan vara i nivå med oljenivålinjen på synglaset när pumpen är igång. Överfyll inte; driftstemperaturer kommer att få oljan att expandera, så den visas vid en högre nivå när pumpen inte är igång. För att kontrollera oljenivån, starta pumpen med inloppet kapslat. Kontrollera oljenivån i synglaset. Tillsätt olja om det behövs.
ALLMÄNNA PROBLEMLÖSNINGAR
| misslyckande Beskrivning | FelOrsak | Lösning |
| Lågtvakuumm | 1. Luftintagslocket på reservp sida av de luftinloppsporten | Spänna de luftintagslock |
| 2. Gummiringen inne i lufter inlopp keps på reservsidan babord de luft inlopp porten skadad | Byta utdegummiring | |
| 3. Otilräcklig olja | Tanka till de mittlinje av de o mätare | |
| 4. Pumpoljan är emulgerad d och oren | Byta utmedny olja | |
| 5.Pumpens oljeinloppshål är blockeradeller de oljeförsörjningen är otillräcklig | Rengör oljeinloppshålet och filtrera r maska | |
| 6.Läckage av rörbehållare ansluten till pumpen | Kollauppdeanslutet rör behållare till förhindra läckage | |
| 7. Felaktigt pumpval | Kontrollera storleken på pumpen d behållare, beräkna om och välj t lämplig pumpmodell | |
| 8.Pumpen har använts för l och spelrummet ökar på gr slitage på delar | Kontrollera ,reparera eller byt ut pump med en ny p e | |
| OljaLäckage | 1.Oljetätningen är skadad | Byta utdeoljetätning |
| 2.Oljetankanslutningen är lösaeller skadad | Dra åt skruvarna och byt u de O - ring | |
| Oljeinsprutning | 1.För mycketolja | Dränera de oljatill de oljenivålinjen |
| 2.Den inloppstrycket är för högt för en lång tid | Väljde lämplig pumpa till öka pumphastighetend | |
| Hård start | 1. Oljetemperaturen är för låg | De luft inloppet är ventilerat startar motorn upprepade gånger värmerpumpoljan |
| 2. Motorn eller strömförsörjningen är fel | Kolla upp och reparation | |
| 3.Utländsk föremål faller in pump | Kollauppoch eliminera | |
| 4.Strömförsörjningsspänningen är för låg | Kolla upp strömförsörjningsspänningen |
Obs: Om ovanstående lösningar inte löser ditt problem, vänligen kontakta din närmaste återförsäljare, eller skicka din pump till ett professionellt reparationscenter, så hjälper vi dig på bästa sätt.
TEKNISKA PARAMETRAR
| SKU | 3CFM1-3HPZKBOC001V23CFMZKB0000000001V3 |
| Modell | RS-1 |
| Spänning | 220-240V 50Hz |
| Gratis luftförskjutning | 3CFM |
| Ultimat vakuum | 5PA |
| Roterande hastighet | 1440 |
| Effekt (HP) | 1/4 |
| Oljekapacitet (ml) | 220 |
| Mått (mm) | 240*110*220 |
| Vikt (kg) | 5 |
| SKU | QCKTZKB2.5CFM1-4HV2 |
| Modell | RS-1 |
| Spänning | 220-240V 50Hz |
| Gratis luftförskjutning | 2.5CFM |
| Ultimat vakuum | 5PA |
| Roterande hastighet | 1440 |
| Effekt (HP) | 1/4 |
| Oljekapacitet (ml) | 220 |
| Mått (mm) | 240*110*220 |
| Vikt (kg) | 5 |
| SKU | 4.5CFM1-3HPZKB001V1 |
| Modell | RS-1,5 |
| Spänning | 1 2 0V/60HZ |
| Gratis luftförskjutning | 4.5CFM |
| Ultimat vakuum | 5PA |
| Roterande hastighet | 1720 |
| Effekt (HP) | 1/3 |
| Oljekapacitet (ml) | 225 |
| Mått (mm) | 270*110*220 |
| Vikt (kg) | 6 |
| SKU | QCKTZKB5CFM1-3HPDV1 |
| Modell | RS -2 |
| Spänning | 12 0V/ 6 0HZ |
| Gratis luftförskjutning | 5 CFM |
| Ultimat vakuum | 5 PA |
| Roterande hastighet | 1 72 0 |
| Effekt (HP) | 1/3 |
| Oljekapacitet (ml) | 250 |
| Mått (mm) | 29 0* 120 * 240 |
| Vikt (kg) | 7 |
| SKU | 7CFM1-2HPZKB00001V1 |
| Modell | RS -3 |
| Spänning | 12 0V/ 6 0HZ |
| Gratis luftförskjutning | 7 CFM |
| Ultimat vakuum | 5 PA |
| Roterande hastighet | 1 72 0 |
| Effekt (HP) | 1/2 |
| Oljekapacitet (ml) | 250 |
| Mått (mm) | 31 0* 125 * 255 |
| Vikt (kg) | 7.5 |
| SKU | 7CFM1-2HPZKB00001V2 |
| Modell | RS -3 |
| Spänning | 220-240V 50Hz |
| Gratis luftförskjutning | 7CFM |
| Ultimat vakuum | 5 PA |
| Roterande hastighet | 1 44 0 |
| Effekt (HP) | 1/3 |
| Oljekapacitet (ml) | 250 |
| Mått (mm) | 31 0* 125 * 255 |
| Vikt (kg) | 6 .5 |
| SKU | QCKTZKB6CFM1-2HP1V2 |
| Modell | 2RS- 2 |
| Spänning | 220-240V 50Hz |
| Gratis luftförskjutning | 6 CFM |
| Ultimat vakuum | 0,3 PA |
| Roterande hastighet | 2800 |
| Effekt (HP) | 1/2 |
| Oljekapacitet (ml) | 330 |
| Mått (mm) | 29 0* 115 * 225 |
| Vikt (kg) | 10 |
| SKU | QCKTZKB6CFM1-2HP1V1 |
| Modell | 2RS- 2 |
| Spänning | 12 0V/ 60 HZ |
| Gratis luftförskjutning | 6 CFM |
| Ultimat vakuum | 0,3 PA |
| Roterande hastighet | 1400 |
| Effekt (HP) | 1/2 |
| Oljekapacitet (ml) | 330 |
| Mått (mm) | 29 0* 115 * 225 |
| Vikt (kg) | 10 |
| SKU | 8CFM1HPZKB0000001V1 |
| Modell | 2RS- 3 |
| Spänning | 12 0V/ 6 0HZ |
| Gratis luftförskjutning | 8 CFM |
| Ultimat vakuum | 0,3 PA |
| Roterande hastighet | 3500 |
| Effekt (HP) | 3/4 |
| Oljekapacitet (ml) | 370 |
| Mått (mm) | 36 0*135* 275 |
| Vikt (kg) | 11 |
| SKU | 8CFM1HPZKB0000001V2 |
| Modell | 2RS- 3 |
| Spänning | 220-240V 50Hz |
| Gratis luftförskjutning | 8CFM |
| Ultimat vakuum | 0,3 PA |
| Roterande hastighet | 2800 |
| Effekt (HP) | 3/4 |
| Oljekapacitet (ml) | 370 |
| Mått (mm) | 36 0*135* 275 |
| Vikt (kg) | 1 0 |
| SKU | QCKTZKB7CFM1-2HPSV1 |
| Modell | 2RS- 3 |
| Spänning | 12 0V/ 6 0HZ |
| Gratis luftförskjutning | 7 CFM |
| Ultimat vakuum | 0,3 PA |
| Roterande hastighet | 3500 |
| Effekt (HP) | 3/4 |
| Oljekapacitet (ml) | 370 |
| Mått (mm) | 36 0*135* 275 |
| Vikt (kg) | 10 |
| SKU | 9CF1HPZKBJB000001V39CF1HPZKBJB000001V2 |
| Modell | 2RS- 3 |
| Spänning | 220-240V 50Hz |
| Gratis luftförskjutning | 9 CFM |
| Ultimat vakuum | 0,3 PA |
| Roterande hastighet | 3500 |
| Effekt (HP) | 1 |
| Oljekapacitet (ml) | 370 |
| Mått (mm) | 36 0*135* 275 |
| Vikt (kg) | 11 |
| SKU | VP280ZKB000000001V3VP280ZKB000000001V2 |
| Modell | VP280 |
| Spänning | 220-240V 50Hz |
| Gratis luftförskjutning | 10 CFM |
| Ultimat vakuum | 0,3 PA |
| Roterande hastighet | 2800 |
| Effekt (HP) | 1 |
| Oljekapacitet (ml) | 550 |
| Mått (mm) | 43 0* 142 * 280 |
| Vikt (kg) | 19 |
| SKU | VP280ZKB000000001V1 |
| Modell | VP280 |
| Spänning | 12 0V/ 6 0HZ |
| Gratis luftförskjutning | 12 CFM |
| Ultimat vakuum | 0,3 PA |
| Roterande hastighet | 3500 |
| Effekt (HP) | 1 |
| Oljekapacitet (ml) | 550 |
| Mått (mm) | 43 0* 142 * 280 |
| Vikt (kg) | 19 |
| SKU | QCK10CFM-220V9FSXV2 |
| Modell | 2RS-4 |
| Spänning | 220-240V 50Hz |
| Gratis luftförskjutning | 10 CFM |
| Ultimat vakuum | 0,3 PA |
| Roterande hastighet | 2800 |
| Effekt (HP) | 1 |
| Oljekapacitet (ml) | 550 |
| Mått (mm) | 43 0* 142 * 280 |
| Vikt (kg) | 19 |
| SKU | 12CFM1HPDJZKB0001V1 |
| Modell | RS-6 |
| Spänning | 12 0V/ 6 0HZ |
| Gratis luftförskjutning | 12 CFM |
| Ultimat vakuum | 5 PA |
| Roterande hastighet | 1720 |
| Effekt (HP) | 1 |
| Oljekapacitet (ml) | 4 50 |
| Mått (mm) | 430*140*250 |
| Vikt (kg) | 16.5 |
| SKU | 12CFM1HPSJZKB0001V2 |
| Modell | RS-6 |
| Spänning | 220-240V 50Hz |
| Gratis luftförskjutning | 1 2CFM |
| Ultimat vakuum | 5 PA |
| Roterande hastighet | 1440 |
| Effekt (HP) | 1 |
| Oljekapacitet (ml) | 4 50 |
| Mått (mm) | 430*140*250 |
| Vikt (kg) | 16.5 |
SPRÄNGSKISS
| 1 | Fläktkåpa | 24 | Tärningskast aluminiumhölje |
| 2 | Korsa skruva | 25 | Syn glas |
| 3 | Fläkt | 26 | Olja dränera |
| 4 | Motor omslag | 27 | Olja dränera skruva O - ring |
| 5 | Strömförsörjningskablar | 28 | Sbesättning |
| 6 | Strömbrytare | 29 | Tätning ringa |
| 7 | W asher | 30 | Sbesättning |
| 8 | B öring | 31 | Sudd fot |
| 9 | Motor rotor | 32 | Basplatta |
| 10 | Kondensator läda | 33 | Själgängande skruva |
| 11 | Centrifugal växla | 34 | Kåpatillbackpumpen |
| 12 | Motor stator | 35 | Olja täta |
| 13 | Casing | 36 | Baksida - pump kropp |
| 14 | Ca pacitor | 37 | Rygg - roterande - skovel |
| 15 | Hantera | 38 | Baksida - pump rotor |
| 16 | Tre stle | 39 | Vår |
| 17 | Gas keps | 40 | Mellan le staket |
| 18 | Luften inlopp munstycke | 41 | Fram - pump kropp |
| 19 | Sbesättning | 42 | Fram - pump rotor |
| 20 | Främre roterande - skovel | 43 | Framsida |
| 21 | Vår | 44 | Olja täta |
| 22 | Keps styrelse | 45 | O typ ringa |
| 23 | Ex h aust och olja inlopp passande | 46 | Sbesättning |
VEVOR®
TOUGH TOOLS, HALF PRICE
Teknisk support och e-garanticertifikat
Märke : Vevor
Modell : 2RS-3
Kategori : Pumpar
