XLS-295WG - Refrigerador Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Refrigerador con vidrio 1 puerta
Modelo	XLS-295WG
Marca	Vevor
Temperatura interior	0°C a 10°C (32°F a 50°F)
Número de puertas	1
Iluminación interior	LED
Toldo exterior	Iluminado por LED
Puerta	Vidrio templado de doble acristalamiento
Refrigerante	R600a o R290 (inflamable)
Compresor	Alta eficiencia, hermético
Estantes	Ajustables
Seguridad	Cerradura integrada
Alimentación	Monofásico, 98-132 V (América del Norte) / 187-242 V (Europa)
Estabilizador recomendado	Al menos 500 W si voltaje fuera de rango
Tipo de instalación	Independiente (freestanding), solo interior
Toma de corriente	Individual con conexión a tierra
Limpieza	Cada 30-45 días con paño suave y jabón neutro
Mantenimiento de las juntas	Limpieza con agua caliente jabonosa, no utilizar herramientas afiladas
Descongelación	Automática (al detenerse el compresor)
Clase climática	Ver tabla en el manual (clases 0 a 7)
Fabricación	China
Asistencia técnica	www.vevor.com/support

Preguntas frecuentes - XLS-295WG Vevor

¿Qué hacer si el indicador no se enciende y el compresor no arranca?

Verifique que el enchufe esté correctamente conectado y que la toma tenga alimentación. Si el problema persiste, pruebe otra toma.

¿Por qué el compresor zumba sin arrancar?

Esto se debe a un voltaje de alimentación demasiado bajo (inferior a 98 V en América del Norte o 187 V en Europa). Instale un regulador de voltaje de al menos 500 W.

¿Por qué el compresor se detiene un minuto después del arranque y luego vuelve a arrancar?

Esto indica un voltaje de alimentación demasiado alto (superior a 132 V en América del Norte o 242 V en Europa). Utilice un regulador de voltaje adecuado.

La temperatura interior no baja lo suficientemente rápido, ¿qué hacer?

Varias causas posibles: la puerta se abre con demasiada frecuencia, los alimentos son demasiados o están mal colocados (deje espacio para la circulación de aire), la escarcha es espesa (descongele), el condensador está sucio (límpielo), o la junta de la puerta está defectuosa (ajuste o reemplace).

¿Cómo ajustar la temperatura del refrigerador?

El termostato se ajusta girando la perilla. Cuanto mayor sea el número, más baja será la temperatura. La posición '5' se recomienda para uso normal. 'OFF' detiene el enfriamiento, 'Max' da el frío máximo.

¿Cómo limpiar el refrigerador?

Primero desconecte el aparato. Limpie el interior y exterior con un paño suave y agua jabonosa neutra. Evite productos abrasivos. Se recomienda una limpieza cada 30 a 45 días.

¿Cómo mantener las juntas de la puerta?

Limpie las juntas con agua caliente jabonosa para evitar moho. Nunca use cuchillos o herramientas afiladas que puedan rasgarlas. Las juntas son fáciles de reemplazar sin herramientas.

¿Por qué mi refrigerador hace ruido?

Los ruidos pueden deberse a una instalación inestable (colóquelo nivelado), fijaciones flojas (apriételas) o tubos que se tocan (sepárelos). Tenga en cuenta que el ruido del refrigerante circulando es normal.

¿Qué tipo de refrigerante se utiliza y cuáles son las precauciones?

El refrigerante es R600a o R290, ambos inflamables. No perfore el circuito, no use herramientas mecánicas para descongelar. Cualquier reparación debe ser realizada por un técnico calificado.

¿Cómo descongelar el refrigerador?

El modelo es de descongelación automática: la escarcha se derrite cuando el compresor se detiene. Nunca use aparatos mecánicos o eléctricos para acelerar la descongelación, ya que podría dañar el circuito.

MANUAL DE USUARIO XLS-295WG Vevor

Símbol o	Descripción del símbolo
	Advertencia: Para reducir el riesgo de lesiones, el usdebe leer atentamente el manual de instrucciones.
	Este símbolo, colocado antes de un commentario de seguida un tipo de precaución, advertencia o peligro. La esta advertencia puede provocar un accidente. Para recievesgo de lesiones, incendio o electrucución, siga siempre recomendaciones que se muestran a continuación.
	ELIMINACION CORRECTA: Este producto está sujeto a las dispositions de la ocepea. 2012/19/CE. El símbolo que muestra un contendorruedas tachado indica que el producto requires recogselectiva de basura en la Unión Europea. Este se aprodujo y a todos los accesos marcados con esteLos productosMarcados como tales no pueda ser decon la basura domestica normal, pero debe llevarespunto de recogida para el reciclaje de aparatos electrónicos.

Consideraciones importantes

• Este equipo está destinado al almacenamiento y exhibición de alimentos seguros, productos embotellados o enlatados únicamente, con control de temperatura.
• Este aparato no está diseñado para que lo utilicen personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimiento, a menos que hayan recibido supervisión o instrucciones sobre el uso del aparato por parte de una persona responsable de su seguridad.
• Se debe supervisar a los niños para asegurar que no jueguen con

el aparato.

• La limpieza y el mantenimiento del usuario no deben ser realizados por niños sin supervisión.
• No almacene sustancias explosivas como latas de aerosol con un propulsor inflamable en este aparato.
• Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante o su agente de servicio o una persona igualmente calificada para evitar riesgos.
• Por favor, de acuerdo con las regulaciones locales sobre la eliminación del aparato, para evitar gases inflamables. Antes de desechar el aparato, retire las puertas para evitar que los niños queden atrapados.
• ADVERTENCIA: Mantenga las aberturas de ventilación, en el gabinete del aparato o en la estructura integrada, libres de obstrucciones.
• ADVERTENCIA - No utilice dispositivos mecánicos u otros medios para acelerar el proceso de descongelación, distintos de los recomendados por el fabricante.
• ADVERTENCIA - No dañe el circuito frigorífico.
• ADVERTENCIA - No utilice aparatos eléctricos dentro de los compartimentos de almacenamiento de alimentos del aparato, a menos que sean del tipo recomendado por el fabricante.
• Este aparato está diseñado para ser utilizado en aplicaciones domésticas y similares, como áreas de cocina para el personal en tiendas, oficinas y otros entornos de trabajo; casas de campo y por clientes en hoteles, moteles y otros ambientes de tipo residencial; catering y aplicaciones similares no minoristas.
• El aparato no debe instalarse en pasillos o vestíbulos públicos.
• Advertencia: el aparato debe instalarse de acuerdo con las normas de cableado.
• El aparato debe instalarse de acuerdo con la Norma de seguridad para sistemas de refrigeración, ANSI/ASHRAE 15.

Aviso: Cualquier persona que participe en trabajos o acceda a un circuito de refrigerante debe tener un certificado válido y vigente de una autoridad de evaluación acreditada por la industria, que autorice su competencia

para manipular refrigerantes de manera segura de acuerdo con una evaluación reconocida por la industria.

Aviso: El servicio solo se realizará según lo recomendado por el fabricante del equipo. El mantenimiento y las reparaciones que requieran la asistencia de otro personal calificado se realizarán bajo la supervisión de la persona competente en el uso de refrigerantes inflamables.

Aviso: Los componentes se reemplazarán con componentes similares para minimizar el riesgo de una posible ignición debido a piezas incorrectas.

El aparato debe instalarse de acuerdo con las normas de seguridad.

- ADVERTENCIA

No utilice medios para acelerar el proceso de descongelación o para limpiar, distintos a los recomendados por el fabricante.

El aparato debe almacenarse en una habitación sin fuentes de ignición que funcionen continuamente (por ejemplo: llamas abiertas, un aparato de gas en funcionamiento o un calentador eléctrico en funcionamiento).

No perforar ni quemar.

Tenga en cuenta que es posible que los refrigerantes no contengan

• Advertencia: El aparato debe almacenarse en un área bien ventilada donde el tamaño de la habitación corresponda al área especificada para su funcionamiento.

Advertencia: El aparato debe almacenarse en una habitación sin llamas abiertas en funcionamiento continuo (por ejemplo, un aparato de gas en funcionamiento) ni fuentes de ignición (por ejemplo, un calentador eléctrico en funcionamiento). Advertencia: El aparato debe almacenarse de forma que se eviten daños mecánicos.

• Verifique que el cableado no esté sujeto a desgaste, corrosión, presión excesiva, vibración, bordes afilados o cualquier otro efecto ambiental adverso. La verificación también debe tener en cuenta los efectos de envejecimiento o la vibración continua de fuentes como compresores o ventiladores.
• Antes de realizar el procedimiento de desmantelamiento, es imprescindible que el técnico esté completamente familiarizado con el

equipo y todos sus detalles. Se recomienda como buena práctica recuperar todos los refrigerantes de forma segura. Antes de realizar la tarea, se tomará una muestra de aceite y refrigerante en caso de que sea necesario un análisis antes de la reutilización del refrigerante recuperado. Es esencial que haya energía eléctrica disponible antes de comenzar la tarea.

Al retirar refrigerante de un sistema, ya sea para realizar tareas de mantenimiento o desmantelamiento, se recomienda como buena práctica retirar todos los refrigerantes de forma segura.

El equipo de recuperación deberá estar en buen estado de funcionamiento, con un conjunto de instrucciones sobre el equipo que esté disponible, y será adecuado para la recuperación de todos los refrigerantes apropiados, incluido, cuando corresponda,

REFRIGERANTES INFLAMABLES

El refrigerante recuperado se devolverá al proveedor de refrigerante en un cilindro de recuperación correcto y se preparará la nota de transferencia de residuos correspondiente. No mezcle refrigerantes en unidades de recuperación y especialmente no en cilindros.

Clase de refrigerante A3 según ANSI/ASHRAE

Advertencia:

Riesgo de incendio / materiales inflamables. Tenga cuidado de no provocar un incendio al encender inflamables.

La carga máxima de cada tipo de esta unidad es de 50 libras / 22,35 kg.

Las condiciones de temperatura y humedad ambiente de la clase climática de la vitrina se indican en la pestaña a continuación.

Clima de la sala de pruebas clase	Temperatura de bulbo sec. °C	Humedad relativa %	Rocío Punto °C	Masa de vape de agua en a seco. g/kg
0	20	50	9.3	7.3
1	diecisés	80	12.6	9.1
8	23.9	55	14.3	10.2
2	22	sesenta y cinco	15.2	10.8
3	25	60	16.7	12.0
4	30	55	20.0	14.8
6	27	70	21.1	15.8
5	40	40	23.9	18.8
7	35	75	30.0	27.3
NOTA la masa de vapor de agua del aire seco es uno de los+puntos que influyen en el rendimiento y el consumo de energia armarios. Por lo tanto, elorden de las clases climáticas en la base en la columna de mesa de vapor de agua. Véase también el Anexo B para comparar las conditiones del y del almacén.

• Todo el personal de mantenimiento y otras personas que trabajen en el área local deben recibir instrucciones sobre la naturaleza del trabajo que se realiza. El trabajo en espacios confinados debe ser evitado.
• Si se va a realizar algún trabajo en caliente en el equipo de refrigeración o en cualquier pieza asociada, debe estar disponible un equipo de extinción de incendios adecuado. Debe haber un extintor de incendios de CO2 o de productos químicos secos cerca del área.
• Aviso: Cualquier persona que se involucre en trabajos en o sobre un circuito de refrigerante debe poseer un certificado válido y vigente de una autoridad de evaluación acreditada por la industria, que autorice su competencia para manipular refrigerantes de forma

segura, de acuerdo con una evaluación reconocida por la industria.

• Aviso: El servicio solo se realizará según lo recomendado por el fabricante del equipo. El mantenimiento y las reparaciones que requieran la asistencia de otro personal se llevarán a cabo bajo la supervisión de la persona competente en el uso de refrigerantes inflamables.
• Ninguna persona que realice trabajos relacionados con un SISTEMA DE REFRIGERACIÓN que implique exponer tuberías debe utilizar fuentes de ignición que puedan suponer riesgo de incendio o explosión. Todas las posibles fuentes de ignición, incluido el consumo de cigarrillos, deben mantenerse lo suficientemente alejadas del lugar de instalación, reparación, desmontaje y eliminación, durante los cuales es posible que se libere refrigerante al espacio circundante. Antes de realizar el trabajo, se deben inspeccionar el área alrededor del equipo para asegurarse de que no existan peligros de inflamabilidad o riesgos de ignición. Se deberán colocar carteles de "Prohibido fumar".
• Verificación de la presencia de refrigerante. Se debe verificar el área con un detector de refrigerante apropiado antes y durante el trabajo, para garantizar que el técnico esté consciente de atmósferas potencialmente tóxicas o inflamables. Asegúrese de que el equipo de detección de fugas que se utilice sea adecuado para su uso con todos los refrigerantes aplicables, es decir, que no produzcan chispas, que estén adecuadamente sellados o que sean intrínsecamente seguros.
• Asegúrese de que el área está al aire libre o que está adecuadamente ventilada antes de irrumpir en el sistema o realizar cualquier trabajo caliente. Se mantendrá cierto grado de ventilación durante el periodo que se realice el trabajo. La ventilación debe dispersar de forma segura cualquier refrigerante liberado y preferiblemente expulsarlo externamente a la atmósfera. Cuando se cambien componentes eléctricos, deberán ser adecuados para el propósito y con las especificaciones correctas. En todo momento se seguirán las pautas de mantenimiento y servicios de

fabricante. Deben ser seguidas. Si en duda, consultar el departamento técnico del fabricante para asistencia.

• Detección de refrigerantes inflamables: Bajo ninguna circunstancia se utilicen fuentes potenciales de ignición en la búsqueda o detección de fugas de refrigerante. No se utilice un soplete de halogenuros (o cualquier otro detector que utilice una llama desnuda). Uso.

Detalles del producto

Utiliza un compresor hermético, efectivo y de calidad con un amplio rango de voltaje de arranque, temperatura ambiente adecuada: no superior a 0 °F / 38 °C, la combinación razonable del sistema de exhibición, gas, potente capacidad de refrigerante y ahorro de energía.

Los productos almacenados se pueden exponer claramente a través de la puerta de cristal transparente.

La capa de aislamiento térmico del aparato hecha de poliuretano duro hace que sea liviano y tiene buena calidad para mantener fríos los artículos interiores.

Los gabinetes tienen un exterior de acero con recubrimiento en polvo e interior HIPS blanco.

Especificaciones:

• Puertas: 1
• Temperatura interior: 0° C -- 10° C / 32° F -- 50° F • Marquesina exterior iluminada por LED
• Iluminación interior LED
• Puerta de vidrio templado de doble panel
• Compresor altamente eficaz con hidro refrigerante carbono R600a R290
• Estantes ajustables para diferentes alturas de bebidas y otros artículos
• Cerradura incorporada para asegurar la mercancía de forma segura

Precaución de seguridad

1. Si se utiliza en el área de América del Norte, el rango de voltaje funcional es: 98 ~ 132 V. Para evitar dañar el rendimiento eléctrico del compresor, equípelo con un dispositivo estabilizador de voltaje de potencia no inferior a 500 W, para proteger el enfriador cuando el voltaje sea inferior a 98 V o superior a 132 V. Si se usa en el área de Europa, el voltaje funcional es: 187~242V.
2. Se deben utilizar tomas de corriente individuales monofásicas. Debe estar conectado de manera confiable a un cable de tierra. Precaución: No permita que el cable de conexión a tierra se conecte a una tubería de gas.
3. Se prohíbe almacenar en la vitrina bases fuertes, ácidos fuertes, disolventes orgánicos y productos corrosivos o que sean fáciles de contaminar con los alimentos; de lo contrario, puede provocar corrosión y accidentes.
4. No levante la vitrina ni la carcasa de las piezas eléctricas, o puede provocar una disminución del aislamiento y causar corrosión.
5. Cuando la vitrina vaya a estar fuera de uso por un tiempo prolongado, desconecte la energía y luego límpiela. Examine el circuito para verificar que esté bien antes de volver a utilizarla.
6. El aparato es del tipo de instalación independiente y no es apto para exteriores.

Precaución de seguridad

1. Si se utiliza en Norteamérica, rango de voltaje de funcionamiento: 98~132V. Para evitar daños en el rendimiento eléctrico del compresor, equípese con un regulador de al menos 500W para proteger el refrigerador cuando el voltaje sea inferior a 98V o superior a 132V. Si se utiliza en la región europea, rango de voltaje de funcionamiento:

187~242V.

1. Se debe utilizar la toma individual monofásica. Debe estar conectada de manera confiable a un cable a tierra. ATENCIÓN: No se permite que el cable de tierra se conecte a una tubería de agua o de gas.
2. Se prohíbe almacenar en la vitrina bases fuertes, ácidos fuertes, disolventes orgánicos y productos corrosivos o aquellos que sean fáciles de contaminar con los alimentos; de lo contrario, podrá provocar corrosión o accidentes.
3. No levante la vitrina ni la carcasa de las piezas eléctricas, ya que provocará que el aislamiento disminuya y provoque corrosión.
4. Cuando la vitrina vaya a estar fuera de uso durante un período prolongado, primero desenchúfela y luego límpiela. Examine que el circuito esté bien antes de reutilizarlo.
5. Los aparatos eléctricos son de tipo autónomo y no son adecuados para su uso en el exterior.

Operación

1. Desempaque todos los paquetes antes de usar la vitrina. No la dañe moviéndola.
2. La vitrina debe instalarse en un ambiente con buena ventilación, fijo y seco y sin gases corrosivos. No debe instalarse cerca de fuentes de calor ni directamente bajo la luz solar. Se debe dejar un espacio de al menos 10 cm entre la pared del frente y la parte trasera de la vitrina. Las ruedas universales deben estar bien acolchadas para que la vitrina esté nivelada y estable; de lo contrario, provocará vibraciones y ruido.
3. Durante la operación inicial, el refrigerador debe funcionar en vacío aproximadamente una hora antes de guardar alimentos en él.
4. Los ventiladores del evaporador funcionan continuamente durante los ciclos de refrigeración para mantener el rango de temperatura interna establecido en fábrica.

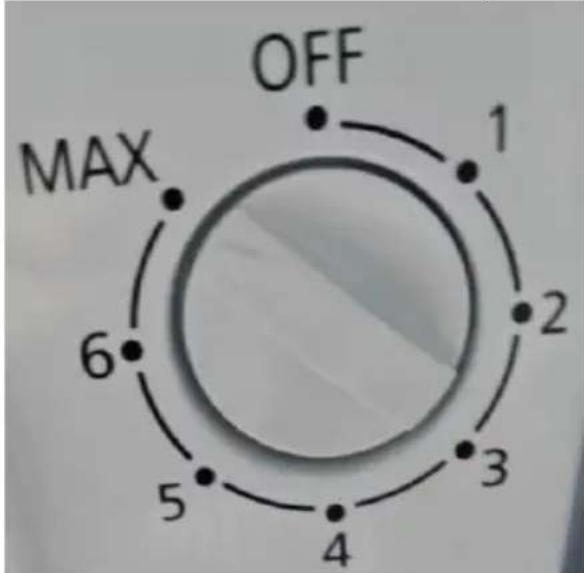

5. Cómo usar el control de temperatura: el termostato podrá ajustar la temperatura dentro de la vitrina. Cuando gira la perilla en el sentido de las agujas del reloj, cuanto mayor es la cifra, menor es la temperatura. Generalmente, la posición '5' es adecuada. La posición 'OFF' significa no hay refrigeración. La posición 'Max' representa el máximo enfriamiento. La temperatura variará en función de la cantidad de alimentos y bebidas almacenadas y de la frecuencia con la que se abra la puerta.

1. La ubicación del interruptor de luz varía según el modelo XLS. La mayoría de los modelos tienen el interruptor de luz ubicado en la parte superior de la caja de luz.
2. Para ahorrar energía, la puerta no debe abrirse con frecuencia ni dejarse abierta durante mucho tiempo.
3. Los refrigeradores con controles mecánicos de temperatura se descongelarán durante cada ciclo de apagado del compresor.

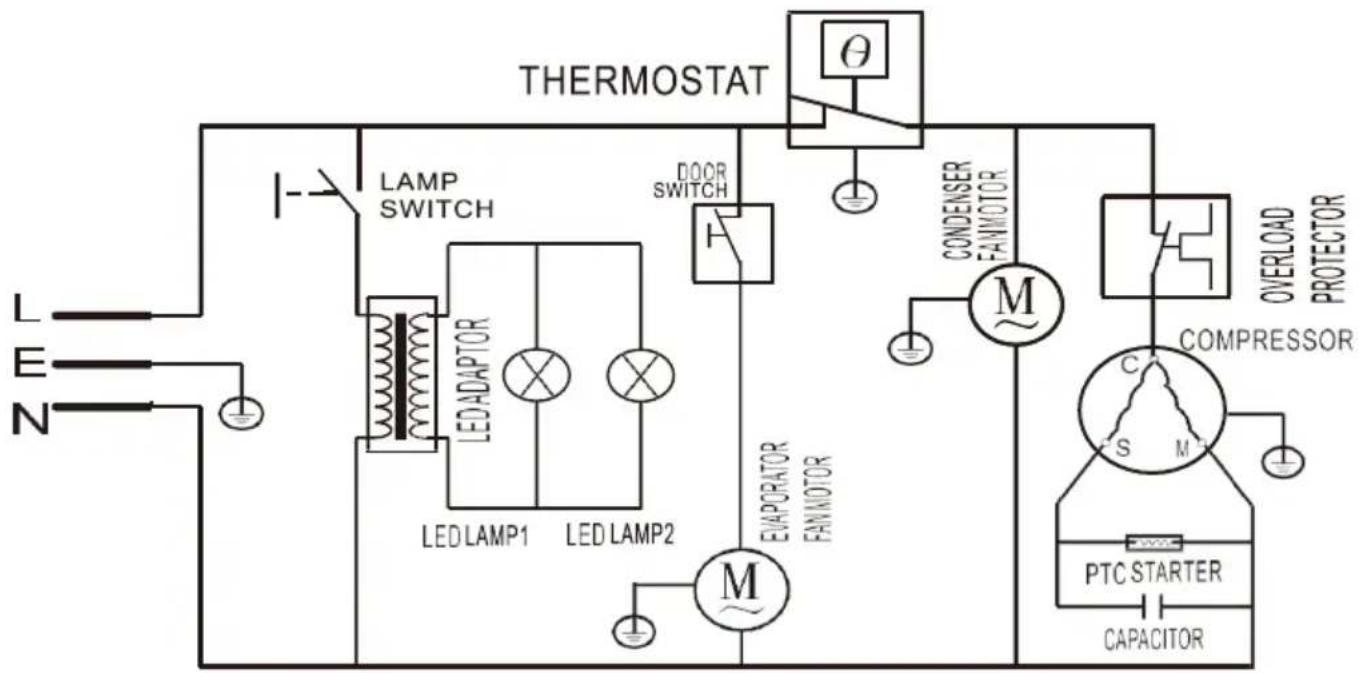

Diagramas de cableado

Precaución de uso

La superficie y el interior de la vitrina deben estar secos y limpios. La humedad prolongada puede provocar que la vitrina se oxide lentamente (habrá algunas personas que las pinten encima).

Se sugiere una limpieza periódica para su referencia. Generalmente, lo mejor es entre 30 y 45 días una vez. A la hora de limpiar, lo mejor es usar un paño suave con jabón neutro o detergente por el interior y la superficie de la vitrina.

Mantenimiento de juntas: las juntas requieren limpieza para evaporar la acumulación de moho y hongos y para mantener la elasticidad de la junta. Limpie las juntas con agua tibia y jabón. Evite productos de limpieza diluidos en las juntas, ya que esto podría hacer que las juntas se vuelvan quebradizas e impedir el sellado adecuado. Nunca utilice herramientas o cuchillos afilados, que podrían rasgar la junta y/o rasgar el fuelle, para raspar o limpiar la junta. Las juntas son fáciles de reemplazar y no requieren el uso de herramientas. Para quitar y reemplazar las juntas estilo dardo, saque la junta de la ranura de la puerta y presione la junta en su lugar.

Precaución para la utilización

• La superficie y el interior de la vitrina deben estar secos y limpios. La humedad prolongada puede causar que la vitrina se oxide lentamente (habrá manchas en la superficie).
• Se sugiere una limpieza periódica para su referencia. Generalmente, 30-45 días una vez es

lo mejor. Al limpiar, lo mejor es limpiar el interior y la superficie con un paño suave con jabón neutro o detergente.

• Mantenimiento de juntas: Las juntas requieren limpieza para evaporar la acumulación de moho y hongos y mantener la elasticidad de la junta. Limpie las juntas con agua tibia y jabón. Evite limpiadores fuertes en juntas, esto puede hacer que las juntas se vuelvan quebradizas e impida el sellado adecuado. Nunca utilice herramientas o cuchillos afilados, que podrían romper el sello y/o rasgar el fuelle, para raspar o limpiar el sello. Los sellos son fáciles de reemplazar y no requieren el uso de herramientas. Para quitar y reinstalar sellos estilo DART, retire el sello de la ranura de la puerta y presione el nuevo sello en su lugar.

Atención: Para garantizar la seguridad, se debe desconectar el enchufe antes de limpiar. Se deben seguir todas las precauciones de seguridad. Deseche adecuadamente de acuerdo con las regulaciones federales o locales. Riesgo de incendio o explosión debido a la perforación de la tubería de refrigerante. Siga cuidadosamente las instrucciones de manipulación.

PELIGRO: Riesgo de incendio o explosión. Se utiliza refrigerante inflamable R600a o R290. Solo debe ser reparado por personal calificado. No utilice dispositivos mecánicos para descongelar el refrigerador. No perfore la tubería de refrigerante.

PRECAUCIÓN: Para garantizar la seguridad, se debe retirar el enchufe antes de limpiar. Se deben seguir todas las precauciones de seguridad.

Deseche adecuadamente de acuerdo con las regulaciones federales o locales. Riesgo de incendio o explosión por perforación del tubo de refrigerante. Siga atentamente las instrucciones de manipulación.

Peligro: riesgo de incendio o explosión. Se utiliza refrigerante inflamable R600a o R290. Ser reparado únicamente por un técnico calificado. No utilice dispositivos mecánicos para descongelar el frigorífico. No perfore el tubo de refrigerante.

Atención

Los niños no deben operar este equipo.

Los niños no deben usar cerca de este equipo.

El manual es solo para referencia. Tenemos derechos a cambiar materiales y especificaciones sin previo aviso.

Solución de problemas

Descomponer	Caso	Método de eliminación
El indicator no es encendido. El compresor no arranca.	En realizad, el enchu no está connectado a enchufe.	Vuelva a conectarlo.
	ninguna energia	Conecte el enchufe a corriente.
El indicator está encendido, pero es compresor no funciona y solo emite un zumbido	El voltaje de alimentación es <98 en Norteamérica o < V en Europa.	Junte un regulator de potencia de más de 100 de potencia.
El compresor se detiene un minuto despues delarranque y sereincibiauponés cunos horas, yrepétidamente.	El voltaje dealimentación es >132en Norteamérica o <V en Europa .
El comprorounfa normalmente, pero la temperatu en el gabinetebaja demasiado lentamente.	La puerta también sabre.frecuentemente.	Reducir los tiempos deapertura.
	Haydemasiada comid en el gabinetet y está colocada.	Coloque los alimentosadecuadamente ymantenga un espacio enellos para ventilar el afrío.
	Lapellicula de escarces demasiado espesa	Saque los alimentos ydescongélelos.
	La superficie delcondensador está demasiado sucia.	Pare y limpie elcondensador.
	La puerta sellalmal	Ajuste el sello de la pu
El ruido desmasiado fuerte	El congelador está colocado de forma inestable.	Colóquelo de maneraestable.
	La fijación delcongelador está floja	Apretar la fijación.
	haycontacto entre tuberías.	Sepáralos.

No son fallas las siguientes:

• Cuando el congelador está funcionando o ha estado parado un tiempo, el refrigerante en las tuberías realiza ciclos y emite sonido

agua corriendo.

• La temperatura de la superficie del compresor puede ser de hasta 80 °C /

• La parte trasera del congelador escalonado emite calor.
• En temporada de lluvias, la superficie exterior del gabinete puede presentar rocío, lo que no impide el uso normal. Simplemente séquelo con un paño.

Hecho en China
