MANUAL DE USUARIO 5B40P0260 BLAUPUNKT

Antes de usar el aparato, lea atentamente las Instrucciones de seguridad.

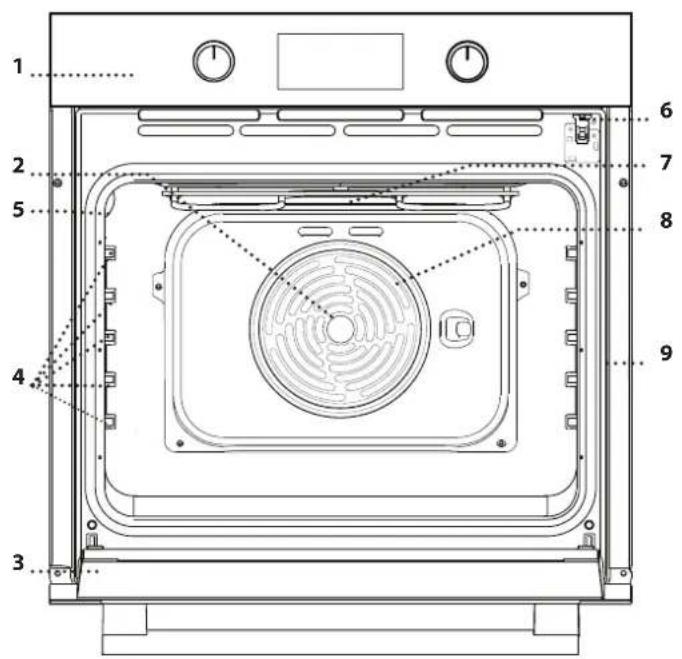

DESCRIPCIÓN DEL PRODUCTO

1 2 5 4 3 6 7 8 9

1. Panel de mandos
2. Ventilador
3. Luz
4. Guías para estantes (el nivel está indicado en la pared del compartimento de cocción)
5. Puerta
6. Bloqueo de la puerta (bloquean la puerta durante el proceso de limpieza automática y después del mismo)
7. Resistencia superior/grill
8. Resistencia circular (no visible)
9. Placa de datos(no quitar)

DESCRIPCIÓN DEL PANEL DE CONTROL

15243

Para encender el horno seleccionando una función. Gírelo hasta la posición 0 para apagar el horno.

2. LUZ

Con el horno encendido, pulse ○ para apagar o encender la bombilla del compartimento del horno.

3. AJUSTE DE LA HORA

Para acceder a las configuraciones del tiempo de cocción, inicio diferido y temporizador.

Para ver la hora cuando el horno está apagado.

4. PANTALLA

5. BOTONES DE REGULACIÓN

Para cambiar la configuración del tiempo de cocción.

6. SELECTOR DEL TERMOSTATO

Gire para seleccionar la temperatura deseada cuando active las funciones manuales.

ACCESORIOS

REJILLA

Para cocinar alimentos o como soporte de cazuelas, moldes de tartas y otros recipientes de cocción aptos para horno.

GRASERA *

Para utilizar como bandeja de horno para cocinar carne, pescado, verduras, focaccia, etc. o para recoger los jugos de la cocción debajo de la rejilla.

BANDEJA PASTELERA *

Se utiliza para la cocción de pan y pasteles, pero también para asados, pescado en papillote, etc.

GUÍAS DESLIZANTES *

Para facilitar la inserción y extracción de accesorios.

* Disponible en determinados modelos solamente

El número y el tipo de accesorio puede variar dependiendo del modelo comprado.

Se pueden comprar otros accesorios por separado a través del Servicio Postventa.

INTRODUCCIÓN DE LA PARRILLA Y OTROS ACCESORIOS

Introduzca la rejilla en el nivel que desee, manteniéndola ligeramente inclinada hacia arriba y apoyando primero la parte trasera elevada (orientada hacia arriba).

Luego desplácela horizontalmente por las guías hasta el tope.

Otros accesorios, como la bandeja pastelera, se deben introducir horizontalmente, dejando que se deslicen por las guías.

ESTANTES DESLIZANTES Y GUÍAS PARA ESTANTES

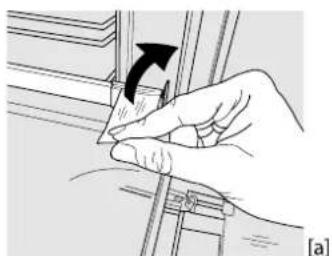

Antes de utilizar el horno, retire la cinta protectora [a] y luego extraiga la lámina protectora [b] de las guías deslizantes.

Tire de la parte inferior de la guía deslizante para desacoplar los ganchos inferiores (1) y tire de las guías deslizantes hacia arriba para extraerlas de los ganchos superiores (2).

VOLVER A COLOCAR LAS GUÍAS DESLIZANTES [d]

Enganche los ganchos superiores en las guías de los estantes (1) y, a continuación, presione la parte inferior de las guías deslizantes contra las guías de los estantes hasta que los ganchos inferiores (2) se enganchen.

1. Para extraer las guías para estantes, sujete firmemente la parte externa de la guía y tire hacia usted para extraer el soporte y las dos clavijas internas del alojamiento.

2. Para volver a colocar las guías para estantes, colóquelas cerca de la cavidad e introduzca primero las dos clavijas en sus alojamientos. Luego, coloque la parte externa cerca de su alojamiento, introduzca el soporte y presione firmemente hacia la pared de la cavidad para asegurarse de que la guía para estantes quede bien sujeta.

FUNCIONES

CONVENCIONAL

Para cocinar cualquier tipo de alimento en un te.

FERMENTACIÓN

Para hacer que las masas dulces o saladas

fermenten bien. Para seleccionar esta función, gire el selector del termostato al icono.

AIRE FORZADO

Para hacer diferentes alimentos que requieren la misma temperatura de cocción en varios niveles (máximo tres) al mismo tiempo. Esta función puede utilizarse para cocinar diferentes alimentos sin que se mezclen los olores.

PIZZA

Para cocinar distintos tipos y formatos de pan y pizza. Es recomendable cambiar la posición de las bandejas pasteleras a medio proceso de cocción.

ECO FORCED AIR (ECO AIRE FORZADO)

Para cocinar asados y carne rellena en un solo estante. Para evitar que los alimentos se resequen, el aire circula de manera suave e intermitente.

Cuando se utiliza esta función ECO, la luz permanece apagada durante la cocción, pero se puede volver a encender pulsando ○.

GRILL (PARRILLA)

Para asar al grill filetes, pinchos morunos y salchichas, cocinar verduras gratinadas o tostar pan. Cuando ase carne, le recomendamos colocar la grasera debajo para recoger los jugos de cocción: Coloque el recipiente en cualquiera de los niveles debajo de la rejilla y añada 200 ml de agua potable.

TURBO GRILL

Para asar piezas de carne grandes (pierna de cordero, rosbif, pollo). Le recomendamos utilizar la grasera para recoger los jugos de cocción: Coloque el recipiente en cualquiera de los niveles debajo de la rejilla y añada 200 ml de agua potable.

MAXI COOKING

Para cocinar piezas de carne de gran tamaño

PRIMER USO

1. AJUSTE DE LA HORA

La primera vez que encienda el aparato, tendrá que ajustar la hora: Pulse ⏻ hasta que el icono ⚙ los dos dígitos de la hora empiecen a parpadear en la pantalla.

Utilice + para ajustar la hora y pulse para confirmar. Los dos dígitos de los minutos empezarán a parpadear. Utilice + o para ajustar los minutos y

(más de 2,5 kg). Le recomendamos darle la vuelta a la carne durante la cocción para que los dos lados se doren uniformemente. También le recomendamos rociar las piezas de carne de vez en cuando para que no se seque demasiado.

PAN AUTO

Esta función selecciona automáticamente la temperatura y el tiempo de cocción ideales para el pan. Para obtener los mejores resultados, siga atentamente la receta. Active la función con el horno frío. El selector del termostato debe permanecer en

●/A su posición, ya que la temperatura se ajusta automáticamente mediante la función.

PASTELERÍA AUTO

Esta función selecciona automáticamente la temperatura y el tiempo de cocción ideales para tartas. Active la función con el horno frío. El selector del termostato debe permanecer en

A su posición, ya que la temperatura se ajusta automáticamente mediante la función.

PAQUETE FLEXI CLEAN

SMART CLEAN

La acción del vapor liberado durante este ciclo especial de limpieza a baja temperatura permite eliminar la suciedad y los residuos de alimentos con facilidad. Para activar la función de limpieza «Smart Clean», vierta 100-120ml de agua potable en la base del horno y, a continuación, gire el selector y el selector del termostato hasta el icono. Se recomienda utilizar esta función durante 35'. La posición del icono no se corresponde con la temperatura alcanzada durante la limpieza.

AUTOMATIC CLEANING - PYRO (LIMP.

AUTOMÁTICA - LIMP.PIROLÍTICA)

Para eliminar salpicaduras de cocción con un ciclo a muy alta temperatura. Para activar esta función, mueva el selector del termostato a □.

La posición del icono no se corresponde con la temperatura real alcanzada durante el ciclo de limpieza.

pulse ④ para confirmar.

Nota: Si el icono ④arpadea, por ejemplo después de un corte de corriente muy largo, será necesario volver a ajustar la hora.

2. CONFIGURACIÓN DEL CONSUMO DE POTENCIA

El horno está programado por defecto para trabajar con una potencia superior a 3 kW (Hi). Para utilizar el horno con una potencia que sea compatible con una fuente de alimentación doméstica inferior a 2,9 kW ("Lo"), deberá cambiar las configuraciones.

Para ir al menú de modificación, gire el selector hasta

☐, y después vuelva a girarlo hasta 0

Pulse y mantenga pulsado o durante cinco segundos inmediatamente después.

Utilice + para cambiar las configuraciones, luego pulse y mantenga pulsado durante al menos dos segundos para confirmar.

3. CALENTAR EL HORNO

Un horno nuevo puede liberar olores que se han quedado impregnados durante la fabricación: es

USO DIARIO

1. SELECCIONAR UNA FUNCIÓN

Para seleccionar una función, gire el selector hasta el símbolo de la función deseada: la pantalla se iluminará y sonará una señal acústica.

2. ACTIVAR UNA FUNCIÓN

MANUAL

Para iniciar la función seleccionada, gire el selector del termostato hasta la temperatura deseada.

Nota: Durante la cocción puede cambiar la función girando el selector o regulando la temperatura con el selector del termostato. La función no se iniciará si el selector del termostato está en la posición 0/A . Puede programar el tiempo de cocción, el tiempo de finalización de la cocción (solo si selecciona un tiempo de cocción) y un temporizador.

FERMENTAR MASA

Para poner en marcha la función "Rising", gire el selector del termostato a posición de subida (40 grados) y ponga el selector de función en Posición convencional; si el horno está programado con una temperatura diferente, la función no se activará.

Nota: Puede programar el tiempo de cocción, el tiempo de finalización de la cocción (solo si selecciona un tiempo de cocción) y un temporizador.

3. PRECALENTAMIENTO Y CALOR RESIDUAL

Una vez iniciada la función, una señal acústica y un icono parpadeando ≡ en la pantalla le indicarán que la fase de precalentamiento se ha activado.

Cuando el precalentamiento haya terminado, sonará una señal acústica y el icono fijo 📄 en la pantalla le indicará que el horno ha alcanzado la temperatura programada: en ese momento, coloque los alimentos dentro y proceda con la cocción.

Nota: Colocar los alimentos en el horno antes de que haya finalizado el precalentado puede tener efectos adversos en el

completamente normal.

Antes de empezar a cocinar, le recomendamos calentar el horno en vacío para eliminar cualquier olor.

Quite todos los cartones de protección o el film transparente del horno y saque todos los accesorios de su interior.

Caliente el horno a 250 °C durante una hora aproximadamente. Durante este tiempo, el horno debe permanecer vacío.

Nota: Es aconsejable ventilar la habitación después de usar el aparato por primera vez.

resultado final de la cocción.

Después de la cocción y con la función desactivada, el icono 🔒 puede permanecer visible en la pantalla incluso después de que se apague el ventilador de refrigeración para indicar que hay calor residual en el compartimento.

Nota: El tiempo necesario para que se apague el icono varía porque depende de una serie de factores, como la temperatura ambiente o la función utilizada. En cualquier caso, el producto debe considerarse apagado cuando el puntero del selector se encuentra en "0".

4. COCCIÓN PROGRAMADA

Antes de comenzar la cocción, deberá seleccionar una función.

DURACIÓN

Mantenga pulsado hasta que el icono y 0:00" empiecen a parpadear en la pantalla.

Utilice para configurar el tiempo de cocción deseado y después pulse para confirmar. Active la función girando el selector del termostato hasta la temperatura deseada: Sonará una señal acústica y la pantalla indicará que la cocción ha terminado.

Nota: Para cancelar el tiempo de cocción programado, mantenga pulsado hasta que el icono empiece a parpadear en la pantalla y después use para reconfigurar el tiempo de cocción a «00:00». Este tiempo de cocción incluye una fase de precalentamiento.

SELECCIONAR LA HORA DE FINALIZACIÓN DE LA COCCIÓN/ INICIO DIFERIDO

Una vez programado el tiempo de cocción, se puede retrasar el inicio de la función programando su hora de finalización: pulse hasta que el icono y la hora actual empiecen a parpadear en la pantalla.

Utilice - para ajustar la hora a la que quiere

que termine la cocción y pulse ①para confirmar. Active la función girando el selector de termostato a la temperatura deseada: la función se iniciará automáticamente cuando haya transcurrido el periodo de tiempo calculado para que la cocción termine a la hora programada.

Nota: Para cancelar la programación, apague el horno girando el selector a la posición "0

La función de inicio retardado no está disponible para las funciones Grill y Turbo Grill.

FINAL DE COCCIÓN

Sonará una señal acústica y la pantalla indicará que la función ha terminado.

(√)

Gire el selector para seleccionar una función diferente o póngalo en 0 para apagar el horno.

Nota: Si el temporizador está activo, la pantalla mostrará alternativamente «END» y el tiempo restante.

5. AJUSTE DEL TEMPORIZADOR

Esta opción no interrumpe ni programa la cocción, pero le permite utilizar la pantalla como temporizador, tanto si la función está activada como si el horno está apagado.

Mantenga pulsado ⏻ hasta que el icono "00:00" y "00:00" empiecen a parpadear en la pantalla.

[NO TEXT]

Utilice - para establecer el tiempo que desee y pulse ① para confirmar. Una vez que haya finalizado la cuenta atrás sonará una señal acústica.

Notas: Para cancelar el temporizador, mantenga pulsado hasta que el icono Æmpiece a parpadear y después use — para reconfigurar el tiempo a «00:00».

6. FUNCIÓN LIMPIEZA AUTOMÁTICA – LIMP. PIROLÍTICA

No toque el horno durante el ciclo de limpieza pirolítica.

Mantenga a los niños y a los animales alejados del horno durante y después (hasta que la habitación haya terminado de ventilarse) del ciclo de limpieza pirolítica.

Retire todos los accesorios del horno antes de activar esta función (incluidas las guías de los estantes). Si va a instalar el horno debajo de una encimera, asegúrese de que todos los quemadores o placas eléctricas estén apagados durante el ciclo de autolimpieza.

Para obtener los mejores resultados de limpieza, antes de utilizar la función de limpieza pirolítica, elimine la suciedad más importante con un paño húmedo.

Evite activar el ciclo de limpieza pirolítica en caso de que haya incrustaciones de cal.

Active la función Limp. Piro solamente si el horno está muy sucio o desprende mal olor durante la cocción.

Para activar la función de limpieza automática, gire el selector y el selector del termostato hasta el icono

□. Esta función se activará automáticamente, la puerta se bloqueará y la luz del interior del horno se apagará: La pantalla mostrará el tiempo restante alternado con la palabra «Pyro».

(√)

Una vez terminado el ciclo, la puerta permanece bloqueada hasta que la temperatura en el interior del horno haya vuelto a un nivel seguro. Ventile la habitación durante y después del ciclo de limpieza pirolítica.

NOTAS

• No recubra el interior del horno con papel de aluminio.
• No arrastre ollas ni sartenes sobre la base del horno, ya que podrían dañar el revestimiento esmaltado.
• No coloque pesos pesados sobre la puerta ni se agarre a ella.

TABLA DE COCCIÓN

RECETA FUNCIÓN		PRECALENTAMIENTO	TEMPERATURA (°C) DURACIÓN (Min) NIVELY ACCESORIOS
Leavened cakes (Tartas esponjosas)		Sí 170 30 - 50		2
		Sí 160 30 - 50		2
		Sí 160 40 - 60		4 1
Bizcocho relleno(tarta de queso, strudel, tarta de frutas)		Sí 160 - 200 35 - 90		2
		Sí 160 - 200 40 - 90		4 2
Biscuits / tartaletas		Sí 160 25 - 35		3
		Sí 160 25 - 35		3
		Sí 150 35 - 45		4 2
Choux buns (Lionesas)		Sí 180 - 210 30 - 40		3
		Sí 180 - 200 35 - 45		4 2
		Sí 180 - 200 35 - 45		5 3 1
Merengues		Sí 90 150 - 200		3
		Sí 90 140 - 200		4 2
		Sí 90 140 - 200		5 3 1
Pizza/Focaccia		Sí 190 - 250 15 - 50		1/2
		Sí 190 - 250 20 - 50		4 2
Pizza congelada		Sí 250 10 - 20		3
		Sí 230 - 250 10 - 25		4 2
Tartas saladas(tarta de verdura, quiche)		Sí 180 - 200 40 - 55		3
		Sí 180 - 200 45 - 60		4 2
		Sí 180 - 200 45 - 60		5 3 1
Volovanes/hojaldres		Sí 190 - 200 20 - 30		3
		Sí 180 - 190 20 - 40		4 2
		Sí 180 - 190 20 - 40		5 3 1
Lasaña / pasta al horno /canelones / budines		Sí 190 - 200 45 - 65		2
Carne de cordero/ternera/buey 1kg		Sí 190 - 200 80 - 110		3
Cerdo asado con piel 2 kg Sí 180 - 190 110 - 150				3
Pollo / Conejo / Pato 1 kg		Sí	200 - 230	50 - 100
Pavo / oca 3 kg		-	190 - 200	100 - 160

*Dar la vuelta al alimento a mitad de la cocción

ACCESORIOS	Rejilla	Bandeja para hornear sobre rejilla	Bandeja pastelera / Grasera o bandeja para hornear sobre la rejilla	Grasera / bandeja pastelera	Grasera / Bandeja pastelera con 200 ml de agua
FUNCTIONES	Convencional	Aire forzado	Pizza	Parrilla	Turbo Grill
RECETA FUNCIÓN		PRECALENTAMIENTO	TEMPERATURA (°C)	DURACIÓN (Min)	NIVELY ACCESORIOS
Pescado al horno / en papillote (filetes, entero)		Sí 170 -	190 30 - 45		2
Verduras rellenas (tomates, courgeltes (calabacines), aubergines (berenjenas))		Sí 180 -	200 50 - 70		3
Pan tostado 5' 250 2 - 6					5
Fish fillets / slices (Filetes de pescado/porciones)		- 230 -	250 15 - 30 *		4 3
Salchichas / pinchos morunos / costillas / hamburguesas		- 250 15 - 30 *			5 4
Pollo asado 1-1,3 kg		Sí	200 - 220	55 - 70 **	2 1
Rosbif poco hecho 1 kg		Sí	200 - 210	35 - 50 **	3
Pierna de cordero / codillo		Sí	200 - 210	60 - 90 **	3
Roast potatoes (Papas asadas)		Sí 200 -	210 35 - 55		2
Vegetable (Verduras) gratinadas		-	200 - 210	25 - 55	3
Carnes y patatas		Sí	190 - 200	45 - 100 ***	4 1
Pescados y verduras		Sí 180	30 - 50 ***		4 2
Lasañas y carnes		Sí 200	50 - 100 ***		4 1
Menú completo: Tarta de fruta (nivel 5)/ lasaña (nivel 3)/carne (nivel 1)		Sí 180 - 190	40 - 120 ***		5 3 1
Carne asada / carne rellena asada		-	170 - 180	100 - 150	3

** Darle la vuelta al alimento en el segundo tercio de la cocción (si fuera necesario).
*** Tiempo de cocción estimado: Los platos se pueden extraer del horno antes o después según los gustos personales.

ACCESORIOS	Rejilla	Bandeja para hornear soberejilla	Bandeja pastelera / Grasero bandeja para hornearsobre la rejilla	Grasera / bandeja pastelera	Grasera / Bandeja pasteleracon 200 ml de agua
FUNCTIONES
	Convencional	Aire forzado	Pizza	Parrilla	Turbo GrillEco Aire forzado

FUNCIONES
	Convencional	Aire forzado	Pizza	Parrilla	Turbo Grill	Eco Aire forzado

LIMPIEZA Y MANTENIMIENTO

Asegúrese de que el horno se haya enfriado antes de llevar a cabo las tareas de mantenimiento o limpieza. No utilice productos de lavado con vapor.

No utilice estropajos de acero, estropajos abrasivos ni productos de limpieza abrasivos/corrosivos, ya que podrían dañar las superficies del aparato. Utilice guantes de protección.

El horno debe desconectarse de la red eléctrica antes de llevar a cabo cualquier trabajo de mantenimiento.

SUPERFICIES EXTERIORES

Limpie las superficies con un paño húmedo de microfibra. Si están muy sucias, añada unas gotas de detergente neutro al agua. Seque con un paño seco. No utilice detergentes corrosivos ni abrasivos. Si uno de esos productos entra accidentalmente en contacto con la superficie del aparato, límpielo de inmediato con un paño húmedo de microfibra.

SUPERFICIES INTERIORES

- Después de cada uso, deje que el horno se enfríe y, a continuación, límpielo, preferiblemente cuando aún esté tibio, para quitar los restos o manchas causados por los residuos de los alimentos. Para secar la condensación que se haya podido formar debido a la cocción de alimentos con un alto contenido en agua, deje que el horno se enfríe por completo y límpielo con un paño o esponja.

• Si hay suciedad persistente en las superficies interiores, se recomienda activar la función de limpieza automática para obtener los mejores resultados. Evite activar el ciclo de limpieza pirolítica en caso de que haya incrustaciones de cal. Antes de activarlo, limpie las incrustaciones de cal como se ha descrito anteriormente.

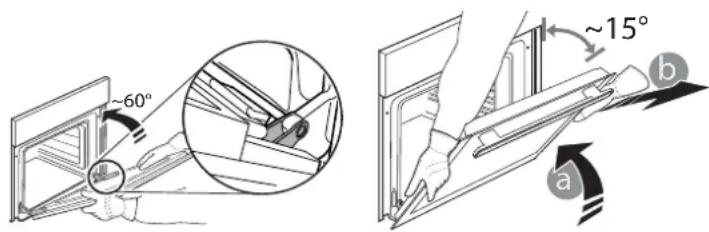

• La puerta se extrae fácilmente para facilitar la limpieza del cristal.
• Limpie el cristal de la puerta con un detergente líquido adecuado.

ACCESORIOS

Después del uso sumerja los accesorios en una solución líquida con detergente, utilice guantes si aún están calientes. Los residuos de alimentos pueden quitarse con un cepillo o esponja.

CÓMO EXTRAER Y VOLVER A COLOCAR LA PUERTA

1. Para quitar la puerta, ábrala por completo y baje los pestillos hasta que estén en posición desbloqueada.

1. Cierre la puerta tanto como pueda.

Sujete bien la puerta con las dos manos – no la sujete por el asa.

Simplemente extraiga la puerta cerrándola mientras tira de ella hacia arriba (a) hasta que salga de su alojamiento (b).

~60° ~15° a b

Ponga la puerta en un lado, apoyada sobre una superficie blanda.

1. Vuelva a instalar la puerta llevándola hacia el horno, alineando los ganchos de las ranuras con sus alojamientos y fijando la parte superior en su alojamiento.
2. Baje la puerta y ábrala por completo. Baje los pestillos hasta su posición original: asegúrese de haberlos bajado por completo.
3. Intente cerrar la puerta y compruebe que esté alineada con el panel de control. Si no lo está, repita los pasos de arriba.

SUSTITUCIÓN DE LA LÁMPARA

1. Desconecte el horno de la red eléctrica.
2. Desenrosque la tapa de la lámpara, sustituya la bombilla y vuelva a enroscar la tapa de la lámpara.
3. Vuelva a conectar el horno a la red eléctrica.

Nota: Utilice bombillas halógenas de 25 W/230 V tipo G9, T 300 °C. La bombilla que se usa en el aparato está diseñada específicamente para electrodomésticos y no es adecuada para la iluminación general de estancias de una vivienda

(Normativa CE 244/2009).

Las bombillas están disponibles en nuestro Servicio Postventa. - No manipule las bombillas con las manos desprotegidas, ya que las huellas dactilares podrían dañarlas. No utilice el horno hasta que no haya vuelto a colocar la tapa de la bombilla.

©

OBRIGADO POR COMPRAR O NOSSO PRODUTO.
