MANUAL DE USUARIO 5B10S0040 BLAUPUNKT

Antes de usar el aparato, lea atentamente las Instrucciones de seguridad.

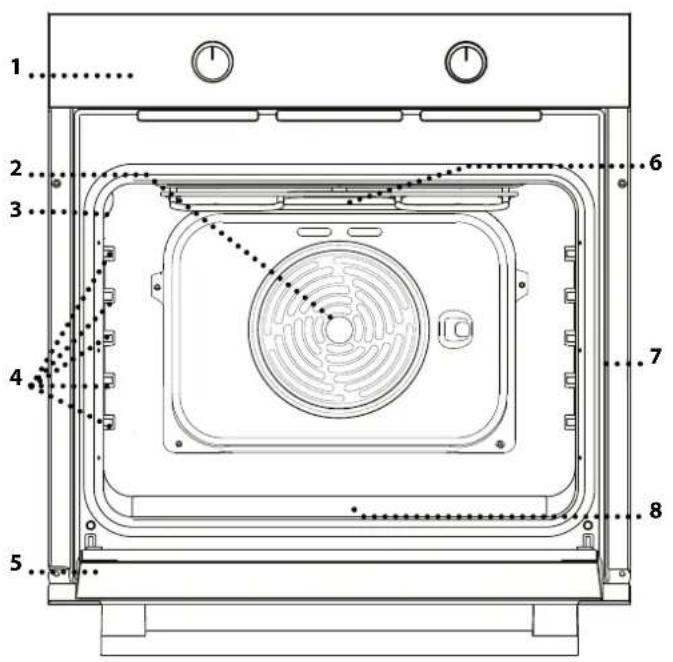

DESCRIPCIÓN DEL PRODUCTO

1 2 3 4 5 6 7 8

1. Panel de control
2. Ventilador
   3.Luz
3. Guías para accesorios (el nivel está indicado en la pared del compartimento de cocción)
   5.Puerta
4. Resistencia superior / grill
5. Placa de características (no debe retirarse)
6. Resistencia inferior (no visible)

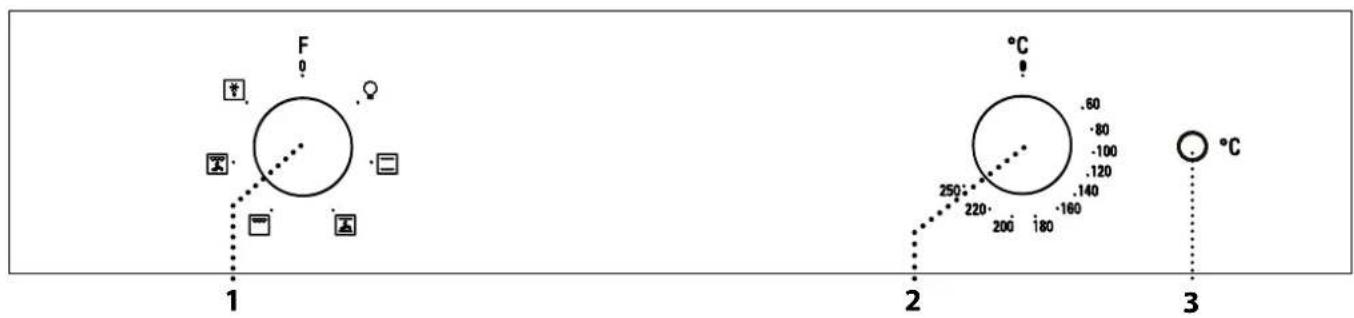

PANEL DE CONTROL

F 1 2 3 °C .60 -.80 -.100 -.120 -.140 -.160 .250° .220° .200° .180° .60 -.80 -.100 -.120 -.140 .250° .220° .200° .180° .60 -.80 -.100 -.120 -.140 .250° .220° .200° .180°

1. SELECTOR

Para encender el horno seleccionando una función. Póngalo en la posición 0 para apagar el horno.

2. SELECTOR DEL TERMOSTATO

Gírelo para seleccionar la temperatura deseada y activar la función seleccionada.

3. TERMOSTATO DEL LED / PRECALENTAMIENTO

Se enciende durante el proceso de precalentamiento. Se apaga cuando se alcanza la temperatura deseada.

ACCESORIOS

REJILLA

El número y tipo de accesorios puede variar de un modelo a otro. Se pueden comprar otros accesorios por separado a través del Servicio Postventa.

INTRODUCCIÓN DE LA PARRILLA Y OTROS ACCESORIOS

- Introduzca la rejilla en el nivel que desee, manteniéndola ligeramente inclinada hacia arriba y apoyando primero la parte trasera elevada (orientada hacia arriba). Luego, desplácela horizontalmente por las guías hasta el tope.

- Los otros accesorios, como la bandeja pastelera, se introducen horizontalmente deslizándolos por las guías.

- Las guías para estantes se pueden quitar para facilitar la limpieza del horno: tire de ellas para sacarlas de su alojamiento.

FUNCIONES

DESACTIVADO

Sirve para apagar el horno.

LUZ

Para encender la luz del compartimento.

CONVENCIONAL

Para cocinar cualquier tipo de alimento en un te. Se recomienda utilizar el 2.° estante.

HORNO DE CONVECCIÓN

Para hornear tartas con relleno líquido en

un solo estante. Esta función se puede utilizar también para cocciones en dos estantes. Cambie de estante los alimentos para obtener una cocción más homogénea.

GRILL

Para asar al grill filetes, pinchos morunos y salchichas, cocinar verduras gratinadas o tostar pan. Cuando ase carne, le recomendamos colocar la grasera debajo para recoger los jugos de la cocción: Coloque la bandeja en cualquiera de los niveles debajo de la rejilla y añada 200 ml de agua potable.

GRATINAR

Para asar piezas de carne grandes (pierna de cordero, rosbif, pollo). Le recomendamos utilizar la grasera para recoger los jugos de la cocción: Coloque la bandeja en cualquiera de los niveles debajo de la rejilla y añada 500 ml de agua potable.

DESCONGELANDO

Para descongelar alimentos más rápidamente.

PRIMER USO

CALENTAR EL HORNO

Un horno nuevo puede liberar olores que se han quedado impregnados durante la fabricación: es completamente normal.

Antes de empezar a cocinar, le recomendamos calentar el horno en vacío para eliminar cualquier olor.

Quite todos los cartones de protección o el film transparente del horno y saque todos los accesorios de su interior.

Calentar el horno a 250° C durante aproximadamente una hora, preferiblemente utilizando la función «Horneado por convección». Durante este tiempo, el horno debe permanecer vacío.

Siga las instrucciones para configurar la función correctamente.

Notas: Es aconsejable ventilar la habitación después de usar el aparato por primera vez.

USO DIARIO

1. SELECCIONAR UNA FUNCIÓN

Para seleccionar una función, gire el selector hasta el símbolo de la función deseada.

2. ACTIVAR UNA FUNCIÓN

Para iniciar la función seleccionada, gire el selector del termostato hasta la temperatura deseada.

Para interrumpir la función en cualquier momento, apague el horno, gire el selector y el selector del termostato hasta 0 y 0.

3. PRECALENTAMIENTO

Una vez activada la función, el led del termostato se encenderá para indicar que el proceso de precalentamiento se ha iniciado.

Al final del proceso, el led del termostato se apaga indicando que el horno ha alcanzado la temperatura programada: en ese momento, coloque los alimentos dentro y proceda con la cocción.

Nota: Colocar los alimentos en el horno antes de que haya finalizado el precalentado puede tener efectos adversos en el resultado final de la cocción.

TABLA DE COCCIÓN

RECETA FUNCIÓN RÁPIDO			TEMPERATURA (°C)	DURACIÓN (MIN)	NIVEL Y ACCESORIOS
Tartas esponjosas		Sí 150 - 170 30 - 90			2
		Sí 150 - 170 30 - 90 ***			4 1
Bizcocho relleno (tarta de queso, strudel, tarta de fruta)		Sí 160 - 200 35 - 90			2
		Sí 160 - 200 35 - 90 ***			4 2
Galletas, tartaletas		Sí 160 - 180 15 - 35			2 / 3
		Sí 150 - 170 20 - 40 ***			4 2
Lionesas		Sí 180 - 200 40 - 60			2
		Sí 170 - 190 35-50 ***			4 2
Merengues		Sí	90	150-200	2
		Sí	90	140 - 200 ***	4 2
Pizza/Focaccia		Sí	220-250	10 - 25	1 / 2
		Sí	200-240	15-30 ***	4 2
Pan pequeño 80 g		Sí	180 - 200	30 - 45	2
Barra de pan 500 g		Sí	180	50 - 70	1 / 2
Pan		Sí 180 - 200 30 - 80 ***			4 2
Pizzas congeladas		Sí	250	10 - 20	2
		Sí	250	10 - 20 ***	4 2
Tartas saladas (tarta de verduras, quiche)		Sí 180 - 200 30 - 45			2
		Sí 170 - 200 40 - 60 ***			4 2
Volovanes/hojaldres		Sí 190 - 200 20 - 30			2
		Sí 180 - 190 15 - 40 ***			4 2
Lasaña / pasta al horno / canelones / budines		Sí 190 - 200 45 - 65			2
Cordero, ternera, buey, cerdo 1 kg		Sí	190 - 200	80-110	2

ACCESORIOS
	Rejilla	Bandeja para hornear sobre rejilla	Bandeja pastelera / Grasera o bandeja para hornear sobre la rejilla	Grasera / bandeja pastelera	Grasera / Bandeja pastelera con 200 ml de agua
RECETA FUNCIÓN RÁPIDO			TEMPERATURA(°C)	DURACIÓN(MIN)	NIVELY ACCESORIOS
Cerdo asado con piel 2 kg		Sí	180 - 190	110 - 150	2
Pollo / Conejo / Pato 1 kg		Sí	200-230	50-100	2
Pavo / oca 3 kg		Sí	180 - 200	150-200	2
Pescado al horno / en papillote 0,5 kg (filetes, entero)		Sí	170 - 190	30 - 45	2
Verduras rellenas (tomates, calabacines, berenjenas)		Sí	180 - 200	50 - 70	2
Pan tostado		5'	250	2 - 6	5
Fish fillets/slices (Filetes de pescado/porciones)		5'	250	15 - 30 *	4 3
Salchichas/brochetas/costillas/ hamburguesas		5'	250	15 - 30 *	5 4
Pollo asado 1-1,3 kg		-	200-220	60 - 80 **	3 1
Rosbif poco hecho 1 kg		-	200	35 - 50 **	3
Pierna o jarrete de cordero		-	200	60 - 90 **	3
Patatas asadas	[3GXS]	-	200-220	35 - 55 **	3
Verduras gratinadas		-	200-220	25-55	3
Lasañas y carnes	[GTTS]	Sí	200	50 - 100 ****	4 1
Carnes y patatas		Sí	190- 200	45 - 100 ****	4 1
Pescados y verduras		Sí	180	30 - 50 ****	4 2

*Dar la vuelta al alimento a mitad de la cocción ** Darle la vuelta al alimento en el segundo tercio de la cocción (si fuera necesario).
*** Cambiar de nivel a mitad de la cocción. **** Tiempo de cocción estimado: Los platos se

pueden extraer del horno antes o después según los gustos personales. Cambie la posición de los estantes cuando hayan transcurrido dos tercios del tiempo de cocción, si fuera necesario.

FUNCTIONES
	Convencional	Grill	Gratinado	Horno de convección

CONSEJOS ÚTILES

CÓMO UTILIZAR LA TABLA DE COCCIÓN

La tabla indica la mejor función, accesorios y nivel para cocinar los diferentes tipos de alimentos. Los tiempos de cocción inician en el momento en que se coloca el alimento en el horno, excluyendo el precalentamiento (cuando sea necesario). Las temperaturas y los tiempos de cocción son orientativos y dependen de la cantidad de alimentos y del tipo de accesorio utilizado. En principio, aplique los valores de ajuste recomendados más bajos y, si la cocción no es suficiente, aumentelos. Utilice los accesorios suministrados y, si es posible, moldes y bandejas pasteleras metálicas de color oscuro. También puede utilizar recipientes y accesorios

tipo pírex o de cerámica, aunque deberá tener en cuenta que los tiempos de cocción serán ligeramente mayores.

COCCIÓN DE VARIOS ALIMENTOS A LA VEZ

La función «Horno de convección» le permite cocinar diferentes alimentos (como pescado y verduras) en diferentes estantes al mismo tiempo.

Cambie la posición de los estantes cuando hayan transcurrido dos tercios del tiempo de cocción, si fuera necesario.

Retire del horno los alimentos que requieran menor tiempo de cocción y deje los que necesiten una cocción más prolongada.

LIMPIEZA Y MANTENIMIENTO

No utilice aparatos de limpieza al vapor.

Utilice guantes de protección durante todas las operaciones.

Lleve a cabo las operaciones necesarias con el horno frío.

Desconecte el aparato de la red eléctrica.

No utilice estropajos de acero, estropajos abrasivos ni productos de limpieza abrasivos/ corrosivos, ya que podrían dañar las superficies del aparato.

SUPERFICIES EXTERIORES

• Limpie las superficies con un paño húmedo de microfibra. Si están muy sucias, añada unas gotas de detergente neutro al agua. Seque con un paño seco.
• No utilice detergentes corrosivos ni abrasivos. Si uno de esos productos entra accidentalmente en contacto con la superficie del aparato, límpielo de inmediato con un paño húmedo de microfibra.

SUPERFICIES INTERIORES

- Después de cada uso, deje que el horno se enfríe y, a continuación, límpielo, preferiblemente cuando aún esté tibio, para quitar los restos o las manchas causados por los residuos de los alimentos. Para secar la condensación que se haya podido formar debido a la cocción de alimentos con un alto contenido en

agua, deje que el horno se enfríe por completo y límpielo con un paño o esponja.

• La puerta se puede montar y desmontar para facilitar la limpieza del cristal.
• Limpie el cristal de la puerta con un detergente líquido adecuado.
• La resistencia superior del grill se puede bajar para limpiar el panel superior del horno.

ACCESORIOS

Después del uso sumerja los accesorios en una solución líquida con detergente, utilice guantes si aún están calientes. Los residuos de alimentos pueden quitarse con un cepillo o esponja.

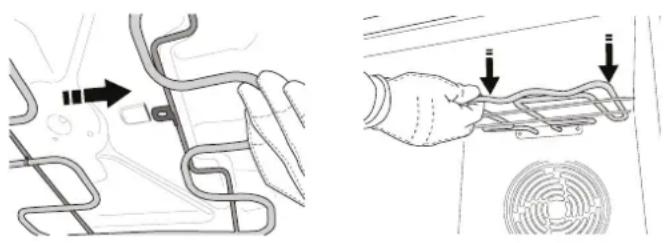

BAJAR LA RESISTENCIA SUPERIOR

1. Extraiga la resistencia de su alojamiento y después bájela.

1. Para volver a colocar la resistencia en su posición, levántela y tire con cuidado hacia usted para asegurarse de que el soporte de la lengüeta esté en su alojamiento.

CÓMO EXTRAER Y VOLVER A COLOCAR LA PUERTA

1. Para quitar la puerta, ábrala por completo y baje los pestillos hasta que estén en posición desbloqueada.

1. Cierre la puerta tanto como pueda.

Sujete bien la puerta con las dos manos – no la sujete por el asa.

Simplemente extraiga la puerta cerrándola mientras tira de ella hacia arriba (a) hasta que salga de su alojamiento (b).

~60° ~15° a b

Ponga la puerta en un lado, apoyada sobre una superficie blanda.

1. Vuelva a instalar la puerta llevándola hacia el horno, alineando los ganchos de las bisagras con sus alojamientos y fijando la parte superior en su alojamiento.

2. Baje la puerta y ábrala por completo. Baje los pestillos hasta su posición original: Asegúrese de haberlos bajado por completo.

3. Intente cerrar la puerta y compruebe que esté alineada con el panel de control. Si no lo está, repita los pasos de arriba.

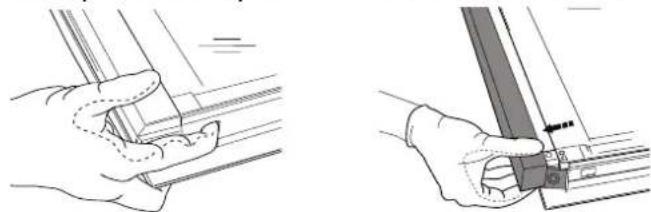

CLICK & CLEAN- LIMPIEZA DEL CRISTAL

1. Después de quitar la puerta y apoyarla sobre una superficie blanda con el tirador hacia abajo, presione simultáneamente los dos clips de sujeción y retire el borde superior de la puerta tirando de él hacia usted.

1. Sujete los cristales interiores firmemente con las dos manos, extráigalos y colóquelos sobre una superficie blanda antes de limpiarlos.

2. Para volver a colocar el cristal interno correctamente, asegúrese de que la letra «R» se vea en la esquina izquierda.

Primero introduzca el lado largo del cristal marcado con una «R» en los soportes y después bájelos hasta su posición.

1. Vuelva a colocar la parte superior: un clic le indicará que se ha colocado correctamente. Asegúrese de que el precinto esté asegurado antes de volver a montar la puerta.

RESOLUCIÓN DE PROBLEMAS

Problema Posible causa Solución
El horno no funciona Corte de suministro Desconexión de la red eléctrica		Compruebe que haya corriente eléctrica en la red y que el horno esté enchufado a la toma de electricidad.Apague el horno y vuelva a encenderlo para comprobar si se ha solucionado el problema

ASISTENCIA

Cuando se ponga en contacto con nuestro Servicio de Asistencia Técnica, indique los códigos que figuran en la placa de identificación del producto.
