MANUAL DE USUARIO GLID20B Genesis

Destornillador de impacto de 20V

Operator's Manual

LÍNEA DE AYUDA GRATUITA:

888-552-8665

www.genesispowertools.com

Busque este símbolo que indica precauciones de seguridad importantes. Éste significa ¡¡¡atención!!! Su seguridad está involucrada.

ADVERTENCIA: Antes de utilizar este equipo, lea y entienda todas las advertencias, precauciones e instrucciones de operación. no seguir todas las instrucciones enumeradas a continuación, podría resultar en una descarga eléctrica, un incendio y/o lesiones personales graves.

UTILICE SUS GAFAS DE SEGURIDAD LA PREVISIÓN ES MEJOR QUE NO TENER VISIÓN

ADVERTENCIA: La operación de cualquier herramienta motorizada puede provocar el lanzamiento de objetos extraños hacia sus ojos, lo cual puede resultar en daño grave de los ojos. Antes de iniciar la operación con la herramienta, siempre colóquese gafas de seguridad con protectores laterales y cuando sea necesario, una careta de protección de toda la cara. Recomendamos las caretas de visión amplia para utilizar sobre las gafas de seguridad con protectores laterales. Siempre utilice protección de ojos que esté marcada indicando el cumplimiento de la norma ANSI Z87.1

REGLAS GENERALES DE SEGURIDAD

ADVERTENCIA:

producidos por actividades como lijar, aserrar, pulir, taladrar y otras actividades relacionadas con la construcción contienen productos químicos que se sabe causan cáncer, defectos de nacimiento u otros daños en el sistema reproductivo. Algunos ejemplos de estos productos químicos son:

• Plomo procedente de pinturas de base de plomo.
• Sílice cristalina procedente de ladrillos, cemento y otros productos de mampostería.
• Arsénico y cromo procedentes de la madera tratada químicamente.

El riesgo de estas exposiciones varía, dependiendo de la frecuencia con que se realiza este tipo de trabajo. Para reducir la exposición a estos productos químicos: trabaje en una área con buena ventilación y con los equipos de seguridad aprobados, tales como mascarillas antipolvo especialmente diseñadas para eliminar por filtración partículas microscópicas.

ÁREA DE TRABAJO

• Mantenga limpia y bien iluminada el área de trabajo. Una mesa de trabajo mal despejada y una mala iluminación son causas comunes de accidentes.
• No utilice herramientas motorizadas en atmósferas explosivas, como las existentes alrededor de líquidos, gases y polvosinflamables. Las herramientas eléctricas generan chispas que pueden encender el polvo y los vapores inflammables.
• Mantenga alejados a los circunstantes, niños y demás presentes al utilizar una herramienta eléctrica. Toda distracción puede causar la pérdida del control de la herramienta.

SEGURIDAD EN EL MANEJO DE EQUIPOELÉCTRICO

- La herramienta eléctrica enchufes debe coincidir con la toma de corriente. Nunca modifique el enchufe de ninguna manera. No utilice ningún adaptador de enchufes en cualquier tierra (tierra) las herramientas eléctricas. Las herramientas con aislamiento doble están equipadas de una clavija

polarizada (una patilla es más ancha que la otra). Esta clavija encaja de una sola forma en una toma de corriente polarizada. Si la clavija no encaja completamente en la toma de corriente, invierta la clavija. Si aún así no encaja, comuníquese con un electricista calificado para que instale una toma de corriente polarizada. No modifique la clavija de ninguna manera. Con el aislamiento doble se elimina la necesidad de usar cables de tres conductores y conexión a tierra, así como de sistemas de alimentación eléctrica con conexión a tierra.

• No exponga las herramientas eléctricas a la lluvia ni a condiciones de humedad. La introducción de agua en una herramienta eléctrica aumenta el riesgo de descargas eléctricas.
• Evite el contacto del cuerpo con las superficies de objetos conectados a tierra, como las tuberías, radiadores, estufas y refrigeradores. Existe un mayor riesgo de descargas eléctricas si el cuerpo está en contacto con tierra.
• No maltrate el cordón eléctrico. Nunca use el cordón eléctrico para portar las herramientas ni para sacar la clavija de una toma de corriente. Mantenga el cordón lejos del calor, aceite, bordes afilados y piezas móviles. Cambie de inmediato todo cable eléctrico dañado. Los cordones eléctricos dañados aumentan el riesgo de descargas eléctricas.
• Al utilizar una herramienta eléctrica en el exterior, utilice un cordón eléctrico de extensión que lleve las marcas "W-A o "W". Estos cordones eléctricos están aprobados para el uso en exteriores y reducen el riesgo de descargas eléctricas.
• No utilice el adaptador de CA evaluado las herramientas con un suministro de corriente. Si bien la herramienta puede parecer que el trabajo, los componentes eléctricos de la herramienta de CA nominal es probable que no y plantear un peligro para el operador.

SEGURIDAD PERSONAL

- Permanezca alerta, preste atención a lo que esté haciendo y aplique el sentido común al utilizar herramientas eléctricas. No utilice la herramienta si está cansado o se encuentra bajo los efectos de

REGLAS GENERALES DE SEGURIDAD

alguna droga, alcohol o medicamento. Un momento de inatención al utilizar una herramienta eléctrica puede causar lesiones corporales serias.

• Use equipo de seguridad. Siempre póngase protección para los ojos. Cuando lo exijan las circunstancias debe ponerse careta contra el polvo, zapatos de seguridad antiderrapantes, casco o protección auditiva
• Vístase adecuadamente. No vista ropas holgadas ni joyas. Recójase el cabello si está largo. Mantenga el cabello, la ropa y los guantes alejados de las piezas móviles. Las ropas holgadas, las joyas y el cabello largo pueden engancharse en las piezas móviles.
• Evite un arranque accidental de la unidad. Asegúrese que el interruptor está apagado antes de conectar la unidad. Llevar las herramientas con el dedo en el interruptor o conectarlas con el interruptor puesto es causa común de accidentes.
• Retire toda llave o herramienta de ajuste antes de encender la herramienta eléctrica. Toda llave o herramienta de ajuste dejada en una pieza giratoria de la herramienta eléctrica puede causar lesiones.
• No estire el cuerpo para alcanzar un distancia mayor a la natural. Mantenga una postura firme y buen equilibrio en todo momento. La postura firme y el buen equilibrio permiten un major control de la herramienta en situaciones inesperadas.
• Si los aparatos que se ofrecen para la conexión de extracción de polvo y de instalaciones de recogida, asegurar que estos están conectados y se utilizan adecuadamente. El uso de estos dispositivos puede reducir los riesgos relacionados con el polvo.
• No utilice la unidad al estar en una escalera o en un soporte inestable. Una postura estable sobre una superficie sólida permite un mejor control de la herramienta en situaciones inesperadas.
• Mantenga la herramienta seca, limpia y libre de aceite y grasa. Siempre utilice un trapo limpio para realizar actividades de limpieza. Nunca utilice fluidos de freno, gasolina, productos de base de petróleo, ni ningún solvente, para limpiar la herramienta.

EMPLEO Y CUIDADO DE LA HERRAMIENTA

• Asegure la pieza de trabajo. Utilice prensas de sujeción o una prensa de banco para sostener la pieza de trabajo cuando sea posible. Utilizar prensas de sujeción o dispositivos mecánicos similares es más seguro que utilizar su mano(s) y le permite utilizar ambas manos para operar la herramienta. Perder el control de la pieza de trabajo puede causar lesiones personales.
• No fuerce la herramienta. Utilice la herramienta adecuada para cada tarea. La herramienta adecuada efectúa mejor y de manera más segura el trabajo, si además se maneja a la velocidad para la que está diseñada.
• Utilice la herramienta correcta para el trabajo. No fuerce la herramienta o accesorio utilizándolo en un trabajo para el cual no fue diseñado. No utilice la herramienta para un propósito para cual no está diseñada ya que podría producirse daño a la máquina y/o lesiones personales.
• No utilice la herramienta si el interruptor

no realiza la operación de encendido y apagado. Solicite a un centro de servicio autorizado que reemplace los interruptores defectuosos.

• Apague la máquina, y desconecte la máquina de la fuente de energía antes de ajustar o cambiar los valores de ajuste, o al realizar reparaciones. Podría ocurrir un arranque accidental que cause lesiones personales.
• Guarde las herramientas que no estén en uso fuera del alcance de los niños y de toda persona no capacitada en el uso de las mismas. Las herramientas son peligrosas en manos de personas no capacitadas en el uso de las mismas.
• Proporcione mantenimiento con cuidado a las herramientas. Revise para ver si hay desalineación o atoramiento de piezasmóviles, ruptura de piezas o toda otra condición que pueda afectar el funcionamiento de la herramienta. Si se daña la herramienta, llévela a servicio antes de volver a utilizarla. Numerosos accidentes son causados por herramientas mal cuidadas.
• Utilice los accesorios recomendados. Utilizar accesorios no recomendados por el fabricante o no diseñados para uso en una herramienta de este tipo, podría causar daño a la máquina o lesiones personales al usuario. Consulte el manual del operario para conocer los accesorios recomendados.
• Mantenga las herramientas de corte afiladas y limpias. Las herramientas de corte bien cuidadas, con bordes bien afilados, tienen menos probabilidad de atascarse en la pieza de trabajo y son más fáciles de controlar.
• Empuje la pieza de trabajo en la dirección y velocidad correctas. Empuje la pieza de trabajo dentro de la hoja, cuchilla o superficie abrasiva únicamente en dirección contraria a la dirección de rotación de la herramienta de corte. El empuje incorrecto de la pieza de trabajo en la misma dirección de rotación de la herramienta de corte provoca que la pieza de trabajo sea lanzada a alta velocidad.
• Nunca deje la herramienta funcionando sin supervision. Desactive la energía. No abandone la máquina hasta que se haya detenido por complete.

USO Y CUIDADO DE LAS HERRAMIENTA ALIMENTADAS BATERÍA

• Asegúrese de que el interruptor está en la posición de apagado antes de insertar la batería. Inserción de la batería en las herramientas eléctricas que tienen el interruptor en invita a los accidentes.
• Recarga sólo con el cargador especificado por el fabricante. Un cargador que adecuado para un tipo de paquete de batería puede crear un riesgo de incendio cuando se usa con otra paquete de batería.
• Utilice las herramientas eléctricas sólo especifica paquete de batería. Uso de cualquier otro tipo de paquete de batería puede crear un riesgo de incendio y lesions.
• Evitar el almacenamiento de paquete de batería en un contenedor con otros objetos metálicos, como clavos, monedas, clips, llaves, tornillos, u otros pequeños objetos metálicos que pueden hacer una conexión de una terminal a otra. Siempre la

REGLAS GENERALES DE SEGURIDAD

protección de los terminales de la batería cuando la batería no se utiliza. Cortocircuito de la batería junto trminal puedeprovocar quemaduras o un incendio.

• En condiciones abusivas, es posible que se eyecte líquido de la batería, evite el contacto, si se produce contacto accidental, lave con el agua, líquido contactos ojos Si, además, buscar ayuda médica. Líquido sale de la batería puede causar irritación o quemaduras.
• No se necesita conectar a una toma de corriente las herramientas de pilas; por lo tanto, siempre están en condiciones de funcionamiento. Esté consciente de los posibles.

SERVICIO

• Han toolto su poder ser reparado por una persona cualificada de reparación utilizando sólo repuestos idénticos. Esto garantizará que la seguridad de la herramienta de poder se mantiene.
• Servicio de su herramienta eléctrica periódicamente. Cuando una herramienta de limpieza, cuidado de no desmontar cualquier parte de la herramienta interna, porque los cables pueden ser apretado fuera de lugar.

GUARDE ESTAS INSTRUCCIONES

CABLES DE EXTENSIÓN

Si es necesario un cable de extensión, se debe usar un cable con conductores de tamaño adecuado que sea capaz de transportar la corriente necesaria para su herramienta. Esto evitará una caída excesiva de voltaje, pérdida de energía o sobrecalentamiento. Las herramientas conectadas a tierra deben usar cables de extensión de 3 hilos que tengan enchufes y receptáculos de 3 puntas.

NOTA: Cuanto menor sea el número de calibre, más pesado será el cable.

Calibre de alambre mínimo recomendado para cables de extensión (120 Voltios)
Amperios según la placa de datos (a plena carga)	Longitud del cable de extensión (Pies)
	25 50	75	100	150	200
0–2	18	18	18	18	16	16
2–3.5	18	18	18	16	14	14
3.5–5	18	18	16	14	12	12
5–7	18	16	14	12	12	10
7–12	18	14	12	10	8	8
12–16	14	12	10	10	8	6

INSTRUCCIONES DE SEGURIDAD IMPORTANTES PARA CARGADOR Y BATERÍAS

• Guarde estas instrucciones – Este manual contiene instrucciones de seguridad y operación importantes para el cargador de baterías.
• Antes de usar el cargador de baterías, lea todas las instrucciones y marcas de precaución en el (1) cargador de bateríaS, (2)batería y (3) producto que use la batería.
• Utilice sólo el cargador que acompañó a su producto o sustitutos directos que figuran en este manual. No se puede sustituir cualquier otro cargador.
• No recargue la batería en lugares húmedos o medio ambiente húmedo. No exponga la batería al agua o la lluvia.
• No utilice el cargador si está dañado el cordón o la clavija, Reemplace inmediatamente.
• No utilice el cargador si ha recibido un golpe contundente, se ha caído o se ha dañado de alguna otra forma; llévelo a un técnico de reparaciones capacitado.
• No desmonte el cargador o el paquete de batería; llévelo a un técnico de reparaciones capacitado cuando requiera servicio o reparación. El montaje incorrecto puede resultar en un riesgo de descarga eléctrica o incendio.
• No cargue el paquete de batería la temperatura está por debajo de 50 °F (10 °C) o superior a 104 °F (40 °C). La herramienta de la tienda y la batería en un lugar donde la temperatura no superará

los 122 °F (50 °C). Esto es importante para evitar daños graves a la batería de células.

• Ponga el cargador sobre superficies planas ininflamables y alejado de materiales inflamables cuando la recarga el paquete de batería.
• Para reducir el riesgo de descarga eléctrica, desenchufe el cargador de la toma de corriente antes de tratar de efectuar cualquier tarea de mantenimiento o limpieza.
• Si el tiempo de operación se ha hecho mucho más corto, deje de hacerlo funcionar inmediatamente. Puede resultar en un riesgo de recalentamiento, posibles quemaduras e incluso en una explosión.
• En condiciones extremas de uso o temperatura; las baterías pueden emanar líquido. Si el líquido llega a tocarle la piel, lávese de inmediato con agua y jabón, y después neutralice los efectos con jugo de limón o vinagre. Si le entra líquido en los ojos, láveselos con agua limpia por lo menos 10 minutos, y después busque de inmediato atención médica. Con el cumplimiento de esta regla se reduce el riesgo de lesiones serias.
• No trate de usar un transformador elevador, un generador de motor o un receptáculo de CC.
• No cortocircuite el paquete de baterías. No toque los terminales con ningún material conductor. No guarde el paquete de batería en un recipiente con otros

INSTRUCCIONES DE SEGURIDAD IMPORTANTES PARA CARGADOR Y BATERÍAS

objetos de metal como clavos, monedas, etc. Proteja siempre los terminales de las pilas cuando no se use el paquete de batería.

• No cargue dentro de una caja o recipiente de ninguna clase. La batería debe colocarse en un área bien ventilada durante la carga.
• No deje que nada cubra u obstruya los respiraderos del cargador.
• No incinere el paquete de batería incluso si está muy dañado o está completamente des gastado. El paquete de batería puede estallar en un incendio.
• Cuando no esté en uso el cargador desconéctelo del suministro de voltaje. De esta manera se reduce el riesgo de una descarga eléctrica o daños al cargador si artículos metálicos caen en la abertura. Esto también ayuda a evitar dañar el cargador en el caso de una subida de voltaje.

ADVERTENCIA: Un cortocircuito de la puede causar una gran corriente, recalentamiento, óbles quemaduras e incluso la rotura.

INFORMACIÓN IMPORTANTE DE LAS BATERÍA

• Las baterías son recargables de LITHIUM-ION baterías. Ciertas leyes locales, estatales y federa les prohiben desechar estas pilas en la basura normal.
• Consulte con sus autoridades de desechos locales para ver cuáles son sus funciones de desechado/reciclado.

- Se dispone de más información referente al desechado de baterías en EE.UU. y Canadá en; http://www.rbrc.org/index.html, o llamando al 1-800-822-8837 (1-800-8BATTERY).

GUARDE ESTAS INSTRUCCIONES

SÍMBOLOS

IMPORTANTE: Algunos de los siguientes símbolos pueden usarse en su herramienta y aparecer en todo el manual. Estúdielos y aprenda su significado para obtener información crítica para operar la herramienta de manera segura.

SíMBoloSDe	SCripCiÓnSíMBolo	SDeSCripCiÓnS	MBoloSDeSCripCiÓn
V	Voltios	RPM	Rotaciones por minuto		Símbolo de advertencia. Precauciones para su seguridad
A	Amperios	SPM	Carreras por minuto		Para reducir el riesgo de lesiones, el Manual del Operador Leer antes de usar este producto
Hz	Hertz	OPM	Oscilaciones por minuto		Use gafas de seguridad, protección auditiva y protección respiratoria
W	Watts	~ or A.C.	Corriente alterna No se de con la basura doméstica
no	Velocidad en vacío	--- or D.C.	Corriente directa	[GZWS]	No toque la hoja funcionando
kg	Kilogramos		Ne pas utiliser à l'état humide		Construcción Clase II Construcción de doble aislamiento
H	Horas		Ne pas mettre la batterie dans le feu	intertek	Este símbolo indica que este producto está en la lista de los requisitos de Estados Unidos y Canadá por medio de pruebas ETL Laboratories, Inc
.../min	por minuto		La batterie ne peut dépasser 59°C

REGLAS DE SEGURIDAD ESPECÍFICAS PARA LAS DESTORNILLADOR DE IMPACTO INALÁMBRICO

ADVERTENCIA:

la confianza o familiaridad con el producto (lograda después del uso repetido) reemplace el estrito cumplimiento de estas reglas de seguridad para sierras ingleteadoras. Si usted utiliza esta herramienta de manera insegura o incorrecta, usted puede sufrir graves lesiones personales.

ADVERTENCIA:

Sujete la

herramienta mediante las superficies de agarre aisladas al realizar una operación donde la herramienta de corte pudiera hacer contacto con cables ocultos o su propio cable. ¡El contacto con un cable energizado provocará que las piezas metálicas expuestas de la herramienta se energicen y provoquen una descarga eléctrica al operario!

• No deje la herramienta en funcionamiento. Opere la herramienta sólo cuando la tenga sujeta con la mano.
• Esté consciente en cuenta que esta herramienta está siempre en condiciones de funcionamiento, ya que no tiene que ser conectado a una toma de corriente eléctrica.
• Cuando opere la herramienta en una posición elevada, tenga cuidado con las persona cosas debajo de usted.

• Sujete siempre la herramienta firmemente en manos antes de encender la herramienta de "ON". La reacción a la par del motor a medida que acelera a toda velocidad puede causar que la herramienta girar.

• Utilice protección de ojos y auditiva. siempre utilice gafas de seguridad con protectores laterales. A menos que se especifique de otra manera, las gafas comunes de uso diario sólo proporcionan resistencia limitada a los impactos, estas gafas NO son gafas de seguridad. Sólo utilice equipos de seguridad certificados; los equipos de protección de ojos deben cumplir las normas ANSI Z87.1. Los equipos de protección auditiva deben cumplir las normas ANSI S3.19.

• Protéjase los pulmones. Use una careta o mascarilla contra el polvo si la operación genera mucho polvo. Con el cumplimiento de esta regla se reduce el riesgo de lesiones serias.
• Retire siempre la paquete de batería de la herramienta, o coloque el interruptor en la posición de bloqueo o apagado antes de hacer cualquier montaje, ajuste o cambio de accesorios. Después de esta instrucción de reducir el riesgo de lesiones personales graves.
• No coloque las herramientas alimentadas por baterías, ni las baterías mismas cerca del fuego o del calor. De esta manera se reduce el riesgo de explosiones y de lesiones.
• Nunca vuelva a utilizar una batería que haya sufrido una caída o un golpe sólido. Las baterías dañadas pueden sufrir explosiones. Deseche de inmediato toda batería que haya sufrido una caída o cualquier daño.
• Utilice la paquete de batería (Genesis™, Modelo GLAB2020B o GLAB2040B) para esta herramienta. El uso de otro paquete de batería puede ocasionar un riesgo de incendio.

DESEMPAQUETADO Y CONTENIDO

IMPORTANTE: Debido a las modernas técnicas de producción en masa, es poco probable que la herramienta está defectuoso o que una parte se pierde. Si encuentra algo incorrecto, no opere la herramienta hasta que las partes han sido sustituidos o la falla ha sido corregida. El no hacerlo podría resultar en lesiones graves.

PIEZAS SUELTAS EN LA CARTÓN

Descripción	Cantidad
Destornillador de impacto	1
Paquete de batería GLAB2020B	1
Cargador	1

Descripción	Cantidad
Clip para cinturón	1
Punta de destornillador	1
Manual del operador	1

ESPECIFICACIONES

Potencia del motor ..... 20V CC Velocidad sin carga ..... 0-2600 RPM, reversible Impactos par minute ..... 0-3800 El Tamaño de mandril ..... 1/4 de pulg. Hexagonal

Torque máximo ..... 1600 in-lb Batería..... 20 Volt, Litio-Ion, 2.0Ah cargado..... 120V\~/60Hz, 1.7A Peso neto..... 3.3 libras

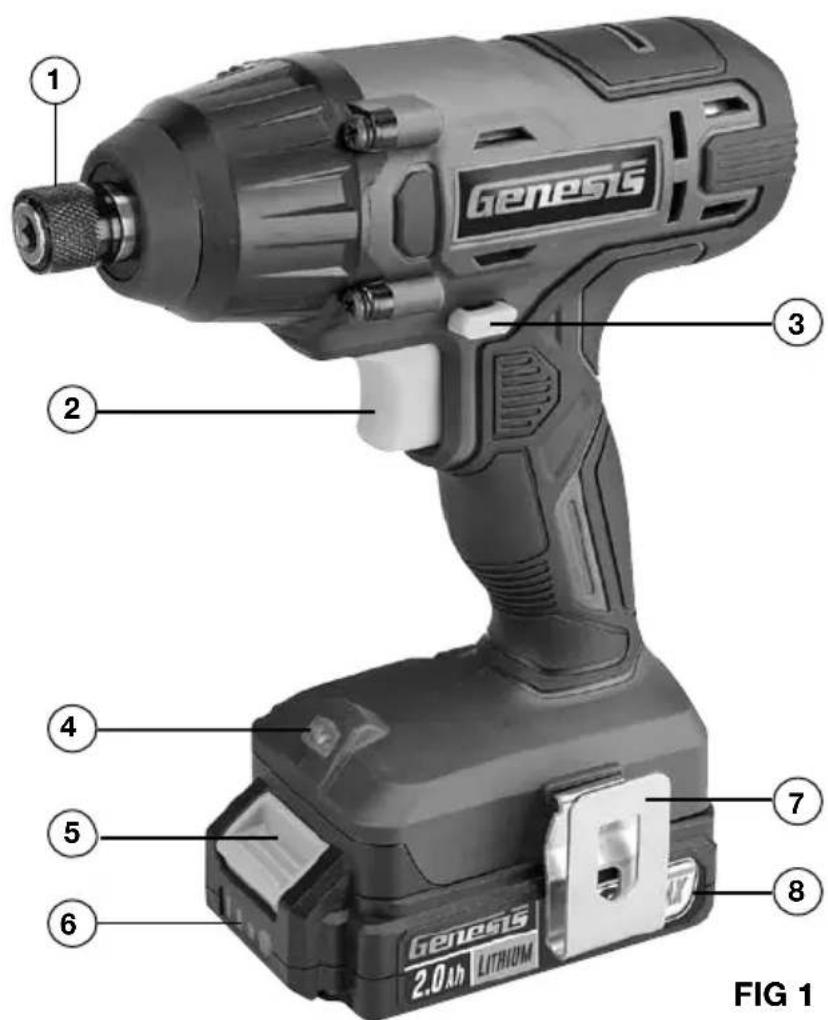

DESCRIPCIÓN DEL PRODUCTO

GENESG 1 2 3 4 5 6 7 8 GENESG 2.0Ah LITHIUM FIG 1

1. Mandril hexagonal de conexión rápida
2. Interruptor de gatillo
3. Selector avance/reversa
4. Luz del trabajo del LED
5. Lengüeta de fijación para la batería
6. Indicador de carga de la batería
7. Clip para cinturón
8. Paquete de batería
9. Cargador
10. Punta de destornillador

ADVERTENCIA: Para reducir el riesgo de serias lesiones personales, lea y siga todas las advertencias de seguridad importantes y las instrucciones antes de usar esta herramienta.

ADVERTENCIA: Asegúrese siempre de que la herramienta esté apagada antes de introducir o sacar el paquete de batería.

Genesis 5 2.0 m 20 FIG 2

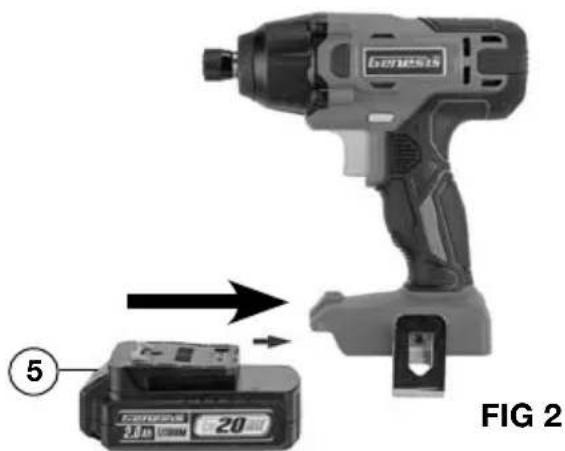

INSTALACIÓN y RETIRADA DEL PAQUETE DE BATERÍA (FIG 2)

• Para instalar el paquete de baterías, deslice la batería en la parte inferior de la caja de la herramienta hasta el final hasta que encaje en su lugar con un clic, como se muestra en la figura 2. Tirar ligeramente de la batería para asegurarse de que está bloqueado en su lugar y no se caiga por accidente de la broca, causando una lesión.
• Para retirar el paquete de baterías, tire de la batería para sacarla de la herramienta mientras presiona la lengüeta de fijación (5).

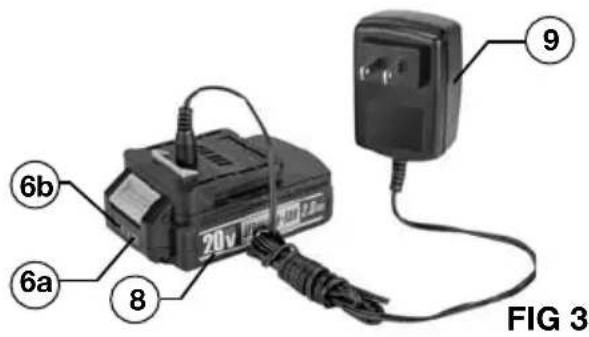

CARGA DE LA BATERÍA (FIG 3)

NOTA: Verifique siempre que el voltaje de la red corresponda al voltaje nominal que figura en la placa del cargador.

• Conecte el cargador (9) a una fuente de energía de 120 voltios de CA. La luz indicadora verde en el cargador se iluminará, confirmando que está encendido.
• Conecte el cargador a la batería (8) como se muestra en la FIG 3. La luz roja en el cargador se encenderá, indicando que la batería se está cargando. Mientras tanto, las luces indicadoras de energía (6b) en el paquete de batería parpadearán, indicando el estado de carga.

FUNCIONAMIENTO

• Las tres luces indicadoras se volverán de color verde sólido una vez que la carga esté completa.
• Es normal que las baterías se calienten durante la carga.
• Si el paquete de batería está caliente después de un uso continuo en la herramienta, permita que se enfríe a temperatura ambiente antes de cargarlo. Esto prolongará la vida de sus baterías.

NOTA: Se tarda aproximadamente 80 minutos en cargar completamente una batería de 2.0Ah descargada por completo.

6b 6a 8 20v FIG 3

INDICADOR DE CARGA DE LA BATERÍA (FIG 3)

Hay un indicador de energía de la batería en el paquete de batería. Tiene tres luces verdes (6b). Presione el botón indicador de energía (6a) en el lateral para verificar el nivel de energía de la batería. Cuando las tres luces se iluminan, indica que la batería está completamente cargada. La batería está a la mitad de su capacidad cuando se iluminan dos luces. Cuando solo se ilumina una luz, indica que la batería tiene un nivel bajo de energía y requiere una carga inmediata.

ADVERTENCIA:

Retire siempre

la paquete de batería de la herramienta, o coloque el interruptor en la posición de bloqueo o apagado antes de hacer cualquier montaje, ajuste o cambio de accesorios.

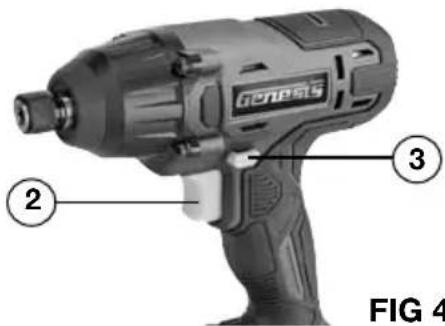

ACCIÓN DEL INTERRUPTOR DE GATILLO (FIG 4)

GENESG ② ③ FIG 4

• Enciende la destornillador de impacto presionando el interruptor gatillo (2).
• Al presionar más el interruptor, se obtendrá más velocidad y torque.
• Usa el selector de avance/reversa (3) para cambiar la dirección de rotación de la destornillador de impacto.
• El selector de avance/reversa tiene tres posiciones: Avance, Reversa y Apagado (en el medio).

- Encienda la destornillador de impacto presionando el el interruptor de Siempre verifique la dirección de rotación antes de comenzar su trabajo.

FRENO ELÉCTRICO

Este destornillador de impacto está equipado con un freno eléctrico. El freno eléctrico proporciona otro elemento de control durante las diferentes operaciones. Si la herramienta falla continuamente en detenerse rápidamente después que se libera el interruptor de gatillo solicite a un técnico de servicio capacitado que examine la herramienta.

LUZ DE TRABAJO LED

Su herramienta cuenta con una luz de trabajo LED incorporada (4-FIG 1) para iluminar el área de trabajo. Cuando encienda la herramienta, la luz de trabajo se encenderá automáticamente.

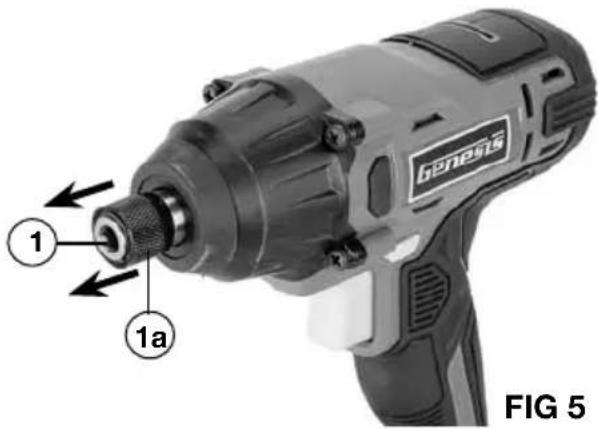

MANDRIL HEXAGONAL (FIG 5)

Tu destornillador de impacto cuenta con un mandril hexagonal sin herramientas de 1/4" (1), lo que te permite cambiar rápidamente una broca o punta de destornillador con vástago hexagonal de 1/4" y ranura de potencias.

• Retire el paquete de baterías o coloque el selector de avance/reversa en la posición central (OFF).
• Para insertar una broca, simplemente empuja el lado del vástago hexagonal de la broca en el mandril hasta que escuches un clic.
• Para retirar una broca, jala la manga de bloqueo del mandril (1a) alejándola de la herramienta, retira la broca y suelta la manga.

NOTA: Asegúrese siempre de que las brocas estén firmemente colocadas entre las mordazas del mandril. Nunca intente operar una broca que esté suelta, inestable o rota.

1 1a Benege FIG 5

APLICACIÓN

CONSEJOS GENERALES PARA ATORNILLAR

1. Sujete su pieza de trabajo.
2. Perfore agujeros guía para tornillos más grandes o al introducir tornillos en maderas duras.
3. Aplique suficiente presión para iniciar el tornillo y mantenerlo girando. No fuerce el tornillo. Deje que la herramienta haga el trabajo.
4. Utilice una velocidad que no dañe la cabeza del tornillo ni lo rompa. Mantenga su equilibrio.

ADVERTENCIA: El destornillador impacto NO es una llave de torsión. No utilice esta amienta para apretar tuercas de rueda ni para caciones de alto torque extremo.

• Sujeta tu pieza de trabajo.
• Debes usar una broca con una espiga hexagonal de 1/4" diseñada para ser utilizada con un destornillador de impacto.
• Inicia la broca lentamente y aumenta la velocidad según sea necesario. No fuerces ni detengas la broca. No dobles ni tuerzas la broca. Deja que la herramienta y la broca hagan el trabajo.
• Mantén tu equilibrio y prepárate para cualquier atascamiento y para que la broca avance a través del material.

NOTA: El titubeo o la vibración pueden indicar que necesitas una broca más fina o una velocidad más alta. Si la broca se sobrecalienta o se obstruye, puede indicar que necesitas una broca más gruesa o un ajuste de velocidad más lento. Reemplaza las brocas cuando se vuelvan desafiladas. Las brocas desafiladas producirán resultados deficientes y pueden sobrecalentar el destornillador de impacto.

MANTENIMIENTO

LIMPIEZA

Evite el empleo de solventes al limpiar piezas de plástico. La mayoría de los plásticos son susceptibles a diferentes tipos de solventes comerciales y pueden resultar dañados. Utilice paños limpios para eliminar la suciedad, el polvo, el aceite, la grasa, etc.

ADVERTENCIA: No permita en ningún nento que fluidos para frenos, gasolina, productos a de petróleo, aceites pen-etrantes, etc., lleguen a r las piezas de plástico. Las sustancias químicas den dañar, debilitar o destruir el plástico, lo cual a su puede producir lesiones corporales serias.

Las herramientas eléctricas que se utilizan en materiales de fibra de vidrio, paneles de yeso para paredes, compuestos de resanar o yeso, están sujetas a desgaste acelerado y posible fallo prematuro porque las partículas y limaduras de fibra de vidrio son altamente abrasivas para los cojinetes, escobillas, conmutadores, etc. Por consiguiente, no recomendamos el uso de esta herramienta durante períodos prolongados de trabajo en estos tipos de materiales. Sin embargo, si usted trabaja con cualquiera de estos materiales, es sumamente importante limpiar la herramienta con aire comprimido.

LUBRICACIÓN

Su herramientas permanentemente lubricado en la fábrica y no requieren lubricación adicional.

GARANTÍA DE DOS AÑOS

Este producto está garantizado contra defectos de material y de fabricación durante 2 años a partir de la fecha de compra. Esta garantía limitada no cubre el desgaste normal o daños por negligencia o accidente. El comprador original está cubierto por esta garantía y no es transferible. Antes de devolverlo su herramienta para almacenar la ubicación de la compra, por favor llame gratis a la línea de ayuda para las posibles soluciones.

ESTE PRODUCTO NO ESTÁ GARANTIZADO SI SE UTILIZA PARA PROPÓSITOS INDUSTRIALES O COMERCIALES.

LOS ACCESORIOS INCLUIDOS CON ESTE JUEGO NO TIENEN 2 AÑOS DE GARANTÍA.

LÍNEA DE AYUDA GRATUITA

Para preguntas acerca de este o cualquier otro producto GENESIS Llame gratuitamente al teléfono:

888-552-8665.

0 visite nuestro sitio web: www.genesispowertools.com

Genesis®

G20MAX
