Type de produit	Visseuse à choc sans fil
Marque	Genesis
Modèle	GLID20B
Tension nominale	20 V CC
Vitesse à vide	0 - 2600 tr/min
Coups par minute	0 - 3600
Taille du mandrin	1/4 po hexagonale
Couple maximal	180 Nm
Type de batterie	Lithium-ion 20 V, 2,0 Ah
Chargeur	120 V~ / 60 Hz, 1,7 A
Poids net	1,50 kg
Contenu du carton	Visseuse, batterie, chargeur, clip ceinture, embout tournevis, manuel
Garantie	2 ans (usage domestique uniquement)
Frein électrique	Oui
Éclairage LED	Oui, intégré
Indicateur de charge batterie	3 voyants verts
Sélecteur de sens de rotation	Avant / Arrêt / Arrière
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants
Lubrification	Non nécessaire (lubrifié en usine)
Numéro d'assistance	1-888-552-8665 (Amérique du Nord)

FOIRE AUX QUESTIONS - GLID20B Genesis

Comment installer ou retirer la batterie ?

Pour installer, faites glisser la batterie dans le boîtier jusqu'au clic. Pour retirer, appuyez sur la languette de verrouillage et tirez.

Comment charger la batterie ?

Branchez le chargeur sur une prise 120 V~. Le voyant vert s'allume. Connectez la batterie ; le voyant rouge indique la charge. La charge complète prend environ 80 minutes pour une batterie 2,0 Ah.

Comment changer le sens de rotation ?

Utilisez le sélecteur avant/arrière au-dessus de la gâchette. Position centrale = arrêt.

L'éclairage LED s'allume-t-il automatiquement ?

Oui, l'éclairage de travail à DEL s'allume automatiquement lorsque vous appuyez sur la gâchette.

Quel est le couple maximal de cet outil ?

Le couple maximal est de 180 Nm, adapté au vissage et perçage dans divers matériaux.

Quels types d'embouts puis-je utiliser ?

Utilisez des embouts avec queue hexagonale de 1/4 po et rainure de puissance.

Comment entretenir la visseuse ?

Nettoyez avec un chiffon sec. N'utilisez pas de solvants sur les parties en plastique. La lubrification n'est pas nécessaire.

Quelles batteries sont compatibles ?

Utilisez uniquement les batteries Genesis modèles GLAB2020B ou GLAB2040B.

Que faire si l'outil ne s'arrête pas rapidement ?

Si le frein électrique ne fonctionne pas correctement, faites examiner l'outil par un professionnel qualifié.

Puis-je utiliser cet outil pour serrer des écrous de roue ?

Non, ce n'est pas une clé dynamométrique. Ne l'utilisez pas pour des applications nécessitant un couple extrêmement élevé.

MODE D'EMPLOI GLID20B Genesis

Visseuse à choc 20 V

Manuel d'utilisation

Manual del operario

Repérez ce symbole qui signale d'importantes précautions de sécurité. Cela veut dire faites attention ! Votre sécurité est en jeu.

AVERTISSEMENT : Lisez et assimilez tous les avertissements, mises en garde et instructions d'utilisation avant de vous servir de cet équipement. Sinon vous risquez commotion électrique, début d'incendie et/ou blessures corporelles.

PORTEZ VOS LUNETTES DE SÉCURITÉ PRÉVOIR EST MIEUX QUE NE PLUS VOIR

AVERTISSEMENT : L'utilisation de tout outil électrique peut causer la projection d'objets étrangers dans vos yeux, pouvant entraîner de sérieux dommages. Avant de commencer à vous servir de l'outil, portez toujours des lunettes de sécurité ou avec des écrans latéraux de protection, et une protection faciale complète si nécessaire. Nous recommandons le port d'un masque à vision large par dessus les lunettes. Portez toujours une protection oculaire qui est marquée comme en conformité avec ANSI Z87.1.

RÈGLES GÉNÉRALES DE SÉCURITÉ

AVERTISSEMENT : Certaines

poussières produites par des appareils électriques de ponçage, sciage, meulage, perçage et autres travaux de construction contiennent des produits chimiques connus pour causer cancer, anomalies congénitales et autres atteintes à la reproduction. Voici quelques exemples de ces produits nocifs :

• Plomb des peintures au plomb.
• Silice cristalline des briques et du béton et d'autres matériaux de construction.
• Arsenic et chrome de bois d'œuvre traité chimiquement.

Votre risque en cas d'exposition varie, selon la fréquence d'exécution de ce type de tâches. Pour réduire votre exposition à ces produits : travaillez dans une zone bien ventilée en portant un équipement de sécurité approuvé, tel que masque à poussières spécialement conçu pour filtrer les particules microscopiques.

LIEU DE TRAVAIL

• Gardez propre la zone de travail. Les zones et établis en désordre attirent les accidents.
• Ne pas utiliser d'outils électriques dans des atmosphères explosives, par exemple en présence de liquidés, gaz ou poussières inflammables. Les outils électriques produisent des étincelles risquant d'enflammer les poussières ou vapeurs.
• Garder les badauds, enfants et visiteurs à l'écart pendant l'utilisation d'un outil électrique. Les distractions peuvent causer une perdre le contrôle.

SÉCURITÉ ÉLECTRIQUE

- La puissance des bouchons outil doit correspondre à la prise électrique. Ne jamais modifier la prise en aucune façon. Ne pas utiliser d'adaptateur de bouchons dans toute la terre (la terre) les outils électriques. Les outils à double isolation sont équipés d'une fiche polarisée (une broche est plus large que l'autre). Cette fiche ne peut être branchée sur une prise polarisée que dans un seul sens. Si la fiche ne peut pas être insérée dans la prise, l'inverser. Si vous ne pouvez toujours pas être l'insérer, faire installer une prise

polarisée par un électricien qualifié. Ne pas modifier la fiche, de quelque façon que ce soit. La double isolation élimine le besoin de cordon d'alimentation à trois fils et d'un circuit secteur mis à la terre.
- NE PAS exposer les outils électriques à la pluie ou l'humidité. La pénétration d'eau dans ces outils accroît le risque de choc électrique.
- Éviter tout contact du corps avec des surfaces mises à la terre, telles que tuyaux, radiateurs, cuisinières et réfrigérateurs. Le risqué de choc électrique est accru lorsque le corps est mis à la terre.
- NE PAS maltraiter le cordon d'alimentation. Ne jamais utiliser le cordon d'alimentation pour transporter l'outil et ne jamais débrancher ce dernier en tirant sur le cordon. Garder le cordon à l'écart de la chaleur, de l'huile, des objets tranchants et des pièces en mouvement. Remplacer immédiatement tout cordon endommagé. Un cordon endommagé accroît le risque d'électrocution.
- Lorsque l'exploitation d'un pouvoir en dehors des outils, l'utilisation d'une rallonge électrique pour une utilisation extérieure. Ces cordons sont prévus pour une utilisation à l'extérieur et de réduire le risque de choc électrique.
- NE PAS utiliser l'AC notées les outils d'une alimentation en courant continu. Même si l'outil semble fonctionner, les composants électriques de l'AC notées outil sont susceptibles d'échouer et d'accroître le risque pour l'opérateur.

SÉCURITÉ PERSONNELLE

• Rester attentif, prêter attention au travail et faire prévue de bon sens lors de l'utilisation de tout outil électrique. Ne pas utiliser cet outil en état de fatigue ou sous l'influence de l'alcool, de drogues ou de médicaments. Un moment d'inattention pendant l'utilisation d'un outil électrique peut entraîner des blessures graves.
• Utiliser l'équipement de sécurité. Toujours porter une protection oculaire. Suivant les conditions, le port d'un masque filtrant, de chaussures de sécurité, d'un casque ou d'une protection auditive est recommandé.

RÈGLES GÉNÉRALES DE SÉCURITÉ

• Portez une tenue appropriée. Ne portez pas de vêtements flottants, gants, cravate, bracelets, montre de poignet ou autres bijoux qui peuvent être happés par des pièces en mouvement. Le port de chaussures antidérapantes est recommandé, ainsi que le port d'une couverture des cheveux s'ils sont longs.
• Évitez d'un démarrage accidentel. S'assurer que le commutateur est en position arrêt avant de brancher po. De transport outil avec le doigt sur l'interrupteur ou de brancher des outils électriques qui sont le commutateur invite accidents.
• Enlevez les clés et outils de réglage avant de mettre en marche. Les clés, clavettes, déchets et autres débris peuvent être projetés à grande vitesse, et ainsi causer des graves blessures.
• NE travaillez pas à bout de bras. Gardez une bonne posture et un bon équilibre en permanence, un déséquilibre peut amener votre chute sur la machine en action, avec possibilité de blessure.
• SI dispositifs sont prévus pour la connexion d'extraction des poussières et des installations de collecte, d'assurer ceux-ci sont connectés et utilisés correctement. L'utilisation de ces appareils peut réduire les risques liés à la poussière. Ne pas utiliser l'outil sur une échelle ou un support instable. Une bonne tenue et un bon équilibre permettent de mieux contrôler l'outil en cas de situation imprévue.
• Maintenez l'outil sec, propre et sans huile ou graisse. Utilisez toujours un chiffon propre pour le nettoyage. N'utilisez jamais de fluide pour freins, d'essence, de produits à base de pétrole, ni n'importe quel type de solvant pour nettoyer l'outil.

UTILISATION ET ENTRETIEN DE L'OUTIL

• Sécurisation de la pièce à travailler. Utilisez des serre-joints ou un étau pour maintenir la pièce travaillée quand c'est possible. C'est plus sûr que de se servir de sa ou ses mains et permet de garder ses deux mains libres pour actionner l'outil. La perte de contrôle de la pièce travaillée peut entraîner des blessures corporelles.
• NE forcez pas sur l'outil. L'outil effectuera la tâche de façon meilleure et plus sûre à la vitesse de pénétration pour laquelle il a été conçu. Forcer sur l'outil peut éventuellement endommager la machine et entraîner des blessures.
• Utilisez le bon outil pour la tâche. Ne forcez pas sur l'outil ou accessoire pour exécuter une tâche pour laquelle il n'a pas été conçu. N'utilisez pas l'outil pour une finalité non prévue car vous risquez des dégâts matériels et/ou des blessures corporelles.
• N'utilisez pas l'outil si son interrupteur de marche/arrêt fonctionne mal. Faites immédiatement remplacer les interrupteurs défectueux par un centre de réparations agréé.
• Débrancher l'outil avant d'effectuer des réglages, de changer d'accessoire ou de ranger l'outil. Ces mesures de sécurité réduisent les risques de démarrage accidentel de l'outil.

• Ranger les outils non utilisés hors de portée des enfant set des personnes n'ayant pas reçu de formation adéquate. Entre les mains de personnes n'ayant pas reçu de formation adéquate, les outils sont dangereux.

• Entretenir soigneusement les outils. Vérifier qu'aucune pièce mobile n'est mal alignée, grippée ou brisée et s'assurer qu'aucun autre problème ne risqué d'affecter le bon fonctionnement de l'outil. En cas de dommages, faire réparer l'outil avant de l'utiliser de nouveau. De nombreux d'accidents sont causés par des outils mal entretenir.

• N'utilisez que des accessoires recommandés. L'utilisation d'accessoires et équipements annexes non recommandés parle constructeur ou non prévus pour être utilisés sur ce type d'outil peut causer des dégâts matériels et/ou des blessures corporelles pour l'utilisateur. Consultez le manuel d'utilisation pour connaître les accessoires recommandés.
• Maintenir des outils de coupe nette et propre. Bien entretenu avec des outils de coupe de pointe sont moins susceptibles de lier et sont plus faciles à contrôler.
• Poussez la pièce à travailler dans la bonne direction à la bonne vitesse. N'envoyez la pièce vers la lame le couteau ou la surface abrasive, selon la machine, que en sens opposé à la rotation de l'outil de coupe. Une mauvaise présentation de la pièce dans le même sens que la rotation de l'outil de coupe fait que la pièce est projetée à grande vitesse.
• NE jamais laisser l'outil en marche sans surveillance. Éteignez l'appareil. Ne laissez pas l'outil jusqu'à ce qu'il arrive à un arrêt complet.

UTILISATION ET ENTRETIEN DES OUTILS À BATTERIE

• Veillez à ce que l'interrupteur soit dans la position de fermeture avant d'insérer la bloc de batterie. L'insertion d'un bloc de batterie dans un outil électroportatif don't l'interrupeur est dans la position de marche est une invites aux accidents.
• Rechargez avec le chargeur spécifié par le fabricant. Un chargeur qui convient à un type de batterie créer un risque d'incendie lorsqu'il est utilisé avec une autre batterie.
• Utilisez uniquement des outils électriques conçus spécifié batterie. L'utilisation d'autres batteries créer un risque de blessures et d'incendie.
• Évitez de stocker la batterie dans un conteneur avec d'autres objets métalliques tels que des clous, des pièces de monnaie, pinces, clés, vis ou autres petits objets métalliques qui peuvent faire une connexion à partir d'un terminal à un autre. Toujours protéger les bornes de la batterie lorsque la batterie n'est pas utilisée. Le court-circuitage de la batterie du terminals provoquer des brûlures ou un incendie.
• Dans des conditions abusives, du liquide peut être éjecté de la batterie, éviter tout contact, si un contact accidentel se produit, rincer avec de l'eau, liquide Si les contacts des yeux, de plus, chercher de l'aide médicale. Liquide éjecté de la batterie peut provoquer une irritation ou des brûlures.
• Les outils fonctionnant sur batteries n'ayant pas besoin d'être branchés sur une prise secteur; ils sont toujours en état de fonctionnement. Tenir compte des dangers possibles lorsque l'outil n'est pas en usage et lors du remplacement des batteries. Le respect de cette règle réduira les risques d'incendie, de choc électrique et de blessures graves.

RÈGLES GÉNÉRALES DE SÉCURITÉ

SERVICE

- Demandez à votre outil électrique à être desservie par une personne qualifiée en utilisant uniquement des pièces identiques. Cela permettra de s'assurer que la sécurité de l'outil électrique est maintenue.

- L'entretien de votre outil électrique périodiquement. Lors du nettoyage d'un outil, faire attention à ne pas démonter une partie de l'outil en raison de câbles électriques peuvent être égarés ou pincé.

CONSERVEZ CES INSTRUCTIONS

CORDONS RALLONGES

Si une rallonge est nécessaire, une corde avec des conducteurs de taille adéquate qui est capable de transporter le courant nécessaire pour votre outil doit être utilisée.

Cela évitera une chute de tension excessive, une perte de puissance ou une surchauffe. Les outils mis à la terre doivent utiliser des rallonges à 3 fils qui ont des bouchons et des récipients à 3 branches.

REMARQUE : Plus le numéro de jauge est petit, plus le cordon est lourd.

Calibre de fil minimum recommandé pour cordons de rallonge (en 120 Volts)

Ampérage nominal(à pleine charge)	Longueur du cordon de rallonge en pieds
	25 50	75 100	150 200
0–2 18 18 18	18 16 16
2–3,5 18 18 18	16 14 14
3,5–5 18 18 16	14 12 12
5–7	18 16	14 12	12 10
7–12	18	14	12	10	8	8
12–16	14	12	10	10	8	6

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES RELATIVES AU CHARGEUR ET AU FONCTIONNEMENT DE LA BATTERIE

• Conserver ces instructions! Ce manuel contient des instructions de sécurité et d'utilisation importantes relatives au chargeur de batterie.
• Avant d'utiliser le chargeur de batteries, lire toutes les instructions et les mises en gardes figurant (1) sur le chargeur, (2) la batterie et (3) le produit utilisant la batterie.
• Utilisez uniquement le chargeur qui accompagne votre produit ou le remplacement direct énumérés dans ce manuel. Ne substituez aucun autre chargeur.
• Ne pas recharger la batterie en environnement humide ou mouillé. Ne pas exposer la batterie à l'eau ou à la pluie.
• Ne pas utiliser le chargeur avec cordon endommagé ou la fiche. Remplacer immédiatement.
• Ne pas utiliser le chargeur s'il a reçu un choc violent, s'il est tombé ou s'il a été endommagé de quelque façon que ce soit. Le confier à un réparateur qualifié.
• Ne pas désassemblez le chargeur ou la bloc de batterie ; en confier l'entretien ou la réparation à un technicien qualifié. Un démontage incorrect peut entraîner un risque de choc électrique ou d'incendie.
• Ne pas chargez le bloc de batterie à des température inférieure à 50 °F (10 °C) ou au-dessus de 104 °F (40 °C). Rangez l'outil et le bloc de batterie dans un endroit où la température ne dépasse pas 122 °F (50 °C). Ceci est important pour prévenir de graves dommages à la batterie.

• Placez le chargeur sur une surface plate ininflammable et à distance de matériaux inflammables quand re-charge le bloc de batterie.

• Afin de réduire le risque de choc électrique, débrancher le chargeur de la prise secteur avant de tenter de le nettoyer ou de le réparer.

• Si l'autonomie de l'outil avant recharge est presque nulle, arrêter immédiatement son utilisation. Toute utilisation prolongée dans un tel cas risque de provoquer une surchauffe, des brûlures, voir même une explosion.
• Il peut y avoir une fuite de batterie dans des conditions extrêmes d'utilisation ou de température. Evitez tout contact avec la peau et les yeux. Si le liquide vient en contact avec la peau, lavez rapidement à l'eau savonneuse. Si le liquide vient en contact avec les yeux, rincez-les à l'eau pendant au moins 10 minuites et sollicitez des soins médicaux.
• Ne pas essayer d'utiliser un transformateur élévateur, un générateur de moteur ou une prise d'alimentation CC.
• Ne pas court-circuiter les bornes de le batterie. Ne pas toucher les bornes avec un matériau conducteur. Éviter de stocker la bloc de batterie dans un conteneur comprenant d'autres objets métalliques tels que clous, pièces de monnaie, etc. Toujours protéger les bornes de le batterie lorsque la bloc de batterie n'est pas utilisée.
• Ne pas chargez la bloc de batterie dans une boîte ou un contenant de tout genre. La batterie doit être placé dans un endroit bien aéré pendant le chargement.
• Ne pas couvrir ou obstruer les évents du chargeur avec quoi que ce soit.
• Ne pas incinérer la bloc de batterie, même si elle est gravement endommagée ou complètement usée. La batterie risque d'exploser à la chaleur.

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES RELATIVES AU CHARGEUR ET AU FONCTIONNEMENT DE LA BATTERIE

- Lorsqu'il n'est pas en usage, débrancher le chargeur de l'alimentation secteur. Ceci réduira le risque de choc électrique ou de dommages au chargeur si des articles en métal venaient à tomber dans l'ouverture. Ceci aidera également à éviter des dommages au chargeur en cas de saute de tension.

AVERTISSEMENT

: Un court-

circuit de batterie peut provoquer une intensité de courant importante, une surchauffe, des brûlures éventuelles et même une panne.

INFORMATIONS IMPORTANTES AU SUJET DE LA BATTERIES

• Les batteries sont des batteries au LITHIUM-ION rechargeables. Certaines réglementations locales, provinciales / d'États et fédérales /nationales interdisent de jeter ces batteries à la décharge publique courante.
• Consulter les autorités locales compétentes en matière de traitement des déchets pour connaître les options d'élimination ou de recyclage disponibles
• Davantage d'informations relatives à l'élimination des batteries aux États-Unis et au Canada sont disponibles au site Internet www.rbrc.org/index.html, ou en appelant le 1-800-822-8837 (1-800-8BATTERY)

SYMBOLES

IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil et apparaissent tout au long du manuel. S'il vous plaît les étudier et apprendre leur signification pour les informations critiques pour l'opérateur de l'outil en toute sécurité.

SYMBoleDe	SCripTion	SymboleDeSCripTion	SYMBoleDeSCripTion
V	Volts	RPM	Rotations par minute		Symbole d'avertissement. Précautions destinées à assurer votre sécurité
A	Ampères	SPM	Coups par minute		Pour réduire le risque de blessure, Lire le manuel de l'opérateur avant d'utiliser ce produit
Hz	Hertz	OPM	Oscillations par minute		Porter des lunettes de sécurité, la protection de l'oreille et de la protection respiratoire
W	Watts	or A.C.	Courant alternatif Ne pas j rec	es ordures ménagères
no	Vitesse à vide	--- or D.C.	courant continu		Ne pas toucher la lame en cours d'exécution
kg	Kilogrammes		Ne pas utiliser à l'état humide		Construction de classe II Construction à double isolation
H	Heures		Ne pas mettre la batterie dans le feu	Intertek	Ce symbole indique que ce produit est répertorié avec les exigences américaines et canadiennes par des tests ETL Laboratories, Inc.
.../min	Par minute		La batterie ne peut dépasser 59 °C

RÈGLES DE SÉCURITÉ SPÉCIFIQUES POUR LES VISSEUSES À CHOC SANS FIL

A VERTISSEMENT : NE laissez PAS une fausse sécurité s'installer provoquée per confort et familiarité avec le produit (suite à des utilisations répétées) remplacer la stricte application des règles de sécurité pour la scie à onglets. Si vous utilisez cet outil dangereusement et incorrectement, vous pouvez subir de sérieuses blessures.

! AVERTISSEMENT : Maintenez l'outil par les surfaces de prise isolées quand vous effectuez une opération où l'outil de coupe peut couper des fils électriques cachés ou son propre cordon. Le contact avec un fil sous tension peut également mettre sous tension des parties métalliques exposées de l'outil, et provoquer une commotion électrique pour l'opérateur!

• Ne pas laisser l'outil en marche. Utiliser l'outil uniquement en le tenant à la main.
• Garder à l'esprit que cet outil est toujours prêt à fonctionner, parce qu'il n'a pas besoin d'être branché sur une prise électrique.
• Quand vous utilisez l'outil d'une position élevée, faites attention aux personnes et objets en dessous de vous.

• Toujours tenir l'outil fermement dans vos mains avant de mettre l'outil sur la position «ON». La réaction au couple du moteur car il accélère à pleine vitesse peut causer de l'outil de tourner.

• Portez une protection des yeux et oreilles. Utilisez toujours de lunettes de sécurité avec écrans latéraux. Sauf sur avis contraire, les lunettes de tous les jours ne présentent qu'une résistance limitée aux impacts, ce ne sont PAS des lunettes de protection. Utilisez un équipement de sécurité certifié. La protection oculaire doit être conforme aux normes ANSI Z87.1. L'équipement de protection de l'audition doit être conforme aux normes ANSI S3.19.

• Protection respiratoire. Porter un masque facial ou un masque anti-poussière si le travail produit de la poussière. Le respect de cette règle réduira les risques de blessures graves.
• Toujours débrancher bloc de batterie de l'outil ou du lieu de la interrupteur dans la position verrouillée ou ARRÊT avant d'effectuer tout le montage, de réglages ou de changer d'accessoires. Suite à cette instruction de réduire le risque de blessure grave.
• Ne pas placer les outils électriques sans fil ou leurs batteries à proximité de flammes ou d'une source de chaleur. Ceci réduira les risques d'explosion et de blessures.
• Ne jamais utiliser une batterie qui a été endommagée ou soumise à un choc violent. Une batterie endommagée risque d'exploser. Éliminer immédiatement toute batterie.
• Utilisez désigné bloc de batteries (Genesis™- Modèle: GLAB2020B ou GLAB2040B) pour cet outil. L'utilisation d'autres batteries peut résultat un risque d'incendie.

OUVERTURE DE L'EMBALLAGE ET CONTENU

IMPORTANT : Grâce à des techniques modernes de production de masse, il est peu probable que l'outil est défectueux ou qu'une pièce est manquante. Si vous trouvez quelque chose de mal, ne pas faire fonctionner l'outil jusqu'à ce que les parties ont été remplacés ou la faute a été corrigée. Le fait de ne pas le faire pourrait entraîner des blessures graves.

CONTENU DANS UN CARTON

Description	Quantité
Visseuse à choc	1
Bloc-batterie GLAB2020B	1
Chargeur	1

Description	Quantité
Clip de ceinture 1
Embout de tournevis 1
Manuel de l'opérateur	1

SPÉCIFICATIONS

Puissance du moteur ... 20 V CC Vitesse sans charge ..... 0-2600 tr./min, réversible Coups par minute ..... 0-3600 Taille de mandrin ..... 1/4 po. hexagonale

Couple maximal ..... 180 NM Bloc-batterie ..... 20 V Lithium-ion, 2,0 Ah Chargeur ..... 120 V\~ / 60 Hz, 1,7 A Poids net ..... 1,50 kg

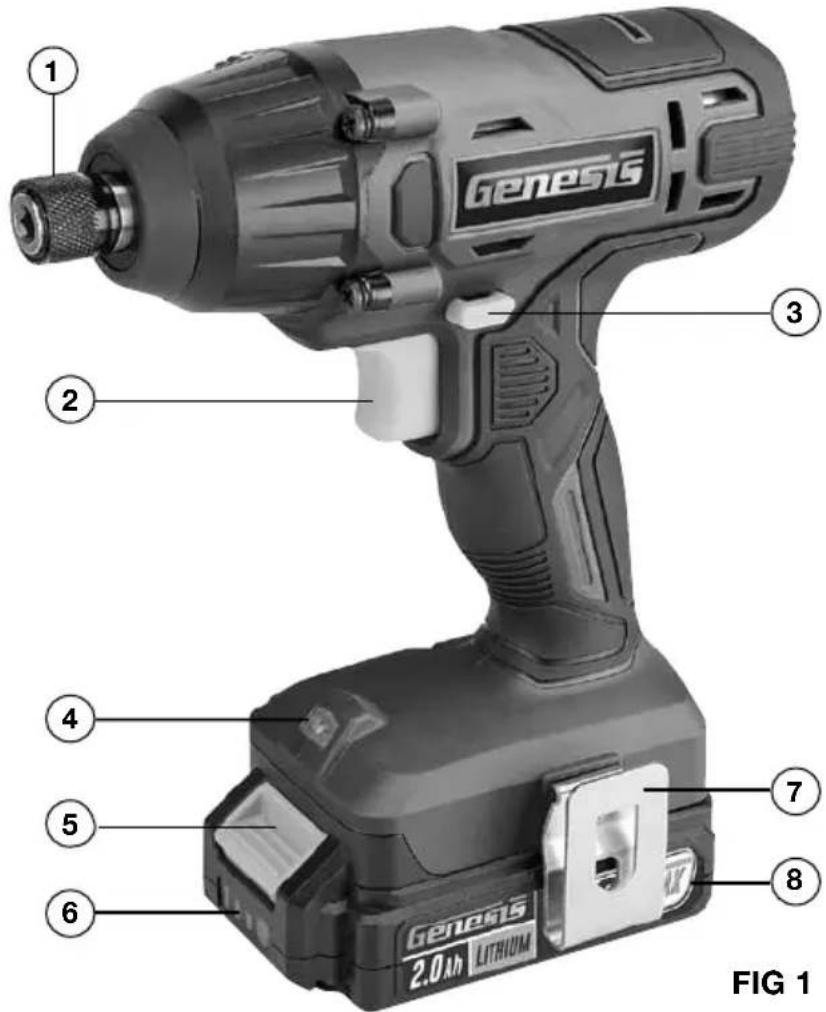

PRÉSENTATION DU PRODUIT

GENESIS 1 2 3 4 5 6 7 8 GENESIS 2.0Ah LITHIUM FIG 1

1. Embout à changement rapide à tête hexagonale
2. Gâchette d'interrupteur
3. Sélecteur avant/arrière
4. Éclairage du travail à DEL
5. Languette de verrouillage du bloc-batterie
6. Indicateur d'alimentation du bloc-batterie
7. Clip de ceinture
8. Bloc de batteries
9. Chargeur
10. Embout de tournevis

AVERTISSEMENT : Pour réduire le risque de graves blessures corporelles, lisez et suivez toutes les instructions et avertissements de sécurité avant d'utiliser cet outil.

! AVERTISSEMENT : Assurez-vous toujours que l'outil est à l'arrêt avant d'insérer ou de retirer le bloc de batteries.

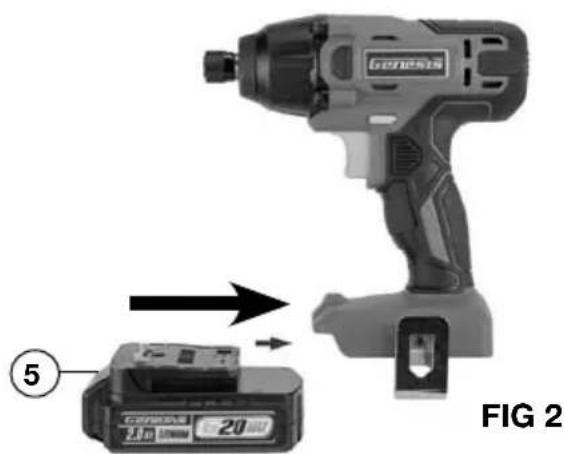

• Pour installer le bloc-batterie, faites-le glisser jusqu'au bout dans le boîtier de l'outil jusqu'à ce qu'il s'enclenche, comme illustré sur la figure 2. Tirez légèrement sur le bloc-batterie pour vous assurer qu'il est bien en place et qu'il ne tombera pas accidentellement, ce qui entraînerait en blessure.
• Pour retirer le bloc-batterie, retirez-le de l'outil tout en appuyant sur la languette de verrouillage (5).

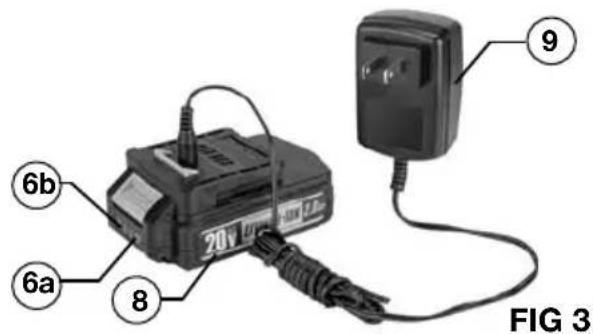

CHARGEMENT DU BLOC-BATTERIE (FIG 3)

REMARQUE : Vérifiez toujours que l'alimentation électrique correspond à la tension indiquée sur la plaque de spécifications.

• Branchez le chargeur (9) dans une source d'alimentation électrique de 120 volts en courant alternatif. Le voyant vert sur le chargeur s'allumera, confirmant qu'il est alimenté.
• Connectez le chargeur à la batterie (8) comme indiqué dans la FIG. 3. Le voyant rouge sur le chargeur s'allumera, indiquant que la batterie est en charge. Pendant ce temps, les voyants d'indication de puissance (6b) sur le bloc-batterie, clignoteront, indiquant l'état de

FONCTIONNEMENT

charge.

• Les trois voyants d'indication deviendront verts fixes une fois la charge terminée.
• Il est normal que les batteries deviennent chaudes pendant la charge.
• Si le bloc-batterie, est chaud après une utilisation continue de l'outil, laissez-le refroidir à la température ambiante avant de le recharger. Cela prolongera la durée de vie de vos batteries.

REMARQUE : Il faut environ 80 minutes pour recharger complètement une batterie de 2,0 Ah complètement déchargée.

6b 6a 8 20V FIG 3

INDICATEUR D'ALIMENTATION DU BLOC-BATTERIE (FIG 3)

Il y a un Indicateur d'alimentation de la batterie sur le bloc-batterie. Il comporte trois voyants verts (6b). Appuyez sur le bouton d'indicateur (6a) sur le côté pour vérifier le niveau de charge de la batterie. Lorsque les trois voyants s'allument, cela indique que I le bloc-batterie est complètement chargée. le bloc-batterie est à moitié pleine lorsque deux voyants s'allument. Lorsqu'un seul voyant s'allume, cela indique que le bloc-batterie est à un niveau d'énergie faible et nécessite une recharge immédiate.

AVERTISSEMENT : Déconnectez

toujours le bloc- batterie de l'outil ou placez l'interrupteur en position verrouillée ou éteinte avant toute opération d'assemblage, d'ajustement ou de changement d'accessoires.

GENES5 ② ③ FIG 4

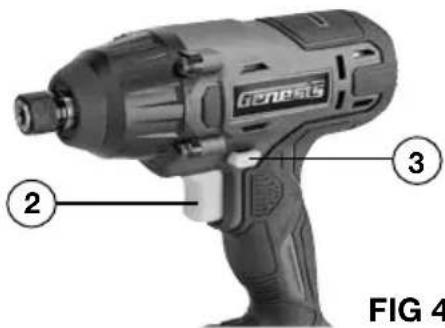

ACTION DE L'INTERRUPTEUR DE DÉCLENCHEUR (FIG 4)

Allumez la visseuse à choc en appuyant sur la gâchette d'interrupteur (2).

Enfoncer davantage l'interrupteur produira davantage de vitesse et de couple.

Utilisez sélecteur avant/arrière (3) pour changer la direction de rotation de la visseuse à percussion.

Sélecteur avant/arrière a trois positions : Avant, Arrière et Arrêt (au milieu).

Vérifiez toujours la rotation avant de commencer votre travail.

FREIN ÉLECTRIQUE

Ce tournevis à chocs est équipé d'un frein électrique. Un frein électrique vous offre un autre élément de contrôle lors de différentes opérations. Si l'outil ne parvient pas à s'arrêter rapidement de manière constante après la libération de l'interrupteur de gâchette, faites examiner l'outil par un professionnel qualifié.

ÉCLAIRAGE DE TRAVAIL À DEL

Votre outil est équipé d'un éclairage de travail à DEL intégré (4 - FIG 1) pour illuminer la zone de travail. Lorsque vous allumez l'outil, l'éclairage de travail s'allumera automatiquement.

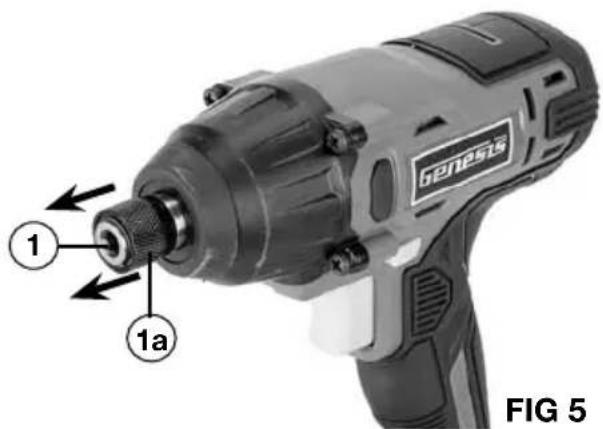

MANDRIN HEXAGONAL (FIG 5)

Notre visseuse à chocs est dotée d'un mandrin hexagonal sans outil de 1/4 po, (1), vous permettant de changer rapidement une mèche de perceuse ou un embout de tournevis avec une tige hexagonale de 1/4 po. et une rainure de puissance.

• Retirez le bloc-batterie ou placez la sélecteur avant/arrière au centre (position OFF).
• Pour insérer un embout, poussez simplement le côté de la tige hexagonale de l'embout dans le mandrin jusqu'à entendre un clic.
• Pour retirer un embout, tirez la manchette de verrouillage du mandrin (1a) loin de l'outil, retirez l'embout et relâchez la manchette.

REMARQUE : Faites attention lorsque vous retirez les embouts. Les embouts récemment utilisés seront très chauds, et les forets sont très tranchants.

GENES FIG 5

APPLICATIONS

VISSAGE GÉNÉRAL

1. Sécurisez votre pièce de travail.
2. Percez des avant-trous pour les vis plus grandes ou lors du vissage dans des bois durs.
3. Exercez assez de pression pour démarrer la vis et la maintenir en rotation. Ne forcez pas la vis. Laissez l'outil faire le travail.
4. Utilisez une vitesse qui n'endommagera pas la tête de la vis ou ne cassera pas la vis. Gardez votre équilibre.

AVERTISSEMENT : La visseuse à choc n'est PAS une clé dynamométrique. Ne pas utiliser cet outil pour serrer les écrous de roue ou pour tout besoin de couple extrêmement élevé.

PERCAGE GÉNÉRAL

• Serrez votre pièce de travail.
• Vous devez utiliser un foret avec une queue hexagonale de 1/4 po. conçu pour être utilisé avec une visseuse à choc.
• Démarrez le foret lentement et augmentez la vitesse au besoin. Ne forcez pas ou n'arrêtez pas le foret. Ne pliez pas ou ne tordez pas le foret. Laissez l'outil et le foret faire le travail.
• Maintenez votre équilibre et soyez prêt pour tout blocage et le passage du foret à travers la matière.

REMARQUE :Des bruits ou des vibrations peuvent indiquer que vous avez besoin d'un foret plus fin ou d'une vitesse plus élevée. Si le foret surchauffe ou se bouche, cela peut indiquer que vous avez besoin d'un foret plus gros ou d'un réglage de vitesse plus lent. Remplacez les forets lorsqu'ils deviennent émoussés. Les forets émoussés produiront de mauvais résultats et pourraient surchauffer la visseuse à choc.

ENTRETIEN

NETTOYAGE

Éviter d'utiliser des solvants pour le nettoyage des pièces en plastique. La plupart des matières plastiques peuvent être endommagées par divers types de solvants du commerce. Utiliser un chiffon propre pour éliminer la saleté, la poussière, l'huile, la graisse, etc.

AVERTISSEMENT : Ne jamais

laisse de liquides tels que le fluide de freins, l'essence, les produits à base de pétrole, les huiles pénétrantes etc., entrer en contact avec les pièces en plastique. Les produits chimiques peuvent endommager, affaiblir ou détruire le plastique, ce qui peut entraîner des blessures graves.

Les outils électriques utilisés sur la fibre de verre, le pla-coplâtre, les mastics de bouchage ou le plâtre s'usent plus vite et sont susceptibles de défaillance prématurée, car les particules et les éclats de fibre de verre sont fortement abrasifs pour les roulements, balais, commutateurs, etc. En conséquence, nous ne recommandons pas d'utiliser cet outil pour un travail prolongé avec ces types de matériaux. Toutefois, si l'outil a été utilisé sur l'un de ces matériaux, il est extrêmement important de le nettoyer à l'air comprimé.

LUBRIFICATION

Ce outils est lubrifiés en permanence à l'usine et ne nécessitent aucune lubrification supplémentaire.

GARANTIE DE DEUX ANS

Ce produit est garanti exempt de défauts dus au matériaux et à la main d'œuvre pendant 2 ans à compter de sa date d'achat. Cette garantie limitée ne couvre pas l'usure normale ni les détériorations ou dommages dus à négligence, utilisation anormale ou accident. L'acheteur d'origine est couvert par cette garantie mais elle n'est pas transférable. Avant de renvoyer votre l'outil au magasin d'achat, s'il vous plaît appelez sans frais la ligne d'aide pour les solutions possibles.

CE PRODUIT N'EST PAS GARANTI S'IL EST UTILISÉ POUR DES FINS INDUSTRIELLES OU COMMERCIALES. LES ACCESSOIRES COMPRIS DANS CE KIT NE SONT PAS COUVERTS PAR LA GARANTIE DE 2 ANS.

LIGNE D'ASSISTANCE SANS FRAIS

Pour vos questions sur ce produit ou un autre de GENESIS, veuillez utiliser en Amérique du Nord ce numéro d'appel sans frais: 888-552-8665.

Ou visitez notre site web: www.genesispowertools.com
