MANUAL DE USUARIO ERTSX2-01B ErgoAV

Verifique la compatibili- dad del patrón VESA

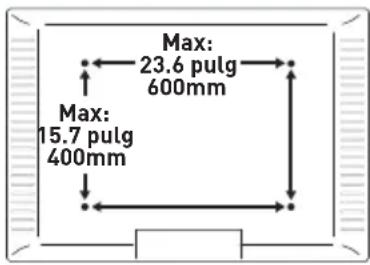

Max: 23.6 pulg 600mm Max: 15.7 pulg 400mm

Patrón VESA compatible:

200 x 100mm 200 x 400mm 400 x 200mm

200 x 200mm 300 x 200mm 400 x 300mm

200 x 300mm 300 x 300mm 400 x 400mm

Máximo/Mínimo:

600 x 400mm (23.6 x 15.7 pulg) 600 x 400mm

200 x 100mm (7.9 x 3.9 pulg)

Si este soporte no es compatible, por favor contacte al soporte técnico del producto.

2

Verifique la carga máxima

WARNING

NO exceda la carga máxima. El uso con productos más pesados que la carga máxima puede provocar el fallo del soporte y sus accesorios, causando posibles daños y/o lesiones.

Si su televisor pesa más, este soporte NO es compatible.

3

Verificar el tipo de pared

ADVERTENCIA

NO instalar solo en placa de yeso.

Montantes de madera (con placa de yeso)

Muros de hormigón y bloques de hormigón

Para las instalaciones de correas de seguridad, deberá verificar la construcción de su pared.

4

Herramientas necesarias (no incluidas)

Taladro eléctrico

Lápiz

Destornillador Philips

Cinta de medición

Para la instalación de la correa de seguridad en madera

Detector de vigas punzón

3mm (1/8 pulg) Broca para madera

Para la instalación del perno de seguridad

8mm (5/16 pulg) Broca para madera

Para la instalación de la correa de seguridad en concret

Martillo

8mm (5/16 pulg) Broca para hormigón

5

Información Importante De Seguridad

▲ RIESGO: Por favor, lea cuidadosamente todas las instrucciones antes de intentar la instalación. Si NO comprende las instrucciones o tiene alguna pregunta o inquietud, llame al soporte técnico o envíe un correo electrónico al servicio al cliente.
PRECAUCIÓN: ¡Evite el riesgo de lesiones personales y daños materiales!
ADVERTENCIA: ¡Todos los sujetadores deben estar firmemente apretados!

• Este producto contiene piezas pequeñas que pueden representar un riesgo de asfixia.
• NO utilice este producto para ningún propósito que NO esté explícitamente especificado en este manual. NO exceda la capacidad máxima de peso. No nos hacemos responsables de los daños o lesiones causados por un montaje incorrecto, una instalación inadecuada o un uso inapropiado.
• Utilice este sistema de montaje únicamente para el propósito previsto según se describe en estas instrucciones. NO utilice accesorios no recomendados por el fabricante.

ADVERTENCIA DE VUELCO: Pueden ocurrir lesiones graves o fatales por aplastamiento en caso de un accidente de vuelco. Para ayudar a prevenir un accidente de vuelco:

• Nunca permita que los niños trepen, se pongan de pie, se cuelguen o jueguen en ninguna parte del televisor o del soporte para televisión.
• Utilice dispositivos de sujeción o anclajes para sujetar el soporte para televisión a la pared.
• El uso de dispositivos de sujeción para evitar vuelcos puede reducir, pero no eliminar completamente, el riesgo de un accidente de vuelco.

GUARDE ESTAS INSTRUCCIONES

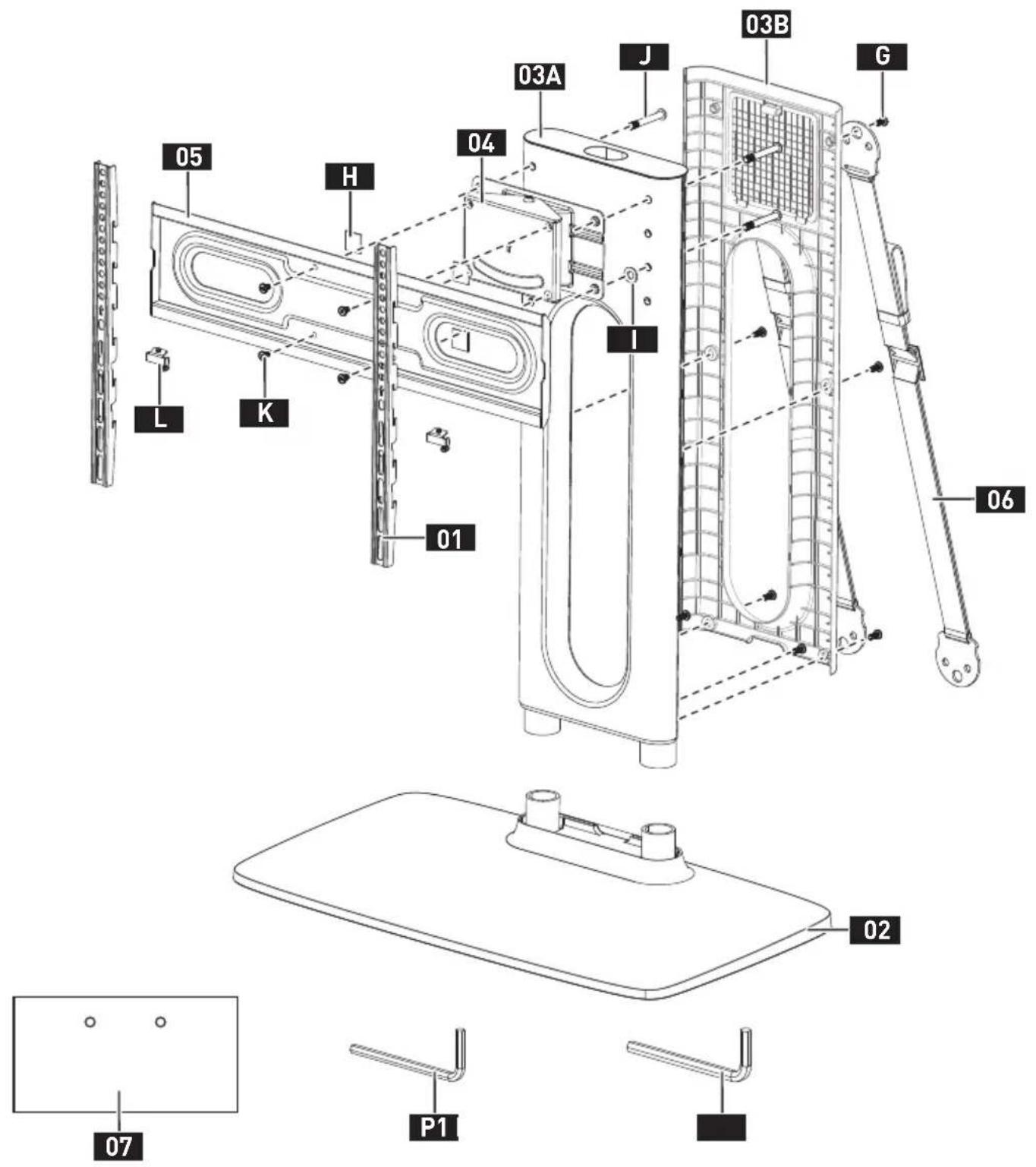

01 Soporte de TV
02 Base
03A Pilar de soporte
03B Cubierta trasera
04 Soporte giratorio
05 Placa de TV
06 Correa de seguridad
07 Plantilla de perforación

G Perno
H Almohadilla de EVA
I Arandela de acero
J Perno
K Perno
L Cierre de seguridad
P1 Llave Allen pequeña
P2 Llave Allen grande

Piezas y herrajes suministrados para el paso 1

L22mm Espaciador
F3 x 4

M4

M4 x 12mm Tienda de televisión
C1 x 4

M4 x 30mm Tienda de televisión
C2×4

M6

M6 x 15mm Tienda de televisión
D1 x 4

M6 x 35mm Tienda de televisión
D2 x 4

M8

M8 x 15mm Tienda de televisión

E1 x 4

M8 x 35mm Tienda de televisión

E2×4

M8 x 50mm Tienda de televisión
E3 x 4

PASO 1 Coloque los soportes de TV en su TV

1-1 Seleccione los perno para el TV

El diámetro correcto del perno se enroscará suavemente en su televisor. M4M4 M6M6 M8M8 0 Guarde los pernos adecuados (M4, M6 o M8) para el Paso 1-3. La profundidad de los agujeros superiores e inferiores puede ser diferente.

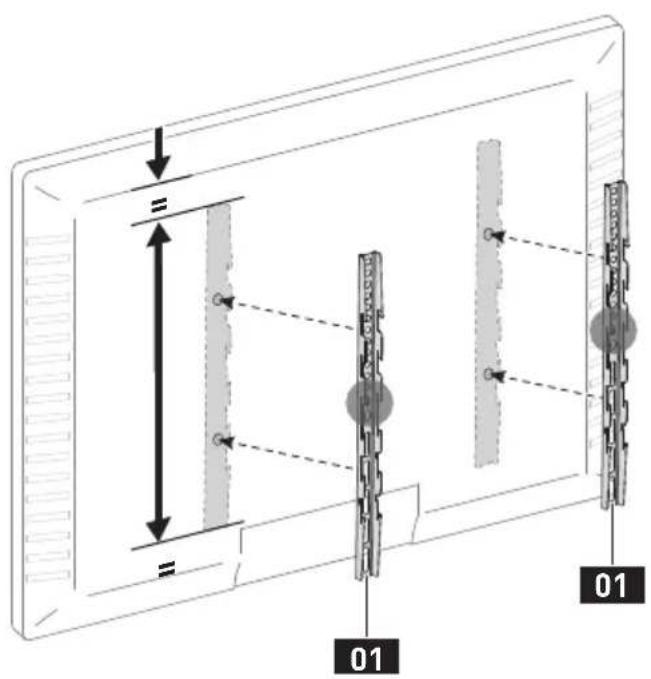

1-2 Coloque los soportes del televisor

1-3 Asegure los soportes de TV

Para TV con parte posterior plana, vaya a la Opción A en esta página.

Para Bump, TV curva, orificios empotrados y cables, vaya a la opción B en la página siguiente.

ADVERTENCIA:

• NO gire el perno más allá del fondo del orificio.
• Si el perno es demasiado corto, es posible que no soporte adecuadamente el televisor.
• Si el perno es demasiado largo, podría dañar el televisor.
• Se requieren al menos 4 o 5 vueltas en el roscado.
• La profundidad de los orificios inferiores puede ser diferente a la de los orificios superiores.

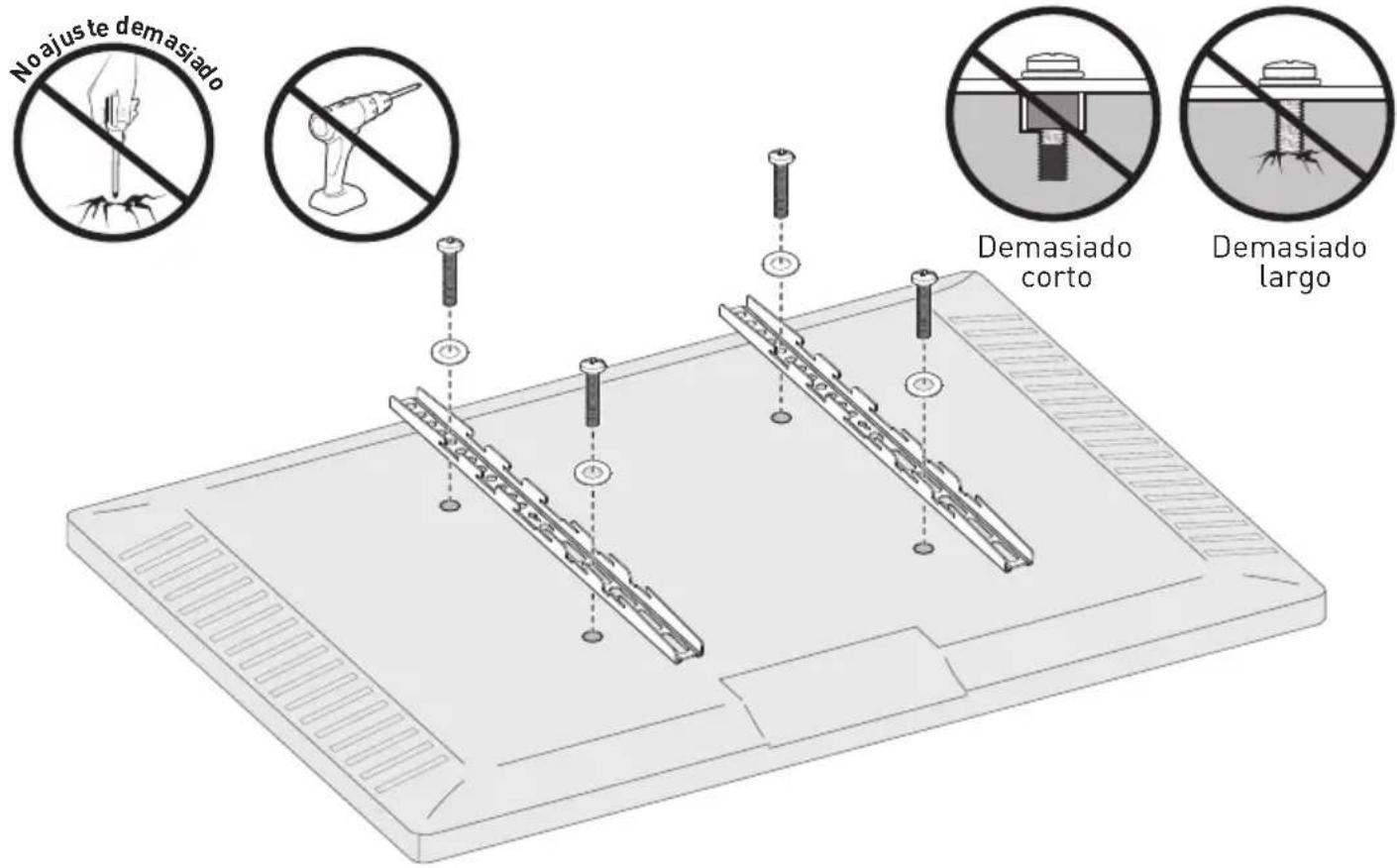

No ajuste demasiado Demasiado corto Demasiado largo

Opción A

Use tornillos cortos para TV con arandelas.

Televisor de respaldo plano

Tienda de televisión C1 | D1 | E1 Arandela B1 | B2

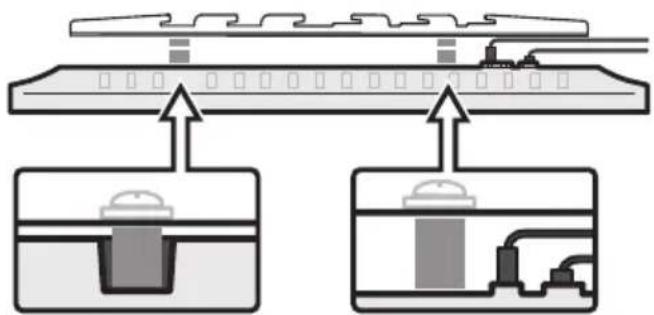

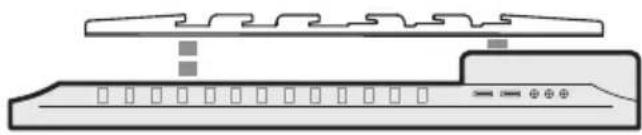

Opción B

Use tornillos largos para TV con arandelas y espaciadores para crear espacio adicional entre el televisor y los soportes.

Protuberancia

TV con restricciones de montaje

Agujeros empotrados
Cables sobresalientes

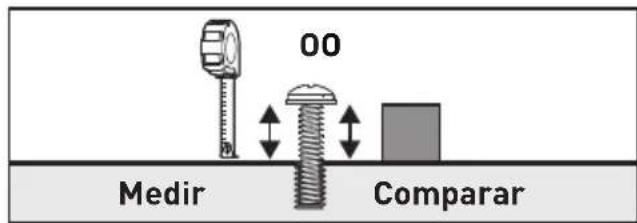

00 Medir Comparar

Puede usar una cinta métrica para medir los pernos sobresalientes o sostener espaciadores junto a ellos para elegir la combinación adecuada de espaciadores.

Nota:

Hay muchas combinaciones posibles de espaciadores que se pueden utilizar.

[phone]

Mon-Fri 8am - 8pm (CST)

[e-mail]

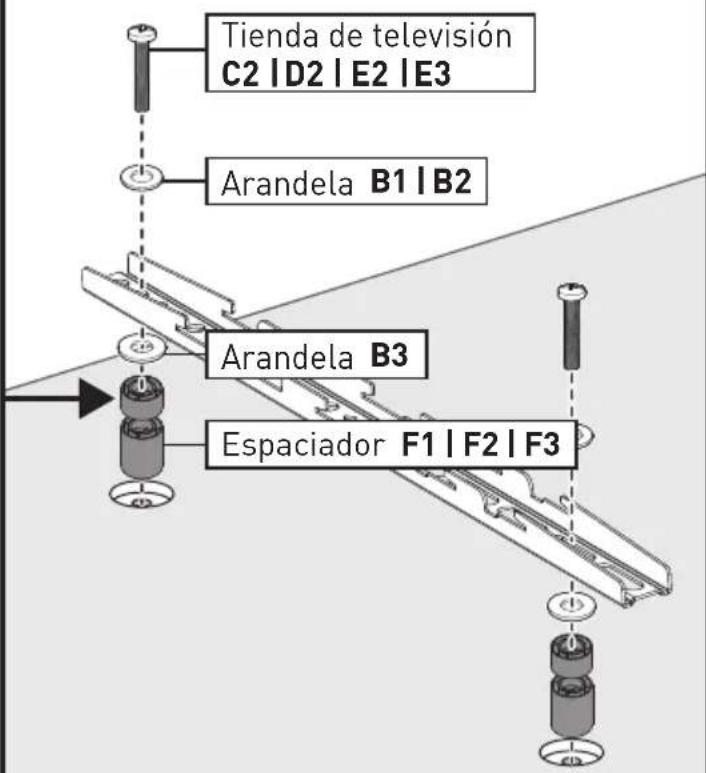

Tienda de televisión C2 |D2 |E2 |E3 Arandela B1 |B2 Arandela B3 Espaciador F1 |F2 |F3

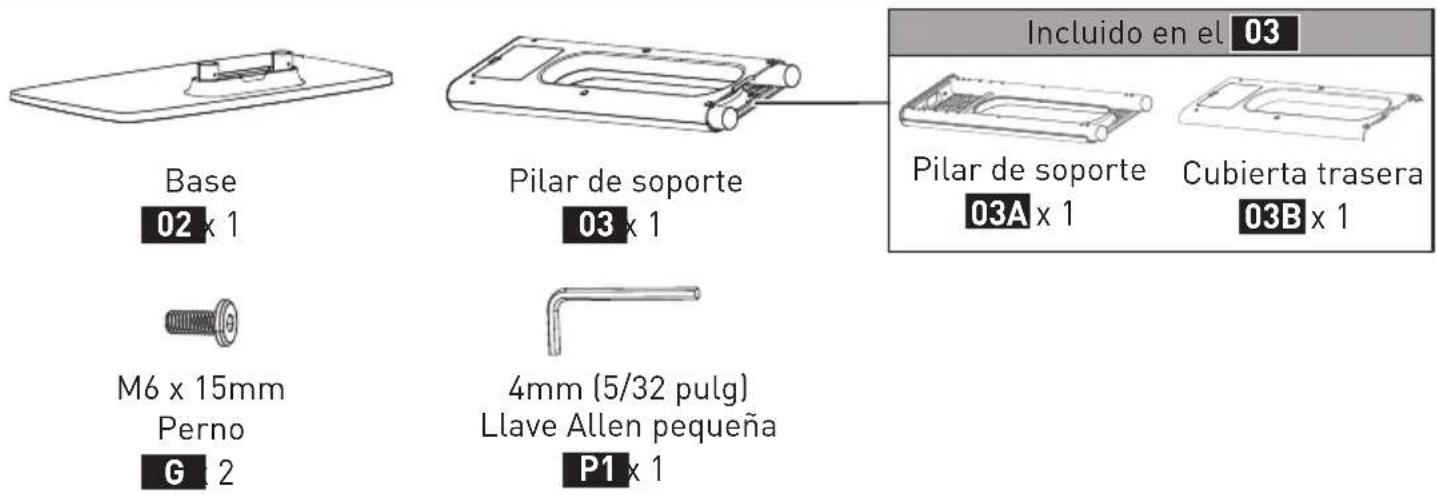

Piezas y herrajes suministrados para el paso 2

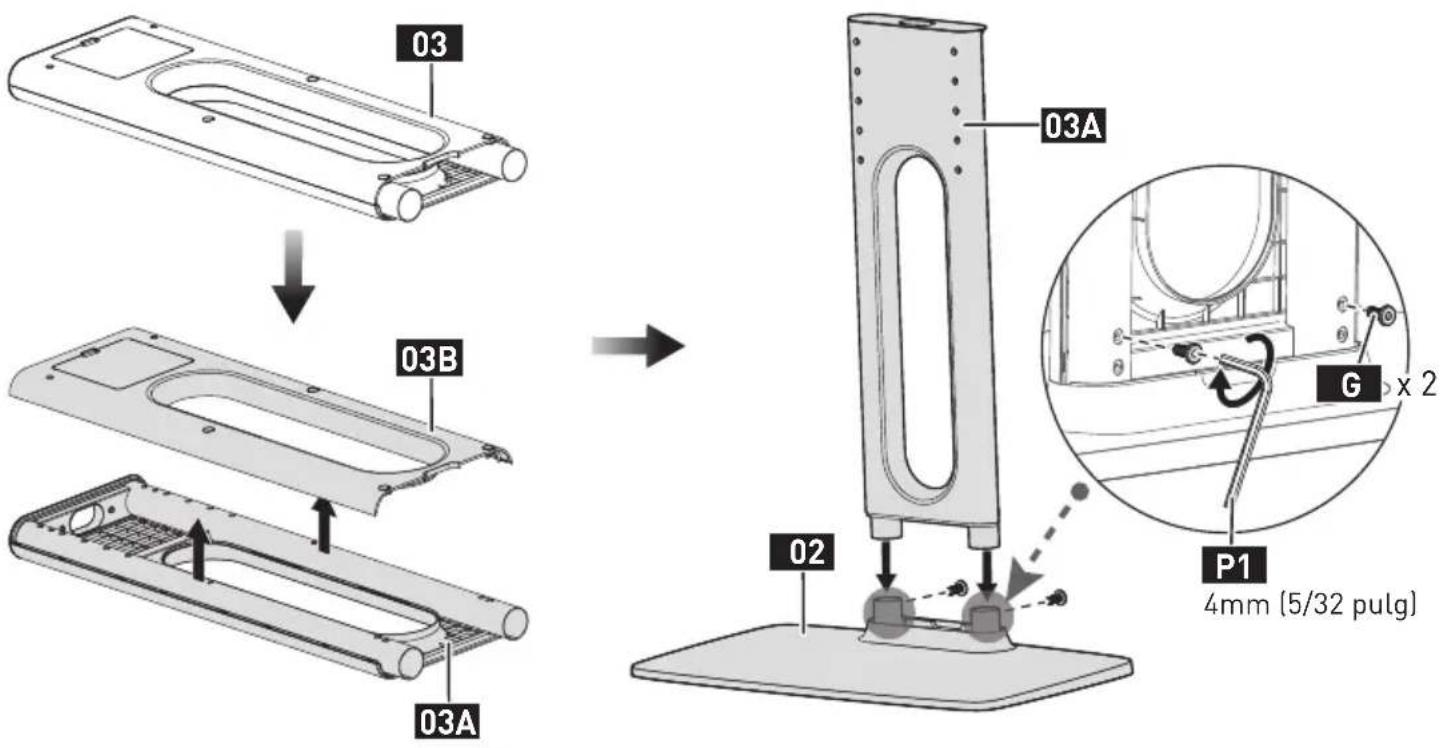

PASO 2 Conecte el pilar de soporte a la base

Piezas y herrajes suministrados para el paso 3

Soporte giratorio
04 k 1

M8 x 60mm Perno
J4

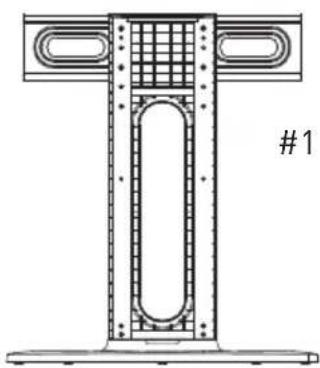

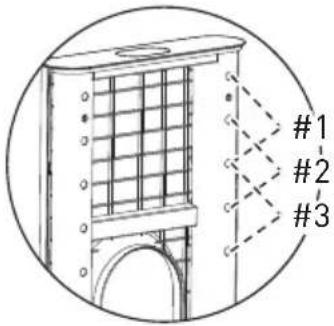

PASO 3 Asegure la placa de TV al pilar de soporte

1

#1 #2 #3

3 opciones de altura

Piezas y herrajes suministrados para el paso 4

Cierre de seguridad

L 2

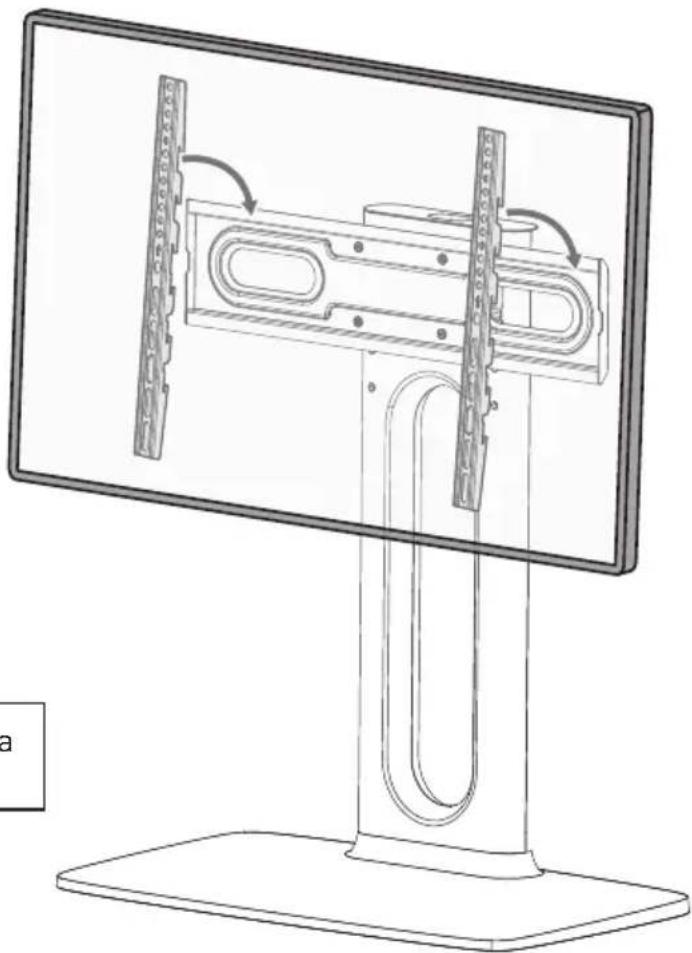

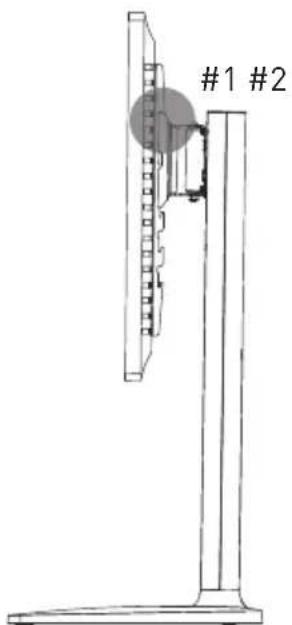

PASO 4 Cuelgue el televisor en la placa de TV

1

3 opciones de altura

#1 #2

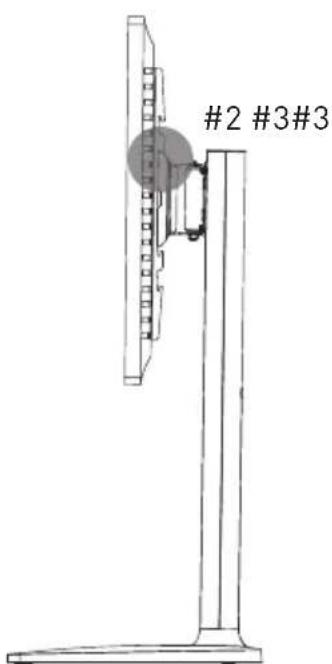

#2 #3#3

¡OBJETO PESADO! Es posible que necesite asistencia en este paso.

▲Nota: Cuelgue el televisor en el centro de la placa de montaje para televisión.

a: Apriete los seguros de seguridad que queden asegurados contra la

▲Nota: Apriete los seguros de seguridad hasta que queden asegurados contra la placa del televisor.

Piezas y herrajes suministrados para el paso 5

Correa de seguridad

06 k 2

M6 x 15mm

Perno

G 6

4mm (5/32 pulg)

Llave Allen pequeña

P1 x 1

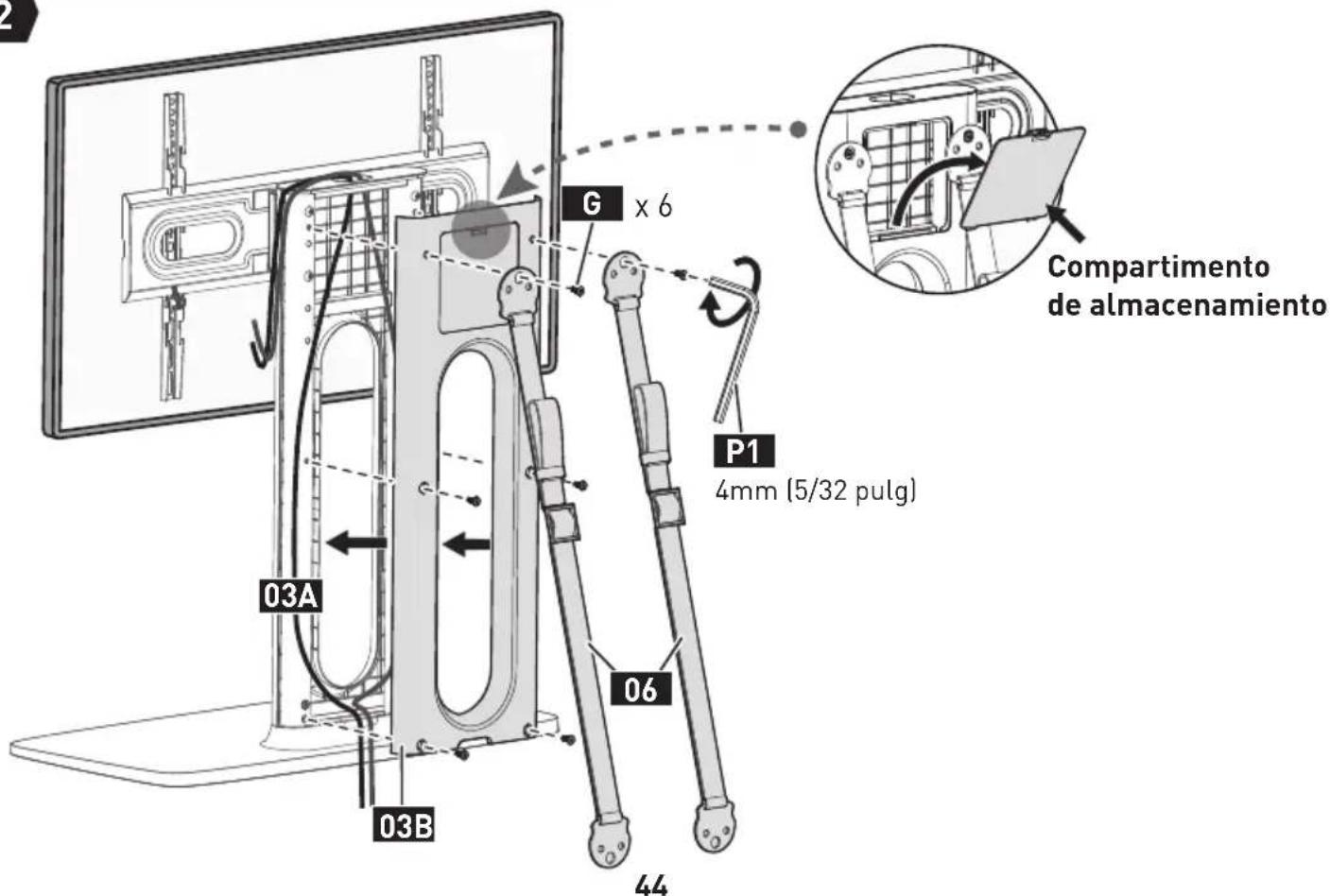

PASO 5 Organice los cables y coloque la cubierta trasera

1

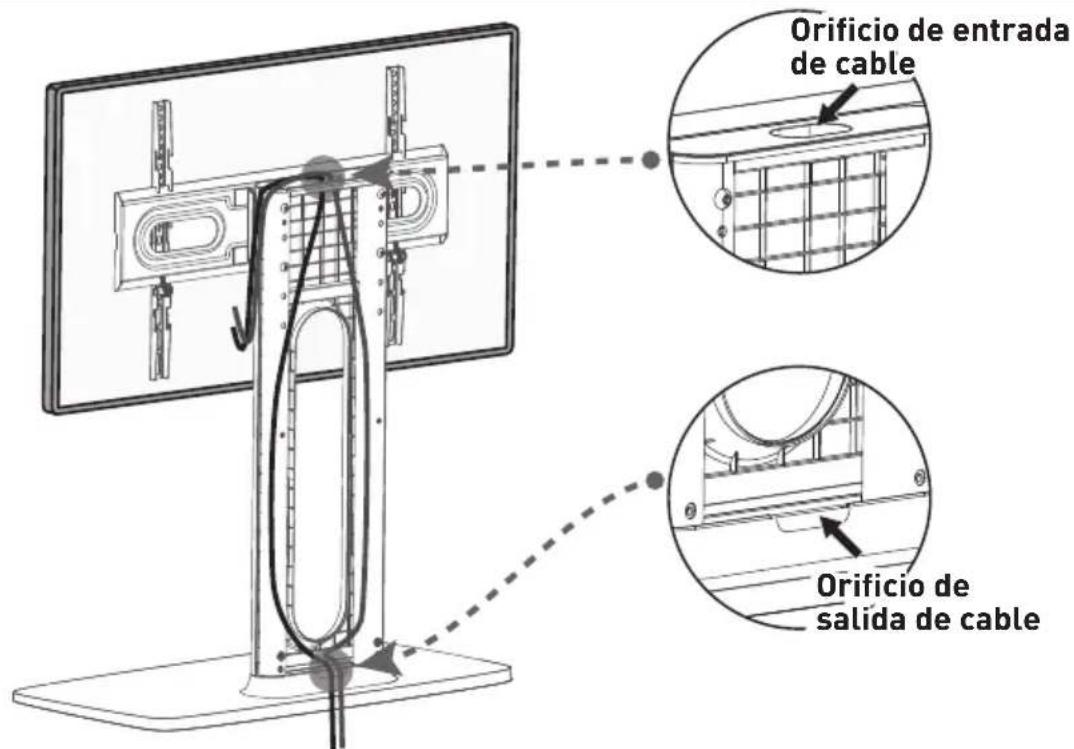

Orificio de entrada de cable Orificio de salida de cable

2

G x 6 03A 03B P1 4mm (5/32 pulg) 06 44 Compartimento de almacenamiento

Piezas y herrajes suministrados para el paso 6

Plantilla de perforación

07 x 1

M6 x 50mm Perno

M 2

6.5 × 16 × 2mm Arandela de acero

N 2

x 1

4mm (5/32 pulg) Llave Allen pequeña

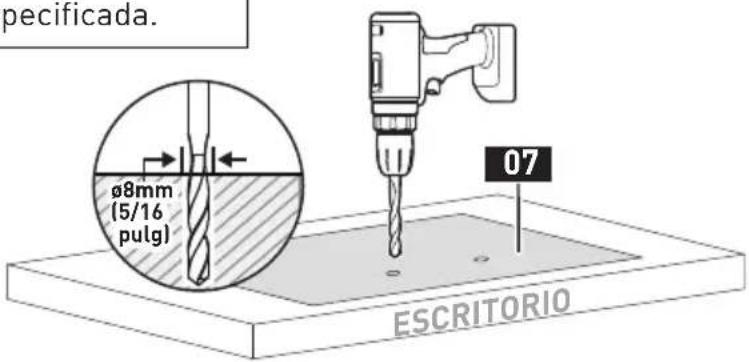

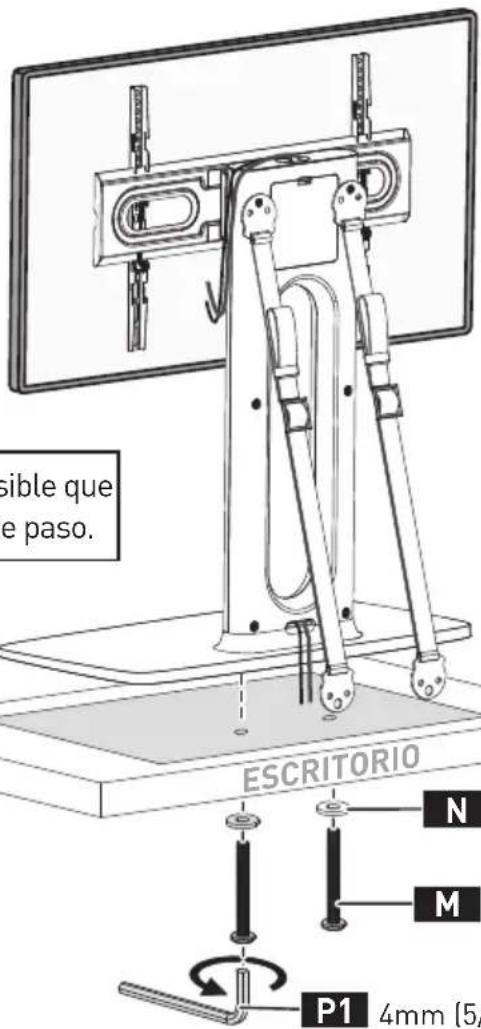

PASO 6 Asegure la base al mueble de mesa de madera (opcional)

1

▲Nota: Asegúrese de usar la broca especificada.

▲ PRECAUCIÓN: La superficie de montaje debe tener un grosor de 15-20mm (0.6 a 0.8 pulg). Si el grosor de la superficie de montaje excede este rango, por favor, no siga este paso.

pecificada. ø8mm (5/16 pulg) 07 ESCRITORIO

2

¡OBJETO PESADO! Es posible que necesite asistencia en este paso.

ensible que e paso. ESCRITORIO N M P1 4mm (5)

P1

4mm (5/32 pulg)

Piezas y herrajes suministrados para el paso 7

M5 x 60mm Tornillo

Z1 × 2

M5 x 25mm Tornillo

Z2×4

M5 Arandela (BK)

Z3 × 2

Anclaje de pared

24×2

PASO 7 Asegure el soporte de TV contra el mueble o la pared

Para la instalación en un mueble de mesa de madera, siga la Opción A en la página 46.

Para la instalación en montante de madera, siga la Opción B en la página 47.

Para la instalación en paredes de concreto y bloques de concreto, siga la Opción C en la página 48.

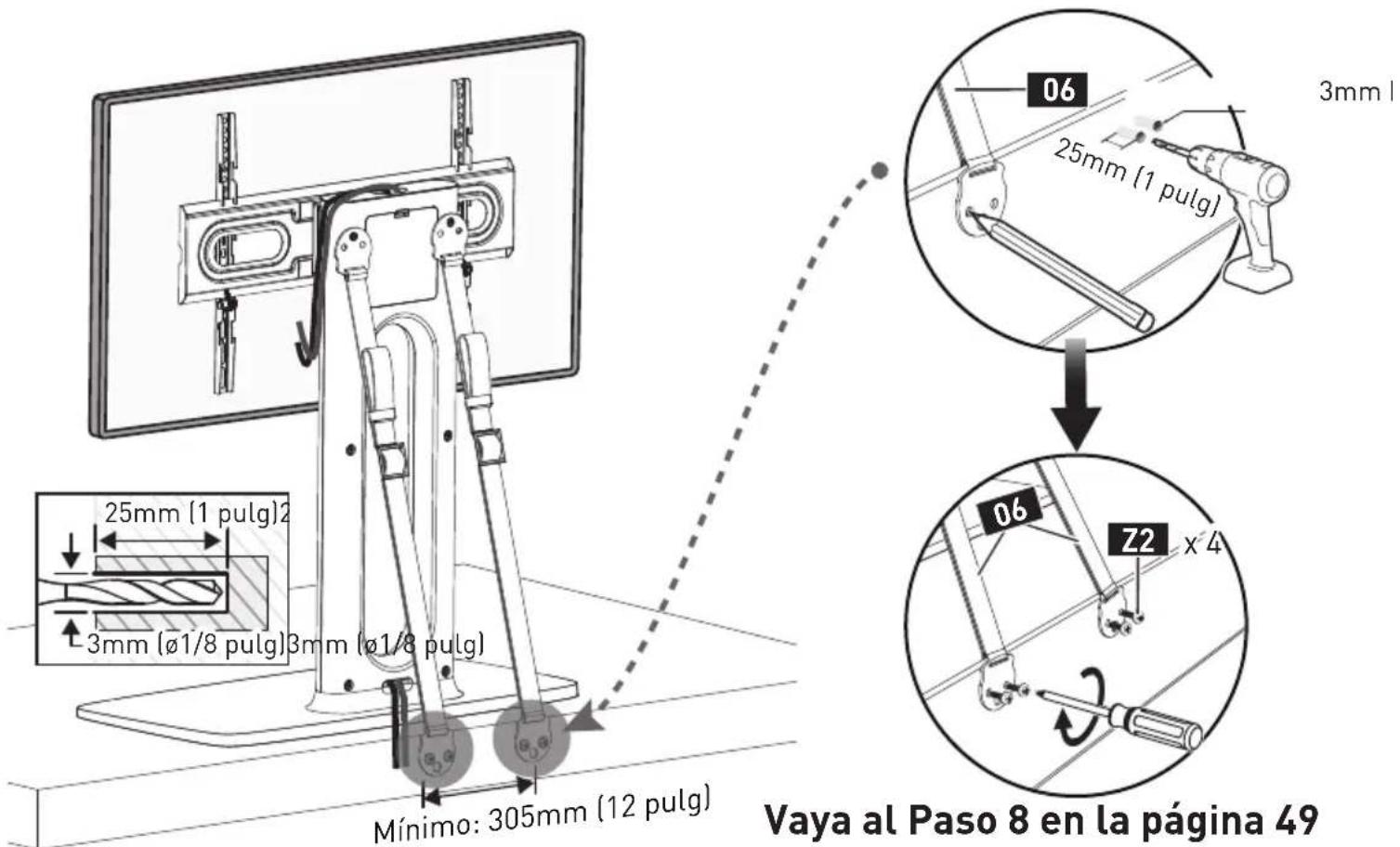

Opción A: Para la instalación en mueble de mesa de madera

• NO UTILICE EL ANCLAJE Z4 PARA ESTE PASO.

▲Nota: Es necesario perforar un agujero guía para evitar que la madera se divida. Tenga cuidado de no dañar su mueble.

▲ PRECAUCIÓN: La superficie de montaje debe ser más gruesa que 25mm (1 pulg). Si su superficie de montaje es menor que 25mm (1 pulg), por favor, siga la Opción B o C para montar las correas de seguridad en la pared.

24

Anclaje de pared

25mm (1 pulg)2 3mm (ø1/8 pulg)3mm (ø1/8 pulg) Mínimo: 305mm (12 pulg) 3mm l 06 25mm (1 pulg) 06 Z2 x 4 Vaya al Paso 8 en la página 49

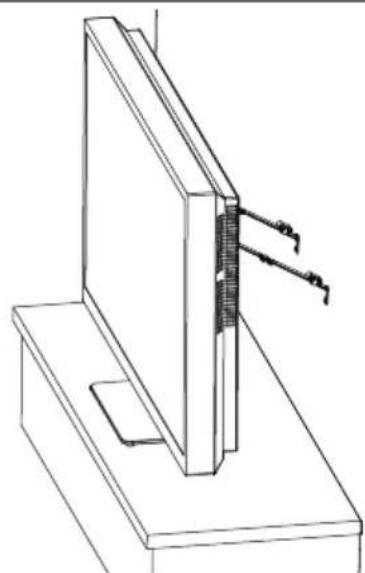

Opción B: Para la instalación en montante de madera

• NO UTILICE EL ANCLAJE Z4 PARA ESTE PASO.
- Ningún material que cubra la pared debe exceder los 16mm (5/8 pulg).
- Tamaño nominal del montante de madera: común 51 x 102mm (2 x 4 pulg) mínimo 38 x 89mm (1½ x 3½ pulg)
- El centro del montante debe ser verificado usando una punta de barrena o un detector de montantes.

Z4
Anclaje de pared

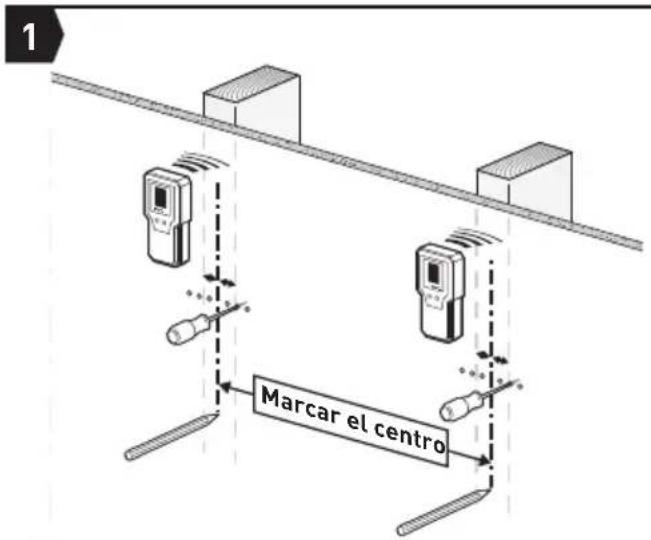

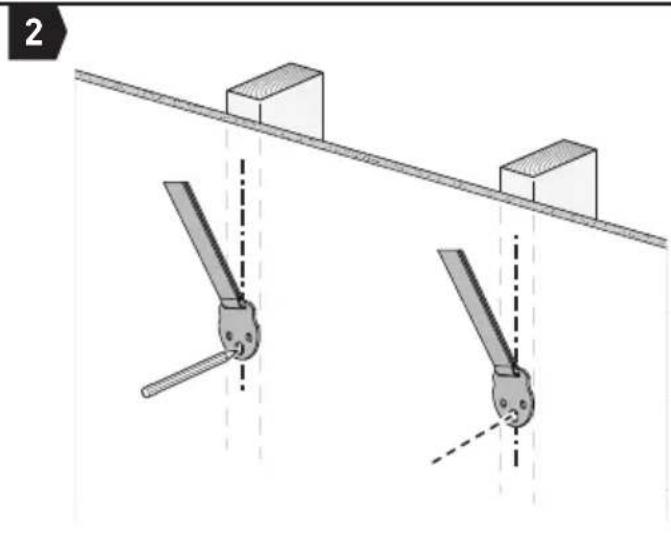

1 Marcar el centro

4 06 x 2 Z3 x 2 Z1 x 2 ▲ Nota: Cada correa debe ser montada en un montante separado.

▲ Nota: Asegúrese de usar la broca especificada.

Vaya al Paso 8 en la página 49Vaya

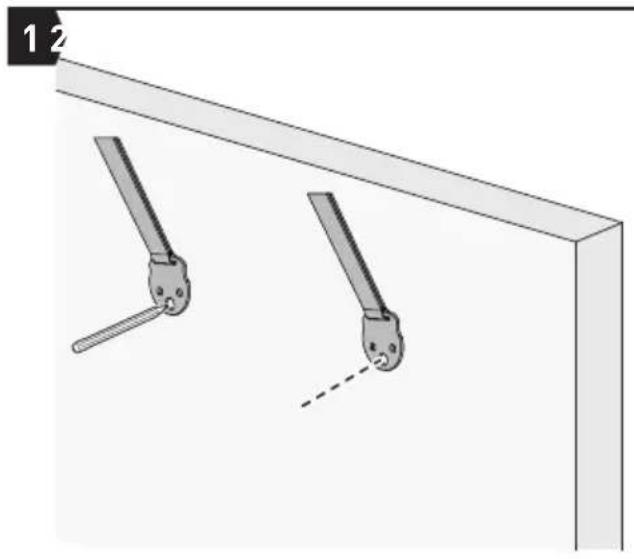

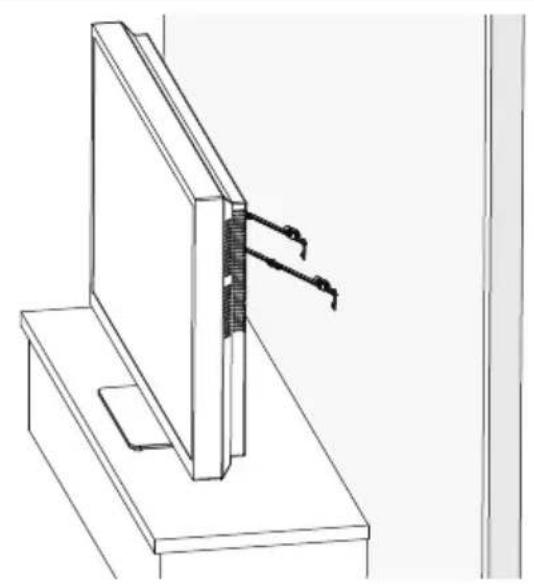

Opción C: Para instalación en paredes de concreto y bloques de concreto

• Debe usar un anclaje de pared Z4 para este paso.
• Ningún material que cubra la pared debe exceder los 16mm (5/8 pulg).
• Espesor mínimo de concreto sólido: 203mm (8 pulg)
• Tamaño mínimo de bloque de concreto: 203 x 203 x 406mm (8 x 8 x 16 pulg)

• Asegúrese de usar la broca especificada.
• Nunca taladre en la argamasa entre los bloques.

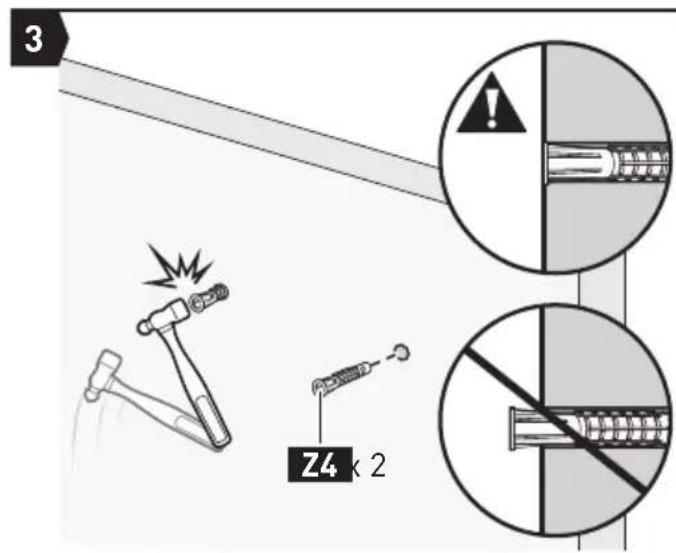

3 Z4 k 2

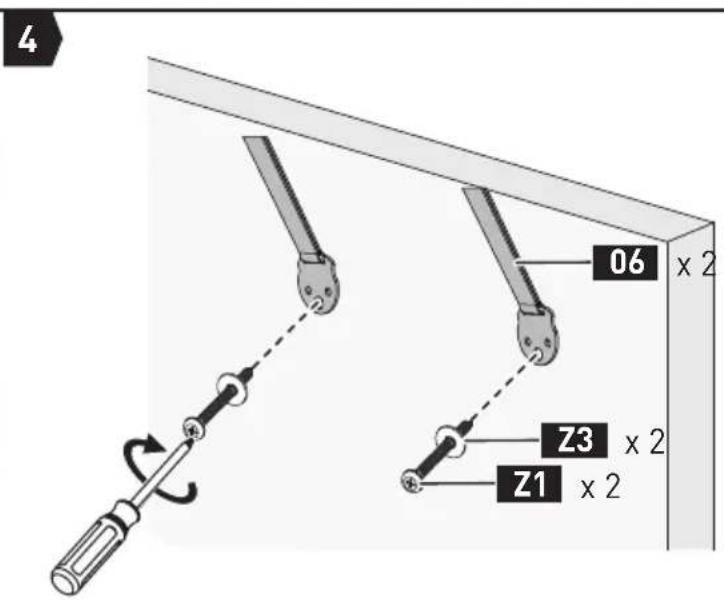

4 06 x 2 Z3 x 2 Z1 x 2

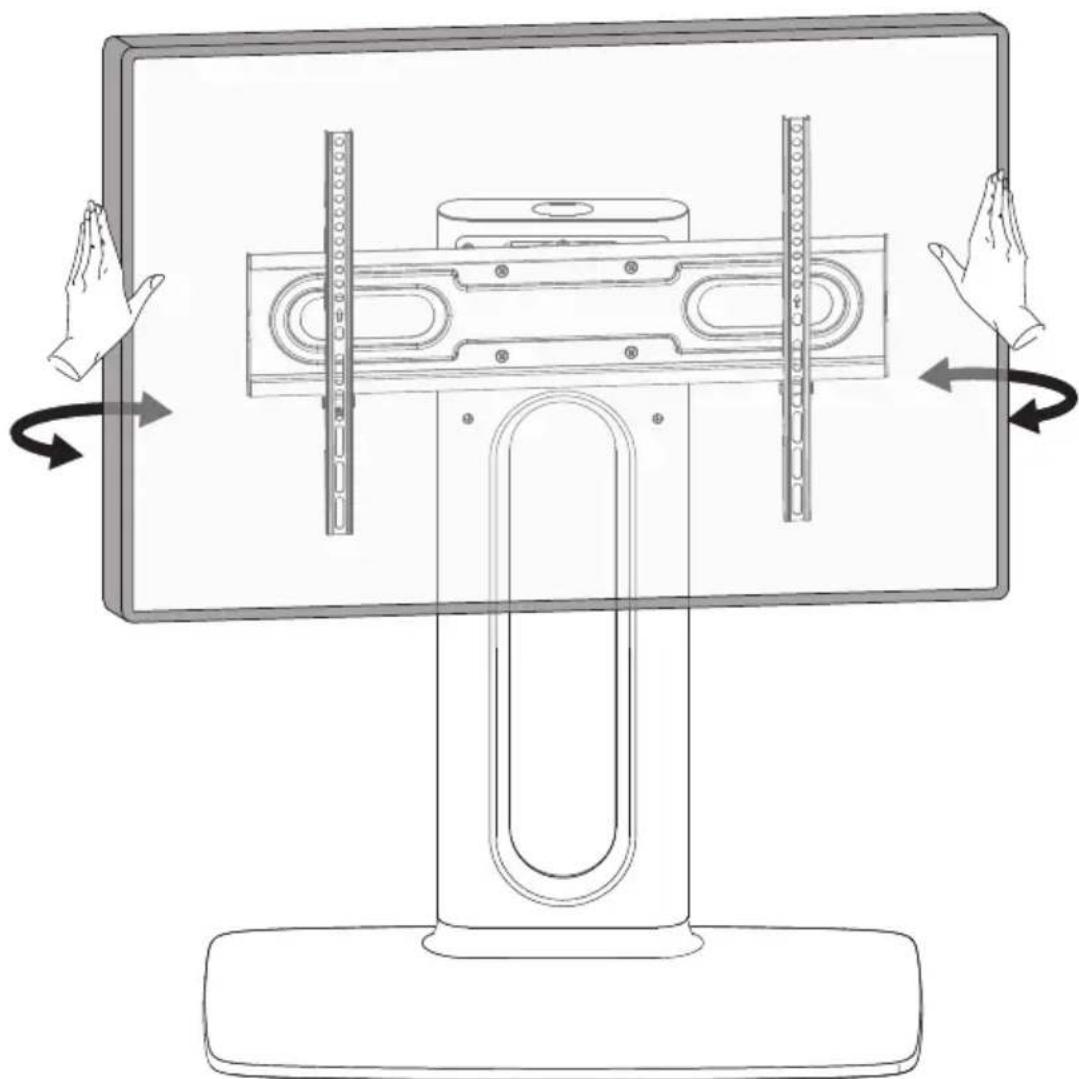

El televisor se puede girar hacia la izquierda o hacia la derecha. Solo gire el televisor por los bordes del mismo. No presione la pantalla.
