ERTSL2-01B - Mueble de televisión ErgoAV - Manual de uso y guía de instrucciones gratis

Tipo de producto	Mueble TV con soporte de pared
Marca	ErgoAV
Modelo	ERTSL2-01B
Peso máximo soportado	44,9 kg (99 lb)
Compatibilidad VESA	100x100 mm a 600x400 mm
Material principal	Vidrio templado (base) y acero (columna y placas)
Función giratoria	Sí, mediante componente giratorio incluido
Altura ajustable	Sí, 3 posiciones de montaje para la placa del TV
Correas de seguridad incluidas	Sí, 2 correas para fijación a la pared
Tipo de fijación a la pared	Madera, montantes de madera u hormigón/bloques de hormigón
Herramientas necesarias	Destornillador Phillips, cinta métrica, detector de montantes, taladro (según tipo de pared)
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No utilizar productos abrasivos.
Reparabilidad	Piezas de repuesto disponibles bajo pedido: contactar al servicio al cliente
Garantía	Consulte al servicio al cliente para conocer las condiciones
Servicio al cliente	Tel. [phone], correo electrónico [e-mail]

Preguntas frecuentes - ERTSL2-01B ErgoAV

¿Cuál es el peso máximo soportado por el mueble TV ErgoAV ERTSL2-01B?

El peso máximo soportado es de 44,9 kg (99 lb). No exceda este límite para evitar daños o lesiones.

¿Cuáles son las dimensiones VESA compatibles?

El soporte acepta normas VESA de 100x100 mm a 600x400 mm (LxH).

¿El mueble TV incluye correas de seguridad?

Sí, se incluyen dos correas de seguridad para fijar el televisor a la pared. Siga los pasos 6A, 6B o 6C según el tipo de pared.

¿Puedo instalar el soporte en una pared de cartón yeso?

No, el soporte no debe instalarse en una pared de cartón yeso sola. Requiere un montante de madera, una mesa de madera o un muro de hormigón macizo/bloques de hormigón.

¿Cómo elegir la longitud correcta del tornillo para fijar los soportes al televisor?

Seleccione el tornillo adecuado entre los tamaños M4, M6 o M8 suministrados. El tornillo debe ser lo suficientemente largo para enroscar al menos 5 vueltas, sin ser demasiado largo para no dañar el televisor.

¿El mueble TV tiene altura ajustable?

Sí, la placa del TV puede montarse en una de las tres posiciones del pilar soporte para ajustar la altura del televisor.

¿Qué hago si no entiendo las instrucciones de montaje?

Contacte al servicio técnico al [phone] o por correo electrónico a [e-mail] para obtener ayuda.

¿Qué herramientas se necesitan para la instalación?

Necesitará un destornillador Phillips, una cinta métrica, un detector de montantes, un taladro (para hormigón) y un martillo perforador (para hormigón). Las herramientas no están incluidas.

¿Puede girar el mueble TV?

Sí, la placa del TV puede girarse manualmente mediante el componente giratorio incluido.

¿Cómo limpiar el mueble TV?

Use un paño suave y seco para quitar el polvo. Evite productos abrasivos o líquidos que puedan dañar el vidrio o el acero.

MANUAL DE USUARIO ERTSL2-01B ErgoAV

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

PRECAUCION: Evite posibles lesiones personales y daños a la propidad!

• No utilise este producto para ningun proposto que no este explicamente especificado en este manual. No exceeda la capacité de peso. No nos hacemos responsables de los daños o lesiones causados por un montaje inadequado, un montaje incorrecto o un uso inapropiado.
• Por favor, lea cuidadosamente todas las instruciones antes de intentar la instalación. Si no entiende las instruciones o si tiene alguna duda o pregunta, Póngase en contacto con nuestra linea de asistencia技术水平a al [phone] o con el service de atencion al cliente en [e-mail].

Antes de empezar, debemos asegurarros de que este soporte sea el indicado para usted.

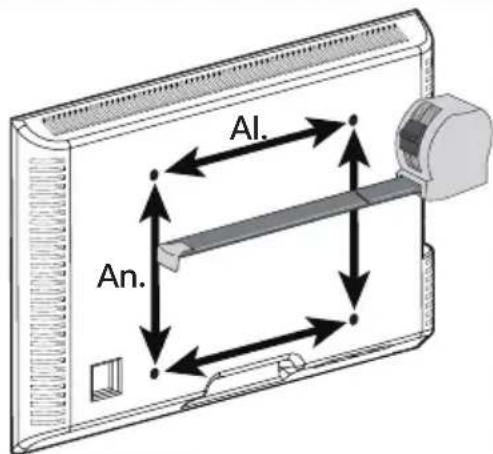

Mida el patron VESA de su televisor:

Minimo: 100 × 100mm / 4 × 4 pulg (An. x Al.)

Maximo: 600 × 400mm / 24 × 16 pulg (An. x Al.)

Si su teovisor no está entre las medidas minimas y maximas, no utilise este producto.

No utilise este producto, si su televisor pesa mas de 99 libras.

99 lbs/ 44.9 kg

Para la instalación de correas de seguridad, deben revisar la construcción de su pared.

NO instalar solo en plac de yeso.

Si este soporte NO es compatible,pongase en contacto con nuestra linea de asistencia技术水平a al [phone] o con el service de atencion al cliente en [e-mail] paraBUSCAR un soporte compatible.

Herramientos necessities (no incluidas)

Para la instalación del soporte de TV

Cinta métrica

Destornillador Phillips

Para la instalacion de correas de seguridad en pesas/muebles de madera y montantes de madera

Cinta métrica
Detector de vigas
Punzón
Lapliz
Taladro
electrico
1/8 pulg (3mm) Broca para madera
Destornillador Phillips

Para la instalación de las correas de seguridad en paredes de hormigón

Cinta métrica
Lapliz

Taladro
electrico

5/16 pulg (8mm) Broca para hormigón
Martillo

Destornillador Phillips

Piezas y herramientos provistas

Advertencia: Este producto contiene piezas pequeñas que pueda representar un ríesgo de atragantamente si se ingieren.

Antes de起初 el montaje, compruebe que todas las piezas estén incluidas e intactas. No utilise piezas danadas o defectuosas. Si necesita piezas de repuestos,pongase en contacto con nuestra linea de asistencia技术水平 [phone] o con el service de atencion al cliente en [e-mail] para encontrar un soporte compatible.

• Tenga en cuenta lo suiviente: Es possible que no necesite usar todos los herrajes incluidos en este envase.

Piezas y herrajes suministrados para el paso 1

Los permos y espaciadores se muestran en tamaño real.
(C1) x4 M4x12mm Perno	(C2) x4 M4x30mm Perno	(D1) x4 M6x15mm Perno	(D2) x4 M6x35mm Perno
(E1) x4 M8x15mm Perno	(E2) x4 M8x35mm Perno	(E3) x4 M8x50mm Perno
(F1) x8 L2.5mm Espaciador	(F2) x4 L10mm Espaciador	(F3) x4 L22mm Espaciador
Pago 1 Sujete los Placa de TV [N] al TV
Selección los Pernos de TV
Su TV solo admite uno de los tamaños.
M6 M8M4
Longitud del tornillo: Compruebe que la rosca encaje correctamente con los tornillos o la las combinaciones de tornillo/espaciator. Se recomienda enganchar las roscas con 5 vueltas comominimum. - Demasiado corto, no sostendra el TV. - Demasiado长大o, dañaré el TV. Demosiado corto Correcto	Demosiado corto Correcto	Demosiado长大o

Tenga en cuenta lo suiviente: Al utilizar espaciadores, es importante tener encee que se pueda utiliser apilados. Si tiene alguna dificultad para compren der el modo de instalacion de los pernos o espaciadores del TV,pongase en contacto connuestra linea de asistencia技术水平 [phone] o con el service de atencion al cliente en [e-mail].

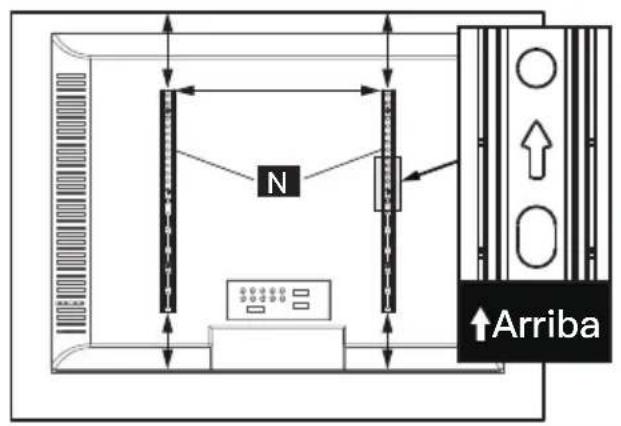

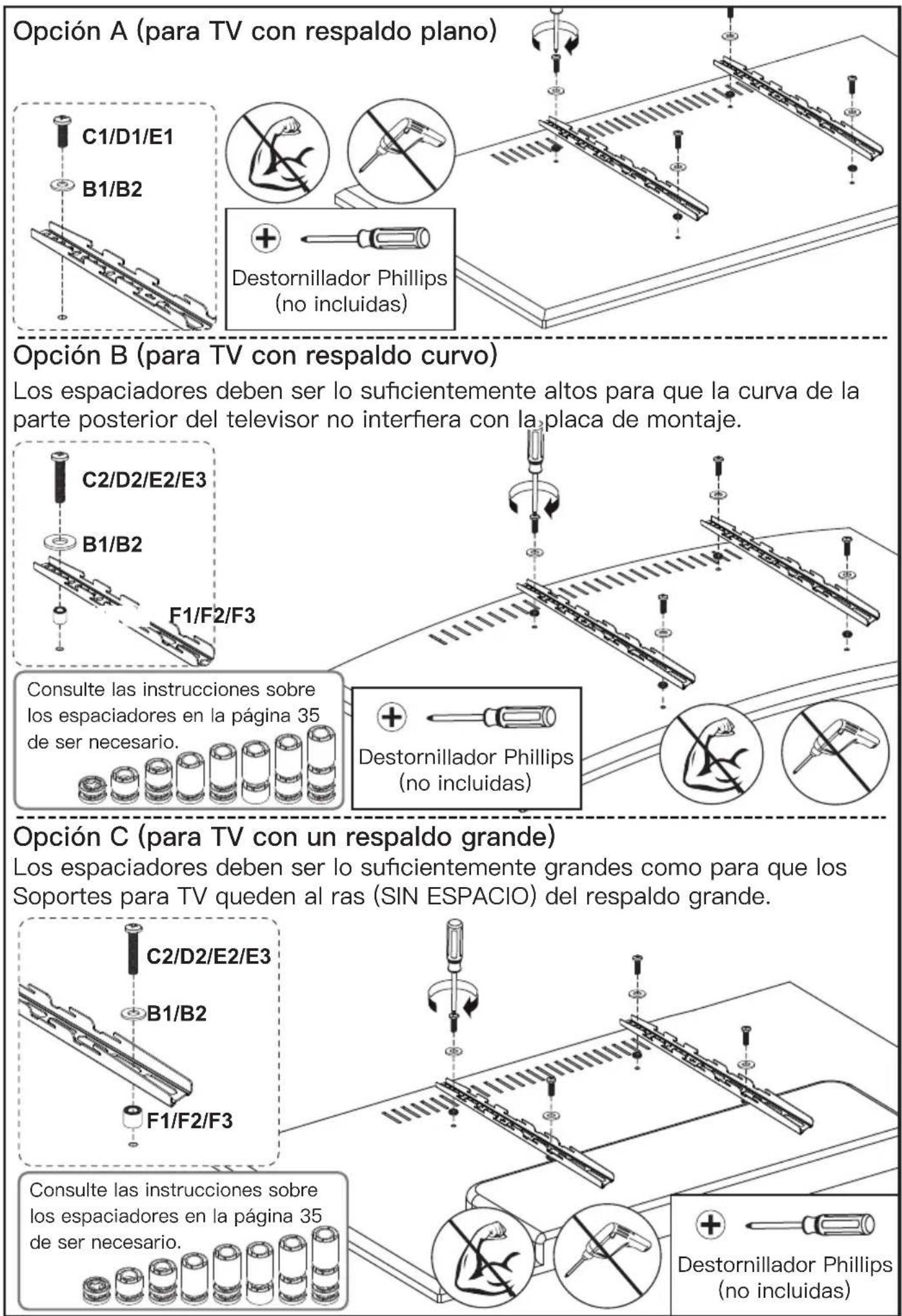

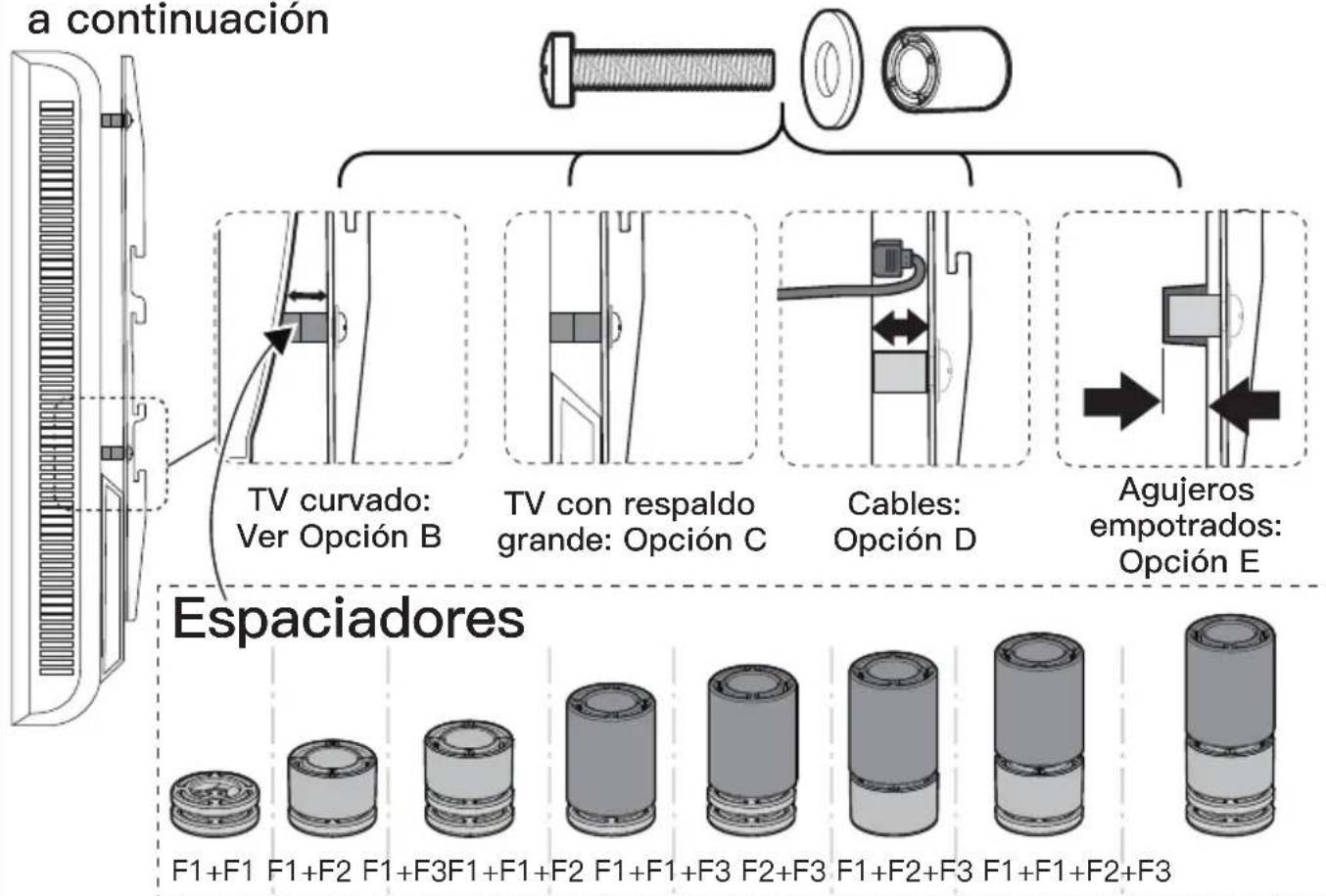

Piezas necessities si tiene un televisor como el que se muestra a continuación

Cuando fije los soportes para TV a la parte posterior del televisor, asegúrese de que las flechas hacía arriba apunten a la parte superior del televisor y estén igualmente centroidas en la parte posterior delismo.

Los soportes de TV tienen "tresubicacionesdealtitude",que determinan la posicion de altitude de su television@m间隙as se fja su TV en el soporte en el paso 5 de la page 41.

Puede elegir la alta adecuada.

Ubicación de la alta #3

Ubicación de la alta #1

Ubicación de la alta #2

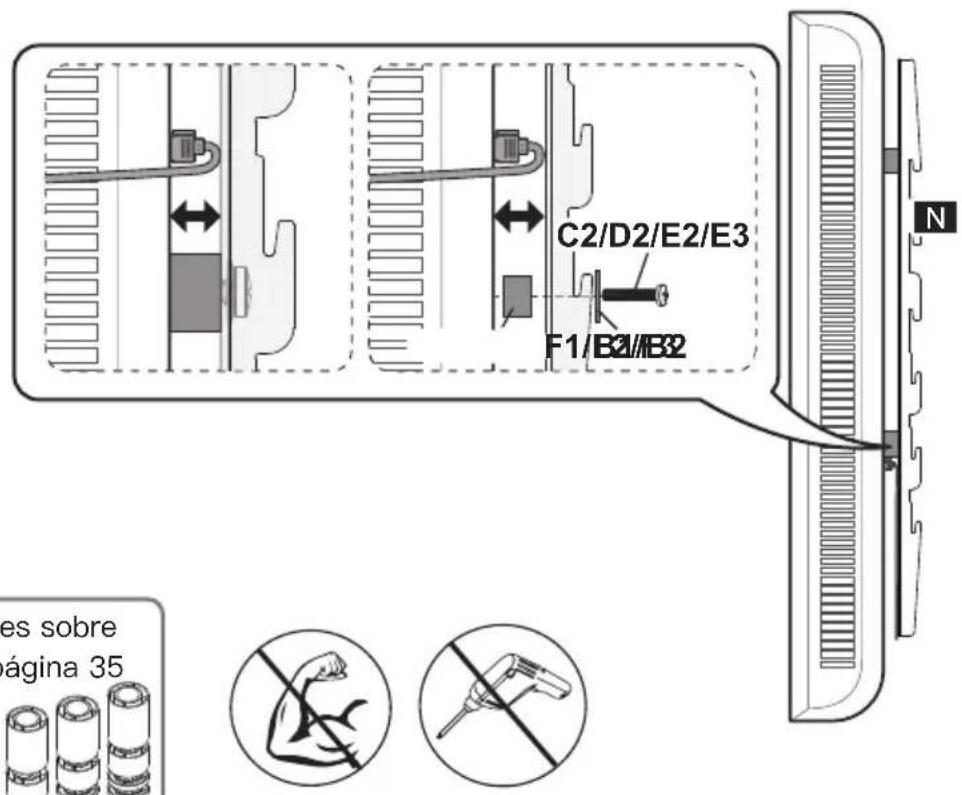

Opacion D (para interferencia de cable)

Para la interferencia, utilise los espaciadores [F1], [F2] y [F3] para formar un espacio adicional entre el TV y el soporte de placar frontal (o placar frontal con extensor).

Destornillador Phillips (no incluidas)

Consulte las instrucciones sobre los espaciadores en la page 35 de ser besoino.

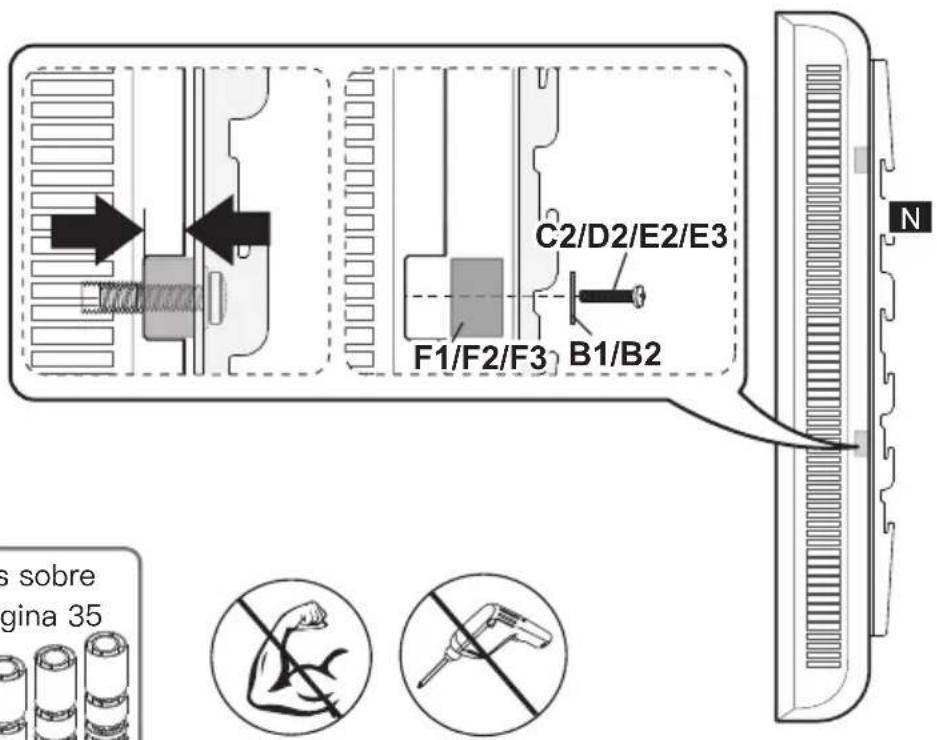

Opinion E (para agujeros empotrados)

El espaciador debe encajar en los agujeros empotrados en la parte trasera del TV para que los soportes del TV estén lo más cerca possible del本身就是.

Consulte las instrucciones sobre los espaciadores en la page 35 de ser besoino.

Piezas y herrajes suministrados para el paso 2

Los pernos se muestran en時間 real.

(W) x6 Almohadillas para las patas

(R) x1
Placa de
resfuerzo

(Y) x1 Anillo de ajuste

(P) x1 Pilar de soporte

(O) x1 Vidrio Templado

(V) x1
5/32 pulg (4mm)
Llave Allen

Paso 2 Ensamblar la base

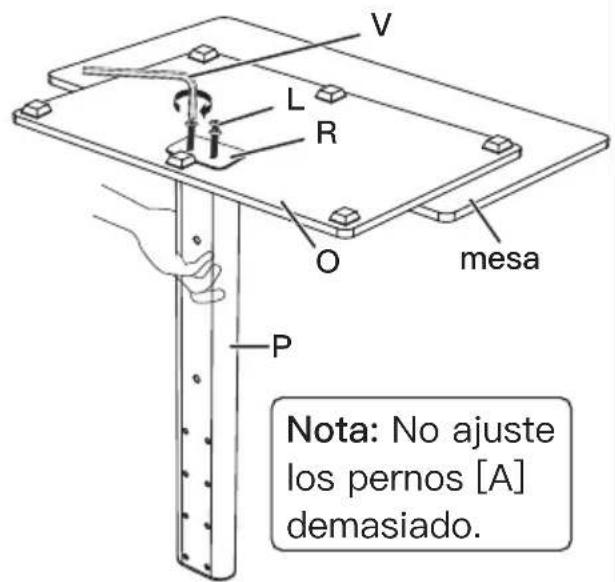

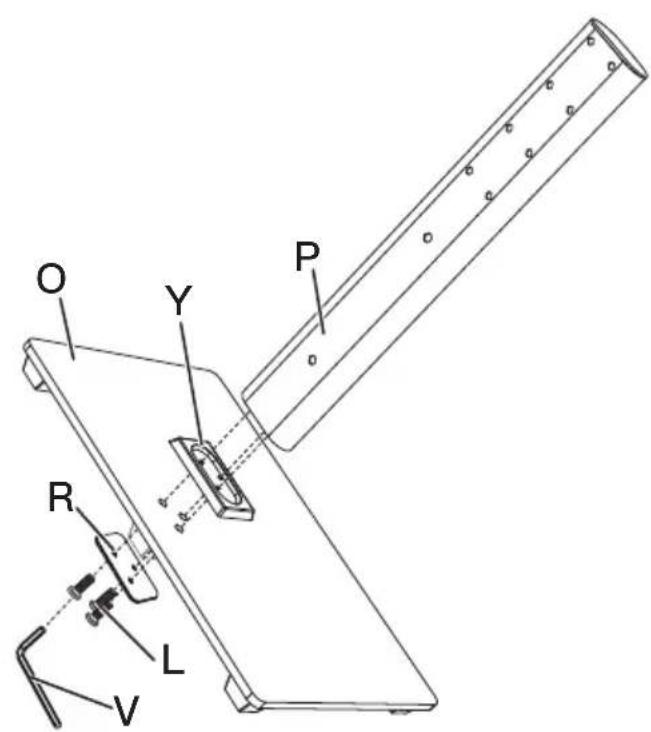

Paso 2-1 Fijar el pilar de soporte [P] a la base de vidrio Templado [O].

Nota: No ajustelos pernos [A]demasiado.

Al instalar el pilar [P], asegúrese de que elazo de la placadefrefuerzo [R] con papel esté orientado hacer la base de cristal [O].

Paso 2-2

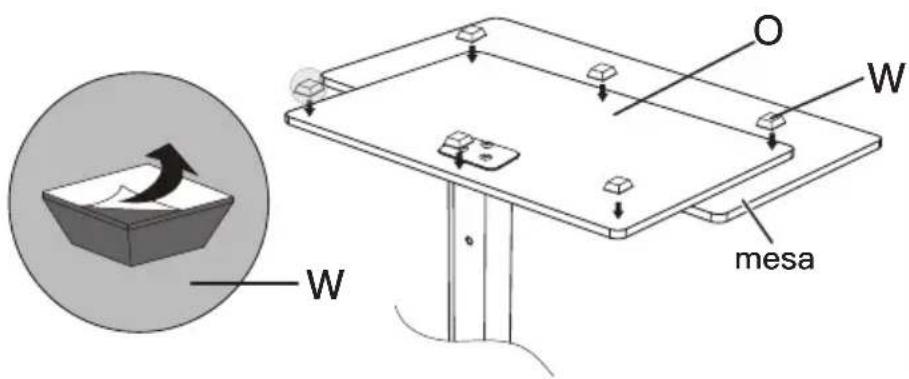

Coloque las Almohadillas de los pies [W] en el lado pintado de la base de vidrio Templado [O] de las esquinas.

Piezas y herrajes suministrados para el paso 3

Los pernos se muestran en的时间里 real.

(S) × 4

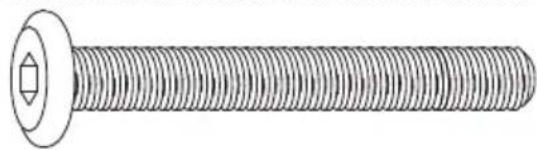

M6x50mm
Perno

(T) × 4
M6x8mm
Perno

(X) × 2
Correa de seguridad

Paso 3 Sujete el Placa de TV [M] al pilar de soporte [P]

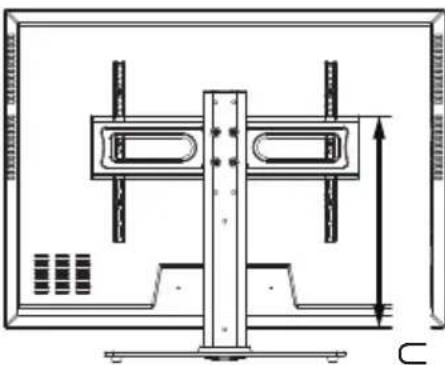

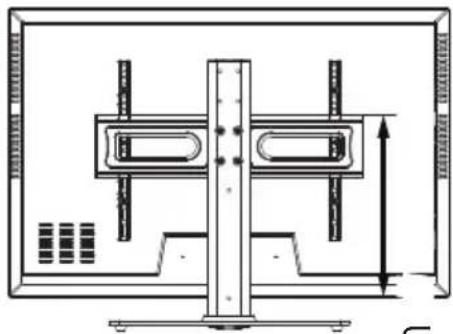

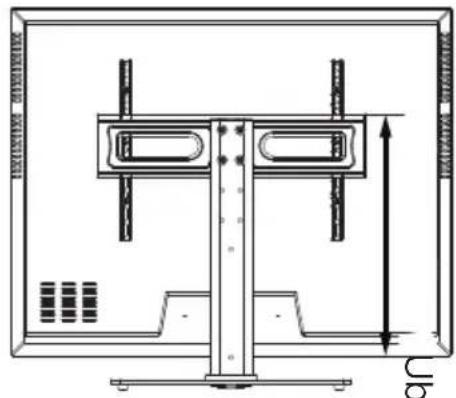

Note: Antes de conectar la placac de montaje del televisor al pilar, mida la distancia desde el gancho superior del soporte para TV hasta la parte inferior del televisor. A continuacion, consulte la tabla seguiente para identificar la ubicacion de montaje recomendada. Para anadir un espacio adicularde 2"entre su televisor y la base,utilice los ganchos inferiores situados en los soportes para TV.Recomendamos siempre utilizinga ubicacion de fijacion mas bajo possible para hacer que el montaje sea mas seguro.

Ubicación de
montaje #1
Ubicación de
montaje #2
Ubicación de
montaje #3

Distancia desde los ganchos de los Soportes para TV hasta la parte inferior del mesmo	Ubicación recomendada de la plac de montaje del televisor
20 1/8 pulg hasta 23 1/2 pulg	Ubicación #1
16 3/4 pulg hasta 20 1/8 pulg	Ubicación #2
Menos de 16 3/4 pulg	Ubicación #3

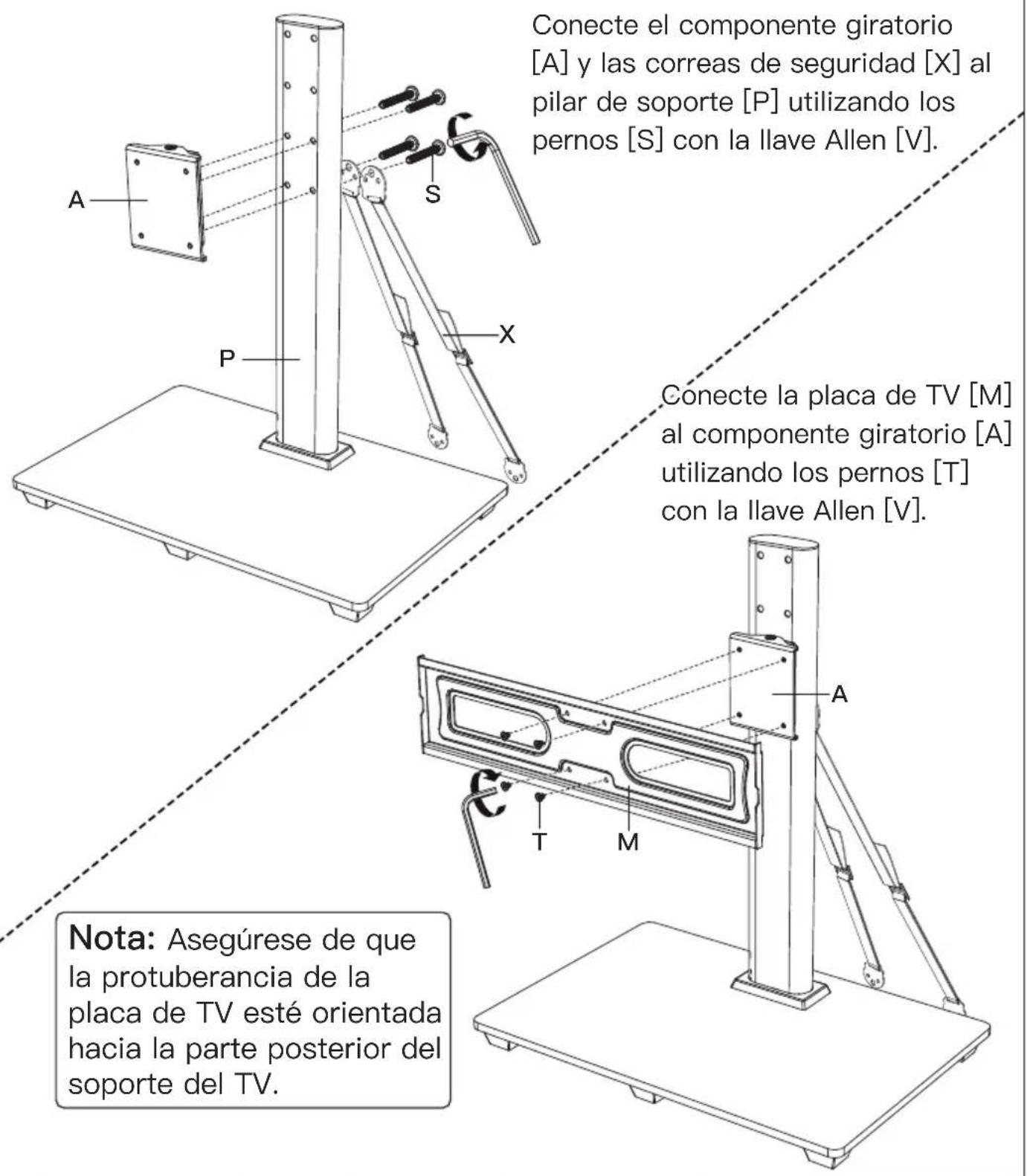

Es possible que necessities可以更好 para este paso

Piezas suministrados para el paso 4

Piezas suministrados para el paso 5

(K1) x2

Cerradura de seguridad

Paso 5 Fije el televisor a la placac de TV [M] y arregle los cables

Recomendamos la asistencia de otra persona en esteayo. El tevelor suepe ser pesado e incómodo de colocar en el soporte. Se recomienda que 2 personas levanten el tevelor por los lados para que couldan ver los+puntos de fijacion.

LosTelevisoresmaspequenosutilizanosganchos superiores

Lostelevisores mas grandesutilizan los ganchos inferiores

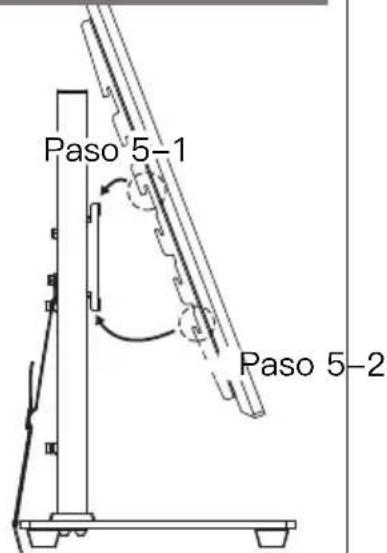

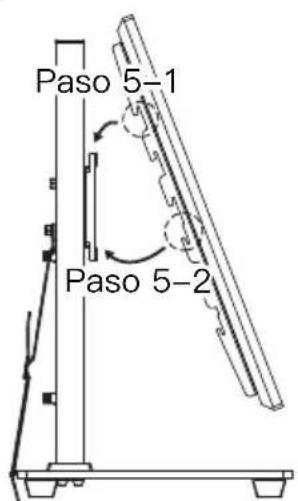

Paso 5-1 Cuelgue el televisor con soportes a la plac de TV.

Paso 5-2 Empujar la parte inferior del teovisor a la placade TV.

Nota: Fije los Soportes para TV a la placac de montaje del televisor en la posicion mas baja que permita que el televisor quepa.

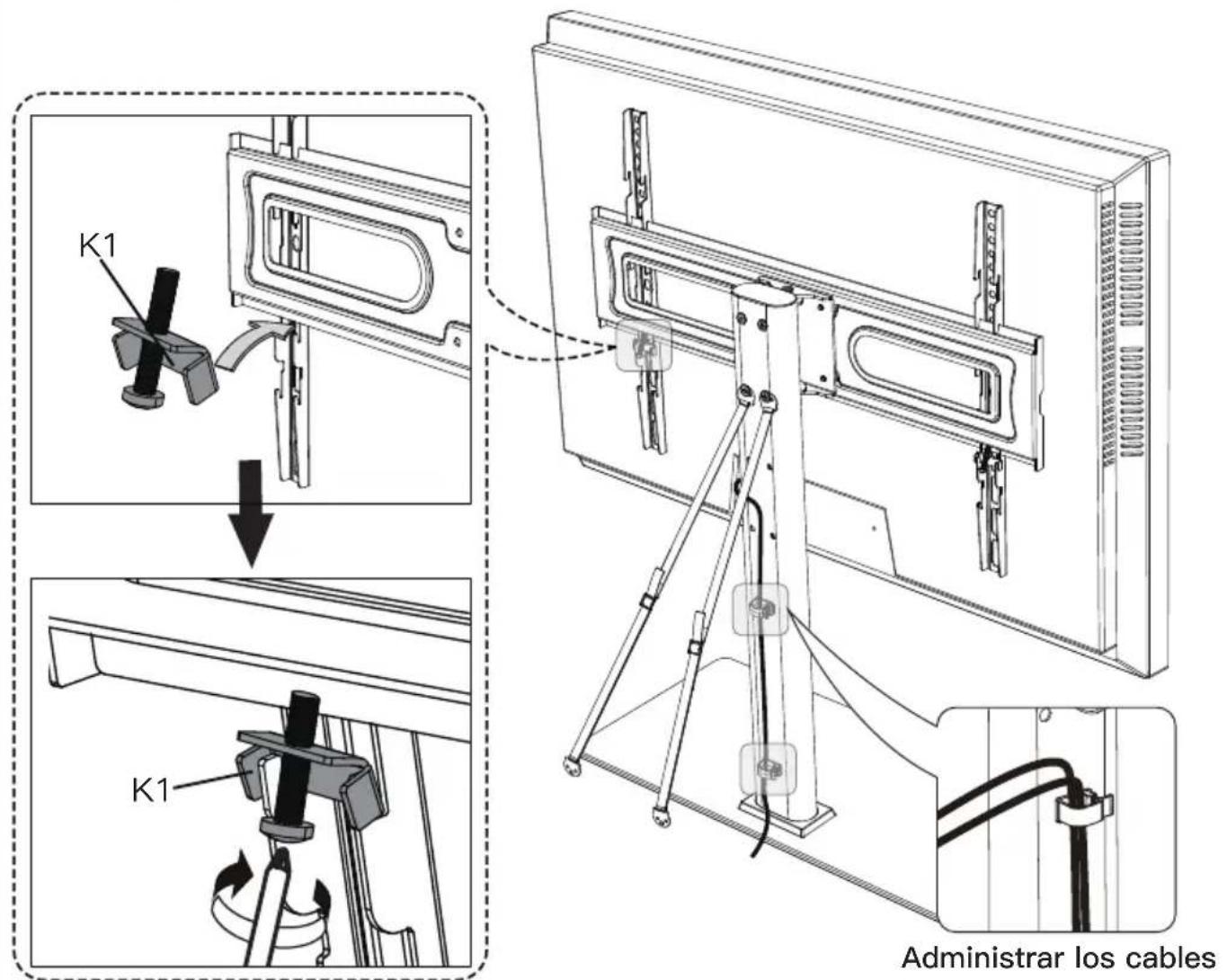

Paso 5-3 Inserte los bloqueos de seguridad [K1] en los ganchos que miran hacía arriba a medio camino hacía la parte inferior del soporte del telector. Tenga en cuenta que este es el lugar donde la parte inferior del soporte del telector se incluye con la parte inferior de la placal del telector. A continuación, apriete los tornillos del Bloqueo de sécurité [K1] hasta que los tornillos toquen la placal del telector.

Nota: Asegürese de que el perno está ajustado detrás de la placademontaje del televisor.

herrajes suministrados para el paso 6A

Para la instalacion en los muebles de madera/montantes de madera.

Tornillo M5X25mm Tornillo M5X60mm M5 Arandela(BK)

Asegure las correas de seguridad con el soporte de TV contra la pared

Nota: Le recomendamos que utilise las correas de seguridad incluidas para que la instalacion sea lo más segura possible. Al hacerlo, reducirá en gran medida la posibiliidad de que el televisor se caiga.

Para la instalación de muebles de madera, siga el PASO 6A.

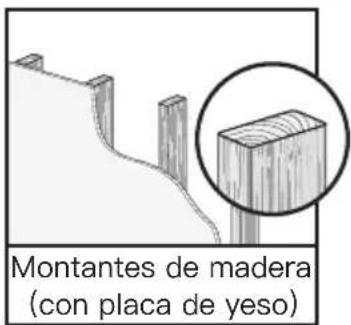

Para la instalación en montantes de madera, siga el PASO 6B.

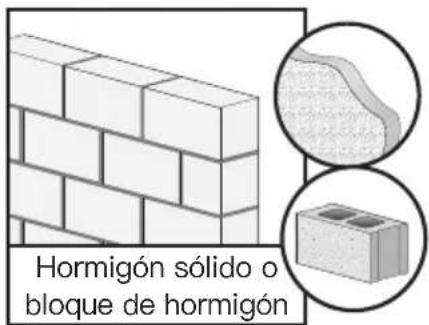

Para la instalación en hormigón solido o en bloques de hormigón, siga el PASO 6C.

Paso 6A

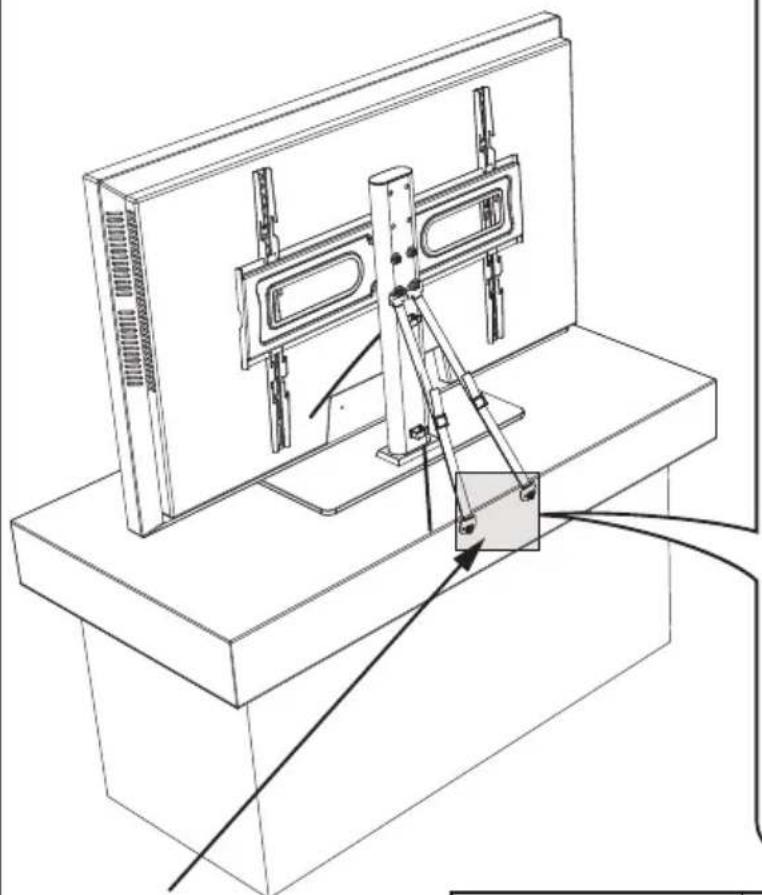

Para la instalación en los muebles de madera

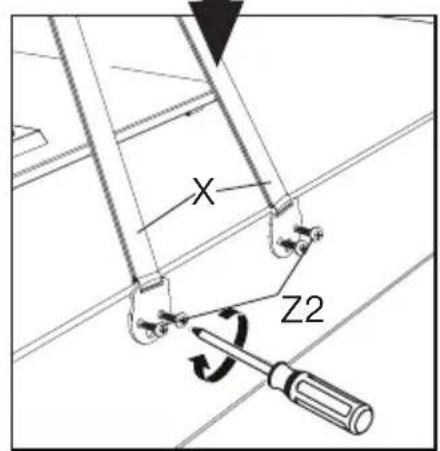

NO UTILICE EL ANCLA [Z4] EN ESTE PASO!

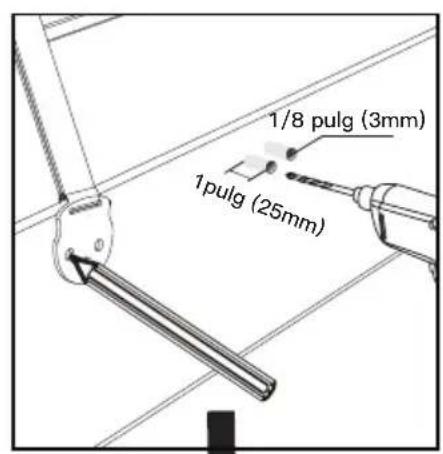

Nota: Es necessario perforar un agujero de antemano para evitar que la madera se parta. Tenga cuidado de no danar sus muebles.

Precaución: La superficie de montajeDebe tener un grosor mayor a 25~mm

Se recomienda que las correas de seguridad se monten a una distancia minima de 12 pulg.

Lapiz (no incluidas)

Destornillador Phillips (no incluidas)

1 pulg (25mm)

1/8 pulp (3mm)

Paso 6B

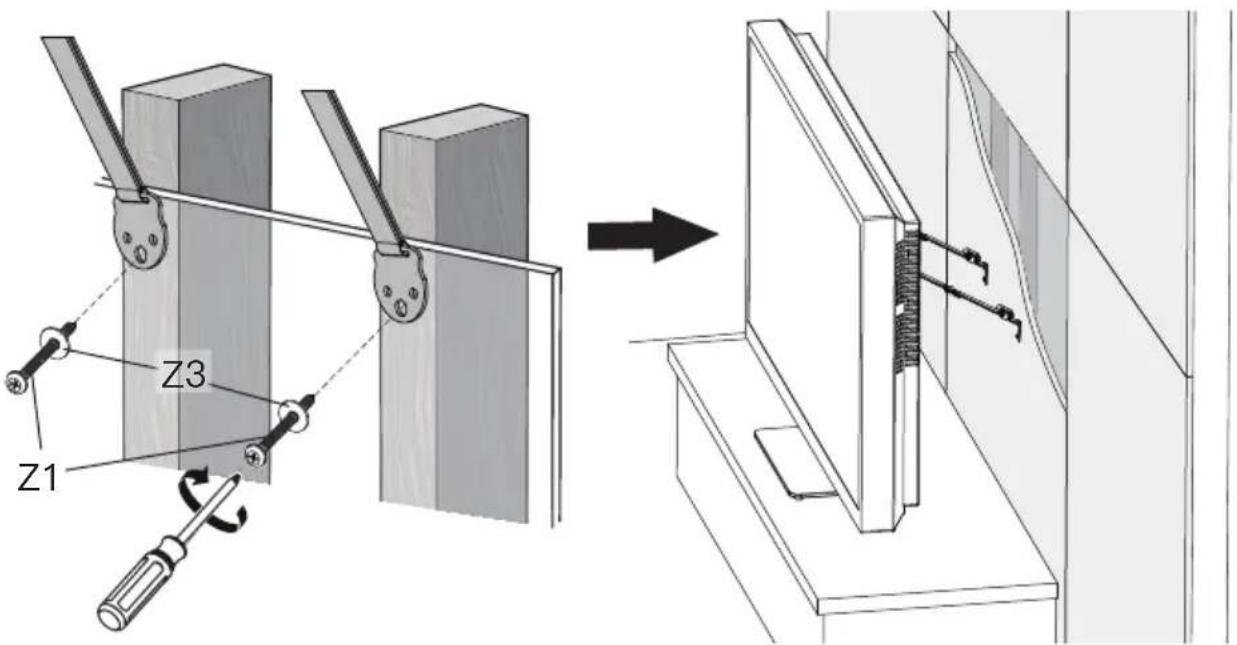

Para una instalación de estructura de madera

NO UTILICE EL ANCLA [Z4] EN ESTE PASO!
- Cualquier material que cubra la pared no debe superar los 16mm
- Tamanío nominal de los montantes de madera:comings 51 × 102 ~mm minimo 38 × 89 ~mm .

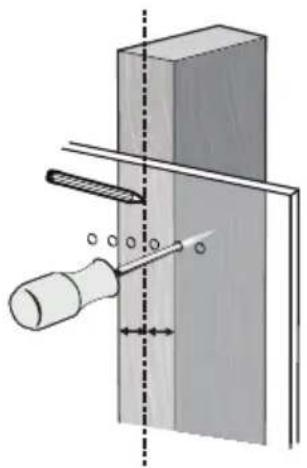

- El centro de los montantes debe verificarse utilizing un punzón o un localizador de montantes.

0

Lapiz (no incluidas)

Punzón (no incluidas)

Detector de vivas (no incluidas)

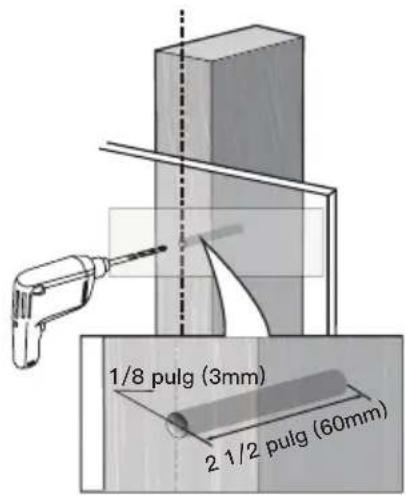

1/8 pulg (3mm) Broca para madera

Nota: Cada correa debe ser montada en un montante separado.

Destornillador Phillips (no incluidas)

herrajes suministrados para el paso 6C
Tornillo M5X60mm M5 Arandela(BK) Z1 x2 Z3 x2 Anclas de pared 8x50mm Z4 x2
Paso 6C	Para la instalación en hormigón solido o en bloques de hormigón
● Debe utilizes el anclas de pared [Z4] para este paso. ● Cualquier material que cubra la pared no debe superar los 16 mm. ● Espesor minimo del hormigón solido: 203 mm. ● Tamanío minimo del bloque de hormigón: 203 x 203 x 406 mm. ● No perforar nunca el mortero entre bloques.
Lápiz (no incluidas)
5/16 pulg (8mm) 29/16 pulg (65mm) Z4
Martillo (no incluidas)	5/16 pulg (8mm) Broca para hormigón
Z3 Z1	Destornillador Phillips (no incluidas)

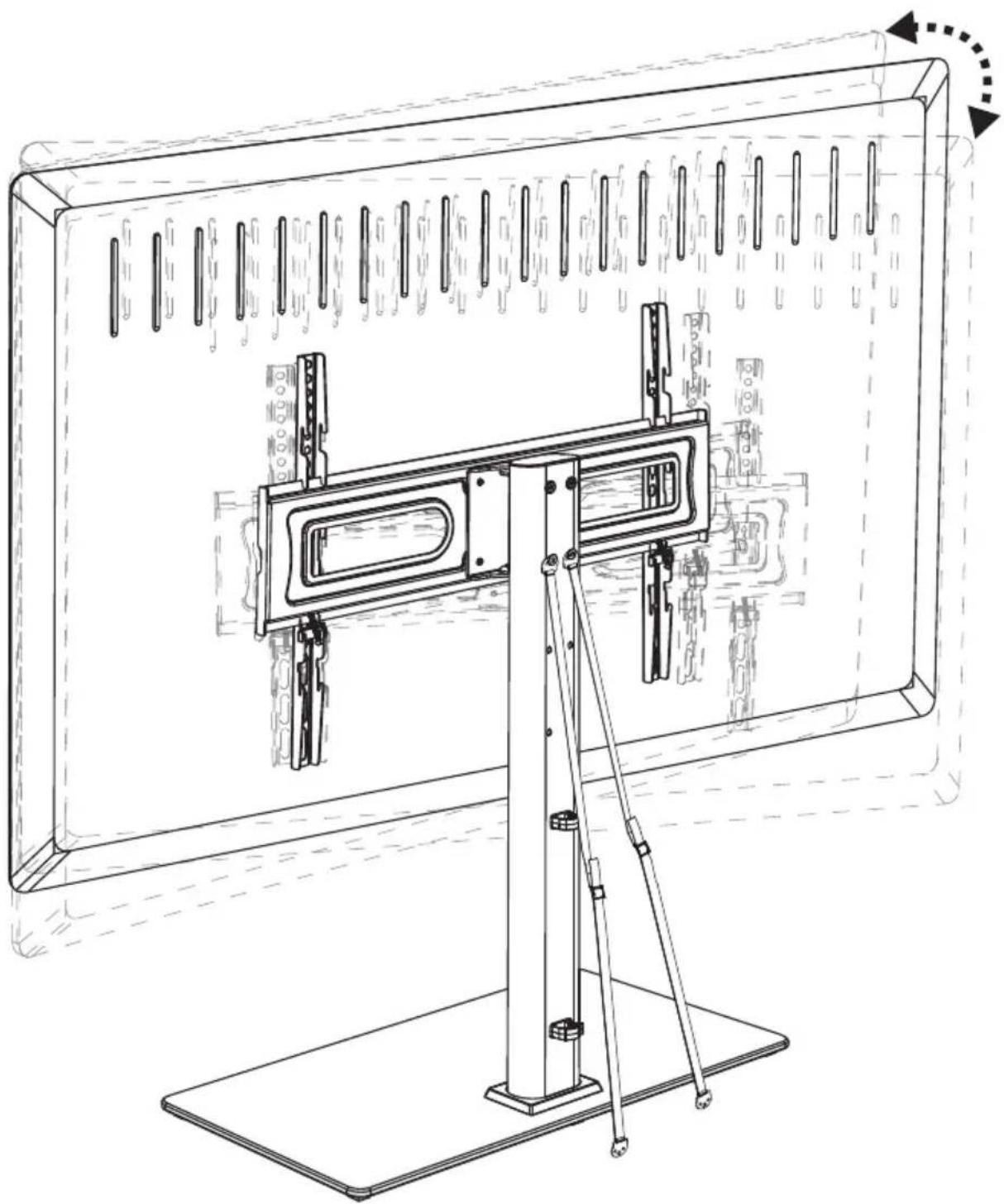

Paso 7 Ajuste del giro

Si es Neededo, la plac de TV o el tevisor se pueda girar manualmente.

ERGOAV
