MANUAL DE USUARIO ERTSX1-01B ErgoAV

INFORMACIÓN IMPORTANTE DE SEGURIDAD

PRECAUCIÓN: ¡Evite posibles lesiones y daños materiales!

No utilice este producto con ningún fin que no sea el especificado explícitamente en este manual. No supere la capacidad de peso. No nos hacemos responsables de posibles daños o lesiones causados por un montaje incorrecto, errores de ensamblaje o uso inadecuado.

Lea todas las instrucciones detenidamente antes de proceder a la instalación. Si no comprende las instrucciones o tiene alguna duda o consulta, Póngase en contacto con nuestra línea de asistencia técnica al (877) 419–7832 o con el servicio de atención al cliente en [e-mail].

Antes de empezar, debemos asegurarnos de que este soporte sea el indicado para usted.

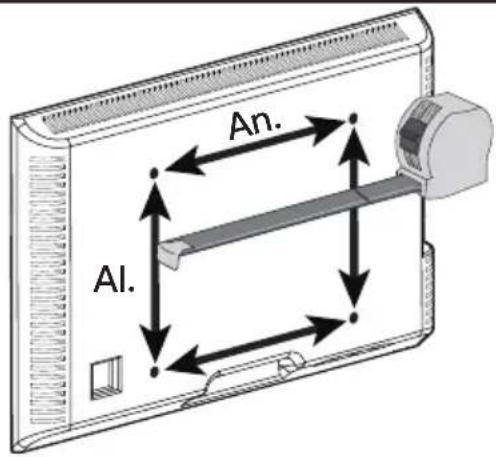

Mida el patrón VESA de su televisor:

Mínimo: 200x200mm/7.9x7.9 pulg (An. x Al.)

Máximo: 800x400mm/31.5x15.7 pulg (An. x Al.)

Si su televisor no está entre las medidas mínimas y máximas, no utilice este producto.

An. Al.

No utilice este producto, si su televisor pesa más de 110 libras.

110libras 49.9kg

Para la instalación de correas de seguridad, deberá revisar la construcción de su pared.

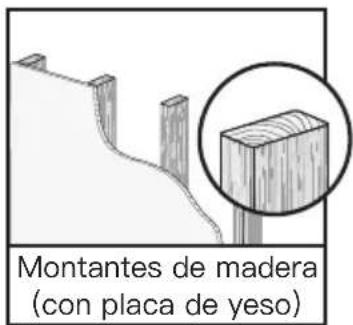

Montantes de madera (con placa de yeso)

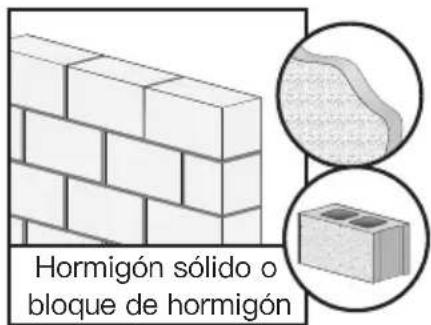

Hormigón sólido o bloque de hormigón

NO instalar solo en placa de yeso.

Si este soporte de televisor NO es compatible, póngase en contacto con nuestra línea de asistencia técnica al (877) 419–7832 o con el servicio de atención al cliente en [e-mail] para encontrar un producto compatible.

Herramientas necesarias (no incluidas)

Para la instalación del soporte de TV

Cinta métrica
Destornillador Philips

Para la instalación de correas de seguridad en mesas/muebles de madera y montantes de madera

Cinta métrica

Detector de vigas

Punzón

Lápiz

Taladro

1/8 pulg (3mm) Broca para madera

Destornillador Philips

Para la instalación de las correas de seguridad en paredes de hormigón

Cinta métrica

Lápiz

Taladro

5/16 pulg (8mm) Broca para hormigón Martillo

Destornillador Philips

Piezas y herramientas provistas

⚠ ADVERTENCIA: Este producto contiene piezas pequeñas que pueden representar un riesgo de atragantamiento si se ingieren.

Antes de iniciar el montaje, compruebe que todas las piezas estén incluidas e intactas. No utilice piezas dañadas o defectuosas. Si necesita sustituir alguna pieza, Póngase en contacto con nuestra línea de asistencia técnica al (877) 419–7832 o con el servicio de atención al cliente en [e-mail].

- Tenga en cuenta lo siguiente: Es posible que no necesite usar todos los herrajes incluidos en este envase.

Piezas y herrajes suministrados para el paso 1

NOTA: El perno se muestra a escala real.

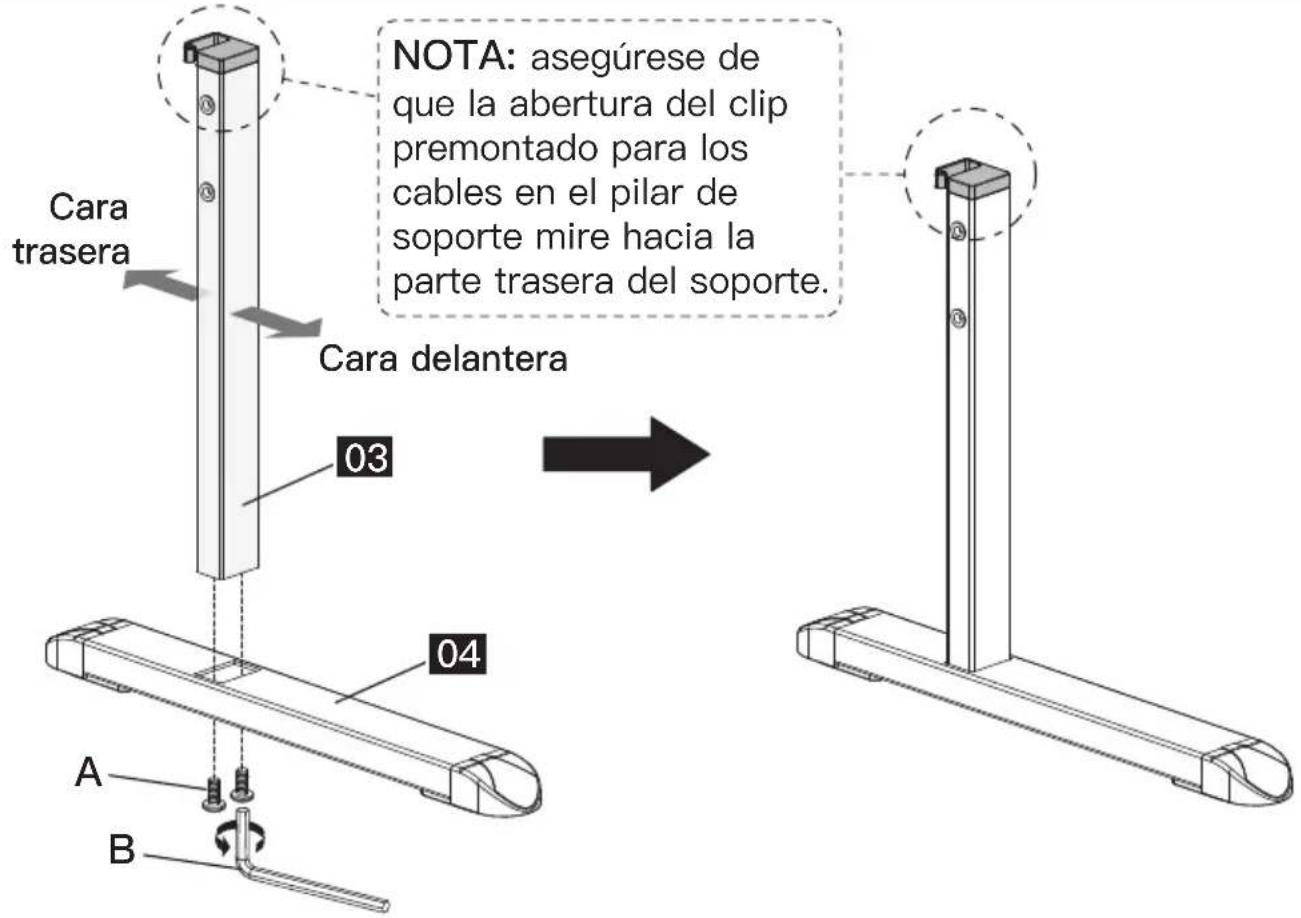

Paso 1 Conectar el pilar de soporte a la base

Cara trasera NOTA: asegúrese de que la abertura del clip premontado para los cables en el pilar de soporte mire hacia la parte trasera del soporte. Cara delantera 03 04 A B

Piezas y herrajes suministrados para el paso 2

NOTA: El perno se muestra a escala real.

M5x12mm Perno

(A) × 4

01 x2
Soporte superior para el televisor

(F) ×1
5/32 pulg (4mm)

Llave Allen

02 x2
Soporte inferior para el televisor

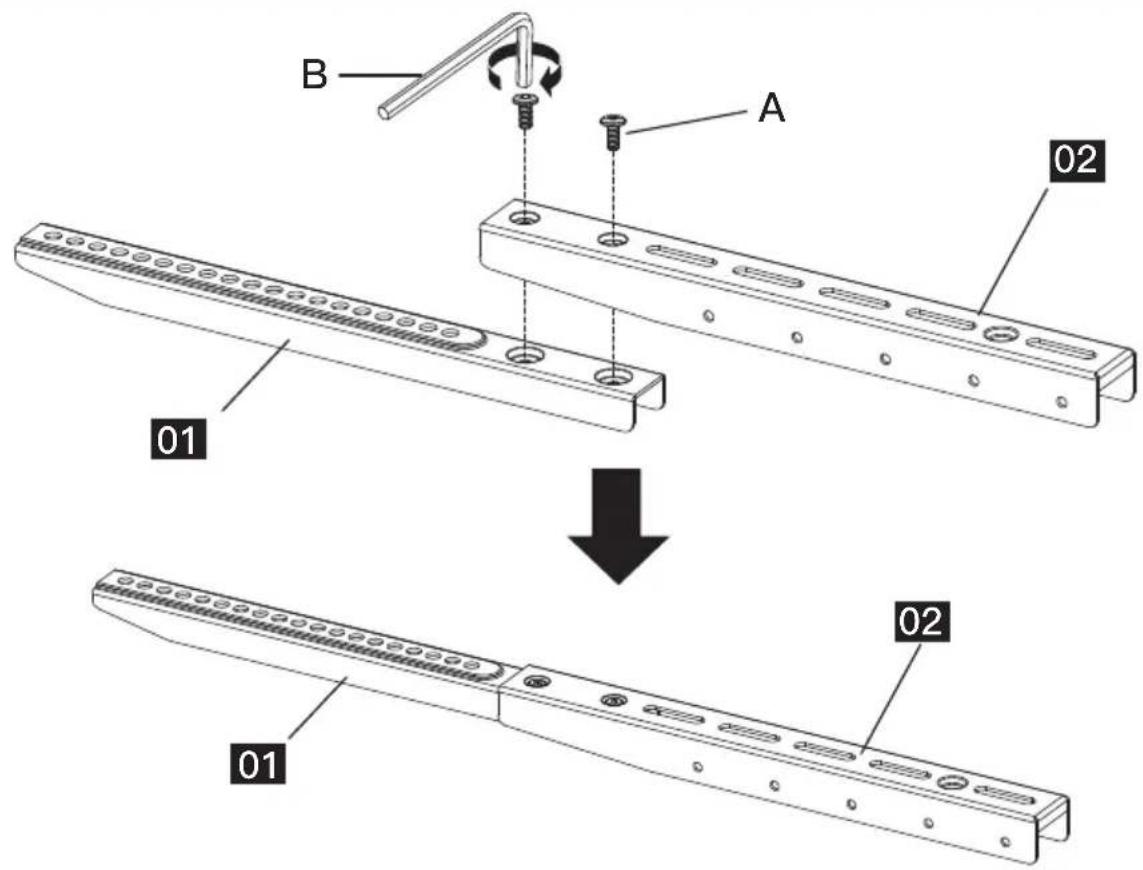

Paso 2 Montar los soportes para el televisor

B A 02 01 02 01

Piezas y herrajes suministrados para el paso 3

(P) x2 Correa de seguridad

Nota: Los pernos y espaciadores se muestran a escala real.

(C1) x4 M6x15mm Perno

(E3) x4
L22mm
Espaciador

Paso 3 Sujete los soportes del televisor [3] y correas de seguridad [P] al televisor

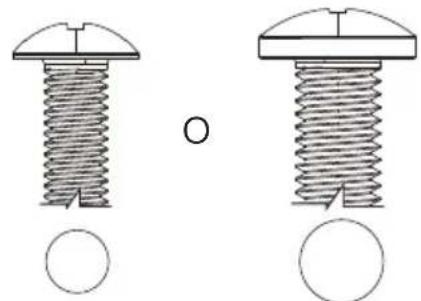

Seleccione los perno para el TV.

Su televisor solo admite uno de los tamaños de perno.

Longitud del perno: Compruebe que la rosca encaje correctamente con los pernos o la las combinaciones de pernos/espaciador. Se recomienda enganchar las roscas con 5 vueltas como mínimo.

• Demasiado corto, no sostendrá el televisor.
• Demasiado largo, dañará el televisor.

Demasiado corto Correcto Demasiado largo

TENGA EN CUENTA LO SIGUIENTE: Al utilizar espaciadores, es importante tener en cuenta que se pueden utilizar apilados. Si tiene alguna dificultad para entender cómo se instalan los pernos para el TV o los espaciadores, Póngase en contacto con nuestra línea de asistencia técnica al (877) 419–7832 o con el servicio de atención al cliente en [e-mail].

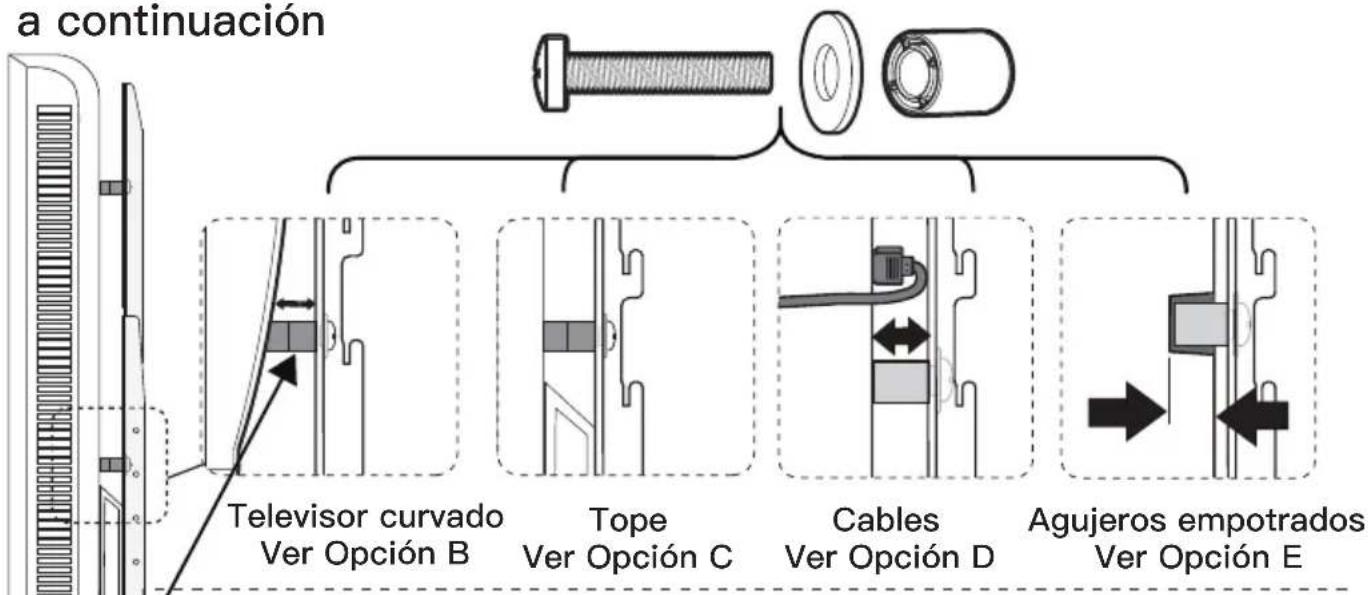

Piezas necesarias si tiene un televisor como el que se muestra a continuación


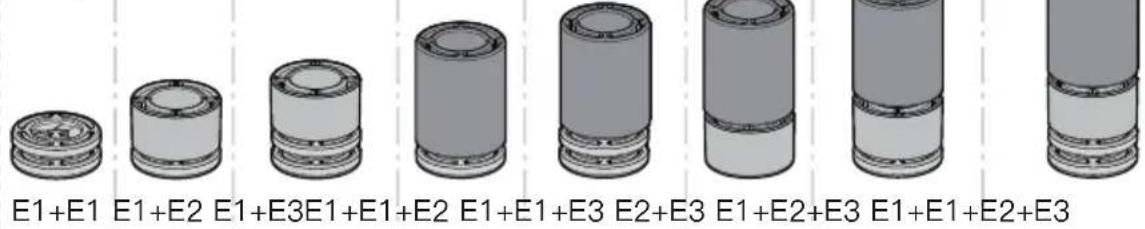

Espaciadores

E1+E1 E1+E2 E1+E3 E1+E1+E2 E1+E1+E3 E2+E3 E1+E2+E3 E1+E1+E2+E3

01 02 P

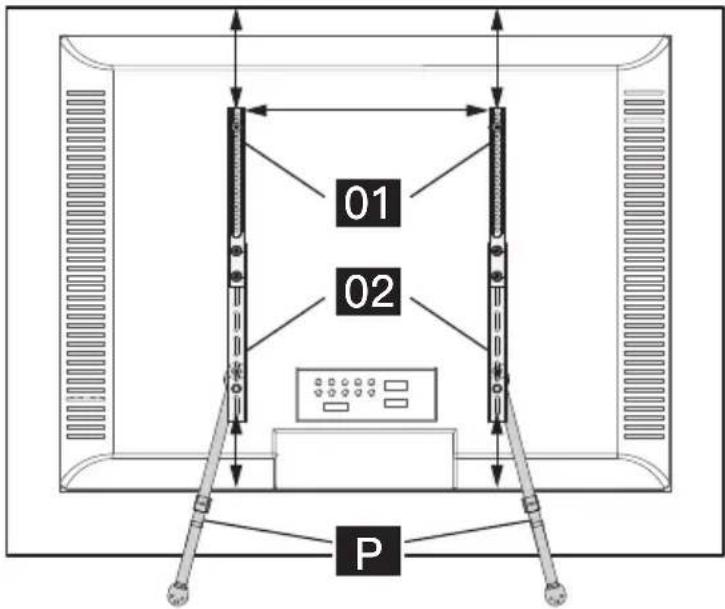

Cuando fije los soportes para TV a la parte posterior del televisor, asegúrese de que las flechas hacia arriba apunten a la parte superior del televisor y estén igualmente centradas en la parte posterior del mismo.

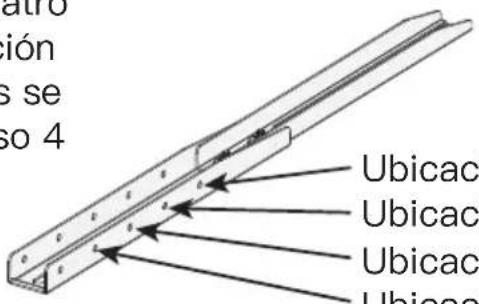

Los Soportes para TV tienen "cuatro alturas", que determinan la posición de altura de su televisor mientras se fija su TV en el soporte en el paso 4 de la página 36.

Puede elegir la altura adecuada.

Ubicac Ubicac Ubicac Ubicac

Ubicación de la altura #1

Ubicación de la altura #2

Ubicación de la altura #3

Ubicación de la altura #4

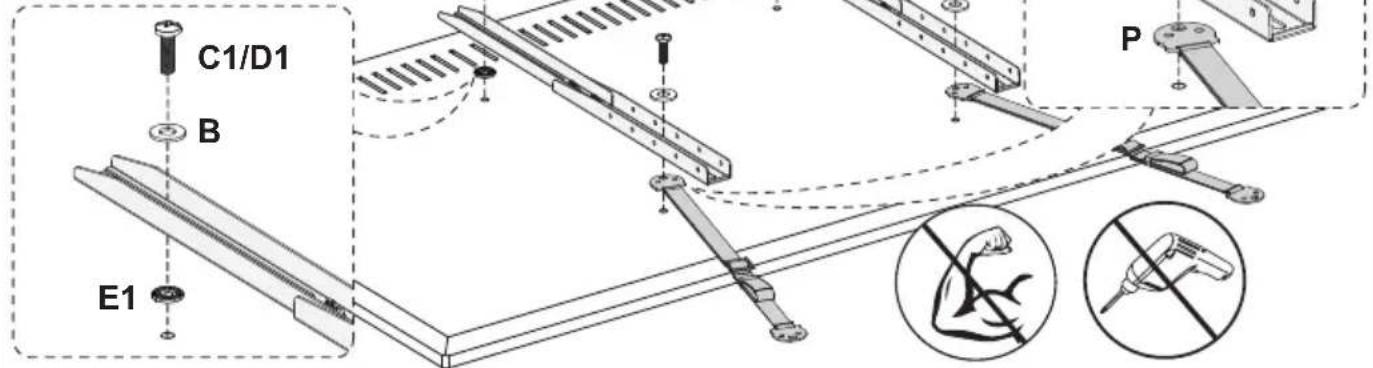

Opción A (Para televisores con la parte trasera plana)

Añada un espaciadores [E1] en el orificio VESA superior para que los Soportes para TV queden al ras (SIN SEPARACIÓN) cuando se coloquen las correas de seguridad.

C1/D1 B E1 P

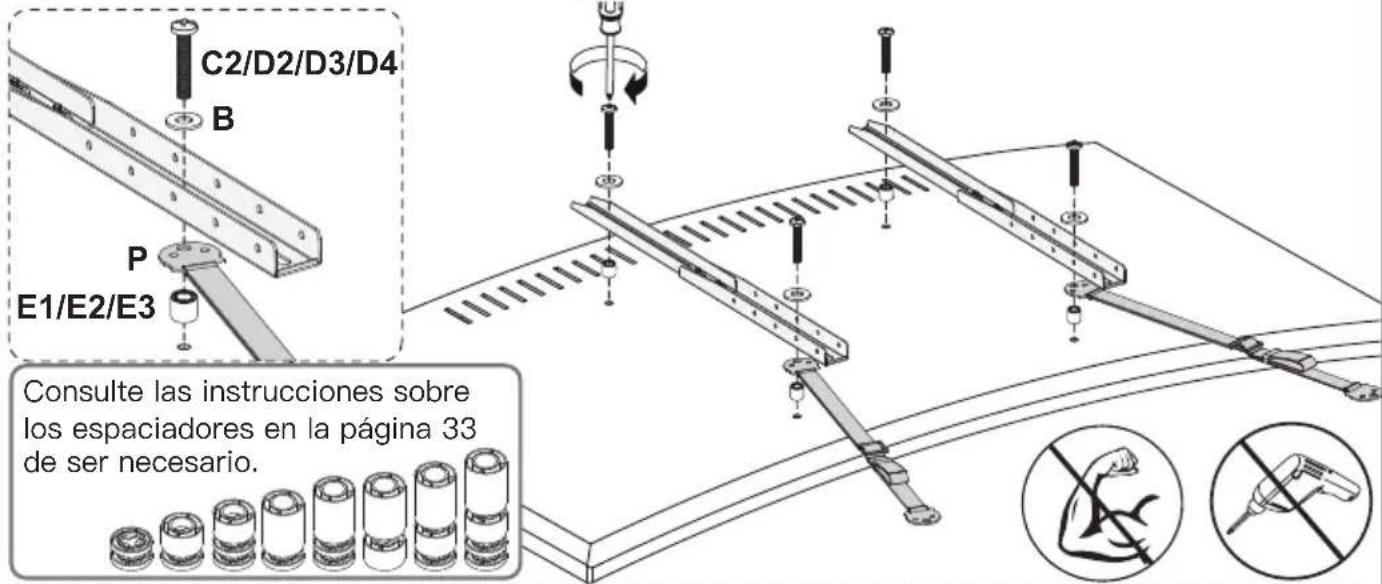

Opción B (Para televisor con parte trasera curva)

C2/D2/D3/D4 B P E1/E2/E3 Consulte las instrucciones sobre los espaciadores en la página 33 de ser necesario.

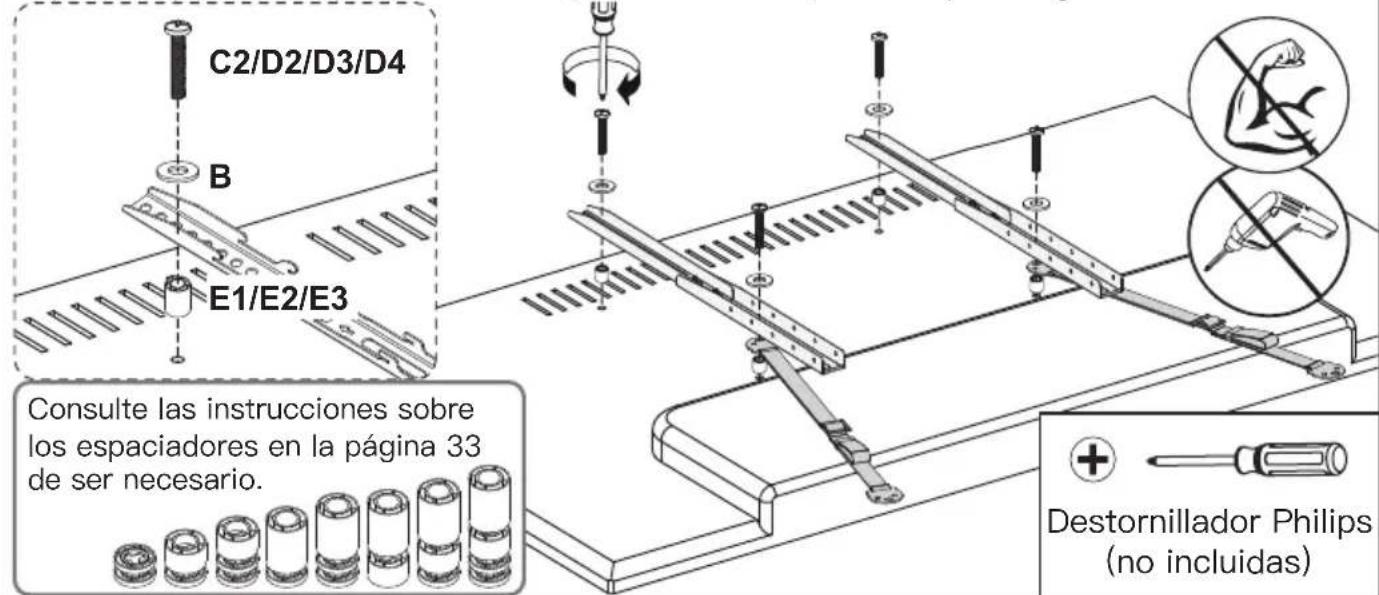

Opción C (Para televisores con parte trasera saliente)

Los espaciadores deben ser lo suficientemente grandes como para que los Soportes para TV queden al ras (SIN ESPACIO) del respaldo grande.

C2/D2/D3/D4 B E1/E2/E3 Consulte las instrucciones sobre los espaciadores en la página 33 de ser necesario. Destornillador Philips (no incluidas)

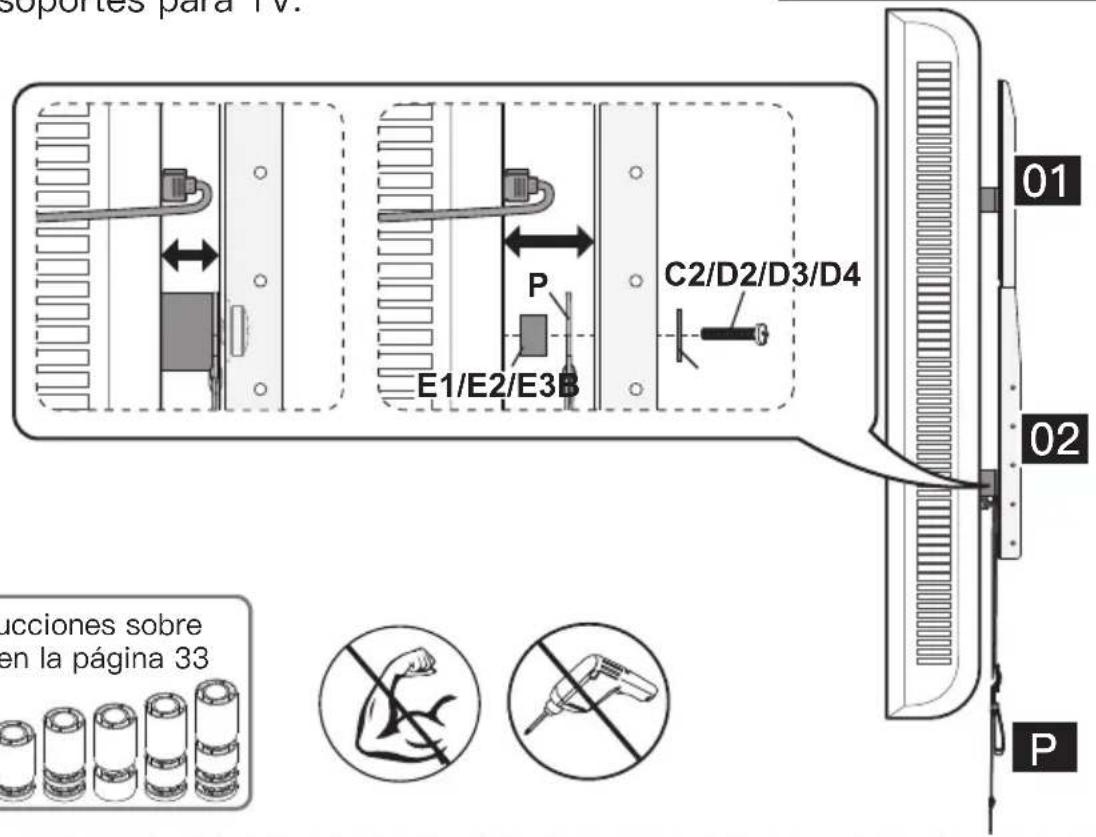

Opción D (para televisor con interferencia de cables)

Para la interferencia de cables, utilice los espaciadores [E1], [E2] y [E3] para crear un espacio extra entre el televisor y los soportes para TV.

Destornillador Philips (no incluidas)

soportes para TV. 01 02 P C2/D2/D3/D4 E1/E2/E3B ucciones sobre en la página 33 P

Consulte las instrucciones sobre los espaciadores en la página 33 de ser necesario.

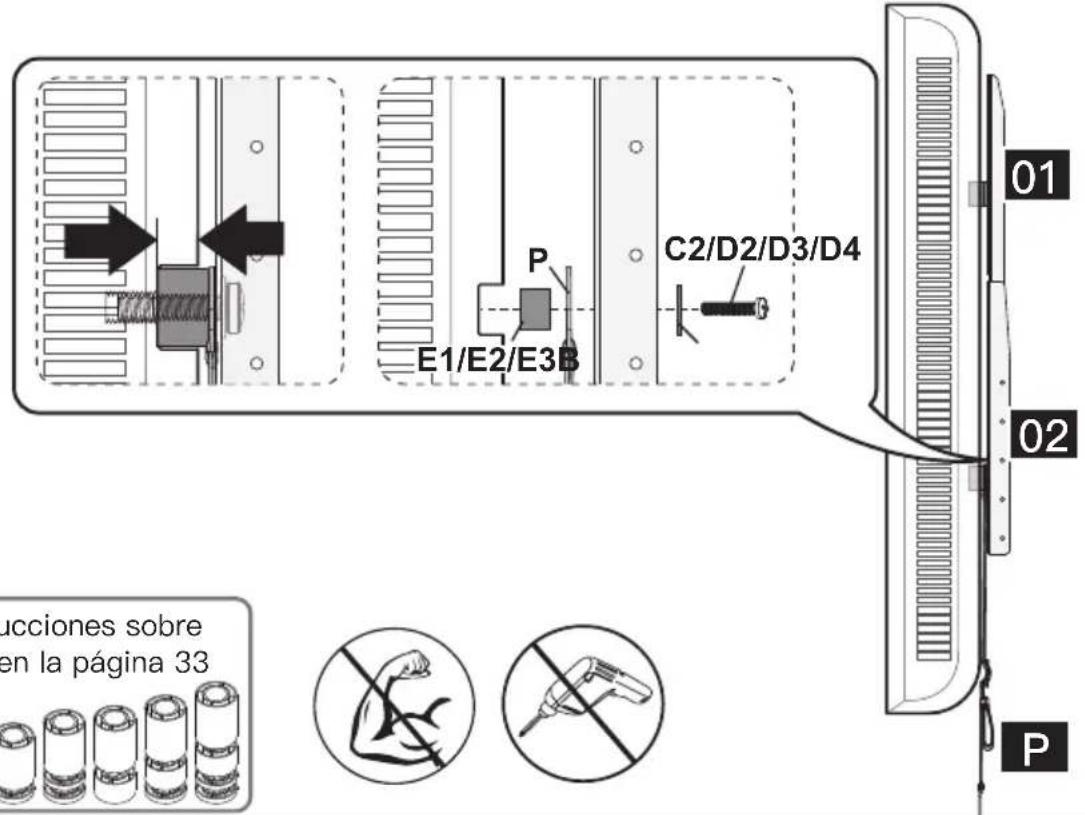

Opción E (Para agujeros empotrados)

El espaciador debe rellenar los agujeros empotrados en la base del televisor para que los soportes para TV estén lo más cerca posible del mismo.

E1/E2/E3B P C2/D2/D3/D4 01 02 P ucciones sobre en la página 33

Consulte las instrucciones sobre los espaciadores en la página 33 de ser necesario.

necesario.

Piezas y herrajes suministrados para el paso 4

NOTA: El perno se muestra a escala real.

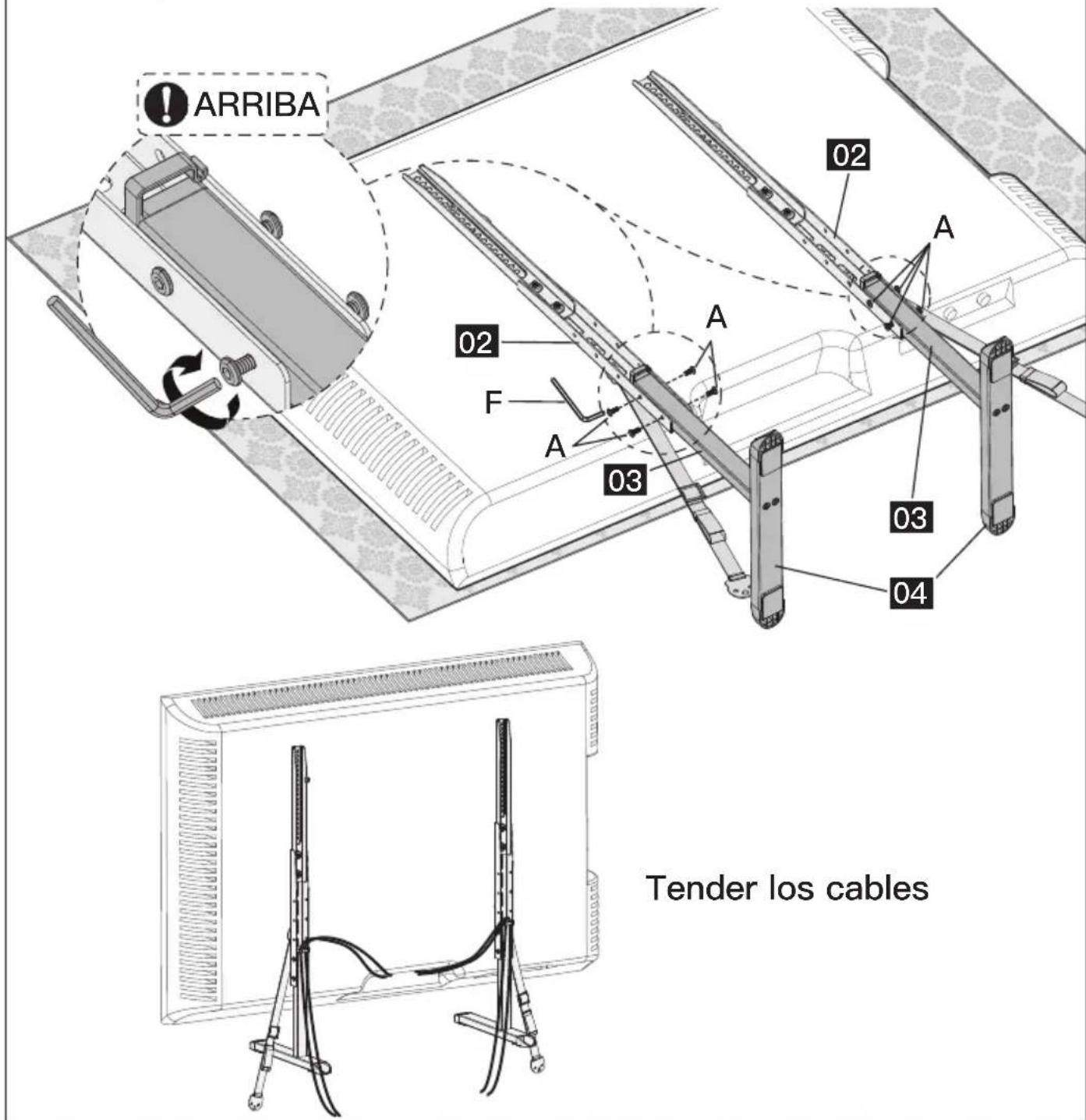

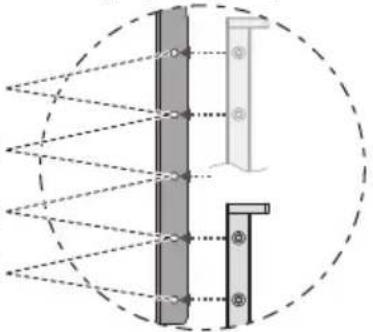

Paso 4 Fije el pilar de soporte [03] al televisor y arregle los cables

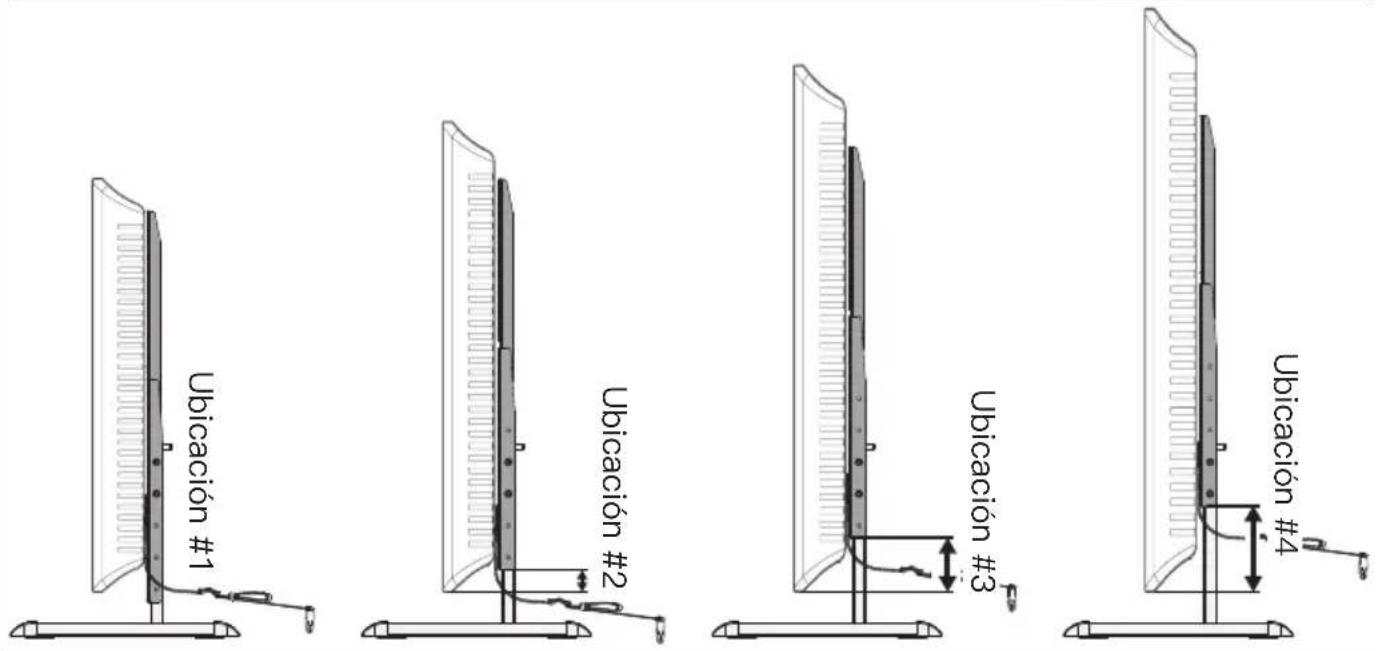

NOTA: Antes de fijar el pilar de soporte [03] al televisor, mida la distancia desde el extremo inferior del Soporte para TV hasta la parte inferior del televisor. A continuación, consulte la tabla siguiente para identificar la ubicación de montaje recomendada. Para añadir un espacio adicional de 2" entre su televisor y la base, utilice los ganchos inferiores situados en los soportes para TV. Recomendamos siempre utilizar la ubicación de fijación más baja posible para hacer que el montaje sea más seguro.

Lugar de montaje #1 Lugar de montaje #2 Lugar de montaje #3 Lugar de montaje #4

Distancia desde el extremo inferior del Soporte para TV hasta la parte inferior del televisor	Lugar de montaje recomendado
Menos de 0 (El Soporte para TV excede la parte inferior del televisor)	Ubicación #1
0 hasta 1 1/5 pulg	Ubicación #2
1 1/5 pulg hasta 3 1/5 pulg	Ubicación #3
3 1/5 pulg hasta 5 1/5 pulg	Ubicación #4

Ubicación #1 Ubicación #2 Ubicación #3 Ubicación #4

1. Alinee los orificios del pilar de soporte con los del soporte para el televisor.
2. Inserte los 4 pernos en los orificios alineados.
3. Apriete los 4 pernos para sujetar el pilar de soporte al soporte para el televisor. ADVERTENCIA: es posible apretar los 4 pernos hasta que están todos inser- tados completamente en los orificios.

ARRIBA 02 A 02 F A 03 03 04 Tender los cables

Herrajes suministrados para el paso 5A

Para la instalación en los muebles de madera/montantes de madera.

Z1 x2

Tornillo M5X25mm Tornillo M5X50 Arandela(BK)

Z2 x4

Z3 x2

Asegure las correas de seguridad con el soporte de TV contra la pared

NOTA: Le recomendamos que utilice las correas de seguridad incluidas para que la instalación sea lo más segura posible. Al hacerlo, reducirá en gran medida la posibilidad de que el televisor se caiga.

Para la instalación de muebles de madera, siga el PASO 5A

Para la instalación en montantes de madera, siga el PASO 5B

Para la instalación en hormigón sólido o en bloques de hormigón, siga el PASO 5C

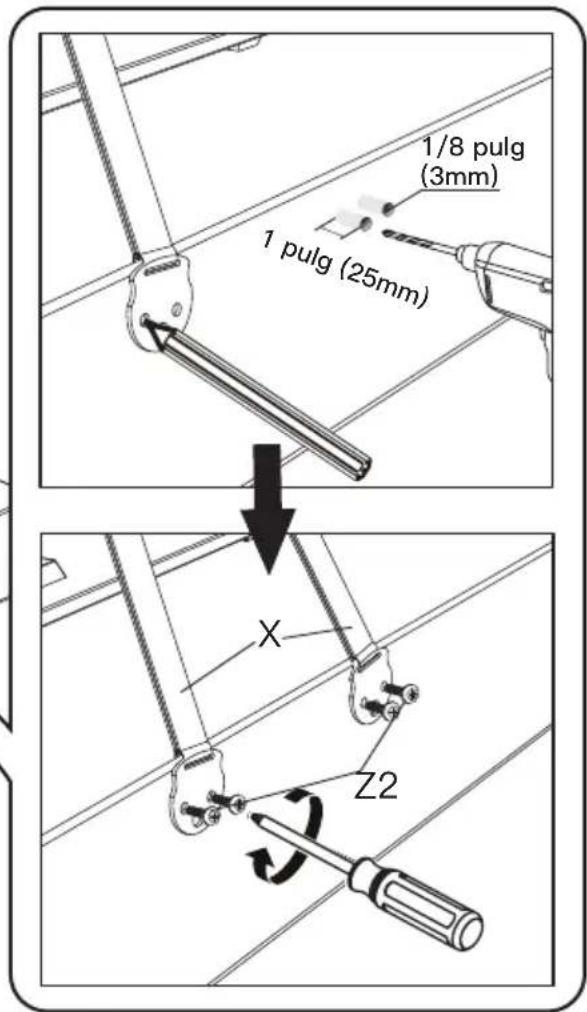

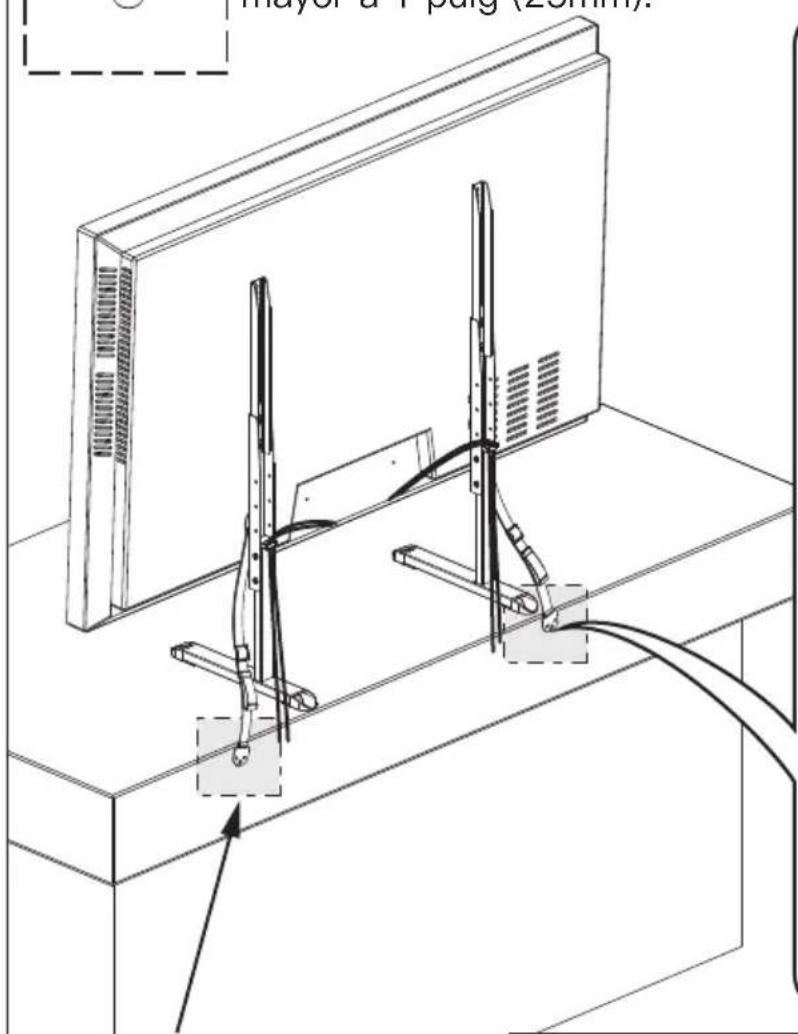

Paso 5A

Para la instalación de muebles de madera

NOTA: Es necesario perforar un agujero de antemano para evitar que la madera se parta. Tenga cuidado de no dañar sus muebles.

PRECAUCIÓN: La superficie de montaje debe tener un grosor mayor a 1 pulg (25mm).

mayer & 1 parg (20mm)

1/8 pulg (3mm) 1 pulg (25mm) X Z2

Se recomienda que las correas de seguridad se monten a una distancia mínima de 12 pulg.

Lápiz(no incluidas)

Destornillador Philips(no incluidas)

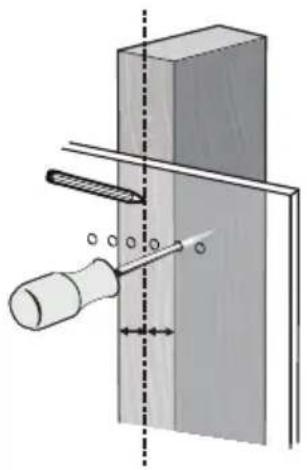

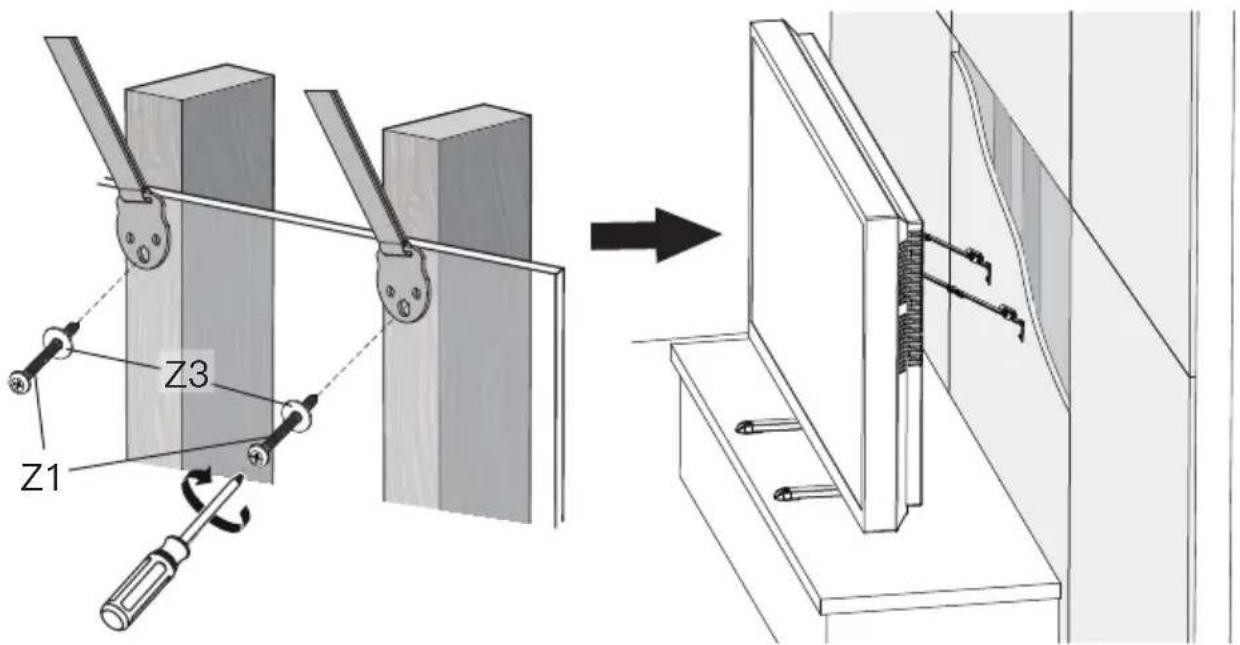

Paso 5B

Para la instalación en montantes de madera

● DO NOT USE ANCHOR [Z4] FOR THIS STEP!
● Cualquier material que cubra la pared no debe superar los 5/8 pulg (16mm)
- Tamaño nominal de los montantes de madera: común 2 x 4 pulg (51 x 102 mm) mínimo 1 12 × 3 12 pulg (38 x 89 mm).
- El centro de los montantes debe verificarse utilizando un punzón o un localizador de montantes.

Lápiz (no incluidas)

Punzón (no incluidas)

Detector de vigas (no incluidas)

1/8 pulg (3mm) Broca para madera (no incluidas)

Z1 Z3

NOTA: Cada correa debe ser montada en un montante separado.

Destornillador Philips (no incluidas)

Herrajes suministrados para el paso 5C

Screw M5X60mm M5 Arandela(BK)

Anclas de pared 8x50mm

Z1 x2

Z3 x2

Z4 x2

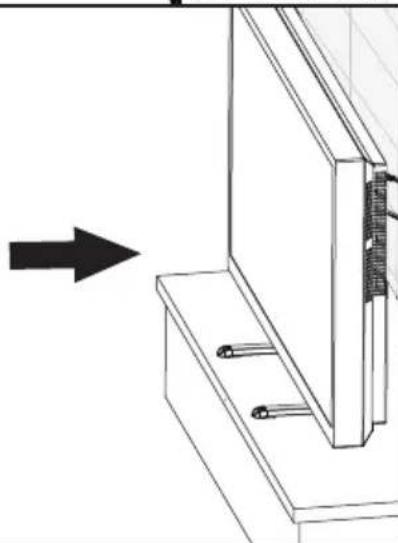

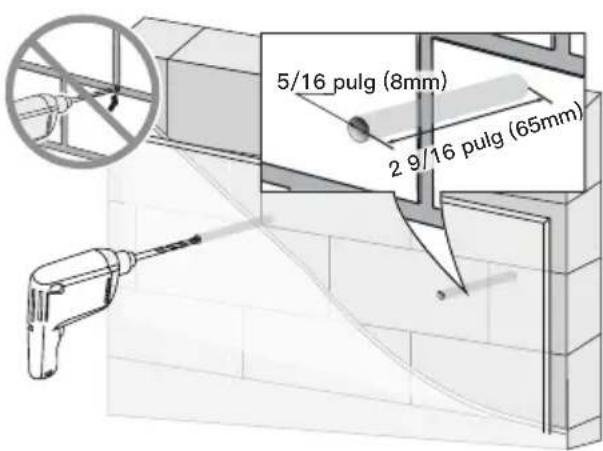

Paso 5C

Para la instalación en hormigón sólido o en bloques de hormigón

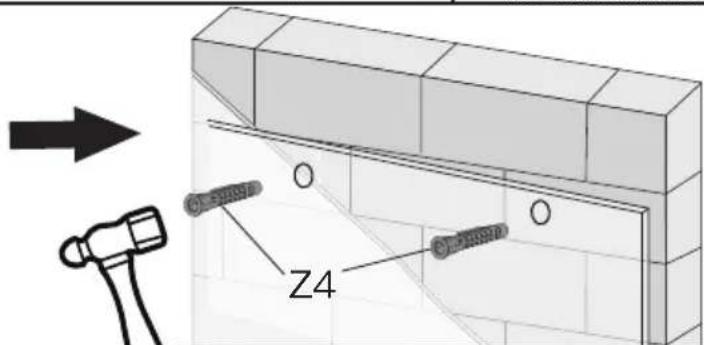

• Debe utilizar el anclas de pared [Z4] para este paso.
  ● Cualquier material que cubra la pared no debe superar los 5/8 pulg (16 mm).
• Espesor mínimo del hormigón sólido: 203 mm (8 pulg).
  ● Tamaño mínimo del bloque de hormigón: 203 x 203 x 406 mm (8 x 8 x 16 pulg).
• No perforar nunca el mortero entre bloques.

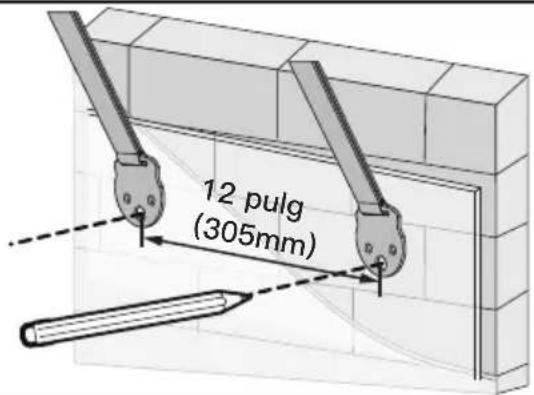

12 pulg (305mm)

Lápiz (no incluidas)

5/16 pulg (8mm) 2.9/16 pulg (65mm)

Z4

5/16 pulg (8mm) Broca para hormigón (no incluidas)

Martillo (no incluidas)

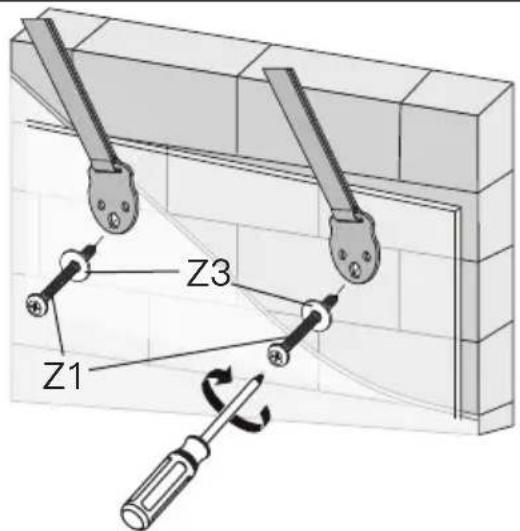

Z1 Z3

Destornillador Philips (no incluidas)
