MANUAL DE USUARIO ERTSS2-01B ErgoAV

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

PRECAUCION: Evite posibles lesiones personales y daños a la propidad!

• No utilise este producto para ningun proposto que no este explicamente especificado en este manual. No exceeda la capacité de peso. No nos hacemos responsables de los daños o lesiones causados por un montaje inadequado, un montaje incorrecto o un uso inapropiado.
• Por favor, lea cuidadosamente todas las instruciones antes de intentar la instalación. Si no entiende las instruciones o si tiene alguna duda o pregunta, Póngase en contacto con nuestra linea de asistencia技术水平a al [phone] o con el service de atencion al cliente en [e-mail].

Antes de empezar, debemos asegurarros de que este soporte sea el indicado para usted.

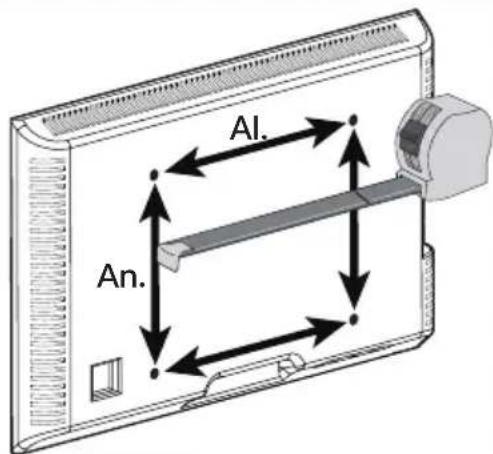

Mida el patron VESA de su televisor:

Minimo: 75 × 75mm / 3 × 3 pulg (An. x Al.)

Maximo: 200 × 200mm / 8 × 8 pulg (An. x Al.)

Si su Televisor no está entre las medidas minimas y maximas, no utilizes este producto.

No utilise este producto, si su televisor pesa mas de 44 libras.

44 lbs/ 19.96 kg

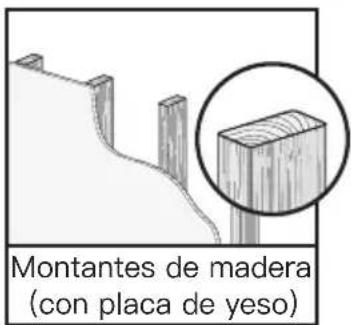

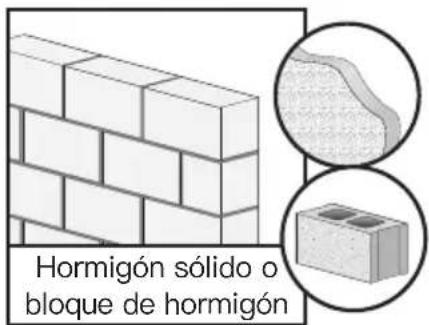

Para la instalación de correas de seguridad, deben revisar la construcción de su pared.

NO instalar solo en placac de yeso.

Si este soporte NO es compatible,pongase en contacto con nuestra linea de asistencia的技术ica al [phone] o con el service de atencion al cliente en [e-mail] para buscar un soporte compatible.

Herramientos necessities (no incluidas)

Para la instalación del soporte de TV

Cinta metrica

Destornillador Phillips

Para la instalacion de correas de seguridad en pesas/muebles de madera y montantes de madera

Cinta metrica
Detector de vigas
Punzón
Lapiz
Taladro
1/8 pulp (3mm)
Destornillador
electrico Broca para madera de
Phillips

Para la instalación de las correas de seguridad en paredes de hormigón

Cinta metrica
Lapliz

Taladro 5/16 pulg (8mm)
electrico Broca para hormigón de

Destornillador Phillips

Piezas y herramientos provistas

Advertencia: Este producto contiene piezas pequeñas que pueda representar un ríesgo de atragantamente si se ingieren.

Antes de起初 el montaje, compruebe que todas las piezas estén incluidas e intactas. No utilise piezas danadas o defectuosas. Si necesita piezas de repuestos,pongase en contacto con nuestra linea de asistencia技术水平 [phone] o con el service de atencion al cliente en [e-mail] para encontrar un soporte compatible.

• Tenga en cuenta lo suiviente: Es possible que no necesite usar todos los herrajes incluidos en este envase.

Piezas y herrajes suministrados para el paso 1

(N) x1 Placa de TV

(B1) x4 M4/M5 Arandela

Los pernos y espaciadores se muestran en時間 real.

(C1) x4

M4x12mm

Perno

(C2) x4

M4x30mm

Perno

(D) X4

M5x25mm

Perno

(E1) x4

M6x15mm

Perno

(E2) x4

M6x35mm

Perno

(F1) x4

M8x15mm

Perno

(F2) x4

M8x35mm

Perno

(G1) x4

L2.5mm

Espaciador

(G2) x8

L10mm

Espaciador

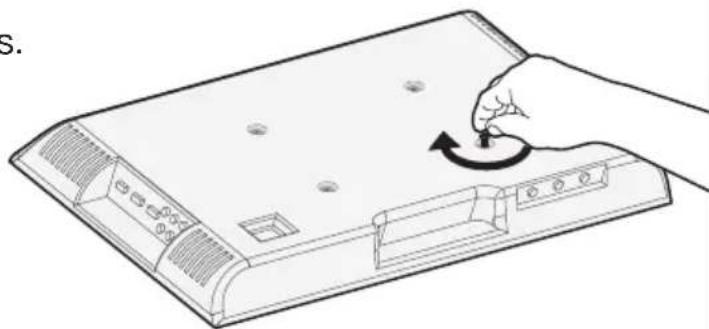

Paso 1 Sujete los Placa de TV [N] al TV

Su TV solo admite uno de los tamanos.

M6M5 M8M4

Longitud del tornillo: Compruebe que la rosca encaje correctamente con los tornillos o la las combinaciones de tornillo/espaciator. Se recomienda enganchar las roscas con 5 vueltas como minimumo.
- Demasiado corto, no sostendra el TV.
- Demasiado长大o, dañaré el TV.

Demasiado corto Correcto Demasiado长大

Tenga en cuenta lo suiviente: Al utilizar espaciadores, es importante tener encee que se pueda utiliser apilados. Si tiene alguna dificultad para comprehender el modo de instalacion de los pernos o espaciadores del TV,pongase encontacto con nuestra linea de asistencia技术水平a al [phone] o con elservicio de atencion al cliente en [e-mail].

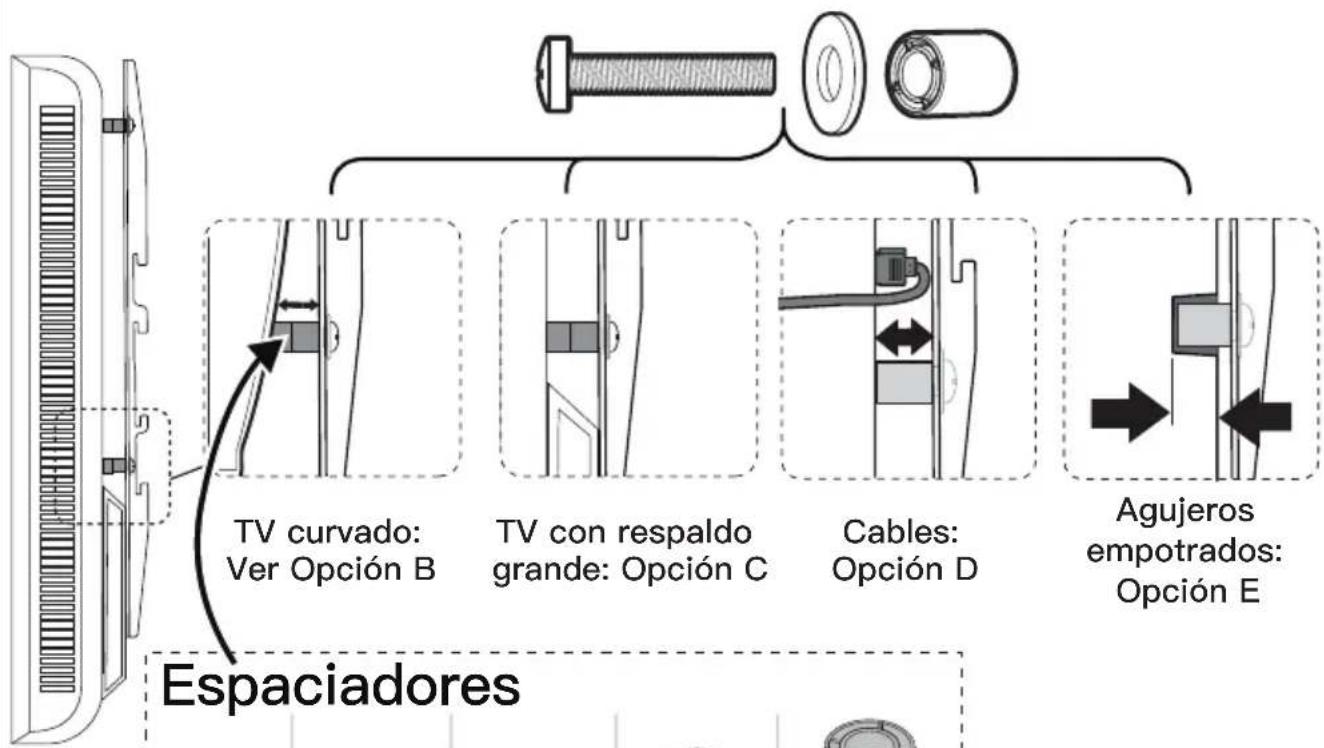

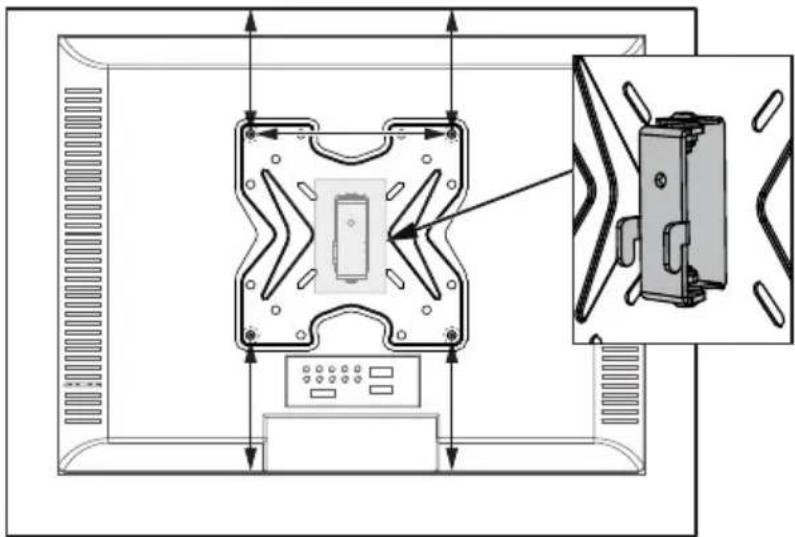

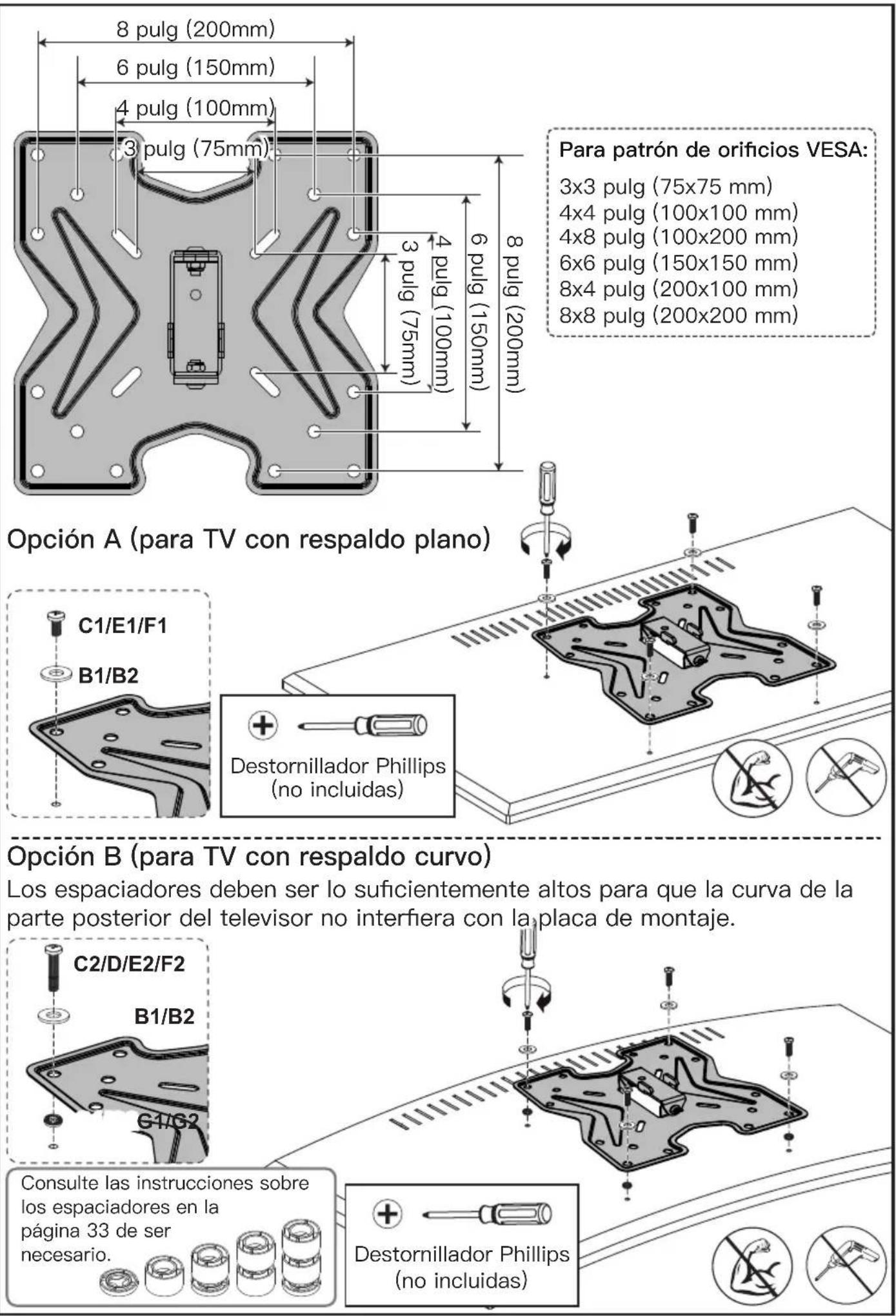

Piezas necesarias si tiene un televisor como el que se muestra a continuación

G1 G2 G2+G2G1+G2 G1+G2+G2

Cuando fije los Placa de TV a la parte posterior del televisor, asegúrese de que las flechas hacía arriba apunten a la parte superior del televisor y estén igualmente centradas en la parte posterior del本身就是.

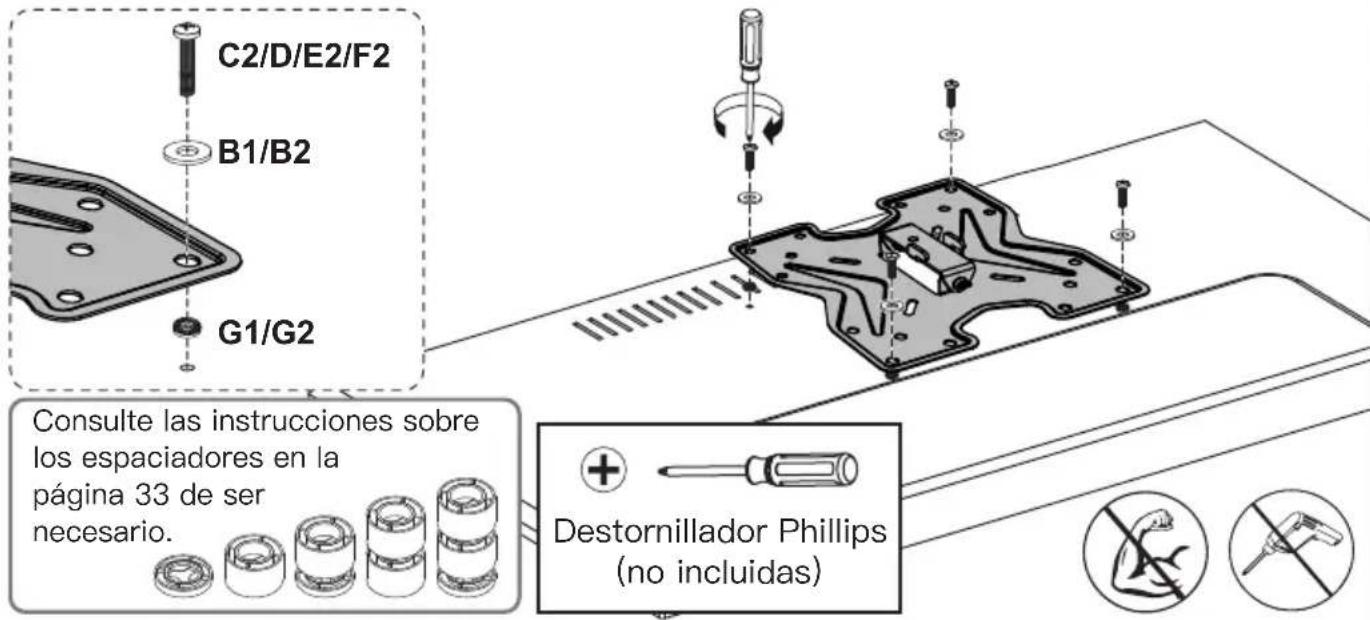

Opecia C (para TV con un respaldo grande)

Los espaciadores deben ser lo suficientemente grandes como para que los Soportes para TV queden al ras (SIN ESPACIO) del respaldo grande.

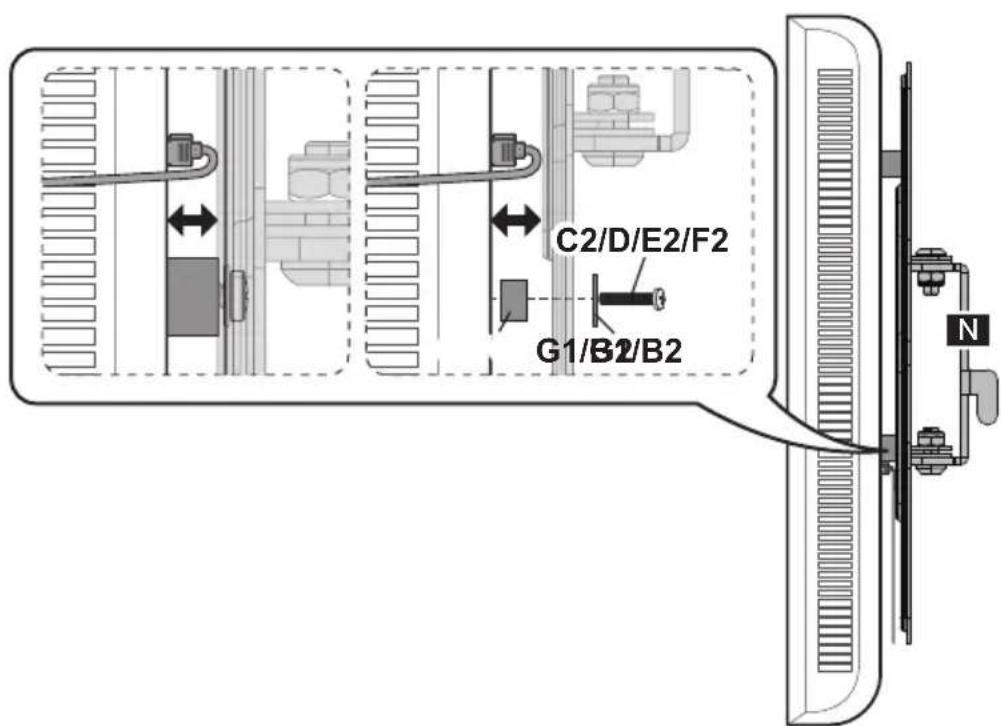

Opacion D (para interferencia de cable)

Para la interferencia, utilise los espaciadores [G1] y [G2] para formar un espacio adicional entre el TV y el soporte de placata frontal (o placata frontal con extensor).

Consulte las instrucciones sobre los espaciadores en la page 33 de ser necessities.

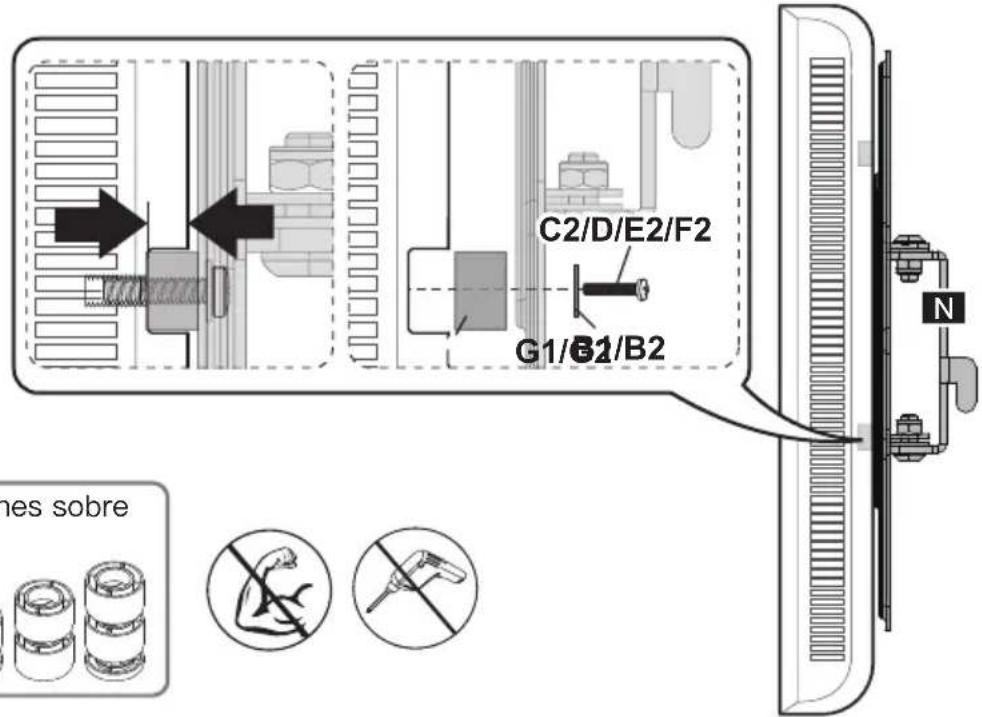

Opinion E (para agujeros empotrados)

El espaciador debe encajar en los agujeros empotrados en la parte trasera del TV para que los soportes del TV esten lo más cerca possible del mesmo.

Consulte las instrucciones sobre los espaciadores en la page 33 de ser necessitiesario.

Piezas y herrajes suministrados para el paso 2

Los pernos se muestran en時間 real.

(A) x3

M6x25mm Perno

(W) x4

Almohadillas para las patas

(R) × 1

Placa de resfuerzo

(P) × 1

Pilar de soporte

(0) x1

Vidrio

Templado

(Y) × 1

Anillo de ajuste

(V1) x1

5/32 pulg (4mm)

Llave Allenquiresa

Paso 2 Ensamblar la base

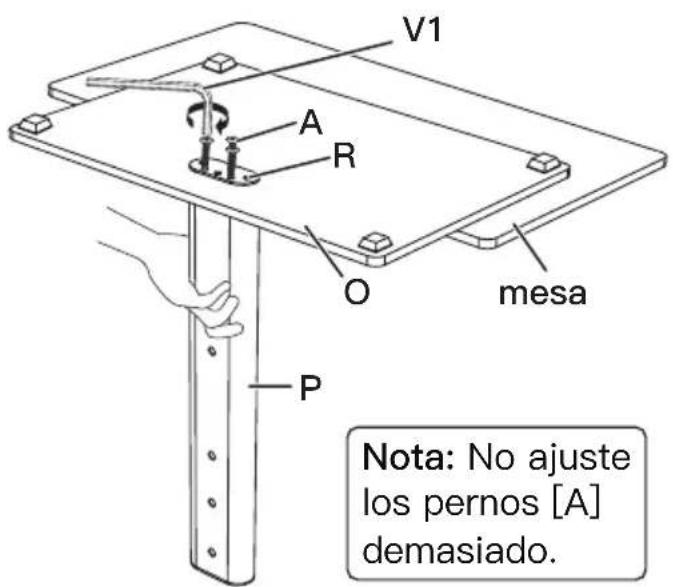

Paso 2-1

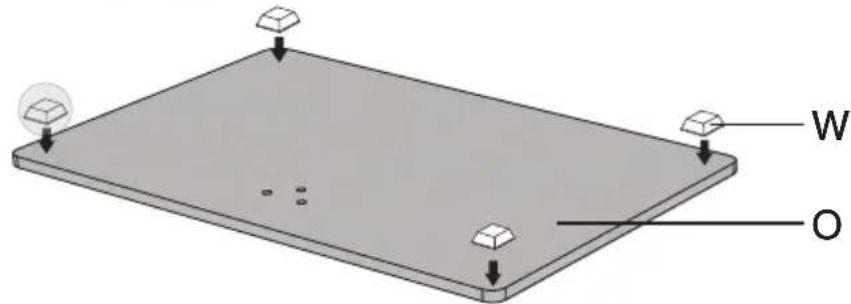

Cologne las Almohadillas de los pies [W] en el lado pintado de la base de vidrio Templado [O] de las esquinas.

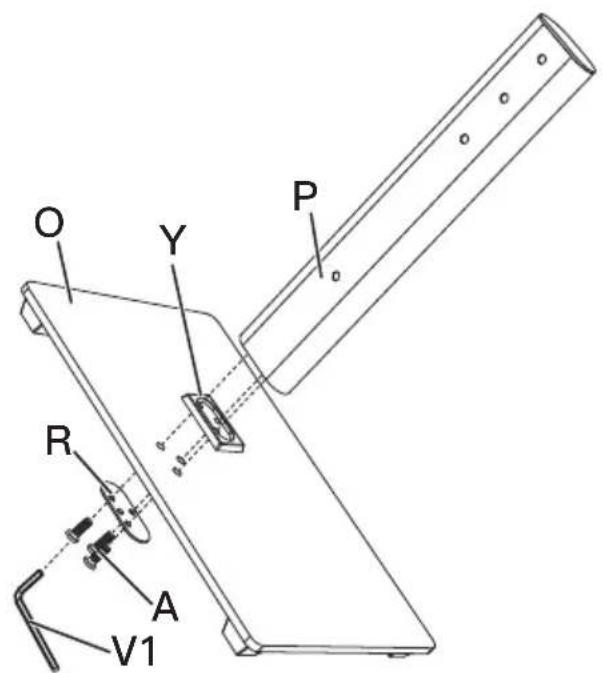

Fijar el pilar de soporte [P] a la base de vidrio Templado [O].

Paso 2-2

Nota: No ajustelos pernos [A]demasiado.

Al instalar el pilar [P], asegúrese de que elazo de la placadefrefuerzo [R] con papel esté orientado hacla base de cristal [O].

Piezas y herrajes suministrados para el paso 3

Los pernos se muestran en時間 real.

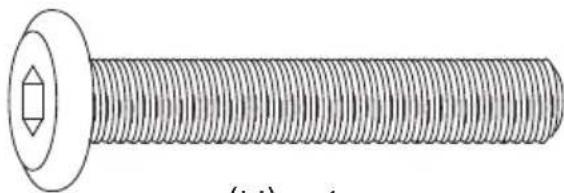

(H) x1 M8x40mm
Perno

(F) x1
Arandela

(V2) x1
13/64 pulg (5mm)
Llave Allen grande

(X) X2
Correa de seguridad

Paso 3 Sujete el Placa de TV [M] al pilar de soporte [P]

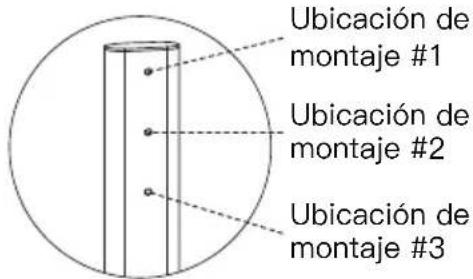

Note: Antes de conectar la plac de montaje del telesor al pilar, mida la distancia desde el gancho superior del soporte para TV hasta la parte inferior del telesor. A continuacion, consulte la tabla seguiente para identificar la ubicacion de montaje recomendada. Para anadir un espacio adicular de 2" entre su telesor y la base, utilise los ganchos inferiores situados en los soportes para TV. Recommendamos siempre utiliser la ubicacion de fjacion más baja possible para hacer que el montaje sea más seguro.

Distancia desde los ganchos de los Soportes para TV hasta la parte inferior del本身就是	Ubicación recomendedada de la planta de montaje del televisor
9 3/4 pulg hasta 11 1/2 pulg	Ubicación #1
8 pulg hasta 9 3/4 pulg	Ubicación #2
Menos de 8 pulg	Ubicación #3

Conecte la Placa de TV [N] al pilar de soporte [P] utilizing因为他们 [H], arandelas [F], Llave Allen [V2].

Piezas suministrados para el paso 4

herrajes suministrados para el paso 5A

Para la instalación en los muebles de madera/montantes de madera.

Tornillo M5X60mm M5 ArandelaM5X25mm

Z1 x2

Z2 x4

Z3 x2

Asegure las correas de seguridad con el soporte de TV contra la pared

Nota: Le recomendamos que utilize las correas de seguridad incluidas para que la instalacion sea lo mas segura possible. Al hacerlo, reduciría en gran medida la posibiliidad de que el televisor se caiga.

Para la instalación de muebles de madera, siga el PASO 5A.

Para la instalación en montantes de madera, siga el PASO 5B.

Para la instalación en hormigón solido o en bloques de hormigón, siga el PASO 5C.

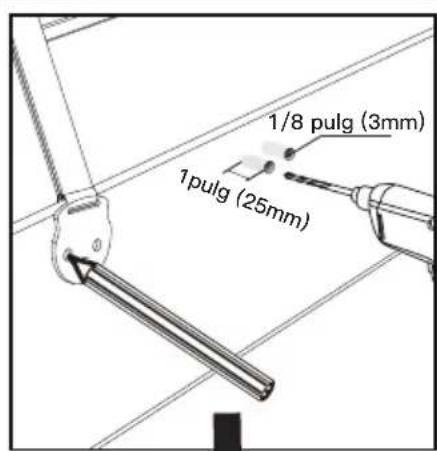

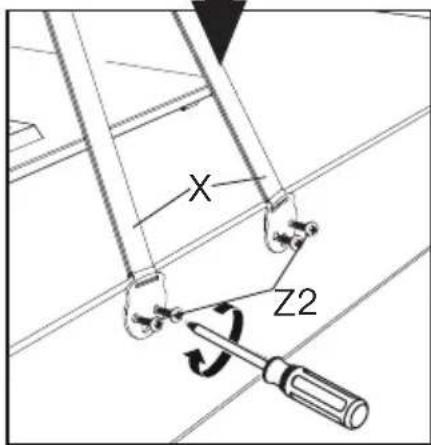

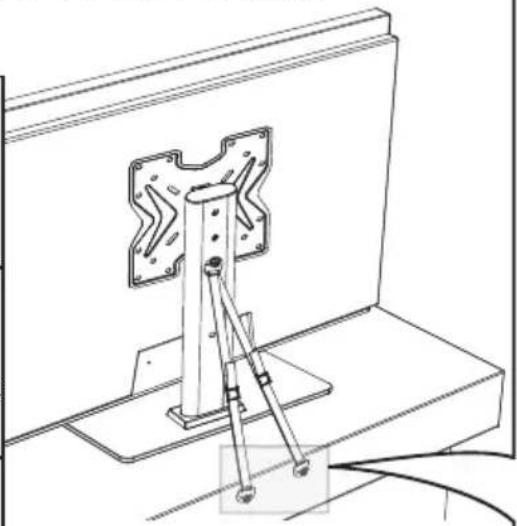

Paso 5A

Para la instalación en los muebles de madera

NO UTILICE EL ANCLA [Z2] EN ESTE PASO!

Nota: Es necessario perforar un agujero de antemano para evaporar que la madera se parta. Tenga cuidado de no danar sus muebles.

Precaución: La superficie de montajeDebe tener un grosor mayor a 1 pulg (25 mm).

Lapiz (no incluidas)

Destornillador Phillips (no incluidas)

1/8 pulp (3mm)

Se recomienda que las correas de seguridad se monten a una distancia minima de 12".

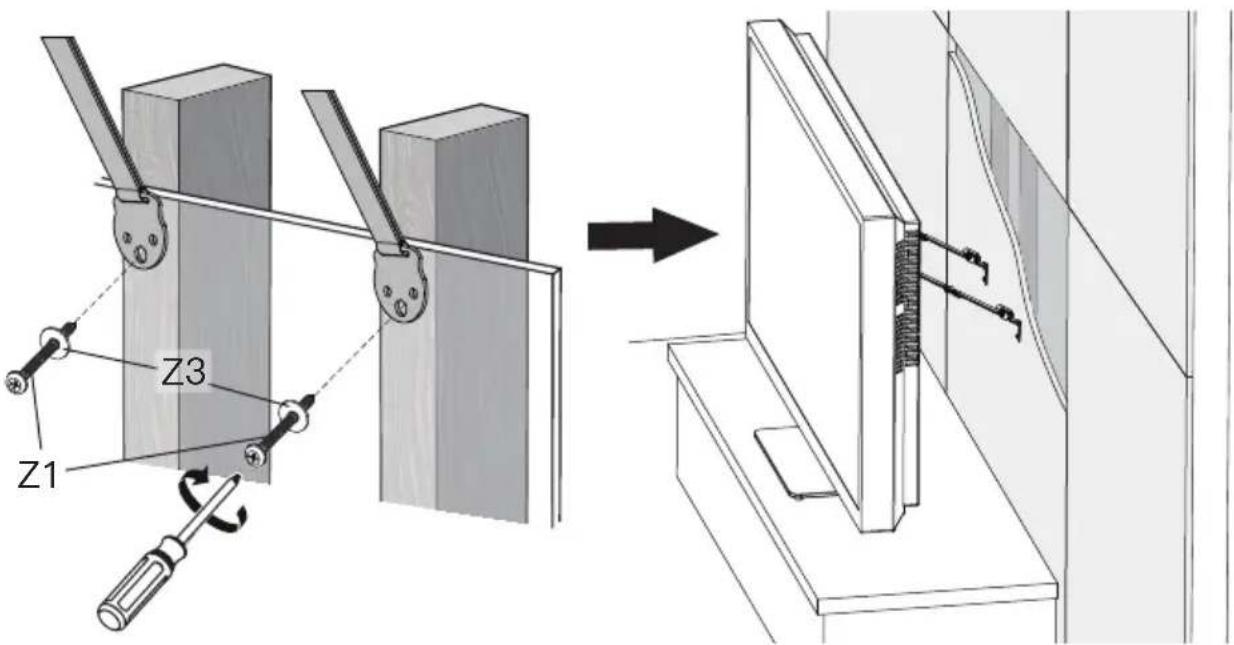

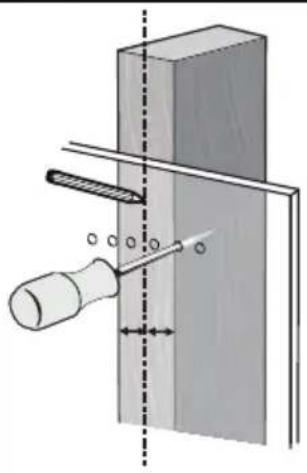

Paso 5B

Para una instalación deestructura de madera

NO UTILICE EL ANCLA [Z2] EN ESTE PASO!
- Cualquier material que cubra la pared no debe superar las 5/8 pulg (16 mm).
- Tamanónominal de los montantes de madera: común 2× 4 pulg (51× 102mm) minimo, 112× 312 pulg (38× 89mm)

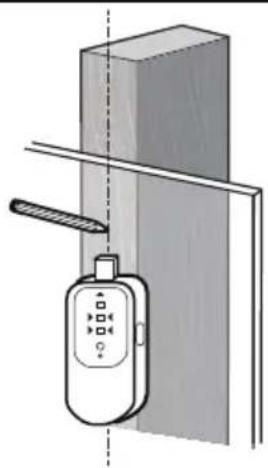

- El centro del montante debe revisarse utilizing un punzón o un localizador de montantes.

0

Lapiz (no incluidas)

Punzón (no incluidas)

Localizador de montantes(no incluidas)

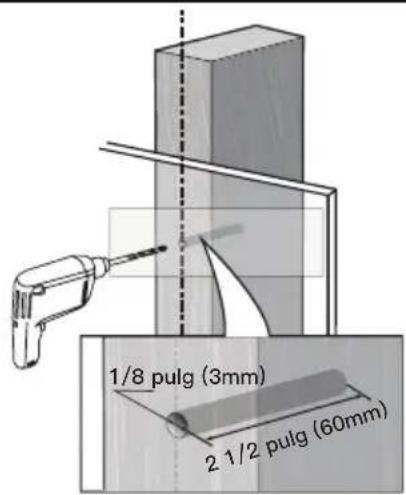

1/8 pulg (3mm) Broca para madera de

Nota: Cada correa debe ser montada en un montante separado.

Destornillador Phillips (no incluidas)

herrajes suministrados para el paso 5C
Tornillo M5X60mm M5 Arandela(BK)Z1 x2 Z3 x2 Anclas de pared 8x50mmZ4 x2
Paso 5C	Para la instalacion en hormigón solido o en bloques de hormigón
● Debe utilizes el ancla de pared [Z4] en este paso. ● Cualquier material que cubra la pared no debe superar las 16 mm (5/8 pulg). ● Espesor minimo del hormigón solido 203 mm (8 pulg). ● Tamanío minimo del bloque de hormigón: 203 x 203 x 406 mm (8 x 8 x 16 pulg). ● Nunca perfore el mortero entre los bloques.
López (no incluidas)
5/16 pulg (8mm) 29/16 pulg (65mm) Martillo (no incluidas)	5/16 pulg (8mm) Broca para hormigón de

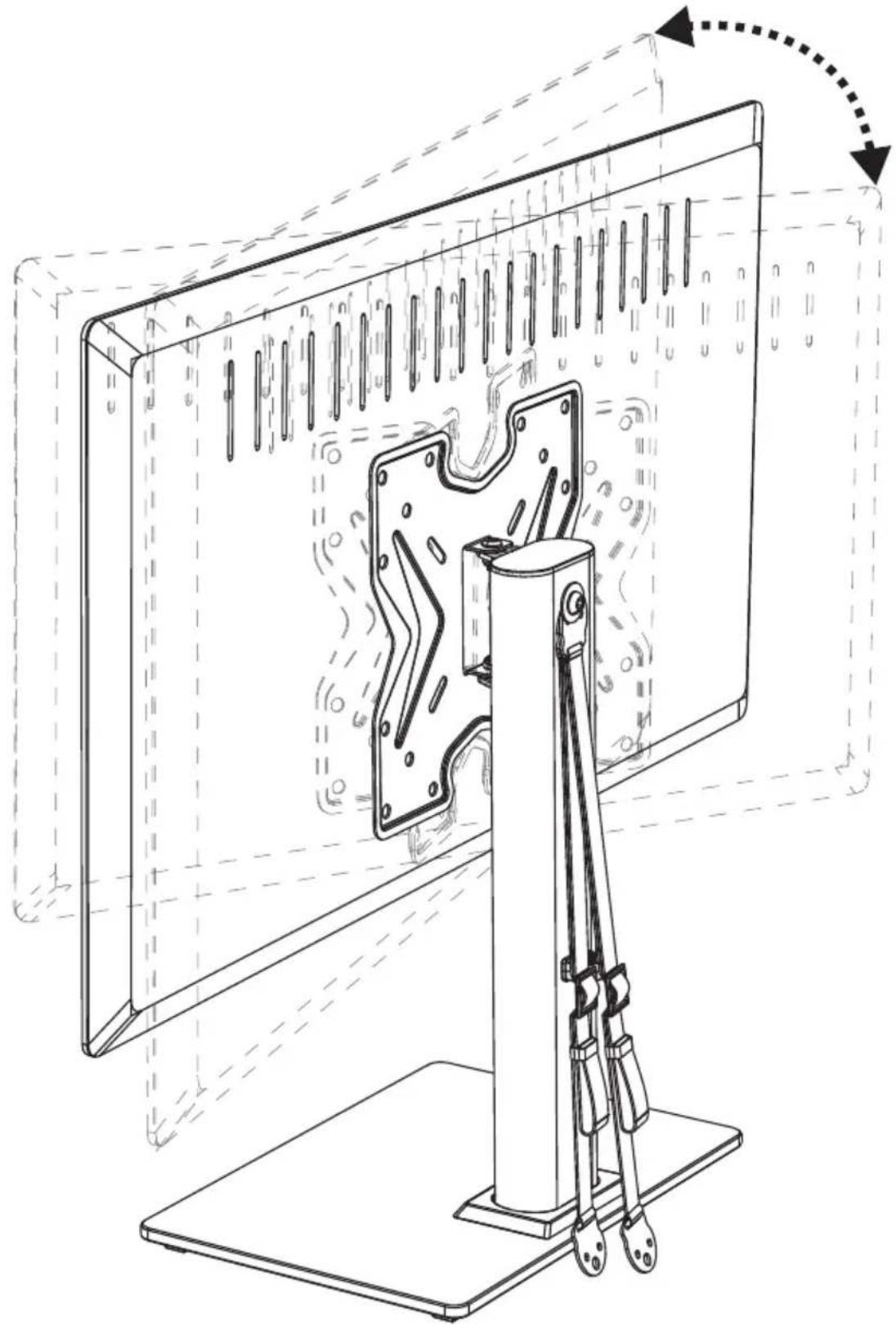

Paso 6 Ajuste del giro

Si esnecessary,la place de TV o el televisor se pueda girar manualmente.
