MODE D'EMPLOI ERTSS2-01B ErgoAV
| CONSIGNES DE SECURITE IMPORTANTES | |
| Attention: évitez les potentiels dommages corporels et aux biens! • Ne pas utiliser ce produit dans le cas où cet instruction n'a pas indiqué. Ne pas dépasser le poids limite. Nous ne sommes pas responsables des dommages causés par le montage incorrect ou l'utilisation inappropriée. • Veuillez bien dire tous les instructions avant du montage. Si vous ne comprendez pas les instructions ou avez des questions, veuillez contacter notre ligne d'assistance technique au (877) 419-7832 ou notre service clientèle à support@ergoav.com. | |
| Avant de commencer, vérifions que ce support est parfait pour vous! | |
| Mesurez le modèle VESA de votre téléviseur: Minimum: 75 x 75mm/3 x 3 pouce (LxH) Maximum: 200 x 200mm/8 x 8 pouce (LxH) Si votre téléviseur ne se situe pas entre les mesures minimum et maximum, n'utilisez pas ce produit. | |
| Si votre téléviseur pèse plus de 44 lb, n'utilisez pas ce produit. | |
| Pour les installations de sangles de sécurité, vous devrez vérifier la construction de votre mur. Montants en bois (avec cloison sèche) Béton massif ou bloc de béton NE PAS installer dans une cloison sèche seule. | |
| Si ce support TV n'est PAS compatible, veuillez contacter notre ligne d'assistance technique au (877) 419-7832 ou notre service clientèle à l'adresse support@ergoav.com pour trouver un support compatible. |
Outils nécessaires (non inclus)
Pour le montage du support TV

Metre ruban

Tournevis cruciform
Pour l'installation d'une sangle de sécurité dans les tables/meubles en bois et les montants en bois.

Metre ruban

Detecteur de goujons

Ailette


Crayon
Foreuse 1/8 pouce (3mm) Tournevis Mèche à bois cruciform

Pour l'installation de sangles de sécurité dans un mur en béton

Metre ruban

Crayon

Foreuse

5/16 pouce (8mm) Foret à béton de

Marteau-piqueur

Tournevis cruciform
Pièces et matériel fournis
Avertissement: Ce produit contient des petits objets susceptibles de partager un risque d'étouffement en cas d'ingestion.
Avant de commencer l'assemblage, vérifie que toutes les pieces sont incluses et en bon état. N'utilise pas de pieces endommagées ou défectueuses. Si vous avez besoin de pieces de rechange, veuillez contacter notre ligne d'assistance technique au (877) 419-7832 ou le service clientèle à l'adresse support@ergoav.com pour partager un support compatible.
- Veuillez noter: le matériel inclus dans cet ensemble ne sera pas utilisé en totalité.
Pièces et matériel fournis pour l'étépe 1

(N) x1 Plaque TV

(B1) x4 M4/M5 Rondelles
La taille réelle des boulons et des entreprises est indiquée.

Étape 1 Fixez les Plaque TV [N] sur le TV

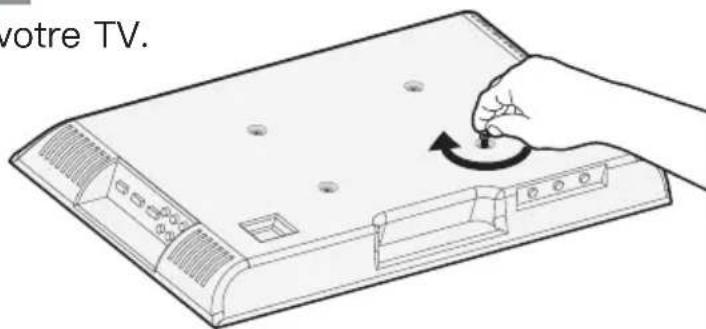

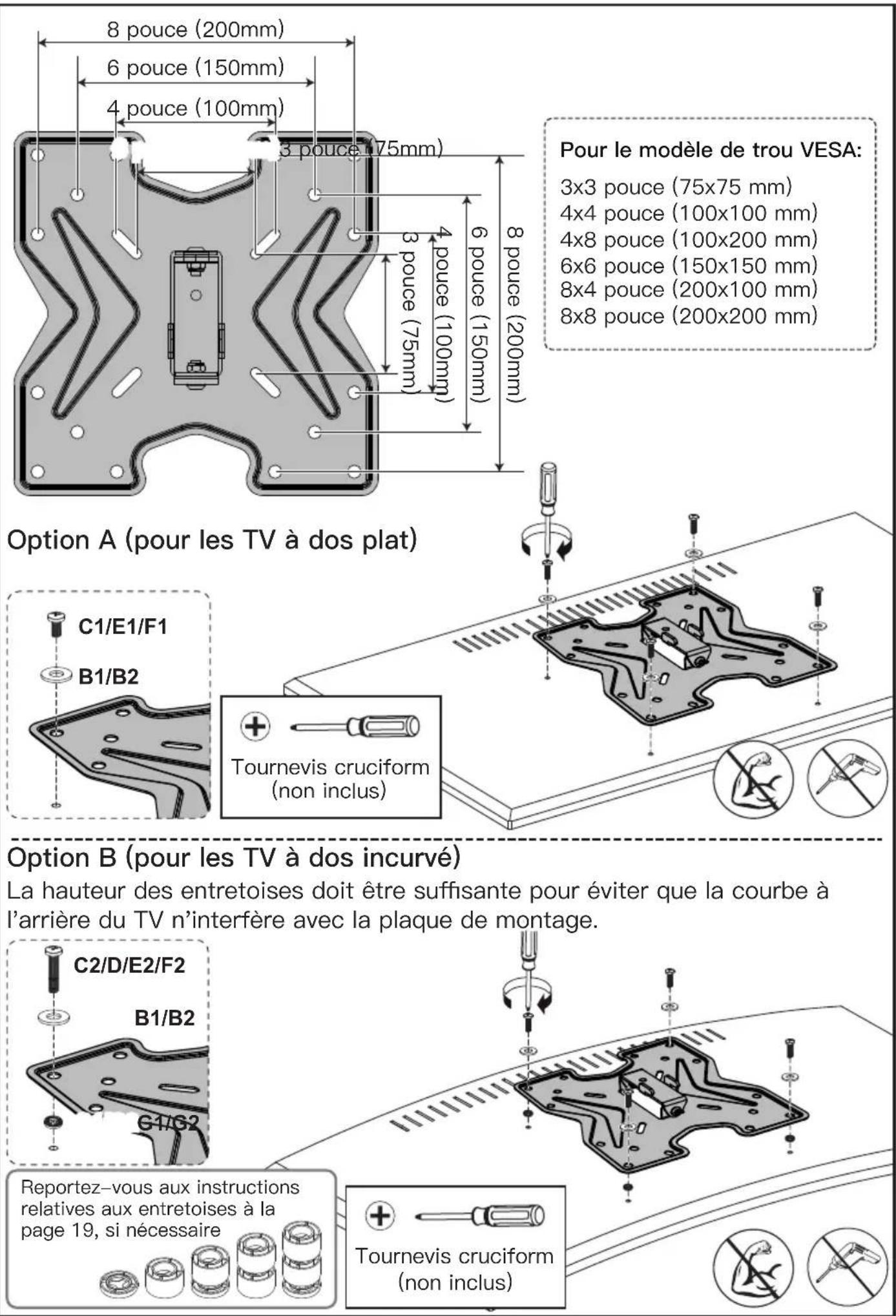

Sélectionnez les Boulons de TV.
Une seule taille de boulon convient à votre TV.




M6M5 M8M4

Longueur de la vis : vérifie que le filetage est correctement engagé avec les boulons ou la combinaison vis/entretoises. Nous recommendons un engagement du filtage sur au moins 5 tours.
- Trop court, le TV ne sera pas maintenu.
Trop long, le TV sera endommagé.
Veuillez notes: lors de l'utilisation des entreprises, il est important de notation qu'elles peuvent être utilisées sur plusieurs couches (c'est-à-dire empilées). Si vous rencontres des difficultés pour comprendre comment installer les boulons ou les entreprises du TV, veuillez contacter notre service d'assistance technique au (877) 419-7832 ou notre service clientèle à l'adresse support@ergoav.com.

Les pieces nécessaires si vous avez un TV tel qu'indiqué ci-après

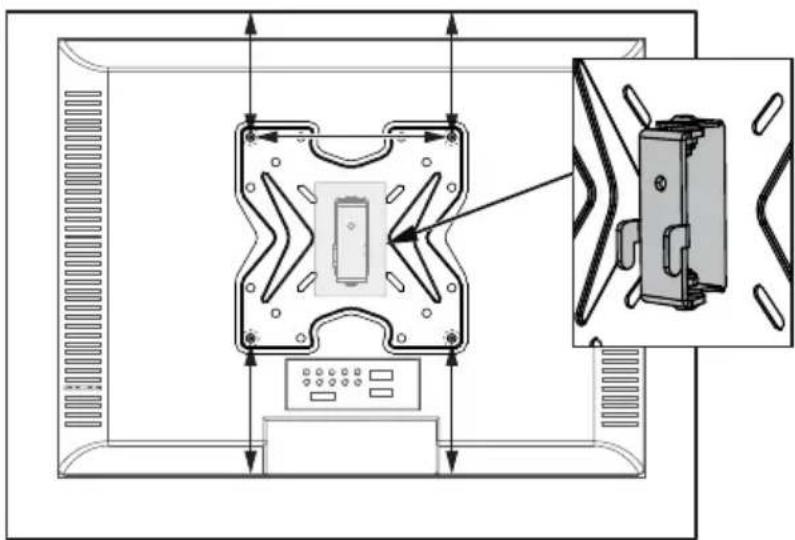

Lorsque you fixez la façade à l'arrière du TV, assurez-vous que les crochets orientés vers le bassont diriges vers le bas du TV et que la façade est également centree sur I'arriere du TV.

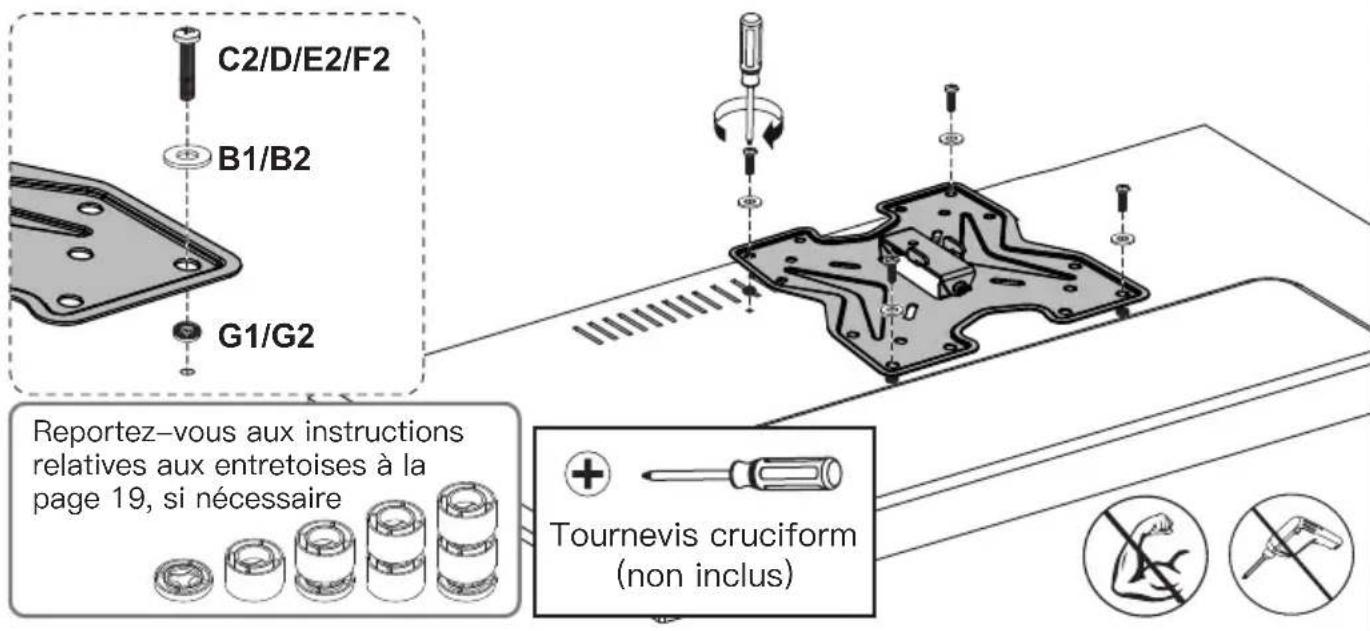

Option C (pour les TV avec une "bosse")
Les entreprises doivent être suffisamment hautes pour que les supports TV soient alignés (PAS D'ESPACE) sur la bosse.

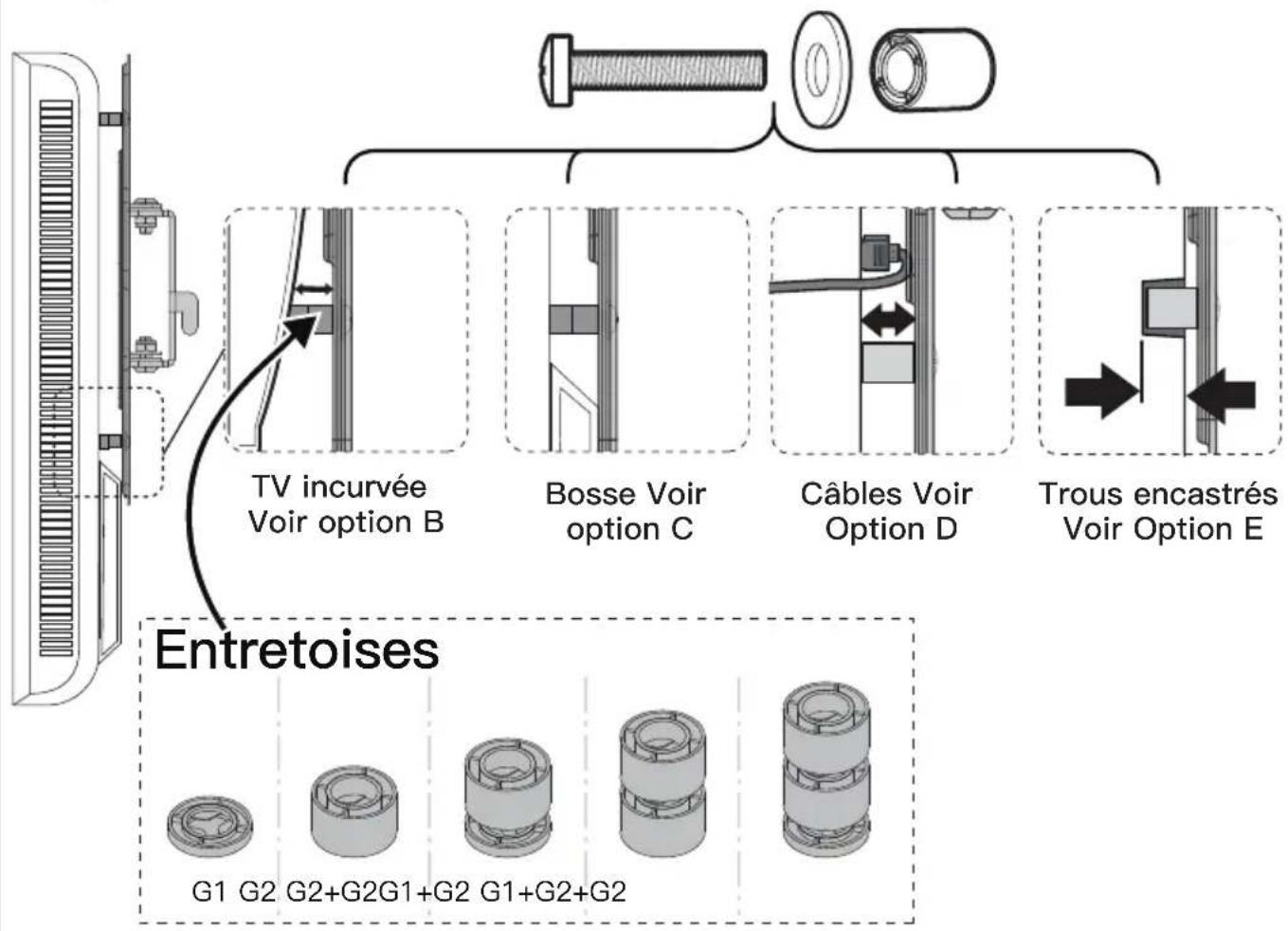

Option D (pour l'interfERENCE des cables)

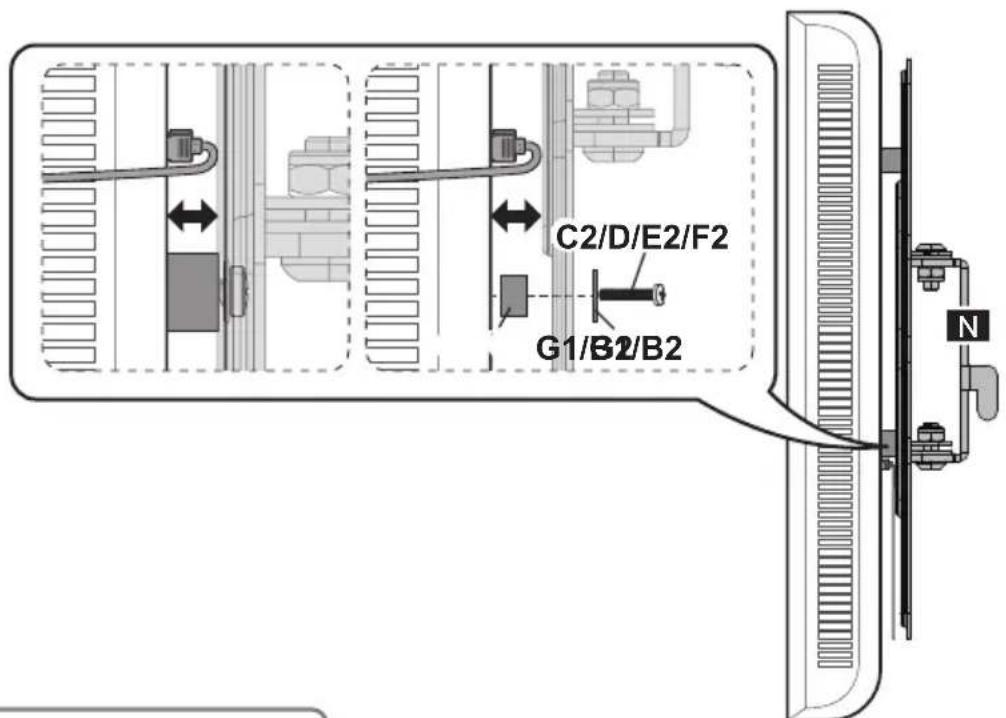

En cas d'interfERENCE de cables, utilisez les entreprises [G1] et [G2] pour creer un espace supplémentaire entre le TV et le support de plaque frontale (ou de plaque frontale avec extension).


Reportez-vous aux instructions relatives aux entreprises à la page 19, si nécessaire

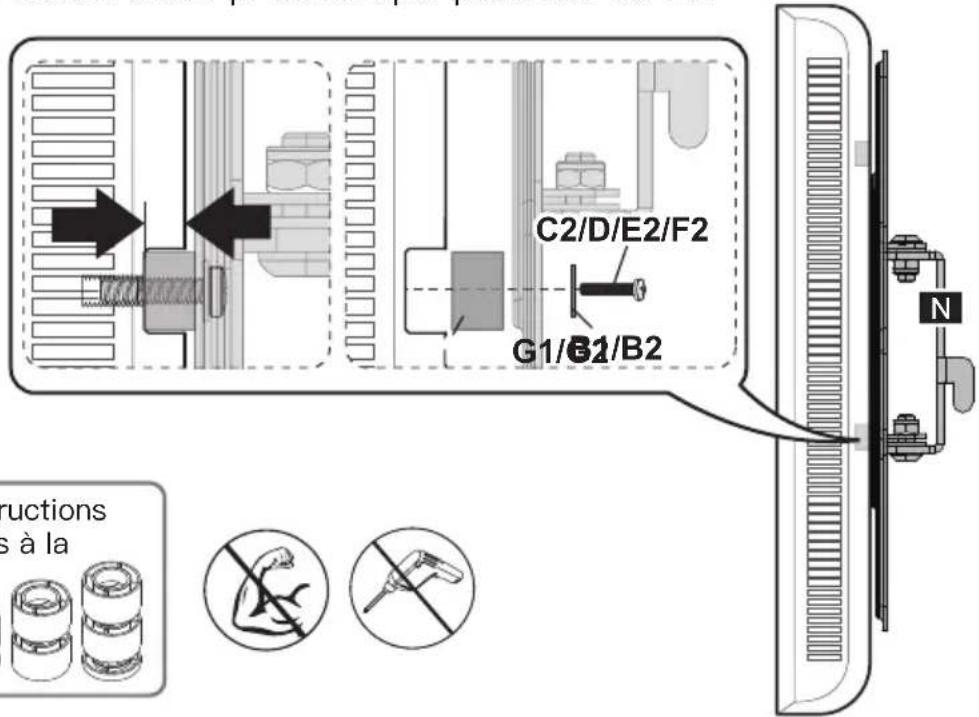

Option E (pour les trous encastrés)
L'entretoise doit replir les trous en retrait à l'arrière du TV afin que les supports TV soient aussi proches que possible du TV.

Reportez-vous aux instructions relatives aux entreprises à la page 19, si nécessaire



Pièces et matériel fournis pour l'étépe 2
La taille réelle des boulons est indiquée.

(A) x3
M6x25mm
Boulon

(W) x4
Coussinets Bas

(P) x1
Pilier support

(R) x1
verre trempe de base

(Y) × 1
Anneau de garniture

(V1) x1
5/32 pouce (4mm)
Petite clé Allen
Étape 1 assembler le base
Étape 2-1

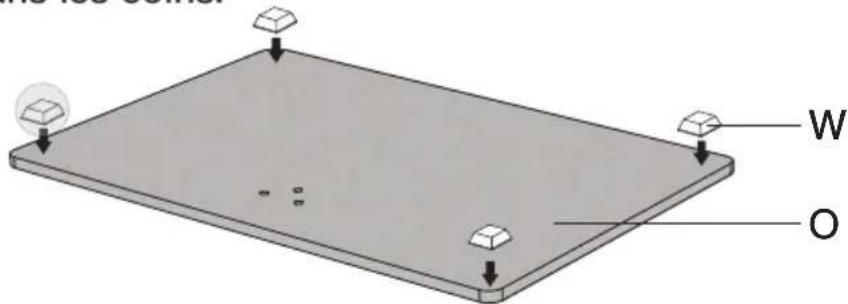

Posez les coussinets bas [W] sur le côté point de la verre trempé de base [O] dans les coins.

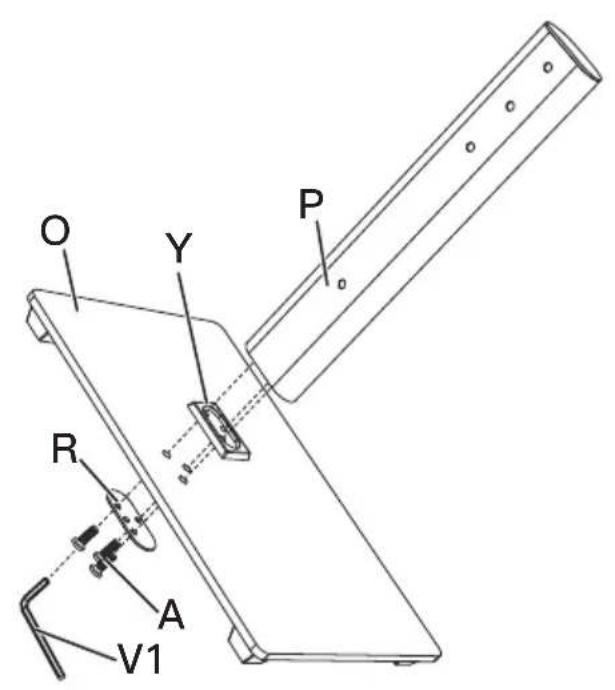

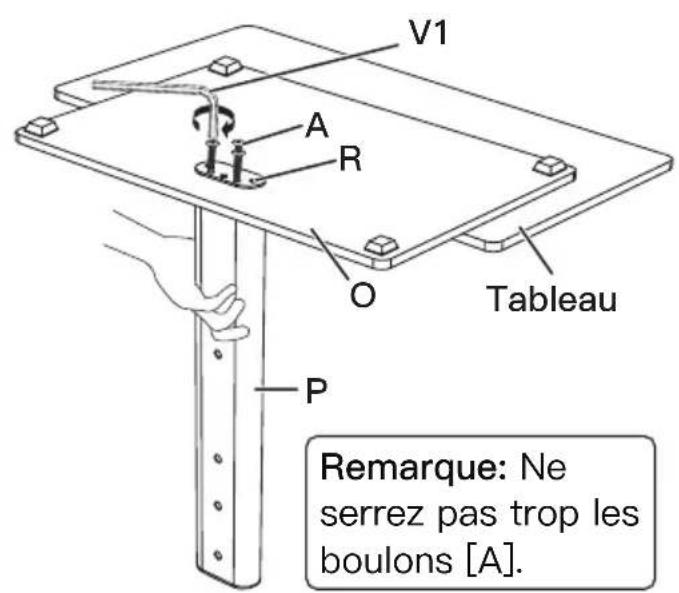

Étape 2-2 Attacher l'pileur support [P] à la la base en verre trempe [O].
![ErgoAV ERTSS2-01B - Étape 2-2 Attacher l'pileur support [P] à la la base en verre trempe [O]. - 1](/content/2026/04/727258/images/bf1bc790ea63f06b0ebef0b04f3da3815ed98185a2f40e72da4d63019245f9ad.jpg)
![ErgoAV ERTSS2-01B - Étape 2-2 Attacher l'pileur support [P] à la la base en verre trempe [O]. - 2](/content/2026/04/727258/images/8724235c3505de3a4a689a5a83b67f9823c46a9f736029512b193475c93da9cc.jpg)
Lors de l'assemblage du pilier [P], assurez-vous que le cote de la plaque de renfort [R] avec le papier est tourné vers la base en verre [O].
Pièces et matériel fournis pour l'étépe 3
La taille réelle des boulons est indiquée.

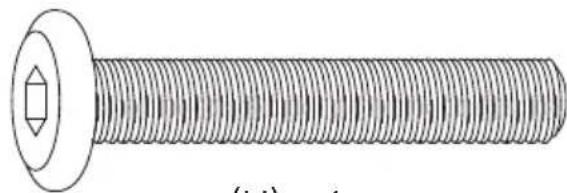

(H) x1
M8x40mm
Boulon

(F) × 1
Rondelle

(V2) x1
13/64 pouce (5mm)
Grande clé allen

(X) X2
Sangle de sécurité

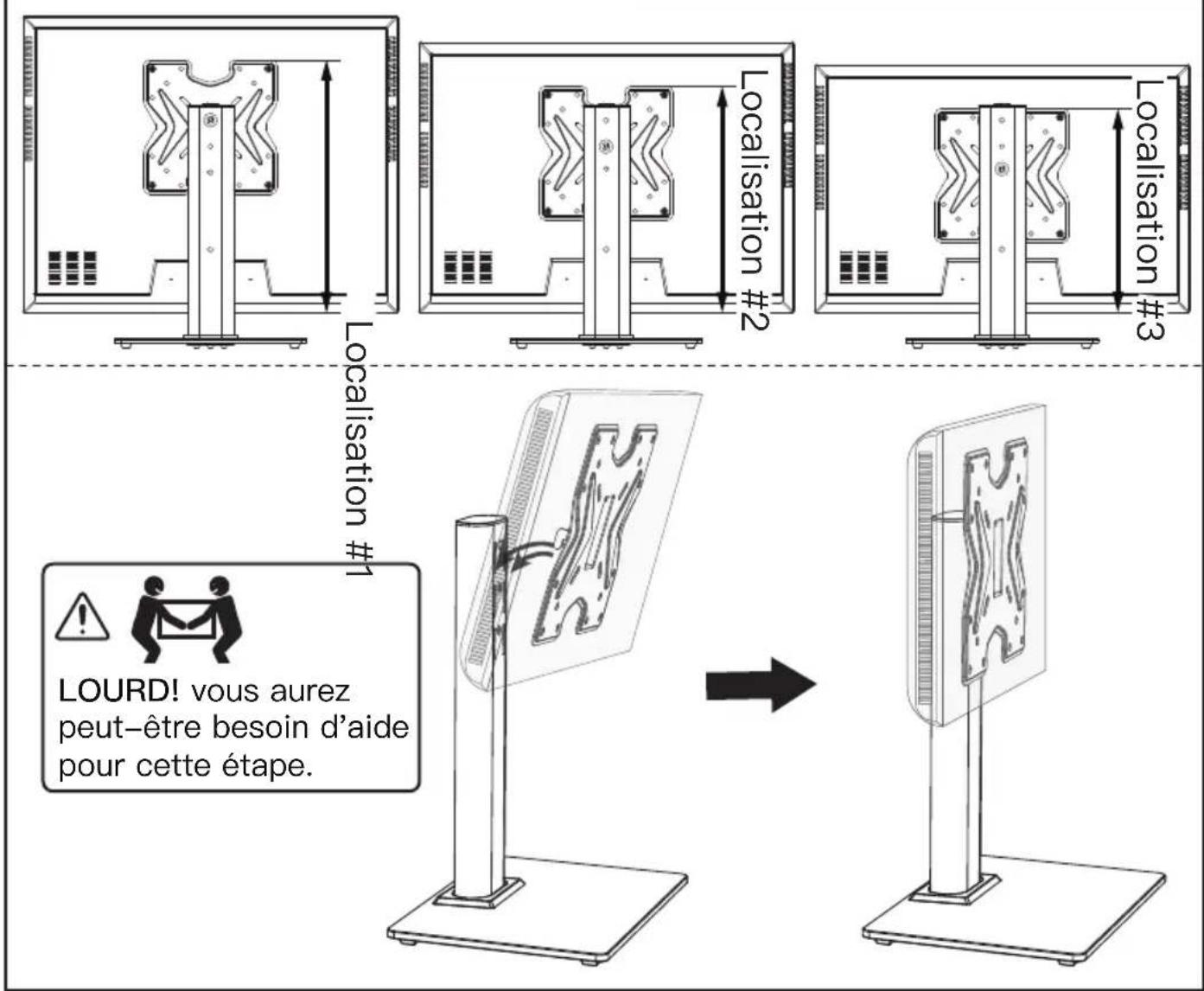

Étape 3 Connecter le la plaque TV [M] au pilier support [P]
Remarque: Avant de proceder à la fixation de la plaque de montage du téléviseur au pilier, mesurez la distance entre le crochet supérieur du support TV et le bas du téléviseur. Reportez-vous ensuite au tableau ci-dessous pour connaître l'emplacement de montage recommandé. Pour ajouter un espace supplémentaire de 2 po entre votre téléviseur et la base, utilisez les crochets inférieurs situés sur les supports TV. Nous recommendons toujours d'utiliser l'emplacement de fixation le plus bas possible pour un montage plus sur.
![ErgoAV ERTSS2-01B - Étape 3 Connecter le la plaque TV [M] au pilier support [P] - 1](/content/2026/04/727258/images/c69c29858b7380d80906b0d03360415655a4024d7b5d38763e29344df6729b64.jpg)
| Distance entre les crochets des supports TV et le bas du téléviseur. | Emplacement recommendé pour la plaque de montage du téléviseur |
| 9 3/4 pouce à 11 1/2 pouce | Localisation #1 |
| 8 pouce à 9 3/4 pouce | Localisation #2 |
| Moins de 8 pouce | Localisation #3 |
![ErgoAV ERTSS2-01B - Étape 3 Connecter le la plaque TV [M] au pilier support [P] - 2](/content/2026/04/727258/images/333491edb262d68f24f251e93cc98c32c8e4149db4a3287022f198f3c9af1db9.jpg)

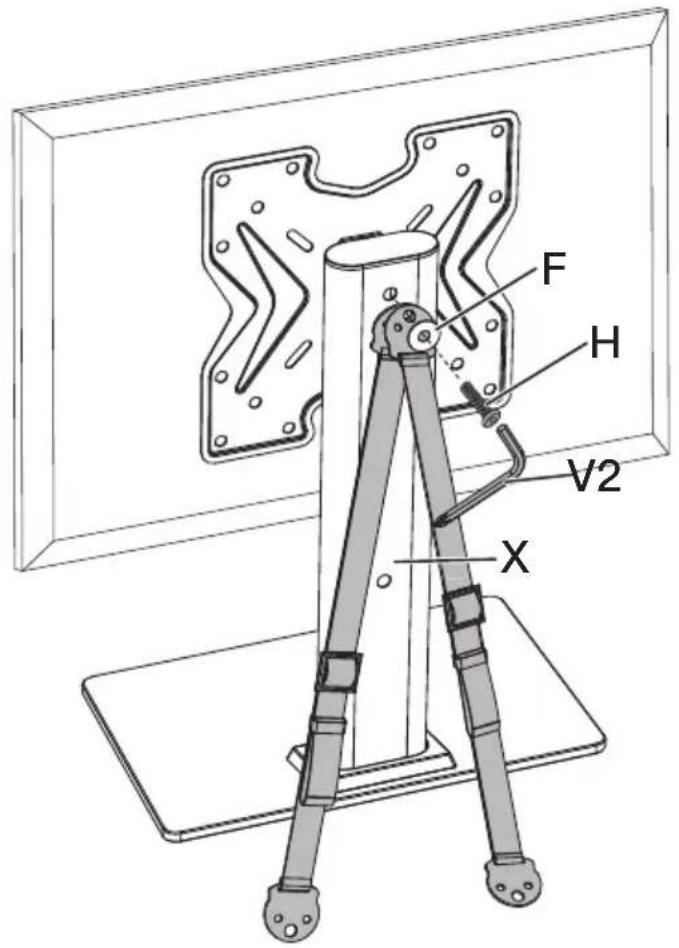

Fixer la plaque TV [N] au piliersupport [P] à l'aide des boulons [H],des rondelles [F],cle Allen [V2].
![ErgoAV ERTSS2-01B - Étape 3 Connecter le la plaque TV [M] au pilier support [P] - 3](/content/2026/04/727258/images/cbcb43121268ad13021845b22593a5e8a275743d50a3eef393f49e34bfa21ca9.jpg)
Pièces fournis pour l'étépe 4

(K) × 1
Pince de fil
Étape 4 Fixez les pince de fil [K] au pilier support [P]
![ErgoAV ERTSS2-01B - Étape 4 Fixez les pince de fil [K] au pilier support [P] - 1](/content/2026/04/727258/images/c1dd6521624222fea22de62a5e43a5b16ab5a4ea5de7d792c77fa19c7947ad31.jpg)
Matériel fourni pour les étapes 5A
Pour l'installation de meubles de table en bois/de montants en bois.

Z1 x2

Vis M5X25mm Vis M5X60mm M5 Rondelle(BK)

Z3 x2

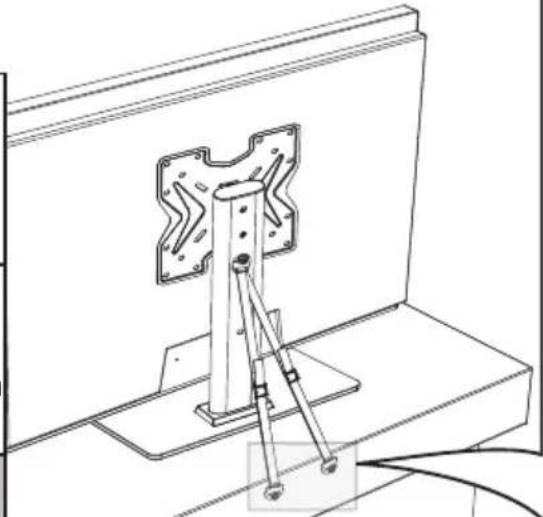

Fixez les sangles de sécurité avec le support du téléviseur contre le mur.
Remarque: Pour que l'installation soit la plus sure possible, nous vous recommendons d'utiliser les sangles de sécurité qui sont déjà fournies. En procédant ainsi, vous réduisez considérablement le risque de renversement du téléviseur.



Pour l'installation de meubles de table en bois, suivre l'ETAPE 5A.
Pour une installation sur des montants en bois, suivre l'ÉTAPE 5B.
Pour une installation en béton massif ou en blocs de béton, suivre l'ÉTAPE 5C.

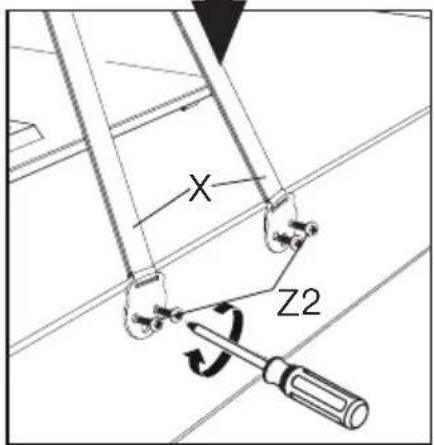

Étape 5A
Pour l'installation de meubles de table en bois

L'ANCRE N'EST PAS UTILISÉE [Z2] DANS CETTE ÉTAPE!

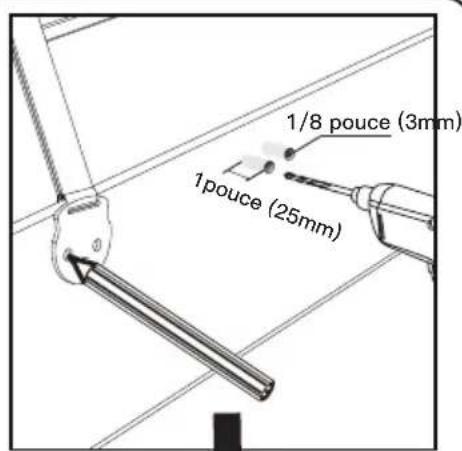

Remarque: Il est nécessaire de pré-percer un trou pilote pour éviter de fendre le bois. Veillez à ne pas endommager vos meubles. Attention : La surface de montagedoit avoir une épaisseursupérieure à 1 pouce(25 mm).


Crayon (non inclus)


Tournevis cruciform (non inclus)

1/8 pouce (3mm)

Il est recommandé de monter les sangles de sécurité à une distance d'au moins 12 pouces.

Étape 5B

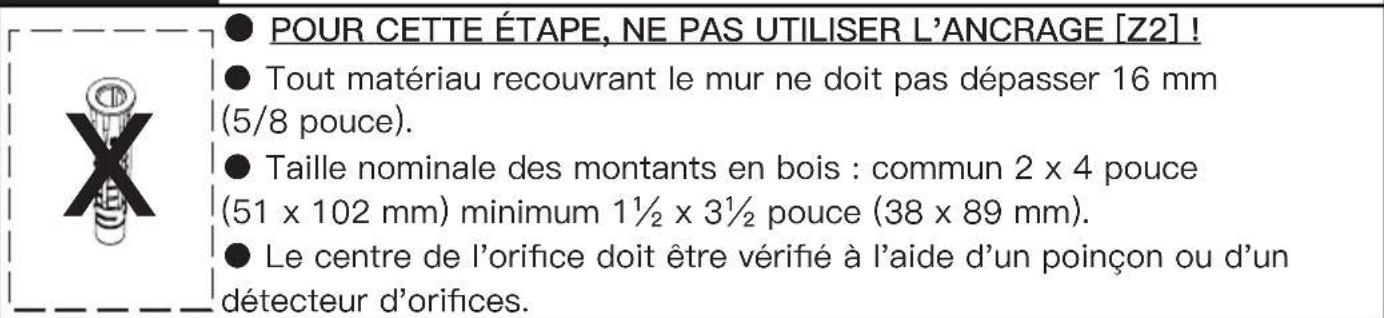

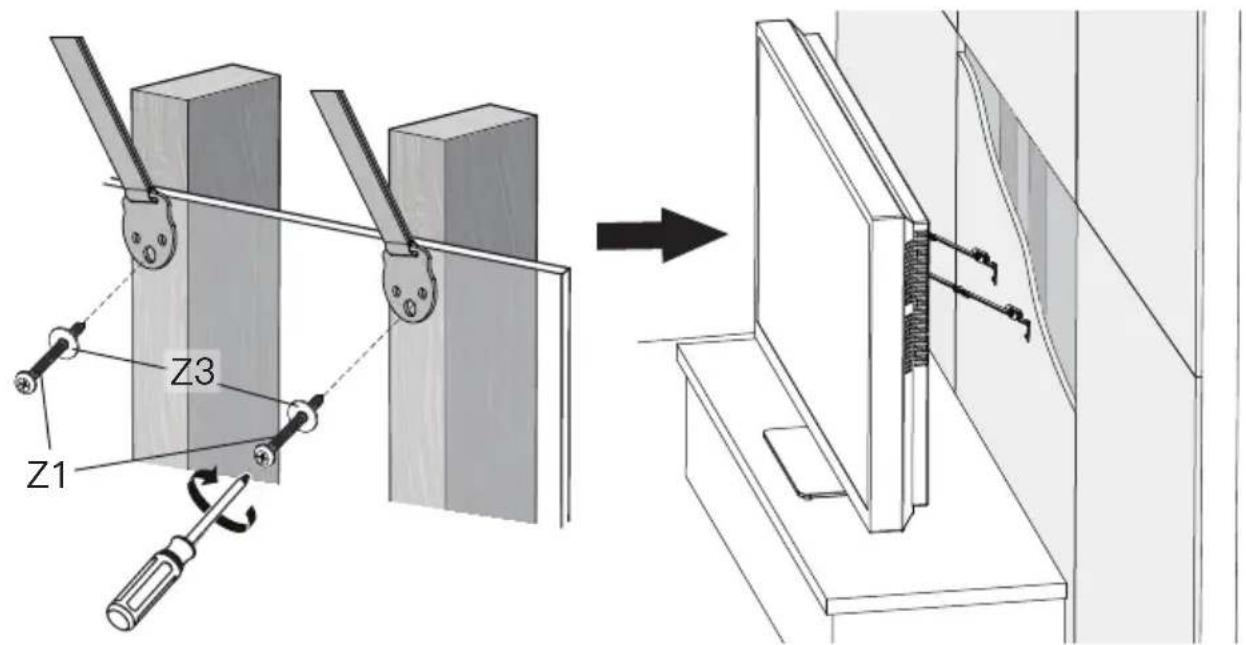

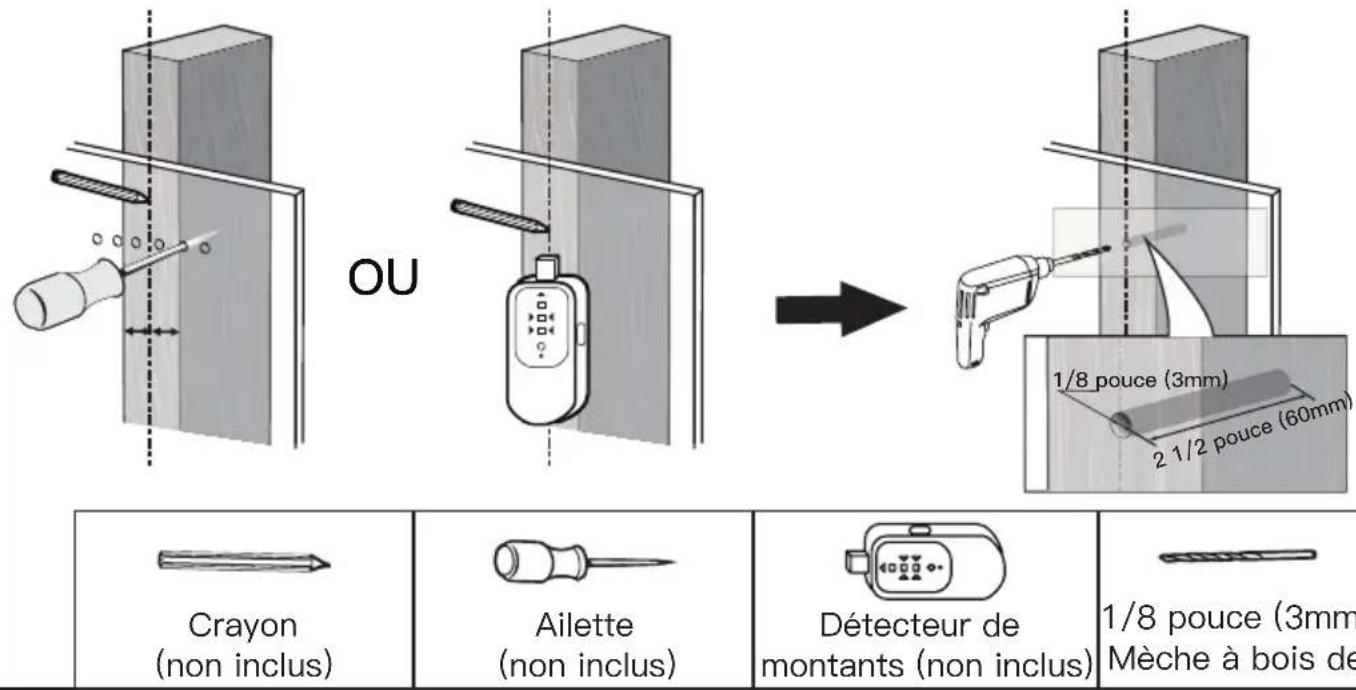

Pour l'installation de montants en bois



Remarque: Chaque sangle doit être montée sur un montant distinct.

Tournevis cruciform (non inclus)
Matériel fourni pour les étapes 5C

Vis M5X60mm M5 Rondelle(BK)
Z1 X2

Z3 X2

Ancre de mur 8x50mm
Z4 X2

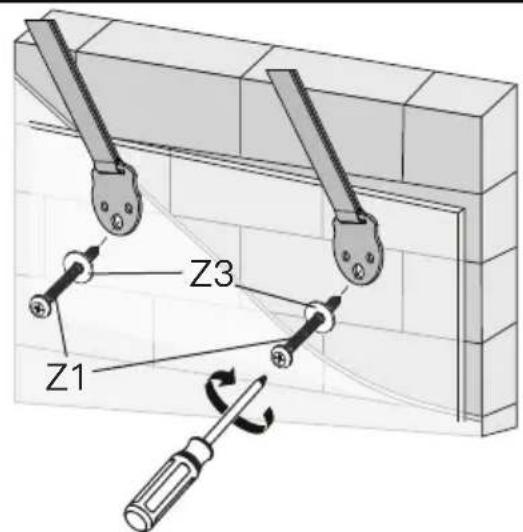

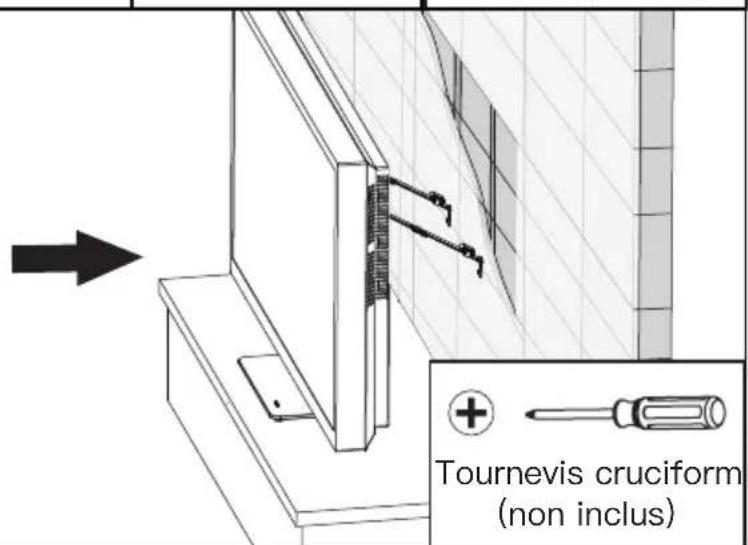

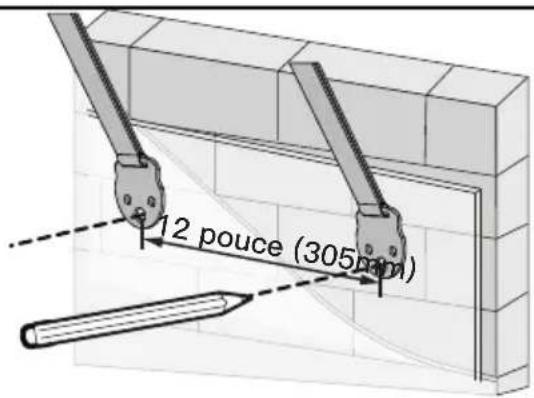

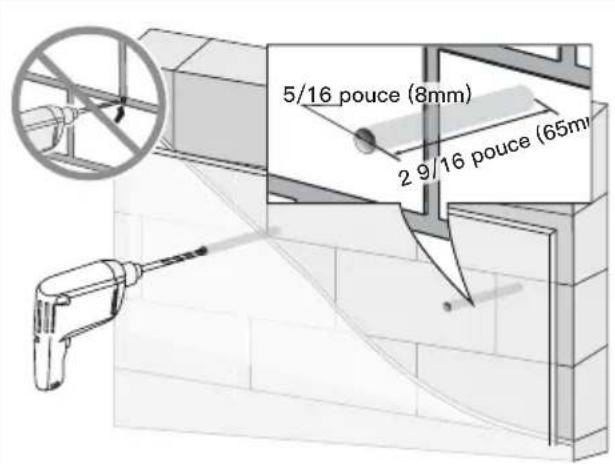

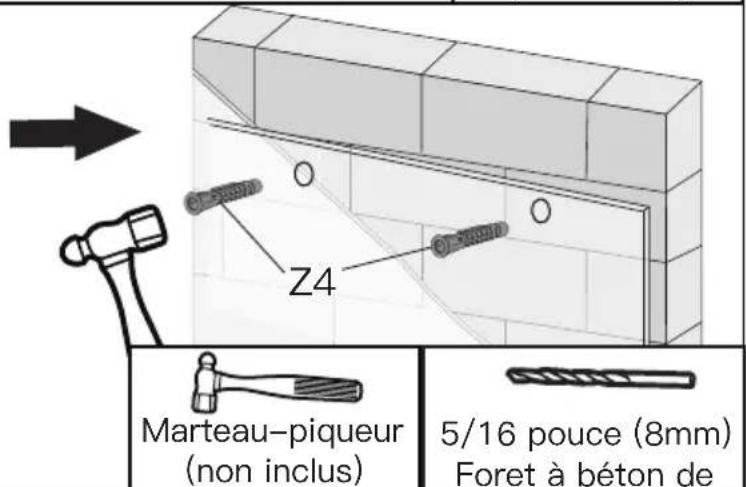

Étape 5C Pour une installation en béton massif ou en blocs de béton
- Il faut utiliser un ancrage mural [Z4] pour cette étape.
- Tout matériel recouvrant le mur ne doit pas dépasser 16 mm (5/8 pouce).
- Épaisseur minimale de béton plein : 203 mm (8 pouce).
- Taille minimale des blocs de béton: 203 × 203 × 406 mm (8 x 8 x 16 pouce).
- Ne jamais pervers dans le mortier entre les blocs.


Crayon (non inclus)

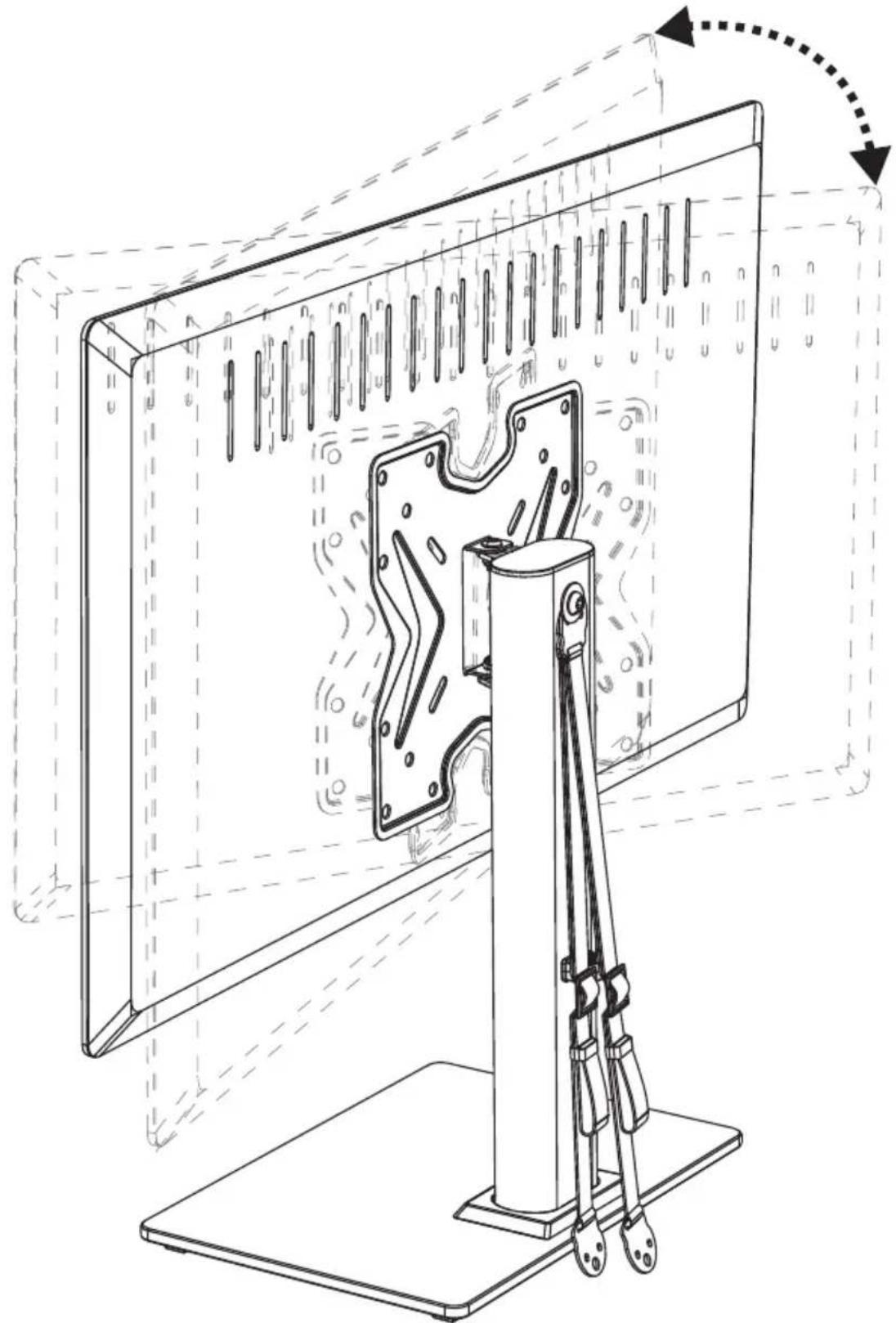

Étape 6 Réglage de l'orientation
Si nécessaire, la plaque TV ou le téléviseur peuvent être pivotés manuellement.

(K) x1
Clip de alambre

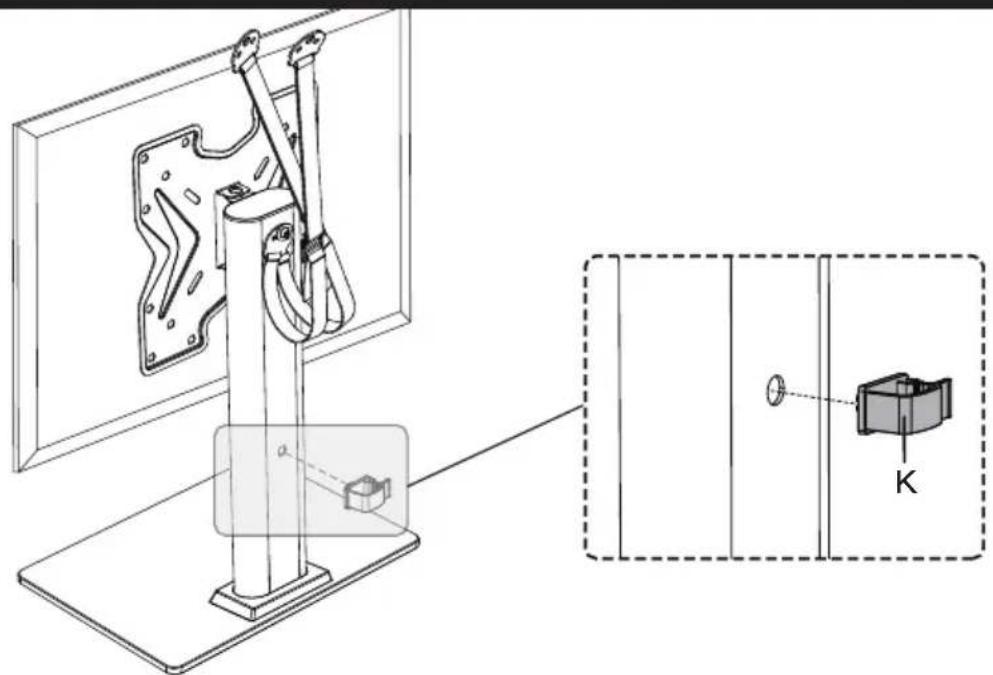

Paso 4 Fije los clips de alambre [K] al pilar de soporte [P]
