ERTSX2-01B - Meuble TV ErgoAV - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil ERTSX2-01B ErgoAV au format PDF.
| Type de produit | Support TV sur pied avec fixation murale optionnelle |
| Marque | ErgoAV |
| Modèle | ERTSX2-01B |
| Compatibilité VESA | 200×100, 200×200, 200×300, 200×400, 300×200, 300×300, 400×200, 400×300, 400×400, 600×400 mm (max) |
| Taille d'écran maximale | Jusqu'à 600 × 400 mm (23,6 × 15,7 po) |
| Hauteur réglable | Oui (3 positions) |
| Rotation | Pivotante gauche/droite |
| Fixation murale possible | Oui (montant bois, béton ou blocs de béton) |
| Sangles de sécurité incluses | Oui (2 sangles) |
| Gestion des câbles | Oui (entrée et sortie de câbles avec couvercle arrière) |
| Matériaux | Acier, plastique |
| Accessoires inclus | Boulons et vis (M4, M6, M8), entretoises, rondelles, clés Allen, gabarit de perçage |
| Outils nécessaires (non inclus) | Perceuse électrique, crayon, tournevis Phillips, mètre ruban |
| Nettoyage et entretien | Essuyer avec un chiffon doux et sec |
FOIRE AUX QUESTIONS - ERTSX2-01B ErgoAV
Questions des utilisateurs sur ERTSX2-01B ErgoAV
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Meuble TV au format PDF gratuitement ! Retrouvez votre notice ERTSX2-01B - ErgoAV et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ERTSX2-01B de la marque ErgoAV.
MODE D'EMPLOI ERTSX2-01B ErgoAV
English 02-17 Español 34 a 49Français 18 à 33

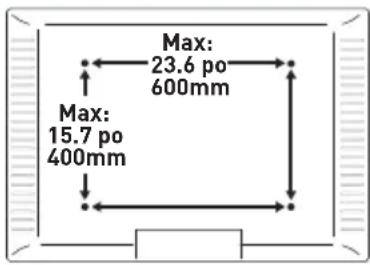

Vérifiez la compatibilité du motif VESA
200 x 100mm 200 x 400mm 400 x 200mm
200 x 200mm 300 x 200mm 400 x 300mm
200 x 300mm 300 x 300mm 400 x 400mm
Maximum/Minimum :
600 x 400mm (23.6 x 15.7 po) 600 x 400mm
200 x 100mm (7.9 x 3.9 po)
Si ce support n'est pas compatible, veuillez contacter le support produit.
2
Vérifiez la charge maximale

AVERTISSEMENT
NE dépassez PAS la charge maximale. L'utilisation avec des produits plus lourds que la charge maximale peut entraîner une défaillance du support et de ses accessoires, provoquant des dommages et/ou des blessures.
Si votre téléviseur pèse plus, ce support N'EST PAS compatible.
3
Vérifier le type de mur

Murs en béton et en blocs de béton

Pour les installations de sangles de sécurité, vous devrez vérifier la construction de votre mur.
4
Outils nécessaires (non inclus)

Perceuse électrique

Crayon

Tournevis Phillips

Mètre
ruban
Pour l'installation d'une vis de sécurité

5/16 po (8mm)
Foret à bois
Pour l'installation de la sangle de sécurité dans le bois



1/8 po (3mm)
Foret à boisDé
Pour l'installation de la sangle de sécurité dans le béton


tecté Mardeagoujons Afbrée à béton
5
Consignes De Securite Importantes
DANGER: Veuillez lire attentivement toutes les instructions avant de tenter l'installation. Si vous NE COMPRENEZ PAS les instructions ou avez des questions ou des préoccupations, veuillez appeler le support technique ou envoyer un e-mail au service client.
ATTENTION : Évitez le risque de blessures corporelles et de dommages matériels !
AVERTISSEMENT : Tous les fixations doivent être fermement serrées !
- Ce produit contient de petites pièces qui peuvent présenter un risque d'étouffement.
- NE PAS utiliser ce produit à des fins autres que celles explicitement spécifiées dans ce manuel. NE PAS dépasser la capacité de poids maximale. Nous ne sommes pas responsables des dommages ou blessures causés par un assemblage incorrect, un montage inapproprié ou une utilisation inappropriée.
- Utilisez ce système de montage uniquement à des fins prévues telles que décrites dans ces instructions. NE PAS utiliser des accessoires non recommandés par le fabricant.
AVERTISSEMENT DE BASCULEMENT : Des blessures graves ou mortelles par écrasement peuvent survenir lors d'un accident de basculement. Pour aider à prévenir un accident de basculement : - Ne laissez jamais les enfants grimper, se tenir debout, se suspendre ou jouer sur une partie du téléviseur ou du support de télévision.
- Utilisez des dispositifs de retenue ou des ancrages pour attacher le support de télévision au mur.
- L'utilisation de dispositifs de retenue pour prévenir les basculements ne peut que réduire, mais pas éliminer le risque d'un accident de basculement.

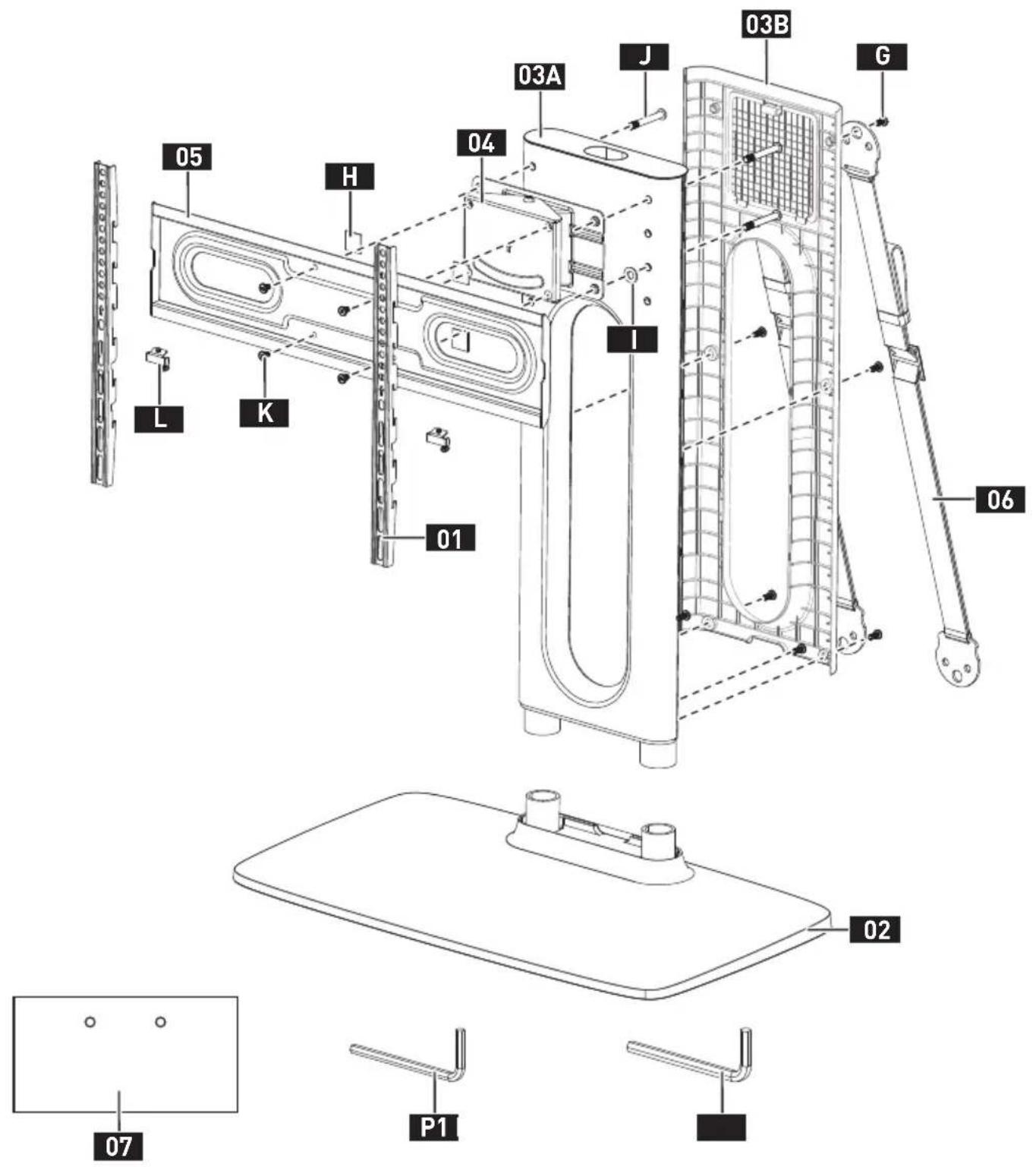

03A Pilier de soutien
03B Couvercle arrière
04 Support pivotant
05 Plaque TV
06 Sangle de sécurité
07 Gabarit de perçage
G Boulon
H Tampon en EVA
1 Rondelle en acier
J Boulon
K Boulon
L Verrou de sécurité
P1 Petite clé Allen
P2 Grande clé Allen
INSTALLATION
Pièces et matériel fournis pour l'étape 1
le matériel inclus dans cet ensemble ne sera pas utilisé en totalité.


M4 x 12mm
Boulon de
télévision
C1 x 4

M4 x 30mm
Boulon de
télévision
C2×4
M6

M6 x 15mm
Boulon de
télévision
D1 x 4

M6 x 35mm
Boulon de
télévision
D2×4
M8

M8 x 15mm
Boulon de télévision
E1 x 4

M8 x 35mm
Boulon de télévision
E2×4

M8 x 50mm
Boulon de télévision
E3 x 4
ÉTAPE 1 Fixer les équerres TV à votre TV

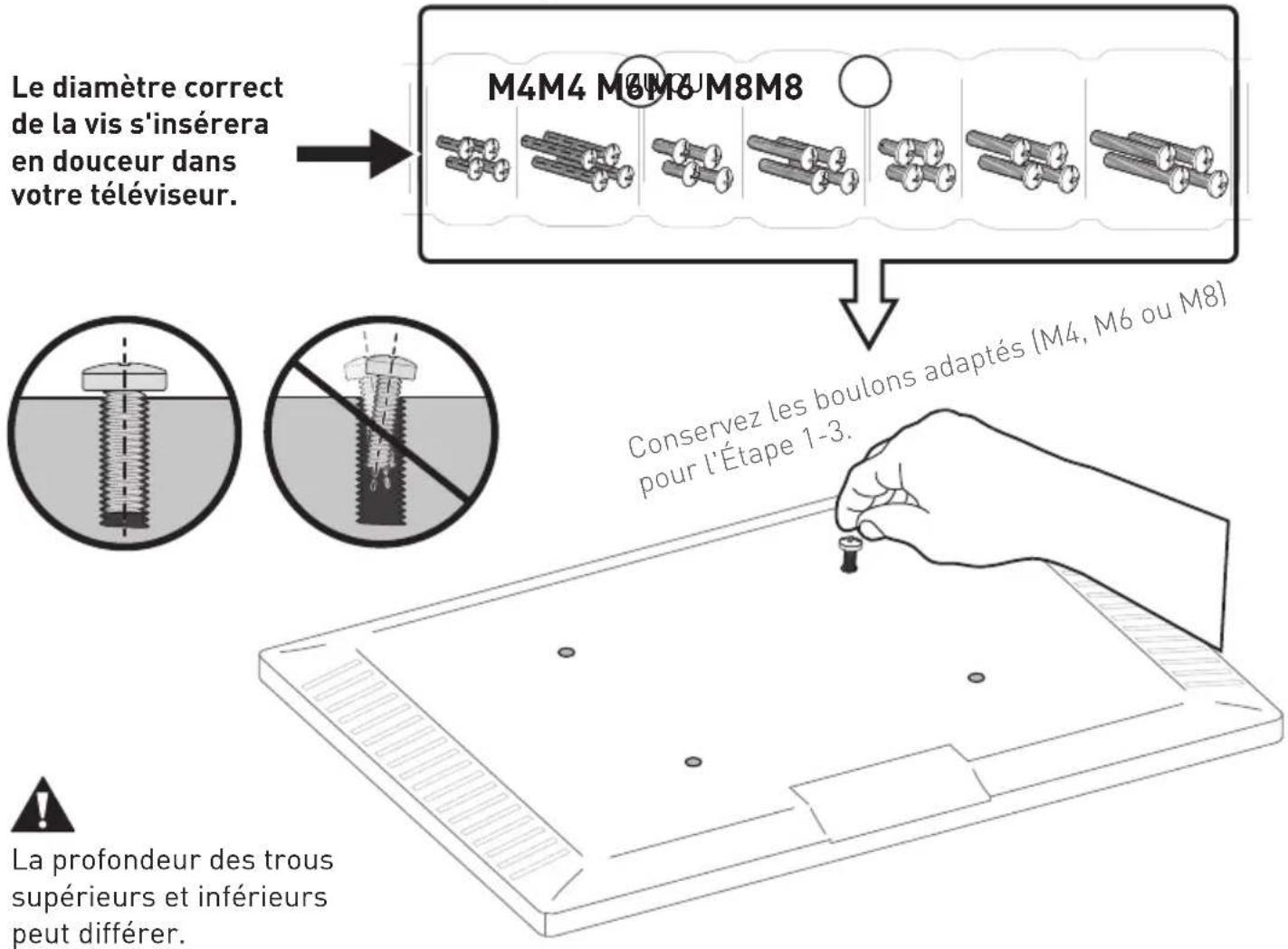

1-1 Sélectionnez les boulons pour le Téléviseur


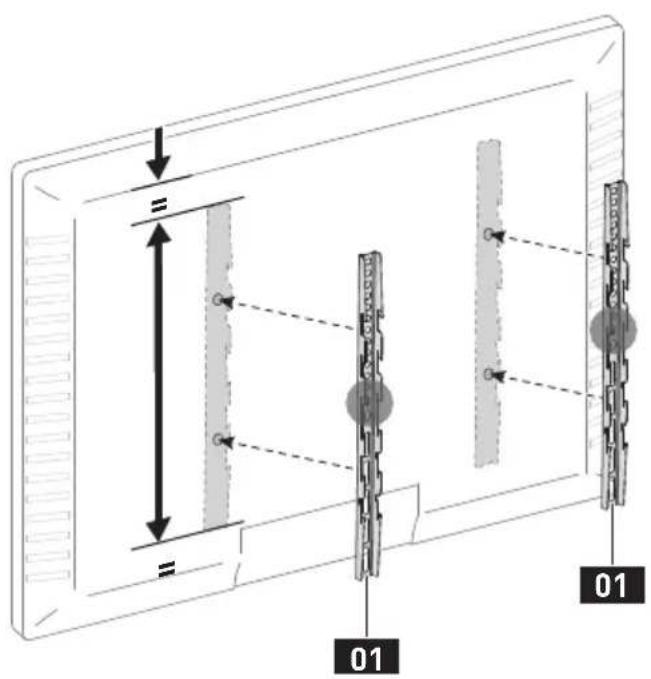

Le diamètre correct de la vis s'insérera en douceur dans votre téléviseur. M4M4 M6M8 M8 Conservez les boulons adaptés (M4, M6 ou M8) pour l'Étape 1-3. La profondeur des trous supérieurs et inférieurs peut différer.1-2 Positionnez les supports du téléviseur

1-3 Fixez les supports du téléviseur
Pour les téléviseurs à dos plat, accédez à l'option A sur cette page.
Pour les bosses, les téléviseurs incurvés, les trous encastrés et les câbles, passez à l'option B sur la page suivante.

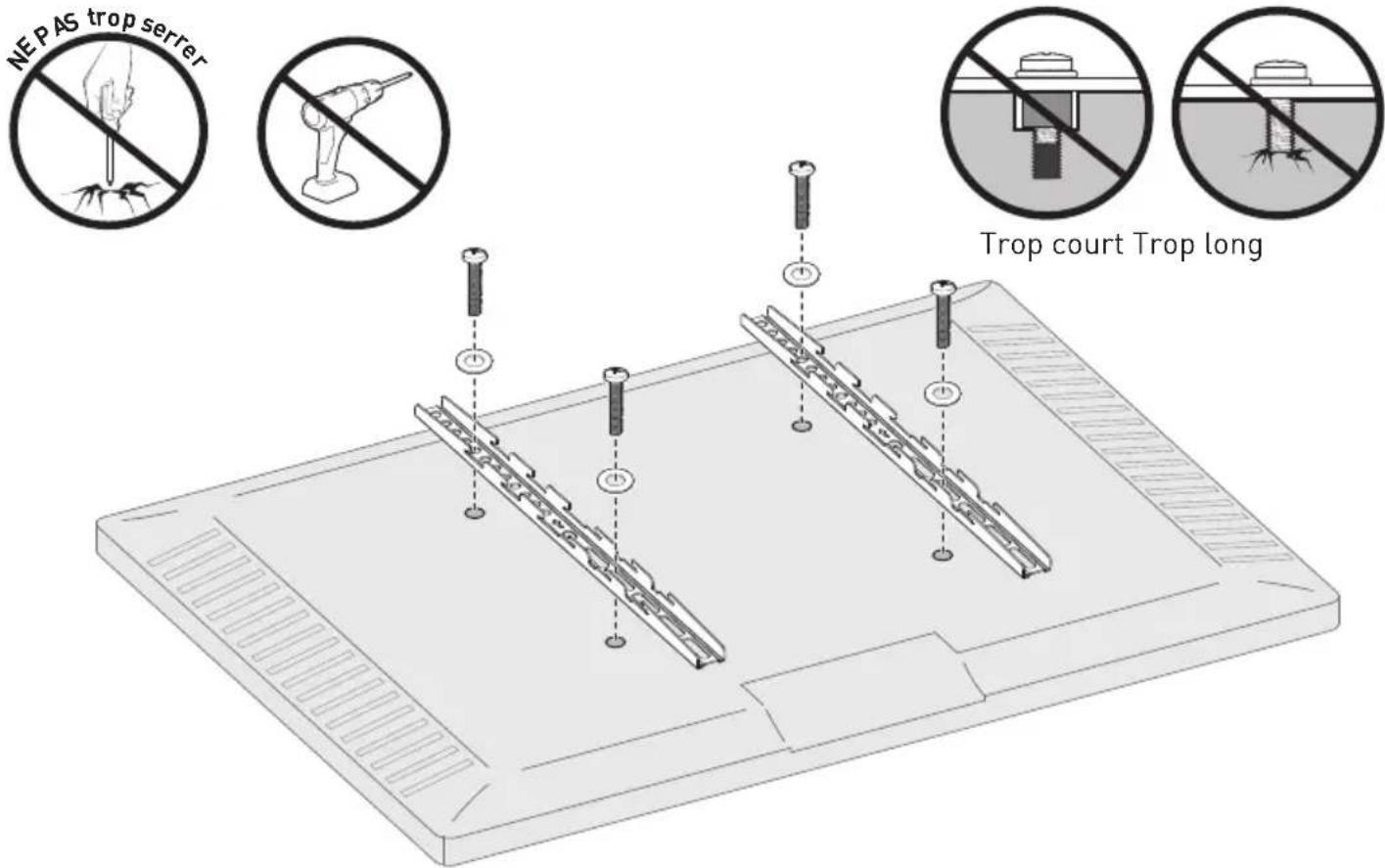

AVERTISSEMENT :
- Ne tournez pas la vis au-delà du fond du trou.
- Si la vis est trop courte, elle pourrait ne pas suffisamment soutenir le téléviseur.
- Si la vis est trop longue, elle pourrait endommager le téléviseur.
- Au moins 4 à 5 tours dans le filetage sont nécessaires.
- La profondeur des trous inférieurs peut être différente de celle des trous supérieurs.
Utilisez des vis courtes pour téléviseur avec des rondelles.


Téléviseur à dos plat


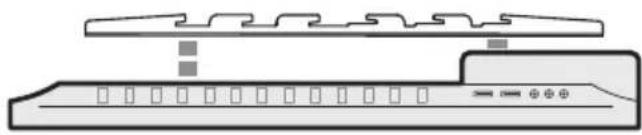

Utilisez des boulons longs pour la TV avec des rondelles et des entretoises pour créer un espace supplémentaire entre la TV et le support TV.

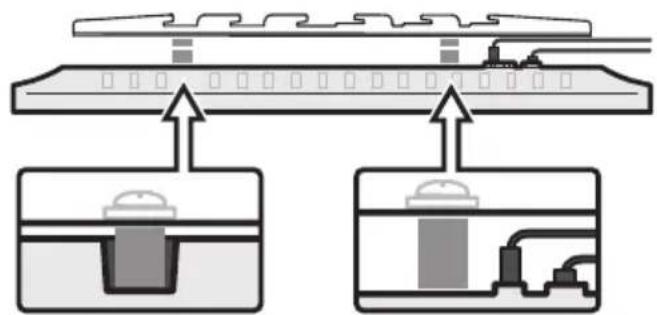

Bosse

TV avec des restrictions
de montage

Trous en retrait Câbles saillants

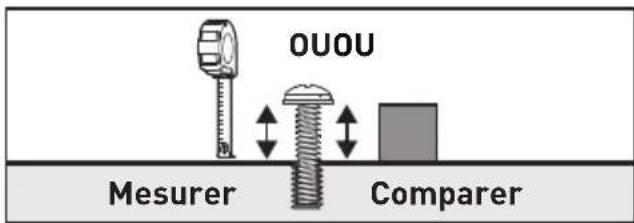

Vous pouvez utiliser un mètre ruban pour mesurer les boulons saillants ou tenir des entretoises à côté d'eux pour choisir la bonne combinaison d'entretoises.

⚠️ Remarque :
Il existe de nombreuses combinaisons possibles d'entretoises qui peuvent être utilisées.


(877) 419-7832
Mon-Fri 8am - 8pm (CST)

support@ergoav.com


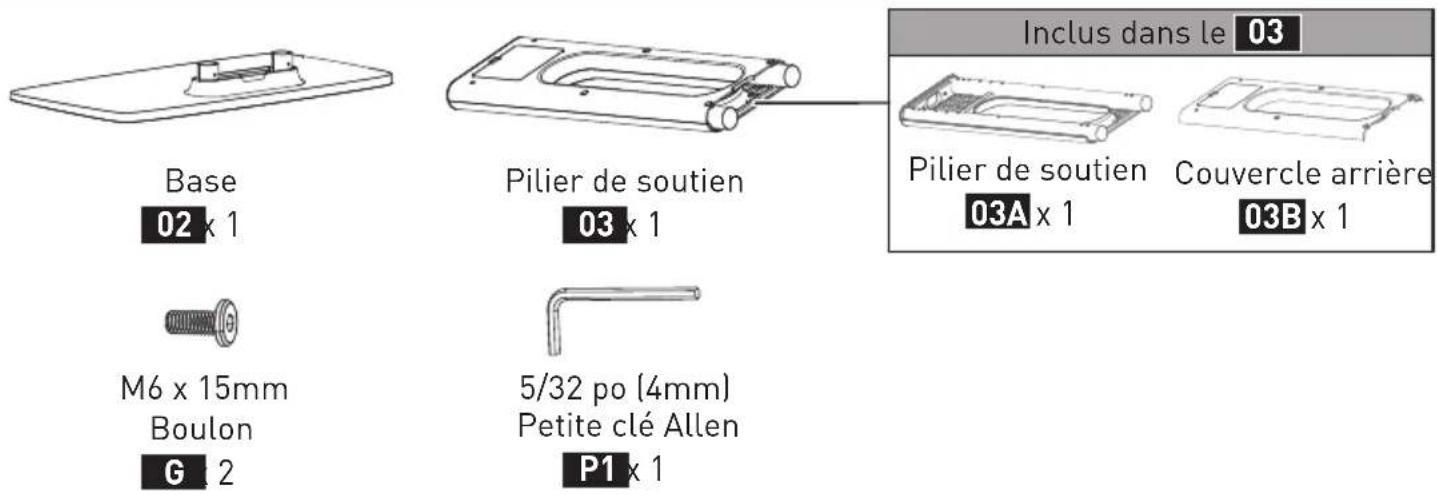

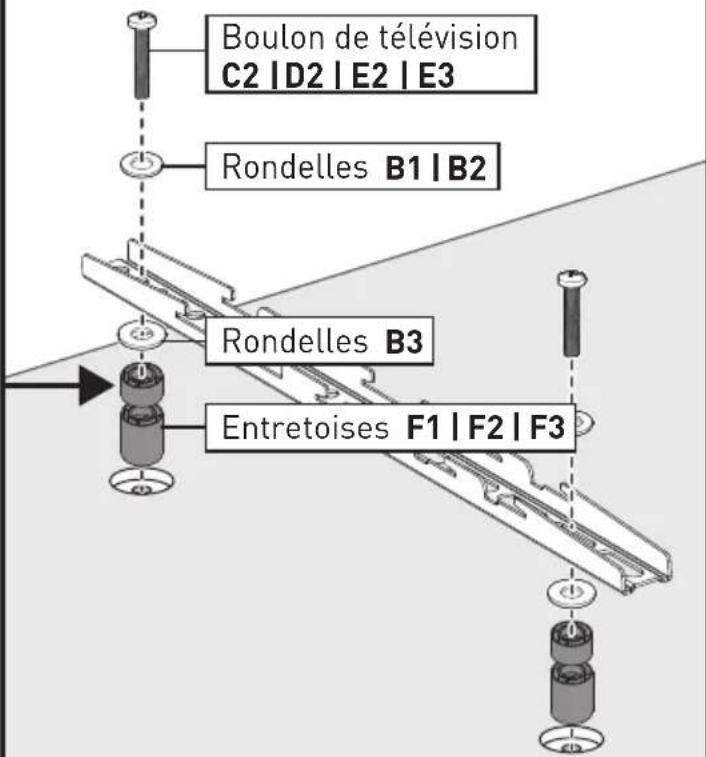

Boulon de télévision C2 |D2 |E2 |E3 Rondelles B1 |B2 Rondelles B3 Entretoises F1 |F2 |F3Pièces et matériel fournis pour l'étape 2

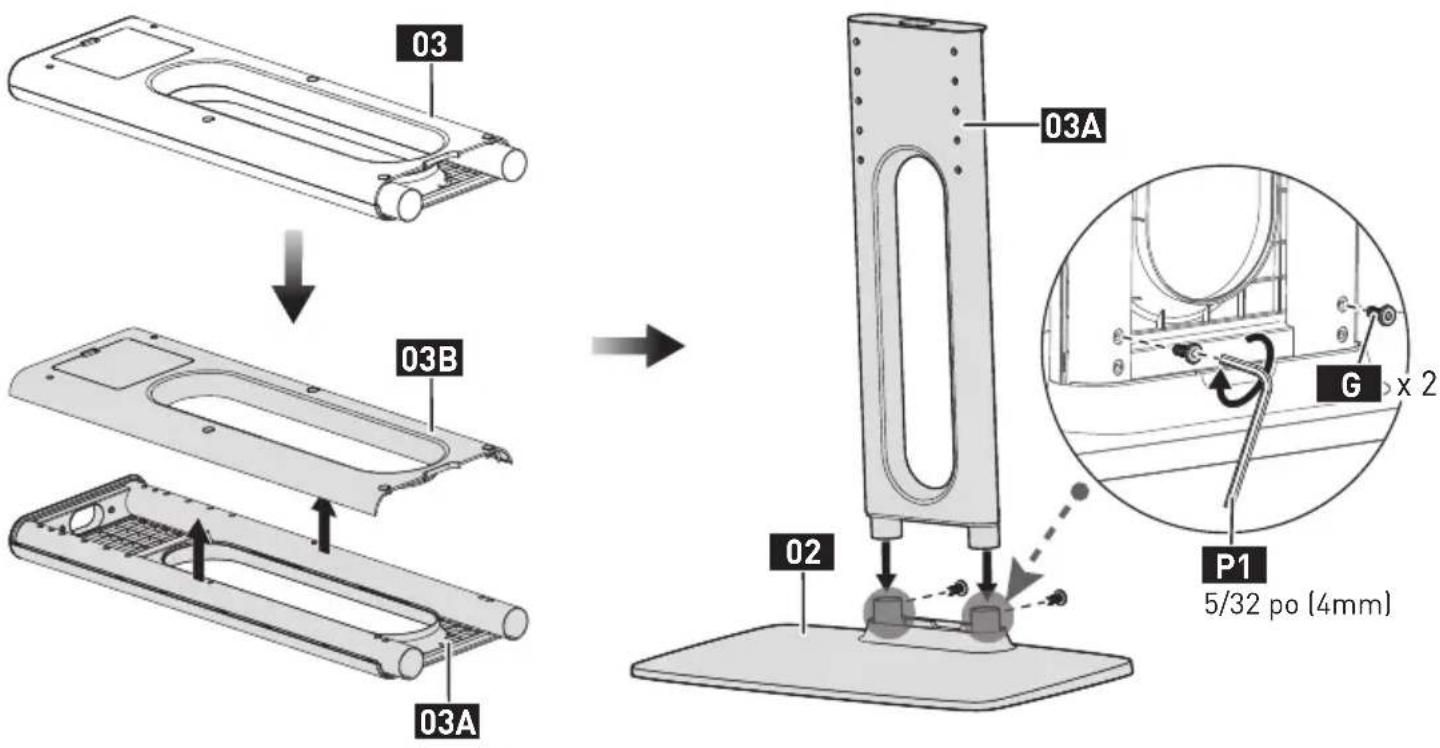

ÉTAPE 2 Connectez le pilier de soutien à la base

Support pivotant
04 k 1

M8 x 60mm
Boulon
J 4

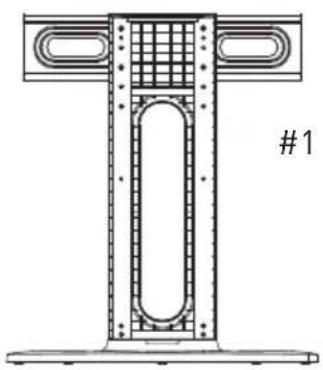

ÉTAPE 3 Fixez la plaque de télévision au pilier de soutien
1


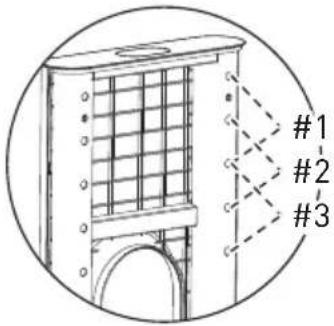

#1 #2 #33 options de hauteur

Pièces et matériel fournis pour l'étape 4

Verrou de sécurité
L 2

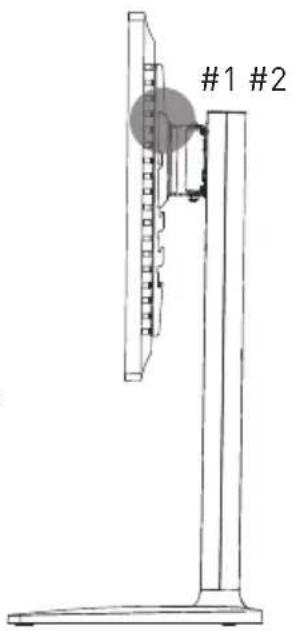

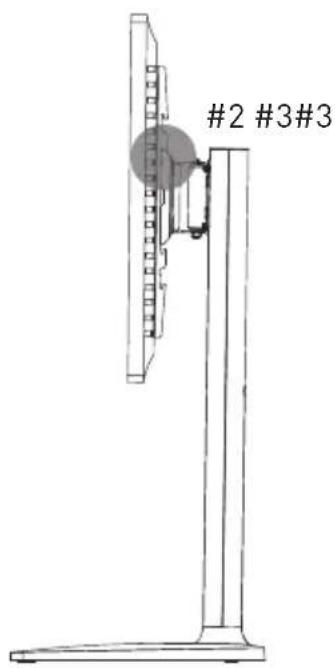

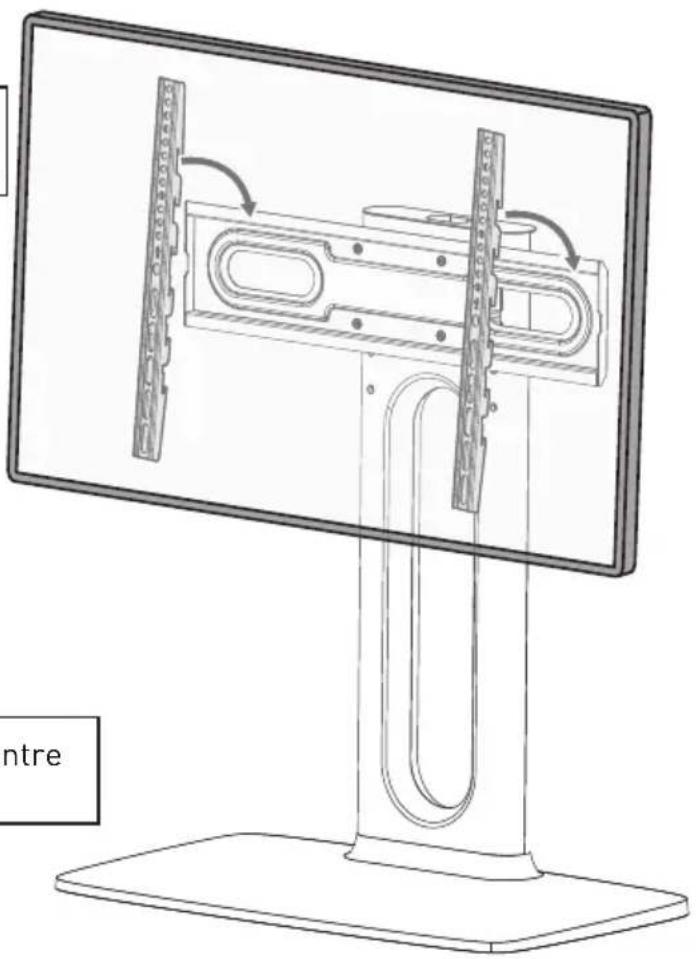

ÉTAPE 4 Accrochez la télévision sur la plaque de télévision
1

3 options de hauteur
LOURD! Vous aurez peut-être besoin d'aide pour cette étape.
⚠ Remarque : Accrochez le téléviseur au centre de la plaque de fixation pour téléviseur.
Pièces et matériel fournis pour l'étape 5

Sangle de sécurité
06 k 2

M6 x 15mm
Boulon
G 6

5/32 po (4mm)
Petite clé Allen
P1 x 1

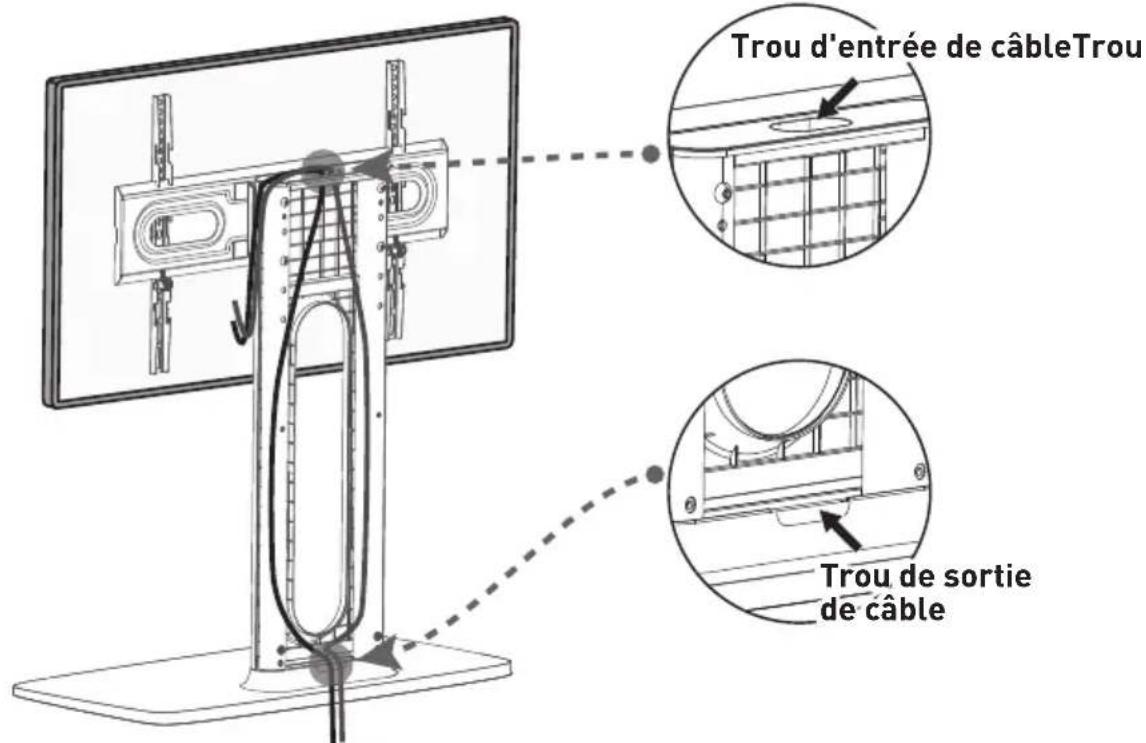

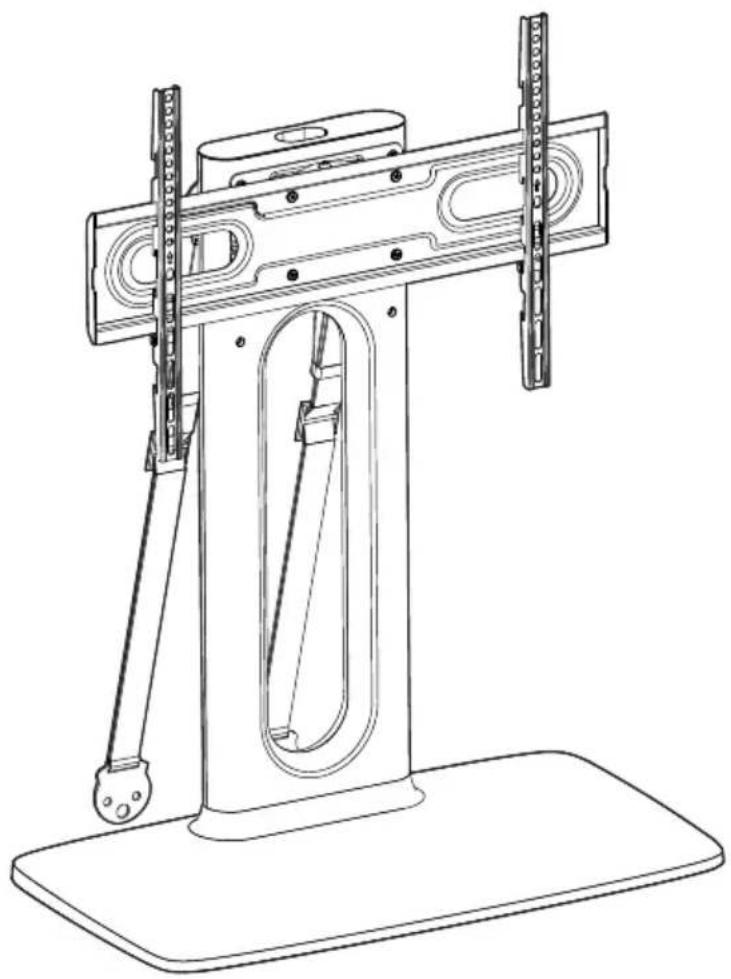

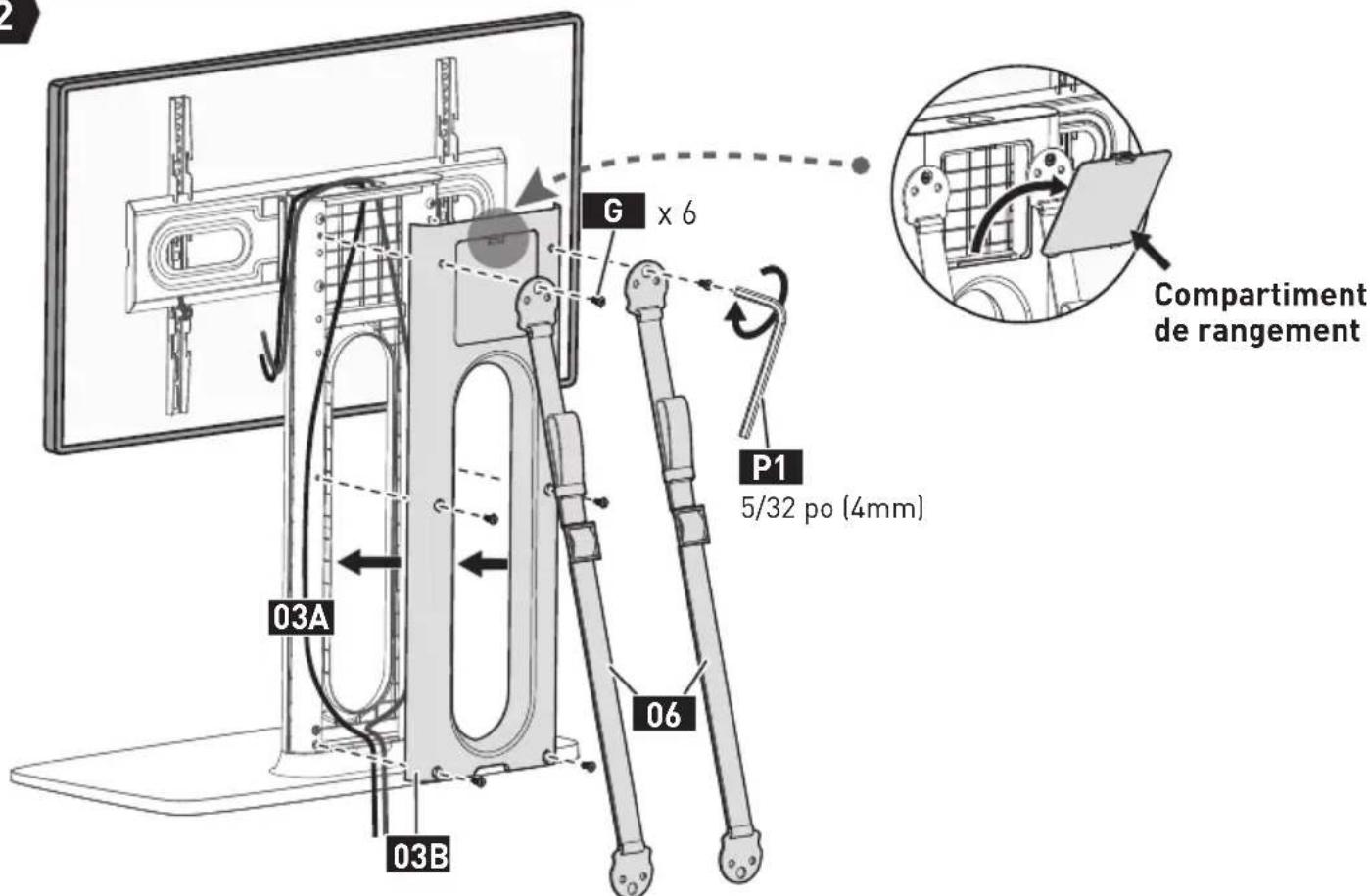

ÉTAPE 5 Organisez les câbles et fixez le couvercle arrière
1

Pièces et matériel fournis pour l'étape 6

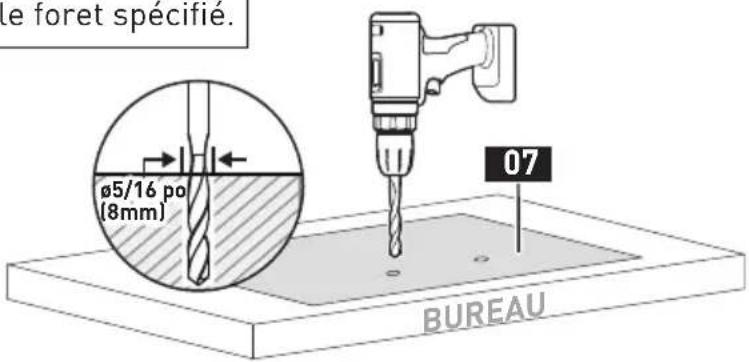

ÉTAPE 6 Fixez la base au meuble de table en bois (optionnel)
1
⚠Remarque : Assurez-vous d'utiliser le foret spécifié.
⚠️ ATTENTION : La surface de montage doit avoir une épaisseur de 0,6 à 0,8 po (15-20mm). Si l'épaisseur de la surface de montage dépasse cette plage, veuillez ne pas suivre cette étape.


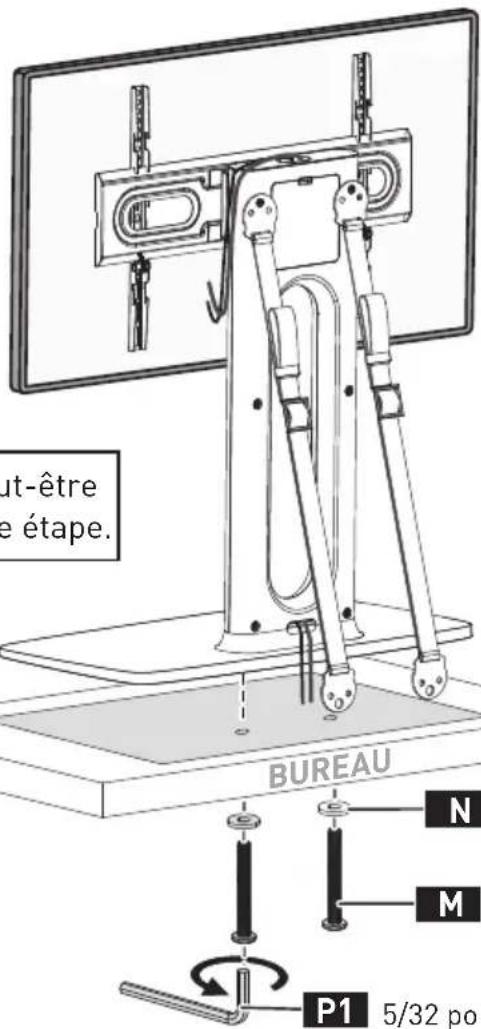

LOURD! Vous aurez peut-être besoin d'aide pour cette étape.

M5 x 60mm Vis
Z1×2

M5 x 25mm Vis
Z2×4

M5 Rondelle (BK)
Z3×2

Cheville murale
24×2
ÉTAPE 7 Fixez le support TV contre le meuble ou le mur



Pour l'installation sur un meuble de table en bois, suivez l'option A à la page 30.
Pour l'installation sur montant en bois, suivez l'option B à la page 31.
Pour l'installation sur mur en béton et en blocs de béton, suivez l'option C à la page 32.

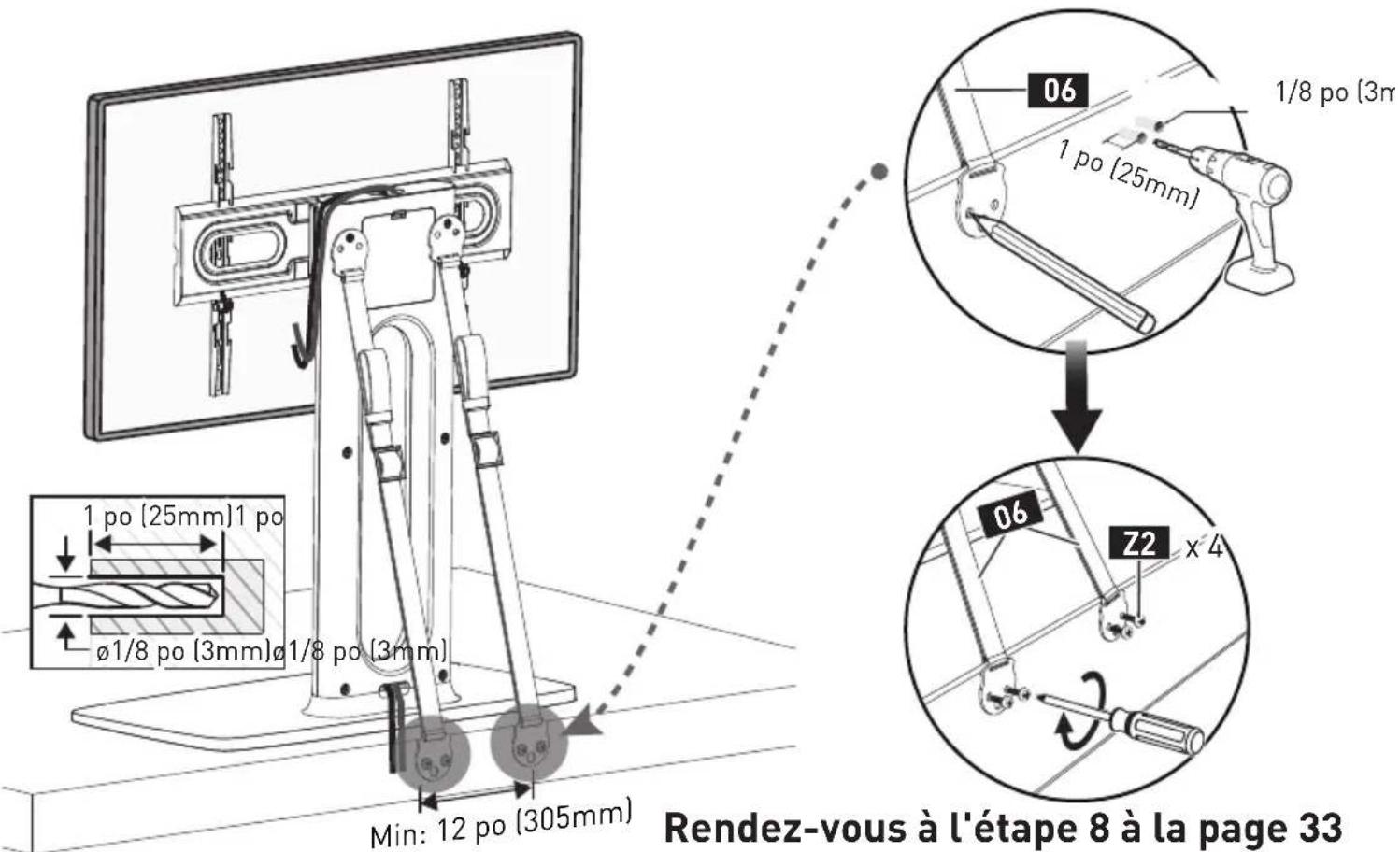

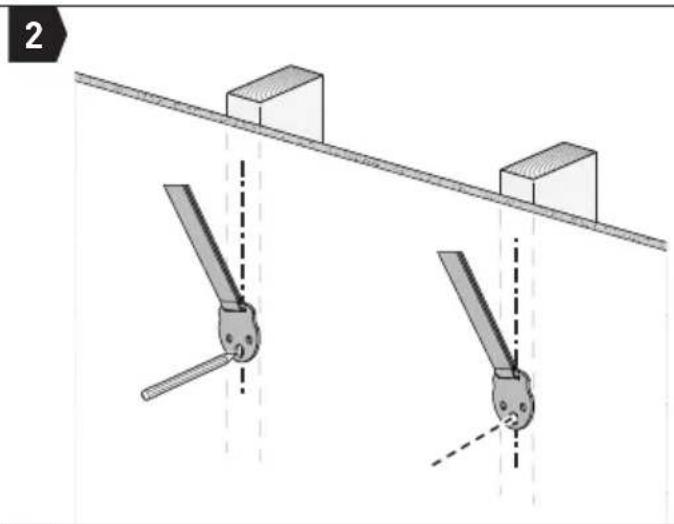

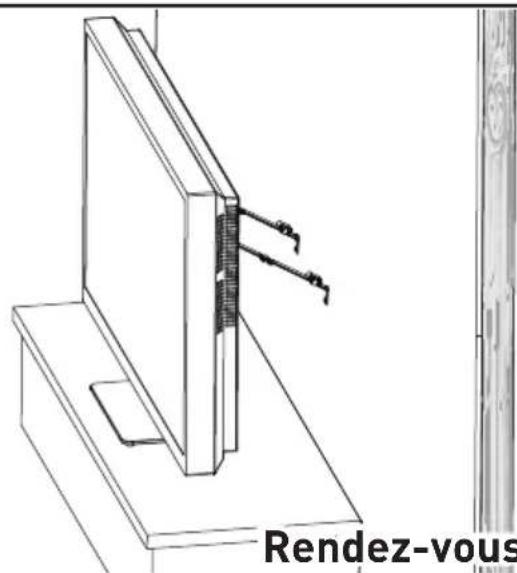

Option A : Pour l'installation sur un meuble de table en bois
- NE PAS UTILISER L'ANCRAGE Z4 POUR CETTE ÉTAPE !
⚠ Remarque : Il est nécessaire de percer un trou pilote pour éviter de fendre le bois. Faites attention à ne pas endommager votre mobilier.
ATTENTION : La surface de montage doit être plus épaisse que 1 po (25mm). Si votre surface de montage est inférieure à 1 po (25mm), veuillez suivre l'option B ou C pour fixer les sangles de sécurité au mur.

24
Cheville murale
- NE PAS UTILISER L'ANCRAGE Z4 POUR CETTE ÉTAPE !
- Aucun matériau recouvrant le mur ne doit dépasser 5/8 po (16mm).
- Taille nominale du montant en bois : courant 2 x 4 po (51 x 102mm) minimum 1 12 × 3 12 po (38 x 89mm)
- Le centre du montant doit être vérifié à l'aide d'une alène ou d'un détecteur de montants.

Z4
Cheville
murale


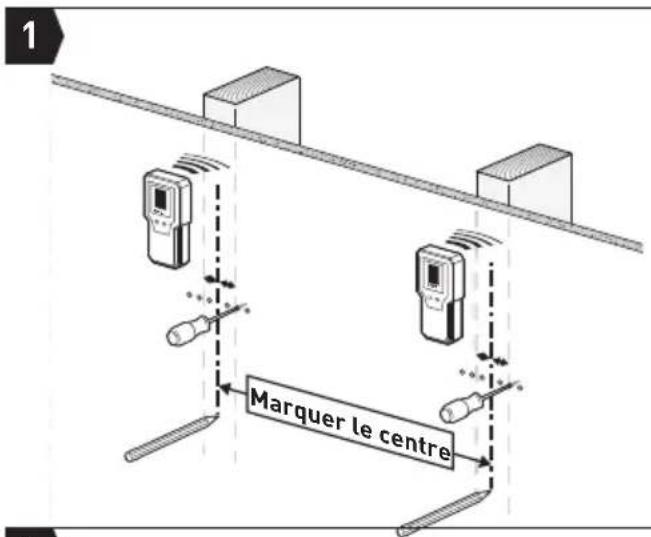

1 Marquer le centre

Rendez-vous à l'étape 8 à la page 33Re

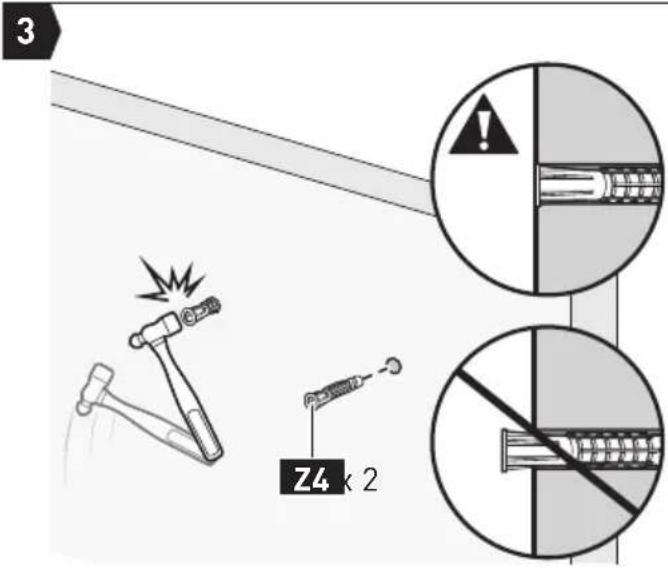

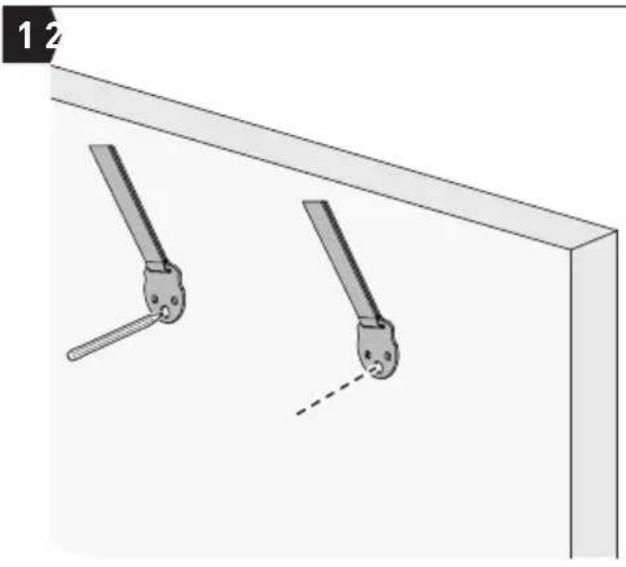

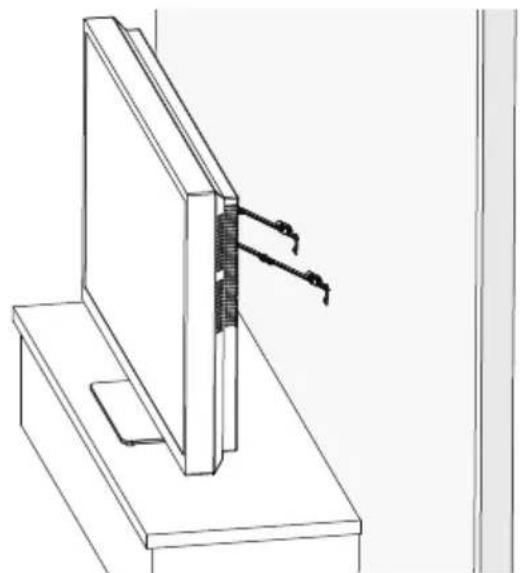

Option C : Pour l'installation sur mur en béton et en blocs de béton
- Vous devez utiliser une cheville murale Z4 pour cette étape.
- Aucun matériau recouvrant le mur ne doit dépasser 5/8 po (16mm).
- Épaisseur minimale du béton solide : 8 po (203mm)
- Taille minimale du bloc de béton : 8 x 8 x 16 po (203 x 203 x 406mm)

- Assurez-vous d'utiliser le foret spécifié.
- Ne percez jamais dans le mortier entre les blocs.


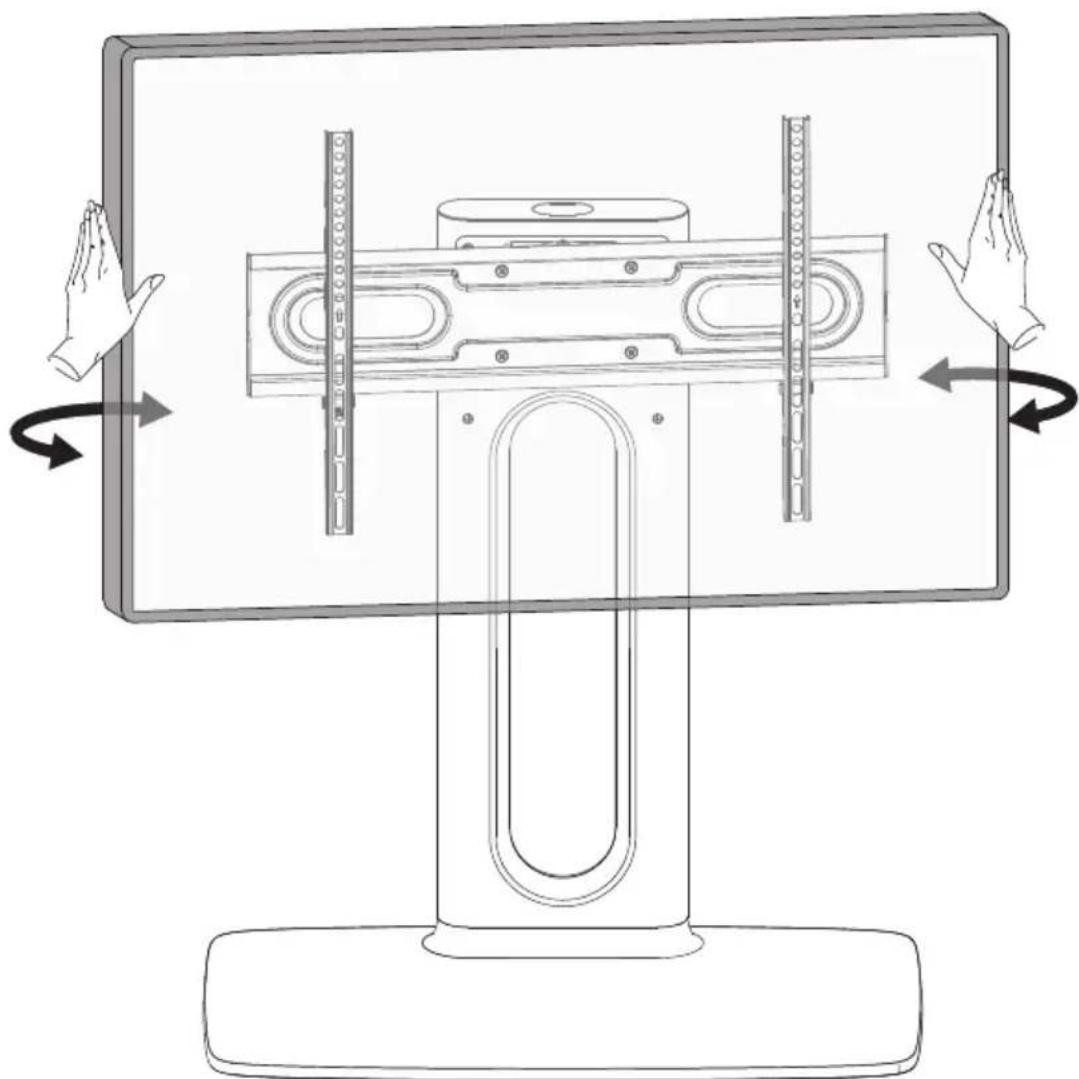

ÉTAPE 8 Ajustement pivotant
La télévision peut pivoter vers la gauche ou vers la droite. Tournez uniquement la télévision par les bords de l'écran. Ne pas appuyer sur l'écran.

le matériel inclus dans cet ensemble ne sera pas utilisé en totalité.
