Type de produit	Meuble TV
Marque	ErgoAV
Modèle	ERFFL5-01CB
Capacité de poids maximale (étagère supérieure)	68 kg (150 lbs)
Capacité de poids du tiroir	6,8 kg (15 lbs)
Capacité de poids moyenne (étagère centrale)	13,6 kg (30 lbs)
Capacité de poids de l'étagère inférieure	27,3 kg (60 lbs)
Matériau principal	MDF et bois
Nombre d'étagères	3
Nombre de tiroirs	1
Nombre de portes	2
Assemblage requis	Oui
Outils inclus	Clé Allen
Quincaillerie incluse	Vis, boulons, chevilles
Pieds réglables	Oui
Charnières réglables 3 voies	Oui
Trous pour sangle de sécurité	Oui (optionnel)
Entretien et nettoyage	Essuyer avec un chiffon sec et doux
Instructions de sécurité	Ne pas dépasser les limites de poids, fixer au mur pour éviter le basculement

FOIRE AUX QUESTIONS - ERFFL5-01CB ErgoAV

Quelle est la capacité de poids maximale du meuble TV ?

L'étagère supérieure supporte jusqu'à 68 kg (150 lbs), l'étagère centrale 13,6 kg (30 lbs), l'étagère inférieure 27,3 kg (60 lbs) et le tiroir 6,8 kg (15 lbs). Ne dépassez jamais ces limites.

Comment assembler le meuble TV ?

Suivez les étapes de la notice fournie. Utilisez la clé Allen incluse pour serrer les boulons et un tournevis cruciforme (non inclus) pour les vis. Assurez-vous de bien aligner les rainures.

Comment ajuster les portes si elles ne ferment pas correctement ?

Les charnières sont réglables à 3 voies : tournez la vis de réglage dans le sens horaire pour réduire l'écart, antihoraire pour l'augmenter. Ajustez le haut/bas et l'avant/arrière selon les besoins.

Comment mettre le meuble à niveau sur un sol irrégulier ?

Utilisez les pieds réglables situés sous le meuble. Tournez-les dans un sens ou l'autre pour compenser les irrégularités du sol.

Puis-je fixer une sangle de sécurité pour éviter le basculement ?

Oui, le meuble est équipé de trous prévus à cet effet (étape 19 optionnelle). Utilisez le matériel du support de table pour téléviseur pour le fixer au mur.

Quels outils sont nécessaires pour l'assemblage ?

Une clé Allen est incluse. Vous aurez besoin d'un tournevis cruciforme (non inclus). Aucun autre outil spécial n'est requis.

Que faire si le tiroir ne glisse pas correctement ?

Vérifiez que les glissières sont correctement installées et alignées. Assurez-vous que le déclencheur de libération est bien enclenché. Si nécessaire, lubrifiez légèrement les rails.

Quel type de téléviseur puis-je placer sur l'étagère supérieure ?

Tout téléviseur pesant jusqu'à 68 kg peut être placé. Vérifiez que les pieds du téléviseur sont stables et adaptés à la surface.

Comment nettoyer le meuble TV ?

Utilisez un chiffon doux et sec pour dépoussiérer. Évitez les produits abrasifs ou liquides qui pourraient endommager la finition.

Où trouver des pièces de rechange ou une assistance ?

Contactez le service client d'ErgoAV par email à [e-mail] ou par téléphone au [phone].

MODE D'EMPLOI ERFFL5-01CB ErgoAV

Consignes de sécurité importantes

- Veuillez lire attentivement toutes les instructions avant de tenter l'installation. Si vous ne comprenez pas les instructions, si vous avez des préoccupations ou des questions, veuillez contacter notre ligne d'assistance technique au [phone] ou le service client à [e-mail].

ATTENTION : Évitez risques de blessures et de dommages matériels !

• N'utilisez pas ce produit à des fins qui ne sont pas explicitement spécifiées dans ce manuel. Ne dépassez pas la capacité de charge. Nous ne sommes pas responsables des dommages ou blessures causés par un montage incorrect, un assemblage incorrect ou une utilisation inappropriée.
• Les informations contenues dans ce manuel ne couvrent pas toutes les conditions ou variables possibles en relation avec l'installation de ce produit. Les informations fournies dans ce document sont susceptibles d'être modifiées sans préavis.

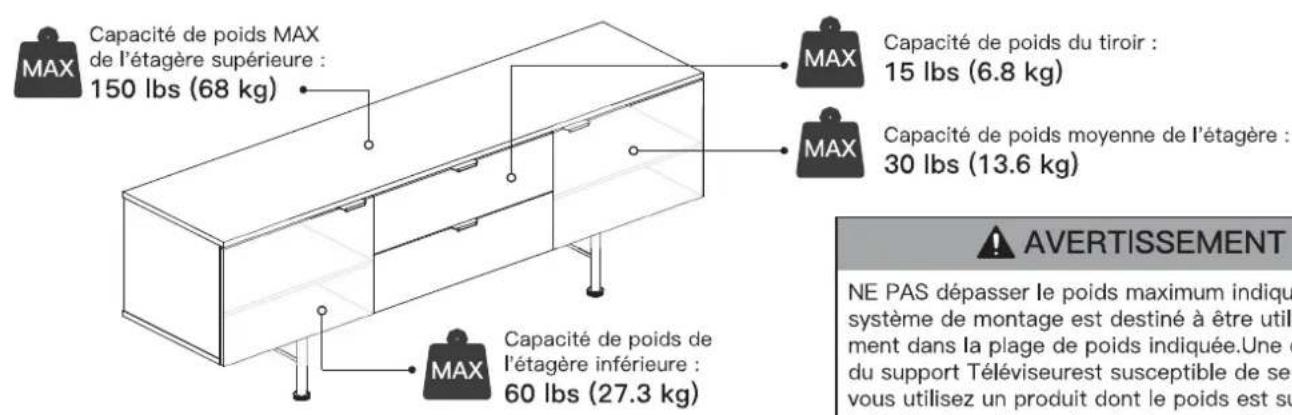

Restrictions de poids

CAPACité de poids MAX de l'étagère supérieure : 150 lbs (68 kg) CAPACité de poids du tiroir : 15 lbs (6.8 kg) CAPACité de poids moyenne de l'étagère : 30 lbs (13.6 kg) CAPACité de poids de l'étagère inférieure : 60 lbs (27.3 kg) MAX MAX MAX MAX AVERTISSEMENT NE PAS dépasser le poids maximum indiqui- système de montage est destiné à être utili- ment dans la plage de poids indiquée. Une d du support Téléviseurest susceptible de se vous utilisez un produit dont le poids est su

AVERTISSEMENT

NE PAS dépasser le poids maximum indiqué. Ce système de montage est destiné à être utilisé uniquement dans la plage de poids indiquée. Une défaillance du support Téléviseurest susceptible de se produire si vous utilisez un produit dont le poids est supérieur à la limite de poids maximale du support Téléviseur, ce qui peut entraîner des dommages et/ou des blessures.

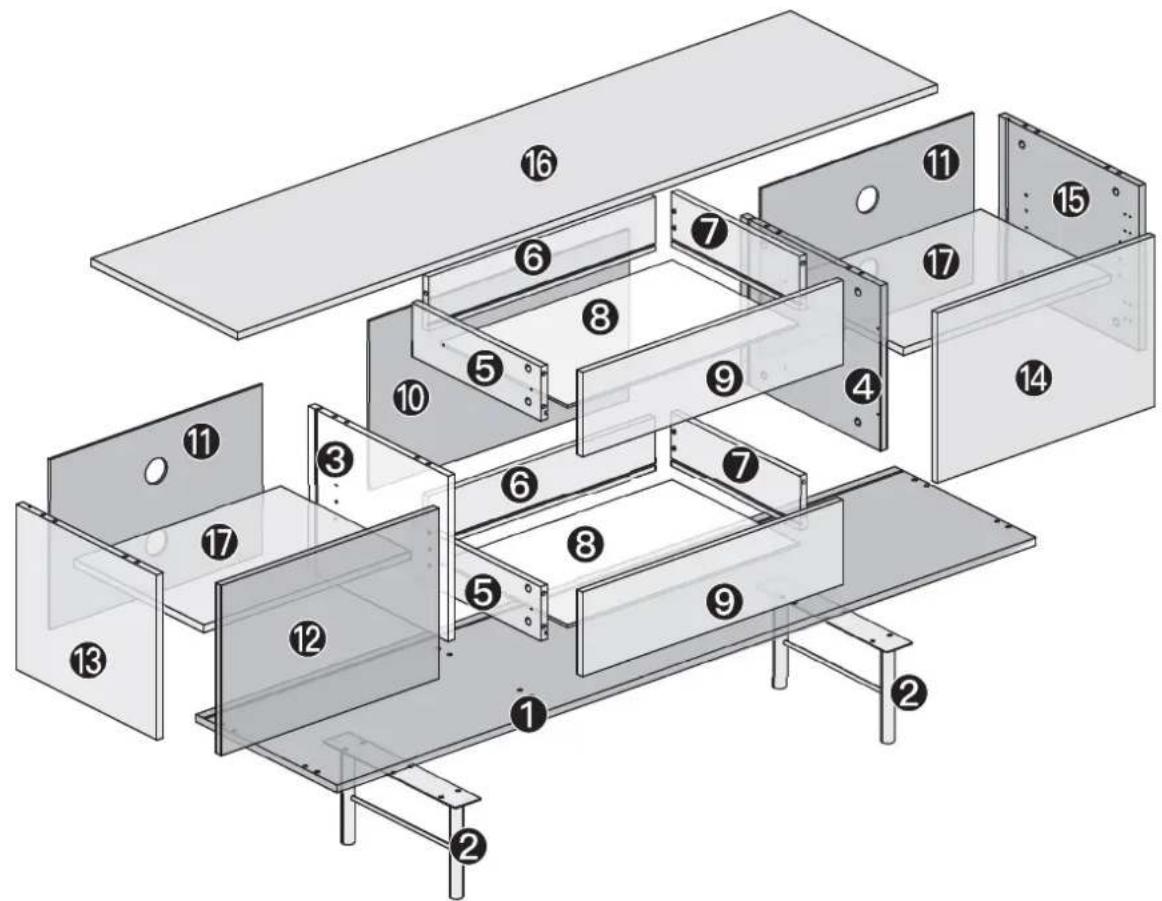

Pièces et matériel fournis

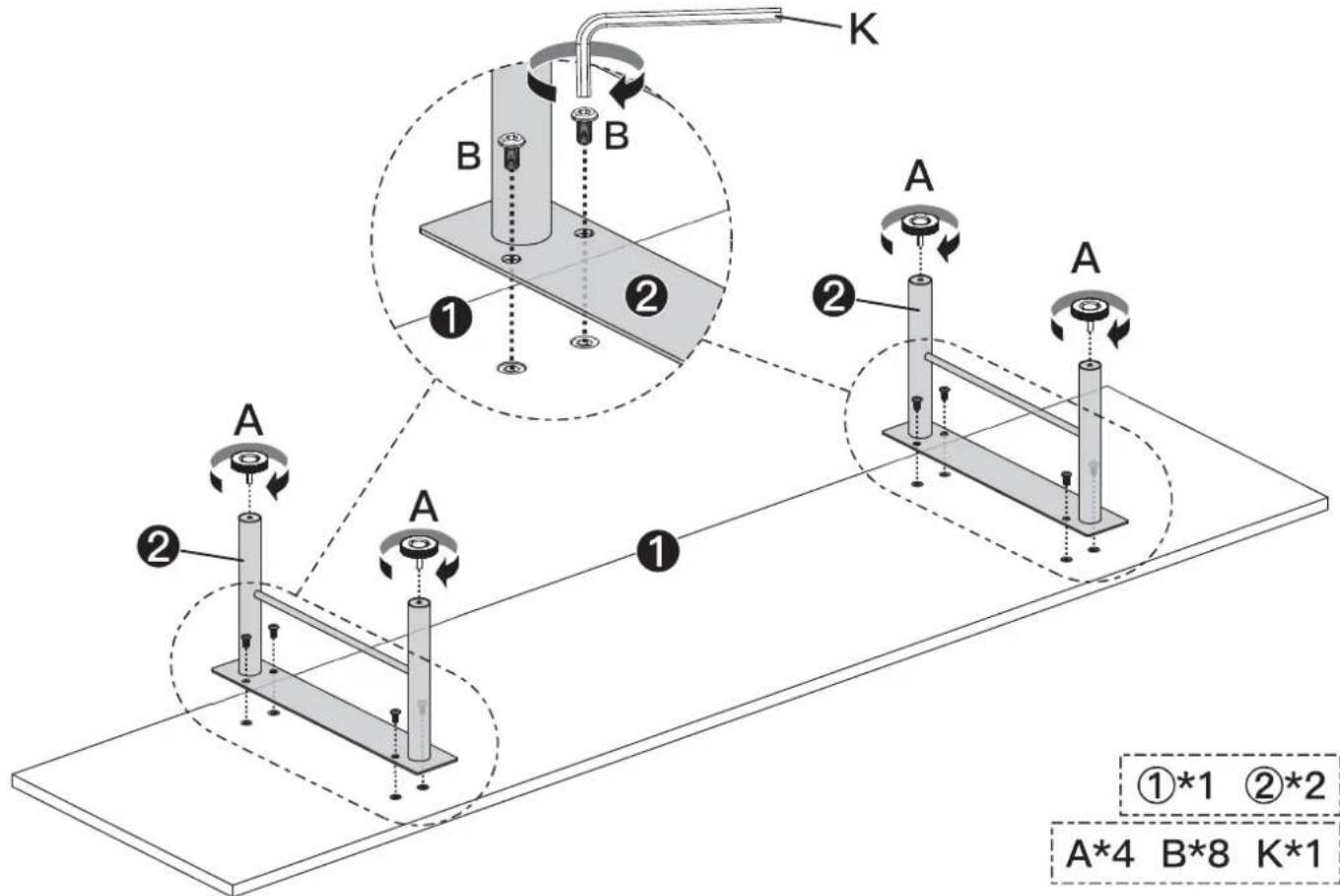

Installez la pièce 2 sur la pièce 1 en utilisant le boulon [B] et utilisez la clé Allen [K] pour serrer. Puis installez [A] sur la partie 2.

K B ① ② A ② A ① ①*1 ②*2 A*4 B*8 K*1

Étape 2

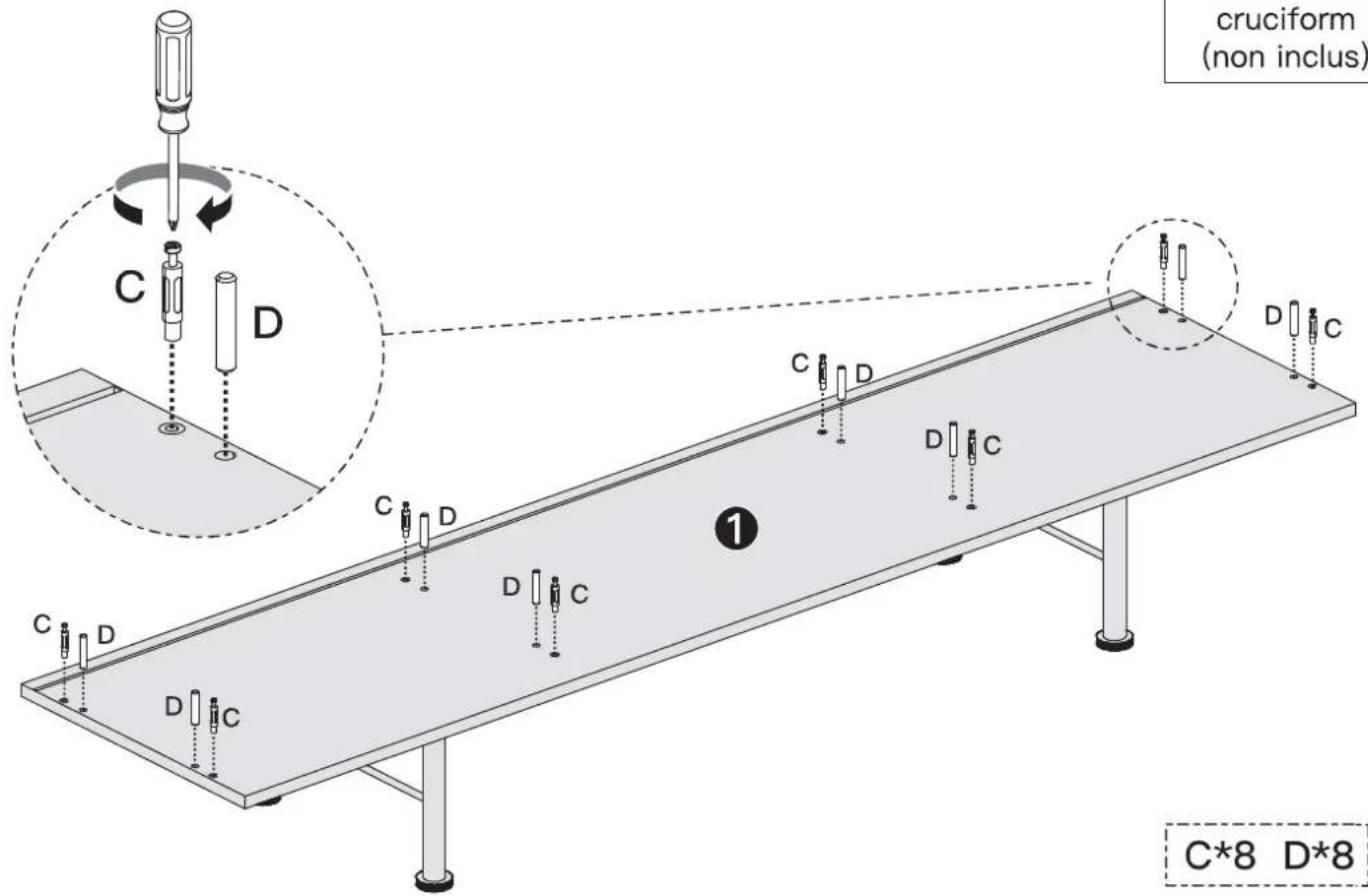

Install [C], [D] sur la partie 1 comme montré ci-dessous. Utili sez le tournevis Phillips pour serrer la pièce [C].

Tournevis cruciform (non inclus)

cruciform (non inclus) C D C D C D C D C D C C*8 D*8

Étape 3

Préparer la glissière du tiroir. Répéter les étapes jusqu'à ce que les 4 glissières soient préparées.

3-1 Déployer le côté du tiroir.

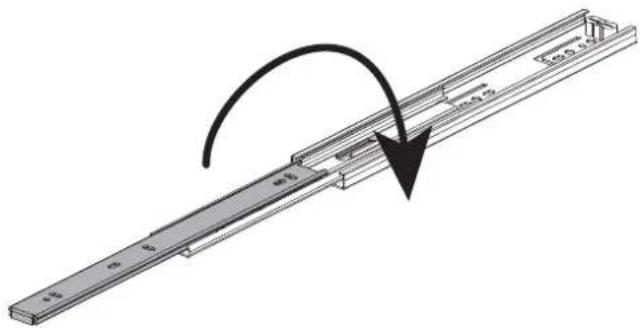

3-2 Retourner la glissière du tiroir.

Côté du tiroir

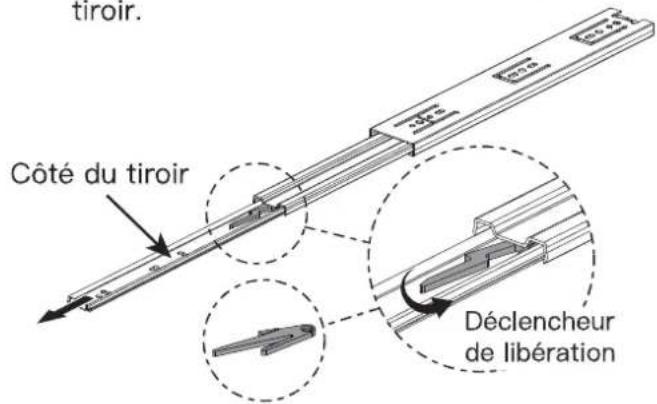

3-3 Faites progresser la gâchette tel qu'indiqué ci-dessous tout en tirant sur le côté du tiroir.

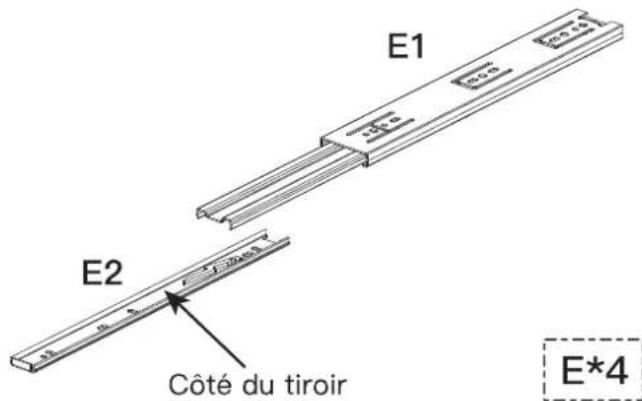

3-4 Séparez le côté du tiroir de l'ensemble de la glissière du tiroir.

tiroir. Côté du tiroir Déclencheur de libération

E1 E2 CÔté du tiroir E*4

Étape 4

Installez [E1] sur le côté avec les trous de vis de la partie 3 et de la partie 4 en utilisant la vis [F].

atmoant la fin [F·] F E1 Placez les glissières du tiroir sur les panneaux [3] et [4] et alignez les côtés sur les panneaux comme illustré à la Figure 1. E1 ③*1 ④*1 E1*4 F*8

Étape 5

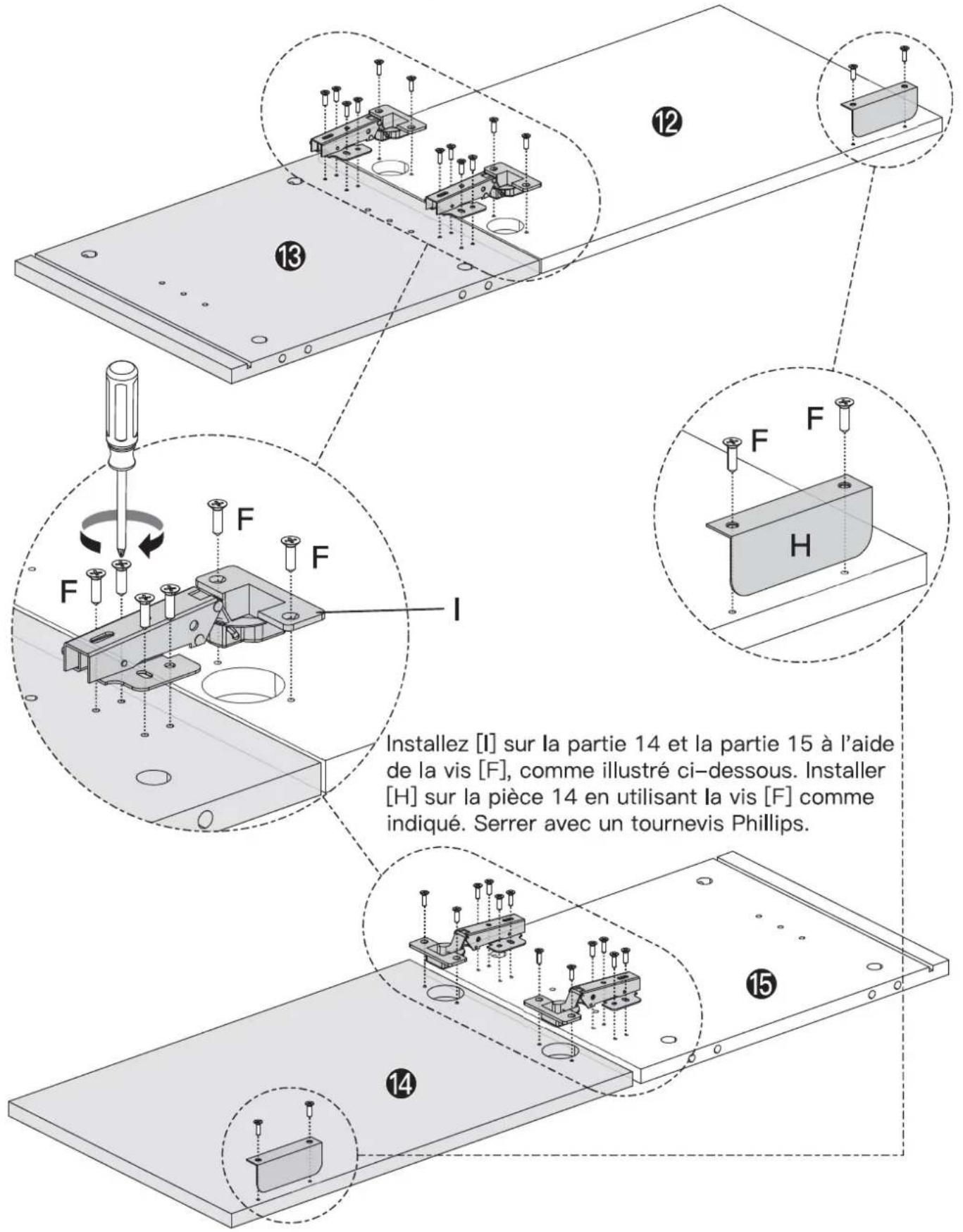

Installez [I] sur la partie 12 et la partie 13 à l'aide de la vis [F], comme illustré ci-dessous. Installer [H] sur la pièce 12 en utilisant la vis [F] comme indiqué. Serrer avec un tournevis Phillips.

12 13 F F F F F F I Installez [I] sur la partie 14 et la partie 15 à l'aide de la vis [F], comme illustré ci-dessous. Installer [H] sur la pièce 14 en utilisant la vis [F] comme indiqué. Serrer avec un tournevis Phillips. 15 14

⑫*1 ⑬*1 ⑭*1 ⑮*1

F*28 H*2 I*4

Étape 6

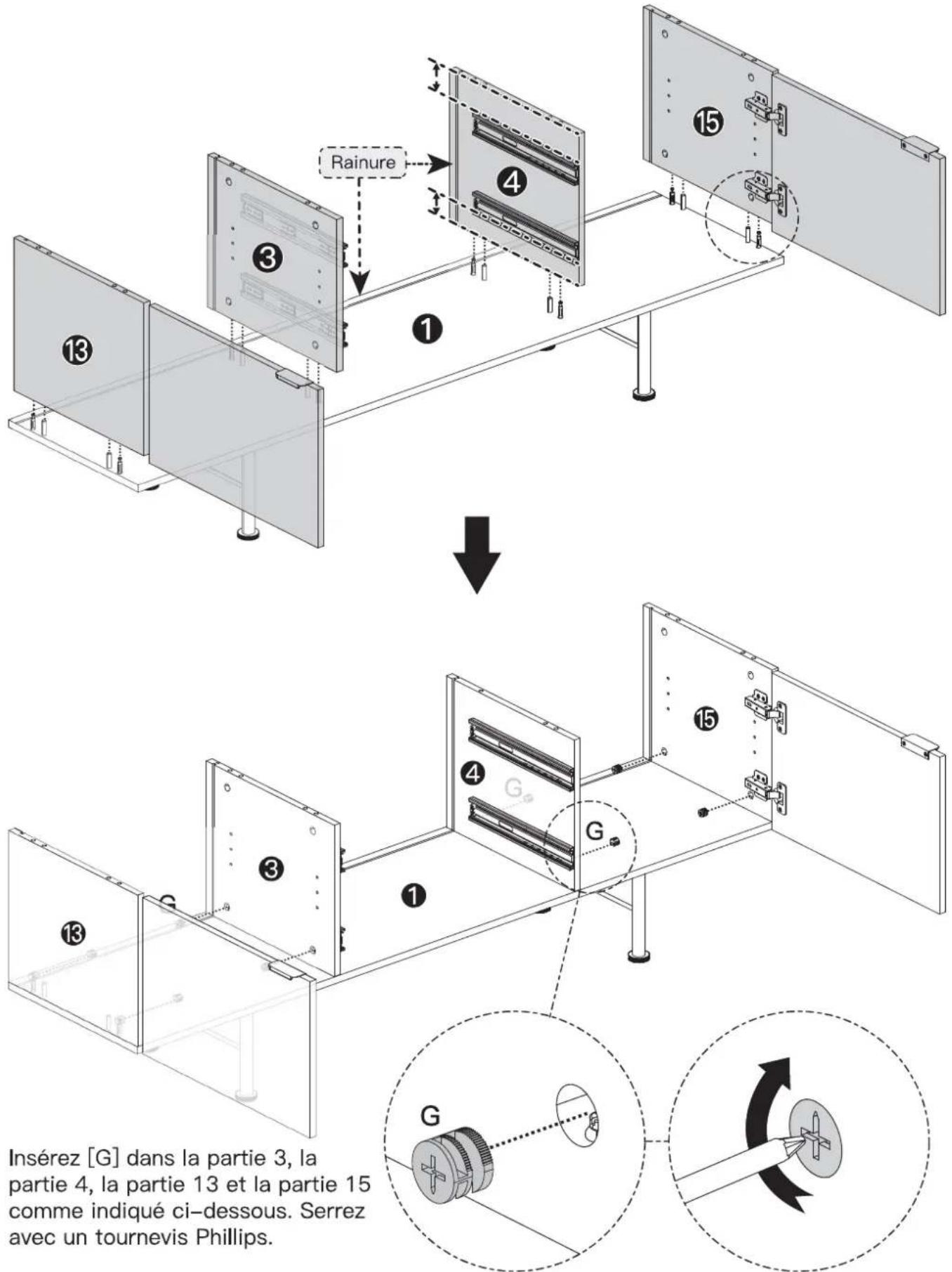

Assemblez la partie 3, la partie 4, la partie 13 et la partie 15 sur la partie 1 comme indiqué ci-dessous. Notez que la rainure des parties 3, la partie 4, la partie 13 et la partie 15 doit être alignée avec la rainure de la partie 1.

Rainure 13 3 4 15 Insérez [G] dans la partie 3, la partie 4, la partie 13 et la partie 15 comme indiqué ci-dessous. Serrez avec un tournevis Phillips. 1 3 4 15 G G 13 1

G*8

Étape 7

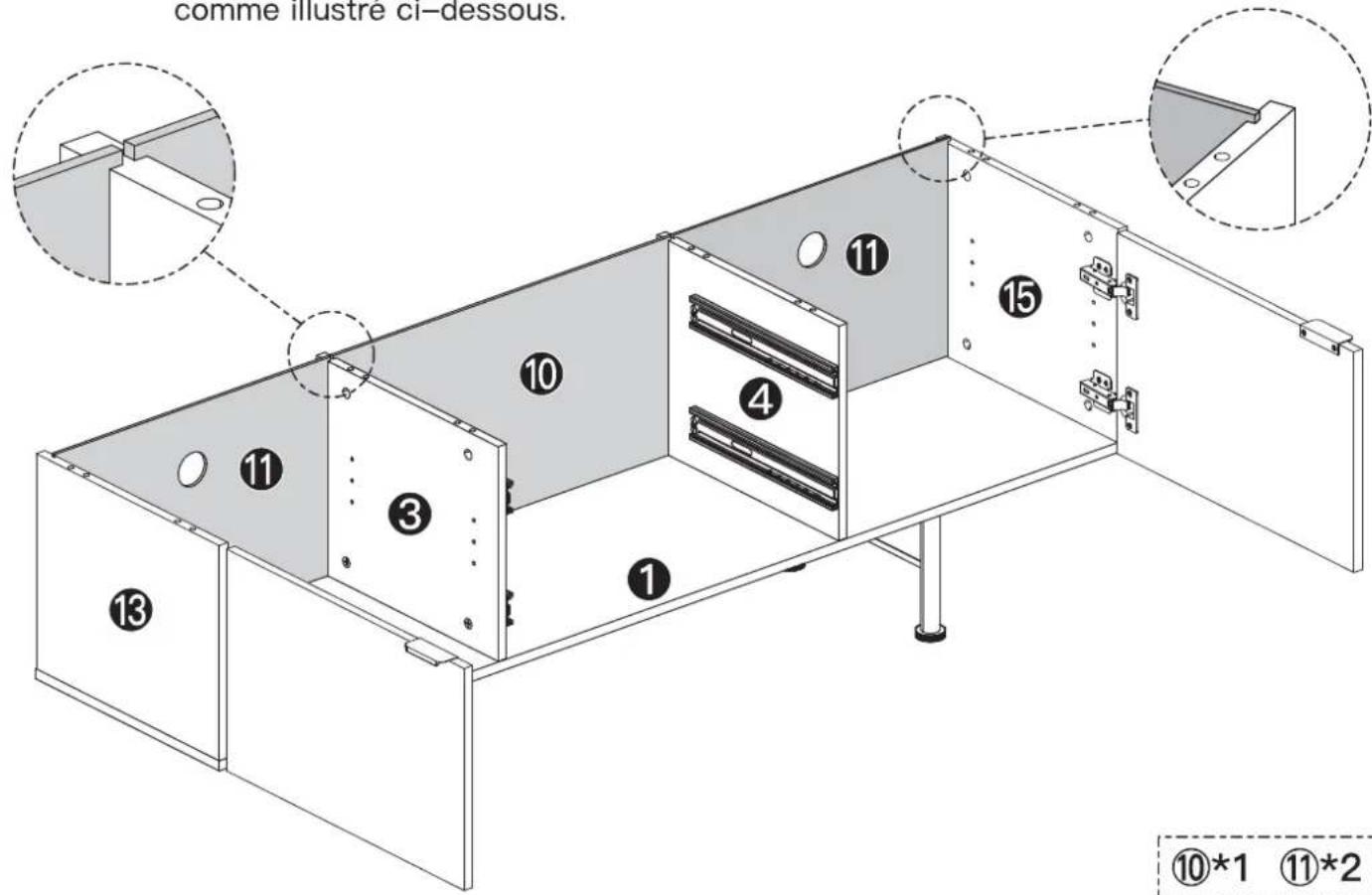

Faites glisser la partie 10 et la partie 11 dans la rainure de la partie 1 tout en les alignant avec la rainure de la partie 3, la partie 4, la partie 13 et la partie 15, comme illustré ci-dessous.

comme illustre ci-dessous. ⑩*1 ⑪*2

Étape 8

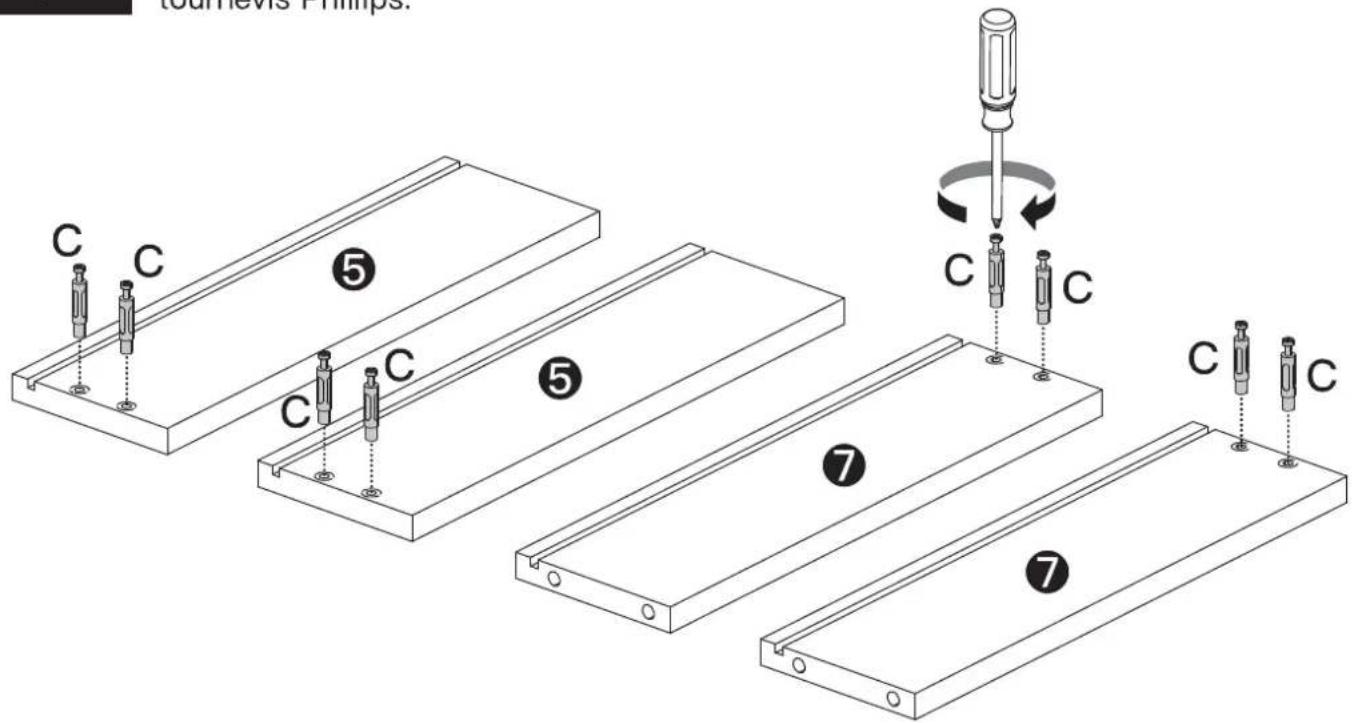

Instalar [C] en Partie 5 et Partie 7 comme montré ci-dessous. Serrez avec le tournevis Phillips.

tourNovis 1 Philips. C C ⑤ C C ⑤ C C ⑦ C C ⑦ C C

⑤*2 ⑦*2

C*8

Étape 9

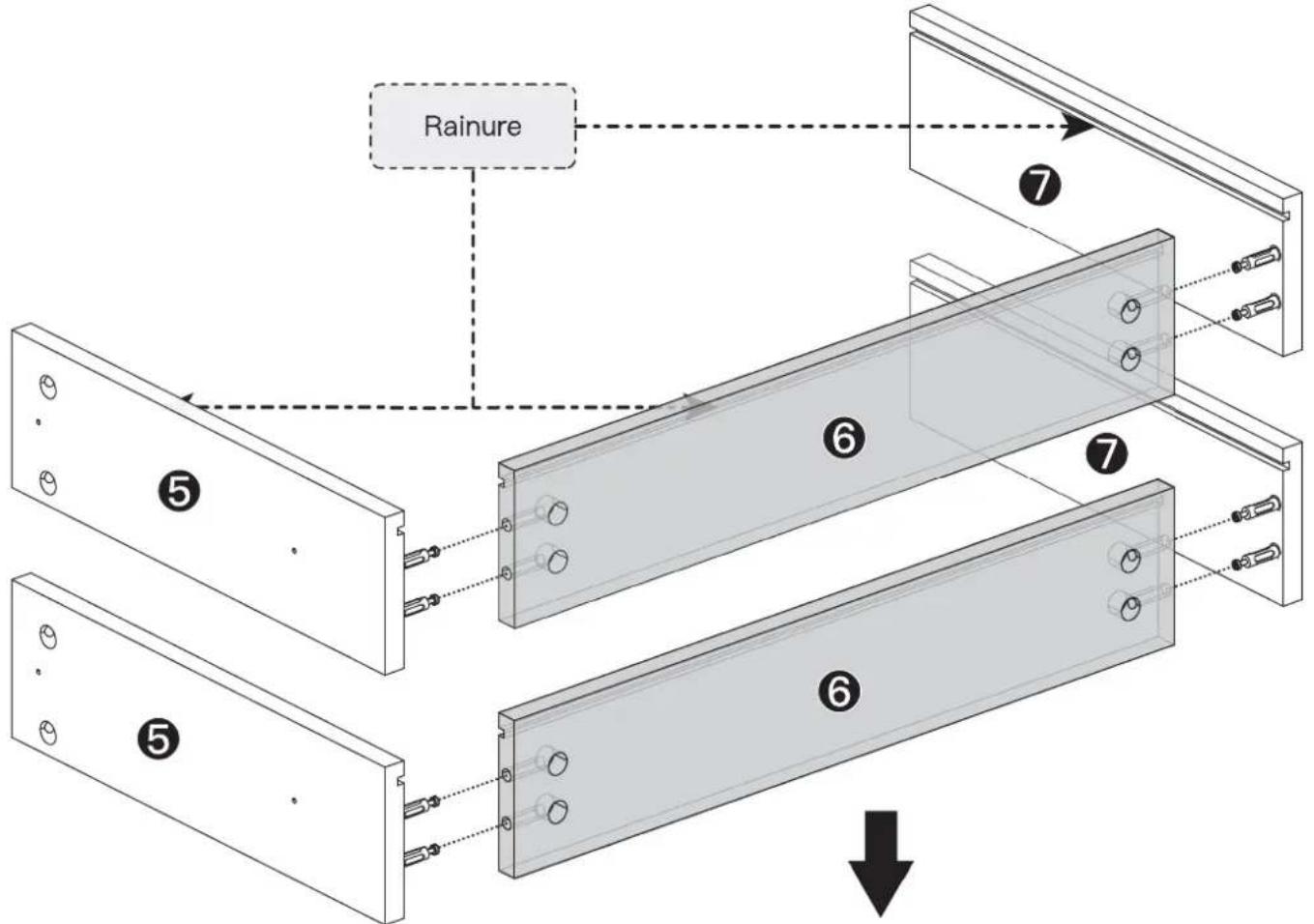

Assemblez la partie 5, la partie 6 et la partie 7 comme indiqué. Insérez [G] dans la partie 6 comme indiqué et serrez avec un tournevis Philips.

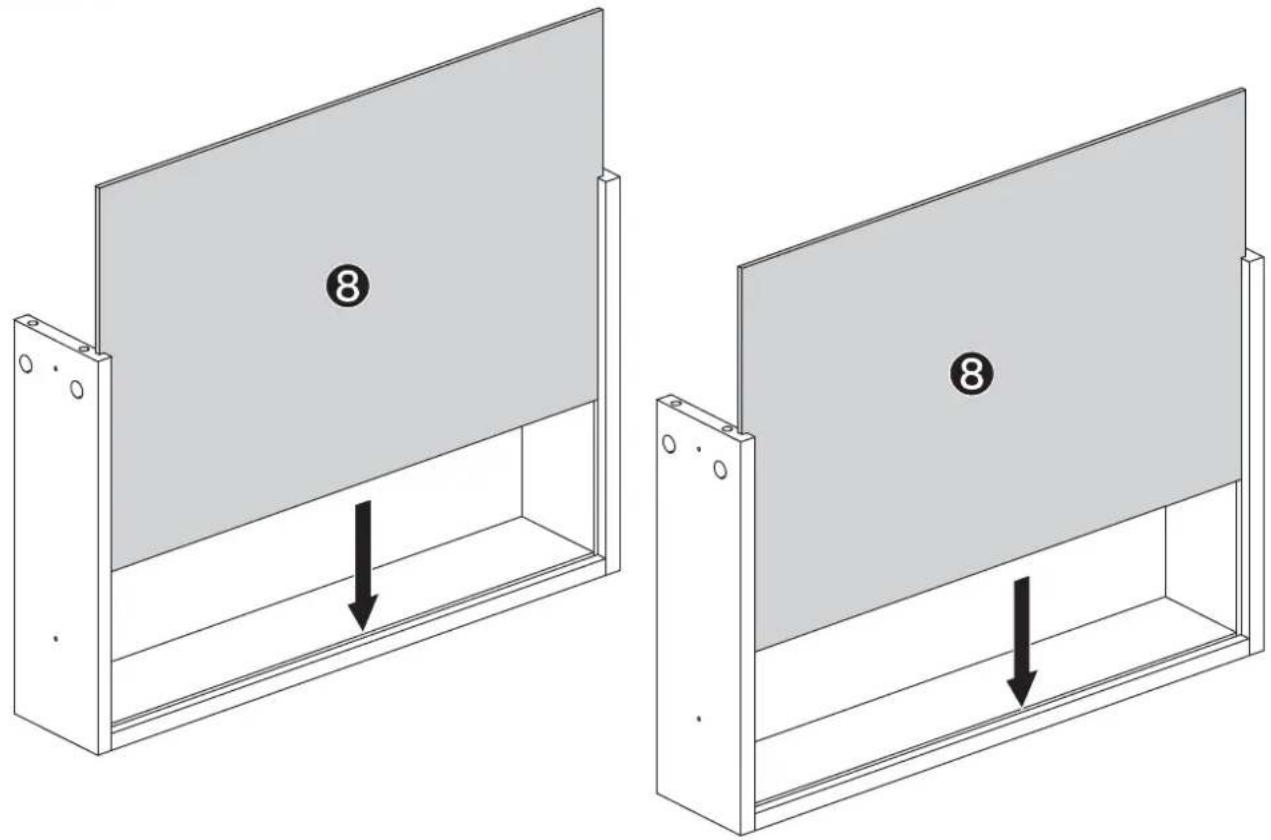

Installez la partie 8 dans celles assemblées à l'étape précédente.

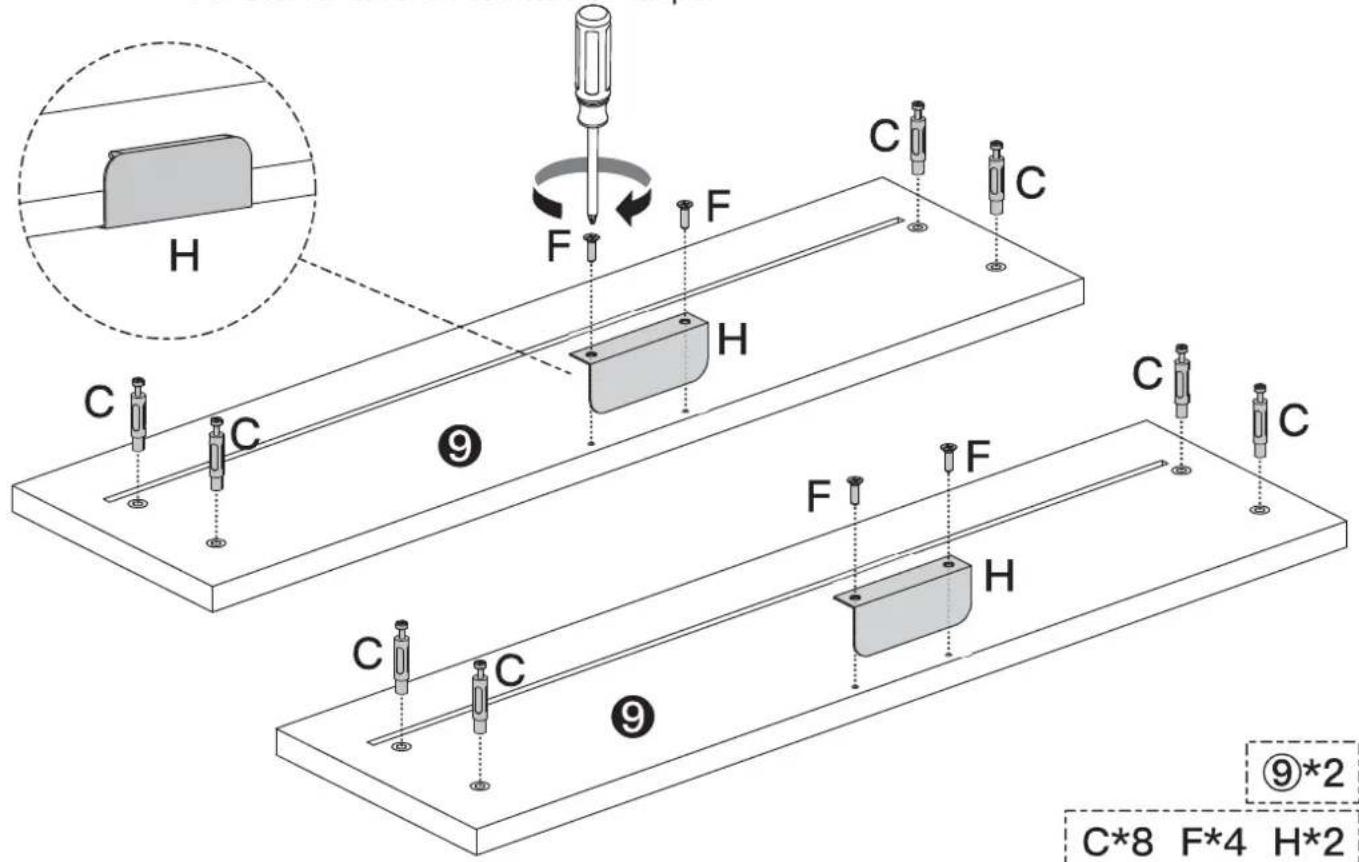

Installez [C] sur la pièce 9 aux endroits indiqués ci-dessous. Serrez avec un tournevis Phillips. Attachez [H] à la pièce 9 et fixez-la avec la vis [F] comme illustré. Serrez avec un tournevis Philips.

H F C C H ⑨ C C F F C C H ⑨*2 C*8 F*4 H*2

Étape 12

En faisant attention à l'orientation de la rainure, installez la pièce 9 sur le produit terminé à l'étape 10. Insérez [G] dans les trous de la partie 5 et de la partie 7. Serrez avec le tournevis Phillips pour fixer l'ensemble.

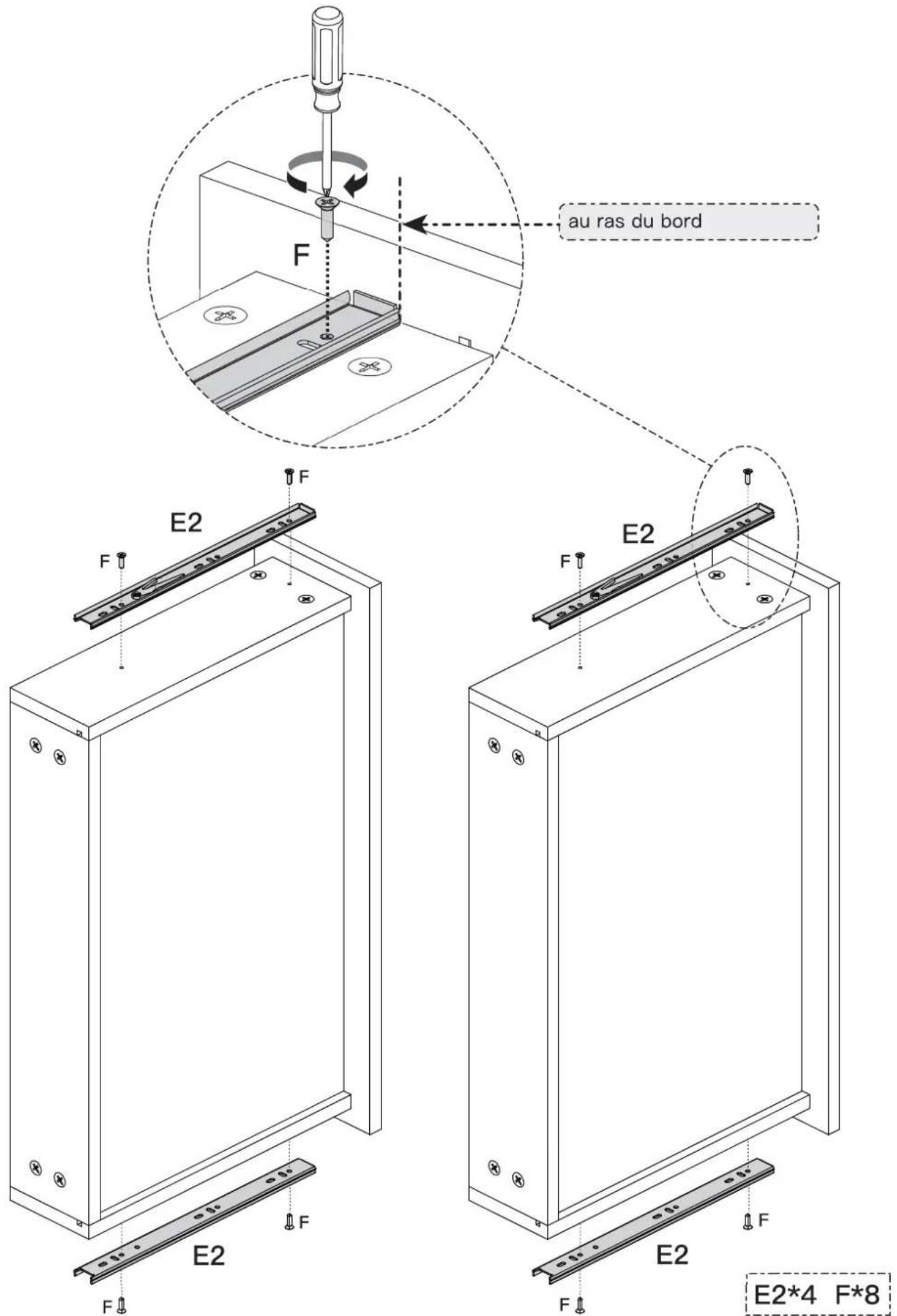

Installez [E2] sur la pièce terminée à l'étape précédente avec la vis [F] et serrez avec un tournevis Phillips.

E2*4 F*8

Étape 14

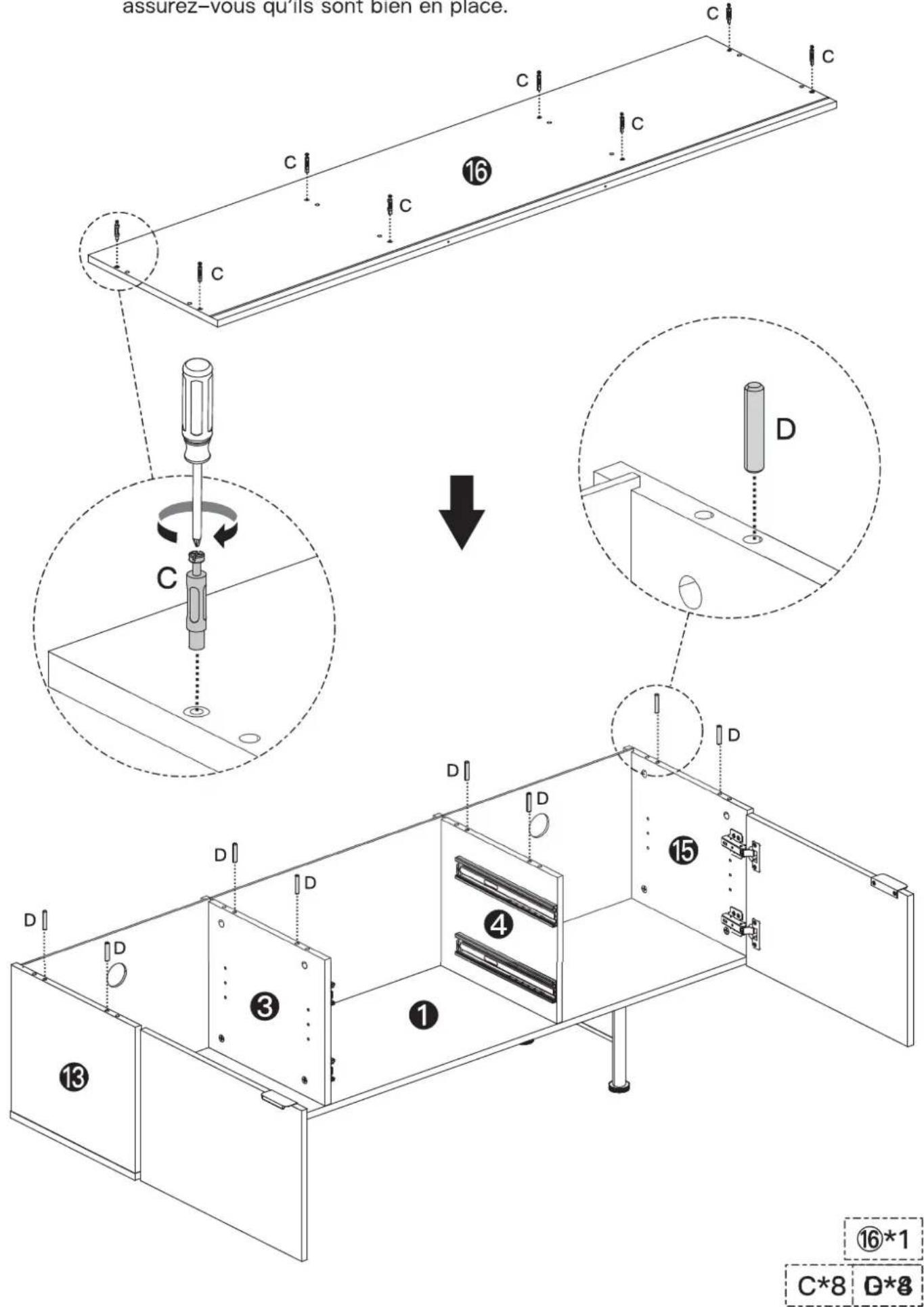

Installez [C] sur pièce 16 et serez-la en utilisant un tournevis Phillips. Insérez [D] dans la partie 3, la partie 4, la partie 13 et la partie 15 comme montré assurez-vous qu'ils sont bien en place.

assurez-vous qu'ils sont bien en place. 16 C C C C D C D D D D 4 15 ⑬*1 C*8 D*8

Étape 15

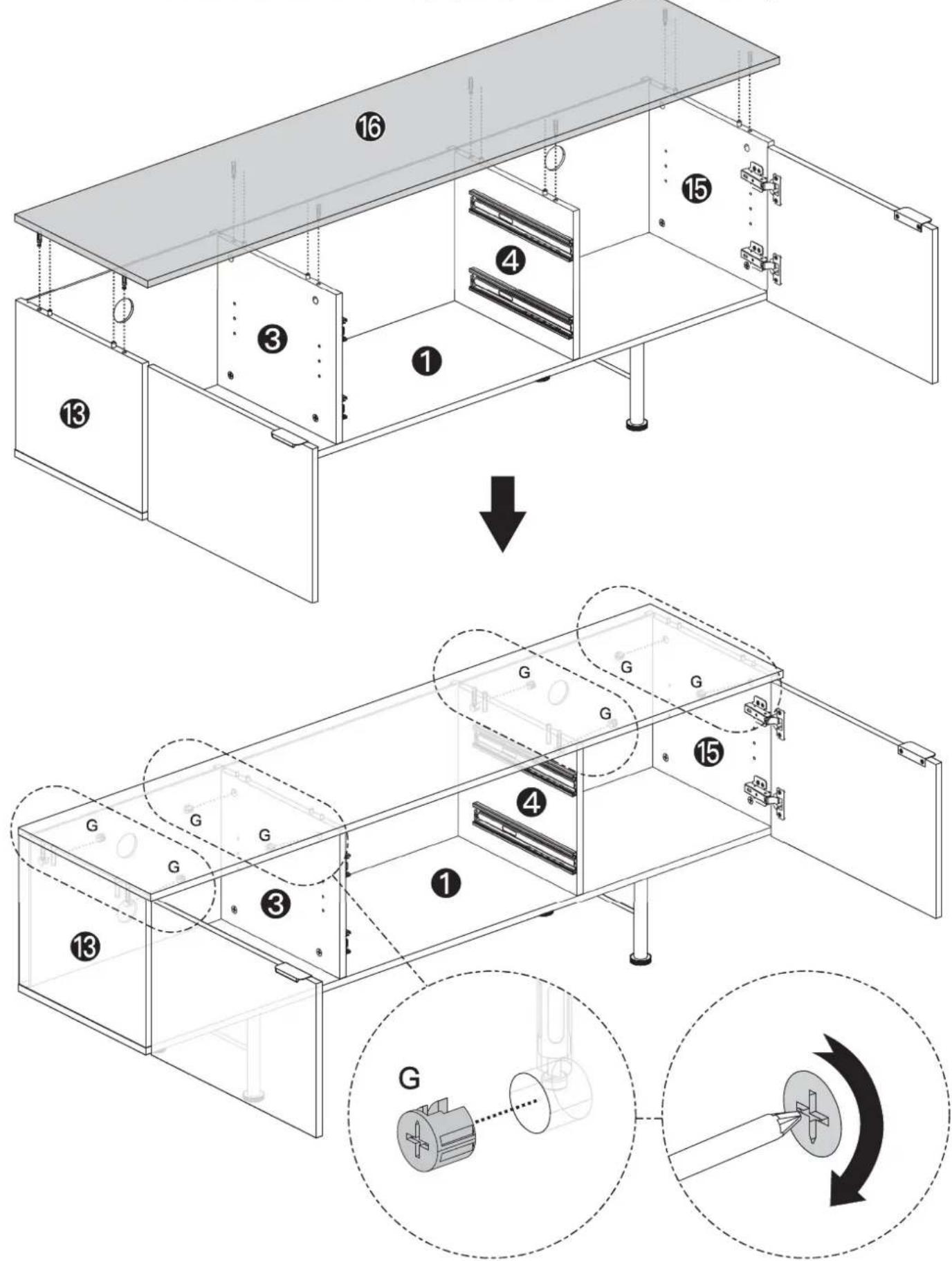

Retournez et installez la pièce 16 sur la partie 3, la partie 4, la partie 13 et la partie 15. Insérez [G] dans la partie 3, la partie 4, la partie 13 et la partie 15 et serrez avec un tournevis Phillips pour pour le fixer à l'assemblage.

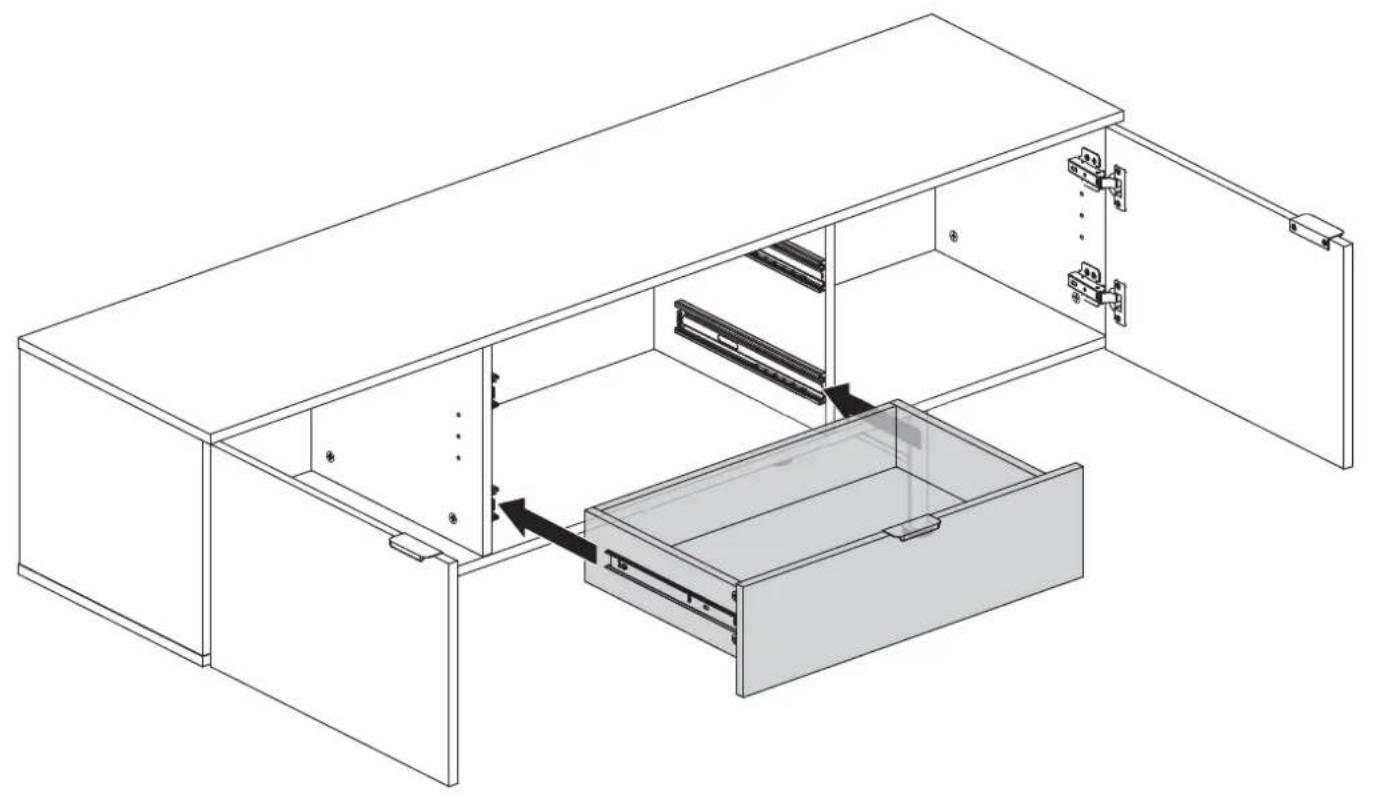

Après avoir aligné les rails, fixez le tiroir dans le meuble de Télévision terminé.

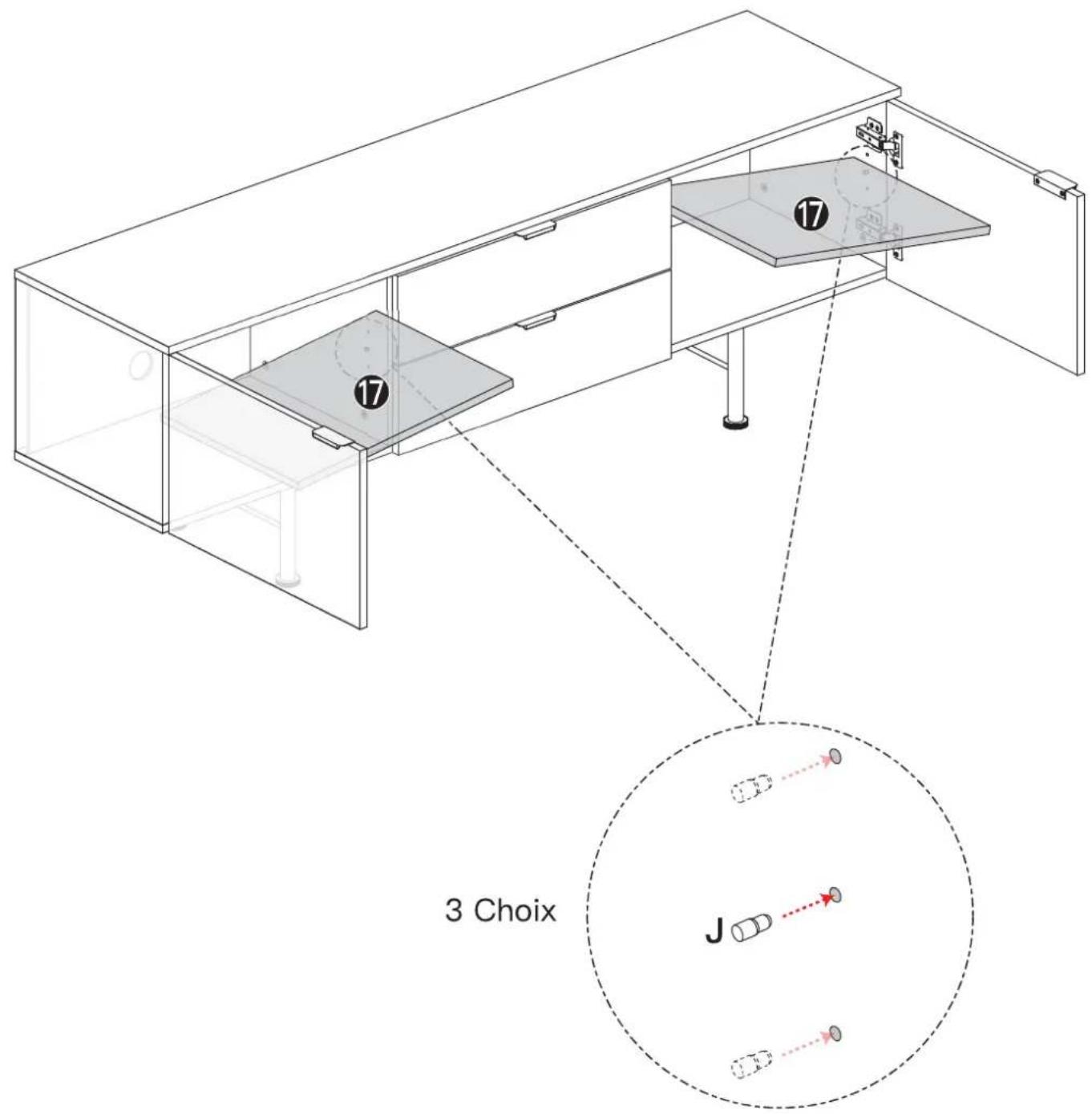

Après avoir installé [J] sur les deux côtés du meuble de Télévision, placez la pièce 17 sur [J].

17 17 17 3 Choix J

Étape 18

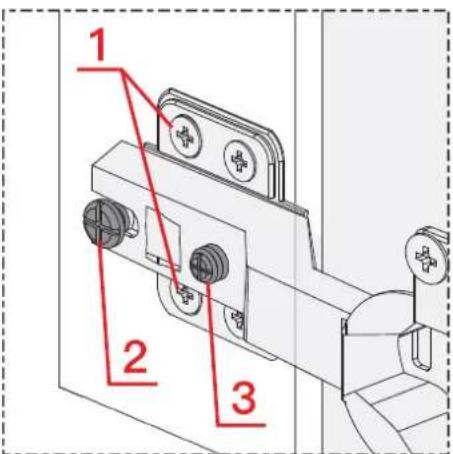

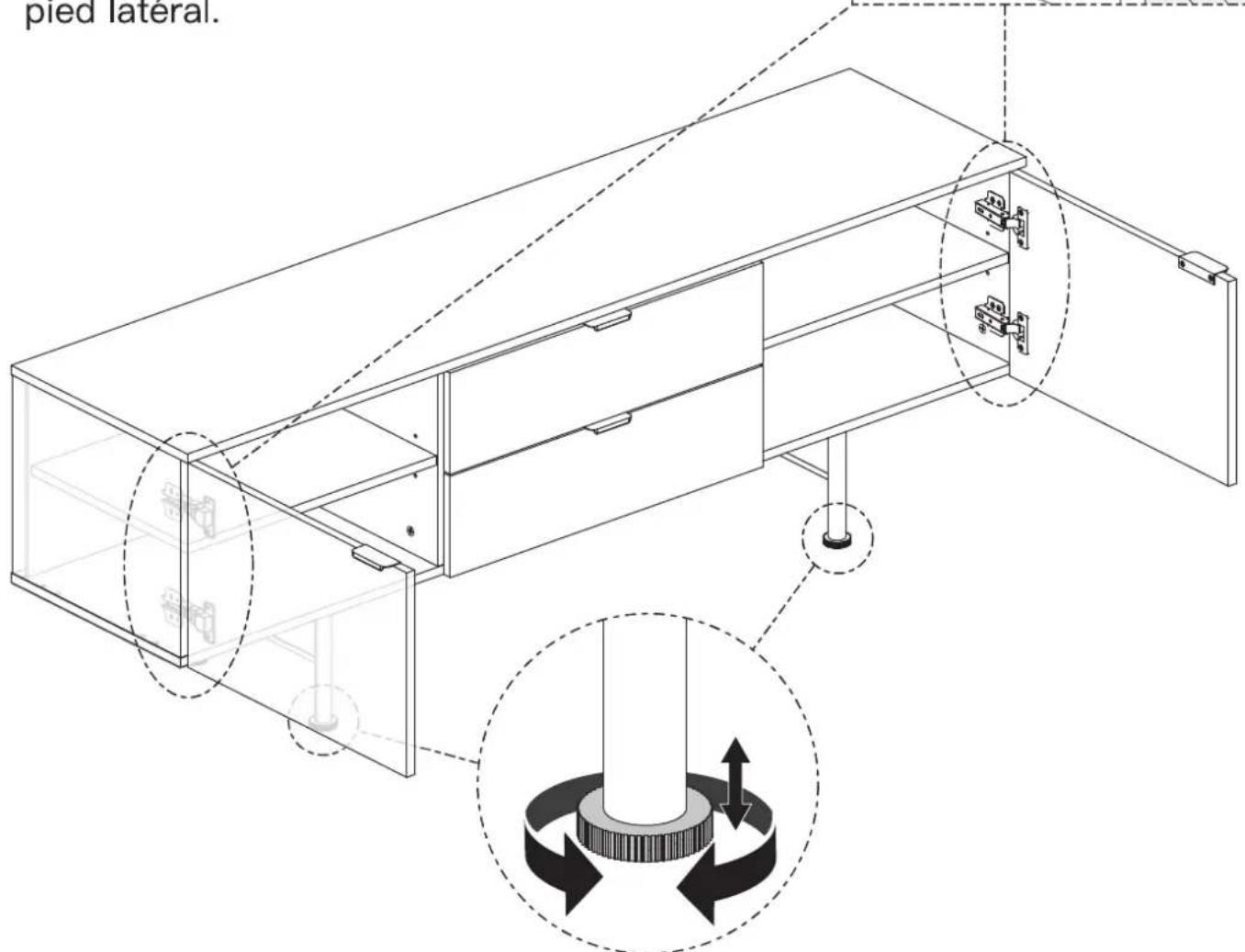

Ouvrez et fermez les portes afin de vous assurer qu'elles sont bien alignées et se ferment correctement. Si vous vous rendez compte que les portes doivent être légèrement ajustées, tournez la vis appropriée, comme illustré. La charnière réglable à trois voies peut être utilisée afin d'aligner parfaitement les portes :

1. Pour ajuster la porte vers le haut ou vers le bas.
2. Pour ajuster la porte vers l'avant ou l'arrière.
3. Pour ajuster la porte vers la droite ou la gauche.

Tournez la Vis de réglage dans le sens des ai-guilles d'une montre afin de réduire l'écart entre la porte et le pied latéral.

Tournez la vis de réglage dans le sens antiho- raire afin d'agrandir l'espace entre la porte et le pied latéral.

1 2 3

pied lateral.

REMARQUE : Si l'appareil n'est pas à niveau sur un sol plat, vous pouvez régler le niveleur pour le mettre au point.

Étape 19 (Optionnel)

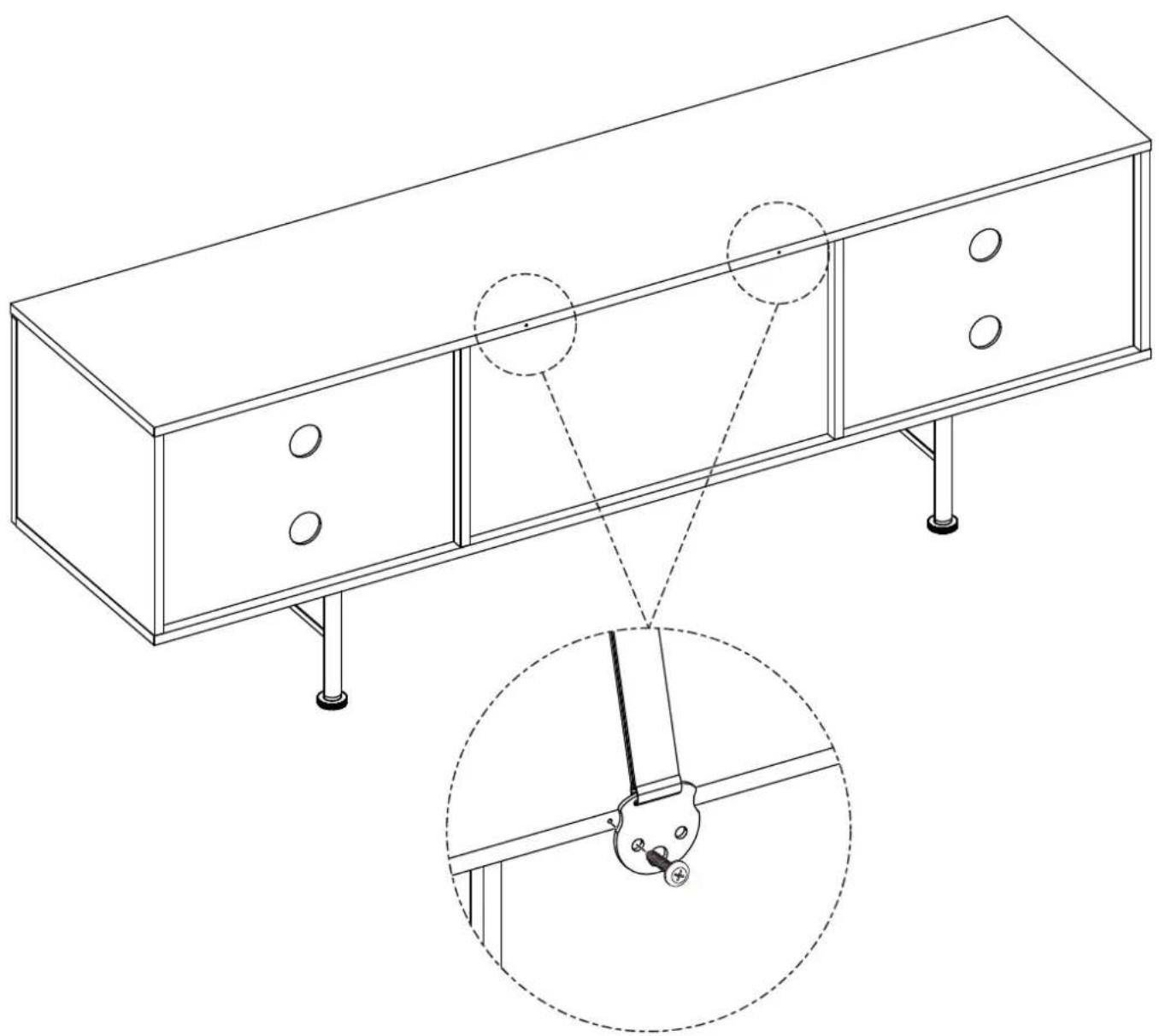

Les trous sont les points de connexion pour les sangles de sécurité des supports TV de table ErgoAV™.

REMARQUE : Utilisez le matériel du support de table pour téléviseur pour le fixer au support de téléviseur.
