Caractéristiques techniques	Dimensions : 120 x 40 x 50 cm, Matériau : Bois MDF, Capacité de charge : 50 kg
Utilisation	Conçu pour accueillir des téléviseurs jusqu'à 60 pouces, espaces de rangement pour appareils multimédias.
Maintenance et réparation	Essuyer avec un chiffon doux et humide, éviter les produits chimiques agressifs.
Sécurité	Fixation murale recommandée pour une stabilité accrue, bords arrondis pour éviter les blessures.
Informations générales	Assemblage requis, garantie de 2 ans, instructions de montage incluses.

FOIRE AUX QUESTIONS - ERTSX1-01B ErgoAV

Comment assembler le meuble TV ErgoAV ERTSX1-01B ?

Veuillez suivre le manuel d'assemblage fourni dans l'emballage. Assurez-vous d'avoir tous les outils nécessaires et de suivre les étapes dans l'ordre.

Quelles sont les dimensions du meuble TV ErgoAV ERTSX1-01B ?

Les dimensions du meuble TV ErgoAV ERTSX1-01B sont 120 cm de largeur, 50 cm de hauteur et 40 cm de profondeur.

Quel est le poids maximal supporté par le meuble TV ?

Le meuble TV ErgoAV ERTSX1-01B peut supporter un poids maximal de 50 kg.

Est-ce que le meuble TV est facile à nettoyer ?

Oui, le meuble est conçu avec des surfaces lisses qui peuvent être nettoyées avec un chiffon humide et un nettoyant doux.

Le meuble TV ErgoAV ERTSX1-01B est-il compatible avec des systèmes de gestion de câbles ?

Oui, le meuble est équipé de passages de câbles pour une gestion propre et ordonnée des fils.

Où puis-je trouver des pièces de rechange pour le meuble TV ?

Vous pouvez contacter le service client d'ErgoAV ou visiter leur site web pour commander des pièces de rechange.

Le meuble TV est-il livré assemblé ?

Non, le meuble TV ErgoAV ERTSX1-01B est livré en kit et nécessite un assemblage.

Le meuble TV est-il garanti ?

Oui, le meuble TV ErgoAV ERTSX1-01B est couvert par une garantie de 2 ans contre les défauts de fabrication.

Comment puis-je retourner le meuble TV si je ne suis pas satisfait ?

Pour retourner le meuble TV, veuillez consulter la politique de retour du détaillant où vous l'avez acheté ou contactez le service client d'ErgoAV.

Y a-t-il des recommandations pour le montage sur un mur ?

Ce meuble TV est conçu pour être posé au sol et n'est pas recommandé pour un montage mural. Assurez-vous de le stabiliser correctement.

MODE D'EMPLOI ERTSX1-01B ErgoAV

Consignes de sécurité importantes

ATTENTION : Évitez risques de blessures et de dommages matériels!

N'utilisez pas ce produit à des fins qui ne sont pas explicitement spécifiées dans ce manuel. Ne dépassez pas la capacité de charge. Nous ne sommes pas responsables des dommages ou blessures causés par un montage incorrect, un assemblage incorrect ou une utilisation inappropriée.

Veuillez lire attentivement toutes les instructions avant de tenter l'installation.

Si vous ne comprenez pas les instructions, avez des inquiétudes ou des questions, veuillez contacter notre ligne d'assistance technique au (877) 419–7832 ou notre service clientèle à [e-mail].

Avant de commencer, vérifions que ce support est parfait pour vous!

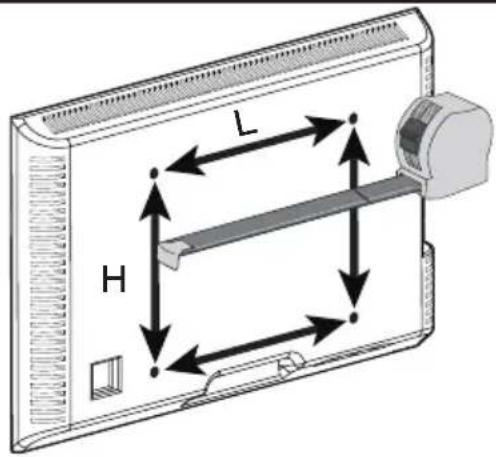

Mesurez le modèle VESA de votre téléviseur:

Minimum: 200x200mm/7.9x7.9 pouces (LxH)

Maximum: 800x400mm/31.5x15.7 pouces (LxH)

Si votre téléviseur ne se situe pas entre les mesures minimum et maximum, n'utilisez pas ce produit.

L H

Si votre téléviseur pèse plus de 110 lb, n'utilisez pas ce produit.

110lb/ 49.9kg

Pour les installations de sangles de sécurité, vous devrez vérifier la construction de votre mur.

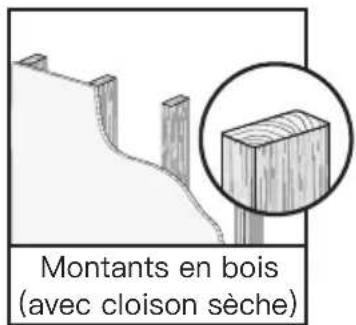

Montants en bois (avec cloison sèche)

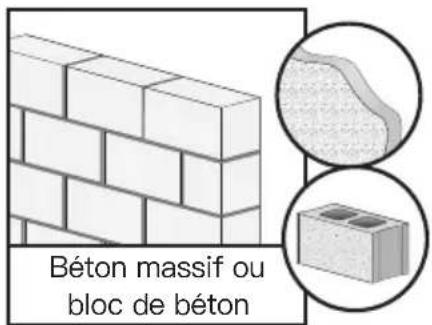

Béton massif ou bloc de béton

NE PAS installer dans une cloison sèche seule.

Si ce support téléviseur n'est PAS compatible, veuillez contacter notre ligne d'assistance technique au [phone] ou notre service clientèle à l'adresse [e-mail] pour trouver un produit compatible.

Outils nécessaires (non inclus)

Pour le montage du support TV

Mètre ruban Tournevis Phillips

Pour l'installation d'une sangle de sécurité dans les tables/meubles en bois et les montants en bois.

Mètre

ruban Cravon de goujons

Détecteur avon de goujons

Ailette

Foreuse

1/8 pouces (3mm) Mèche à bois

Tournevis Phillips

Pour l'installation de sangles de sécurité dans un mur en béton

Mètre ruban

Crayon

5/16 pouces (8mm)
Foreuse Foret à béton Marteau-piqueur

Tournevis Phillips

Pièces et matériel fournis

⚠ AVERTISSEMENT : Ce produit contient des petits objets susceptibles de présenter un risque d'étouffement en cas d'ingestion.

Avant de commencer l'assemblage, vérifiez que toutes les pièces sont incluses et en bon état. N'utilisez pas de pièces endommagées ou défectueuses. Si vous avez besoin de pièces de rechange, veuillez contacter notre ligne d'assistance technique au (877) 419–7832 ou notre service clientèle à [e-mail].

- VEUILLEZ NOTER : le matériel inclus dans cet ensemble ne sera pas utilisé en totalité.

Pièces et matériel fournis pour l'étape 1

REMARQUE : La boulon est représentée à sa taille réelle.

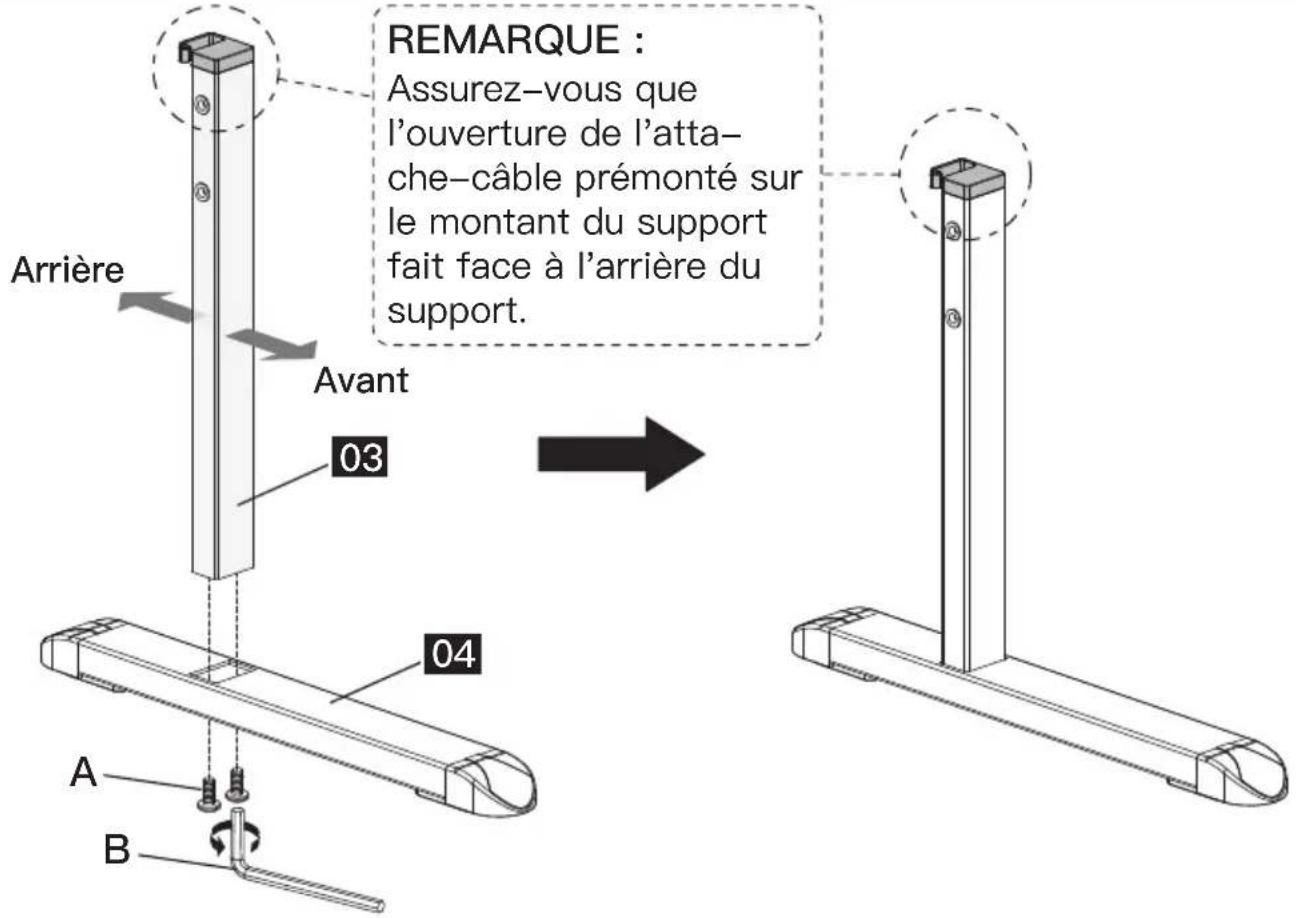

Étape 1 Connectez le montant du support à la base

REMARQUE : Assurez-vous que l'ouverture de l'atta- che-câble prémonté sur le montant du support fait face à l'arrière du support. Avant 03 04 A B

Pièces et matériel fournis pour l'étape 2

REMARQUE : La boulon est représentée à sa taille réelle.

01 x2 Support supérieur du téléviseur

(F) x1 5/32 pouces (4mm) Clé hexagonale

02 x2 Support inférieur du téléviseur

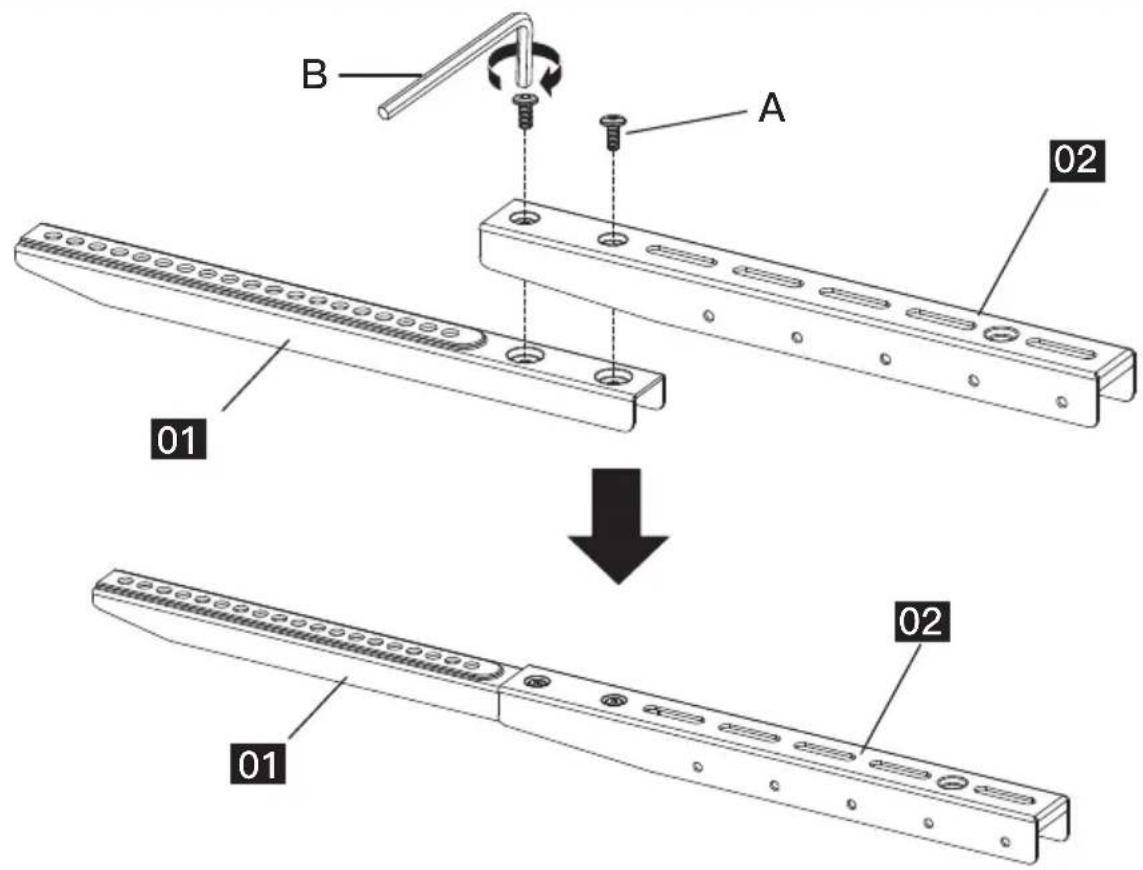

Étape 2 Assemblage des supports du téléviseur

B A 02 01 02 01

Pièces et matériel fournis pour l'étape 3

(P) x2 Sangle de sécurité

(B) x4 M6/M8 Rondelle

REMARQUE : Les boulons et les entretoises sont représentées à leur taille réelle.

(C1) x4 M6x15mm Boulon

Étape 3 Fixez les supports du téléviseur [N] et les sangles de sécurité [P] sur le téléviseur

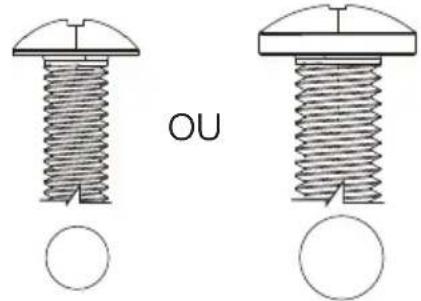

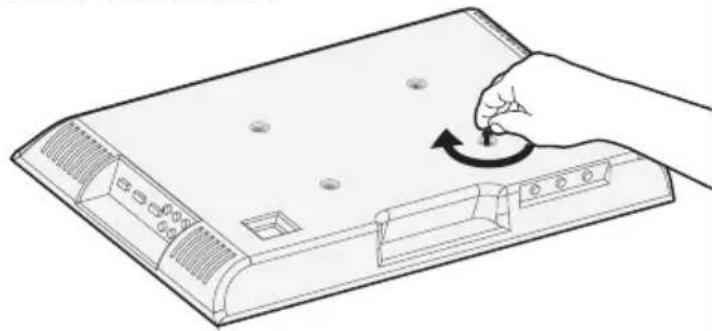

Sélectionnez les boulons TV

Une seule taille de boulon convient à votre téléviseur.

OU

M6 M8

Longueur de la boulon : Vérifiez que le filetage est correctement engagé avec les boulons ou la combinaison boulons/entretoises. Nous recommandons un engagement du filetage sur au moins 5 tours.

• Trop court, le téléviseur ne sera pas maintenu.
• Trop long, le téléviseur sera endommagé.

VEUILLEZ NOTER : Lors de l'utilisation des entretoises, il est important de noter qu'elles peuvent être utilisées sur plusieurs couches (c'est-à-dire empilées). Si vous rencontrez des difficultés pour comprendre comment installer les boulons ou les entretoises du téléviseur, veuillez contacter notre service d'assistance technique au [phone] ou notre service clientèle à l'adresse [e-mail].

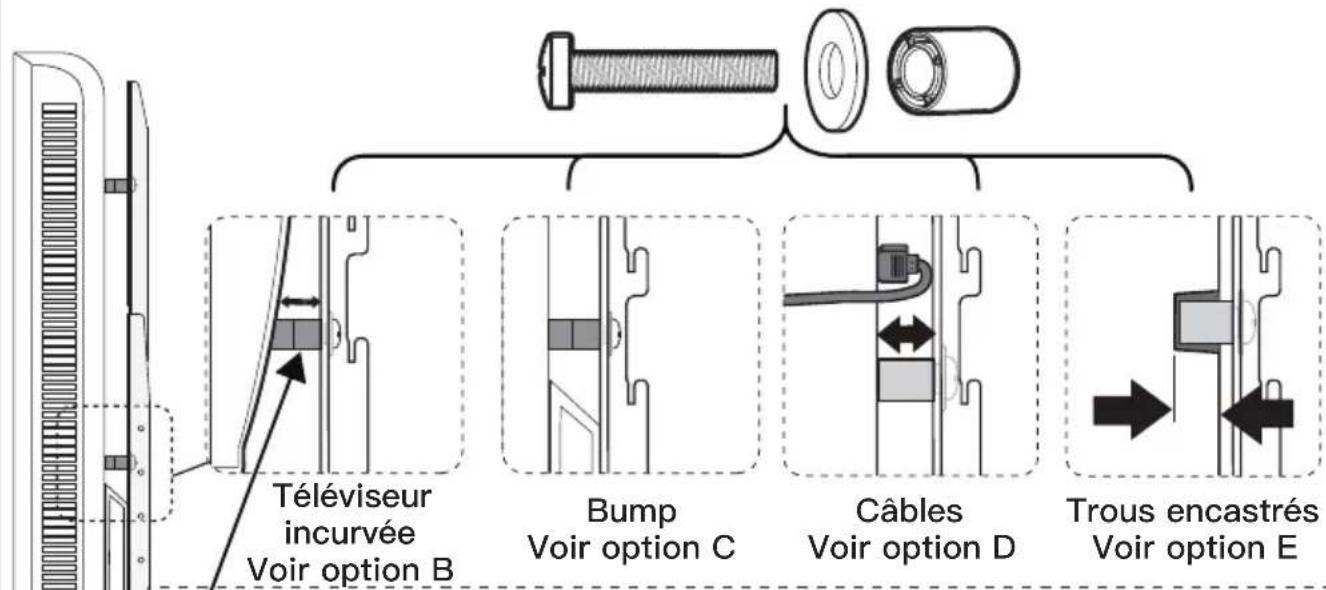

Les pièces nécessaires si vous avez un téléviseur tel qu'indiqué ci-après

Téléviseur incurvée Voir option B Bump Voir option C Câbles Voir option D Trous encastrés Voir option E

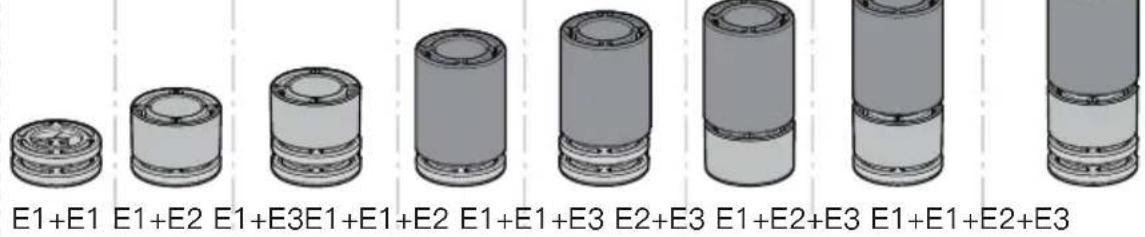

Entretoises

E1+E1 E1+E2 E1+E3 E1+E1+E2 E1+E1+E3 E2+E3 E1+E2+E3 E1+E1+E2+E3

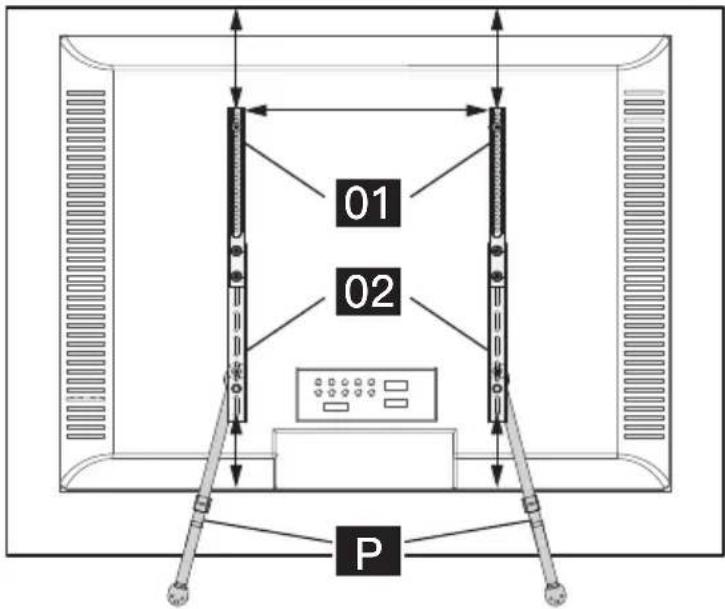

01 02 P

Lorsque vous fixez les supports TV à l'arrière du téléviseur, assurez-vous que les flèches vers le haut sont dirigées vers le haut du téléviseur et qu'elles sont également centrées sur l'arrière du téléviseur.

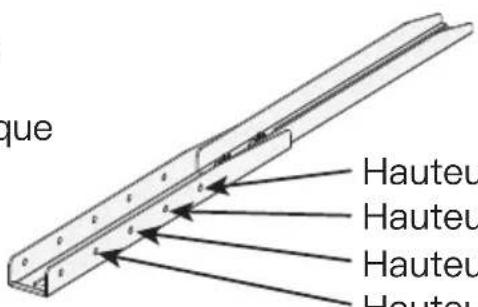

Les Support TV ont « quatre emplacements de hauteur », ce qui détermine la position en hauteur de votre téléviseur lorsque vous la fixez sur le support à l'étape 4 de la page 23. Vous pouvez choisir la bonne hauteur.

Hauteur Emplacement #1

Hauteur Emplacement #2

Hauteur Emplacement #3

Hauteur Emplacement #4

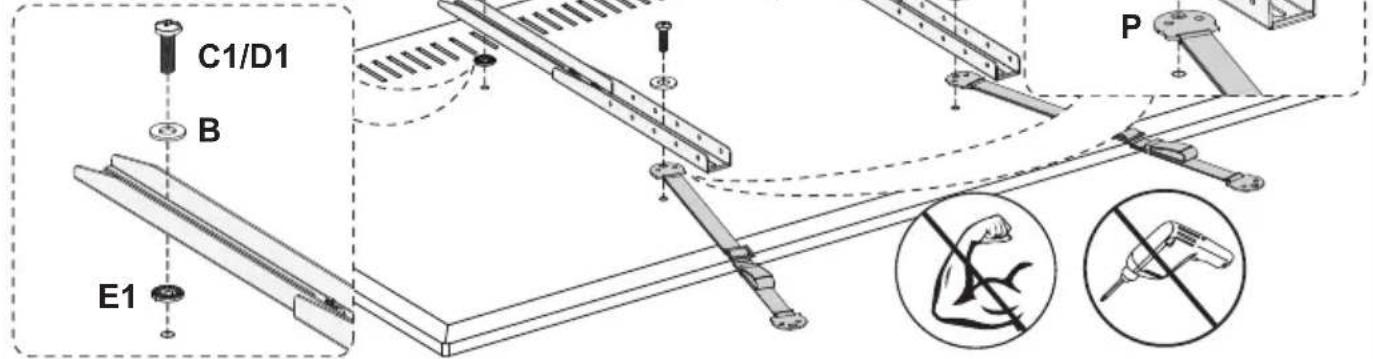

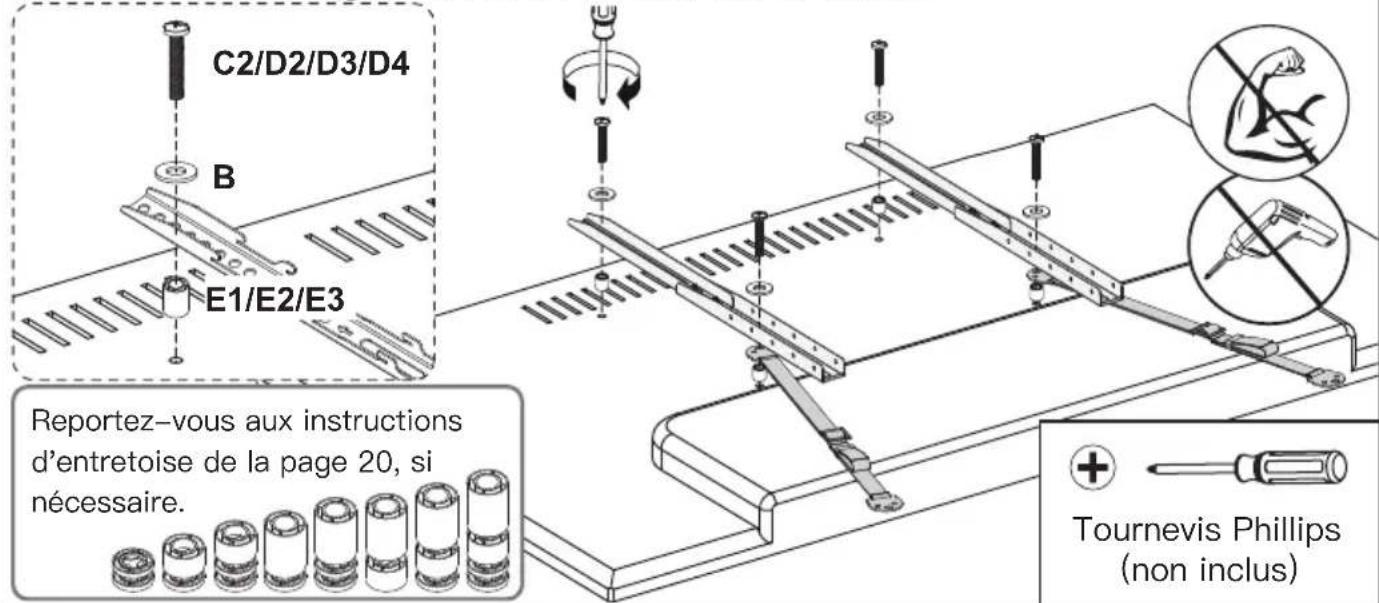

Option A (Pour un téléviseur à dos plat)

Ajoutez une entretoise [E1] sur le trou VESA supérieur pour que les Support TV soient alignés (PAS D'ESPACE) lorsque les sangles de sécurité sont attachées.

C1/D1 B E1 P

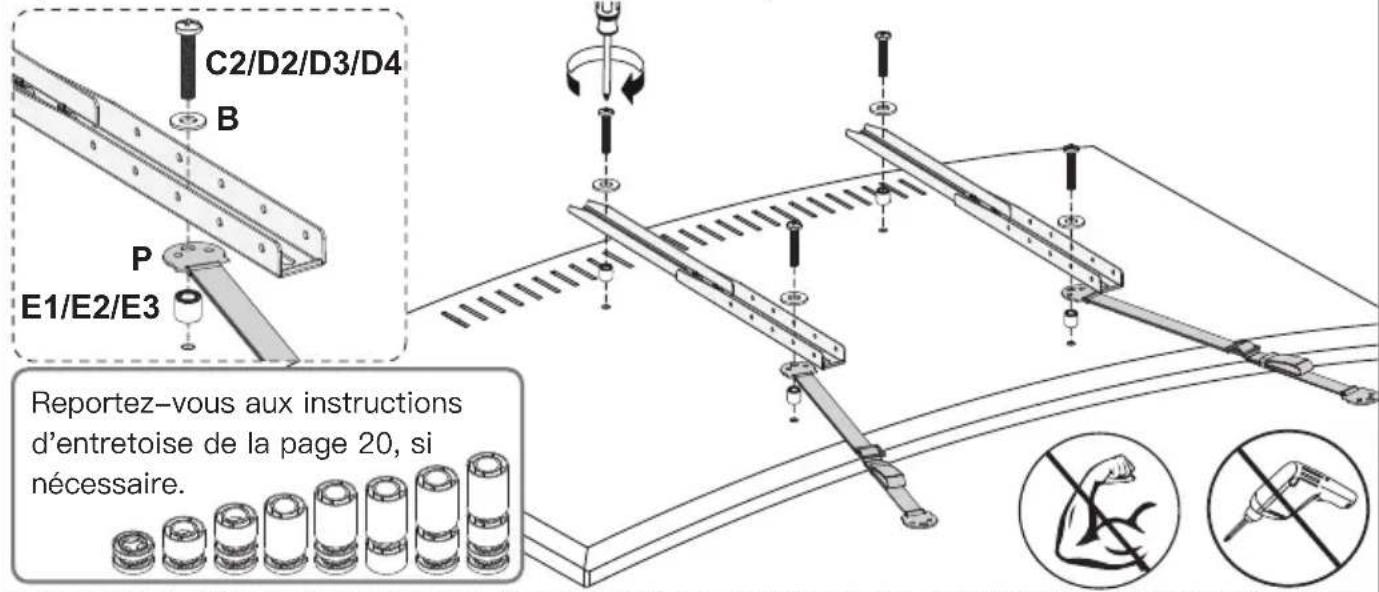

Option B (Pour téléviseur à dos incurvé)

C2/D2/D3/D4 B P E1/E2/E3 Reportez-vous aux instructions d'entretoise de la page 20, si nécessaire.

Les entretoises doivent être suffisamment grandes pour que les supports de télévision soient alignés (PAS D'ÉCART) sur la bosse.

C2/D2/D3/D4 B E1/E2/E3 Reportez-vous aux instructions d'entretoise de la page 20, si nécessaire. Tournevis Phillips (non inclus)

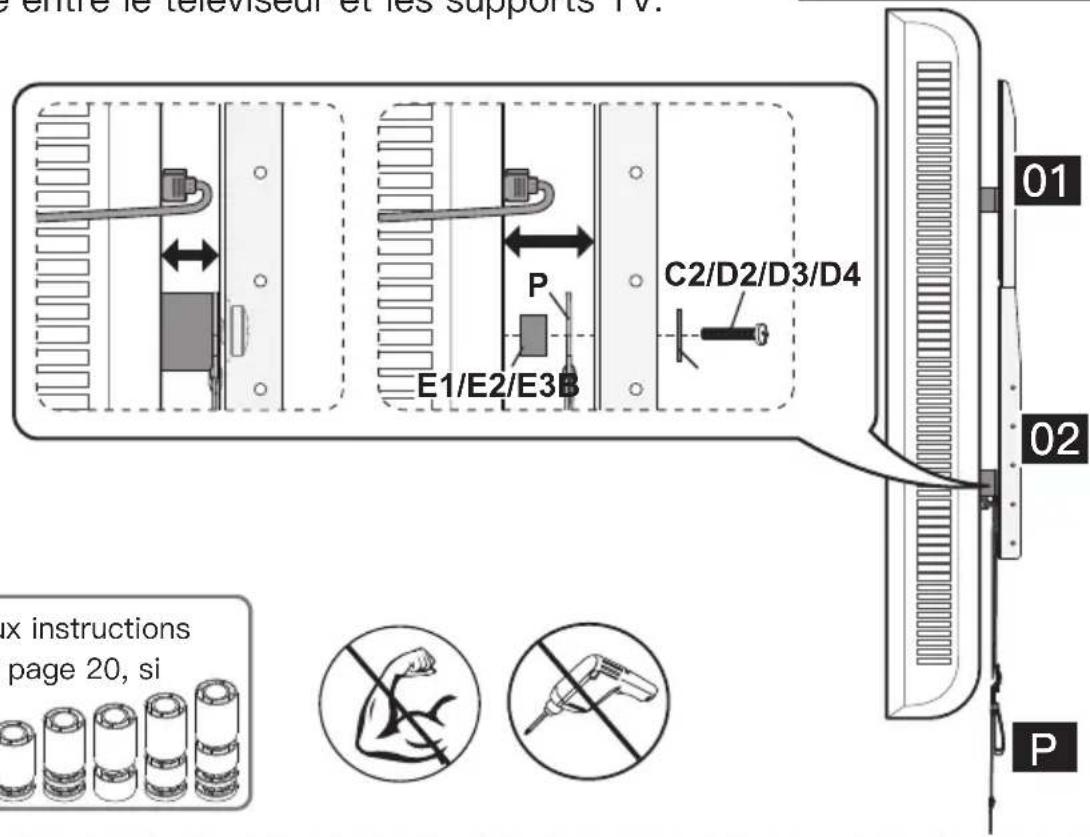

Option D (pour téléviseur avec interférence du câble)

Pour éviter les interférences entre les câbles, utilisez les entretoises [E1], [E2] et [E3] pour créer un espace supplémentaire entre le téléviseur et les supports TV.

Tournevis Phillips (non inclus)

entre le televisseur et les supports TV. 01 E1/E2/E3B P C2/D2/D3/D4 02 P ix instructions page 20, si

Reportez-vous aux instructions d'entretoise de la page 20, si nécessaire.

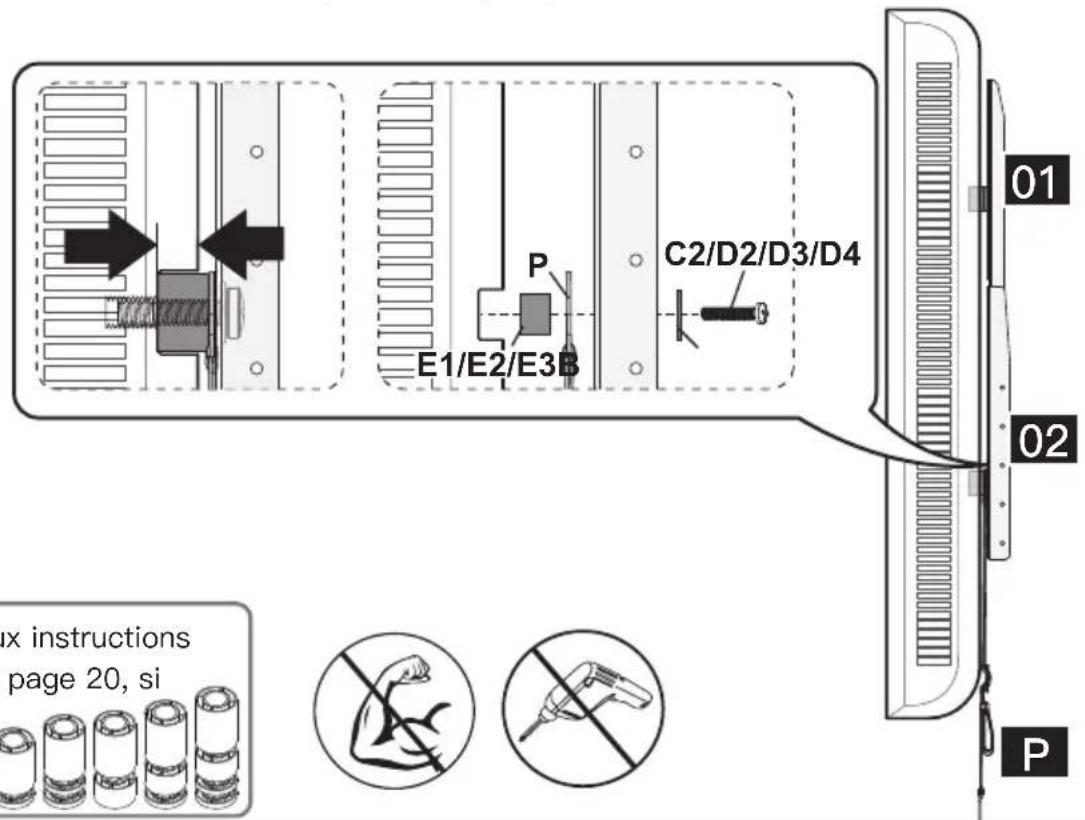

Option E (Pour les trous encastrés)

L'entretoise doit remplir les trous en retrait sur la base du téléviseur afin que les supports TV soient aussi proches que possible du téléviseur.

Reportez-vous aux instructions d'entretoise de la page 20, si nécessaire.

Pièces et matériel fournis pour l'étape 4

REMARQUE : La boulon est représentée à sa taille réelle.

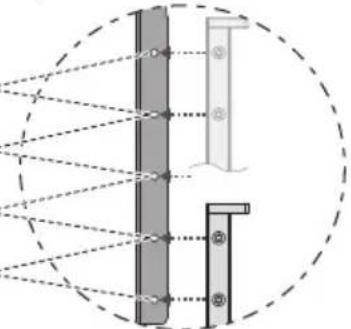

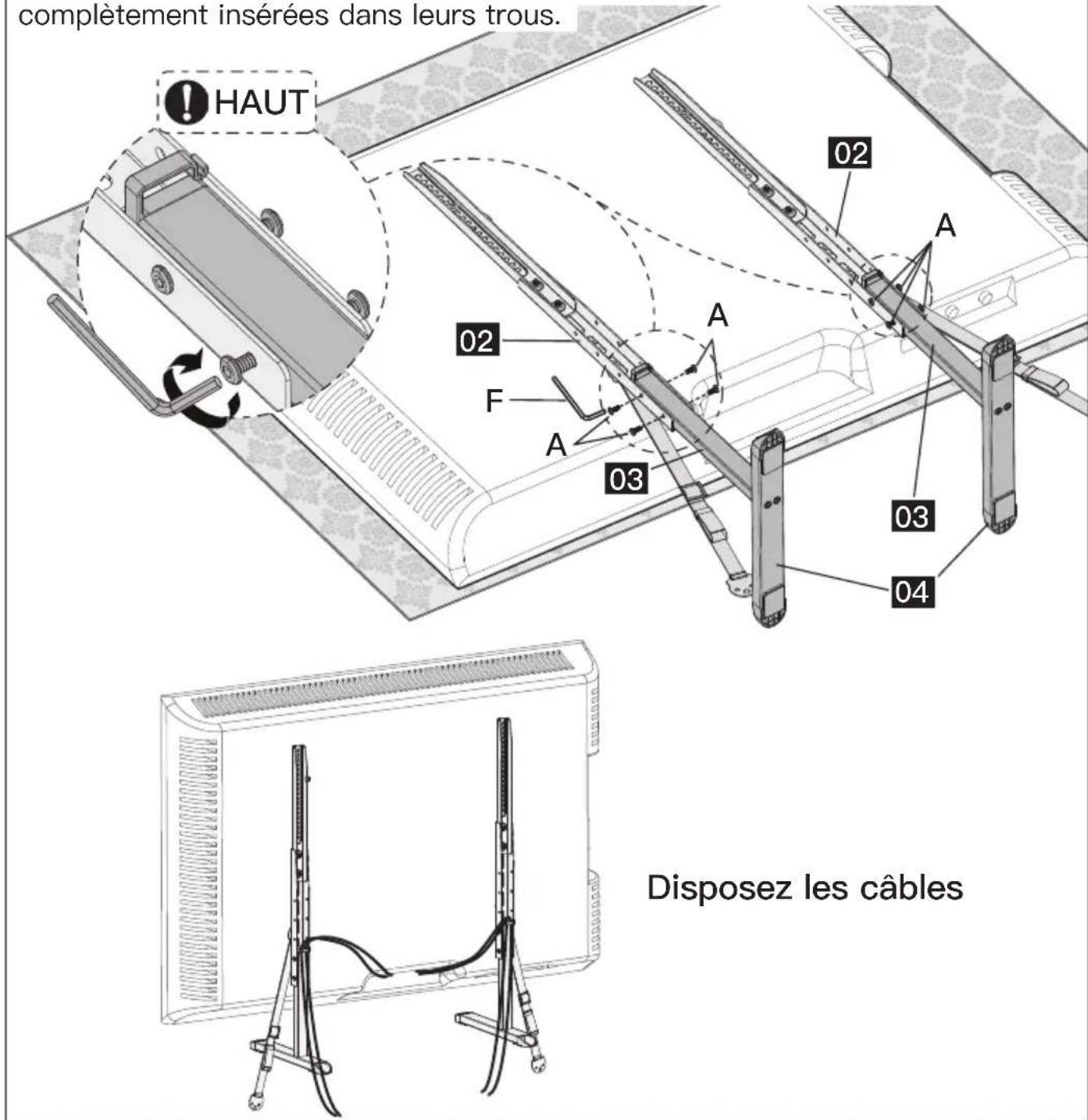

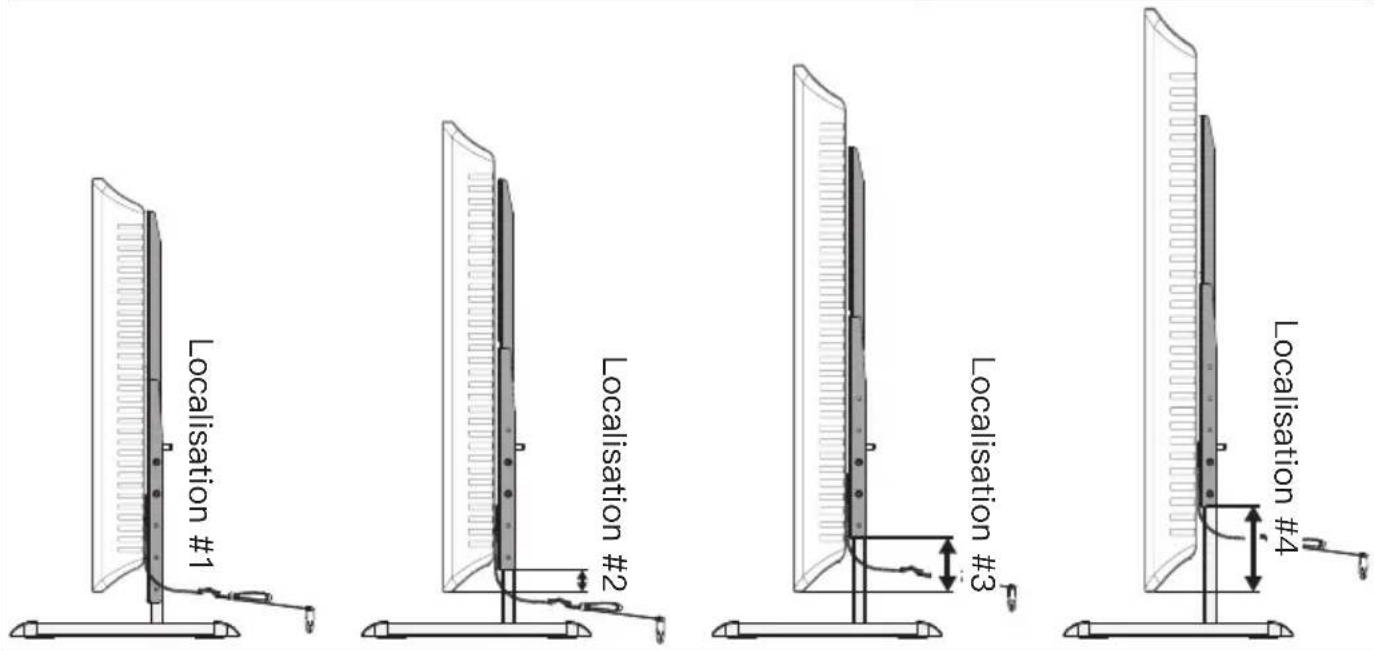

Étape 4 Fixer le pilier support [03] au téléviseur et gérer les câbles

REMARQUE : Avant de fixer le pilier support [03] au téléviseur, mesurez la distance entre l'extrémité inférieure du Support TV et le bas du téléviseur. Reportez-vous ensuite au tableau ci-dessous pour connaître l'emplacement de montage recommandé. Pour ajouter un espace supplémentaire de 2 po entre votre téléviseur et la base, utilisez les crochets inférieurs situés sur les supports TV. Nous recommandons toujours d'utiliser l'emplacement de fixation le plus bas possible pour un montage plus sûr.

Emplacement de montage #1

Emplacement de montage #2

Emplacement de montage #3

Emplacement de montage #4

Distance entre le bas des Support TV et le bas de la télévision	Emplacement de montage recommandé
Moins de 0 (Le Support TV dépasse le bas de la télévision)	Localisation #1
0 à 1 1/5 pouce	Localisation #2
1 1/5 pouce à 3 1/5 pouce	Localisation #3
3 1/5 pouce à 5 1/5 pouce	Localisation #4

Localisation #1 Localisation #2 Localisation #3 Localisation #4

1. Alignez les trous du montant du support sur les trous du support du téléviseur.
2. Insérez les 4 boulons dans les trous alignés.
3. Serrez les 4 boulons pour fixer le montant du support sur le support du téléviseur.

AVERTISSEMENT : les 4 boulons peuvent être serrées lorsqu'elles sont toutes complètement insérées dans leurs trous.

complètement insérées dans leurs trous. HAUT 02 A 02 F A 03 03 04 Disposez les câbles

Matériel fournis pour l'étape 5A

Pour l'installation de meubles de table en bois/de montants en bois.

Z1 x2

Vis M5X25mmVis M5X60mm M5 Rondelle(BK)

Z2 x4

Z3 x2

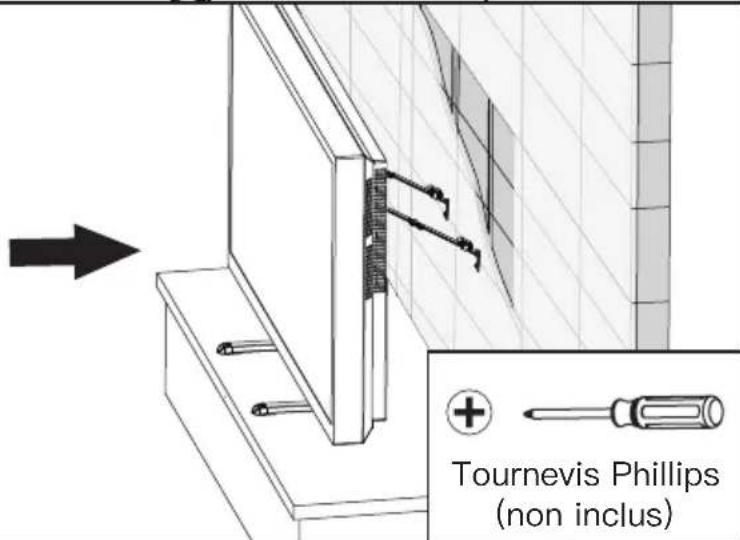

Fixez les sangles de sécurité avec le support du téléviseur contre le mur

REMARQUE : Pour que l'installation soit la plus sûre possible, nous vous recommandons d'utiliser les sangles de sécurité qui sont déjà fournies. En procédant ainsi, vous réduisez considérablement le risque de renversement du téléviseur.

Pour l'installation de meubles de table en bois, suivre l'ÉTAPE 5A

Pour une installation sur des montants en bois, suivre l'ÉTAPE 5B.

Pour une installation en béton massif ou en blocs de béton, suivre l'ÉTAPE 5C.

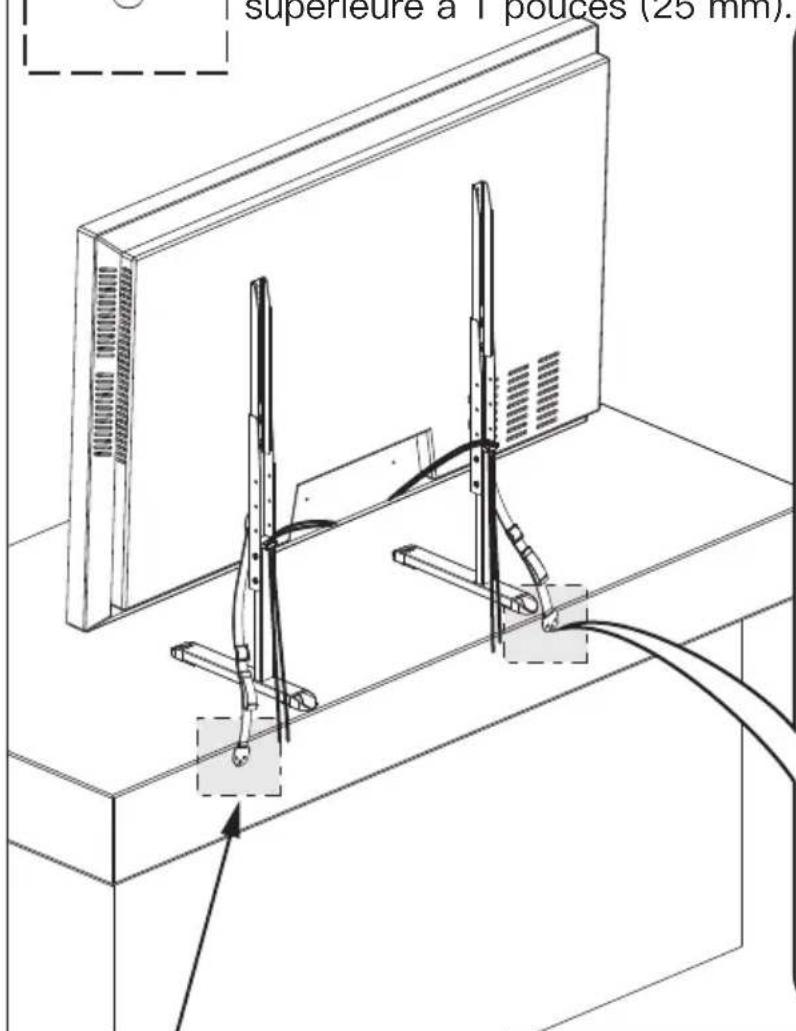

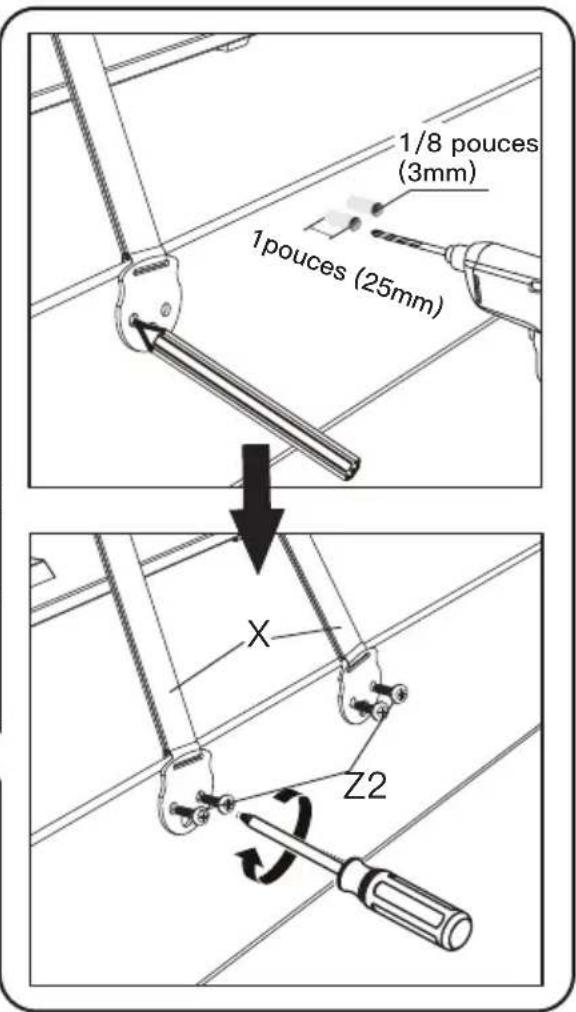

Étape 5A

Pour l'installation de meubles de table en bois

REMARQUE : Il est nécessaire de pré-percer un trou pilote pour éviter de fendre le bois. Veillez à ne pas endommager vos meubles.

Attention : La surface de montage doit avoir une épaisseur supérieure à 1 pouces (25 mm).

superheure a 1 pouces (25 mm)

1/8 pouces (3mm) 1pouces (25mm) X Z2

Il est recommandé de monter les sangles de sécurité à une distance d'au moins 12 pouces.

Crayon (non inclus)

Tournevis Phillips (non inclus)

1 pouces (25mm)

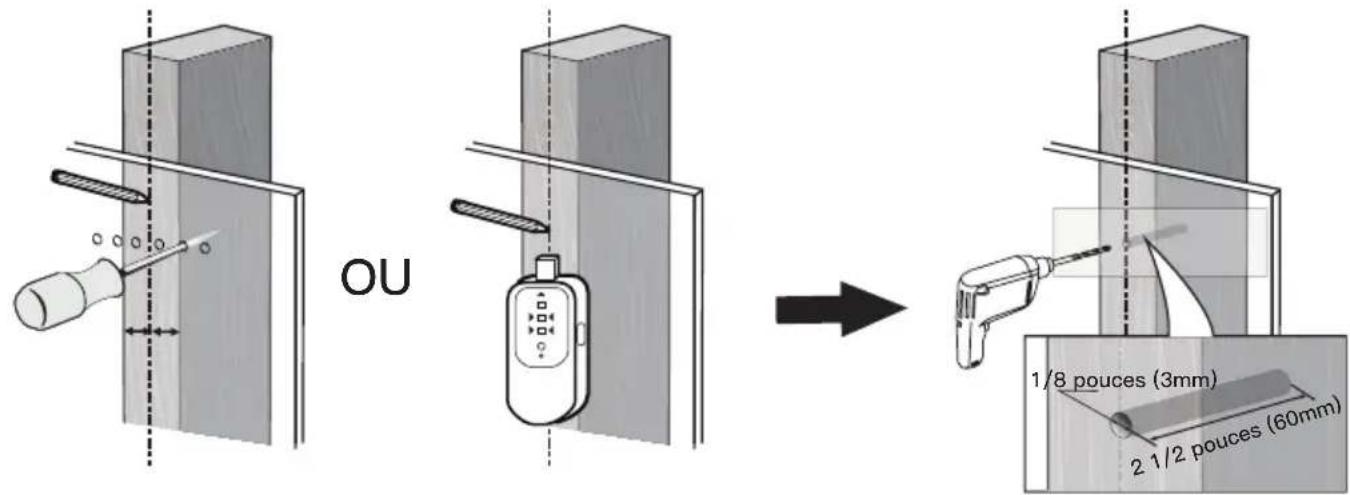

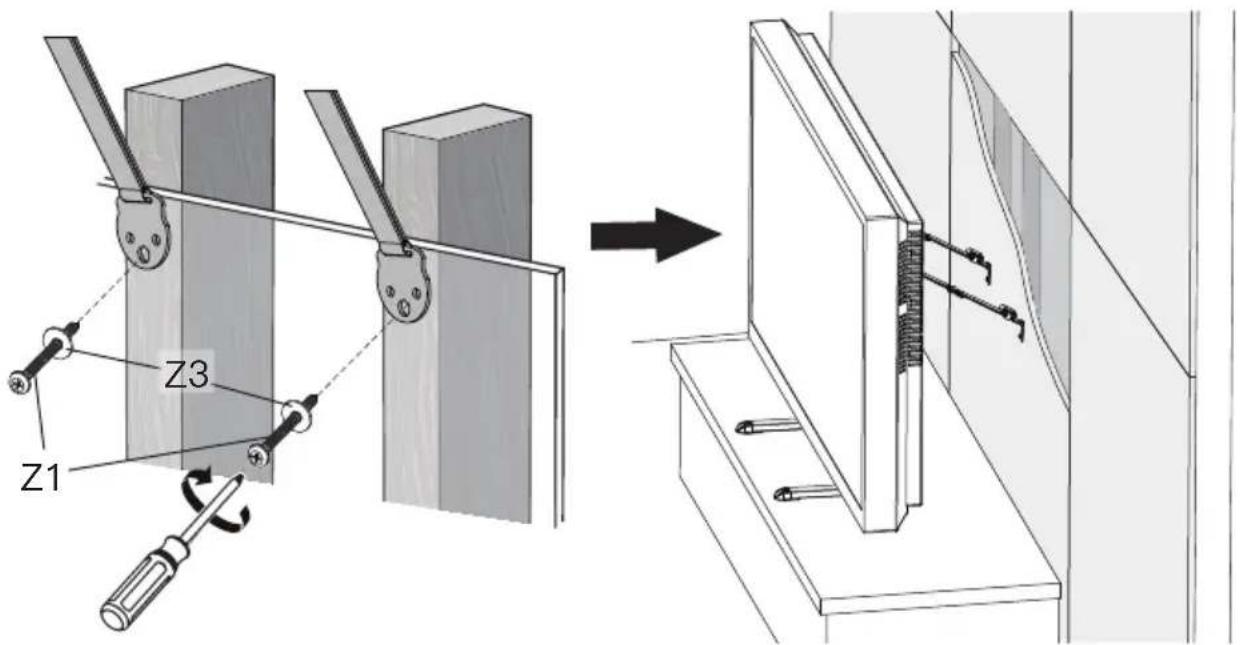

Étape 5B Pour une installation sur des montants en bois

L'ANCRE N'EST PAS UTILISÉE [Z4] DANS CETTE ÉTAPE!

• Tout matériau recouvrant le mur ne doit pas dépasser 5/8 pouces (16 mm)
• Taille nominale des montants en bois : commun 2 x 4 pouces (51 x 102 mm) minimum 1 12 × 3 12 pouces (38 x 89 mm).
• Le centre des montants doit être vérifié à l'aide d'un poinçon ou d'un détecteur de montants.

OU 1/8 pouces (3mm) 2 1/2 pouces (60mm)

Crayon (non inclus)

Ailette (non inclus)

Détecteur de goujons (non inclus)

1/8 pouces (3mm) Mèche à bois (non inclus)

Z1 Z3

REMARQUE : Chaque sangle doit être montée sur un montant distinct.

Tournevis Phillips (non inclus)

Matériel fournis pour l'étape 5C

Vis M5X60mm M5 Rondelle(BK)

Z3 x2

Ancre de mur 8x50mm

Z4 x2

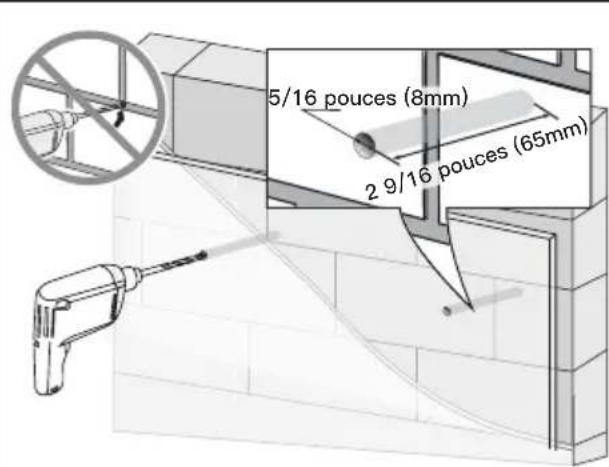

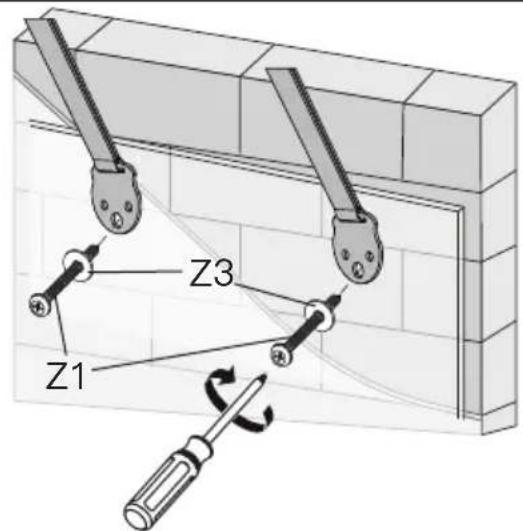

Étape 5C For Solid Concrete or Concrete Block Installation

• Doit utiliser une ancre de mur [Z4] pour cette étape.
• Tout matériau recouvrant le mur ne doit pas dépasser 5/8 pouces (16 mm).
• Épaisseur minimale de béton plein : 203 mm (8 pouces).
• Taille minimale des blocs de béton : 203 x 203 x 406 mm (8 x 8 x 16 pouces).
• Ne jamais percer dans le mortier entre les blocs.

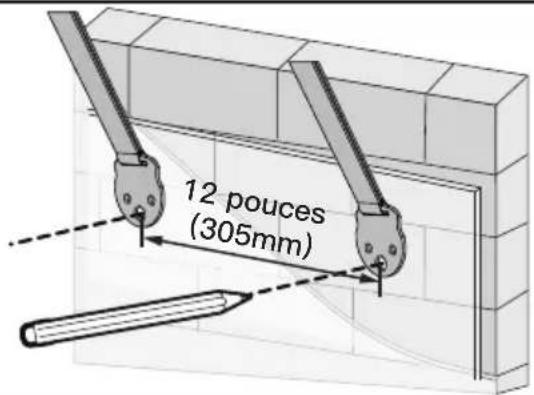

12 pouces (305mm)

Crayon (non inclus)

Z4 Marteau-piqueur (non inclus) 5/16 pouces (8mm) Foret à béton

5/16 pouces (8mm) Foret à béton

Z1 Z3
