| Type de produit | Meuble TV avec support mural |
| Marque | ErgoAV |
| Modèle | ERTSL2-01B |
| Poids maximum supporté | 44,9 kg (99 lb) |
| Compatibilité VESA | 100x100 mm à 600x400 mm |
| Matériau principal | Verre trempé (base) et acier (colonne et plaques) |
| Fonction pivotante | Oui, par composant pivotant inclus |
| Hauteur réglable | Oui, 3 positions de montage pour la plaque TV |
| Sangles de sécurité fournies | Oui, 2 sangles pour fixation murale |
| Type de fixation murale | Bois, montants bois ou béton/blocs béton |
| Outils nécessaires | Tournevis cruciforme, mètre ruban, détecteur de montants, foreuse (selon type de mur) |
| Entretien et nettoyage | Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs. |
| Réparabilité | Pièces détachées disponibles sur demande : contacter le service client |
| Garantie | Consulter le service client pour les conditions |
| Service client | Tél. (877) 419-7832, email support@ergoav.com |
FOIRE AUX QUESTIONS - ERTSL2-01B ErgoAV
Questions des utilisateurs sur ERTSL2-01B ErgoAV
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Meuble TV au format PDF gratuitement ! Retrouvez votre notice ERTSL2-01B - ErgoAV et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ERTSL2-01B de la marque ErgoAV.
MODE D'EMPLOI ERTSL2-01B ErgoAV
Attention: évitez les potentiels dommages corporels et aux biens!
- Ne pas utiliser ce produit dans le cas où cet instruction n'a pas indiqué. Ne pas dépasser le poids limite. Nous ne sommes pas responsables des dommages causés par le montage incorrect ou l'utilisation inappropriée.
- Veuillez bien tire tous les instructions avant du montage. Si vous ne comprendez pas les instructions ou avez des questions, veuillez contacter notre ligne d'assistance technique au (877) 419-7832 ou notre service clientèle à support@ergoav.com.
Avant de commencer, vérifi ons que ce support est parfait pour vous!

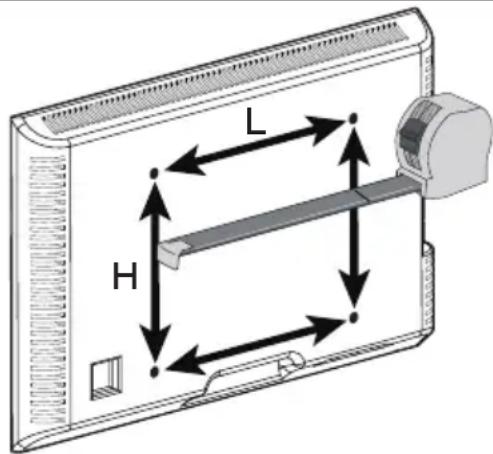

Mesurez le modele VESA de votre téléviseur:
Minimum: 100 × 100mm / 4 × 4 pouce (LxH)
Maximum: 600 × 400mm / 24 × 16 pouce (LxH)
Si vous telèviseur ne se situe pas entre les mesures minimum et maximum, n'utilisez pas ce produit.

Si vous telèviseur pèse plus de 99 lb, n'utilisez pas ce produit.
99 lbs/ 44.9 kg

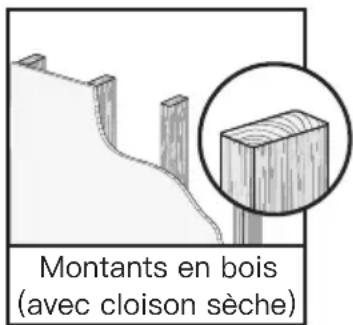

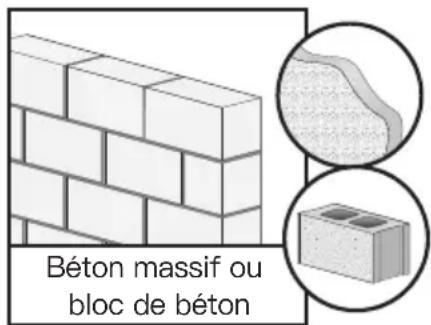

Pour les installations de sangles de sécurité, vous devrez vérifier la construction de votre mur.


NE PAS installer dans une cloison sèche seule.
Si ce support TV n'est PAS compatible, veuilles contacter notre ligne d'assistance technique au (877) 419-7832 ou notre service clientèle à l'adresse support@ergoav.com pour trouver un support compatible.
Outils nécessaires (non inclus)
Pour le montage du support TV

Metre ruban

Tournevis cruciform
Pour l'installation d'une sangle de sécurité dans les tables/meubles en bois et les montants en bois.

Metre ruban

Detecteur de goujons

Ailette


Crayon

1/8 pouce (3mm)

Mèche à bois cruciform
Pour l'installation de sangles de sécurité dans un mur en béton

Metre ruban

Crayon

Foreuse

5/16 pouce (8mm) Foret à béton

Marteau-piqueur

Tournevis cruciform
Pièces et matériel fournis
Avertissement: Ce produit contient des petits objets susceptibles de partager un risque d'étouffement en cas d'ingestion.
Avant de commencer l'assemblage, vérifie que toutes les pieces sont incluses et en bon état. N'utilise pas de pieces endommagées ou défectueuses. Si vous avez besoin de pieces de rechange, veuillez contacter notre ligne d'assistance technique au (877) 419-7832 ou le service clientèle à l'adresse support@ergoav.com pour trouver un support compatible.
- Veuillez noter: le matériel inclus dans cet ensemble ne sera pas utilisé en totalité.
Pièces et matériel fournis pour l'étépe 1

(N) x2 Support télé

(B1) x4
M4/M5
Rondelle

(B2) x4
M6/M8
Rondelle
Laaille réelle des boulons et des entreprises est indiquée.

Étape 1 Fixez les Plaque TV [N] sur le TV

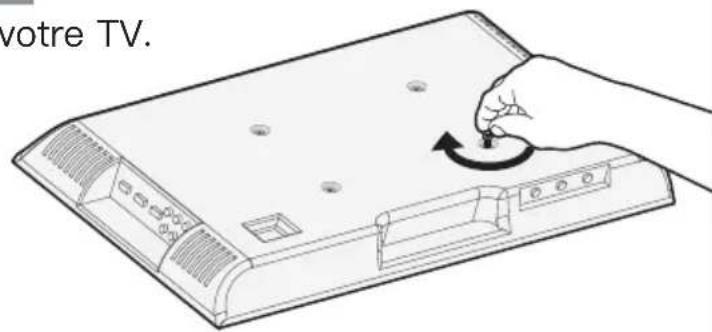

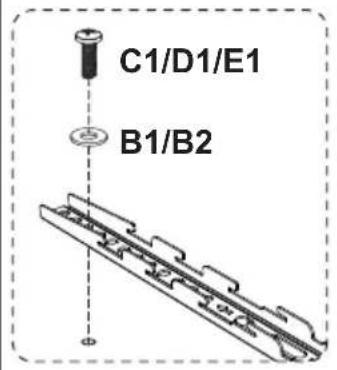

Sélectionnez les Boulons de TV
Une seule taille de boulon convient à votre TV.


OU
OU

M6 M8M4

Longueur de la vis : vérifie que le filetage est correctement engagé avec les boulons ou la combinaison vis/entretoises. Nous recommendons un engagement du filtage sur au moins 5 tours.
- Trop court, le TV ne sera pas maintenu.
Trop long, le TV sera endommagé.

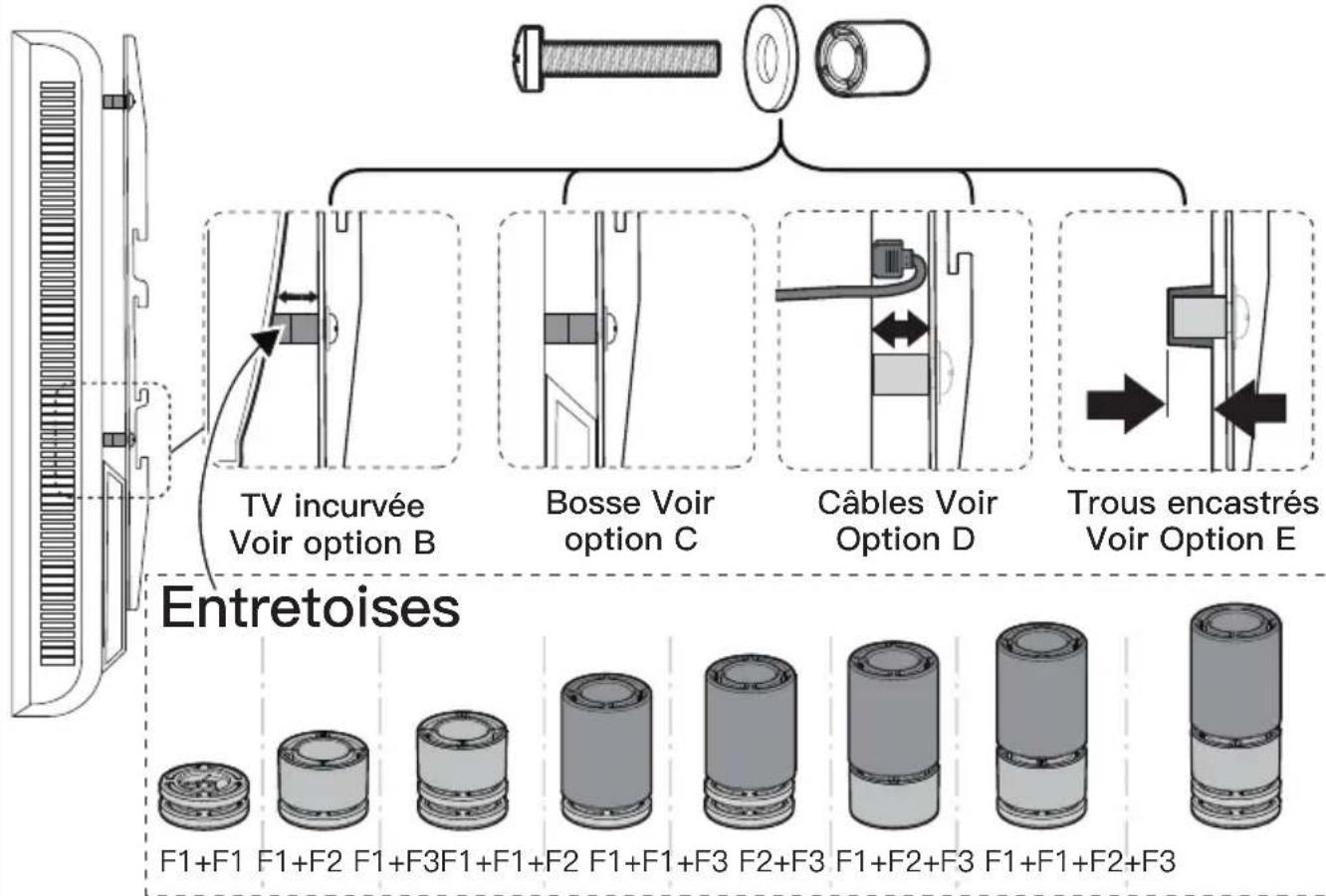

Veuillez notes: lors de l'utilisation des entreprises, il est important de noter qu'elles peuvent être utilisées sur plusieurs couches (c'est-à-dire empilées). Si vous rencontres des difficultés pour comprendre comment installer les boulons ou les entreprises du TV, veuillez contacter notre service d'assistance technique au (877) 419-7832 ou notre service clientèle à l'adresse support@ergoav.com.

Les pieces nécessaires si vous avez un TV tel qu'indiqué ci-après

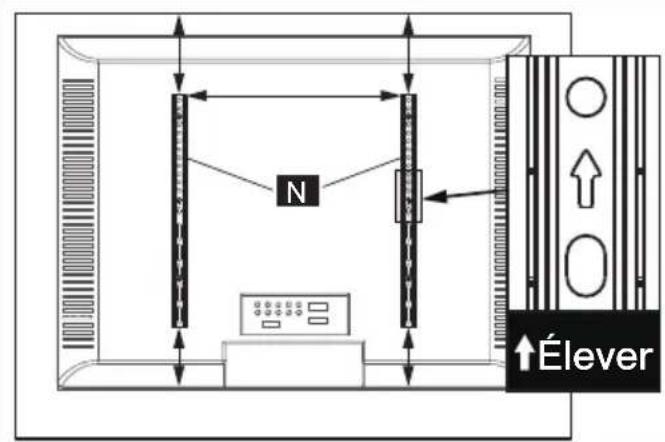

A Lorsque vous fixez les supports TV à l'arrête du téléviseur, assurez-vous que les flèches vers le haut sont dirigeées vers le haut du téléviseur et qu'elles sont également centrées sur l'arrête du téléviseur.

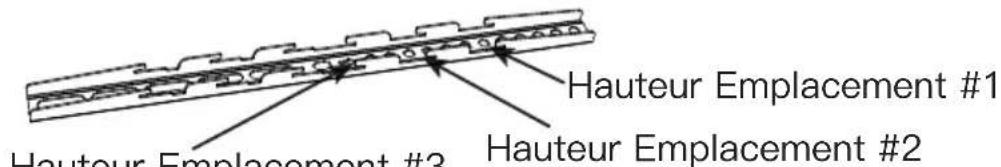

Les supports TV ont "trois emplacements de hauteur", ce qui détermine la position en hauteur de votre téléviseur lorsque vous la fixez sur le support à l'objet 5 de la page 26.
Vous peuvent désirir la bonne hauteur.

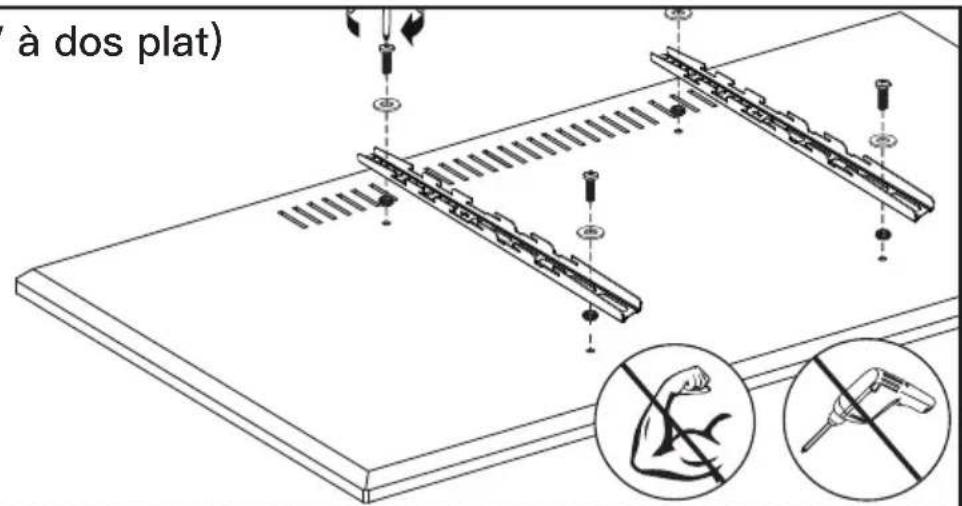

Option A (pour les TV à dos plat)

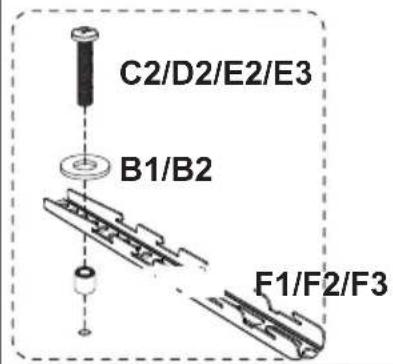

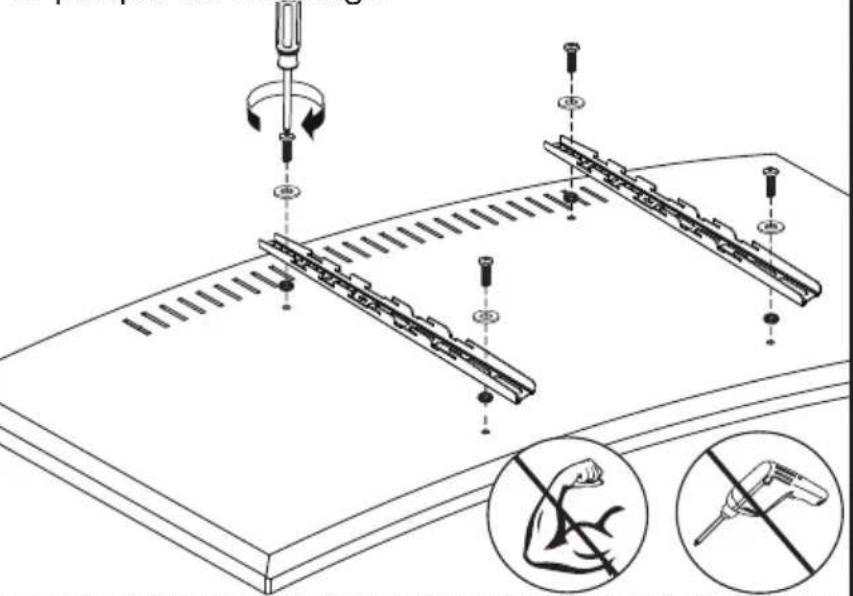

Option B (pour les TV à dos incurve)
La hauteur des entreprises doit être suffisante pour éviter que la courbe à l'arrière du TV n'interfère avec la plaque de montage.

Reportez-vous aux instructions relatives aux entreprises à la page 20, si nécessaire

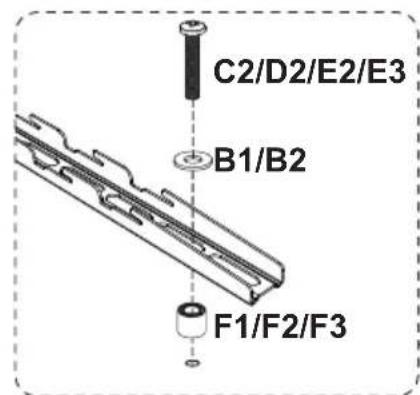

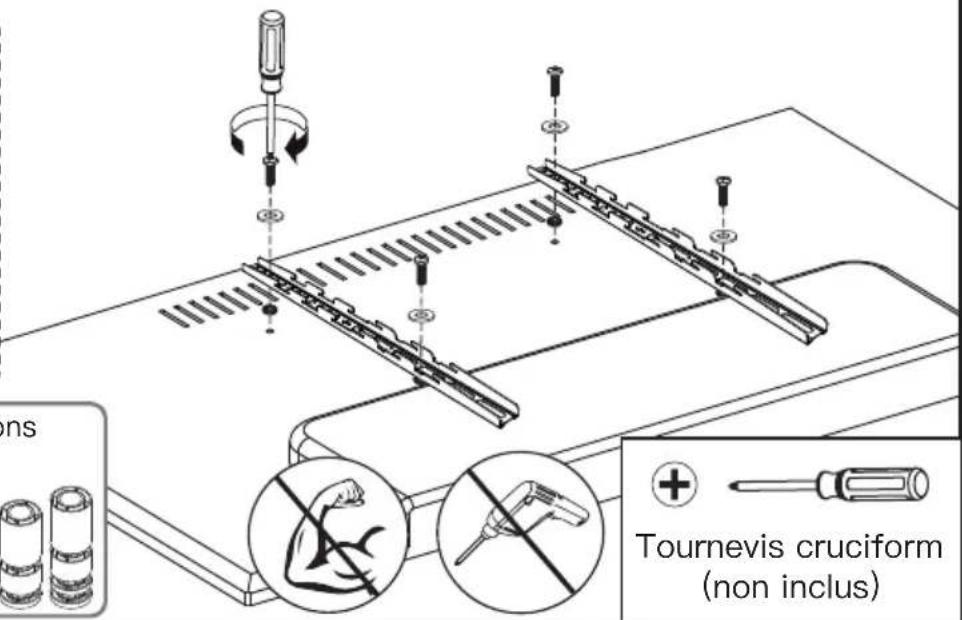

Option C (pour les TV avec une "bosse")
Les entreprises doivent être suffisamment hautes pour que les supports TV soient alignés (PAS D'ESPACE) sur la bosse.


Reportez-vous aux instructions relatives aux entreprises à la page 20, si nécessaire

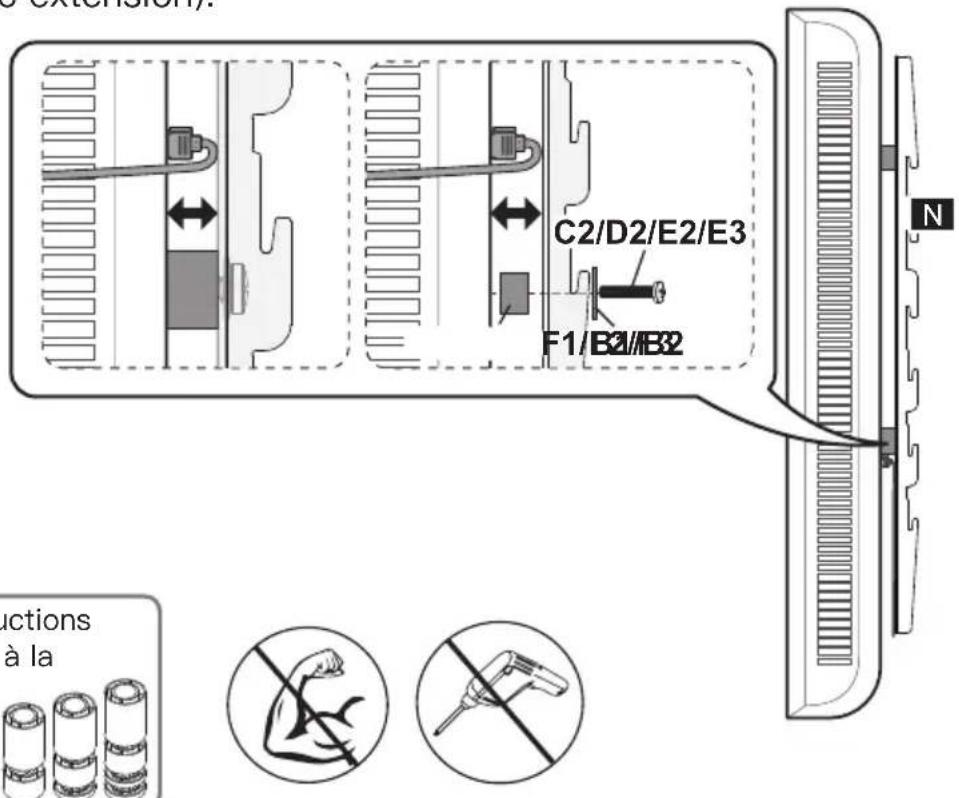

Option D (pour l'interfERENCE des cables)
En cas d'interfERENCE de cables, utilisez les entreprises [F1], [F2] et [F3] pour creer un espace supplémentaire entre le TV et le support de plaque frontale (ou de plaque frontale avec extension).


Tournevis cruciform (non inclus)

Reportez-vous aux instructions relatives aux entreprises à la page 20, si nécessaire

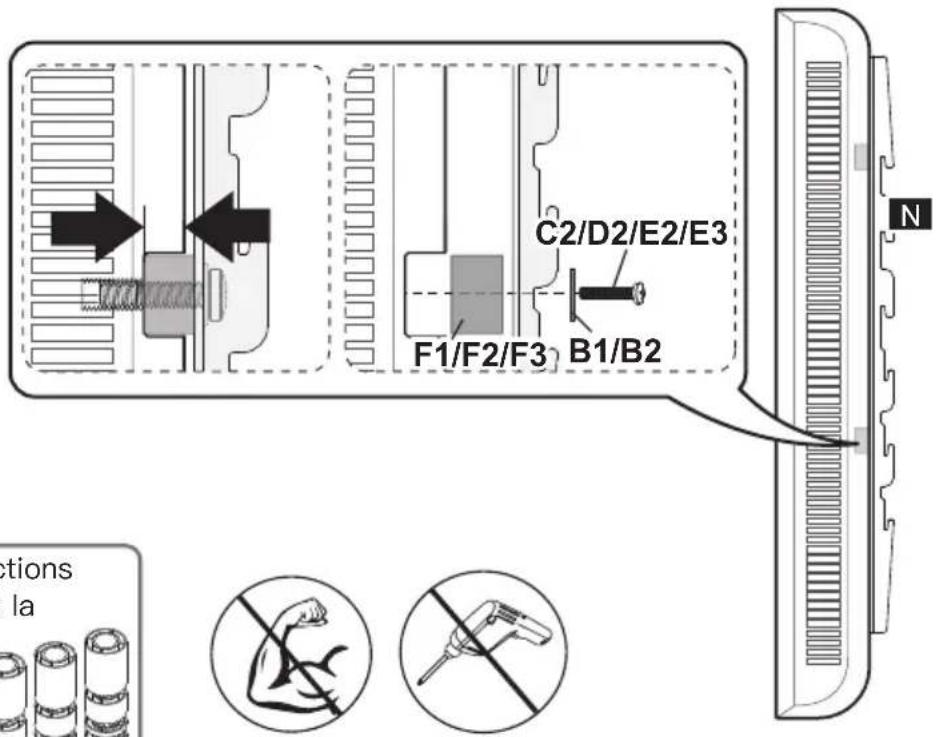

Option E (pour les trous encastrés)
L'entretoise doit replir les trouss en retrait à l'arrière du TV afin que les supports TV soient aussi proches que possible du TV.

Reportez-vous aux instructions relatives aux entreprises à la page 20, si nécessaire

Pièces et matériel fournis pour l'étépe 2
La taille réelle des boulons est indiquée.

(0) x1
verre trempé de base

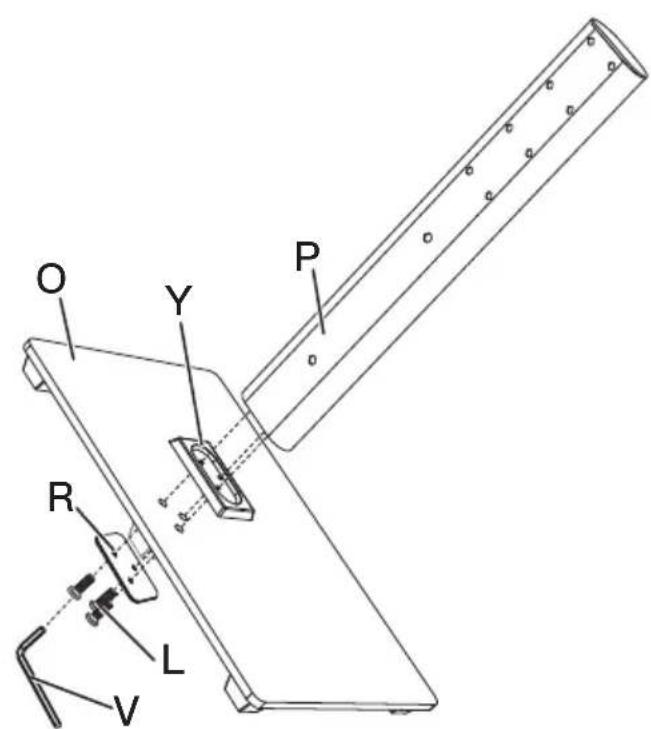

Étape 2 assembler le base

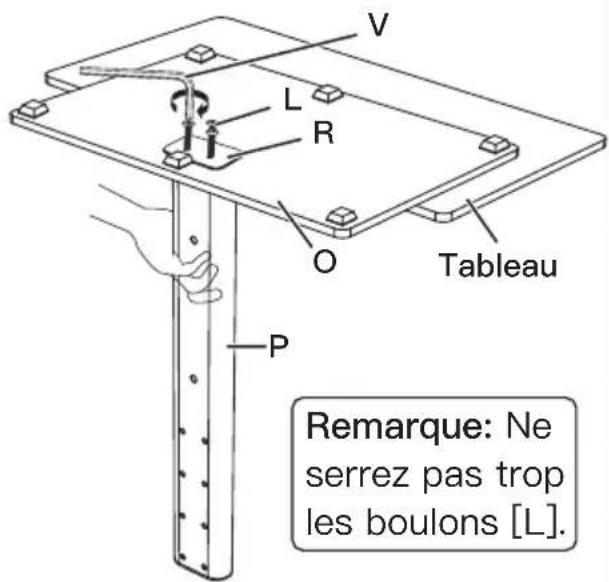

Étape 2-1 Attacher l'pillar support [P] à la la base en verre trempe [O].


Remarque: Ne serrez pas trop les boulons [L].
Lors de l'assemblage du pilier [P], assurez-vous que le cote de la plaque de renfort [R] avec le papier est tourné vers la base en verre [O].
Étape 2-2

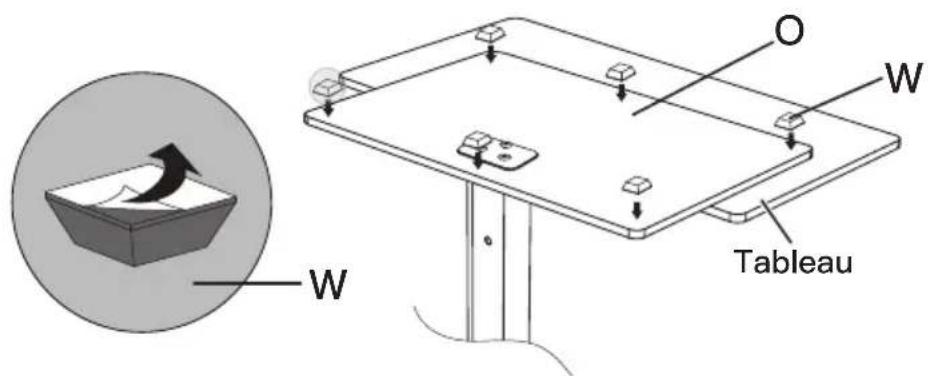

Posez les coussinets bas [W] sur le cote point de la verre trempe de base [O] dans les coins.

Pièces et matériel fournis pour l'étépe 3
La taille réelle des boulons est indiquée.

(M) × 1
Plaque en
métal de télé

(A) × 1
élement pivotant

(X) x2
Sangle de sécurité

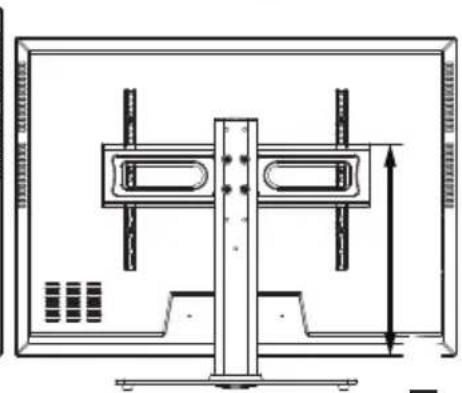

Étape 3 Connecter le la plaque TV [M] au pilier support [P]
Remarque: Avant de procesder à la fixation de la plaque de montage du téléviseur au pilier, mesurez la distance entre le crochet supérieur du support TV et le bas du téléviseur. Reportez-vous ensuite au tableau ci-dessous pour connaître l'emplacement de montage recommandé. Pour ajouter un espace supplémentaire de 2 po entre votre téléviseur et la base, utilisez les crochets inférieurs situés sur les supports TV. Nous recommendons toujours d'utiliser l'emplacement de fixation le plus bas possible pour un montage plus sur.
![ErgoAV ERTSL2-01B - Étape 3 Connecter le la plaque TV [M] au pilier support [P] - 1](/content/2026/04/727262/images/26fbedf6bc641700c3efb54699a06a8d0107079d4f98438ea68b08b4b6049523.jpg)
Emplacement demontage #1
Emplacement demontage #2
Emplacement demontage #3

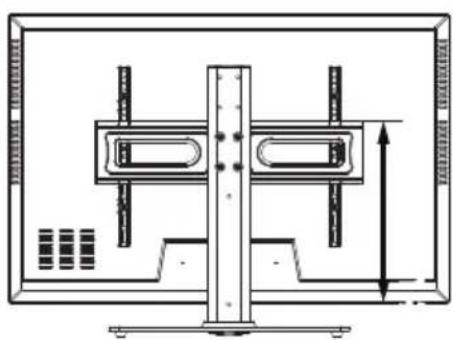

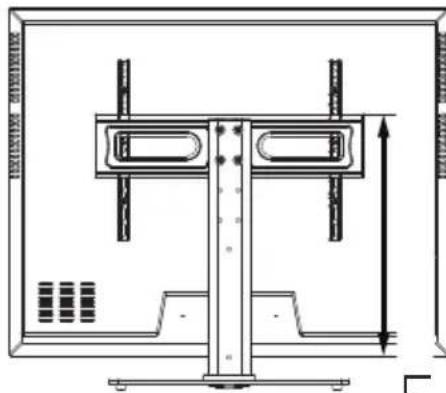

| Distance entre les crochets des supports TV et le bas du téléviseur. | Emplacement recommendé pour la plaque de montage du téléviseur |
| 20 1/8 pouce à 23 1/2 pouce | Localisation #1 |
| 16 3/4 pouce à 20 1/8 pouce | Localisation #2 |
| Moins de 16 3/4 pouce | Localisation #3 |
![ErgoAV ERTSL2-01B - Étape 3 Connecter le la plaque TV [M] au pilier support [P] - 2](/content/2026/04/727262/images/5cb893a83700a7de76449d92e10d6a8c658c890041c7b4a2a16e7e94e5ff76cd.jpg)
![ErgoAV ERTSL2-01B - Étape 3 Connecter le la plaque TV [M] au pilier support [P] - 3](/content/2026/04/727262/images/995343f07155d0834b34ed5e8e4ab3c10f103f943085c9bf65233f1c0aab2549.jpg)
![ErgoAV ERTSL2-01B - Étape 3 Connecter le la plaque TV [M] au pilier support [P] - 4](/content/2026/04/727262/images/5764f8f729585edcf34773b2e752489b42047f5560f2d9ced208be60d5fbc3d9.jpg)
![ErgoAV ERTSL2-01B - Étape 3 Connecter le la plaque TV [M] au pilier support [P] - 5](/content/2026/04/727262/images/1f4b3c2c031e27dc12cb566988f6f2315563043459645501a816b5d9b7e06555.jpg)
vous pouvez avoir besoin d'aide pour cette étape
![ErgoAV ERTSL2-01B - Étape 3 Connecter le la plaque TV [M] au pilier support [P] - 6](/content/2026/04/727262/images/8698265737423f4a1097f85243398ee48553989d21b69ebe2d581bd42438bf87.jpg)

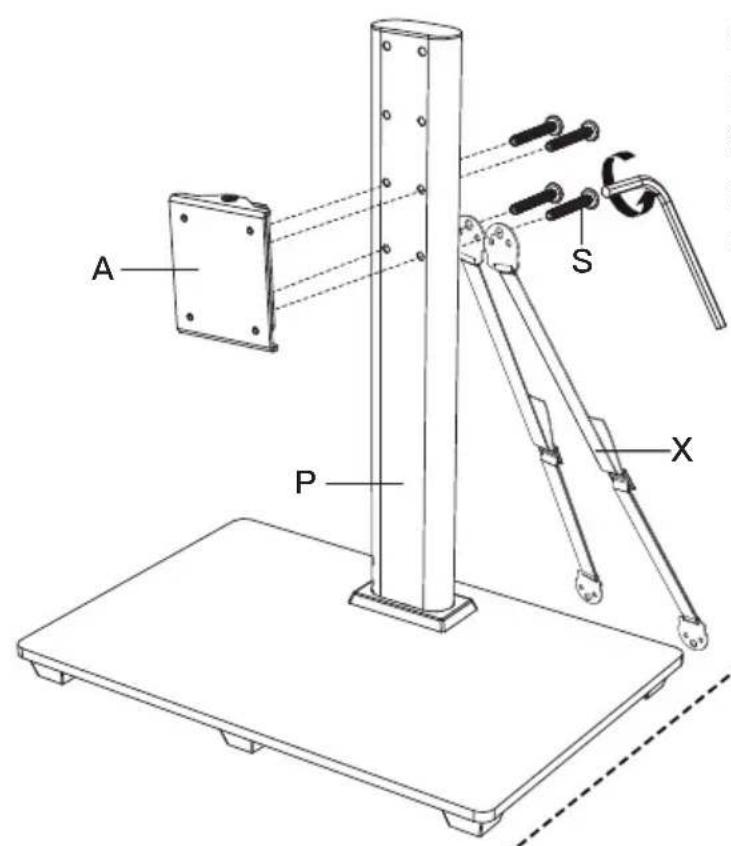

connectez le composant
pivotant [A] et les sangles de
sécurities [X] au pilier support [P]
à l'aide des boulons [S] et de la
clé Allen [V].

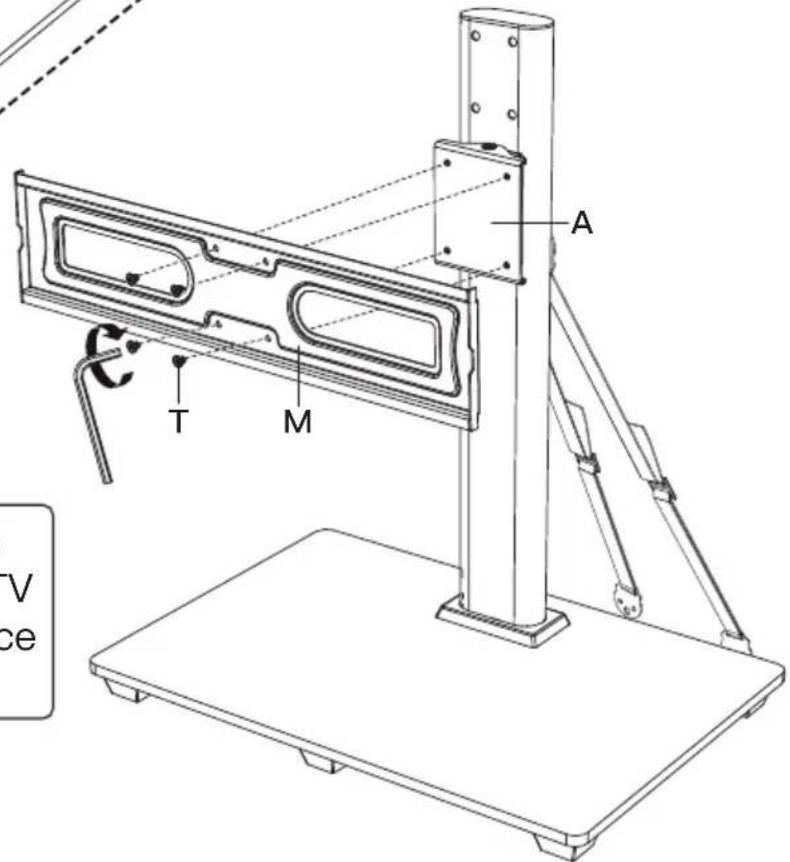

connectez la plaque TV [M] au composant pivotant [A] à l'aide des boulons [T] et de la clé Allen [V].
![ErgoAV ERTSL2-01B - Étape 3 Connecter le la plaque TV [M] au pilier support [P] - 7](/content/2026/04/727262/images/d6a3f4b0b2af6ef27109985d9a4a234bc05a6260769c636ada2043f2e9022b36.jpg)
Note: Veiliez à ce que la bosse de la plaque TV soit orientée vers la face arrêté du support TV.
Pièces fournis pour l'étépe 4
![ErgoAV ERTSL2-01B - Étape 3 Connecter le la plaque TV [M] au pilier support [P] - 8](/content/2026/04/727262/images/696340ec84585799029b882d109eb9bef45aa621987284f838c3df94a6367747.jpg)
(K) x2
Pince de fil
Étape 4 Fixez les pince de fil [K] au pilier support [P]
![ErgoAV ERTSL2-01B - Étape 4 Fixez les pince de fil [K] au pilier support [P] - 1](/content/2026/04/727262/images/eb2dbbbced8058c767dabf463d770f871d1dc7ab0c5847c7b5fa8d5cafbe4939.jpg)
Pièces fournis pour l'étépe 5

(K1) x2 Verrou de Sécurité

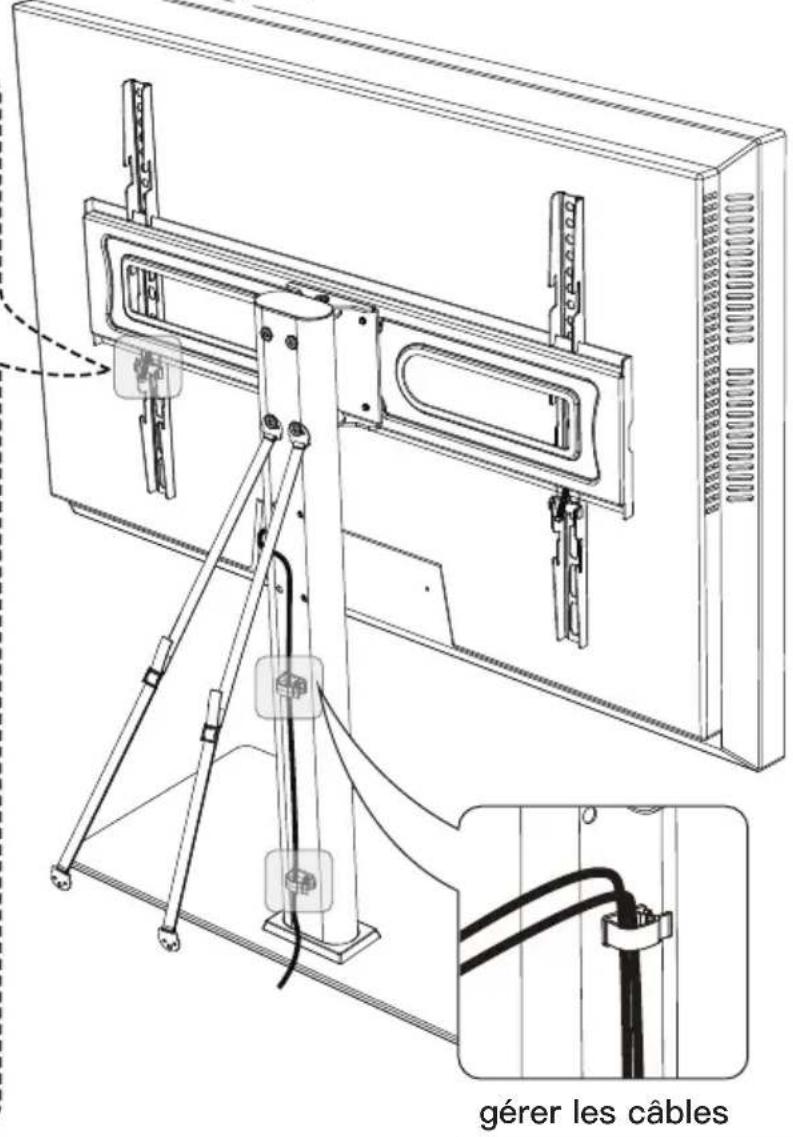

Étape 5 Fixer le télévisueur sur la plaque TV [M] et:gérer les fils.
![ErgoAV ERTSL2-01B - Étape 5 Fixer le télévisueur sur la plaque TV [M] et:gérer les fils. - 1](/content/2026/04/727262/images/19e7378c9bc1ab1353def230f66cbdba61da8bd1814d91200f8ccd068d4649cc.jpg)
Nous vous recommendons de tous jours avoir une deuxième personne pour vous aider durant cette étape. La télévision peut être lourde et difficile à placer sur le support. Il est préférible de demander à deux personnes de soulever le téléviseur par les cotés afin qu'elles puissant voir les points de fixation.
Les petits téléviseursutilisentlescrochetssupérieurs.
Les téléviseurs plus grands utilisent les crochets inférieurs.

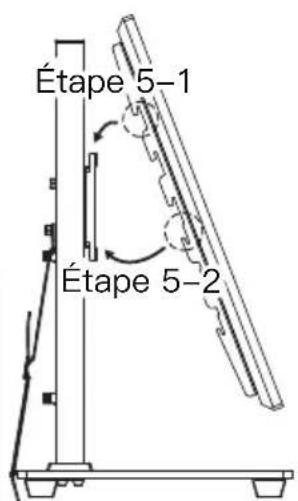

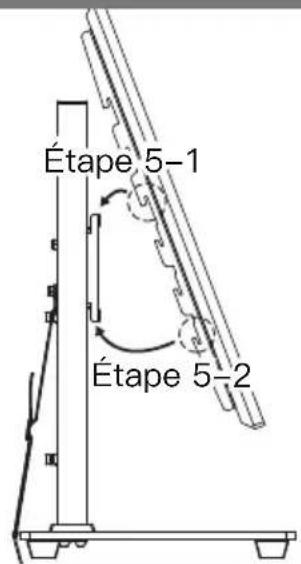

Étape 5-1 Accrochez le téléviseur avec ses supports sur sa plaque.
Étape 5-2 Poussez le bas du téléviseur sur sa plaque.
Remarque: Fixez les supports TV à la plaque de montage de la télévision à l'endroit le plus bas qui permet à la télévision de s'adapter.
![ErgoAV ERTSL2-01B - Étape 5 Fixer le télévisueur sur la plaque TV [M] et:gérer les fils. - 2](/content/2026/04/727262/images/64c3c57d50ecf6431b5f9ab2634a9c6b75e8eaa244c597c415b342ac2fc88d0d.jpg)
![ErgoAV ERTSL2-01B - Étape 5 Fixer le télévisueur sur la plaque TV [M] et:gérer les fils. - 3](/content/2026/04/727262/images/8f8afbc0e79cbc60811d6c7a656ff5cad93f9aded16d7a4a79fd770ea5a43b88.jpg)
![ErgoAV ERTSL2-01B - Étape 5 Fixer le télévisueur sur la plaque TV [M] et:gérer les fils. - 4](/content/2026/04/727262/images/7e711e71c736efe9316056345b1149ec70837a68566f22030ff0981b3183df8d.jpg)

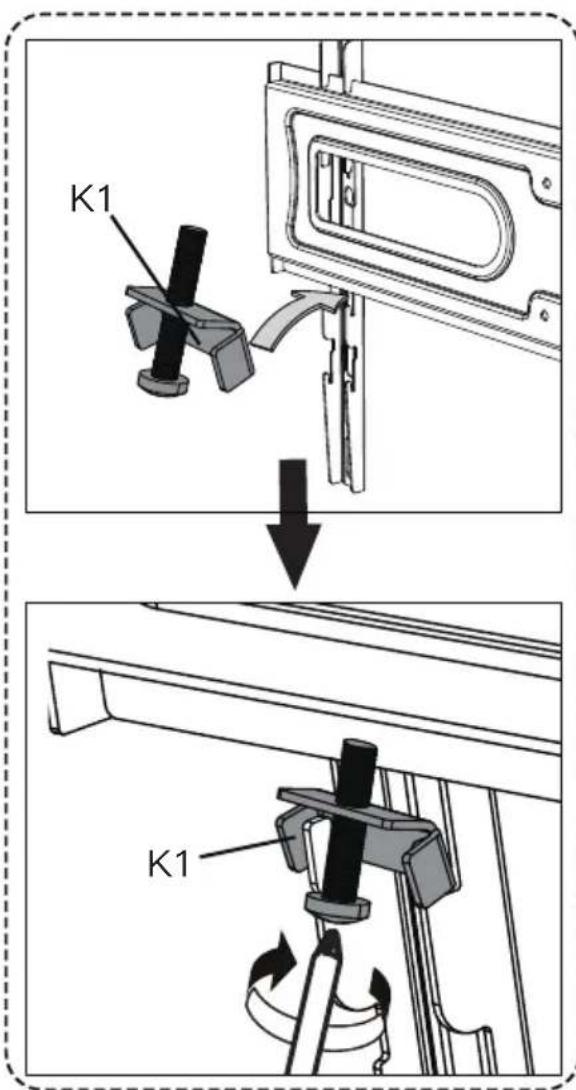

Étape 5-3 Insérez les verrous de sécurité [K1] dans les crochets orientés vers le haut à mi-chemin vers la partie inférieure du support du téléviseur. Veuillez notes que c'est là où la partie inférieure du support du téléviseur rencontre la partie inférieure de sa plaque. Serrez ensuite les vis du verrou de sécurité [K1] jusqu'à ce que les vis touchent la plaque du téléviseur.
![ErgoAV ERTSL2-01B - Étape 5 Fixer le télévisueur sur la plaque TV [M] et:gérer les fils. - 5](/content/2026/04/727262/images/6807ad4d80fab6bbaca0c6461553a4c39d4b0e9d73b2d2e01f3f825d416a1a03.jpg)
Remarque: Assurez-vous que le boulon est serré derrière la plaque de montage du téléviseur.
![ErgoAV ERTSL2-01B - Étape 5 Fixer le télévisueur sur la plaque TV [M] et:gérer les fils. - 6](/content/2026/04/727262/images/5ffd8f36124f55647212655d2d30b4e7a5fc72a6bf1867dbc7de1b9a281ee248.jpg)
![ErgoAV ERTSL2-01B - Étape 5 Fixer le télévisueur sur la plaque TV [M] et:gérer les fils. - 7](/content/2026/04/727262/images/597f8bce0afd4c62fc975e069860bdbabf5056d9a606886aa824b17fdeb44347.jpg)
Matériel fourni pour les étapes 6A
Pour l'installation de meubles de table en bois/de montants en bois.



Vis M5X25mm Vis M5X60mm M5 Rondelle(BK)




Fixez les sangles de sécurité avec le support du téléviseur contre le mur.
Remarque: Pour que l'installation soit la plus sure possible, nous vous recommendons d'utiliser les sangles de sécurité qui sont déjà fournies. En Prozenttant ainsi, vous réduisez considérablement le risque de renversement du téléviseur.


Pour l'installation de meubles de table en bois, suivre l'ETAPE 6A.
Pour une installation sur des montants en bois, suivre l'ETAPE 6B.
Pour une installation en béton massif ou en blocs de béton, suivé l'ÉTAPE 6C.
Étape 6A
Pour l'installation de meubles de table en bois

L'ANCRE N'EST PAS UTILISÉE [Z4] DANS CETTE ÉTAPE!

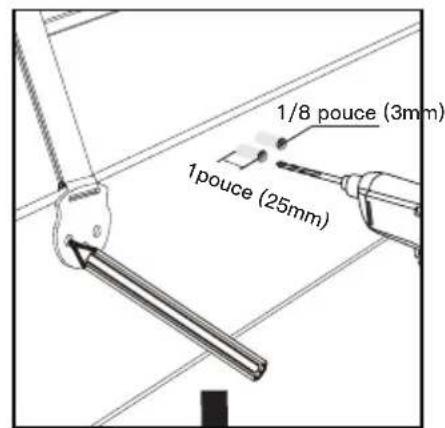

Remarque: Il est nécessaire de pré-percer un trou pilote pour éviter de fendre le bois. Veillez à ne pas endommager vos meubles.
Attention: La surface de montage doit avoir une épaisseur supérieure à 25 mm.
![ErgoAV ERTSL2-01B - L'ANCRE N'EST PAS UTILISÉE [Z4] DANS CETTE ÉTAPE! - 1](/content/2026/04/727262/images/f401011a6953326b4adf2110008a9a8fb236039ab6d3e67f9136ac8cc467e950.jpg)

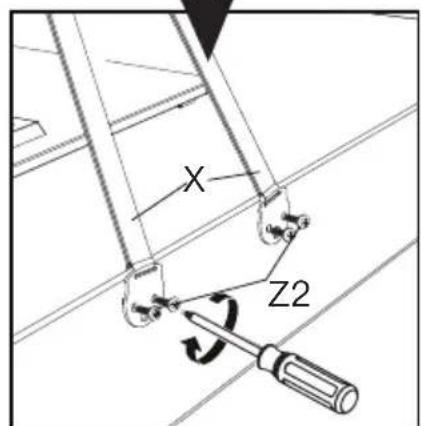

Il est recommandé de monter les sangles de sécurité à une distance d'au moins 12 pouces.
![ErgoAV ERTSL2-01B - L'ANCRE N'EST PAS UTILISÉE [Z4] DANS CETTE ÉTAPE! - 2](/content/2026/04/727262/images/a86aa78d2327346a87084e54fa4da3b9d03a308cc022e3ccaaf770ff8d493a93.jpg)
![ErgoAV ERTSL2-01B - L'ANCRE N'EST PAS UTILISÉE [Z4] DANS CETTE ÉTAPE! - 3](/content/2026/04/727262/images/17cddaca3cc708ae29889a564a1d51f0e04dfaaa58c5c6593b8bf282d47f53c0.jpg)
![ErgoAV ERTSL2-01B - L'ANCRE N'EST PAS UTILISÉE [Z4] DANS CETTE ÉTAPE! - 4](/content/2026/04/727262/images/f6713bda4daea208181f319a5383cb9627034e59eb50658652f719b31b393484.jpg)
Crayon (non inclus)
![ErgoAV ERTSL2-01B - L'ANCRE N'EST PAS UTILISÉE [Z4] DANS CETTE ÉTAPE! - 5](/content/2026/04/727262/images/5fdc4b05b69add84073ed5f9e483c90831c2167501d05a17bfb59051f6f36a22.jpg)
![ErgoAV ERTSL2-01B - L'ANCRE N'EST PAS UTILISÉE [Z4] DANS CETTE ÉTAPE! - 6](/content/2026/04/727262/images/994507d0779e972afcd3aeedde71593f0dcfd07528f9a8df8c4e5d5a48afde44.jpg)
Tournevis cruciform (non inclus)
![ErgoAV ERTSL2-01B - L'ANCRE N'EST PAS UTILISÉE [Z4] DANS CETTE ÉTAPE! - 7](/content/2026/04/727262/images/ff2b40031b994b12a1c1d19a9ce0e962d1ea27e317c5e2cbd282534e39ee70f5.jpg)
1 pouce (25mm)
1/8 pouce (3mm)
| Étape 6B Pour l'installation de montants en bois | |||
| L'ANCRE N'EST PAS UTILISÉE [Z4] DANS CETTE ÉTAPE! Tout matériel recouvrant le mur ne doit pas dépasser 16 mm. Taille nominale des montants en bois: commun 51 x 102 mm minimum 38 x 89 mm. Le centre des montants doit être vérifié à l'aide d'un pointon ou d'un détecteur de montants. | |||
| OU L'ANCRE N'EST PAS UTILISÉE [Z4] DANS CETTE ÉTAPE! Tout matériel recouvrant le mur ne doit pas dépasser 16 mm. Taille nominale des montants en bois: commun 51 x 102 mm minimum 38 x 89 mm. Le centre des montants doit être vérifié à l'aide d'un pointon ou d'un détecteur deMontants. | |||
| Crayon (non inclus) | Ailette (non inclus) | Détecteur de goujons (non inclus) | 1/8 pouce (3mm) 2 1/2 pouce (60mm) |
| Remarque : Chaque sangle doit être montée sur un montant distinct. | Tournevis cruciform (non inclus) | ||
| Matériel fourni pour les étapes 6C | |
| Vis M5X60mm M5 Rondelle(BK) Z1 x2 Z3 x2 Ancre de mur 8x50mm Z4 x2 | |
| Étape 6C Pour une installation en béton massif ou en blocs de béton | |
| • Doit utiliser une ancre de mur [Z4] pour cette étape. • Tout matériel recouvrant le mur ne doit pas dépasser 16 mm. • Épaissur minimale de béton plein : 203 mm. • Taille minimale des blocs de béton : 203 x 203 x 406 mm. • Ne jamais pearchant dans le mortier entre les blocs. | |
| 12 pouce (305mm) Crayon (non inclus) | |
| 5/16 pouce (8mm) 2 9/16 pouce (65mm) Z4 Marteau-piqueur 5/16 pouce (8mm) (non inclus) Foret à béton | |
| Z3 Z1 Tournevis cruciform (non inclus) |

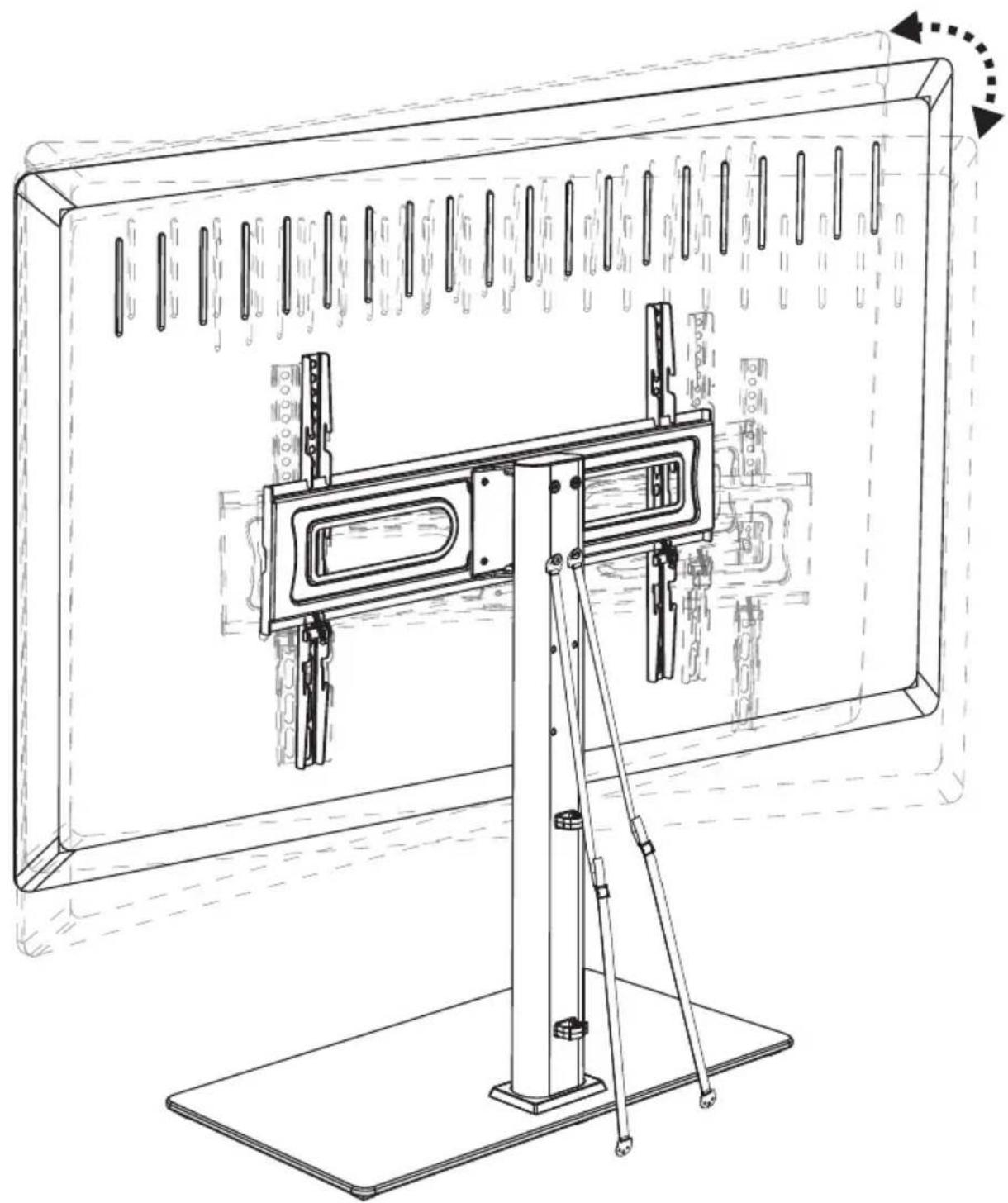

Étape 7 Réglage de l'orientation
Si nécessaire, la plaque TV ou le téléviseur peuvent être pivotés manuellement.


(K) x2
Clip de alambre

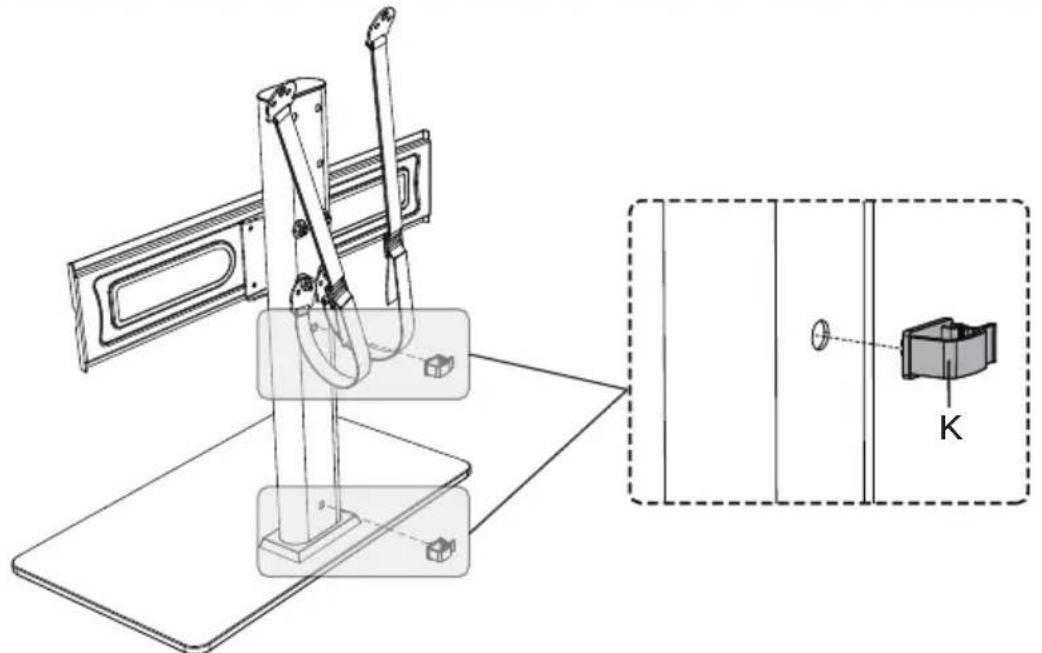

Paso 4 Fije los clips de alambre [K] al pilar de soporte [P]
