Tipo de producto	Kit de barras de montaje
Marca	Gladiator
Modelo	GABK362PSS
Categoría	Accesorio para armario de herramientas
Material	Acero
Contenido del kit	6 secciones de barra, 9 pernos de carrocería, 9 tuercas de base 5/16 pulg., 9 arandelas
Herramientas necesarias	Llave de 1/2 pulg.
Capacidad de carga máxima	250 lb (113,6 kg)
Compatibilidad	Armarios de herramientas de acero Gladiator® grandes y extra grandes; montaje en paneles GearWall® o perfiles GearTrack®
Número de barras	3 barras (superior, central, inferior) ensambladas a partir de 6 secciones
Tipo de fijación	Pernos que atraviesan el panel trasero del armario, tuercas y arandelas
Tipo de perno	Perno de carrocería 5/16 pulg.
Tipo de tuerca	Tuerca de base 5/16 pulg.
Instalación	Requiere dos o más personas; alinear los agujeros, insertar los pernos, apretar las tuercas
Mantenimiento	Limpiar con un paño seco; evitar productos abrasivos
Seguridad	No exceder la carga máxima; usar dos personas para la instalación; seguir las instrucciones de montaje
Garantía	Consultar el sitio web de Gladiator para obtener información de garantía

Preguntas frecuentes - GABK362PSS Gladiator

¿Qué herramientas se necesitan para instalar el kit de barras GABK362PSS?

La herramienta necesaria es una llave de 1/2 pulg. No se requiere ninguna otra herramienta.

¿Cuál es la capacidad de carga máxima de las barras?

Las barras pueden soportar un armario de un peso máximo de 250 lb (113,6 kg).

¿Este kit es compatible con todos los armarios Gladiator?

Está diseñado exclusivamente para armarios de herramientas de acero Gladiator® grandes y extra grandes. Consulte las instrucciones específicas para su armario.

¿Sobre qué tipos de superficies de pared se pueden montar las barras?

Las barras están diseñadas para montaje en paneles GearWall® o perfiles GearTrack® de Gladiator.

¿Cuántas secciones de barra se suministran?

El kit contiene 6 secciones que se ensamblan para formar 3 barras (superior, central, inferior).

¿Cuántas personas se necesitan para la instalación?

La instalación requiere dos o más personas por razones de seguridad y manipulación.

¿Cómo ensamblar las secciones de barra?

Deslice el extremo de una sección dentro del extremo de otra sección hasta que los agujeros estén alineados.

¿Cómo fijar la barra superior en un armario grande?

Alinee los tres agujeros de la barra con los agujeros en la parte superior del panel trasero (AAA), inserte los pernos de carrocería desde atrás, luego fije con arandelas y tuercas de base desde el interior. Apriete firmemente.

¿Qué hacer si la barra no se alinea perfectamente con las ranuras de la pared?

Las tuercas de las barras central e inferior deben apretarse manualmente para permitir el ajuste. Empuje el armario hacia la pared y baje la barra dentro de las ranuras, luego apriete completamente con una llave de 1/2 pulg.

¿Dónde encontrar la información de garantía?

En EE. UU., llame al 1 866 342-4089 o visite el sitio web de Gladiator. En Canadá, llame al 1 800 807-6777.

MANUAL DE USUARIO GABK362PSS Gladiator

JUEGO DE SOPORTES DE ACERO PARA ARMARIO GRANDE Y EXTRAGRANDE PARA HERRAMIENTAS

Instrucciones de instalación

TABLE OF CONTENTS/TABLE DES MATIÈRES/ÍNDICE

INSTRUCCIONES DE INSTALACIÓN ....8

Piezas y herramientas....8

Requisitos para el uso de los soportes....8

Desempaque de los soportes......8

Ensamble los soportes ....8

Fije los soportes de montaje......9

Instale el armario en los paneles GearWall® o el canalGearTrack® .....10

GARANTÍA......10

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad.

Este es el símbolo de alerta de seguridad.

Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted y a los demás.

Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra "PELIGRO" o "ADVERTENCIA". Estas palabras significan:

PELIGRO

ADVERTENCIA

Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesión grave.

Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave.

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones.

INSTRUCCIONES DE INSTALACIÓN

Piezas y herramientas

Reúna las herramientas y piezas necesarias antes de comenzar la instalación.

Herramientas necesarias:

Piezas suministradas:

■Secciones del soporte de montaje (6)

■Perno de carruaje (9)

■ Tuerca de reborde de 5/16" (9)

■ Arandela (9)

Requisitos para el uso de los soportes

■Diseñado para usarse solamente con los armarios para herramientas Gladiator® Steel grandes o extragrandes. Use las instrucciones específicas para su armario.
■Diseñados para ser montados en los paneles GearWall® o los canales GearTrack® de Gladiator®.
■Los soportes podrán sostener un armario con un límite de peso máximo de 250 lbs (113,6 kg).

Desempaque de los soportes

1. Verifique el contenido. Vea "Piezas suministradas".
2. Deshágase de todos los materiales de embalaje o recíclelos.

Ensamble los soportes

Deslice un extremo de una sección del soporte en el extremo de la otra sección hasta que los orificios centrales queden alineados.

Fije los soportes de montaje

IMPORTANTE: Los paneles posteriores tienen orificios (AAA, CCC y DDD) para ajustar los soportes de montaje.

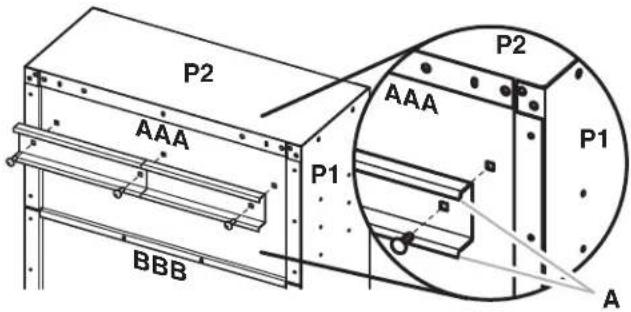

1. Con los bordes del soporte de montaje apuntando hacia abajo, alinee los tres orificios del soporte con los orificios en el panel posterior superior (AAA), como se muestra.

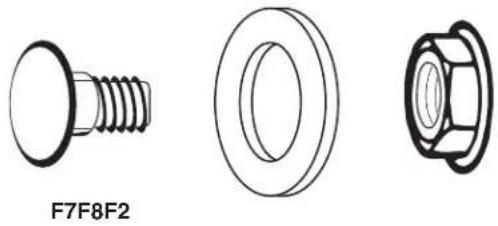

2. Desde la parte posterior, inserte los pernos de carruaje (F7) a través del soporte y el panel posterior superior (AAA).
3. Desde el interior del armario, ajuste cada perno con una arandela (F8) y una tuerca de reborde (F2). Ajuste firmemente los pernos.

A. Bordes del soporte apuntando hacia abajo

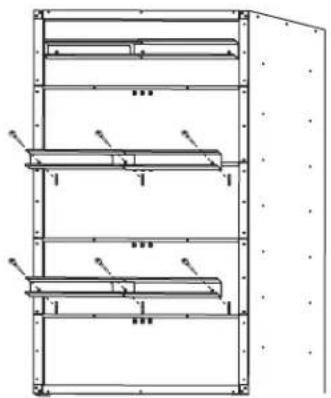

1. Repita los pasos 1 y 2 para ajustar los soportes de montaje central e inferior a la parte posterior del armario.

NOTA: Apriete las tuercas con la mano ajustando los soportes central e inferior. Se deberá ajustar estos soportes para montar el armario a la pared.

Cómo fijarlo al armario extragrande

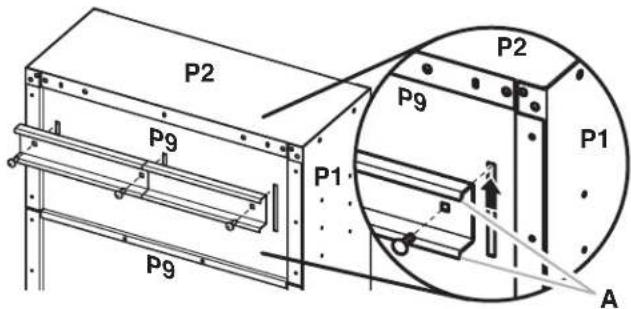

1. Con los bordes del soporte de montaje apuntando hacia abajo, alinee los tres orificios del soporte con los orificios en el panel posterior superior (P9), como se muestra.
2. Desde la parte posterior, inserte los pernos de carruaje (F7) a través del soporte y el panel posterior superior (P9).
3. Desde el interior del armario, ajuste cada perno con una arandela (F8) y una tuerca de reborde (F2). NOTA: Solo para el soporte superior, deslice los pernos hacia la parte superior de la ranura antes de fijarlos.
4. Deslice los pernos hacia la parte superior de la ranura. Ajuste firmemente los pernos.

A. Bordes del soporte apuntando hacia abajo

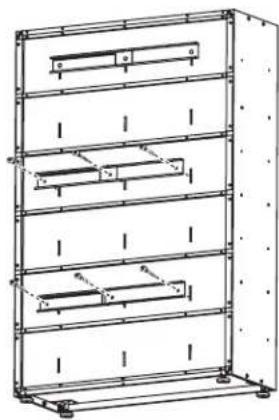

1. Repita los Pasos 1 al 3 para sujetar el soporte central al tercer panel posterior, y el soporte de montaje inferior al quinto panel posterior, como se muestra.

NOTA: Apriete las tuercas con la mano ajustando los soportes central e inferior. Se deberá ajustar estos soportes para montar el armario a la pared.

Instale el armario en los paneles GearWall® o el canalGearTrack®

IMPORTANTE:

■Verifique para asegurarse de que los paneles GearWall o los canales GearTrack® estén instalados con los tornillos de montaje en cada ranura y en cada ubicación del pie derecho con un máximo de 24" (60,96 cm) horizontalmente entre los tornillos.
■Si se utilizan los canales GearTrack para soportar el armario grande para herramientas de Gladiator ^® , deberá usar tres canales instalados a una distancia de 18" (45,72 cm).

NOTA: Las tres tuercas en los soportes de montaje central e inferior deben estar lo suficientemente sueltas para permitir que los soportes se muevan en las ranuras.

1. Cierre las puertas del armario.
2. Determine la ubicación para el montaje del armario en los paneles GearWall ^® o el canal GearTrack ^® .

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover, ensamblar o instalar el armario.

No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

1. Con la ayuda de dos o más personas, acople el soporte de montaje en las ranuras de la pared levantando, empujando hacia la pared y bajando los bordes de montaje dentro de las ranuras, como se muestra.

2. Asegúrese de que el soporte de montaje superior de la pared esté acoplado completamente en las ranuras, como se muestra.

A. Aro del soporte C. Soporte de montaje
B. Ranura completamente acoplado

1. Abra las puertas del armario.
2. Desde el interior del armario, agarre los pernos en el soporte central y ajuste el soporte hasta que se alinee con la ranura en los paneles GearWall® o los canales GearTrack®.
3. Empuje el armario hacia la pared y baje el soporte de montaje central dentro de las ranuras.
4. Asegúrese de que el soporte central esté completamente acoplado en la ranura, como se muestra.
5. Repita el procedimiento para el soporte inferior.
6. Con una llave de 1/2", apriete completamente las tuercas que ajustan los soportes central e inferior.

GARANTÍA

Para obtener información sobre la garantía:

En EE. UU., llame al 1-866-342-4089 o visite nuestro sitio web en

En Canadá, Ilame al 1-800-807-6777 o visite nuestro sitio web en
