MANUAL DE USUARIO SBS-UH-210 STEINBERG

Manual de instrucciones

Használati útmutató

Brugsanvisning

Käyttöohje

Gebruiksaanwijzing

Bruksanvisning

Este manual de usuario ha sido traducido mediante traducción automática. Hemos hecho todo lo posible para garantizar que la traducción sea precisa, pero tenga en cuenta que las traducciones automáticas no son perfectas y no están destinadas a reemplazar a los traductores humanos. La versión oficial del Manual del Usuario está en inglés. Cualquier diferencia entre la versión traducida y el original en inglés no es legalmente vinculante. Si tiene alguna pregunta sobre la exactitud de la traducción, consulte la versión en inglés, que es la referencia oficial.

Características técnicas

Descripción del parámetro Valor del parámetro
Nombre del producto	Homogeneizador
Modelo	SBS-UH-210
Potencia [W]	180
Voltaje [V] / Frecuencia [Hz]	220-240 / 50-60
Potencia de entrada [W]	160
Dimensiones [ancho x largo x alto; cm]	23 x 30 x 37
Peso [kg]	2,3

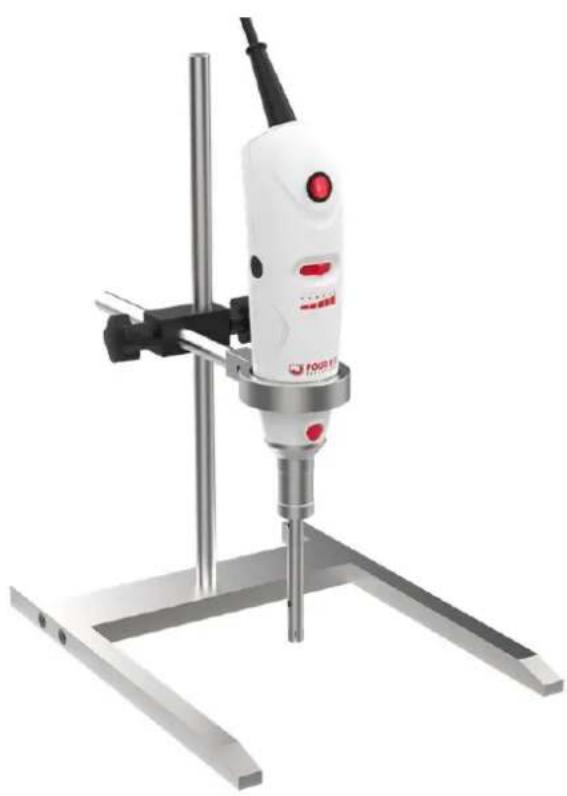

Objetivo

El homogeneizador se utiliza para crear una mezcla uniforme y estable al descomponer partículas grandes, gotas o componentes de una sustancia en otros más pequeños y distribuidos de manera más uniforme. Este proceso es esencial en muchas industrias, incluidas la alimentaria, la farmacéutica, la cosmética y la biotecnológica, para lograr una textura, estabilidad y composición consistentes en los productos.

Descripción general del producto

1. Presione hacia abajo el bloqueo del eje.
2. Desatornille la tuerca de seguridad.
3. Inserte la contratuerca después de quitar el anillo de silicona.

4. Vuelva a colocar el anillo de silicona después de insertar la contratuerca.

5. Presione hacia abajo el bloqueo del eje.

6. Inserte la unidad del rotor en la unidad de accionamiento y atornille firmemente la contratuerca.

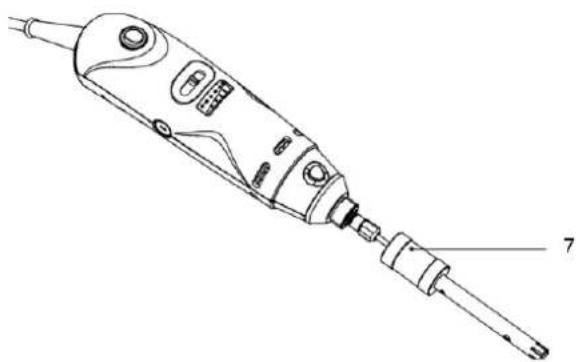

Observaciones:

• En el paso 6, inserte la unidad del rotor en la unidad de accionamiento de modo que quede completamente asentada contra la unidad de accionamiento. Apriete la contratuerca con la mano mientras mantiene la unidad del rotor en su lugar.
  • A se refiere al manguito del eje de PTFE.

1. Atornille la unidad del estator al conjunto como se muestra y apriétela correctamente.

NOTA

• Inspeccione el dispositivo y la sonda para detectar daños. Comuníquese con el fabricante para obtener reemplazos si es necesario.
• Coloque el soporte en un lugar estable y espacioso sobre una superficie limpia, seca y resistente al fuego.
• Asegúrese de que el soporte no se mueva durante el funcionamiento.
• Garantice la seguridad eléctrica para evitar incendios, descargas eléctricas o lesiones. Haga coincidir el voltaje de suministro con la placa de identificación.
• Evite utilizar el instrumento en atmósferas explosivas o con sustancias peligrosas.
  • Evite salpicaduras de agua y evite ambientes húmedos.
• Asegúrese de que el voltaje de la placa de identificación coincida con el voltaje de suministro.
• Tenga cuidado con la descarga electrostática entre el medio y la sonda del homogeneizador.
  • No permita que la sonda toque recipientes de vidrio.
• Monte y apriete correctamente la sonda.
• Nunca haga funcionar la sonda en seco para evitar dañar la funda de PTFE.
• Mantenga limpias las ranuras de ventilación y evite colocar polvos cerca del flujo de aire que sale de los orificios de ventilación.
• A alta velocidad, el orificio de ventilación genera un flujo de aire. Mantenga alejados los polvos o elementos livianos, ya que pueden volarse.
• Sólo personal capacitado debe operar el instrumento.
  • Utilice las sondas proporcionadas por el fabricante para una operación segura.
• Si se escuchan ruidos inusuales, fuertes o de rechinamiento, apague el dispositivo y

reemplace la sonda. Comuníquese con el soporte técnico si el problema persiste.

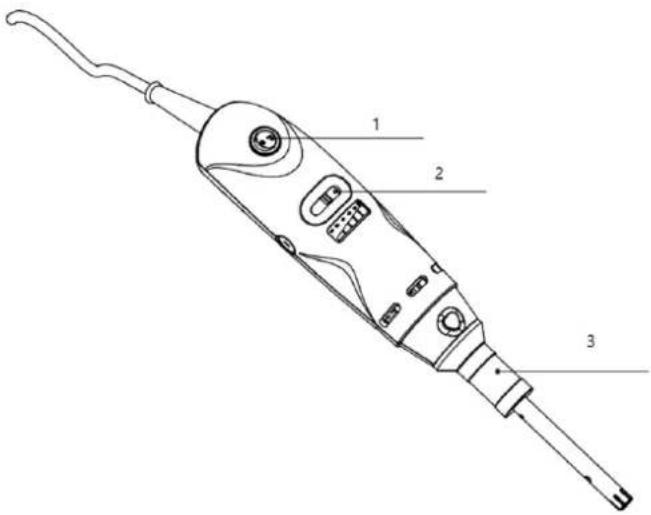

Actividad

1- Interruptor de encendido
2- Interruptor de velocidad
3- Sonda de rotor/estator

1. Asegúrese de que el voltaje de la placa de identificación coincida con el voltaje de suministro.
2. Asegure firmemente la sonda del rotor/estator antes de usarla para evitar que se separe a altas velocidades.
3. Asegúrese de que la sonda esté sumergida al menos 20 mm por debajo del nivel del líquido, con un espacio de 10 mm desde el fondo. La inmersión óptima es aproximadamente 2/3 por debajo de la superficie del líquido y 1/3 por encima del fondo del recipiente.
4. Configure el dispositivo a la velocidad más baja antes de encenderlo.
5. Aumente gradualmente la velocidad hasta el nivel deseado.
6. Disminuya la velocidad si el medio salpica.

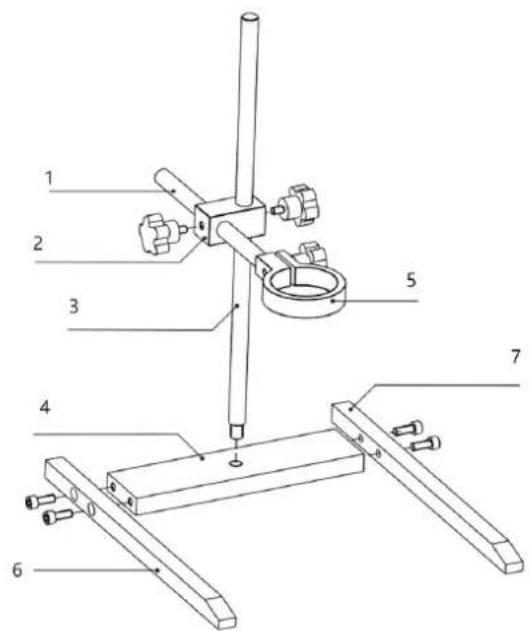

Montaje de la abrazadera y el soporte

1. Utilice los tornillos provistos para asegurar los soportes izquierdo y derecho en la base del soporte.
2. Atornille la varilla del soporte a la base del soporte.
3. Como se muestra en la imagen a continuación, inserte el bloque de abrazadera transversal en la varilla del soporte y asegúrelo en la posición deseada apretando el tornillo cerca de la varilla del soporte. Además, inserte la varilla de sujeción en el bloque de sujeción transversal (como se muestra en la figura) y asegúrela en la posición deseada apretando el tornillo cerca de la varilla de sujeción.
4. Asegure la abrazadera a la varilla de sujeción utilizando el tornillo provisto en el kit.
5. Fije el homogeneizador rotor-estator en la abrazadera y apriételo antes de usarlo.

1- Varilla de lámpara c
2- Bloque de abrazadera transversal
3- Varilla de soporte
4- Base de soporte
5- Elemento de apriete
6- Soporte de caballete izquierdo
7- Soporte de caballete derecho

Limpieza y mantenimiento

• Limpie el instrumento con un paño húmedo; evite líquidos corrosivos o detergentes.
  • Desmonte y limpie la sonda del rotor/estator después de cada uso con un detergente suave.
• Si no es necesaria la esterilización, utilice un disolvente apropiado entre muestras similares para limpiar la sonda sin desmontarla. Por ejemplo, si está homogeneizando varias muestras con la misma composición o una similar, puede utilizar simplemente el mismo disolvente para eliminar la mayor parte de los residuos entre las muestras. Esto debe hacerse lo antes posible después del uso para evitar que los materiales se sequen en la sonda del rotor o del estator. No será necesario desmontar la unidad para este tipo de limpieza. Limpie rápidamente para evitar la acumulación de residuos.
• La sonda de acero inoxidable puede corroerse con ciertos productos químicos, así que utilice disolventes seguros como alcohol, agua o detergente suave.
• La unidad de accionamiento no necesita mantenimiento, pero las escobillas de carbón se desgastan con el tiempo. Comuníquese con su proveedor para obtener reemplazos y desconecte la energía antes de reemplazar. No reemplace los cepillos si la unidad está en garantía; comuníquese con el fabricante para obtener asistencia.

Esterilización de sondas de rotor/estator

• Utilice soluciones germicidas (por ejemplo, formalina, fenol, alcohol) para la desinfección.

• Eliminar los residuos de desinfectante con agua esterilizada y secar para evitar contaminación y corrosión.
• Asegúrese de que todos los productos químicos utilizados sean compatibles con los materiales SS 316L y PTFE.
• Para una esterilización completa, la sonda del rotor/estator se puede esterilizar en autoclave. Asegúrese de limpiar la sonda de antemano para evitar que se quemen residuos. La esterilización con aire caliente (a 160 °C) es una alternativa al autoclave.

Eliminación de dispositivos usados

No deseche este dispositivo en los sistemas de residuos municipales. Entrégalo en un punto de recogida y reciclaje de aparatos eléctricos y eléctricos. Compruebe el símbolo en el producto, el manual de instrucciones y el embalaje. Los plásticos utilizados para construir el dispositivo se pueden reciclar de acuerdo con sus marcados. Al elegir reciclar estás haciendo una contribución significativa a la protección de nuestro medio ambiente.

Comuníquese con las autoridades locales para obtener información sobre su instalación de reciclaje local.
