NÁVOD K OBSLUZE SBS-UH-210 STEINBERG

Tato uživatelská příručka byla přeložena pomocí strojového překladu. Vynaložili jsme maximální úsilí, aby byl překlad přesný, ale uvědomte si, že automatické překlady nejsou dokonalé a nejsou určeny k tomu, aby nahradily lidské překladatele. Oficiální verze uživatelské příručky je v angličtině. Jakékoli rozdíly mezi přeloženou verzí a původní angličtinou nejsou právně závazné. Máte-li jakékoli dotazy ohledně přesnosti překladu, podívejte se prosím na anglickou verzi, která je oficiálním odkazem.

Technické údaje

Popis parametru	Hodnota parametru
Stůl pro horní frézku	Homogenizátor
Model	SBS-UH-210
Výkon [W]	180
Napětí [V] / Frekvence [Hz]	220-240 / 50-60
Příkon [W]	160
Rozměry [šířka x délka x výška; cm]	23 x 30 x 37
Hmotnost [kg]	2,3

Účel

Homogenizátor se používá k vytvoření jednotné a stabilní směsi rozbitím velkých částic, kapiček nebo složek látky na menší, rovnoměrněji rozdělené. Tento proces je nezbytný v mnoha průmyslových odvětvích, včetně potravinářství, farmacie, kosmetiky a biotechnologie, k dosažení konzistentní textury, stability a složení produktů.

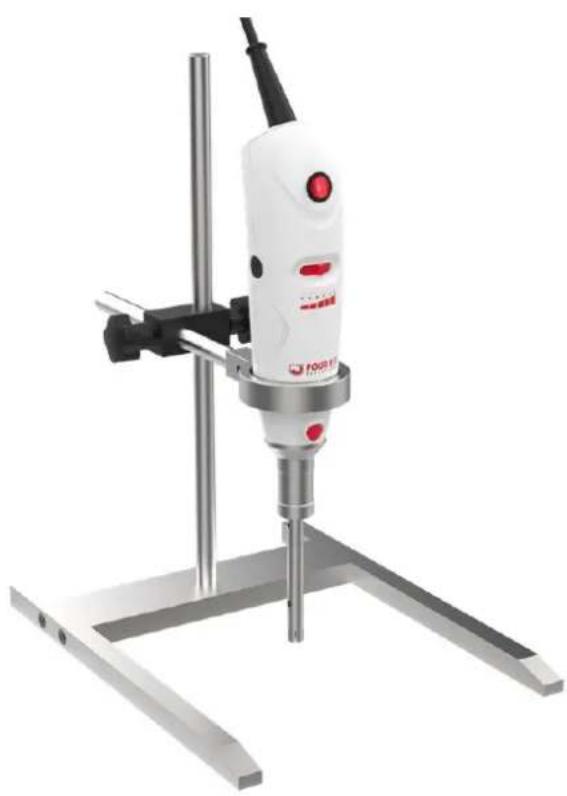

Přehled produktu

1. Zatlačte na zámek hřídele.
2. Odšroubujte pojistnou matici.
3. Po odstranění silikonového kroužku vložte pojistnou matici.

4. Po vložení pojistné matice nasad'te silikonový kroužek zpět.

5. Zatlačte dolů na zámek hřídele.

6. Vložte rotorovou jednotku do pohonné jednotky a pevně přišroubujte pojistnou matici.

poznámky:

- V kroku 6 Vložte rotorovou jednotku do pohonné jednotky tak, aby zcela dosedla na pohonnou jednotku. Rukou utáhněte pojistnou matici a přitom držte rotorovou jednotku na místě.

• A označuje pouzdro hřídele z PTFE.

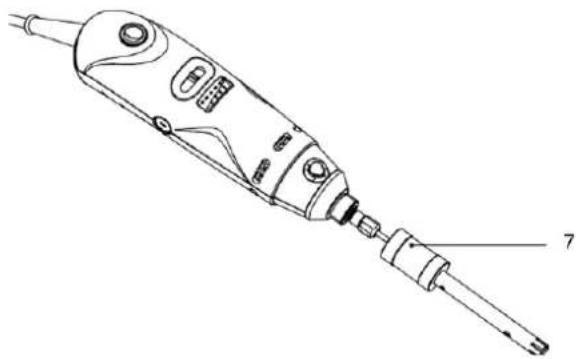

1. Našroubujte statorovou jednotku na sestavu podle obrázku a řádně utáhněte

POZNÁMKA

- Zkontrolujte zařízení a sondu, zda nejsou poškozené. V případě potřeby kontaktujte výrobce ohledně výměny.

- Stojan postavte na stabilní, prostorné místo na čistém, suchém a ohnivzdorném povrchu.

• Ujistěte se, že se stojan během provozu nepohybuje.

- Zajistěte elektrickou bezpečnost, aby nedošlo k požáru, úrazu elektrickým proudem nebo zranění. Napájecí napětí musí odpovídat typovému štítku.

- Vyhněte se používání přístroje ve výbušném prostředí nebo s nebezpečnými látkami.

• Zabraňte postříkání vodou a vyhněte se vlhkému prostředí.

• Ujistěte se, že napětí na typovém štítku odpovídá napájecímu napětí.

- Pozor na elektrostatický výboj mezi médiem a sondou homogenizátoru.

• Nedovolte, aby se sonda dotýkala skleněných nádob.

• Sestavte a řádně utáhněte sondu.

- Nikdy nespouštějte sondu nasucho, aby nedošlo k poškození PTFE manžety.

- Udržujte ventilační otvory volné a neumistujte prášky do blízkosti proudění vzduchu z ventilačních otvorů.

- Při vysoké rychlosti ventilační otvor vytváří proudění vzduchu. Uchovávejte prášky nebo lehké předměty mimo dosah, protože by mohly být odfouknuty.

- Přístroj by měl obsluhovat pouze vyškolený personal.

• Pro bezpečný provoz používejte sondy dodané výrobcem.

- Pokud se objeví neobvyklý, skřípavý nebo hlasitý zvuk, vypněte zařízení a vyměňte sondu. Pokud problém přetrvává, kontaktujte podporu.

Činnost

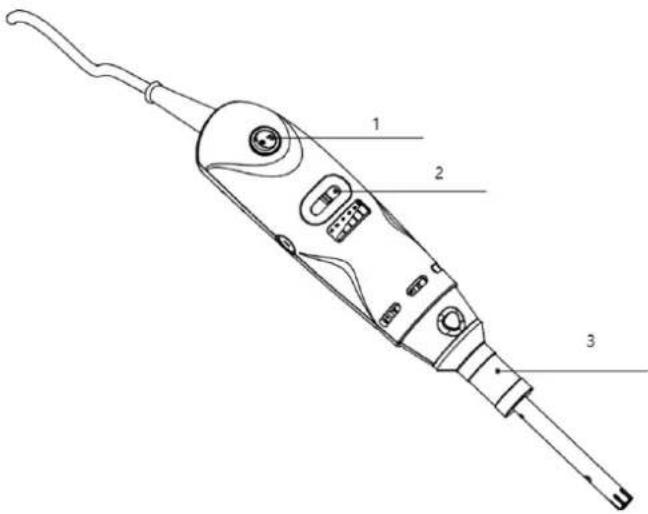

1- Vypínač napájení
2- Přepínač rychlosti
3- Sonda rotoru/statoru

1. Ujistěte se, že napětí na typovém štítku odpovídá napájecímu napětí.
2. Před použitím sondu rotoru/statoru pevně zajistěte, aby se zabránilo oddělení při vysokých rychlostech.
3. Zajistěte, aby byla sonda ponořena alespoň 20 mm pod hladinou kapaliny, s mezerou 10 mm ode dna. Optimální ponoření je přibližně 2/3 pod hladinou kapaliny a 1/3 nad dnem nádoby.
4. Před zapnutím zařízení nastavte na nejnižší rychlost.
5. Postupně zvyšujte rychlost na požadovanou úroveň.
6. Pokud médium vystříkne, snižte rychlost.

Montáž svorky a stojanu

1. Pomocí dodaných šroubů připevněte levou a pravou podpěru stojanu k základně stojanu.
2. Našroubujte tyč stojanu na základnu stojanu.
3. Jak je znázorněno na obrázku níže, vložte příčný upínací blok na tyč stojanu a zajistěte jej v požadované poloze utažením šroubu poblíž tyče stojanu. Také vložte upínací tyč do křížového upínacího bloku (jak je znázorněno na obrázku) a zajistěte ji v požadované poloze utažením šroubu poblíž upínací tyče.
4. Upevněte svorku na upínací tyč pomocí šroubu dodaného v sadě.
5. Zajistěte homogenizátor rotor-stator do svorky a před použitím ji utáhněte.

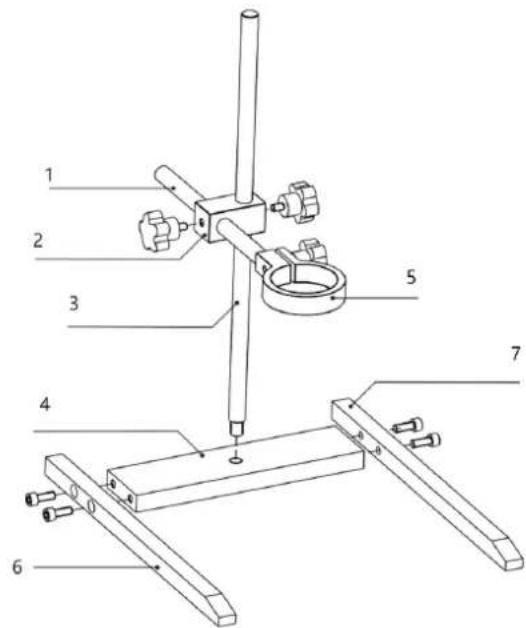

1- Clampa Rod
2- Křížový upínací blok
3- Stand Rod
4- Základna stojanu
5- Upínadlo
6- Podpora levého stojanu
7- Podpora pravého stojanu

Čištění a údržba

• Očistěte přístroj vlhkým hadříkem; vyhněte se korozivním kapalinám nebo čisticím prostředkům.
• Po každém použití rozeberte a vyčistěte sondu rotoru/statoru jemným čisticím prostředkem.
• Pokud sterilizace není nutná, použijte mezi podobnými vzorky vhodné rozpouštědlo, abyste sondu vyčistili bez demontáže. Pokud například homogenizujete více vzorků se stejným nebo podobným složením, můžete jednoduše použít stejné rozpouštědlo k odstranění většiny zbytků mezi vzorky. To by mělo být provedeno co nejdříve po použití, aby se zabránilo vysychání materiálů na sondě rotoru/statoru. Pro tento typ čištění nebudete muset jednotku rozebírat. Okamžitě vyčistěte, abyste zabránili usazování zbytků.
• Sonda z nerezové oceli může korodovat určitými chemikáliemi, proto používejte bezpečná rozpouštědla, jako je alkohol, voda nebo jemný čisticí prostředek.
• Pohonná jednotka je bezúdržbová, ale uhlíky se časem opotřebovávají. Ohledně výměny kontaktujte svého dodavatele a před výměnou odpojte napájení. Nevyměňujte kartáče, pokud je jednotka v záruce – požádejte o podporu výrobce.

Sterilizace sond rotoru/statoru

• K dezinfekci používejte germicidní roztoky (např. formalín, fenol, alkohol).

• Odstraňte zbytky dezinfekčního prostředku sterilizovanou vodou a osušte, aby nedošlo ke kontaminaci a korozi.
• Ujistěte se, že všechny použité chemikálie jsou kompatibilní s materiály SS 316L a PTFE.
• Pro důkladnou sterilizaci lze sondu rotoru/statoru autoklávovat. Ujistěte se, že je sonda předem vyčištěna, aby nedošlo k připečení zbytků. Sterilizace horkým vzduchem (při 160°C) je alternativou k autoklávování.

Likvidace použitých zařízení

Nevyhazujte toto zařízení do komunálního odpadu. Předejte jej na sběrné a recyklační místo elektrických a elektrických zařízení. Zkontrolujte symbol na produktu, návodu k použití a balení. Plasty použité ke konstrukci zařízení lze recyklovat v souladu s jejich označením. Výběrem recyklace významně přispíváte k ochraně našeho životního prostředí.

Informace o místním recyklačním zařízení získáte od místních úřadů.

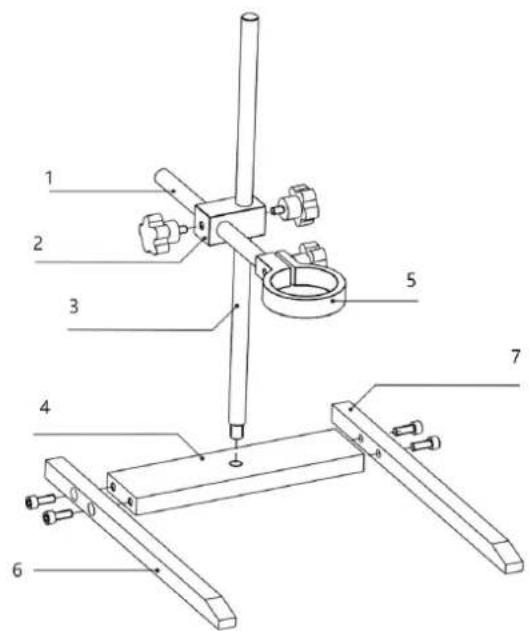

Montáž svorky a stojana

1. Pomocou dodaných skrutiek pripevnite l'avú a pravú podperu stojana k základni stojana.
2. Naskrutkujte tyč stojana na základňu stojana.
3. Ako je znázornené na obrázku nižšie, vložte krížový upínací blok na tyč stojana a zaistite ho v požadovanej polohe utiahnutím skrutky v blízkosti tyče stojana. Tiež vložte upínaciu tyč do krížového upínacieho bloku (ako je znázornené na obrázku) a zaistite ju v požadovanej polohe utiahnutím skrutky v blízkosti upínacej tyče.
4. Zaistite svorku na tyči svorky pomocou skrutky dodanej v súprave.
5. Zaistite homogenizátor rotor-stator do svorky a pred použitím ju utiahnite.

• Na dezinfekciu použite germicídne roztoky (napr. formalín, fenol, alkohol).
