MANUAL DE USUARIO RVI 20041 GBK TEKA

MANUAL DE INSTRUCCIONES PARA EL CONSERVADOR DE VINO

N.º de MODELO

RVI 20041 GBK

Gracias por comprar nuestro conservador de vino, esperamos que nuestro producto le proporcione a su vino un sabor diferente y alegre. Antes de utilizarlo, por favor lea y siga todas las normas de seguridad y las instrucciones de uso.

¡ ADVERTENCIA!

• Para evitar que se dañe la junta de la puerta, asegúrese de tener la puerta completamente abierta cuando saque los estantes del compartimento de las guí as.
• El aparato se debe colocar de forma que se pueda acceder al enchufe. Suelte el cable eléctrico. Mueva el armario a su ubicación final. No mueva el armario mientras est cargado de vino. Podrí a deformarse. La bodega se debe colocar en un lugar adecuado para evitar tocar el compresor con la mano.
• El aparato se debe colocar de forma que se pueda acceder al enchufe. Suelte el cable eléctrico.
• Este aparato no se destina al uso por personas (incluso niños) con capacidades físicas, sensoriales o mentales disminuidas, ni con falta de experiencia o conocimientos, a menos que exista la supervisió n o la instrucción respecto al uso del aparato por una persona responsable por su seguridad.
• Los niños deben ser vigilados para que no jueguen con el aparato.
• Si el cable de alimentación está dañado, debe ser sustituido por el fabricante o su agente de servicio o una persona con cualificación n similar para evitar riesgos.
  Este aparato puede utilizarse por niños o partir de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos, siempre que se encuentren bajo supervisión y no jueguen con el aparato. Los niños no deben realizar la limpieza y el mantenimiento del usuario sin supervisión.
• ADVERTENCIA: Mantenga las aberturas de ventilació n, en la carcasa del aparato o en la estructura incorporada, libres de obstáculos.
• ADVERTENCIA: No utilice dispositivos mecánicos u otros medios para acelerar el proceso de descongelació n, distintos de los recomendados por el fabricante.
• ADVERTENCIA: No dañ e el circuito de refrigeració n.
• ADVERTENCIA: No utilice aparatos eléctricos dentro de los compartimentos de almacenamiento de alimentos del electrodoméstico, a menos que sean del tipo recomendado por el fabricante.
  No almacene sustancias explosivas como latas de aerosol con un propulsor inflamable en este aparato.
  Este aparato está destinado a utilizarse en aplicaciones domé sticas y similares como
• zonas de cocina del personal en tiendas, oficinas y otros entornos de trabajo;
• granjas y por clientes en hoteles, moteles y otros entornos de tipo residencial;
• entornos tipo bed and breakfast;
• restauració n y otras aplicaciones similares no relacionadas con la venta al por menor.
• ADVERTENCIA: Para evitar cualquier tipo de peligro debido a la inestabilidad del aparato, este se debe montar siguiendo las instrucciones.
  Los niños de 3 a 8 años no pueden cargar ni descargar el conservador de vino.
  Para evitar la contaminació n del vino, por favor respete las siguientes instrucciones:
• Dejar la puerta abierta durante mucho tiempo puede provocar un aumento significativo de la temperatura en los compartimentos del aparato.
• Limpie regularmente las superficies que puedan entrar en contacto con las botellas y los sistemas de drenaje accesibles.
• Limpie los depó sitos de agua si no se han utilizado en un período de 48 h; lave el sistema de agua conectado a un suministro de agua si no se ha extraí do agua durante 5 días.
• Si el aparato de refrigeración se deja vacío durante mucho tiempo, apá guelo, descongé le lí mpielo, sé quelo y deje la puerta abierta para evitar que se forme moho dentro del mismo.

POR FAVOR, NO INTENTE ENCHUFAR O ALARGAR EL CABLE BAJO NINGÚN CONCEPTO.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

√ADVERTENCIA√

Para reducir el riesgo de incendio, descarga elé ctrica o lesiones al utilizar el aparato, siga estas precauciones básicas:

Lea todas las instrucciones antes de utilizar el Conservador de vino.PELIGRO o ADVERTENCIA: Riesgo de atrapamiento de niños.El atrapamiento y la asfixia de los niños no son problemas del pasado. Los aparatos desechados o abandonados siguen siendo peligrosos, aunque « solo estén en el garaje unos dí as» .Antes de tirar su antiguo conservador de vino: Quite la puerta. Deje los estantes en su lugar para que los niños no se suban fá cilmente al interior.Nunca permita que los niños operen, jueguen o gateen hasta dentro del aparato.No limpie nunca las piezas del aparato con lí quidos inflamables. Los gases pueden crear peligro de incendio o explosión. No almacene ni utilice gasolina u otros vapores y lí quidos inflamables cerca de este o cualquier otro aparato. Los gases pueden crear peligro de incendio o explosión. No almacene sustancias explosivas como latas de aerosol con un propulsor inflamable en este aparato.ADVERTENCIA: Mantenga las aberturas de ventilación, en la carcasa del aparato o en la estructura incorporada, libres de obstáculos.No utilice dispositivos mecánicos u otros medios para acelerar el proceso de descongelació n, distintos de los recomendados por el fabricante.ADVERTENCIA: Para evitar cualquier tipo de peligro debido a la inestabilidad del aparato, este se debe montar siguiendo las instrucciones.ADVERTENCIA: No dañe el circuito de refrigeración.ADVERTENCIA: No utilice aparatos eléctricos dentro de los compartimentos de almacenamiento de alimentos del electrodomé stico, a menos que sean del tipo recomendado por el fabricante.Si el refrigerante de estos aparatos es R600a , no deben colocarse artículos inflamables y explosivos en el armario o cerca de él, para evitar que se produzca un incendio o una explosión.-Guarde estas instrucciones-

Este aparato de refrigeració n no es adecuado para congelar alimentos.

INSTRUCCIONES DE INSTALACIÓN

Antes de usar el conservador de vino

• Retire el embalaje exterior e interior.
• Antes de conectar el conservador de vino a la fuente de alimentación, déjelo en posición vertical durante aproximadamente 2 horas. Esto reducirá la posibilidad de un mal funcionamiento del sistema de refrigeración por la manipulación durante el transporte.
• Limpie la superficie interior con agua tibia utilizando un pañ o suave.
• Cuando vaya a desechar el aparato, por favor elija un lugar autorizado.

Instalación del conservador de vino

• Este aparato está diseñado para colocarse verticalmente (totalmente empotrado) (Consulte la ubicació n del adhesivo en la parte posterior de este aparato).
• Este aparato está destinado exclusivamente al almacenamiento de vino.
• Coloque el conservador de vino en un suelo que sea lo suficientemente fuerte como para soportarlo cuando esté completamente cargado.
• Este aparato utiliza un refrigerante inflamable. Por tanto, no dañ e nunca la tuberí a de refrigeració n durante el transporte. Coloque el conservador de vino lejos de la luz solar directa y de fuentes de calor (estufa, calentador, radiador, etc.). La luz solar directa puede afectar al revestimiento acrí lico y las fuentes de calor pueden aumentar el consumo eléctrico. Las temperaturas ambientales extremadamente frí as también pueden hacer que la unidad no funcione correctamente.
• Evite situar la unidad en zonas hú medas.
• Enchufe el conservador de vino en un enchufe de pared de uso exclusivo para el mismo. Asegú rese de que está correctamente instalado y con conexión a tierra. En ningún caso corte o retire la tercera clavija (de tierra) del cable de alimentación. Cualquier pregunta relacionada con la alimentación y/o la conexión a tierra debe dirigirse a un electricista certificado o a un centro de servicio de productos autorizado.

Atención

• Guarde el vino en botellas cerradas;
• No sobrecargue el conservador de vino;
• No abra la puerta a menos que sea necesario;
• No cubra los estantes con papel de aluminio o cualquier otro material que pueda impedir la circulación del aire;
• En caso de que el conservador de vino se almacene sin utilizar durante largos períodos, se sugiere, después de una cuidadosa limpieza, dejar la puerta entreabierta para permitir que el aire circule en el interior del mismo con el fin de evitar posibles formaciones de condensación, moho u olores.

Lí mites de la temperatura ambiente

Este aparato está diseñado para funcionar a las temperaturas ambiente especificadas por su clase de temperatura marcada en la placa de características.

Clase	Sí mbolo	Rango de temperaturas ambientales (°C)
Temperatura extendida	SN	+ 10 a + 32
Templada	N	+ 16 a + 32
Subtropical	ST	+ 16 a + 38
Tropical	T	+ 16 a + 43

La fuente de luz solo puede reemplazarla (solo LED) un profesional.

Este producto contiene una fuente de luz de clase de eficiencia energética G.

FUNCIONAMIENTO DEL CONSERVADOR DE VINO Y AJUSTE DE LA TEMPERATURA

Instrucción del sistema de control

TEKA

• « » Sirve para encender y apagar la luz interna.

• « ○ La luz indicadora se ilumina para indicar que el modo de refrigeración está en funcionamiento.

- « (1) 3s Mantenga pulsada esta tecla para encender o apagar el aparato (mantener pulsada durante unos 3 segundos).

- « (+) Este botó n controla la zona de temperatura del compartimento superior. Cada vez que se pulsa el botó n, la temperatura disminuye en incrementos de 1 °C. Cuando la temperatura alcanza el mínimo de 5°C salta hasta el máximo de 10°C.

- « »— Este botón controla la zona de temperatura del compartimento inferior. Cada vez que se pulsa el botó n, la temperatura disminuye en incrementos de 1 °C. Cuando la temperatura alcanza el mínimo de 10°C salta hasta el máximo de 18°C.

- «Ventana de visualización LED» Muestra la temperatura ajustada en el compartimento superior.

- «Ventana de visualización LED» Muestra la temperatura ajustada en el compartimento inferior.

Ajuste de los controles de temperatura

Ajuste la temperatura de refrigeración deseada pulsando los botones adyacentes a los indicadores «⊕» o «⊖». Cada vez que se pulsan los botones, los ajustes de temperatura disponibles se mueven en incrementos de 1 °C.

Compartimento superior: La temperatura se puede ajustar entre 5 °C y 10 °C. Compartimento inferior: La temperatura se puede ajustar entre 10 °C y 18 °C.

- Si desea revelar la temperatura real, mantenga pulsado el botón «UP» (ARRIBA) o «DOWN» (ABAJO) durante 3 segundos, el LED parpadeará y mostrará la temperatura real. Tras dejar de pulsar el botó n durante 5 segundos, la figura del LED dejará de parpadear y volverá a mostrar la temperatura ajustada.

LED parpadeante = Temperatura del armario

LED fijo = Temperatura ajustada

Luz interior

- Para reducir el consumo de energía, la luz LED del conservador de vino se apaga automáticamente cuando se cierra la puerta. Aunque también es posible que la luz LED permanezca encendida si lo desea. Para ello, mantenga pulsado el botó n «» durante 5 segundos, la pantalla mostrará « LP». Después de 4 segundos, la pantalla volverá a la normalidad y la luz permanecerá encendida hasta que se apague manualmente. Si desea volver atrás y conservar energía (recomendado), mantenga pulsada la tecla «»

durante 5 segundos, la pantalla mostrará « LF ». Después de 4 segundos, la pantalla volverá a la normalidad, y la luz se apagará automáticamente después de 10 minutos. (la luz se encenderá al abrir la puerta y se apagará al cerrarla).

Funciones

- Función de recogida de temperatura

En el caso de una interrupción de la energía a, el conservador de vino puede recordar los ajustes de temperatura anteriores, y cuando se restablezca la energía a, la temperatura del conservador de vino volverá a la misma temperatura de ajuste que cuando estaba apagado.

- Alarma de puerta abierta durante un tiempo prolongado

Si olvida cerrar la puerta o la puerta no está completamente cerrada, sonará una señal al acú stica transcurrido 1 minuto. Por favor, cierre la puerta completamente y evite que se pierda la energí a del frío.

- Alarma de temperatura

Si la temperatura interior es superior a 23 °C, se mostrará « HI» en el panel de la pantalla, y sonará una señal al acú stica de manera continua tras una hora. Esta señal al informa de que la temperatura interior es demasiado alta, por favor, compruebe el motivo.

Si la temperatura interior es inferior a 0 ° C, se mostrará « LO » en el panel de la pantalla, sonará la señal acústica y el indicador de averías se encenderá al mismo tiempo.

Atención

- Si la unidad se desenchufa, se va la luz o se apaga, debe esperar de 3 a 5 minutos antes de reiniciar la unidad. Si intenta reiniciar el conservador de vino antes de este tiempo, no se pondrá en marcha. Si es la primera vez que se utiliza o si no se utiliza durante mucho tiempo, la temperatura diferirá entre el ajuste y la temperatura de la pantalla LED. Después de un cierto tiempo, la temperatura volverá a la normalidad.

Estantes

- De acuerdo con la configuració n real de su producto, compruebe la secció n correspondiente Eliminar o reemplazar estantes.

- Para evitar que se dañ e la junta de la puerta, asegú rese de tener la puerta completamente abierta cuando saque los estantes del compartimento de las guí as.

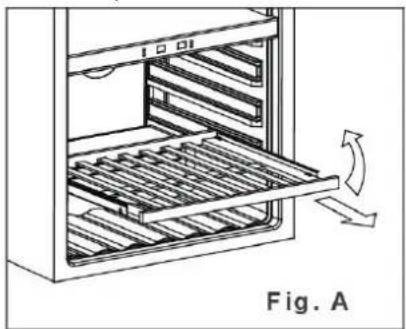

1. Extienda completamente el estante que desea retirar (Fig. A).

2. Levante la parte delantera del estante (Fig. A).

3. Sujetando el riel del estante, empuje el estante hacia adentro y luego hacia arriba para liberarlo de los amortiguadores traseros (Fig. B).

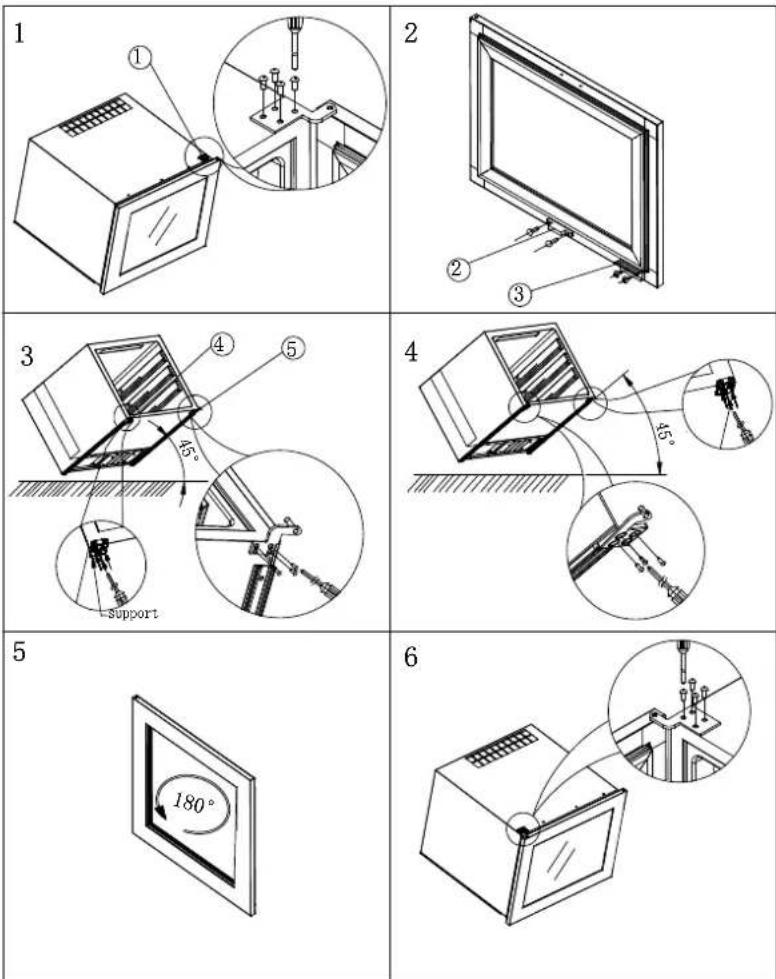

Cómo cambiar la apertura de la puerta

Este aparato tiene puertas reversibles, pero se entrega con la apertura de la puerta a la izquierda. Por favor, Siga las siguientes instrucciones para cambiar la apertura de la puerta a la derecha.

(1) Bisagra superior (2) Interruptor de la luz de la puerta (3) Placa de localización (4) Soporte (5) Bisagra inferior

Mueva el aparato y coló quelo a la altura de la estera alrededor de 200 mm para apoyar el armario, esto sirve para dejar el espacio para la puerta, ya que la puerta es más grande que el armario.

1. Abra la puerta a un ángulo de 90 grados. Retire los 4 tornillos y la bisagra superior (1) en la parte superior izquierda del armario, y luego retire la puerta del armario y coló quella en un lugar seguro (Fig.1).

2. Retire el interruptor de la luz de la puerta (2) con 2 tornillos situado en la parte inferior central de la puerta, y luego vuelva a instalar el interruptor de la luz de la puerta (2) con 2 tornillos en la dirección opuesta, en la parte superior central de la puerta (Fig.2).

3. Retire la placa de localización (3) con tornillos situada en la parte inferior derecha de la puerta y, a continuación, instale la placa de localización con tornillos en la dirección diagonal (parte superior derecha de la puerta) (Fig. 2).

4. Incline el conservador de vino 45 grados, retire los tornillos y la bisagra inferior (5) en la parte inferior derecha del armario. Retire los tornillos y el soporte (4) de la parte inferior izquierda del armario, y luego instale el soporte (4) en la parte inferior derecha del armario. (Fig.3/4).

5. Instale la bisagra superior (1) en la parte inferior izquierda de la puerta. (Fig.4).

6. Gire la puerta 180 grados (Fig.5).

7. Instale la bisagra inferior (5) con tornillos en la parte superior izquierda del armario, alinee la puerta con el armario (Fig.6).

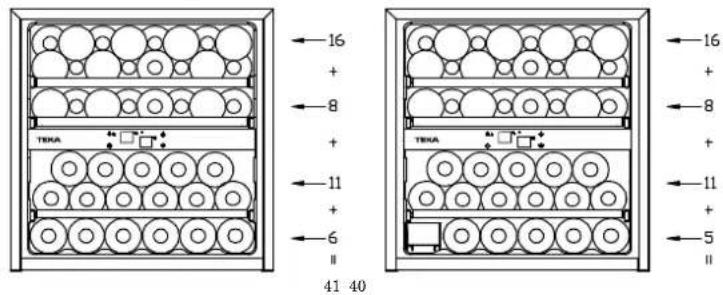

> Diagrama de almacenamiento

Sin caja hú meda Con caja hú meda

16 + 8 + 11 + 6 11 16 + 8 + 11 + 5 11 41 40

La configuración de mayor ahorro de energía a requiere que no se coloque ninguna caja de alimentos en el producto.

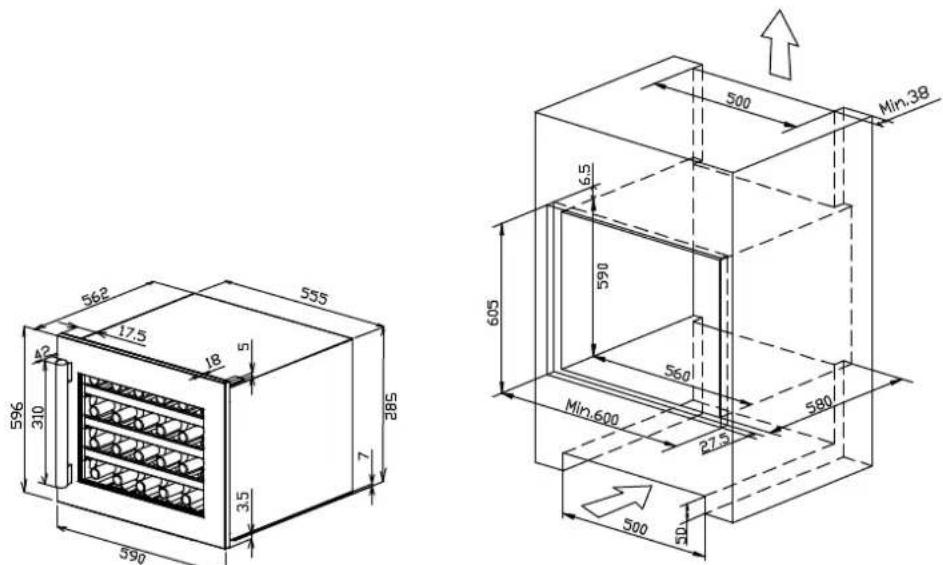

Especificaciones de instalación para empotrar el armario

562 17.5 18 5 42 310 596 590 555 5 285 7 605 590 560 Min.600 27.5 580 500 Min.38 500 50

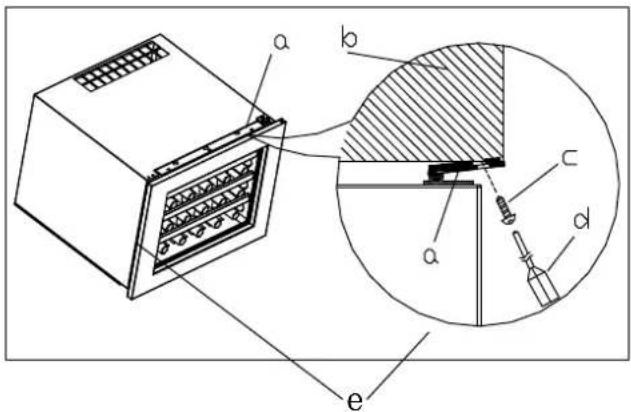

1. Después de instalar el conservador de vino en el conservador de vino para la cocina, ajuste el bloque limitado (a) cerca del conservador de vino para la cocina (b)
2. Fije los 3 tornillos a través del bloque limitado (a) en el conservador de vino para la cocina (b). Por favor, consulte la imagen de abajo para su referencia.

a. Bloque limitado b. Conservador de vino para la cocina c. Tornillo d. Destornillador e. Conservador de vino

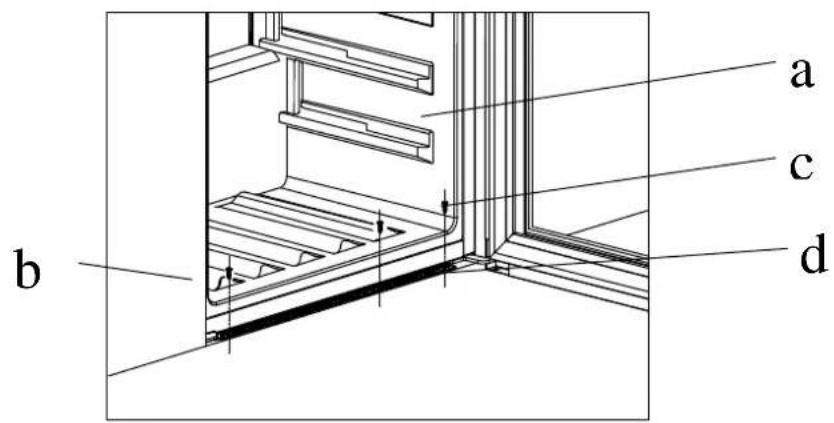

Cómo fijar el soporte de fijació n inferior

a b c d

1. Instale el conservador de vino (a) en el armario (b) en la posición n correcta.

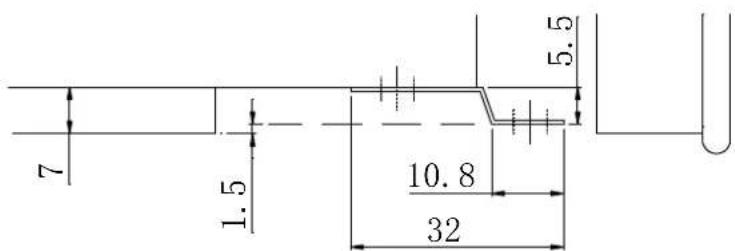

7 1.5 10.8 32 5.5

1. Fije los tornillos (c) a través del soporte de fijació n inferior con la ayuda de un destornillador.
2. Por favor, consulte el manual de instrucciones en la página 10 para saber có mo fijar el soporte superior.

Limpie su conservador de vino

• Apague el aparato, desenchúfelo y retire todos los elementos, incluidos los estantes y la rejilla.
• Lave las superficies interiores con agua tibia y una solución suave.
• Lave los estantes con una solución de detergente suave.
• Escurra el exceso de agua de la esponja o del paño cuando limpie la zona de los mandos, o cualquier parte elé ctrica.
• Lave el armario por la parte exterior con agua tibia y detergente líquido suave. Aclarar bien y secar con un pañ o limpio y suave.

Corte de alimentación

- La mayoría de los cortes de luz se corrigen en pocas horas y no deberían afectar a la temperatura del aparato si minimiza el nú mero de veces que se abre la puerta. Si la electricidad va a estar cortada durante un período de tiempo prolongado, debe tomar las medidas adecuadas para proteger su contenido.

Perí odo de vacaciones

• Vacaciones cortas: Deje el conservador de vino en funcionamiento durante las vacaciones de menos de tres semanas.
• Si el aparato no se va a utilizar durante varios meses, retire todos los objetos y apague el aparato. Limpie y seque bien el interior. Para evitar los olores y la aparición de moho, deje la puerta ligeramente abierta: bloqué ela si es necesario.

- Có mo trasladar el conservador de vino:

• Retire todos los elementos.
• Saque los elementos sueltos del interior del conservador de vino vinos (como el estante), o fije los elementos sueltos con la espuma.
• Gire la pata ajustable hasta la base para evitar dañ os.
• Cierre la puerta con cinta adhesiva.
• Asegúrese de que el aparato se mantiene en posición vertical durante el transporte. Proteja también el exterior del aparato con una manta o elementos similares.

Consejos de ahorro de energí a

- El conservador de vino debe situarse en la zona más fresca de la habitación, lejos de los aparatos que producen y fuera de la luz solar directa.

Se recomiendan las siguientes temperaturas (aproximadas) para el consumo de vino:

• Para almacenar TODO TIPO DE VINOS 12 – 14 °C
  ○ Champán NV, espumoso 6 °C
  ○ Champá n Vintage 10 °C
  o Vino blanco seco Semillón, Sauvignon Blanc 8 °C
  ○ Vino blanco seco Gewürztraminer, Riesling 10 °C
  ○ Chardonnay blanco seco 10 °C
  ○ Vintage Chardonnay 14 °C
  o Sauternes vino blanco dulce Monbazillac, vino de cosecha tardía 10 °C
  ○ Vinos blancos dulces Sauternes de crianza 14 °C
• Beaujolais 13 °C
  ○ Vino tinto Pinot Noir 16 °C
  o Vino tinto Pinot Noir de crianza 18 °C
  ○ Garnacha roja, Syrah 16 °C
  ○ Tinto Cabernet, Merlot, francés, australiano, neozelandés, chileno, 18 °C argentino, italiano, español, californiano

¿TIENE PROBLEMAS CON EL CONSERVADOR DE VINO?

Puede solucionar fácilmente muchos de los problemas habituales de los conservadores de vino, ahorrando el coste de una posible llamada al servicio té cnico. Pruebe las siguientes sugerencias para ver si solucionar el problema antes de llamar al servicio té cnico.

Guí a para la resolución de problemas

Problema	Posible causa
El conservador de vino no funciona.	No está enchufado.El aparato está apagado.El disyuntor se ha disparado o se ha fundido un fusible.
El conservador de vino no está lo suficientemente frío.	Compruebe el ajuste del control de temperatura.El entorno externo puede requerir un ajuste mayor.La puerta se abre muy a menudo.La puerta no está cerrada completamente.La junta de la puerta no sella correctamente.
Se enciende y apaga con frecuencia.	La temperatura ambiente es más alta de lo normal.El armario está sobrecargado.La puerta se abre muy a menudo.La puerta no está cerrada completamente.El control de la temperatura no está ajustado correctamente.La junta de la puerta no sella correctamente.
La luz no funciona.	No está enchufado.El disyuntor se ha disparado o se ha fundido un fusible.La bombilla se ha fundido.El botón de la luz está en «OFF».
Vibraciones.	Compruebe que el conservador de vino está nivelado.
Demasiado ruido.	El ruido ocasionado por la vibración puede provenir del flujo del refrigerante, lo cual es normal.Al final de cada ciclo, es posible que se escuche un gorgoteo.La contracción y la expansión de las paredes interiores pueden provocar ruidos de estallidos y crujidos.El conservador de vino no está nivelado.
La puerta no se cierra correctamente.	El conservador de vino no está nivelado.La puerta estaba invertida y no estaba bien instalada.La junta está sucia.Los estantes está n fuera de posición n.

Los termostatos, los sensores de temperatura, las placas de circuito impreso y las fuentes de luz está n disponibles durante un periodo mí nimo de siete años tras la comercialización de la última unidad del modelo.

Los tiradores de las puertas, las bisagras de las puertas, las bandejas y las cestas durante un período mínimo de siete años y las juntas de las puertas durante un período mínimo de 10 años, tras la comercialización de la última unidad del modelo.

Antes de desechar el aparato.

1. Desconecte el enchufe principal de la toma de corriente.
2. Corte el cable principal y desé chelo.

Eliminación correcta de este electrodomé stico

Este sí mbolo en el producto, o en su embalaje, indica que este producto no puede tratarse como residuo domé stico. Debe llevarse al punto de recogida de residuos adecuado para el reciclaje de aparatos elé ctricos y electró nicos. Al asegurarse de que este producto se desecha correctamente, ayudará a evitar posibles consecuencias negativas para el medio ambiente y la salud humana, que de otro modo podrí an ser causadas por la manipulació n inadecuada de los residuos de este electrodomé stico. Para obtener informació n má s detallada sobre el reciclaje de este electrodomé stico, por favor pó ngase en contacto con su ayuntamiento, con el servicio de recogida de residuos domé sticos o con la tienda donde compró el electrodomé stico.
