MANUAL DE USUARIO OR650ERM1UGR CyberPower

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Este manual incluye instrucciones importantes que debe seguir durante la instalación y el mantenimiento del SAI y las baterías. Lea y siga todas las instrucciones de instalación atentamente durante la instalación y uso de la unidad. Lea este manual completamente antes de desempaquetar, instalar o utilizar la unidad.

¡PRECAUCIÓN! El SAI debe estar conectado a una toma de CA con conexión a tierra y que, además, cuente con la protección de un fusible o de un interruptor de circuito. NO enchufe el SAI a una toma de corriente que no esté conectada a tierra. Si necesita desactivar el suministro de energía al equipo, apague y desenchufe el SAI.

¡PRECAUCIÓN! ¡NO UTILICE ESTE PRODUCTO COMO EQUIPO MÉDICO O DE MANTENIMIENTO

DE VIDA! CyberPower Systems no vende productos para soporte vital o aplicaciones médicas. NO utilice este producto de ninguna manera que pueda afectar al funcionamiento o la seguridad de los equipos de soporte vital, con cualquier aplicación médica o a la atención del paciente.

¡PRECAUCIÓN! La batería puede energizar componentes peligrosos dentro de la unidad, incluso cuando la alimentación de entrada de CA está desconectada.

¡PRECAUCIÓN! Para evitar el riesgo de incendio o descargas eléctricas, instale el producto en un área interior con control de temperatura y humedad que no contenga contaminantes conductores. (Consulte las especificaciones para conocer el intervalo de temperatura y humedad aceptable).

¡PRECAUCIÓN! Para reducir el riesgo de descargas eléctricas, no quite la cubierta del aparato excepto para servicio de la batería. En el interior no hay ninguna pieza que necesite mantenimiento por parte del usuario, excepto la propia batería.

¡PRECAUCIÓN! Para evitar descargas eléctricas, apague la unidad y desenchúfela de la fuente de alimentación de CA antes de realizar tareas de servicio en la batería o instalar un componente informático.

¡PRECAUCIÓN! ¡NO UTILIZAR EN O CERCA DE ACUARIOS! Para reducir el riesgo de incendio, no utilice el producto en acuarios o cerca de estos. La condensación generada por el acuario puede entrar en contacto con los terminales eléctricos metálicos y provocar un cortocircuito.

INSTALAR EL SISTEMA SAI

ABRIR EL PAQUETE

La caja debe contener los siguientes artículos:

(2) Cable USB (tipo A+B) x1; (2) Cable de alimentación x4; (3) Manual del usuario x1; (4) Unidad del SAI x1. El software PowerPanel® Business está disponible en nuestro sitio web.

Visite www.cyberpower.com y vaya a la sección de software para acceder a las descargas gratuitas.

INFORMACIÓN GENERAL

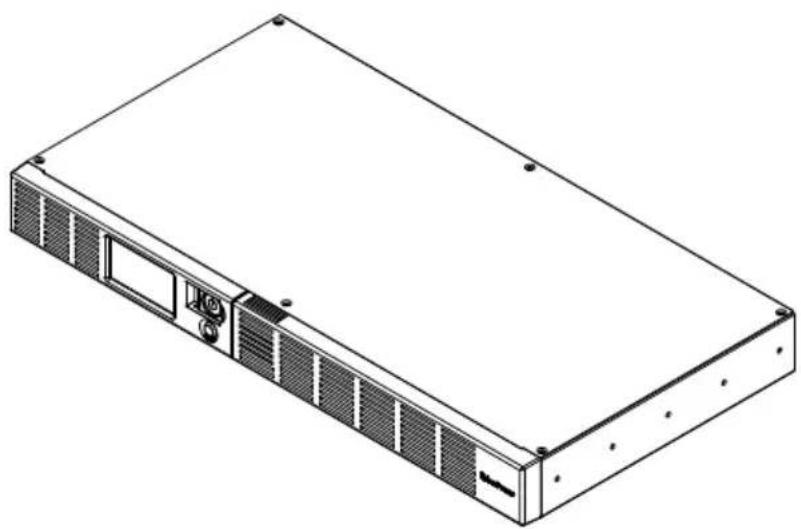

El OR600ERM1U/OR650ERM1UGR proporciona regulación automática de voltaje para una alimentación de la red eléctrica inconsistente. El OR600ERM1U/OR650ERM1UGR cuenta con 1030 julios de protección contra sobretensiones y proporciona una alimentación de reserva durante cortes de energía. El OR600ERM1U/OR650ERM1UGR garantiza energía estable para su sistema informático, y su software incluido guardará automáticamente los archivos abiertos y cerrará el sistema informático durante una pérdida del suministro eléctrico.

CÓMO DETERMINAR LOS REQUISITOS DE POTENCIA DEL EQUIPO

1. Asegúrese de que los requisitos de voltiamperios totales de su PC, monitor y periféricos no superan los 600 VA.

2. Asegúrese de que el equipo que está enchufado a las tomas alimentadas por batería no supera la capacidad nominal de la unidad SAI (600 VA/360 W para OR600ERM1U; 650 VA/360 W para OR650ERM1UGR). Si se superan las capacidades nominales de la unidad, se puede producir una condición de sobrecarga y provocar el apagado de la unidad del SAI y la activación del disyuntor del circuito.

La pantalla LCD inteligente y de alta resolución muestra toda la información del SAI con iconos y mensajes.

Para obtener más información, consulte la sección "Definiciones de los indicadores LCD".

2. Indicador de encendido

Se ilumina cuando las tomas de corriente del SAI proporcionan alimentación sin sobretensiones ni picos.

3. Interruptor de alimentación

Se utiliza como el interruptor principal de encendido y apagado para los equipos conectados a las tomas de corriente suministradas con la batería.

4. Conmutador de alternancia y selección de la pantalla LCD.

El conmutador se puede utilizar para seleccionar el contenido de la pantalla LCD, como por ejemplo la tensión de entrada, la tensión de salida y el tiempo de funcionamiento estimado.

5. Tomas con batería y protegidas contra sobrecargas de tensión

La unidad tiene cuatro tomas de corriente protegidas contra sobretensiones que funcionan con batería para los equipos conectados y garantiza el funcionamiento ininterrumpido temporal de estos durante un corte de energía.

6. Tomas con protección permanente contra sobrecargas de tensión

La unidad tiene dos tomas protegidas contra supresiones de sobrecarga de tensión siempre activas.

7. Puerto de expansión

Permite a los usuarios agregar la tarjeta SNMP opcional.

8. Puertos de protección de comunicación

Los puertos de protección de comunicación protegerán cualquier módem estándar, fax, línea telefónica, red de banda ancha o conexión Ethernet.

9. Puerto USB a PC

El puerto USB permite la comunicación del SAI con el equipo. El SAI comunica su estado al software PowerPanel® Business cuando se conecta con un puerto USB.

Este puerto permite la conexión y las comunicaciones entre el puerto serie DB-9 del equipo y la unidad SAI.

11. Disyuntor

Ubicado en el panel lateral del SAI, el disyuntor sirve para proporcionar protección contra sobrecargas y errores.

12. Entrada de CA

Conecte el cable de alimentación de CA a una toma de corriente eléctrica correctamente cableada y conectada a tierra.

Guía de instalación de hardware

1. La nueva unidad SAI se puede utilizar nada más recibirla. Sin embargo, se recomienda recargar la batería durante al menos 8 horas para garantizar que se alcance la capacidad de carga máxima de la misma. Puede producirse una pérdida de la carga durante el transporte y almacenamiento. Para recargar la batería, simplemente deje la unidad enchufada a una toma de CA. La unidad se cargará tanto si está encendida (ON) como si está apagada (OFF).
2. Con el SAI apagado y desenchufado, conecte su PC, el monitor y cualquier dispositivo de almacenamiento de datos alimentado externamente (unidad Zip, unidad Jazz, unidad de cinta, etc.) a las tomas de corriente con alimentación de batería. NO enchufe impresoras láser, fotocopiadoras, calefactores, aspiradoras, trituradoras de papel ni ningún otro dispositivo eléctrico de gran potencia al SAI. Las demandas de energía de estos dispositivos sobrecargarán y, posiblemente, dañarán la unidad.
3. Para proteger una línea de fax, teléfono, módem o cable de red, conecte un cable telefónico o cable de red entre la roseta de la pared y la toma ENTRADA del SAI. A continuación, conecte un cable telefónico o de red entre la toma SALIDA del SAI y el módem, equipo, teléfono, fax o dispositivo de red.
4. Enchufe el SAI a una toma conectada a tierra de 2 ó 3 clavijas (toma de corriente de la pared). Asegúrese de que la toma distribuidora de la pared está protegida con un fusible o disyuntor y no utilice equipos de gran potencia (como por ejemplo aparatos de aire acondicionado, refrigeradores, copiadoras, etc.). Si se usa, el alargador debe estar conectado a tierra y con capacidad para 15 amperios.
5. Presione el interruptor de encendido para encender la unidad. La luz del indicador de encendido se iluminará y la unidad emitirá un "pitido".
6. Si se detecta una sobrecarga, sonará una alarma audible y la unidad emitirá un pitido prolongado. Para solucionar esta situación, apague el SAI y desenchufe al menos un equipo de las tomas con alimentación de batería. Espere 10 segundos. Asegúrese de que el disyuntor está presionado y, a continuación, encienda el SAI.
7. Para mantener una carga óptima de la batería, deje el SAI enchufado a una toma de corriente eléctrica en todo momento.
8. Para almacenar el SAI durante un prolongado período de tiempo, tápelo y almacénelo con la batería completamente cargada. Recargue la batería cada tres meses para garantizar el período de vida útil de la misma.

TECNOLOGÍA CYBERPOWER GREENPOWER UPS

Compromiso de CyberPower con el medio ambiente

CyberPower se dedica a desarrollar productos ecológicos y ha adoptado prácticas que protegen el medio ambiente a través de sus negocios, como por ejemplo: socio de Climate Savers Computing Initiative (CSCI), de acuerdo con los protocolos de Restricción sobre sustancias peligrosas (RoHS), Residuos de equipos eléctricos y electrónicos (WEEE), así como ISO 14001 e IECQ QC080000. CyberPower se compromete a proporcionar la solución energética avanzada para el medio ambiente y a convertirse en una organización ecológica líder en la industria de SAI.

Reducir el costo energético con la tecnología GreenPower UPS™

El objetivo de CyberPower no solo es proporcionar productos ecológicos, sino también ofrecer el mejor valor a los consumidores. El diseño de ahorro de energía avanzado mejora la eficiencia de funcionamiento y elimina el consumo energético desperdiciado. Gracias a ello, los consumidores disfrutarán de un importante ahorro en costes energéticos con la adopción de la tecnología GreenPower UPS™.

SUSTITUCIÓN DE LA BATERÍA

¡PRECAUCIÓN! Lea y siga las INSTRUCCIONES DE SEGURIDAD IMPORTANTES antes de manipular la batería. Manipule la batería bajo la supervisión de personal especializado y con conocimientos de baterías.

¡PRECAUCIÓN! Utilice únicamente el tipo de batería especificado. Consulte a su distribuidor para obtener información sobre las baterías de reemplazo.

¡PRECAUCIÓN! La batería puede presentar riesgo de descarga eléctrica. No arroje las baterías al fuego ya que pueden explotar. Siga las normativas locales correspondientes para deshacerse de las baterías de la forma adecuada.

¡PRECAUCIÓN! No abra ni mutile las baterías. El electrolito liberado es perjudicial para la piel y los ojos y puede ser tóxico.

¡PRECAUCIÓN! Una batería puede presentar un alto riesgo de corriente de cortocircuito y descargas eléctricas. Tome las siguientes precauciones antes de reemplazar la batería:

1. Quítese los relojes, anillos y otros objetos metálicos.
2. Utilice únicamente herramientas con mangos aislados.
3. NO deje herramientas ni otras piezas metálicas sobre la batería ni en ninguno de sus terminales.

4. Utilice guantes y botas de goma.

5. Determine si la batería está conectada a tierra y no se ha dado cuenta. En este caso, desconéctela de esta toma de tierra. ¡EL CONTACTO CON UNA BATERÍA CONECTADA A TIERRA PUEDE PROVOCAR DESCARGAS

ELÉCTRICAS! La probabilidad de tales descargas se reducirá si las tomas de tierra se quitan durante la instalación y mantenimiento (aplicable a una unidad SAI y a una remota que no tengan un circuito conectado a tierra).

PROCEDIMIENTO PARA REEMPLAZAR LA BATERÍA:

1. Retire el lado derecho de la placa frontal.

1. Retire los tres tornillos de sujeción de la cubierta de protección del cable y, a continuación, retire la placa frontal de la cubierta.


1. Desconecte los cables negro y rojo.

1. Retire el tornillo de sujeción de los conectores del cable.

1. Reemplace el nuevo paquete de la batería. Monte los tornillos, la cubierta, el cable y el panel frontal siguiendo la secuencia anterior pero a la inversa. Recargue la unidad entre 4 y 8 horas para asegurarse de que va a funcionar como se espera.

RECORDATORIO: Las baterías están consideradas como RESIDUOS PELIGROSOS y debe deshacerse de ellas adecuadamente. Prácticamente cualquier distribuidor que venda baterías de ácido de plomo recolecta las baterías usadas para reciclarlas, tal y como exigen la mayoría de leyes estatales.

GUÍA DE CONFIGURACIÓN DE FUNCIONES DE LA PANTALLA LCD

Interruptor de alimentación

Encendido:Mantenga presionado el botón ALIMENTACIÓN.Escuchará un tono constante durante 1 segundo,seguido de un pitido breve. Suelte el botón después del pitido breve.Apagado:Mantenga presionado el botón ALIMENTACIÓN.Escuchará un tono constante durante 1 segundo,seguido de dos pitidos breves. Suelte el botón después de dos pitidos breves.

Conmutador de alternancia y selección de la pantalla LCD[d2GG]

Entrar en el modo de configuración:Presione el botón de selección durante aproximadamente 3 segundos para acceder a las 11 funciones del modo de configuración: Calidad del suministro eléctrico local, Voltaje de transferencia alto, Voltaje de transferencia bajo, Sensibilidad, Advertencia de batería baja, Autocomprobación, Configuración del timbre, Suspensión de la pantalla LCD, Razón del último error, Volver a los valores predeterminados, Elemento de escape.Seleccionar función:Presione brevemente el conmutador para cambiar del elemento actual al siguiente.Confirmar opción:Cuando seleccione una opción, presione el conmutador durante 3 segundos. Los iconos dejarán de parpadear después de que se haya confirmado la configuración

Función	Pantalla LCD	Opciones	Predeterminado	Descripción
Calidad del suministro eléctrico local	Baja	NormalAltaCliente(CUS)*Solo cuando está configurado el voltaje de transferencia alto o bajo	Normal(195 V-25 7 V)	Esta función determina cómo el SAI cambia al modo de batería.Se pueden elegir 3 intervalos de voltaje de salida diferentes conforme a la calidad del servicio de la red eléctrica pública de CA en su ubicación.Si el servicio de la red eléctrica pública no es estable, puede seleccionar Baja (189 V~271 V). El SAI irá al modo de batería con menos frecuencia para tolerar las fluctuaciones de energía de la red eléctrica pública.Si el servicio de la red eléctrica pública no es estable, puede seleccionar Alta (207 V~253 V). La unidad pasará al modo de batería con más frecuencia.
Voltaje de transferencia alto	253 V-271 V 257 V En la configuración			Calidad del suministro eléctrico local, se pueden elegir 10 intervalos de voltaje fijo.Sin embargo, en esta función puede ajustar el voltaje de transferencia alto.Si el voltaje de la red eléctrica pública suele ser alto y el equipo conectado puede funcionar en esas condiciones, puede establecer el intervalo de voltaje de salida en un valor más alto para evitar que el SAI pase al modo de batería con tanta frecuencia.
Voltaje de transferencia bajo	189 V-207 V 195 V En la configuración			Calidad del suministro eléctrico local, se pueden elegir 10
				intervalos de voltaje fijo. Sin embargo, en esta función, puede ajustar de forma precisa el voltaje de transferencia bajo.Si el voltaje de la red eléctrica pública suele ser bajo y el equipo conectado puede funcionar en esas condiciones, puede establecer el intervalo de voltaje de salida en un valor más bajo para evitar que el SAI pase al modo de regulación automática de voltaje (AVR) o de batería con tanta frecuencia.
Sensibilidad		BajaNormalAlta	Normal Si el equipo conectado puede tolerar más eventos de energía (por ejemplo, energía inestable a menudo asociada a las tormentas), seleccione Baja sensibilidad. El SAI pasará al modo de batería con menos frecuencia. Si el equipo conectado es más sensible a los eventos de energía, seleccione Alta sensibilidad. El SAI pasará al modo de batería con más frecuencia.
Advertencia de batería baja	5/6/7/8 minutos 5 minutos			La alarma sonora emitirá un pitido continuo cuando el tiempo de funcionamiento restante sea inferior al valor seleccionado.
Autocomprobación	Sí	Escape al menú de funciones	No hay acciones	En el modo de línea, seleccione SÍ para realizar una autocomprobación de la batería.
Configuración del timbre	Timbre activado	Timbre desactivado	Timbre activado	“b.on” indica que el timbre está habilitado; “b.oF” indica que el timbre está deshabilitado.Si selecciona b.oF, la unidad silenciará todas las alarmas, excepto las condiciones de error o sobrecarga.
Suspensión de la pantalla LCD	Apagado automático	Siempre activado	L.on	“L.on” (el apagado automático está activado): En el modo de línea, la pantalla LCD se apagará automáticamente después de 1 minuto de inactividad; en el modo de batería, la pantalla LCD siempre está encendida.“L.oF” (el apagado automático está desactivado): La pantalla LCD siempre está activada.
Razón del último error		No hay página de		confirmación para este elemento. Solo mostrará el código de error para la razón del último error.E01: Error del cargador (sobrecarga).E02: Error del cargador (no hay carga).E11: Error de la batería E21: Cortocircuito a la salida.E22: Sobrecarga.
Volver a los valores predeterminados		No hay	acciones	Seleccione Sí para restaurar la configuración predeterminada de fábrica del SAI.
Elemento de escape		Volver a la página		anterior.

ESPECIFICACIONES TÉCNICAS

Modelo	OR600ERM1U OR650ERM1UGR
Capacidad (VA) 600 VA/360 W 650 VA/360 W
Entrada
Intervalo de frecuencias 47	Hz - 63 Hz (detección automática)
Función AVR Sí
Salida
Tensión de salida con batería	230 Vca +/-10 %
Frecuencia de salida con batería	50/60 Hz +/-1 %
Protección contra sobrecargas	Con suministro eléctrico: Interruptor de circuito. Con batería: limitación de corriente interna
Protección contra sobretensiones
Protección frente a rayos y sobretensiones	Sí
Protección para red, teléfono, fax y módem	RJ45 (una entrada y una salida)
Temperatura de funcionamiento	De 0 °C a 40 °C (+32 °F a 104 °F)
Características físicas
No total de tomas del SAI 6	(copia de seguridad x 4) 4
Dimensiones máximas (LAxANxAL)	Bastidor 1U 433x235x44 mm
Peso 7,8 kg
Batería
Batería de ácido de plomo que no necesita mantenimiento	6 V / 8 Ah x 2
Tiempo de recarga típico	8 horas
Sustituible por el usuario	Sí
Indicadores de estado
Indicadores	Encendido, error de cableado, pantalla LCD
Alarmas audibles	Con batería, batería baja y sobrecarga
Administración
Comprobación automática	Sí
Cargador automático	Sí
Reinicio automático	Sí
Interfaz USB	Sí
Contacto seco	Sí
Red SNMP/HTTP	Opción

SOLUCIONAR PROBLEMAS

Problema Causa posible Solución
Las tomas con protección permanente contra sobrecargas de tensión dejan de proporcionar alimentación al equipo. El botón del disyuntor del circuito se proyecta desde el lateral de la unidad.	El interruptor se ha activado debido a una sobrecarga.	Apague el SAI y desenchufe al menos una parte del equipo. Espere 10 segundos, restablezca el interruptor presionando el botón y, a continuación, encienda el SAI.
El SAI no funciona durante el tiempo esperado.	Batería no completamente cargada.	Recargue la batería dejando la unidad SAI enchufada.
	La batería está prácticamente agotada.	Póngase en contacto con CyberPower Systems en relación a las baterías de recambio [e-mail]
La unidad SAI no se enciende.	El interruptor de encendido está diseñado para evitar daños provocados al apagar y encender la unidad SAI rápidamente.	Apague el SAI. Espere 10 segundos y, a continuación, enciéndalo.
	La batería está agotada.	Póngase en contacto con CyberPower Systems en relación a las baterías de recambio [e-mail]
	Problema mecánico	Póngase en contacto con CyberPower Systems [e-mail]
PowerPanel® Business está activo.	El cable USB no está conectado.	Conecte el cable USB al SAI y abra el puerto USB situado en la parte posterior de su PC.
	La unidad no proporciona alimentación con batería.	Apague su PC y el SAI. Espere 10 segundos y vuelva a encender el SAI. Esta operación debe reiniciar la unidad.

Puede encontrar información adicional para la solución de problemas en www.CyberPower.com

Para obtener más información, visite el sitio web www.CyberPower.com o póngase en contacto con
