BEDIENUNGSANLEITUNG OR650ERM1UGR CyberPower

PROBLÈMES ET SOLUTIONS

WICHTIGE SICHERHEITSHINWEISE

In dieser Anleitung finden Sie wichtige Hinweise, den Sie bei der Installation und Wartung der USV und der Batterien befolgen sollten! Bitte lesen und folgen Sie allen Anweisungen sorgfältig während der Installation und des Betriebes der USV. Lesen Sie sie vollständig durch, bevor Sie das System auspacken, installieren und in Betrieb nehmen.

ACHTUNG! Diese USV muss an einen geerdeten Stromkreis angeschlossen werden, der mit einer Sicherung oder Stromkreisunterbrecher abgesichert ist. Schließen Sie keinesfalls die USV an einen Stromkreis an, der nicht geerdet ist. Wenn Sie dieses System entladen müssen, trennen Sie die USV vom Stromkreis und schalten Sie sie aus.

ACHTUNG! NUTZEN SIE DIESE USV KEINESFALLS FÜR MEDIZINISCHE ODER LEBENSERHALTENDE GERÄTE! CyberPower verkauft keine Geräte für medizinische oder lebenserhaltende Anwendungen. Nutzen Sie diese USVs unter keinen Umständen bei Geräten, die in irgendeiner Form lebenserhaltende oder medizinische Systeme oder Patientenpflege unterstützen.

ACHTUNG! Die Batterien in der USV versorgen im Innern der USV Teile mit gefährlicher Spannung, auch wenn das Geräte nicht an einen Stromkreis angeschlossen ist.

ACHTUNG! Um Feuer und Stromschläge zu vermeiden, installieren Sie die USV in geregelten Innenräumen ohne Kontakt zu leitenden Geräten oder Oberflächen. (Bitte beachten Sie die Hinweise für die Vorgaben für Temperatur- und Luftfeuchte).

ACHTUNG! Um das Risiko für elektrische Schläge zu verringern, öffnen Sie keinesfalls die USV. Bis auf die Batterie befinden sich keine zu wartenden Teile in der USV. Öffnen Sie nur die Abdeckung allein um die Batterie zu warten.

ACHTUNG! Um elektrische Schläge zu vermeiden, schalten Sie die USV ab und trennen Sie sie vom Stromkreis bevor Sie die Batterie warten oder Geräte anschließen.

ACHTUNG! NICHT IN DER NÄHE VON AQUARIEN AUFSTELLEN! Um die Gefahr von Feuer zu vermeiden stellen Sie die USV nicht in der Nähe von Aquarien auf. Kondensierendes Wasser könnte mit metallischen oder elektrischen Teilen zusammenkommen und einen Kurzschluss verursachen.

INSTALLION IHRER USV

INHALT

Der Karton sollte folgende Teile beinhalten:

(1) ein USB-Kabel; (2) IEC Ausgangskabel x4; (3) eine Bedienungsanleitung; (4) eine USV. Die PowerPanel® Business *Software finden Sie auf unserer Website. Bitte besuchen Sie www.cyberpower.com und gehen Sie zum kostenlosen Download in den Software-Bereich.

ÜBERBLICK

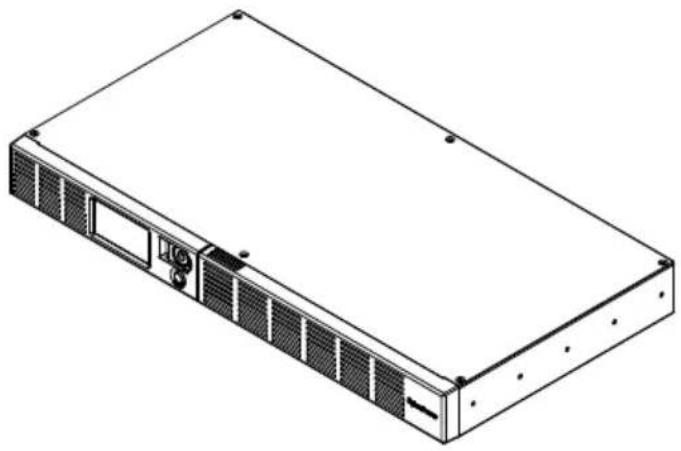

Die OR600ERM1U OR650ERM1UGR hat eine automatische Spannungsregulierung zur gesicherten Versorgung bei bei instabiler Versorgungsspannung. Die OR600ERM1U/OR650ERM1UGR bietet einen Überspannungsschutz von 1030 Joule und schaltet bei Stromausfall auf batterie-gepufferte Stromversorgung um. Die OR600ERM1U/OR650ERM1UGR liefert konstanten Strom für Ihren Computer und die mitgelieferte Software fährt Ihren Computer im Falle eine Stromausfalles geregelt herunter.

1. Stellen Sie sicher, dass der gesamte Volt-Amp (VA) Bedarf Ihres Computers, Monitors und Peripheriegeräte 600VA/650VA nicht übersteigen.
2. Stellen Sie sicher, dass die an die USV angeschlossenen Geräte insgesamt nicht die angegeben Kapazität Ihrer USV übersteigt. (600VA/360W für OR600ERM1U; 650VA/360W für OR650ERM1UGR). Sollte die

angegebene Kapatzität überschritten werden, schaltet die USV wegen Überlast automatisch ab und der Sicherungsautomatlöst aus.

GRUNDFUNKTIONEN

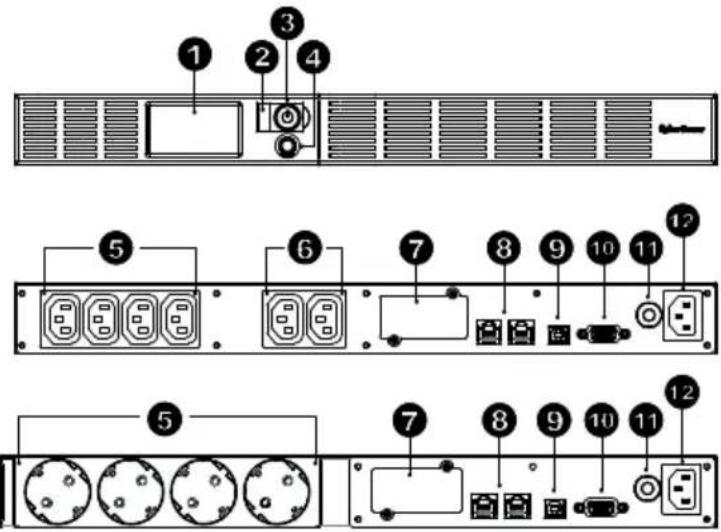

Beschreibung

Mikroprozessorgesteuertes und hintergrundbeleuchtetes LCD, das alle Informationen der USV mittels Piktogrammen und Texten anzeigt. Für die detaillierte Beschreibung beachten Sie bitte die Angaben unter „ERKLÄRUNG DER LCD-ANZEIGE“.

2. Funtionsanzeige

Diese LED ist unterhalb des Netzschalters und leuchtet auf, wenn das Gerät eingeschaltet und an den Ausgängen keine Störungen anliegen.

3. Netzsschalter

Haupt-Ein-/Ausschalter für die angeschlossenen Geräte.

4. LCD Funktions-Auswahltaster

Dieser Taster dient zur Anwahl der unterschiedlichen Informationen der USV, wie z.B. Ein-/Ausgangsspannung, geschätzte Batterielaufzeit etc.

5. Batterie- und Überspannungsschutz gesicherte Steckdosen

Diese USV verfügt über vier Batterie-gepufferte und gegen Überspannung gesicherte Ausgänge mit denen die angeschlossenen Verbraucher bei Störungen und Stromausfall vorüberghehend versorgt werden.

6. Durchgängige Überspannungs-geschützte Steckdosen

Diese USV hat zwei Überspannungs-geschützte Steckdosen ohne Batterieunterstützung.

7. Erweiterungs-Slot

Slot für die Möglichkeit zum Einbau einer optionalen RMCARD (SNMP-Karte).

8. Datenleitungsschutz

Das System verfügt über zwei Anschlüsse mit Überspannungsschutz zum Schutz von Kommunikations-Leitungen, wie Modem, Telefon, Telefax, Breitband- oder Ethernet-Netzwerk.

9. USB Anschluss

Dieser Anschluss ermöglicht eine Verbindung der USV an einen PC über eine USB-Schnittstelle.

10. Serieller Anschluss

Über den seriellen DB-9 Anschluss kann die USV mit einem PC verbunden werden. Die USV übergibt die ermittelten Statuswerte an die PowerPanel® Business Software.

11. Sicherungsautomat

Auf der Rückseite befindet sich der Sicherungsautomat zum Schutz bei Überlast oder Fehlfunktion.

12. Stromanschluss

Schließen Sie die USV mit dem Anschlusskabel an eine ordnungsgemäße und geerdete Steckdose an.

INSTALLIEREN DER USV

1. Sie können Ihre neue USV gleich nach dem Erhalt nutzen. Zuvor empfehlen wir Ihnen jedoch, die Batterien für mindestens acht Stunden aufzuladen, um sicher zu stellen, dass die Batterie ihre maximale Kapazität erreicht hat. Während des Transportes oder der Lagerung kann es zu teilweiser Entladung gekommen sein. Um die Batterien aufzuladen, schließen Sie die USV einfach an Ihr Stromnetz an. Das Aufladen der Batterien erfolgt auch, wenn das Gerät abgeschaltet ist.
2. Schließen Sie alle externen Geräte, wie Computer, Monitor oder externe Datenspeichergeräte, wie z.B. ein Zip-Laufwerk, an die Batterie-gepufferten Steckdosen der USV an, wenn diese Ausgeschalten und selbst nicht angeschlossen ist. Schließen Sie KEINESFALLS Laser-Drucker, Kopierer, Heizlüfter, Staubsauber, Aktenvernichter oder große Stromverbraucher an die USV an. Der Leistung dieser Geräte übersteigt die verfügbare Leistung der USV und führt unter Umständen zu Beschädigungen der USV.
3. Um ein Telefax, Telefon, Modem oder ein Netzwerk zu schützen, verbinden Sie die entsprechende Zuleitung mit der „IN“-Buchse und gehen dann über die „OUT“-Buchse weiter an das vorgesehen Endgerät.
4. Schließen Sie die USV an eine vorschriftsgemäß angeschlossene und geerdete Steckdose an. Stellen Sie sicher, dass die Leitung über einen geeigneten Sicherungsschutz verfügt, und dass an dieser Steckdose keine weiteren großen Verbraucher, wie z.B. Heizlüfter oder Staubsauger, angeschlossen sind.
5. Betätigen Sie den Einschaltknopf, um die USV einzuschalten. Die Kontroll-LED leuchtet auf und das Gerät gibt ein kurzes akustisches Signal.
6. Ist eine Überlast an die USV angeschlossen ertönt ein langanhaltendes akustisches Signal. Schalten Sie die USV ab und warten nach dem Entfernen von mindestens einem Verbraucher 10 Sekunden bevor Sie die USV wieder einschalten. Überprüfen Sie den Sicherungsautomaten und aktivieren Sie diesen, falls er angesprochen haben sollte.
7. Um eine optimale Ladung der Batterien aufrecht zu erhalten, lassen Sie die USV ständig an Ihr Stromnetz angeschlossen.
8. Sollten Sie die USV über einen längeren Zeitraum nicht nutzen, lagern Sie diese mit voll aufgeladenen Batterien und laden Sie diese in einem Abstand von ca. drei Monaten immer wieder auf, um die Batterien vor Schaden zu bewahren.

CYBERPOWER GREENPOWER USV TECHNOLOGIE

CyberPower engagiert sich bei der Entwicklung von Green-IT Produkten und bringt im gesamten Produktions- und Geschäftsumfeld Green-IT Technologien zum Einsatz, was auch in der Mitgliedschaft der Climate Savers Computing Initiative (CSCI), zur Reduktion gefährlicher Stoffe (RoHS), der Entsorgungsrichlinien für elektrischen und elektonischen Schrott (WEEE), wie auch der Zertifizierung nach ISO 14001 und IECQ QC080000 zum Ausdruck kommt. CyberPower versichert, fortschrittliche und umweltschonende Produkte zu fertigen, um so zu einem der führenden umweltfreundlichen Unternehmen in der USV-Industrie zu werden.

Reduzierung der Energiekosten mittels der GreenPower UPS™ Technologie

CyberPower's Ziel ist es nicht nur umweltfreundliche Geräte herzustellen, sondern auch dem Anwender die besten Vorteile zu verschaffen. Das fortschrittliche Energie-Spar-Design optimiert die Effizeinz und verhindert die Energieverschwendung. Als Resultat wird der Anwender durch die Nutzung der GreenPower UPS™ Technologie mit erheblichen Energiekosteneinsparungen belohnt.

BATTERIE AUSTAUSCH

ACHTUNG! Lesen und befolgen Sie unbedingt die WICHTIGEN SICHERHEITSANWEISUNGEN bevor Sie die Batterien warten bzw. wechseln. Tun Sie dies nur unter Aufsicht und nach Anweisung von qualifiziertem Fachleuten.

ACHTUNG! Nutzen Sie ausschließlich die vorgeschriebenen Batterien. Wenden Sie sich diesbezüglich ggfls. an Ihren Händler.

ACHTUNG! Im Umgang mit Batterien besteht die Gefahr eines elektrischen Schlages. Werfen Sie die Batterien auf keinen Fall in ein Feuer, da sie explodieren könnten. Befolgen Sie die örtlichen Vorschriften für eine ordentliche Entsorgung.

ACHTUNG! Öffnen oder beschädigen Sie die Batterie keinesfalls. Austretendes Elektrolyt kann giftig sein und Haut und Augen verätzen.

ACHTUNG! Bei Kurzschluss der Batterie treten sehr hohe Kurzschlussströme auf und es besteht die Gefahr eines elektrischen Schlages. Beachten Sie folgende Vorsichtsmaßnahme, bevor sie die Batterien warten:

1. Legen Sie Armbanduhr, Ringe und alle metallischen Teile ab.
2. Verwenden sie ausschließlich Werkzeuge mit Isolationsgriffen.
3. Legen Sie KEINESFALLS Werkzeuge oder metallische Teile auf die Batterie oder in das Batteriefach.
4. Achten sie auf antistatische Massnahmen und tragen sie ggfs. Gummihandschuhe und Gummistiefel.
5. Vergewissern Sie sich, dass die Batterie nicht versehentlich geerdet ist. Entfernen Sie etwaige Erdungen.

DIE ERDUNG EINER BATTERIE KANN ZU EINEM ELEKTRISCHEN SCHLAG FÜHREN! Die

Wahrscheinlichkeit eines solchen Schlages kann verringert werden, wenn eine versehentliche Erdung während der Installation oder Wartung entfernt wird (dieses trifft für USV und externe Batterieerweiterungen zu, die nicht an eine geerdete Spannungsversorgung angeschlossen sind.)

WECHSELN DER BATTERIEN:

1. Entfernen Sie die rechte Seite des Frontpanel.

1. Entfernen Sie die drei Schrauben des Kabelschutzes um die Abdeckung zu öffnen.

1. Trennen Sie das rote und schwarze Kabel.

1. Lösen Sie die Schraube für die Kablehalterung.

1. Wechseln Sie die Batterien und laden Sie das Gerät für mindestens vier Stunden.

HINWEIS: Batterien sind als UMWELTGEFÄHRDENDER ABFALL eingestuft und müssen vorschriftsgemäß entsorgt warden!

LCD FUNKTIONSEINSTELLUNGEN

Hauptschalter

Einschalten:Drücken und halten Sie die POWER-Taste. Sie hören 1 Sekunde lang einen konstanten Ton, gefolgt von einem kurzen Piepton. Lassen Sie die Taste nach dem kurzen Piepton los.Ausschalten:Drücken und halten Sie die POWER-Taste. Sie hören 1 Sekunde lang einen konstanten Ton, gefolgt von zwei kurzen Signaltönen. Lassen Sie die Taste nach den beiden kurzen Signaltönen los..

LCD-Anzeige-Umschalter/Auswahl-Schalter

Setup-Modus aufrufen:Drücken Sie die Auswahltaste für ca. 3 Sekunden, um auf die 11 Funktionen des Einrichtungsmodus zuzugreifen: Stromqualität, Hohe Spannung, Niedrige Spannung, Empfindlichkeit, Warnung bei niedrigem Batteriestand, Selbsttest, Ton-Einstellung, LCD-Ruhezustand, Letzter Fehlergrund, Zurück zur Standardeinstellung, Punkt "Escape".Funktion wählen:Drücken Sie kurz auf den Auswahlschalter, um vom aktuellen Element zum nächsten Element zu wechseln.Bestätigen Sie die Option:Wenn eine Option ausgewählt ist, drücken Sie den Auswahlschalter 3 Sekunden lang. Die Symbole hören auf zu blinken, nachdem die Einstellung bestätigt wurde.

Funktion	LCD Bildschirm	Optionen	Standard	Beschreibung
Umschaltung über Stromqualität		NiedrigNormalHochAngepasst(CUS)* Nur wenn eine hohe/niedrige Spannung konfiguriert ist	Normal(195V-257V)	Diese Funktion bestimmt, wann die USV in den Batteriebetrieb umschaltet.Es können 3 verschiedene Versorgungsbereiche entsprechend der Qualität der Stromversorgung an Ihrem Standort gewählt werden.Wenn Ihre Versorgung stabil ist, können Sie Niedrig (189V~271V) wählen. Die USV schaltet weniger oft in den Batteriemodus und toleriert mehr Schwankungen der Versorgungsspannung.Wenn Ihre Versorgung nicht so stabil ist, können Sie Hoch (207V~253V) wählen. Das Gerät geht häufiger in den Batteriemodus.
Wert Hohe Spannung	253V-271V 257V	Bei den Einstellungen		für die lokale Netzqualität können 10 feste Spannungsbereiche ausgewählt werden. In dieser Funktion können Sie eine Feineinstellung der hohen Spannung vornehmen.Wenn die Versorgungsspannung normalerweise hoch ist und die angeschlossenen Geräte in diesem Zustand arbeiten können, können Sie den Ausgangsspannungsbe reich höher einstellen, um die USV davon abzuhalten, so oft in den Batteriebetrieb zu gehen.
Wert niedrige Spannung	189V-207V 195V	Bei den Einstellungen		für die lokale Netzqualität können 10 feste Spannungsbereiche ausgewählt werden. In dieser Funktion können Sie eine Feineinstellung der niedrigen Spannung vornehmen.Wenn die Versorgungsspannung in der Regel niedrig ist und die angeschlossenen Geräte in diesem Zustand arbeiten können, können Sie den Ausgangsspannungsbe reich niedriger einstellen, um die USV nicht so oft in den AVR-Modus oder in den Batterie-Modus zuschalten.

Empfindlichkeit	Niedrig		Normal Wenn die angeschlossenen Geräte mehr Stromstörungen verkraften (Beispiel: instabile Leistung, die oft mit stürmischem Wetter verbunden sind), wählen Sie eringe Empfindlichkeit. Die USV geht seltener in den Batteriebetrieb.Wenn das angeschlossene Gerät empfindlicher auf Stromstörungen reagiert, wählen Sie Hohe Empfindlichkeit.Die USV geht häufiger in den Batteriemodus.
Warnung bei niedrigem Batteriestand	5/6/7/8 min 5 min	Der akustische Alarm
Selbsttest Ja		Escape to function menuESC	No Action Wählen Sie im Zeilenmodus JA, um einen Selbsttest der Batterie durchzuführen.
Einstellung Summer	Buzzer on	Buzzer offb.oF	Buzzer on
LCD aus	Auto aus	Immer anL.oF	L.on
Letzte Fehlerursach	Es gibt keine

e				diesen Artikel. Es wird nur der Fehlercode für den letzten Fehlergrund angezeigt.E01 : Fehler des Ladegeräts (Überladung).E02 : Fehler des Ladegeräts (Keine Ladung)E11 : Batterie-FehlerE21 : Kurzschluss AusgangE22 : Überlast.
Zurück zur Standardeinstellung		No Action Wählen Sie Ja, um die		Werkseinstellungen wiederherzustellen.
Auswahl abbrechen		Zurück zur vorherigen		Seite.

TECHNISCHE SPEZIFIKATIONEN

Modell OR600ERM1U OR650ERM1UGR
Leistung (VA) 600VA/360W	650VA/360W
Eingang
Frequenzbereich 47Hz-63Hz	(autosensorik)
AVR Funktion Ja
Ausgang
Ausgangsspannung im Batterie-Modus	230Vac +/-10%
Ausgangsfrequens im Batterie-Modus	50/60Hz +/-1%
Überladungsschutz	USV: Stromkreisunterbrechung,Batterie: Interne Strombegrenzung
Spannungsschutz
Über-/Unterspannung, Blitz	Ja
Netzwerk/ Telefon/ Telefax/ Modem	RJ11/RJ45 ( One In/ One Out )
Betriebstemperatur	+32°F to 104°F ( 0°C to 40°C )
Aufmaße
Anzahl der Ausgangsdosen	6 x IEC ( 4 davon sind batteriegepuffert )	4
Abmessungen
Abmessung (LxWxH)	1U Rack 430x235x44mm
Gewicht (kg) 7.8 kg
Batterien
Batterien 6V / 8Ah x2
Typische Ladezeit 8 Stunden
Durch Anwender austauschbar	Ja
Status Anzeigen
Anzeigen Betriebszustand, Falsche Verkabelung, LCD Anzeige
Akustische Signale Batterie_Modus, Batterie schwach, Überlast
Management
Selbsttest Ja
Automatische Aufladung Ja
Auto-Neustart Ja
USB Anschluss Ja
Potentialfreier Kontakt Ja
SNMP/HTTP Netzwerk Optional

FEHLERSUCHE

Problem	Mögliche Ursache	Lösung
Sicherungsschalter an de Rückseite hat ausgelöst.	Der Stromkreis-Unterbrecher hat wegen Überlast angesprochen.	Schalten Sie die USV ab und entfernen sie mindestens en Endgerät. Warten Sie zehn Sekunden und drücken dann den Stromkreis Unterbrecher-Taster wieder hinein. Schalten Sie nun die USV wieder ein.
Die USV bringt nicht die erwartete Laufzeit.	Batterien sind nicht voll geladen.	Laden Sie die Batterien wieder auf, indem Sie die USV am Stromnetz angeschlossen belassen.
	Batterien sind aufgebraucht.	Kontaktieren Sie CyberPower Systems für Austauschbatterien unter:[e-mail]
Die USV läßt sich nicht einschalten.	Der Ein-/Ausschalter ist so konzipiert, dass er Schaden durch zu schnelles Ein- und Ausschalten verhindert.	Schalten Sie die USV aus und warten Sie 10 Sekunden bevor Sie sie wieder einschalten.
	Die Batterien sind aufgebraucht.	Kontaktieren Sie CyberPower Systems für Austauschbatterien unter:[e-mail]
	Ein mechanisches Problem liegt vor.	Kontaktieren Sie CyberPower Systems unter:[e-mail]
PowerPanel® Business ist inaktiv.	Das USB-Kabel ist nicht richtig angeschlossen.	Überprüfen Sie den Anschluss erneut.
	Die USV liefert keinen Batteriestrom.	Schalten Sie die USV ab und nach 10 Sekunden wieder ein. Damit sollte die USV zurückgesetzt sein und die Verbindung zum PC wieder stehen.

Weitere Fehleranalyse-Informationen finden die auf der Seite: www.CyberPower.com

Für weitere Informationen besuchen Sie unser Webseite www.CyberPower.com oder kontaktieren Sie uns unter:

Alle Rechte vorbehalten. Reproduktion im Ganzen oder in Teilen ist ohne vorheriges schriftliches Einverständnis von CyberPower Systems ausdrücklich verboten.
