MANUAL DE USUARIO P16 Anova

Instrucciones y manual usuario

P16

ANOVA desea felicitarle por haber elegido uno de nuestros productos y le garantiza la asistencia y cooperación que siempre ha distinguido a nuestra marca a lo largo del tiempo.

Esta máquina está diseñada para durar muchos años y para ser de gran utilidad si es usada de acuerdo con las instrucciones contenidas en el manual de usuario. Le recomendamos, por tanto, leer atentamente este manual de instrucciones y seguir todas nuestras recomendaciones.

Para más información o dudas puede ponerse en contacto mediante nuestros soportes web como www.anovamaquinaria.com.

INFORMACIÓN SOBRE ESTE MANUAL

Preste atención a la información proporcionada en este manual y en la máquina por su seguridad y la de otros.

• Este manual contiene instrucciones de uso y mantenimiento.
• Lleve este manual consigo cuando vaya a trabajar con la máquina.
• Los contenidos son correctos a la hora de la impresión.
• Se reservan los derechos de realizar alteraciones en cualquier momento sin que ello afecte nuestras responsabilidades legales.
• Este manual está considerado parte integrante del producto y debe permanecer junto a este en caso de préstamo o reventa.
• Solicite a su distribuidor un nuevo manual en caso de pérdida o daños.

LEA ATENTAMENTE ESTE MANUAL ANTES DE USAR LA MÁQUINA

Para asegurar que su máquina proporcione los mejores resultados, lea atentamente las normas de uso y seguridad antes de utilizarla.

OTRAS ADVERTENCIAS:

Una utilización incorrecta podría causar daños a la máquina u a otros objetos.

La adaptación de la máquina a nuevos requisitos técnicos podría causar diferencias entre el contenido de este manual y el producto adquirido.

Lea y siga todas las instrucciones de este manual. Incumplir estas instrucciones podría resultar en daños personales graves.

CONTENIDO

P16

Introducción

Especificación técnica

Ensamblaje, uso y mantenimiento

Selección y montaje de boquillas

Calibración

Mezcla y relleno

Pulverización y después de pulverización

INTRODUCCION

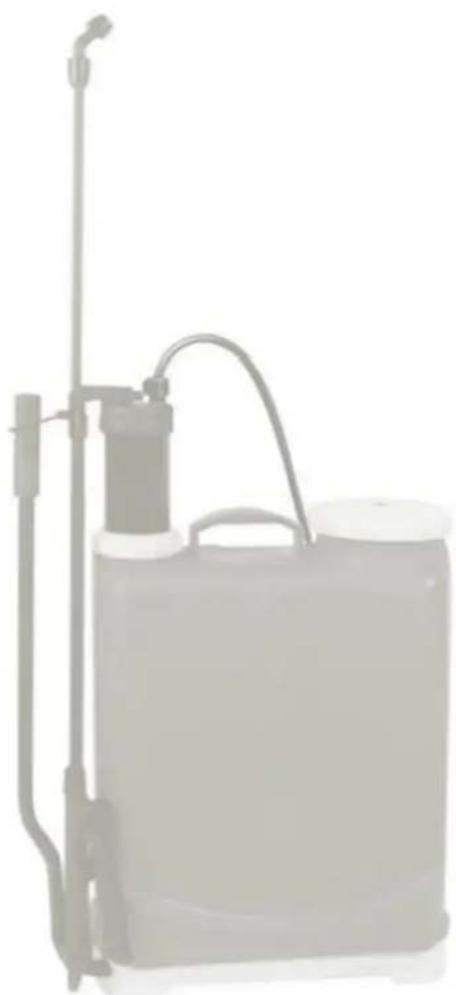

El modelo P16 es un pulverizador de calidad, adecuado para una amplia gama de usos agrícolas y hortícolas. Ahorra químicos, evita fugas y tiene un gran número de ventajas con un gran diseño. Se pueden rociar todo tipo de productos químicos, fertilizantes foliares, agentes de cultivo, etc. Es adecuado para la protección de superficies de tierra y controlar plagas en campos de cultivo donde se siembran bienes, algodón, vegetales, árboles frutales, etc. También se puede usar para limpieza, prevención de epidemias de salud en establecimientos, etc.

ESPECIFICACIÓN TÉCNICA

Capacidad del tanque (L): 16 litros

Presión de trabajo (Mpa): 0.2 \~ 0.4

Recorrido del pistón (mm): 60

Diámetro del tazón de goma (mm): 46

Peso bruto (kg): 3.4

Dimensión del paquete: 0.385m x 0.18m x 0.585m

MONTAJE, USO Y MANTENIMIENTO

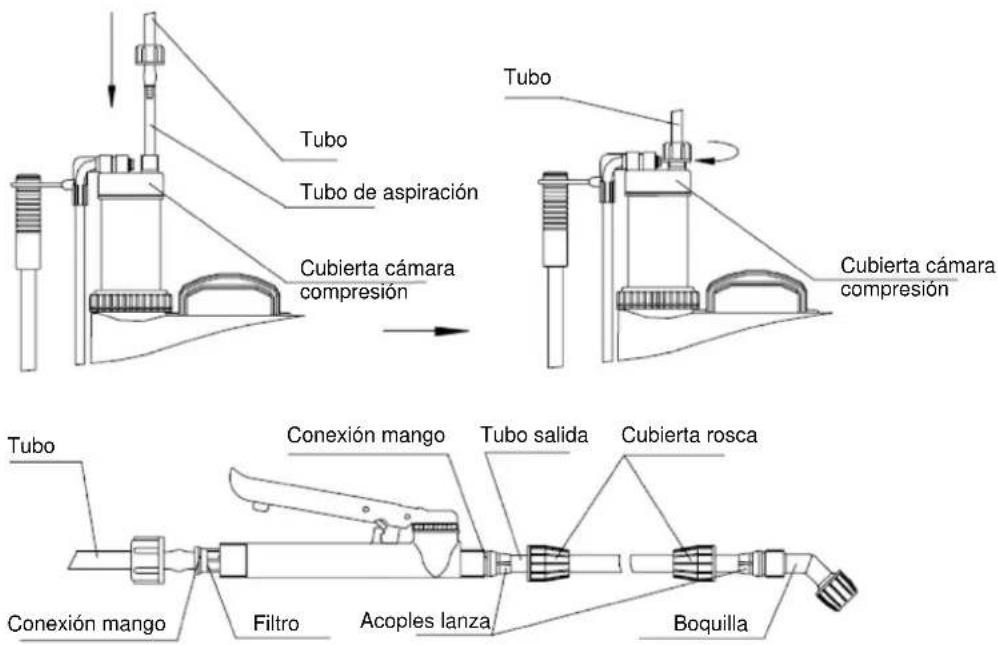

MONTAJE:

USO:

1) Compruebe que las juntas se han ajustado antes de su uso.
2) Abra la tapa del tanque y vierta el líquido químico (no saque el filtro del tanque)
3) Lleve el pulverizador sobre su espalda y comience a trabajar.
4) Presione la palanca oscilante siete o nueve veces para absorber el líquido químico y que el sistema genere

presión. Abra el interruptor y mantenga una cierta distancia entre la boquilla y el suelo o la superficie a rociar.

5) Cambie la boquilla spray o la boquilla con ventilador de acuerdo con el tipo de producto y aplicación.

MANTENIMIENTO:

1) Limpie el tanque con agua limpia después de su uso cada vez. Si es necesario, límpielo con detergente en polvo o bicarbonato de sodio.
2) Agregue un poco de aceite lubricante en el anillo de aceite en la cámara de aire para que funcione bien y evite que el líquido se filtre.
3) Retire el filtro y lávelo regularmente, utilice un cepillo para eliminar cualquier resto.
4) Almacene la máquina en un lugar sombreado y fresco. Evite el desgaste de los plásticos causado por la luz solar intensa.

SELECCIÓN DE BOQUILLAS Y ACCESORIOS

Selección

Para cualquier operación de pulverización es muy importante que se utilice la boquilla correcta para garantizar que se obtenga una buena cobertura con la mínima cantidad de producto.

Ajuste de la boquilla

Coloque la boquilla en la lanza de pulverización y apriete de forma firme. Asegúrese de que las juntas estén en buenas condiciones. Si están dañadas, deben cambiarse; de lo contrario, la boquilla puede tener fugas.

Calibración

Antes de usar el rociador debe calibrarse con agua. El proceso de calibración implica medir los tres factores que determinan el volumen de rociado aplicado por el rociador: caudal, ancho de banda y velocidad de marcha.

1) Mida el caudal en ml por minuto (ml / min) midiendo la salida del pulverizador mientras bombea durante un minuto.
2) Mida el ancho de banda en cm pulverizando sobre suelo seco u hormigón, y midiendo el ancho del patrón de pulverización producido. Es importante que la altura de la boquilla desde el suelo sea la misma durante la pulverización. Si pulveriza una fila a la vez, esta será la distancia entre las filas.
3) Mida su velocidad de caminata en metros por minuto (m/min) midiendo cuántos metros camina en un minuto. Como regla general, un buen ritmo se considera de 1 metro por minuto.
4) A partir del volumen total de pulverización, es posible calcular cuántas veces necesitará llenar el tanque para pulverizar una hectárea o la superficie que quiera tratar.

PULVERIZACIÓN Y DESPUÉS DE PULVERIZAR

Pulverización

Cuando pulverice, asegúrese de usar siempre el mejor equipo de protección disponible. Consulte la etiqueta del producto para averiguar qué se recomienda para los componentes químicos que está utilizando.

1) Use pantalones largos,
2) Camisa de manga larga,
3) Botas,
4) Guantes y
5) Protectores para los ojos;
6) La pulverización siempre debe seguir la dirección del aire.

Después de rociar

Después de pulverizar, asegúrese de limpiar el pulverizador. Llene hasta la mitad con agua limpia y bombee, pulverizando durante varios minutos sobre el área de cultivo. Vacíe el rociador y repita con más agua limpia. Nunca deje el rociador con productos químicos, ya que esto dañará los sellos y las arandelas.

Guarde el rociador en un lugar seguro, alejado de la luz solar directa y alejado de niños y animales.

Después de rociar, lávese las manos, la cara y la ropa, especialmente antes de comer, beber o fumar.

La planta de producción de pesticidas deberá cumplir con las instrucciones de seguridad provistas. Prohibido el uso de fluidos de trabajo especiales.

GARANTÍA

Esta garantía cubre todos los fallos de material o de producción, no incluye defectos de partes normales de desgaste, tales como cojinetes, cepillos, cables, enchufes o accesorios para la máquina, daños o defectos resultantes de abuso, accidentes o alteraciones sufridos; ni los costes de transporte.

Se reserva el derecho de rechazar cualquier reclamación donde la compra no pueda ser verificada o cuando esté claro que el producto no fue mantenido correctamente. (ranuras de ventilación limpias, lubricación, limpieza, almacenamiento, etc...)

Su factura de compra debe ser guardada como prueba de la fecha de compra.

Su herramienta debe ser devuelta a su distribuidor en un estado aceptable y limpio, en su caja original, si corresponde, acompañada de su comprobante de compra correspondiente.

EXCLUSIONES

La garantía no cubre:

• Desgaste natural por uso.
• Mal uso, negligencia, operación descuidada o falta de mantenimiento.
• Defectos causados por un uso incorrecto, daños provocados debido a manipulaciones realizadas a través de personal no autorizado por Anova o uso de recambios no originales.

- La garantía debe ir correctamente cumplimentada con todos los datos solicitados, y acompañada por la factura de compra.

MEDIO AMBIENTE

Proteja el medio ambiente. Recicle el aceite usado por esta máquina llevándolo a un centro de reciclado. No vierta el aceite/componentes químicos usados en desagües, tierra, ríos, lagos o mares.

Deshágase de su máquina de manera ecológica. No debemos deshacernos de las máquinas junto con la basura doméstica. Sus componentes de plástico y de metal pueden clasificarse en función de su naturaleza y reciclarse.

Los materiales utilizados para embalar esta máquina son reciclables. Por favor, no tire los embalajes a la basura doméstica. Tire estos embalajes en un punto oficial de recogida de residuos.

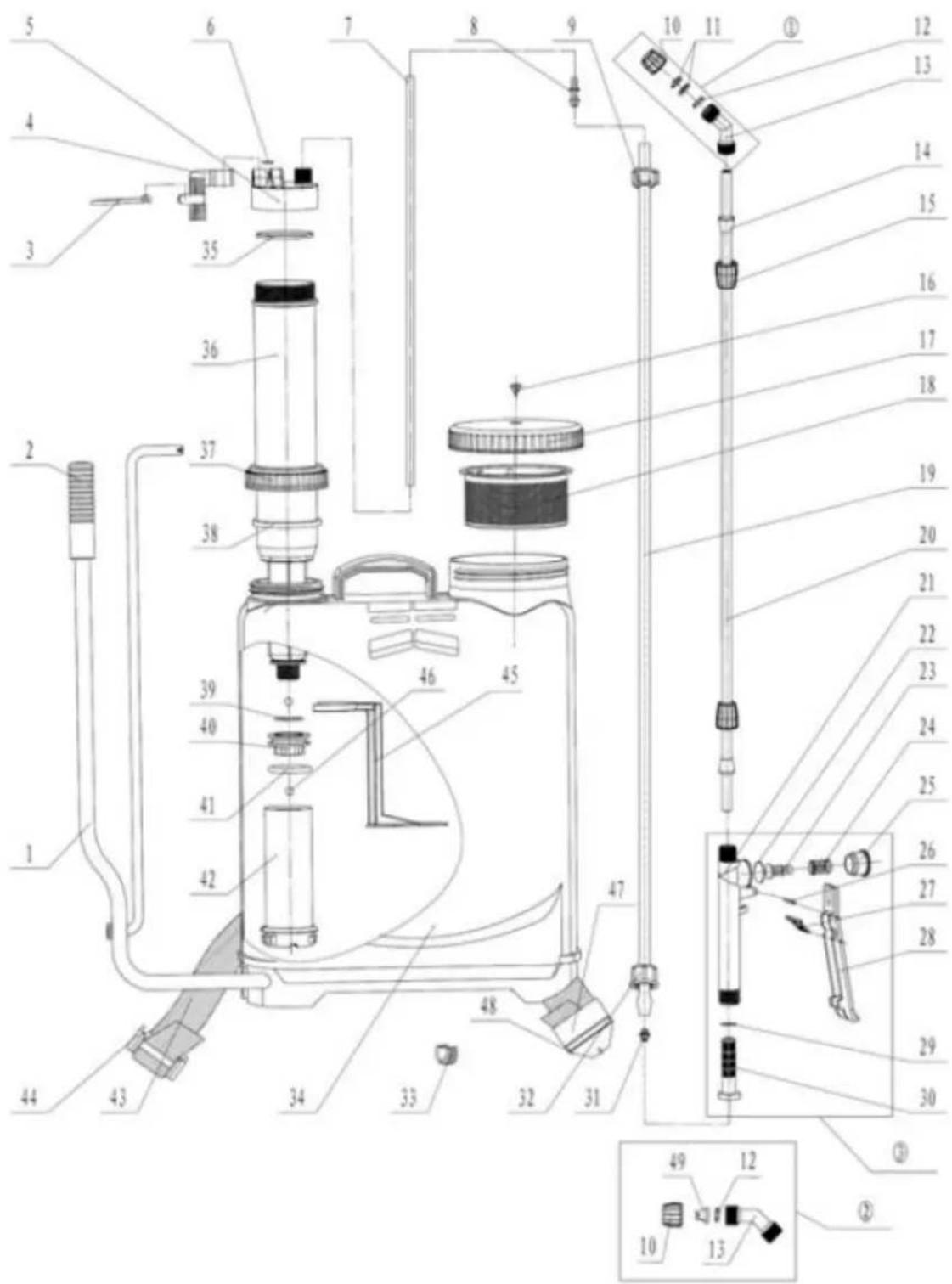

DESPIECE

Los productos se actualizan en un proceso continuo, la máquina puede tener alguna diferencia con la imagen inferior. La marca se reserva el derecho a modificaciones sin previo aviso.
