MANUALE UTENTE P16 Anova

Istruzioni e manuale utente

P16

ANOVAsi congratula con voi per aver scelto un nostro prodotto e vi garantisce l'assistenza e la collaborazione che da sempre contraddistingue il nostro marchio nel tempo.

Questa macchina è progettata per durare molti anni e per essere di grande utilità se utilizzata secondo le istruzioni contenute nel manuale d'uso. Ti consigliamo quindi di leggere attentamente questo manuale di istruzioni e di seguire tutti i nostri consigli.

Per ulteriori informazioni o dubbi, puoi contattarci tramite i nostri supporti web come www.anovamaquinaria.com.

INFORMAZIONI SU QUESTO MANUALE

Prestare attenzione alle informazioni fornite in questo manuale e sulla macchina per la vostra sicurezza e quella degli altri.

• Questo manuale contiene le istruzioni per l'uso e la manutenzione.
• Porta con te questo manuale quando vai a lavorare con la macchina.
• I contenuti sono corretti al momento della stampa.
• I diritti di apportare modifiche in qualsiasi momento sono riservati senza pregiudicare le nostre responsabilità legali.
• Il presente manuale è considerato parte integrante del prodotto e deve accompagnarlo in caso di prestito o rivendita.
• Chiedi al tuo rivenditore un nuovo manuale in caso di smarrimento o danneggiamento.

LEGGERE ATTENTAMENTE QUESTO MANUALE PRIMA DI UTILIZZARE LA MACCHINA

Per garantire che la macchina fornisca i migliori risultati, leggere attentamente le norme sull'uso e sulla sicurezza prima di utilizzarla.

ALTRE AVVERTENZE:

Un uso improprio potrebbe causare danni alla macchina o ad altri oggetti. L'adeguamento della macchina a nuove esigenze tecniche potrebbe causare differenze tra il contenuto di questo manuale e il prodotto acquistato.

Leggere e seguire tutte le istruzioni in questo manuale. La mancata osservanza di queste istruzioni potrebbe causare gravi lesioni personali.

CONTENUTI

P16

Introduzione

Specifiche tecniche

Montaggio uso e manutenzione

Selezione e montaggio ugelli

Calibrazione

Miscelazione e riempimento

Spruzzatura e dopo la spruzzatura

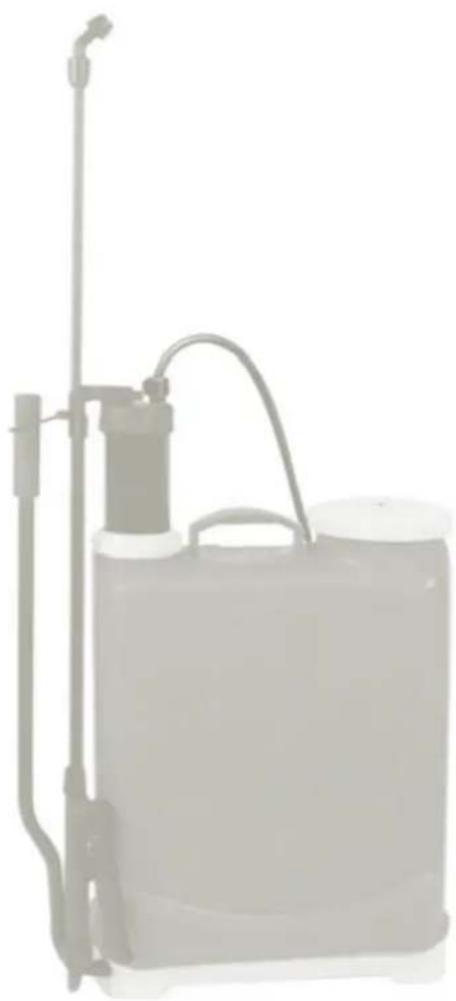

INTRODUZIONE

Il modello P16 è un'irroratrice di qualità, adatta ad un'ampia gamma di usi agricoli e orticoli. Risparmia sostanze chimiche, previene le perdite e ha un gran numero di vantaggi con un ottimo design. Possono essere spruzzati tutti i tipi di prodotti chimici, fertilizzanti fogliari, agenti colturali, ecc. È adatto per proteggere le superfici dei terreni e controllare i parassiti nei campi agricoli dove vengono piantati merci, cotone, ortaggi, alberi da frutto, ecc. Può essere utilizzato anche per la pulizia, la prevenzione dell'epidemia di salute negli stabilimenti, ecc.

SPECIFICA TECNICA

Capacità del serbatoio (L): 16 litri

Pressione di esercizio (Mpa): 0,2 \~ 0,4

Corsa del pistone (mm): 60

Diametro vasca in gomma (mm): 46

Peso lordo (kg): 3,4

Dimensioni confezione: 0,385 x 0,18 x 0,585 m

MONTAGGIO, USO E MANUTENZIONE

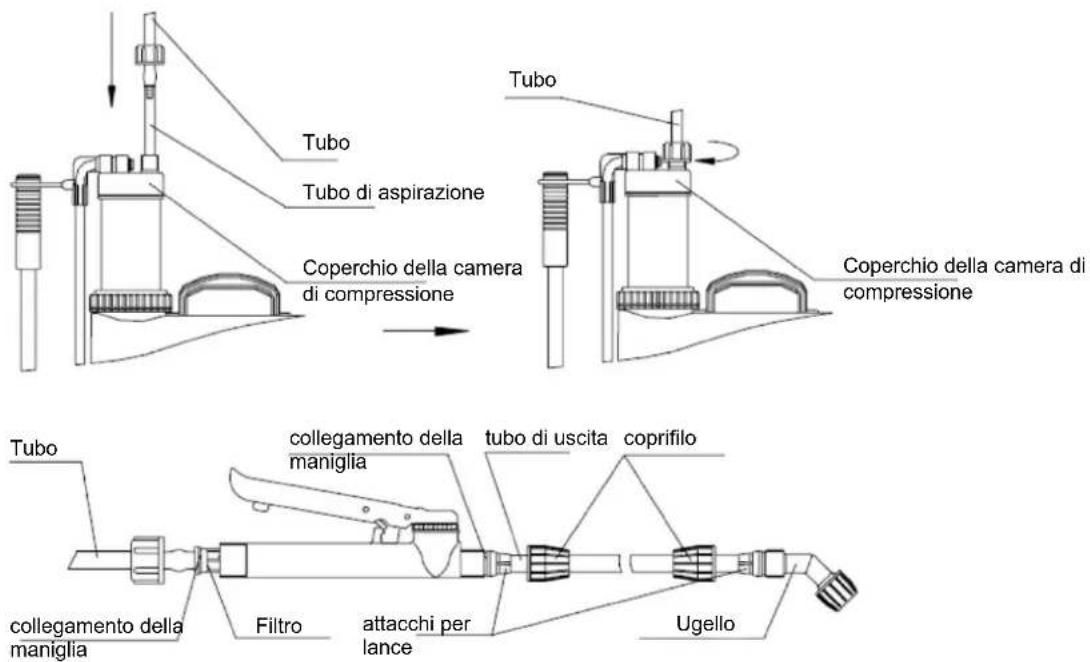

MONTAGGIO:

Tubo Tubo di aspirazione Coperchio della camera di compressione Tubo Coperchio della camera di compressione Tubo collegamento della maniglia Filtro attacchi per lance tubo di uscita coprifilo Ugello

UTILIZZO:

1) Verificare che i giunti siano stati serrati prima dell'uso.
2) Aprire il coperchio del serbatoio e versare il liquido chimico (non estrarre il filtro dal serbatoio)
3) Portare lo spruzzatore sulla schiena e mettersi al lavoro.
4) Premere la leva a bilanciere sette o nove volte per assorbire il liquido chimico e il sistema per aumentare la

pressione. Aprire l'interruttore e mantenere una certa distanza tra l'ugello e il terreno o la superficie da spruzzare.

5) Cambiare l'ugello spruzzatore o l'ugello a ventaglio in base al tipo di prodotto e all'applicazione.

MANUTENZIONE:

1) Si prega di pulire il serbatoio con acqua pulita ogni volta dopo l'uso. Se necessario, pulirlo con detersivo o bicarbonato di sodio. 2) Aggiungere un po' di olio lubrificante all'anello dell'olio nella camera d'aria per farlo funzionare bene ed evitare perdite di liquido. 3) Rimuovere il filtro e lavarlo regolarmente, utilizzando una spazzola per rimuovere eventuali detriti 4) Riporre la macchina in un luogo ombreggiato e fresco. Evitare l'usura della plastica causata dalla forte luce solare.

SELEZIONE UGELLI E ACCESSORI

Selezione

Per ogni operazione di spruzzatura è molto importante utilizzare l'ugello corretto per garantire una buona copertura con la minima quantità di prodotto.

Regolazione dell'ugello

Mettere l'ugello sulla lancia di spruzzatura e serrare bene. Assicurati che le articolazioni siano in buone condizioni. Se sono danneggiati, devono essere sostituiti; altrimenti l'ugello potrebbe perdere.

Calibrazione

Prima di utilizzare l'irrigatore deve essere calibrato con acqua. Il processo di calibrazione prevede la misurazione dei tre fattori che determinano il volume di spruzzo applicato dall'irrigatore: portata, larghezza di banda e velocità di spostamento.

1) Misurare la portata in ml al minuto (ml/min) misurando la potenza dell'irroratrice mentre si pompa per un minuto.
2) Misurare la larghezza della banda in cm spruzzando su terreno asciutto o cemento e misurando la larghezza del ventaglio di spruzzatura prodotto. È importante che l'altezza dell'ugello da terra sia la stessa durante la spruzzatura. Se nebulizzi una riga alla volta, questa sarà la distanza tra le file.
3) Misura la tua velocità di camminata in metri al minuto (m/min) misurando quanti metri percorri in un minuto. Come regola generale, un buon ritmo è considerato 1 metro al minuto.
4) Dal volume totale di irrorazione è possibile calcolare quante volte sarà necessario riempire la vasca per irrorare un ettaro o l'area che si vuole trattare.

SPRUZZATURA E DOPO SPRUZZATURA

Spray

Quando si spruzza, assicurarsi di indossare sempre i migliori dispositivi di protezione disponibili. Controlla l'etichetta del prodotto per scoprire cosa è raccomandato per i prodotti chimici che stai utilizzando.1) Indossa pantaloni lunghi,2) Maglia a maniche lunghe,3) Stivali,4) Guanti e5)PRprotezioni per gli occhi; 6) Lo spray deve sempre seguire la direzione dell'aria.

Dopo la spruzzatura

Dopo la spruzzatura, assicurarsi di pulire lo spruzzatore. Riempi a metà con acqua pulita e pompa, spruzzando per diversi minuti sull'area di coltivazione. Svuotare lo spruzzatore e ripetere con più acqua pulita. Non lasciare mai lo spruzzatore con sostanze chimiche in quanto ciò danneggerebbe guarnizioni e rondelle.

Conservare lo spruzzatore in un luogo sicuro, al riparo dalla luce solare diretta e lontano da bambini e animali. Dopo l'irrorazione, lavarsi le mani, il viso e gli indumenti, soprattutto prima di mangiare, bere o fumare. L'impianto di produzione dei pesticidi deve rispettare le istruzioni di sicurezza fornite. È vietato l'uso di fluidi di lavoro speciali.

GARANZIA

La presente garanzia copre tutti i guasti materiali o di produzione, non comprende i difetti di parti di normale usura, quali cuscinetti, spazzole, cavi, spine o accessori per la macchina, danni o difetti derivanti da abusi, incidenti o alterazioni subite; o costi di trasporto.

Si riserva il diritto di rifiutare qualsiasi reclamo in cui l'acquisto non può essere verificato o dove è evidente che il prodotto non è stato adeguatamente mantenuto. (pulizia delle fessure di ventilazione, lubrificazione, pulizia, conservazione, ecc...)

La ricevuta di acquisto deve essere conservata come prova della data di acquisto.

Lo strumento deve essere restituito al rivenditore in condizioni accettabili e pulite, nella sua scatola originale, se applicabile, accompagnato dalla prova d'acquisto.

ESCLUSIONI

La garanzia non copre:

- Usura naturale.

- Uso improprio, negligenza, incuria o mancata manutenzione.

- Difetti causati da uso improprio, danni causati da manipolazioni effettuate da personale non autorizzato da Anova o utilizzo di ricambi non originali.

- La garanzia deve essere correttamente compilata con tutte le informazioni richieste, ed accompagnata dalla fattura di acquisto.

AMBIENTE

Proteggere l'ambiente. Riciclare l'olio utilizzato da questa macchina portandolo in un centro di riciclaggio. Non versare olio/componenti chimici usati in scarichi, terreni, fiumi, laghi o mari.

Si prega di smaltire la macchina in modo ecologico. Non dobbiamo smaltire le macchine insieme ai rifiuti domestici. I suoi componenti in plastica e metallo possono essere selezionati in base alla loro natura e riciclati.

I materiali utilizzati per imballare questa macchina sono riciclabili. Si prega di non gettare l'imballaggio nei rifiuti domestici. Si prega di smaltire questi pacchetti presso un punto di raccolta rifiuti ufficiale.

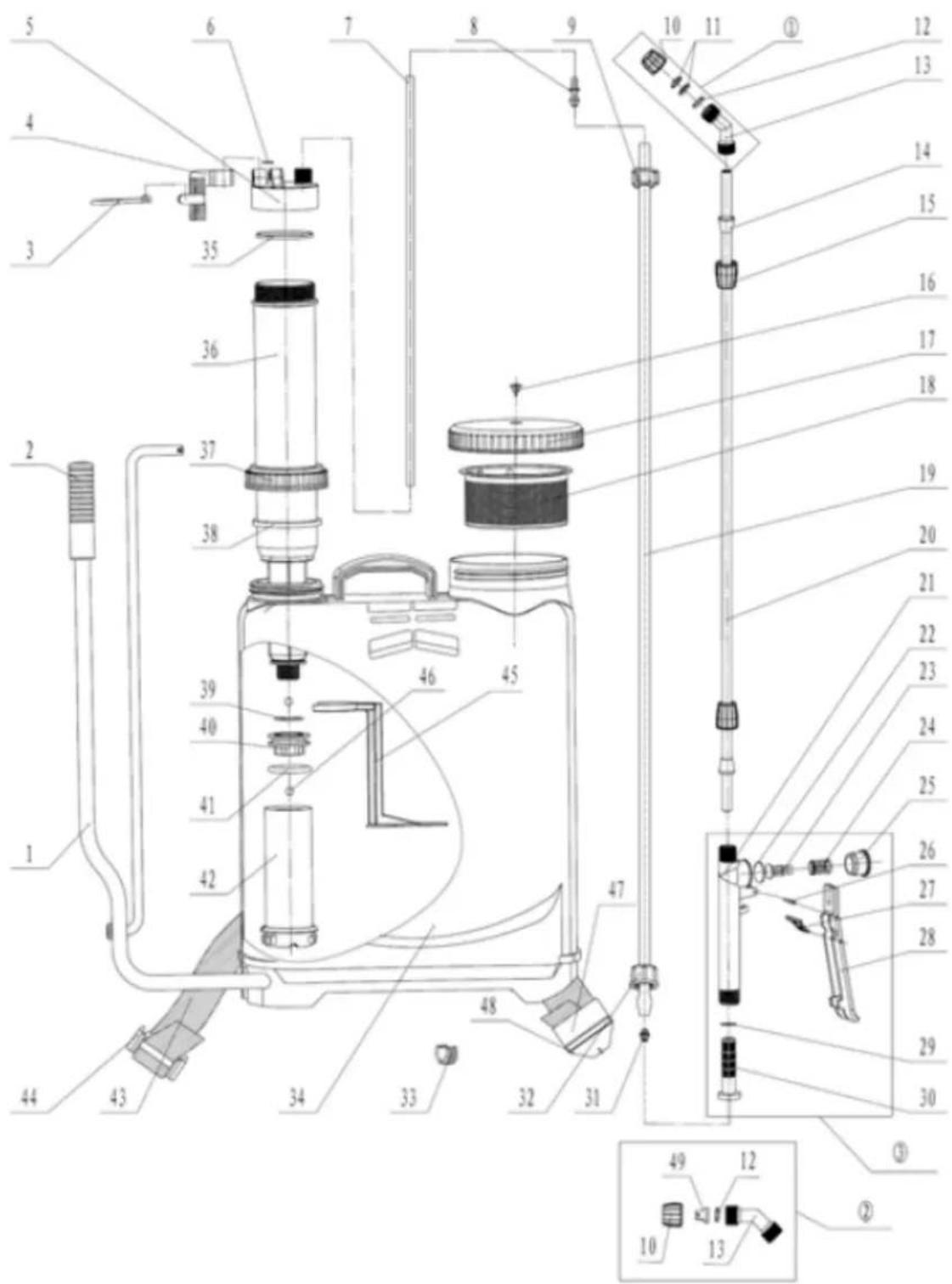

ESPLOSO

I prodotti vengono aggiornati in un processo continuo, la macchina potrebbe presentare qualche differenza rispetto all'immagine sottostante. Il marchio si riserva il diritto di apportare modifiche senza preavviso.

anova

P16
