MANUAL DE USUARIO SSR-808R-IHR Master

Manual del Usuario e Instructiones de Operación

Modelos No

SSR-808R-IHR / SSR-808G-IHR

NO operar en presencia de explosivos y/o vapores inflamables.

ADVERTENCIA

UTILICE ESTE CALENTADOR SÓLO COMO SE INDICA EN ESTE MANUAL.

CUALQUIER OTRO USO NO RECOMENDADO POR EL FABRICANTE

PUEDE CAUSAR INCENDIOS, DESCARGAS ELÉCTRICAS O LESIONES A LAS PERSONAS.

Tabla de Contenidos

Información sobre seguridad	1-2
Características y Especificaciones	3
Montaje	4-5
Operación	6
Mantenimiento	7

Guía de Solución de Problemas	8
Dibujo de Despiece de Piezas	9
Lista de Recambios	9
Garantía	10

Información Sobre Seguridad

▲ ADVERTENCIA	PUEDE INCENDIARSE O EXPLOTAR. El calefactor contiene partes que producen descargar o chispas calientes.
▲ ADVERTENCIA	RIESGO DE INCENDIO. Para evitar un posible incendio, no bloquee las entradas o escapes de aire de ninguna manera. No utilice el calefactor sobre superficies blandas, como una cama, donde las aberturas puedan llegar a bloquearse. El calefactor debe mantenerse libre de toda obstrucción. Es necesario mantener una distancia mínima de 3 pies con respecto al frente de la unidad y 12 pulgadas con respecto a los laterales.
▲ ADVERTENCIA	RIESGO DE QUEMADURAS. El calefactor está caliente mientras está encendido. Para evitar quemaduras, no toque la superficie del calefactor con la piel desnuda. Si se proporcionaron, use las asas para mover el calefactor.
▲ ADVERTENCIA	SE PUEDE SOBRECALENTAR O INCENDIAR. No coloque el calefactor detrás de una puerta.
▲ ADVERTENCIA	Para proteger contra choque eléctrico, no sumerja la unidad, el conector, ni el cable en agua ni los rocíe con líquidos.
▲ ADVERTENCIA	NO pase el cable por debajo de la alfombra. NO cubra el cable con tapetes ni cubiertas semejantes. NO pase el cable por debajo de muebles o equipos. Acomode el cable lejos del área de tráfico y de donde no provoque tropiezos.
▲ ADVERTENCIA	NO operar ningún calentador que tenga dañados el cable ni el conector. Deseche el calentador o regréselo a un taller de servicio autorizado para la revisión y/o la reparación.
▲ ADVERTENCIA	RIESGO DE DESCARGA ELÉCTRICA. Conecte la unidad solamente a tomas con conexión a tierra. No inserte ni permita que objetos extraños entren por las aberturas de ventilación o escape ya que esto puede causar una descarga eléctrica o incendio, o dañar el calefactor. Desconecte el calefactor antes de realizar cualquier trabajo de mantenimiento o cuando no lo esté utilizando. Para desconectar el calefactor, gire el control hacia abajo y luego retire la clavija de la toma de corriente.
▲ ADVERTENCIA	NUNCA CUELGUE NINGÚN OBJETO DEL CALENTADOR MONTADO.
▲ ADVERTENCIA	Es necesaria una supervisión cercana cuando cualquier aparato es utilizado por o cerca de niños.
▲ ADVERTENCIA	RESIDENTES DE CALIFORNIA: Este producto contiene sustancias químicas, incluyendo plomo, conocido en el estado de California para causar defectos de nacimiento u otros daños reproductivos. Lávarse las manos después de manipular.

Información Sobre Seguridad

ADVERTENCIA

Desconecte la energía eléctrica en el tablero del panel eléctrico (disyuntor o caja de fusibles) y bloquee o póngale una etiqueta al evitar alguien vuelva a conectar la electricidad mientras que usted el calefactor. Cuando use aparatos eléctricos, siempre debe seguir las as para reducir el riesgo de incendio, descarga eléctrica y lesiones a lo las siguientes:

panel eléctrico para evitar alguien vuelva a conectar la electricidad mientras que usted esté trabajando en el calefactor. Cuando use aparatos eléctricos, siempre debe seguir las precauciones básicas para reducir el riesgo de incendio, descarga eléctrica y lesiones a personas, incluyendo las siguientes:

ADVERTENCIA

Lea todas las instrucciones antes de

• Se necesita precaución extrema cuando cualquier calentador sea usado por niños o discapacitados.
• No lo utilice al aire libre.
• Este calefactor no está diseñado para ser usado en baños, lavaderos y otros locales similares. Nunca coloque el calefactor donde se pueda caer en una bañera u otro recipiente con agua.
• No use el calentador en ubicaciones mojadas o húmedas.
• Coloque siempre el calentador sobre una superficie estable y nivelada.
• No coloque el calefactor sobre cartón o superficies fibrosas de baja densidad.

ADVERTENCIA

¡PELIGRO DE ELECTROCUCIÓN!

– SIEMPRE use solamente la energía eléctrica (voltaje y frecuencia) especificada en la placa de modelo del calentador.
– SIEMPRE use solamente enchufes de tres patas, con conexión a tierra y cable de extensión.
– SIEMPRE desenchufe el calentador cuando no se usa.
– SIEMPRE instale el calentador para que no esté expuesto directamente a rocío de agua, lluvia, goteras o viento.

ADVERTENCIA

¡PRECAUCIÓN! CALIENTE MIENTRAS

ESTÉ EN FUNCIONAMIENTO. NO TOQUE. MANTENGA A NIÑOS, ANIMALES, ROPA Y COMBUSTIBLES LEJOS DEL CALENTADOR.

- Mantenga todos los materiales combustibles lejos de este calentador.

Separación Mínima Entre el Calentador yMateriales Combustibles
	SSR-808R-IHR S	SR-808G-IHR
Frente 3 ft.	3 ft.
Superior 1 ft.	1 ft.
Lados 1 ft.	1 ft.

Busque este ícono en todo el manual para encontrar consejos útiles sobre cómo ensamblar, usar y limpiar su Calentador Infrarrojo.

Specifications

Modelo # SSR-808R-IHR SSR-808G-IHR
Tipo de bombilla Rojo Rubí Revestida de Oro
Energía (Watts) 1,500 1,500
Energía (BTU) 5,100 5,100
Voltaje 120V~60Hz 120V~60Hz
Amperaje 12.5 12.5
Zona Calentada (Ft. ^2 ) 100 100

Las especificaciones están sujetas a cambios sin previo aviso.

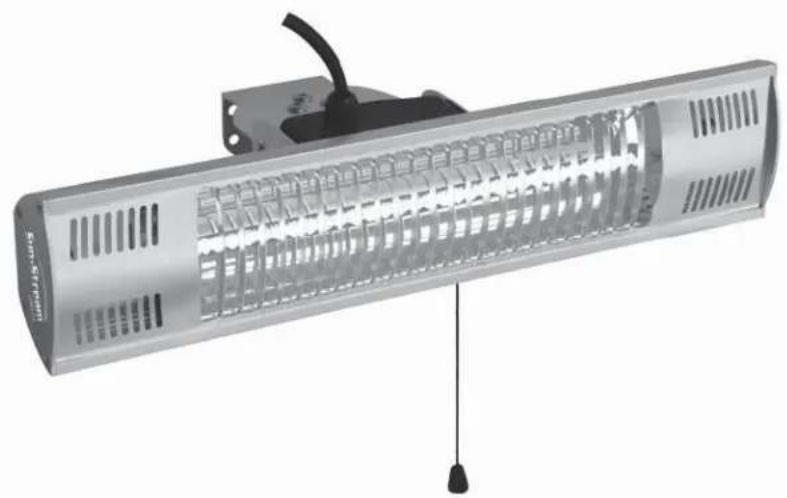

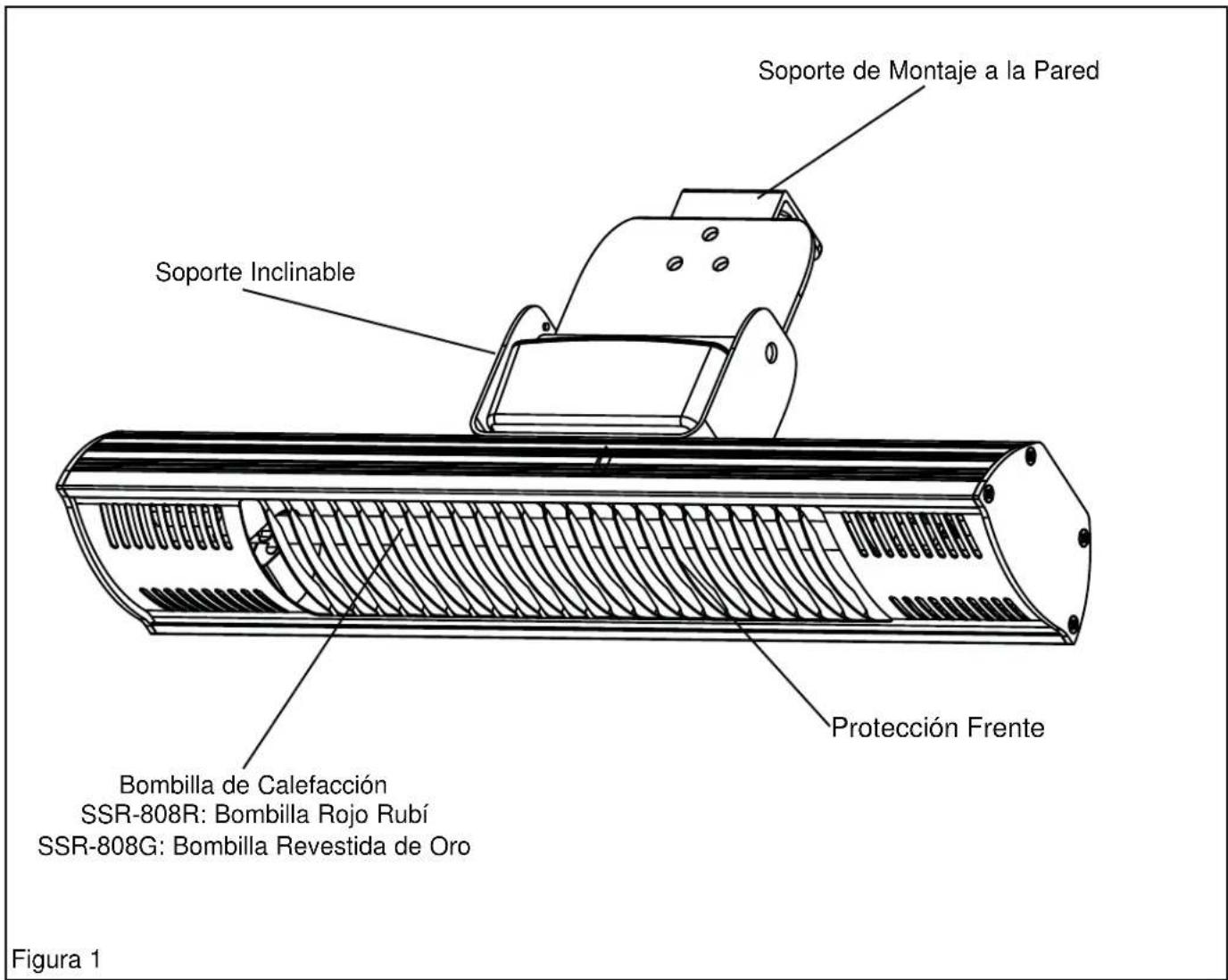

Características

Soporte de Montaje a la Pared Soporte Inclinable Protección Frente Bombilla de Calefacción SSR-808R: Bombilla Rojo Rubí SSR-808G: Bombilla Revestida de Oro Figura 1

© 2015, Pinnacle Products International, Inc. Caleñtador Infrarroja Manual del Usario

Montaje

- Retire el calentador y los materiales de embalaje de la caja de envío.

Qué Hay en la Caja

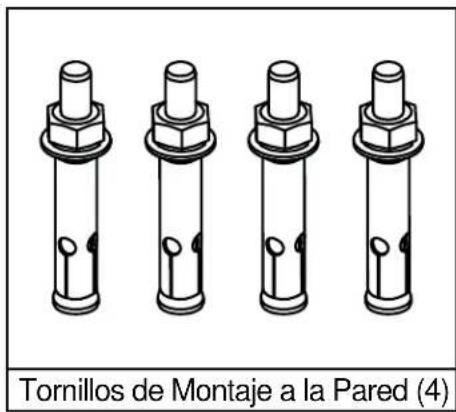

Tornillos de Montaje a la Pared (4)

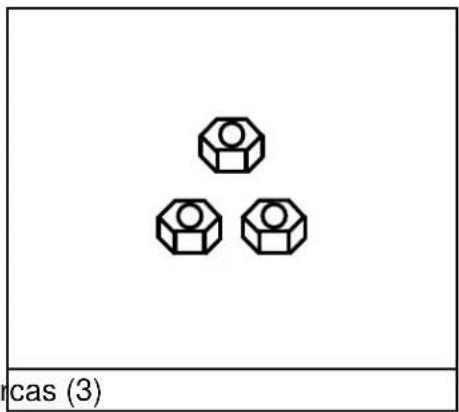

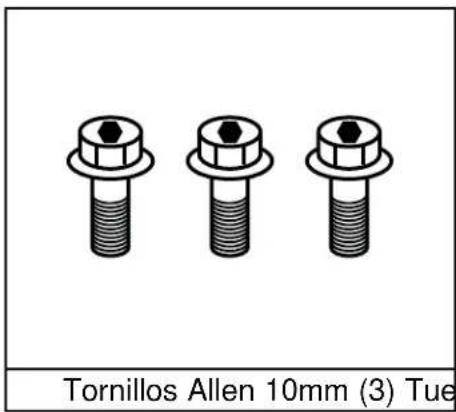

Tornillos Allen 10mm (3) Tue

cas (3)

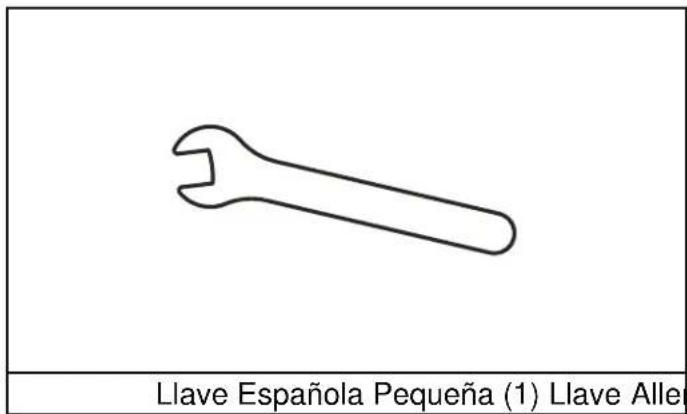

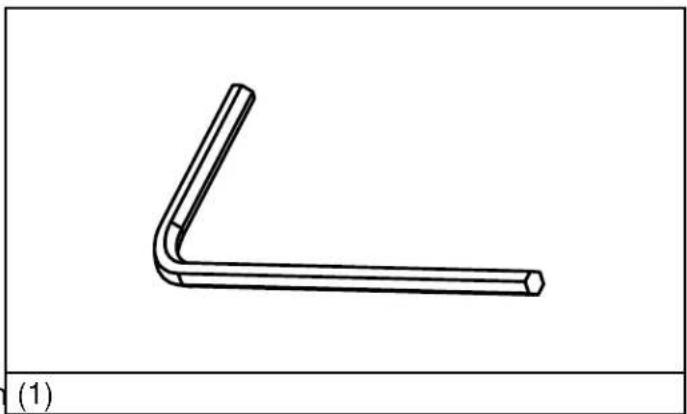

Llave Española Pequeña (1) Llave Alle

le de la Cabeza de Calefacción (1)

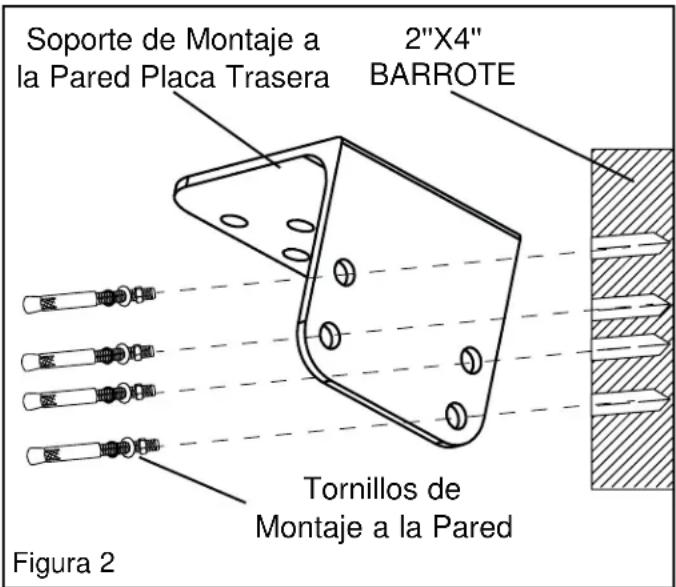

1. Sujete el soporte a un barrote de la pared como se muestra abajo usando los cuatro (4) tornillos de montaje a la pared incluidos. (Figura 2)

i Consejo: Use la placa trasera del soporte de pared como plantilla para marcar los hoyos de taladro para los tornillos de montaje.

Soporte de Montaje a la Pared Placa Trasera 2"X4" BARROTE Tornillos de Montaje a la Pared Figura 2

1. El soporte del calentador se sujeta al cuerpo del calentador.
2. Sujete el soporte del calentador al soporte de montaje a la pared por medio de los tres (3) tornillos allen de 10 mm y tres (3) tuercas.

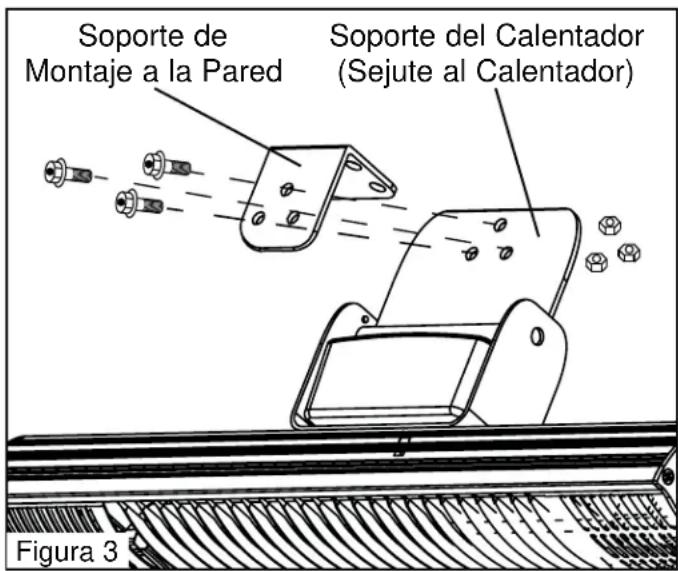

Soporte de Montaje a la Pared Soporte del Calentador (Sejute al Calentador) Figura 3

NOTA: El soporte están diseñados para soportar únicamente el peso del calentador. NO cuelgue ningún otro objeto además del calentador al soporte.

PRECAUCIÓN

El instalador DEBE asegurarse de que el

soporte de pared está sujeto a un barrote de por lo menos 2" X4" que pueda sostener 25 libras continuamente.

ADVERTENCIA

NO MONTE EL

CALENTADOR EN EL

TECHO. MONTE SOLO COMO SE DESCRIBE ARRIBA EN UN BARROTE DE PARED DE 2"X4".

Operación

Operación del Calentador:

Controles del Calentador

1. Enchufe el cable de alimentación tomacorriente de 120V AC. (Vea métodos de tierra)
2. Utilice el cable para encender o apagar el calentador.

Instrucciones de Conexión a Tierras

SSR-808R-IHR / SSR-808G-IHR:

- El calentador es para uso en 120 Voltios. El cordón tiene una clavija como se muestra en A (abajo). Se tiene disponible un adaptador como el mostrado en C para conectar las clavijas de tres patas con tierra a enchufes de dos orificios. La pestaña verde de tierra que sale del adaptador debe ser conectada a una tierra permanente tal como una caja de enchufes aterrizada adecuadamente. No debe usarse el adaptador si se cuenta con un enchufe de tres orificios con conexión a tierra.

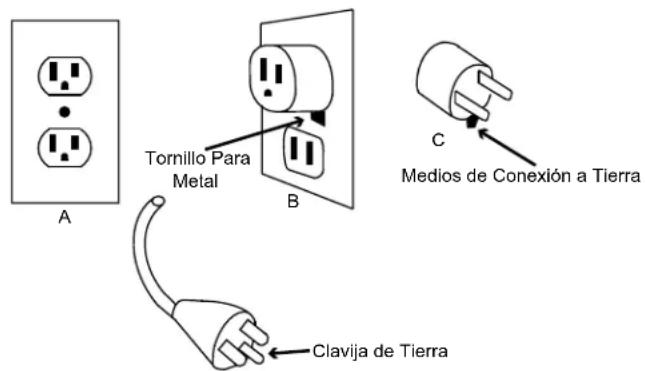

Métodos de Conexión a Tierra

A Tornillo Para Metal B C Medios de Conexión a Tierra Clavija de Tierra

Figura 4

Maintenimiento

ADVERTENCIA

SIEMPRE DESCONECTE EL CALENTADOR DEL SUMINISTRO DE ENERGÍA ANTES DE REALIZAR TAREAS DE MANTENIMIENTO.

ADVERTENCIA

¡RIESGO DE QUEMADURAS! ESTE CALENTADOR ESTÁ CALIENTE MIENTRAS OPERA. PERMITA QUE SE ENFRÍE COMPLETAMENTE ANTES MENTO O ALMACENAR.

ADVERTENCIA

Cuando arreglar o reemplazar un componente en el calentador requiere la remoción o desconexión de un dispositivo de seguridad, ese dispositivo a instalar como estaba antes de poner en funcionamiento a este calentador.

limpieza:

1. Limpie el exterior del calentador con un trapo suave húmedo.
2. Seque el exterior del calentador con un trapo suave y permita que se seque completamente antes de operar el calentador.
3. No use cepillos duros y abrasivos o esponjas ásperas para limpiar el calentador.

ADVERTENCIA

¡RIESGO DE FUEGO O EXPLOSION! No utilice

alcohol, gasolina, pulimento de muebles/ metales, ni ninguna otra sustancia inflamable para limpiar este calentador.

Consejo: Utilice aire comprimido para limpiar cualquier polvo o desechos en la erta delantera o alrededor del elemento.

1. No sumerja el calentador en agua ni ningún otro líquido para limpiar.

Almacenamiento:

Almacenamiento a Corto Plazo

1. Desconecte el calentador de la alimentación.
   NOTA: Para calentadores del uso al aire libre, no almacenar al aire libre cuando no esté en uso.

Almacenamiento a Largo Plazo

1. Desconecte el calentador de la alimentación.
2. Quite el calentador del soporte de pared.

Consejo: Deje el soporte de pared durante la temporada en que no use el ntador para facilitar su instalación.

1. Complete todos los procedimientos de limpieza.

Consejo: Conserve los materiales originales de envío para almacenar el ntador cuando no se use.

1. Envuelva el cable y el calentador en bolsas de plástico.
2. Almacene en un lugar fresco y seco.

Guía de Solución de Problemas

Problema Causa	Posible Solución
Sin energía	1. La unidad no está conectada adecuadamente.2. Fusible defectuoso.	1. Conecte la unidad a una alimentación adecuada.2. Remplace el fusible.

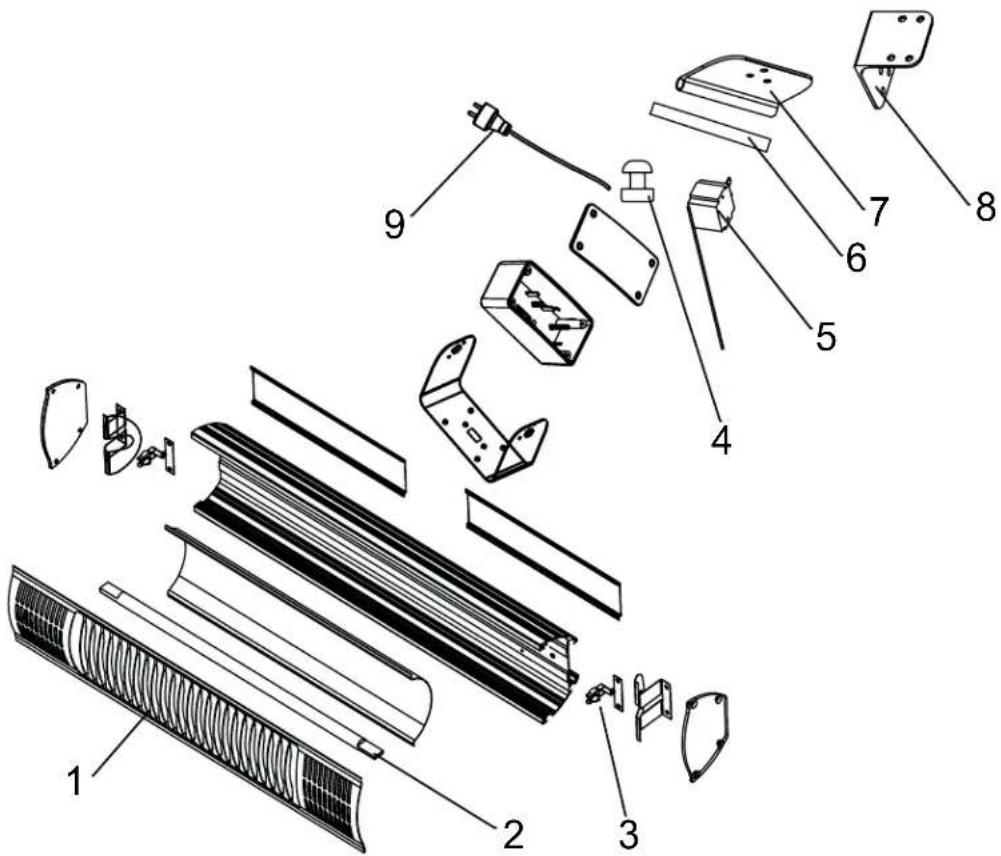

Dibujo de Despiece de Piezas

Pinanacle Products International, Inc. le garantiza exclusivamente al comprador minorista original de este calentador que no tendrá defectos de material ni mano de obra por un período de un (1) año a partir de la fecha de compra original. Este producto debe instalarse, mantenerse y operarse correctamente de acuerdo con las instrucciones suministradas.

Pinnacle Products International, Inc. requiere una prueba razonable de su fecha de compra de un minorista o distribuidor autorizado. Por lo tanto, usted debe guardar su recibo de compra, factura o el cheque canjeado de la compra original. Esta Garantía limitada se limita a la reparación o el reemplazo de piezas que se comprueben defectuosas en condiciones normales de uso y mantenimiento dentro del período de garantía, y que Pinnacle Products International, Inc. así determine a su discreción razonable.

Esta garantía no se aplica a los productos adquiridos para usar en alquiler.

Esta Garantía limitada no cubre ningún fallo ni dificultad de funcionamiento debido a un desgaste normal, accidente, abuso, mal uso, alteración, aplicación incorrecta, instalación incorrecta o un mantenimiento y servicio inadecuados realizados por usted o cualesquiera terceros. Asimismo, la garantía no cubre el incumplimiento de las revisiones de mantenimiento normales y regulares del calentador, los daños sufridos durante el transporte, los daños relacionados con insectos, aves o animales de cualquier tipo, y los daños consecuencia de las condiciones atmosféricas. Adicionalmente, la Garantía limitada no cubre daños del acabado, como ralladuras, abolladuras, cambios de color, oxidación u otros daños ocasionados por las condiciones atmosféricas después de la compra.

El comprador será responsable de todos los gastos de transportación para la devolución del producto dañado o piezas dañadas. Al recibir el artículo dañado, Pinnacle Products International, Inc. lo examinará y determinará si está defectuoso. Pinnacle Products International, Inc. reparará o reemplazará y devolverá el artículo con

porte pagado. Si Pinnacle Products International, Inc. determina que el artículo está en condición normal de funcionamiento o no defectuoso, el artículo será devuelto con flete por pagar. Esta Garantía limitada sustituye toda otra garantía expresa. Pinnacle Products International, Inc. excluye todas las garantías de los productos comprados de otros vendedores que no sean minoristas o distribuidores autorizados.

DESPUÉS DEL VENCIMIENTO DEL PERÍODO DE UN (1) A—O DE LA GARANTÍA LIMITADA. Pinnacle Products International, Inc. DESCONOCERÁ CUALESQUIERA Y TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS SIN LIMITACIONES LAS GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UNA APLICACIÓN EN PARTICULAR. ADEMÁS, Pinnacle Products International, Inc. NO ASUME NINGUNA RESPONSABILIDAD ANTE EL COMPRADOR O CUALQUIER TERCERO POR CUALESQUIERA DA—OS ESPECIALES, INDIRECTOS, PUNITIVOS, INCIDENTALES O CONSECUENTES. Pinnacle Products International, Inc. no asume ninguna responsabilidad por defectos causados por terceros. Esta Garantía limitada le otorga derechos legales específicos al comprador, y es posible que el comprador tenga otros derechos, dependiendo del lugar donde viva. Algunos Estados no permiten la exclusión ni limitación de daños especiales, menores o indirectos, ni limitaciones de la duración de la garantía; por lo que es posible que la exclusión y las limitaciones anteriores no le conciernan a usted.

Pinnacle Products International, Inc. no autoriza a ninguna persona o compañía a asumir a nombre de ella cualquier otra obligación o responsabilidad relacionada con la venta, instalación, uso, desmontaje, devolución o reemplazo de su equipo y ninguna tal representación será obligatoria para Pinnacle Products International, Inc.

Asegúrese siempre de especificar el número de modelo y el número de serie cuando presente reclamos a Pinnacle Products International, Inc. Para su comodidad, apunte esta información en el espacio provisto:

Register Your Product Online at: http://www.remingtonheater.com/Product_Registration.php

Ubicación del Serial:

Puede encontrar su número de serie en la etiqueta de clasificación de su Calentador. Por ejemplo: 14010001. Tenga su número de serie a la mano antes de llamar al servicio al cliente al 800-641-6996.

Número de Modelo:

Fecha de Compra: ____
