SSR-808R-IHR - Chauffage Master - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chauffage à infrarouge
Marque	Master
Modèles	SSR-808R-IHR / SSR-808G-IHR
Type d'ampoule	Rouge rubis (SSR-808R) ou enduite d'or (SSR-808G)
Puissance	1500 W
Puissance (BTU)	5100 BTU
Tension d'alimentation	120 V ~ 60 Hz
Intensité	12,5 A
Surface chauffée maximale	100 pi² (9,3 m²)
Type de montage	Mural sur montant de cloison 2x4 po
Commande	Cordon de traction (marche/arrêt)
Distance de sécurité avant	3 pi (0,9 m)
Distance de sécurité côtés et haut	1 pi (0,3 m)
Poids supporté par le support mural	11,34 kg (25 lb)
Mise à la terre	Oui, fiche à trois broches
Entretien	Nettoyage avec chiffon doux humide, air comprimé pour les grilles
Pièces détachées disponibles	Ampoule halogène, interrupteur, dispositif de protection, cordon d'alimentation
Garantie	1 an limitée
Utilisation	Intérieur uniquement, ne pas utiliser dans les salles de bain ou buanderies
Certifications	Conforme aux normes de sécurité en vigueur

FOIRE AUX QUESTIONS - SSR-808R-IHR Master

Comment installer le chauffage SSR-808R-IHR ?

Fixez le support mural sur un montant de cloison 2x4 po à l'aide des vis fournies. Ensuite, fixez le support de la chaufferette au support mural avec les vis et écrous. Assurez-vous que la chaufferette est bien sécurisée. Ne montez jamais au plafond.

Quelle ampoule utiliser en remplacement ?

Utilisez une ampoule halogène de 1500 W. Le modèle SSR-808R utilise une ampoule rouge rubis, le SSR-808G une ampoule enduite d'or. Remplacez par une ampoule identique.

Quelles sont les distances de sécurité à respecter ?

Maintenez un dégagement minimal de 3 pi (0,9 m) à l'avant et 1 pi (0,3 m) sur les côtés et au-dessus. Gardez les matériaux combustibles à distance.

Puis-je utiliser ce chauffage à l'extérieur ?

Non, ce chauffage est conçu pour un usage intérieur uniquement. Ne l'utilisez pas à l'extérieur, dans des endroits humides ou mouillés.

Comment nettoyer l'appareil ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux humide pour la coque extérieure, et de l'air comprimé pour les grilles de protection. N'utilisez pas de produits inflammables ou abrasifs.

Que faire si l'appareil ne chauffe pas ?

Vérifiez que l'appareil est bien branché sur une prise 120 V. Tirez le cordon de traction une fois pour allumer. Si le problème persiste, vérifiez le fusible de la prise ou remplacez l'ampoule.

Ce chauffage est-il adapté aux salles de bain ?

Non, il n'est pas destiné aux salles de bain, buanderies ou autres pièces humides. Risque de choc électrique.

Y a-t-il un arrêt automatique en cas de surchauffe ?

Le manuel ne mentionne pas de fonction d'arrêt automatique. L'appareil doit être éteint manuellement avec le cordon de traction. Respectez les distances de sécurité pour éviter la surchauffe.

Comment régler la température ?

Ce chauffage n'a pas de réglage de température. Il fonctionne à puissance fixe (1500 W) et s'allume/s'éteint via le cordon de traction.

Quelle est la garantie ?

Garantie limitée d'un an à compter de la date d'achat, couvrant les défauts de matériau et de fabrication. Conservez la preuve d'achat.

MODE D'EMPLOI SSR-808R-IHR Master

Manuel de L'utilisateur et Instructions D'utilisation

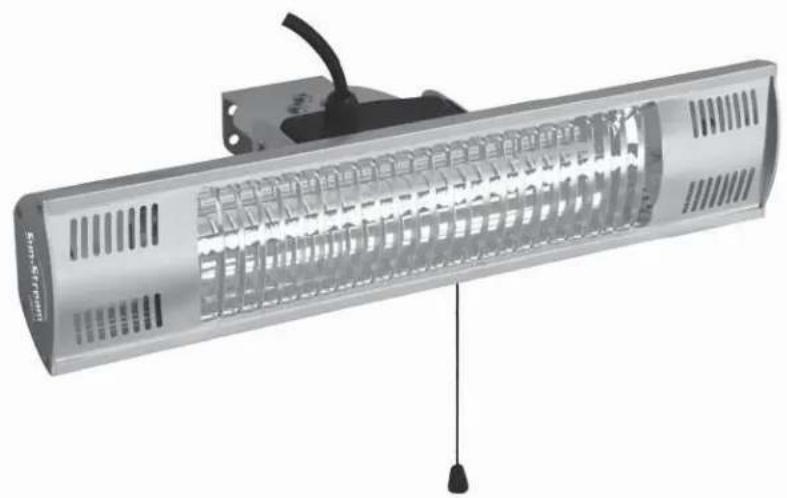

Numéros de Modèles

SSR-808R-IHR / SSR-808G-IHR

NE PAS utiliser en présence d'explosifs ou de vapeurs inflammables.

▲ AVERTISSEMENT

UTILISER CET APPAREIL UNIQUEMENT COMME DÉCRIT DANS CE MANUEL. TOUTE AUTRE UTILISATION NON RECOMMANDÉE PAR LE

FABRICANT PEUT PROVOQUER UN INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURE.

Table des Matières

Informations sur la Sécurité	1-2
Caractéristiques	3
Montage	4-5
Fonctionnement	6
Entretien	7

Dépannage	8
Vue Éclatée des Pièces	9
Liste des Pièces	9
Garantie	10

Informations sur la Sécurité

⚠ AVERTISSEMENT	UN INCENDIE OU UNE EXPLOSION PEUVENT SE PRODUIRE! L'appareil de chauffage possède des éléments qui provoquent des arcs électriques ou des étincelles à l'intérieure. Ne l'utilisez pas dans des endroits où de l'essence, de la peinture, ou des liquides inflammables sont utilisés ou entreposés.
⚠ AVERTISSEMENT	RISQUE D'INCENDIE. Pour empêcher un incendie, ne bloquez pas les prises ou sorties d'air de quelque manière que ce soit. Ne l'utilisez pas sur les surfaces molles, tel qu'un lit où les ouvertures peuvent être obstruées. L'appareil de chauffage doit être tenu à distance de toutes obstructions. Maintenez un minimum d'un mètre de dégagement vers l'avant et de 30 cm sur les côtés. Les appareils de chauffage doivent être gardés propre de peluche, de poussière et de débris
⚠ AVERTISSEMENT	DANGER DE BRÛLURES. Cet appareil de chauffage est chaud quand il est en fonctionnement. Pour éviter les brûlures, ne laissez pas votre peau nue toucher les surfaces chaudes. Si disponibles, utilisez les poignées de protection pour déplacer l'appareil de chauffage.
⚠ AVERTISSEMENT	UNE SURCHAUFFE OU UN INCENDIE PEUVENT SE PRODUIRE. Ne placez pas l'appareil de chauffage derrière des portes
⚠ AVERTISSEMENT	Afin d'éviter tout risque de choc électrique, ne pas immerger l'appareil, la fiche ou le cordon dans l'eau ou vaporiser avec des liquides.
⚠ AVERTISSEMENT	NE PAS faire passer le cordon sous la moquette. NE PAS couvrir le cordon avec des carpettes, des tapis de corridor ou des revêtements semblables. NE PAS acheminer le cordon sous le mobilier ou les appareils électroménagers. Faire passer le cordon à l'écart des endroits très passants et de manière à ce qu'il ne présente pas un risque de trébuchement.
⚠ AVERTISSEMENT	NE PAS utiliser la chaufferette si le cordon ou la fiche est endommagé. Jeter la chaufferette ou la retourner dans un centre de service autorisé pour la faire vérifier ou réparer.
⚠ AVERTISSEMENT	RISQUE DE CHOC ÉLECTRIQUE. Brancher uniquement à une prise de courant correctement mise à la masse. Ne pas insérer ou permettre l'insertion de corps étrangers dans des prises d'air de ventilation ou des bouches d'évacuation de l'air, car cela risquerait de causer un choc électrique ou un incendie, ou encore d'endommager la chaufferette. Débrancher la chaufferette avant d'effectuer tout entretien ou lorsqu'elle n'est pas utilisée; pour débrancher la chaufferette, tourner la commande à la température la plus basse, puis retirer la fiche de la prise.
⚠ AVERTISSEMENT	NE JAMAIS SUSPENDRE D'OBJETS À LA CHAUFFERETTE INSTALLÉE.
⚠ AVERTISSEMENT	Une supervision étroite est nécessaire lorsqu'un appareil est utilisé par un enfant ou à proximité d'un enfant.
⚠ AVERTISSEMENT	RÉSIDENTS DE LA CALIFORNIE: Ce produit contient des produits chimiques, dont le plomb, connue à l'État de Californie pour causer des malformations congénitales ou d'autres troubles de la reproduction.Se laver les mains après manipulation.

© 2015, Pinnacle Products International, Inc. Manuel de L'utilisateur Chauffage à Infrarouge

Informations sur la Sécurité

⚠AVERTISSEMENT Tournez l'alimentation électrique sur la position arrêt au tableau électrique (disjoncteur ou boîte à fusibles) et verrouillez ou étiquetez la porte du tableau électrique pour empêcher quiconque de remettre l'alimentation en marche pendant que vous travaillez sur l'appareil de chauffage. Lors de l'utilisation des appareils électriques, les précautions les plus élémentaires doivent toujours être suivies pour réduire le risque d'incendie, de décharges électriques et de blessures aux personnes, y compris les précautions suivantes.

⚠AVERTISSEMENT Lisez toutes les instructions avant d'utiliser cet appareil de chauffage.

• Une extrême prudence est nécessaire lorsqu'un appareil est utilisé par ou à proximité d'enfants ou de personnes handicapées.
  – N'utilisez pas à l'extérieur.
• Cet appareil de chauffage n'est pas destiné à un usage dans les salles de bains, les buanderies ou des emplacements en intérieur similaires. Ne placez jamais l'appareil de chauffage là où il peut tomber dans une baignoire ou dans tout autre récipient rempli d'eau.
  – N'utilisez pas le radiateur dans des endroits humides ou mouillés.
• Placez toujours le radiateur sur une surface plane et stable.
• Ne placez pas l'appareil de chauffage contre des surfaces de papier peint ou de panneau de fibre à faible densité.

▲ AVERTISSEMENT RISQUE DE CHOC ÉLETRIQUE!

• TOUJOURS utiliser uniquement l'alimentation électrique (tension et fréquence) indiquée sur la plaque signalétique de l'appareil de chauffage.
• TOUJOURS utiliser seulement des prises ou des rallonges à trois broches et avec mise à la terre.
• TOUJOURS débrancher l'appareil de chauffage lorsqu'il n'est pas en service.
• TOUJOURS installer l'appareil dans un endroit où il n'est pas directement exposé au vent, à la pluie, aux gouttes ou aux éclaboussures d'eau.

▲ AVERTISSEMENT MISE EN GARDE! CHAUD DURANT L'OPÉRATION. NE PAS TOUCHER.GARDER HORS DE LA PORTÉE DES ENFANTS ET DES ANIMAUX ET À L'ÉCART DES VÊTEMENTS OU DE TOUT MATÉRIAU COMBUSTIBLE.

- Garder tous les matériaux combustibles à l'écart de cet appareil de chauffage.

Dégagement Minimal Par Rapport Aux Combustibles
	SSR-808R-IHR S	SR-808G-IHR
Avant	3 ft. 3 ft.
Haut	1 ft. 1 ft.
Côtés	1 ft. 1 ft.

i Recherchez cette icône dans le manuel pour des conseils utiles sur la façon d'assembler, d'utiliser et de nettoyer votre appareil de Chauffage à Infrarouge.

Caractéristiques

Modèle # SSR-808R-IHR SSR-808G-IHR
Type D'ampoule Ampoule	Rouge Rubis Ampoule Enduite	D'or
Puissance (Watts) 1,500	1,500
Puissance (BTU) 5,100	5,100
Puissance 120V~60Hz	120V~60Hz
Ampères 12.5 12.5
Surface Chauffée (Ft. ^2 ) 100	100

Spécifications sujettes à modification sans préavis.

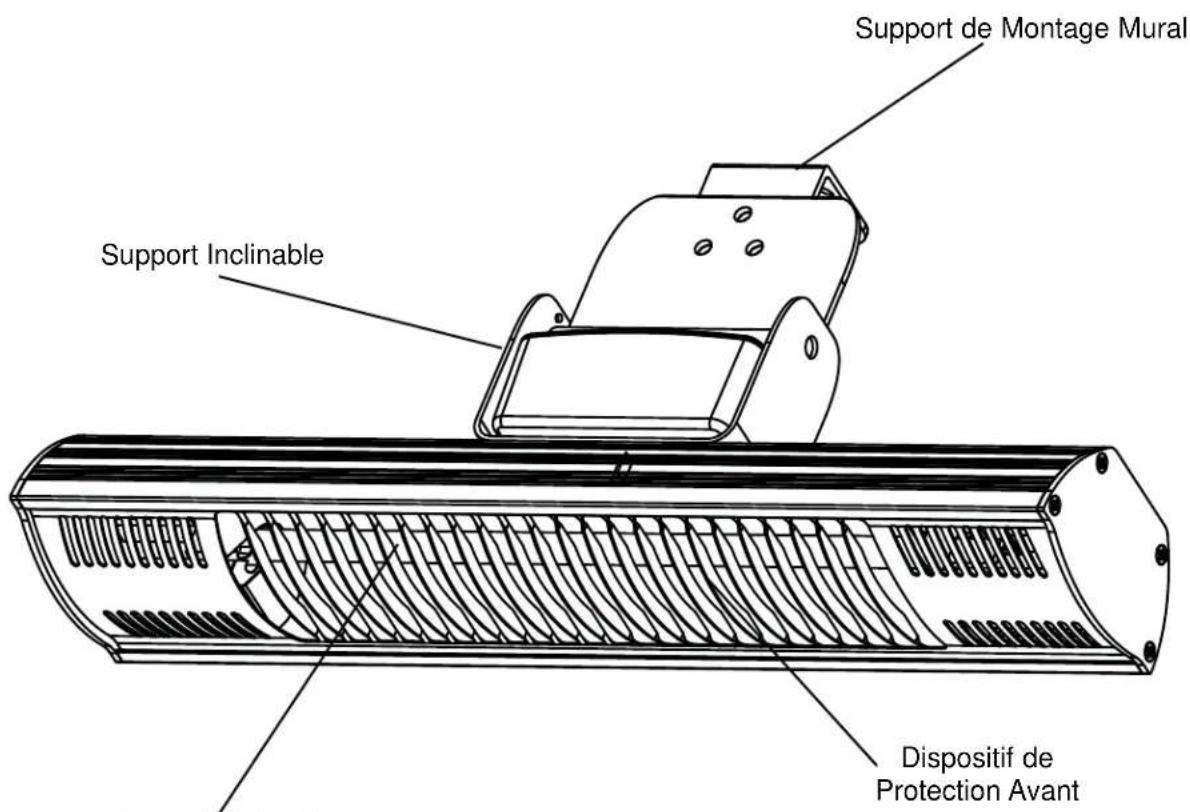

Ampoule Chauffante SSR-808R: Ruby Red Bulb SSR-808G: Ampoule Enduite D'or

Figure 1

Montage

- Retirez l'appareil et tout le matériel d'emballage du carton.

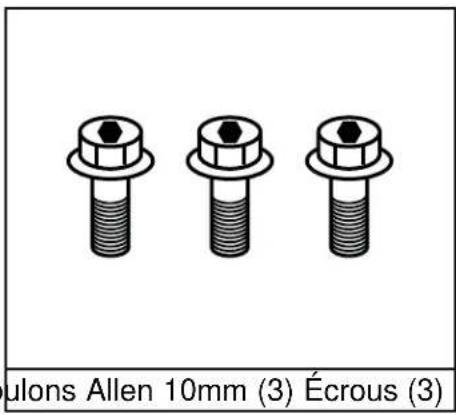

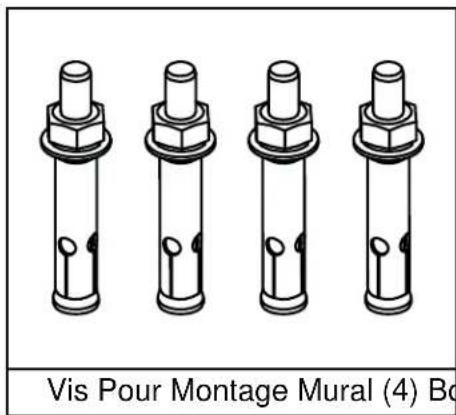

Contenu de la Boîte

Pièces Manquantes? Composez le 800-641-6996 Pour Obtenir de L'aide

Montage

Montage:

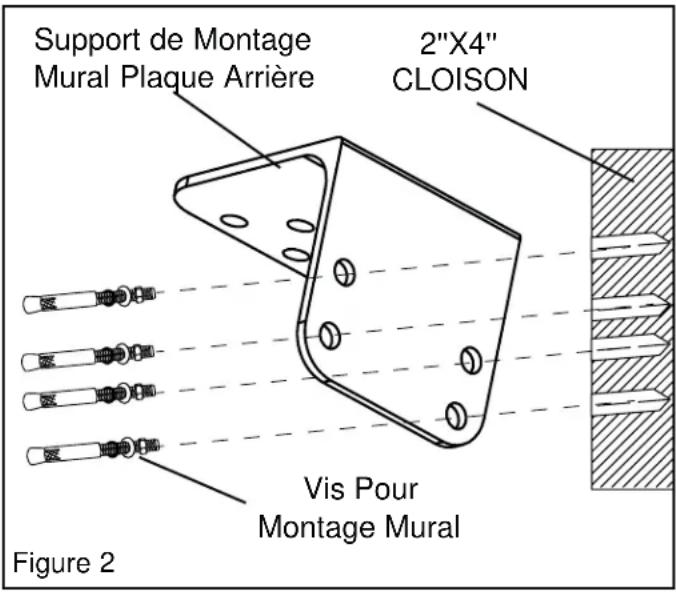

Montage Mural Suspendu

1. Fixer le support de montage à un montant de cloison tel qu'illustré ci-dessous à l'aide de quatre (4) vis de montage mural incluses. (Figure 2)

i Conseil: Utiliser la plaque arrière du support de montage mural comme modèle pour percer les avant-trous pour les vis de montage.

⚠ PRÉCAUTION L'installateur DOIT s'assurer que le support de montage mural est fixé à un MONTANT de cloison de 2 x 4 po qui peut supporter continuellement 11,34 kg (25 lb).

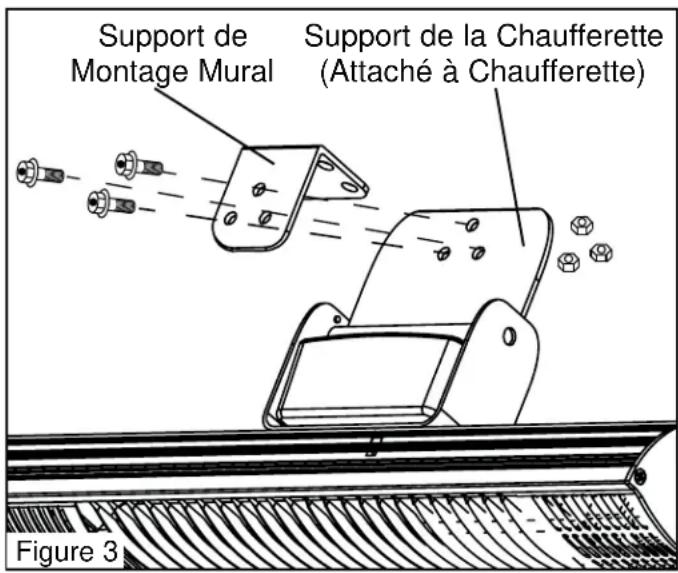

Fixer la Chaufferette au Montage Mural

1. Le support de la chaufferette est fixé au corps chauffant.
2. Fixer le support de la chaufferette au support de montage mural à l'aide de trois (3) vis de 10 mm et de trois (3) écrous. (Figure 3)

REMARQUE: Le support de montage et le poteau sont conçus pour soutenir le poids de la chaufferette seulement. NE PAS suspendre d'objets autres que la chaufferette sur le support de montage.

▲AVERTISSEMENT NE PAS MONTER LA CHAUFFERETTE AU PLAFOND. MONTER UNIQUEMENT DE LA MANIÈRE DÉCRITE CI-DESSUS SUR UN MONTANT DE CLOISON DE 2 X 4 PO.

Fonctionnement

Fonctionnement de la Chaufferette:

Commandes de la Chaufferette

1. Brancher le cordon d'alimentation dans une prise de courant C.A. de 120 V. (Voir les méthodes de mise à la masse)
2. Utiliser le cordon de traction pour mettre la chaufferette sous tension et hors tension. (Voir le tableau ci-dessous.)

Commande à Cordon de Traction

Tirer 1Fois Et l'élément chauffant s'allume

Tirer 2 Fois Éteindre l'élément chauffant

Instructions de Mise à la Terre

SSR-808R-IHR / SSR-808G-IHR:

- Cet appareil de chauffage fonctionne sur 120 volts. Le cordon possède une fiche, comme illustré en A (ci-dessous). Un adaptateur, comme illustré en C, est disponible pour le raccordement de fiches à trois broches y compris une de terre dans des prises à deux trous. La patte de mise à la terre verte sortant de l'adaptateur doit être raccordée à une mise à la terre permanente comme, par exemple, une boîte de sortie correctement mise à la terre. L'adaptateur ne doit pas être utilisé si une prise à trois fentes de mise à la terre est disponible.

Entretien

▲AVERTISSEMENT

TOUJOURS DÉBRANCHER LE VENTILATEUR AVANT D'EN FAIRE L'ENTRETIEN.

▲ AVERTISSEMENT

RISQUE DE BRÛLURES! CETTE CHAUFFERETTE EST CHAUDE DURANT LE FONCTIONNEMENT. LAISSER COMPLÈTEMENT EFFECTUER L'ENTRETIEN OU L'ENTREPOSAGE.

▲AVERTISSEMENT

Lorsque des réparations ou le remplACEMENT d'un composant exigent le retrait ou le débranchement d'un dispositif de sécurité, ce dispositif ebranché ou réinstallé avant d'utiliser ce ventilateur.

Nettoyage:

1. Nettoyer la coquille extérieure de la chaufferette avec un chiffon doux humide.
2. Assécher la coquille extérieure de la chaufferette avec un chiffon doux et laisser sécher complètement avant l'utilisation.
3. Ne pas utiliser d'abrasifs, de brosses dures ou de tampons à récurer pour nettoyer la chaufferette.

▲ AVERTISSEMENT

RISQUE D'INCENDIE OU D'EXPLOSION! Ne

pas utiliser d'alcool, d'essence, de cire pour meubles ou métal ou toute autre substance inflammable pour nettoyer cette chaufferette.

i Conseil: Utiliser de l'air comprimé pour nettoyer la saleté ou les débris du dispositif de protection avant ou autour de l'ampoule.

1. Ne pas immerger la chaufferette dans l'eau ou tout autre liquide pour la nettoyer.

Nettoyage:

Entreposage à Court Terme

1. Débrancher la chaufferette de l'alimentation électrique.

REMARQUE : dans le cas des chaufferettes utilisées à l'extérieur, ne pas entreposer à l'extérieur lorsqu'elles ne sont pas utilisées.

Long Term Storage

1. Débrancher la chaufferette de l'alimentation électrique.
2. Enlever la chaufferette du montage.

i Conseil: laisser le support de montage mural suspendu durant la saison morte pour une installation facile lorsque la chaufferette est sortie de l'entreposage.

1. Effectuer toutes les procédures de nettoyage.
2. Enrouler le cordon et la chaufferette dans des sacs-ballots en plastique.
3. Garder dans un endroit sec et frais.

i Conseil: conserver le matériel d'expédition d'origine pour entreposer le ventilateur durant la saison morte.

Dépannage

Probléme Causes	Possibles Solution
Aucune alimentation électrique	1. L'appareil n'est pas correctement branché.2. Defective fuse.	1. Brancher l'appareil à une alimentation électrique appropriée.2. Remplacer le fusible.

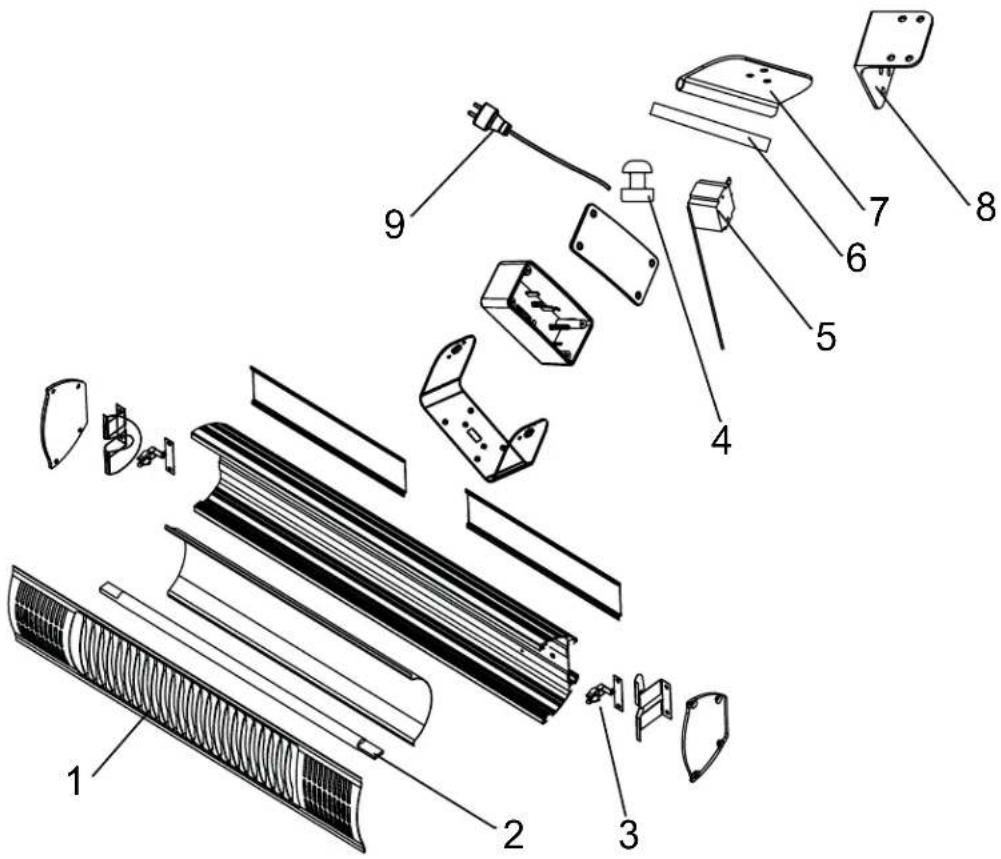

Vue Éclatée des Pièces

Item # Description
1 Dispositif de Protection
2 Ampoule Halogène
3 Clip de lampe
4 Connecteur
5 Interrupteur d'alimentation
6 Poteau vissable
7 Plaque de support de la chaufferette
8 Support de montage mural
9 Cordon D'Alimentation

GARANTIE LIMITÉE

Pinnacle Products International, Inc. garantit à l'acheteur au détail d'origine seulement que ce radiateur sera exempt de défauts de matériau et de fabrication pendant une période d'un (1) an à compter de la date de l'achat initiale. Ce produit doit être installé, entretenu et utilisé correctement, en conformité avec les instructions fournies.

Pinnacle Products International, Inc. exige une preuve raisonnable de la date d'achat chez un détaillant ou un distributeur agréé. Il faut donc conserver le ticket de caisse, la facture ou le chèque payé pour l'achat d'origine. Cette garantie limitée couvre uniquement la réparation ou le remplacement des pièces jugées défectueuses dans des conditions d'utilisation et d'entretien normales pendant la période de garantie et Pinnacle Products International, Inc. se réserve le droit de déterminer ceci à sa seule discrétion.

Cette garantie ne s'applique pas à des produits achetés à des fins de location.

Cette garantie limitée ne couvre aucune défaillance ou difficulté d'utilisation résultant d'une usure normale, d'un accident, d'un usage abusif ou incorrect, d'une modification, d'un usage impropre, d'une installation incorrecte ou encore d'une réparation ou d'un entretien incorrects par l'utilisateur ou un tiers. Le fait de négliger d'effectuer l'entretien normal et de routine de ce radiateur, les dommages causés lors de l'expédition ou liés à des insectes, oiseaux ou autres animaux ou encore à tout dommage résultant des conditions météorologiques ne sont pas couverts par cette garantie. En outre, cette garantie limitée ne couvre par les dommages au fini, comme les égratignures, les traces de coups, la décoloration, la rouille ou d'autres dommages résultant des conditions météorologiques, et survenus après l'achat.

Tous les frais de transport pour le retour de produits ou de pièces endommagés sont à la charge de l'acheteur. Sur réception de l'article endommagé, Pinnacle Products International, Inc. examinera l'article en question et déterminera s'il est défectueux. Pinnacle Products International, Inc. réparera ou remplacera et retournera l'article en port payé.

Si Pinnacle Products International, Inc. détermine que l'article est dans un état d'utilisation normale, ou n'est pas défectueux, il sera retourné en port dû. Cette garantie limitée se substitue à toute autre garantie expresse. Pinnacle Products International, Inc. renonce à toute garantie de produits achetés auprès de vendeurs autres que des détaillants ou distributeurs agréés.

CETTE GARANTIE EXPRESSE EXPIRE APRÈS UNE PÉRIODE D'UN (1) AN, Pinnacle Products International, Inc. RÉNONCE À TOUTE GARANTIE TACITE INCLUANT, ENTRE AUTRES, TOUTE GARANTIE TACITE DE QUALITÉ MARCHANDE ET D'ADAPTATION À UN USAGE PARTICULIER. EN OUTRE, Pinnacle Products International, Inc. N'EST AUCUNEMENT RESPONSABLE ENVERS L'ACHETEUR NI ENVERS TOUT TIERS POUR UN QUELCONQUE DOMMAGE PARTICULIER, INDIRECT, PUNITIF, ACCESSOIRE OU FORTUIT. Pinnacle Products International, Inc. n'assume aucune responsabilité pour un quelconque défaut causé par des tiers. Cette garantie limitée donne à l'acheteur des droits légaux spécifiques ; un acheteur pourrait jouir d'autres droits suivant le lieu où il réside. Certaines Provinces ne permettent pas l'exclusion ou la limitation des dommages spéciaux, accessoires ou indirects ni une limitation de la durée d'une garantie ; les limitations ci-dessus pourraient donc ne pas s'appliquer à l'acheteur.

Pinnacle Products International, Inc. n'autorise aucune personne ni entreprise à assumer en son nom une autre obligation ou responsabilité quelconque liée à la vente, à l'installation, à l'utilisation, à l'enlèvement, au retour ou au remplacement de ses appareils et aucune représentation de cette nature ne lie en quelque manière que ce soit Pinnacle Products International, Inc.

Toujours veiller à préciser les numéros de modèle et de série lors de toute réclamation auprès de Pinnacle Products International, Inc. Pour ce faire, utiliser l'espace prévu ci-dessous à cet effet pour noter ces informations.

Register Your Product Online at: http://www.remingtonheater.com/Product_Registration.php

Repérage du Numéro de Série:

Votre numéro de série se trouve sur l'étiquette signalétique de l'appareil de chauffage. Par exemple : 14010001. Ayez votre numéro de série sous la main avant d'appeler le service clientèle au 800-641-6996.

No de Modèle:

No de Série: ____

Date de L'achat: ____
