Tipo de producto	Bicicleta de interior (entrenador de bicicleta de interior)
Marca	Horizon Fitness
Modelo	Elite U7
Alimentación	Red eléctrica mediante cable de alimentación
Pantalla	Pantalla LCD que muestra tiempo, distancia, velocidad, calorías, revoluciones/minuto, vatios, nivel, vueltas, frecuencia cardíaca
Resistencia	Ajustable electrónicamente con teclas + y -, múltiples niveles, teclas rápidas de resistencia
Programas de entrenamiento	Manual, Distancia (5 km a 20 millas), Calorías (100 a 900 cal), Rendimiento (intervalos, potencia constante, FC objetivo, %FC objetivo), Programas personalizados (Personalizado 1 y 2)
Conectividad	Wi-Fi integrado, conexión Passport (Virtual Active), puerto USB, entrada de audio, salida de auriculares, altavoces
Ventilador	Ventilador de acondicionamiento personal con ajustes bajo, medio, alto
Soporte multimedia	Soporte para revista/libro, compartimento para teléfono/reproductor multimedia
Frecuencia cardíaca	Manos detectan FC (contacto manual) + compatible con banda inalámbrica
Usuarios	Hasta 4 perfiles de usuario con cuenta xID
Modo de ahorro de energía	Modo de reposo después de 15 minutos de inactividad (configurable)
Ajustes	Asiento ajustable, nivelación de la bicicleta, fácil desplazamiento
Mantenimiento	Limpiar la consola con un paño suave, retirar la película protectora de la pantalla

Preguntas frecuentes - Elite U7 Horizon Fitness

¿Cómo iniciar una sesión de entrenamiento rápidamente?

Simplemente presione la tecla Iniciar/Pausa (▶II) para iniciar un entrenamiento rápido. La resistencia comienza en el nivel 1.

¿Cómo conectar la bicicleta al Wi-Fi?

Mantenga presionada la tecla Wi-Fi (M) durante 3 a 5 segundos hasta que aparezca 'ACTIVATED'. En su computadora, seleccione la red que corresponde al nombre del modelo, luego conéctese a su red Wi-Fi.

¿Cómo usar los programas de distancia?

Seleccione el programa DISTANCE en la consola. Elija entre 10 distancias preestablecidas (5 km, 5 millas, etc.). Ajuste la resistencia inicial y presione Iniciar.

¿Qué hacer si no se muestra la frecuencia cardíaca?

Asegúrese de tener ambas manos en las empuñaduras que detectan la FC. Si usa una banda, verifique que esté bien colocada. La FC se muestra cuando se establece el contacto.

¿Cómo crear una cuenta xID?

Vaya a www.viafitness.com, seleccione CONNECT YOUR EQUIPMENT y siga las instrucciones para crear su cuenta xID con un número de 10 a 14 dígitos.

¿Puedo conectar mis auriculares?

Sí, conecte sus auriculares en el conector SALIDA DE AUDIO/TOMA PARA AURICULARES (P) ubicado en la consola. El sonido de los altavoces se silenciará.

¿Cómo ajustar el volumen de la música?

Ingrese al modo ingeniero manteniendo presionadas las teclas +∞ y ∞ durante 3 a 5 segundos. Navegue hasta 'ENCG', presione √, luego ajuste el volumen con las teclas +. Salga manteniendo presionado √.

¿Qué hacer si la pantalla permanece en modo de espera?

El modo Energy Saver puede estar activado. Para desactivarlo, acceda al menú de ingeniería (teclas - y - presionadas 3-5 segundos), navegue hasta 'FUNCIÓN DE CONMUTACIÓN', seleccione 'ENERGY SAVE OFF'.

¿Cómo sincronizar la consola con un reproductor Passport?

Use las flechas del control remoto Passport para llegar a la pantalla de ajuste, luego siga las instrucciones presionando la tecla Entrar (☑) de la consola. Aparecerá el mensaje de éxito.

¿Cómo limpiar y mantener la bicicleta?

Limpie la consola y las superficies con un paño suave y seco. Evite productos abrasivos. Asegúrese de que las ranuras de ventilación no estén obstruidas. Guarde el aparato en un lugar seco.

MANUAL DE USUARIO Elite U7 Horizon Fitness

Esta sección explica como utilizar la consulta y la pregarración de la bicicleta estacionará

La sección de FUNCIONAMIENTO BÁSICO en la GUÍA DEL USUARIO DE LA DICICLETA ESTACIONARIA contiene instrucciones para lo siguiente:

• UBICACIÓN DE SU BICICLETA ESTACIONARIA
• AJUSTE DEL ASIENTO
• PARA MOVER LA BICICLETA ESTACIONARIA
• PARA NIVELAR LA BICICLETA ESTACIÓNARIA
• PARA USAR LA FUNCIÓN RITMO CARDIACO

- INSTRUCCIONES DE CONEXIÓN ELECTRICA Y DE CONEXIÓN A TIERRA

HORIZON 136 1342 100 97 10 167 M A H G B E D Q R L J J C F O K P N

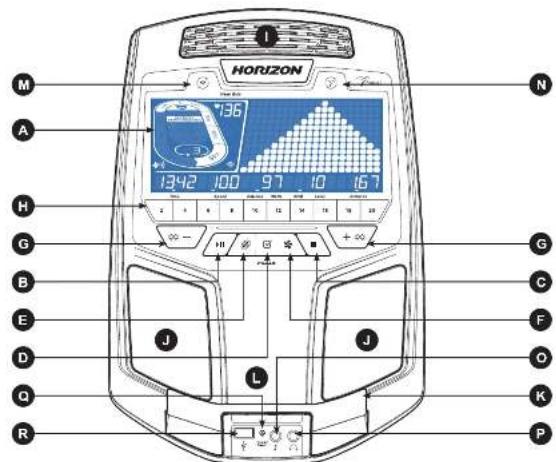

lota. La consola liene una delgada cubierta protectora de plástico que debe quitarse antes de usar.

A) VENTANA DE INDICADORES EN PANTALLA DE LCD: Tiempo, distancia, velocidad, calorías, RPM, vatos, resistencia, vueltas y ritmo cardíaco.
B) (TECLA INICIO/PAUSA): Oprimalas para comenzar la sesión de ejercicio y para pausada.
C) ■ (TECLA DETENCIÓN): Oprimala para detener su sesión de ejercicio. Mantengala presionada para reiniciar la consela
D) ☑ (TECLA ENTRAR): Oprimals para confirmar la selección durante la configuración del programa. Manténgala presionada para remiciar la consola.
E) ☑ (CAMBIAR PANTALLA): Oprima esta tecla para cambiar la información en la pantalla durante la sesión de ejercicio.
F) (SECLA VENTILADOR): Oprimala para encender o apagar el ventilador.
G) TECLAS DE RESISTENCIA ☐: Oprimalas para ajustar el nivel de resistencia
H) TECLAS RÁPIDAS DE RESISTENCIA: Se utilizan para alcanzar el nivel de resistencia deseada con mayor rapidez.
I) VENTILADOR: Ventilador personal para la sesión de ejercicio
J) ALTAVOCES: Reproduce música a través de los altavoces cuando están conectados al reproductor.
K) ESTANTE DE LECTURA: Se usa para colocar material de lectura.
L) BOLSILLO PARA TELÉFONO/REPRODUCTOR: Sostiene el teléfono a el reproductor.
M) CONEXIÓN DE WI-FI Y SINCRONIZACIÓN: Oprima esta tecla para reiniciar y conectar a su conexión inatámbrica de internet. Vesa la página 8 para obtener más información.
N) CONEXIÓN Y SINCRONIZACIÓN DE PASSPORT: Oprima esta tecla para reiniciar y conectar su Passport box para la programación de Virtual Active.
O) ENCHUFE DE ENTRADA DE AUDIO: Conecte su reproductor a la consola con el cable adaptador de audio provislo.
P) ENCHUFE DE SALIDA DE AUDIO/AURICULAR: Enchufe sus auriculares en la consola para usarlos en lugar de los altavoces de la consola.
Q) LUZ DE AHORRO DE ENERGÍA. Indica si la máquina esla en el modo Energy Saver (ahorro de energía).
R) PUERTO USB: Se usa para actualizaciones de software o para cargar dispositivos de menos de 1 amperio.

3332

9414 450PM

H2'4_03_Ele_R7_Jr_Pev1_Sinsol 34:55:24:14 4:59 PM

VENTANA DE INDICADORES EN PANTALLA

• TIME (TIEMPO): Se muestra como minutos segundos. Indica el tiempo restante o el que ha pasado en su sesión de ejercicio.

- SPEED (VELOCIDAD): Aparece en MPH. Indica a qué velocidad se mueven los pedales.

- CALORIES (CALORÍAS): Total de calorías quemadas o restantes durante el ejercicio.

- DISTANCE (DISTANCIA). Aparece en millas. Indica la distancia recorrida o la distancia por recorer durante su sesión de ejercicio.

• RPM: Revoluciones por minuto.

• WATTS (VATIOS): Muestra el uso de energía para el usuario actual.

- LEVEL (NIVEL): Muestra el nivel de resistencia actual.

- HEART RATE (RITMO CARDÍACO). Aparece como latidos/minute (BPM, por sus siglas en inglés). Se utiliza para

monitorear el rítimo cardíaco (se muestra cuando se sujetan ambas empunaduras con sensor de pulso).

A) PISTA: Sigue el progreso en una pista simulada. Los segmentos se iluminan cada 50 metros completados.

B) VUELTAS: Muestra cuantas vueltas se han completado. Una vuelta tiene 400 metros (1% milla).

C) ZONA DE RITMO CARDÍACO: Muestra en qué zona de actividad se encuentra durante su sesión de ejercicio (se muestra

cuando se establece contacto en ambles emporadurs con senezir de pluto o si usar una corres instaíno WARMUR (QU ENTAMIENTO): 0,00% del cima arcleras mínima

- WARM OF (DACENTAMIENTO), 340 % del ritmo cardíaco máximo - WEIGHT LOSS (CONTROL DE PESO): 60-70 % del ritmo cardíaco máximo

• IMPROVE FITNESS (MEJORAR EL ESTADO FÍSICO): 70-80 % del ritmo cardíaco máximo

- IMPROVE PERFORMANCE (MEJORAR EL RENDIMIENTO): 80-90 % del ritmo cardíaco máximo

• MAXIMUM PERFORMANCE (RENDIMIENTO MAXIMO): 90-100 % del rilmo cardíaco máximo

D) PERFIL DEL PROGRAMA: Indica el perfil del programa que se está usando.

E) VENTILADOR: Indica las configuraciones del ventilador (bajo, medio, allo)

F) PASSPORT: Indica que se ha establecido la conexión con Passport box.

G) WI-FI: Indica que se ha establecido una conexión Wi-Fi y su intensidad (baja, media, alta).

CONFIGURAR CUENTA DE XID PARA CONECTIVIDAD DE VIA FIT ^a

Al crear una cuenta de xID, podrá guardar y compartir los datos de la sesión de ejercicio usando el Wi-Fi Via Fi. Puede guardar hasta cuatro usuarios en una máquina. Este proceso es el primer paso para conectar su equipo. Debe realizarse desde una computadora, tableta o dispositivo móvil.

1) Visite el sitio web: www.ViaFitness.com

2) En el sitio web, seleccione la opción CONNECT YOUR EQUIPMENT (CONECTE SU EQUIPO) en la barra del menú superior.

3) El primer paso para conectar su equipo será crear su cuenta de xID. Esta se utilizará para iniciar sesión en Via Fit.

4) Ingrese su número de teléfono u otro número de 10 a 14 dígitos fácil de recordar. Este será su número de cuenta.

5) Complete la información de su perfil para completar el proceso de configuración de la cuenta de xID. Deberá ingresar una dirección de correo electrónico no asociada con otra cuenta de xID. Consulte su correo electrónico después del proceso de configuración a fin de obtener un enlace para validar su cuenta.

CONECTAR A WI-FI

Una vez que ha creado su cuenta de xID, podrá avanzar y activar el Wi-Fi en su equipo. Recuerde que debe usar su computadora, tableta o dispositivo móvil conectado a Internet.

1) Mantenga presionado 3-5 segundos hasta que vea el mensaje ACTIVATED (ACTIVADO) en su pantalla.
2) En su computadora a otro dispositivo, ingrese a su configuración de Wi-Fi. Debe seleccionar la red con el nombre de su modelo. De esta forma, podrá conectar su equipo a su red inalámbrica.

3) Aparecerá una nueva ventana con la lista de las redes inalámbricas que su equipo puede ver. Seleccione la red de Wi-Fi de su hogar y conéctese.

4) El paso restante es volver a conectar su computadora u otro dispositivo nuevamente a su red de Wi-Fi. Ingrese nuevamente a su configuración y conéctese como lo harla normalmente.

¡Felicitaciones! Ahora está conectado y preparado para comenzar

1) Verifique que no haya ningún objeto cercano que dificulte el movimiento de la bicicleta estacionaria.
2) Conecte el cable de alimentación.
3) Seleccione su cuenta de xID, User (Usuario), Guest (Invitado) o edite un usuario usando ▼- +▼ y opnma
4) Cuando inicio sesión por primera vez como Usuario 1-4, deberá ingresar su información de xID.
a) Ingrese su número de ruesal de xD usado √∞ - √∞ √ y versión √ para selecieron los números.
Oprima ☑ después de cada entrada para pasar al digilo siguiente. Después de la entrada final, oprima ☑
b) Inprese la contraseña usando ∞-√+∞ para seleccioner los números. Opima √ después de cada entrada.
para pasar al dígito siguiente. Después de la entrada final, oprima
c) Si impresa el número incorrecto en algún momento al ingresar su x1D o contrasena, mantensa presionado ¿or
3-5 segundos para bomar la selección y comience nuevamente

A) INICIO RÁPIDO

Basta con oprimir▶para comenzar a hacer ejercicio. El tiempo se contará desde 0:00.

El nivel de resistencia predeterminado es el nivel 1

B) SELECCIONE UN PROGRAMA

1) Seleccione un PROGRAMA usando ∞ - ∞ + ∞ y presione √
2) Configure la información del programa de la sesión de ejercicio usando √∞-√+∞/ y presione □ después de cada selección.
3) Oprima ▶ para comenzar la sesión de ejercicio.
NOTA: Usted puede ajustar el nivel de resistencia durante su sesión de ejercicio.

C) FINALIZACIÓN DE SU SESIÓN DE EJERCICIO

Cuando ha finalizado su sesión de ejercicio, la información de su sesión de ejercicio se mostrará en la consola
por 30 segundos y luego se guarda automáticamente en el perfil del usuario si se aceptaron los Términos y

PARA BORRAR LA SELECCIÓN ACTUAL

Para borrar la selección del programa o la pantalla actuales, mantenga presionado ■ por 30 segundos.

INFORMACIÓN DE LOS PROGRAMAS

MANUAL: Ajuste su nivel de resistencia de forma manual durante su sesión de ejercicio. Los usuarios ajustar el tiempo y el nivel de resistencia.

DISTANCE (DISTANCIA): Esfuércese y llegue más lejos durante la sesión de ejercicios con 10 distancias. Seleccione entre las metas de 5 kilómetros, 5 millas, 10 kilómetros, 8 millas, 15 kilómetros, 10 millas, 20 kilómetros, mada maratón, 15 millas y 20 millas. El usuario establece la resistencia inicial.

CALORIES (CALORÍAS): Estabelezca cuertas calorías cuiere quemar con nueve sesiones de ejercicio. Ella entre sesiones de ejercicio para quemar 100, 200, 300, 400, 500, 600, 700, 800 y 900 calorías. El usuario ingresa su peso y establece la resistencia inicial. Las calorías quemadas se calculan a partir del peso ingresado y el nivel de resistencia de la sesión de ejercicio.

PERFORMANCE (RENDIMIENTO): Afronte un desarrollo con sesiones de ejercicio con objetivos de rendimiento establecidos para ayudarlo a mejorar elementos específicos del entrenamiento. Seleccione entre los programas de la sesión de ejercicio Intervals (Intervalos), Constant Walls (Valios constantes). Target Heart Rate (Meta de rimbo cardíaco) y % Target Heart Rate (% de la meta del rimbo cardíaco).

CUSTOM (PERSONALIZADO). 1) Seleccione CUSTOM 1 (PERSONALIZADO 1) o CUSTOM 2 (PERSONALIZADO 2) usando y 00.1 prescena

2) Indique el tiempo de la sesión de ejercicios usando y presión
3) Use para Indicar el nivel de RESISTENCIA para cada segmento. Oprima para confirmar.
4) Oprima ▶ para comenzar la sesión de ejercicio

META DE RITMO CARDIACO

El primer paso para determinar la intensidad adecuada para su acondicionamiento físico es determinar su rimo cardíaco máximo (RC máx. = 220 - su edad). El método basado en la edad es una prestación estadística promedio de su rimo cardíaco máximo y constituye un buen método para la mayoría de las personas, especialmente para los novatos en el acondicionamiento físico basado en el rimo cardíaco. La forma más precisa y exacta de determinar su rimo cardíaco máximo individual es que un cardíoglo o un fisidlo eperto en ejercicio lo determinen desde el punto de vista óltimio por medio de una prueba de estubre máximo. Si usted tiene más de 40 años de edad, está excedido de presa, lleva un estilo

de vida sedentario hace varios años o presenta antecedentes de enfermedades cardíacas en su familia, es recomendable que se someta a pruebas clínicas.

Este cuadro muestra ejempios del intervalo de ritmo cardíaco para un persona de 30 años de edad que hace ejercicio en 5 zonas de ritmo cardíaco distintas. Por ejemplo, el ritmo cardíaco máximo de una persona de 30 años de edad es 220 - 30 = 190 latidos/mínuto, y el 90 % del ritmo cardíaco máximo en 190 × 0,9 = 171 latidos/mínuto.

Target Heart RateZone (Zona de robo de la recondida)	Duración de la sesión de ejercicio	El área de zoneMRC (30 años de edad)	Su zona deMRC	Recomendada para...
MUY FUERTE50 - 100 %	< 10 m	171 - 189 Locaciones		Cosponas en buer radioo largo ypara acoundóramarlo aditiko
FUERTE80 - 99 %	2 - 10 m	162 - 171 Locaciones		Sosponos de ejercicio más sortas
MODERADO70 - 80 %	10 - 40 m	31 - 100 Locaciones		Sosponos de ejerciciomoderamente larges
LIGERO60 - 70 %	40 - 80 m	114 - 133 Locaciones		Sosponos de ejercicio más largasy las costas de especiales más sortascon recoliciones frecuentes
MUY LIGERO50 - 60 %	20 - 40 m	104 - 114 Locaciones		Criculidad peso y recuperaciónadita

NOTAS SOBRE LA META DE RITMO CARDÍACO.

• El calentamiento y el enfrisamiento duran 4 minutos cada una.
• Después de 4 minutos, la resistencia se ajustan automáticamente para que usted llegue a su rntmo cardíaco específico.
• Si no se detecta ningún latido cardíaco, la unidad no cambiará la resistencia.
• Si su frecuencia cardíaca es de 25 por encima del zona objetivo, el programa reducirá la resistencia a cero(0)

CUADROS DE LOS PROGRAMAS CÓMO USAR EL REPRODUCTOR

1) Conecte el CABLE ADAPTADOR DE AUDIO provisto al ENCHUFE DE ENTRADA DE AUDIO que está a la izquierda de la consola y al enchufe de los auricularos en su reproductor.
2) Utilice los holones de su reproductor para ajustar los parámetros de las canciones.
3) Quite el CABLE ADAPTADOR DE AUDIO cuando no lo utilice.

AJUSTE EL VOLUMEN

Para entrar en el modo de diagnóstico, oprima y mantenga las teclas + + y para 3 a 5 segundos. Use la teclas + + y para navegar a ENG6 e oprima. Use las teclas + + y para configurar el volumen. Oprima y mantenga el por 3 a 5 segundos para salir del ENG6 e mantenga por 3 a 5 segundos una vez más para salir del modo de diagnóstico.

AHORRO DE ENERGÍA (MODO DE ESPERA)

Esta máquina tiene una función especial llamada modo Energy Saver™. Ese modo NO se activa automáticamente. Cuando se activa el modo Energy Saver, el monitor automáticamente entra en modo de espera (modo Energy Saver) pasados 15 minutos de inactividad. Esa función ahora energía, deshabitando la mayor parte de la energía de la máquina hasta que se opríme una lecta en la consola. Esa función puede activarse o desactivarse en el memú de Ingeniería.

Para entrar al men de ingeniería, mantenga optimis la tecla « y la tecla « » de 3 a 5 segundos. Use « para navegar por hasta la función SWITCH (CAMBIAR) y presione ☑ Oprima ☑ para seleccionar el modo ENERGY Saver, use « para seleccionar ENERGY SAVE ON (ENCENDER ENERGY SAVE) o ENERGY SAVE OFF (APAGAR ENERGY SAVE). Mantenga optimido ■ (DETENCIÓN) por 3-5 segundos para salir de la función SWITCH. Oprima y mantenga optimido ■ (DETENCIÓN) nuevamente de 3 a 5 segundos para salir del men de ingeniería.

4140

9474 450PM

REPRODUCTOR PASSPORT™

El reproductor Passport, con la tecnología de Virtual Active", es una experiencia de sita definición que utiliza filmaciones de destinos, reales e impactantes y sus correspondientes sonidos ambientales. Passport, lo máximo en entretenimiento para señones de ejercicio, le permite salir de los confines de una nutina de ejercicios común al tiempo que disfruta de una experiencia dinámica.

Un reproductor Passport está disponible para la compra por separado en su distribuidor de Horizon Fitness. Puede obtener recorridos adicionales de su distribuidor de Horizon Fitness.

Para obtener más información, visite: www.passportplayer.com www.horizonfitness.com

SINCRONIZACIÓN DE LA CONSOLA CON PASSPORT

1) Utilice las teclas de flechas en el control remoto de Passport para desplazarse al icono de configuración y oprima SELECT (SELECCIONAR).
2) Siga las indicaciones en pantalla para oprimir (en la consola del equipo.
3) El mensaje mostrado en la pantalla le notificará si la sincronización ha sido extosa o ha fallado.
NOTA: Consulte el MANUAL DEL PROPIETARIO DE PASSPORT para obtener más información

Si surge una pregunta o problema, consulte la TARJETA DE INFORMACIÓN para obtener la información de contacto.

Elite R7 / U7 Operation Guide Rev. 1.5 | © 2014 Johnson Health Tech Made in China | Fabrique en Chine | Hecho en China
